Счетчики НЕВА

Содержание статьи:

Для учета электроэнергии в быту, на промышленных предприятиях, а также в энергетических компаниях используют специальные устройства. Электросчетчик Нева имеет высокий уровень надежности, разработан с учетом пожеланий пользователей. Счетчик предназначен для установки в жилых и общественных зданиях, а также в коттеджах, дачах, гаражах.

Описание счетчика Нева

Электросчетчик Нева

Счетчики NEVA классифицируют как электромеханические и электронные. Новые модели обладают следующими качествами:

• точность показателей;
• защита от кражи электроэнергии;
• после установки включаются автоматически;
• работа происходит без помощи человека;
• небольшие габариты.

Нева – счетчик электроэнергии, который используют для измерения и контроля активной энергии, как в однофазных, так и трехфазных сетях переменного тока. Однофазные счетчики ведут учет в двухпроводных сетях с напряжением 220 В. Трехфазные учитывают переменный трехфазный ток в трех и четырех проводных сетях с номинальной частотой 50 Гц.

Все чаще используется трехфазная сеть, что дает возможность напрямую подключать мощные электроприборы – электрокотлы, обогреватели, электроплиты, асинхронные двигатели.

Технические характеристики

Электросчетчик однофазный многотарифный НЕВА МТ 124 AS E4P 5(60)

Приборы Нева оснащены электромеханическим отсчетным устройством (ЭМОУ) или имеют жидкокристаллический индикатор (ЖКИ). Учет энергии ведется в киловатт-часах. Модели для однофазных и трехфазных сетей отличаются:

• по устройству счетного механизма;
• величине базового и максимального тока;
• конструкции корпуса и способу монтажа.

Рабочая температура варьируется для ЖКИ приборов от -20° до +55°, для ЭМОУ от -40° до +55°. Они рассчитаны на атмосферное давление 630–800 мм рт.ст. при относительной влажности не более 90% в условиях 30°С.

Устройства отличаются по степени защиты от проникновения пыли и воды. Для приборов с установкой на DIN-рейку степень защиты IP40, для остальных IP51.

Эл.счетчики Нева имеют следующие характеристики надежности:

• среднее количество часов наработки до отказа 160 тысяч;
• интервал между поверками 16 лет;
• срок службы рассчитан на 30 лет;
• сохранение данных в памяти не менее 10 лет.

Приборы имеют сертификат безопасности и электромагнитной совместимости, соответствуют нормативным и техническим документам. Цены формируются в зависимости от типа и модели счетчика, наличия товара, торговой сети, региона и других условий.

Как снять показания

Для снятия показаний используют цифры, находящиеся слева от запятой

Снимать показания индукционного счетчика просто. После установки прибора начальные данные указаны в акте. По истечении месяца нужно записать все цифры до запятой, которые есть на табло. Разница между числами составляет расход электроэнергии за месяц. Умножив количество киловатт на тариф, получается сумма оплаты.

Абонентская служба энергосбыта принимает показания и автоматически формирует квитанцию. Пользователю остается только оплатить счет. Но для контроля вычисления можно производить самостоятельно. Импульсные электронные приборы не ошибаются. Они имеют различные способы защиты. Их невозможно замедлить, остановить, отключить или пустить в другую сторону.

Электронный прибор имеет табло, где отображается количество киловатт, дата, время работы и другие сведения. Данные меняются через несколько секунд. Чтобы вычислить расход по отдельному тарифу, следует снимать и выписывать начальные и конечные показания по каждой зоне за отчетный месяц.

Из-за большого разнообразия электронных моделей невозможно выработать единый алгоритм действий по снятию показаний. Каждое устройство комплектуется подробной инструкцией. Практически все приборы подобного рода хранят в памяти данные предыдущего отчетного периода.

Разновидности счетчиков

Электросчетчик Нева 101

Все модели этой серии имеют современный дизайн, изготовлены из высококачественных материалов, неподдающихся горению. Устройства для однофазных и трехфазных сетей имеют сходные характеристики, отличаются по некоторым нюансам и способу крепления.

Счетчик электроэнергии Нева 101 – распространенная и надежная модель. Счетчик рекомендован для установки в быту, рассчитан на однофазную цепь. Имеет защиту от воздействия магнита. Крепится на три болта. Его размеры и крепежи соответствуют параметрам индукционных приборов, что упрощает монтаж в случае замены старого устройства. Цена счетчика от 928 руб.

Нева 103 1SO – это однофазное, однотарифное устройство учета электричества. Подойдет для использования с умеренным потреблением энергии – квартира, гараж. Можно установить на улице, в сухом месте. Корпус счетчика не разборный. Имеет электромеханический барабанный циферблат. Импульсный индикатор мигает пропорционально потреблению. Устанавливают прибор на DIN-рейку. Стоимость 984 руб.

Нева 112

Нева 112 однофазный многотарифный прибор. Позволяет вести учет по четырем тарифам – день, ночь, полупик, резерв. Подходит для квартир, а также общественных зданий, предприятий и других объектов. Данные фиксируются отдельно для каждого тарифного плана. Управление информацией выполняется вручную нажатием кнопки. Стоимость модели около 1300 руб.

Нева 303 – трехфазный однотарифный прибор. Используется в трех и четырехпроводных цепях переменного тока. Имеет электромеханический счетный механизм, пофазные индикаторы контроля нагрузки, датчик тока. Минимальная цена прибора 2199 руб.

Счетчик трехфазный двухтарифный Нева используется для измерения и учета энергии переменного тока по временным зонам суток – день ночь, пик, полупик. Отсчетное устройство – ЖКИ, класс точности 1, степень защиты IP50. Электросчетчик Нева МТ 324 может быть установлен на предприятиях, в торговых помещениях, квартирах с высоким потреблением электроэнергии. Стоимость прибора от 2468 руб.

Установка прибора

Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.

Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.

Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.

Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.

Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.

К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.

При необходимости замены средства учета важно выбирать правильный сертифицированный прибор, соответствующий сети. Подключить однофазный электрический счетчик можно самостоятельно. Трехфазное устройство требует наличия допуска. Перед установкой необходимо ознакомиться с инструкцией. При монтаже устройства следует четко придерживаться последовательности действий и проверять надежность соединений.

После того, как в доме поменяли проводку, необходимо поменять и счетчик электроэнергии.

Конечно же, если с проводкой все точно и ясно, то как выбрать необходимый счетчик, который не ломается, не обманывает и легок не только в установке, но и в эксплуатации.

По мнению многих людей, на данный момент, электрический счетчик Нева является самым оптимальным вариантом. У этих счетчиков нет недостатков. Каждый прибор был разработан специально с учетом пожеланий потребителей. Каждый прибор имеет компактные размеры и достаточно прост в эксплуатации.

Двухтарифный МТ 124

Компания «Тайпит» разработала уникальный электронный двухтарифный счетчик электроэнергии Нева МТ 124.

Его устанавливают на небольших предприятиях, рынках или в коттеджах. Срок эксплуатации этого прибора более 30 лет.

Уникальность данной модели состоит в том, что корпус изготовлен из негорючих материалов, которые не плавятся при сильном нагревании. При создании учитывалось и полное отсутствие монтажных проводов, благодаря чему увеличивается срок службы этой модели.

Примите к сведению: все приборы учета электрической энергии компании «Тайпит» имеют защиту от импульсивных помех, кроме того от перенапряжения в сети, что помогает в дальнейшем сохранить все свои электроприборы в целости и сохранности.

101 1SO

Однофазный счетчик Нева 101 1SO является аналогом счетчика Нева 103 1SO.

Различия между этими двумя моделями заключаются в том, что 103 модель спокойно и навсегда крепится на din-рейку, а 101 модель крепится как обычные старые советские счетчики на три болта.

Этот счетчик идеально подойдет для тех, у кого нет возможности менять крепление счетчика к стене, но хочется поменять старые советские. При установке этой компактной модели нет никакой необходимости пересверливать отверстия и переделывать крепления.

Сам счетчик не имеет никаких недостатков, особенно если его устанавливают для учета электроэнергии в одной определенной квартире. Для удобства пользователей цифры отлично просматриваются, поэтому не будет никаких проблем для снятия показаний.

Если сравнивать старые советские счетчики, в них цифры были гораздо меньше, и если счетчик находился высоко, необходимо было становиться на табурет.

Возможно, Вас заинтересует статья о двухтарифных счетчиках электроэнергии Меркурий.

Статью о том, как подключить однофазный счетчик электроэнергии, читайте здесь.

Электрический трехфазный Тайпит Нева 303 1SO

Трехфазный электрический счетчик Нева 303 – это самый простой и надежный и мощный прибор для отображения 380 В.

Его устанавливают в основном в тех домах или квартирах, где находятся электрические плиты или электрическая система отопления.

Счетчик достаточно прост в применении, табло простое, цифры идеально просматриваются. Компания «Тайпит» дает 30 лет гарантии на данный прибор учета электроэнергии.

Класс точности у этой модели счетчика 1, это великолепная модель для тех, кто мечтает сэкономить на электричестве. Благодаря уникальному дизайну и разработкам специалистов, конструкция корпуса счетчика сделана таким образом, что в него невозможно забраться вовнутрь для остановки механизма.

Примите во внимание: чтобы продлить срок службы этого счетчика, стекло на корпус приваривается ультразвуком, что говорит о его прочности и надежности.Устанавливать счетчик должен только опытный профессиональный электрик.

МТ 123

Красивый и удобный электронный цифровой счетчик Нева МТ 123 идеален для установки не только в квартирах или домах, но также в офисах, торговых залах или даже на предприятиях, где нагрузка в сети электрического тока постоянно меняется.

Кроме практичности и большого срока гарантии, этот прибор учета электроэнергии имеет красивый внешний вид.

Этот прибор имеет 4 функции измерения параметров:

• активной мощности;
• среднеквадратических значений напряжения и, конечно же, силы тока;
• фактора активной мощности;
• частоты сетевого напряжения.

Для удобства в обслуживании счетчик имеет инфракрасный порт, что позволяет обмениваться данными, кроме того, в нем установлена уникальная функция записи вводных профиля нагрузки.

Возможно, Вам будет также интересна статья о том, как проверить счетчик электроэнергии.

Статью о том, как можно заплатить за электроэнергию по счетчику, читайте здесь.

Все счетчики Нева отличаются идеальной точностью измерения электроэнергии, качеством комплектующих материалов, многофункциональностью, надежностью и выгодной для всех ценовой политикой.

500 товаровБыстрый просмотрсчетчик электроэнергии двухтарифный 1ф Нева 112 1.0 as 60А универсальное крепление Компания из Москвы, доставка (сегодня )1406aВ МАГАЗИНМАКСИДОМ МоскваБыстрый просмотрсчетчик электроэнергии двухтарифный 3ф НЕВА 324 1.0 AOS26, 5-60А, на Din-рейку Компания из Москвы, доставка (сегодня )2697aВ МАГАЗИНМАКСИДОМ МоскваБыстрый просмотрСчетчик электроэнергии Нева 6118533 Компания из Москвы, доставка 2711a2540aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6056055 Компания из Москвы, доставка 2792aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6056056 Компания из Москвы, доставка 2660a2413aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6120468 Компания из Москвы, доставка 1402aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6055069 Компания из Москвы, доставка 1203aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6109137 Компания из Москвы, доставка 4290a3954aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6056054 Компания из Москвы, доставка 2230aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6125622 Компания из Москвы, доставка 1346aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликСМОТРЕТЬБыстрый просмотрСчетчик электроэнергии Нева 6108749 Компания из Москвы, доставка 2062aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6050436 Компания из Москвы, доставка 2684aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6108776 Компания из Москвы, доставка 2062a1901aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6102340 Компания из Москвы, доставка 4988aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии Нева 6055068 Компания из Москвы, доставка 1238aВ МАГАЗИНИнтернет магазин XcomShopОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик электроэнергии трехфазный двухтарифный MERCURY 230 / МЕРКУРИЙ 230 ART-01 CN Компания из Москвы, доставка (завтра )4950aВ МАГАЗИНSTROIMOLL.RUОнлайн консультантЗаказ в один кликБыстрый просмотрСчетчик электроэнергии НЕВА 102 1S0 5(40) однофазный однотарифный, 5(40), кл.точ. 1.0, D, ЭМОУ Компания из Москвы, доставка 1333aООО «АРИС МАРТ»Заказ в один кликБыстрый просмотрСчетчик электроэнергии однофазный однотарифный электронный НЕВА 101 1SO Компания из Москвы, доставка (завтра )849aВ МАГАЗИНOzon.ru (Ремонт и Строительство)Онлайн консультантБыстрый просмотрСчетчик электроэнергии НЕВА 306 1S0 5(100) трехфазный однотарифный, 5(100), кл.точ. 1.0, D, ЖКИ Компания из Москвы, доставка 3053aООО «АРИС МАРТ»Заказ в один кликБыстрый просмотрСчетчик электроэнергии Тайпит «Нева 102», 1S0 1ф 5-40А. 6055069 Компания из Москвы, доставка (завтра )1309a1229aВ МАГАЗИНOzon.ru (Ремонт и Строительство)Онлайн консультантБыстрый просмотрСчетчик электроэнергии НЕВА 105 1S0 5(40) однофазный однотарифный, 5(40), кл.точ. 1.0, D, ЖКИ Компания из Москвы, доставка 1333aООО «АРИС МАРТ»Заказ в один кликБыстрый просмотрНева 103/5 Din-рейка 1SO МЕХ. 5(60) А 50 Hz 220V Счетчик электроэнергии Доставка: Москва 510aАрсеналБыстрый просмотрСчетчик электроэнергии Тайпит «Нева 303», 0.5Т0 3ф 5-10А. 6110446 Компания из Москвы, доставка (завтра )2838aВ МАГАЗИНOzon.ru (Ремонт и Строительство)Онлайн консультантБыстрый просмотрСчетчик электроэнергии однофазный однотарифный электронный НЕВА 103 1SO Компания из Москвы, доставка (завтра )786aВ МАГАЗИНOzon.ru (Ремонт и Строительство)Онлайн консультантБыстрый просмотрСчетчик электроэнергии трехфазный однотарифный электронный НЕВА 303 1SO 5-60A Компания из Москвы, доставка (завтра )3004a2704aВ МАГАЗИНOzon.ru (Ремонт и Строительство)Онлайн консультант

2 страница из 18

МенюРазместить прайс листОбратная связьКак покупать?Цена:от aдо aПрибор, изготовленный на основе электронной схемы со счетным устройством механической конструкции. Преимущество модели – в возможности съема показаний при отсутствии напряжения в сети. Крепление осуществляется на DIN-рейку. Кроме перечисленного выше, техническое средство учета отличается:

• надежностью узла крепления (скобы не отжимаются, а притягиваются винтами);
• величиной знаков циферблата, что облегчает считывание показаний;
• простотой установки пломб.

Нева 103 рассчитан на напряжение питания 220 В (± 22 В) силой тока 5 А (номинальное значение) частотой 50 ± 2,5 Гц.  Класс точности прибора – 1. Производитель предоставляет гарантию на электротехническое изделие сроком на 5 лет.

Нева 101 1SO

Как выполненить замену счетчика электроэнергии?</h2>

Однотарифный однофазный прибор учета, предназначенный для установки в сети 220 В на номинальный (максимальный) ток 5 (60) А. Нева 101 1SO рекомендуется для учета электрической энергии в быту. Счетчик электроэнергии Нева 101 имеет некоторые особенности конструкции:

• геометрические размеры и крепежи, адаптированные к параметрам индукционных счетчиков, что упрощает замену последних;
• схема счетчика защищена от скачков напряжения;
• конструкцией предусмотрено два вида телеметрии (поверочных и испытательных выхода) – оптический и электрический;
• корпус прибора изготовлен из пожаробезопасных материалов.

Счетчик Нева МТ 113

Устаревшие элементы учёта затраченной электроэнергии

Двухтарифный счетчик Нева мт 113, предназначенный для учета активной и реактивной электроэнергии. Применяется в однофазных сетях переменного тока. Нева МТ 113 обеспечивает точное измерение количества потребляемой электроэнергии в любом временном тарифном режиме. Показания прибора корректируются в зависимости от изменения температуры воздуха.

Класс точности измерений – 1. Пользователю предоставлена возможность программирования для нескольких тарифов (максимум – 4). Кроме того, техническое средство учета обладает следующими функциями:

• измерение среднеквадратичных величин напряжения и тока;
• измерение частоты переменного тока;
• измерение активной мощности.

Прибор оснащен встроенным расцепителем, позволяющим отключать нагрузку дистанционно.

Нева МТ 124

Новые счетчики электроэнергии: принцип работы и преимущества

Электрическая энергия учитывается счетчиком по классу точности 1. Конструктивные особенности Нева МТ 124:

• неразборный корпус, что исключает возможность несанкционированного вмешательства в схему устройства;
• использование негорючих материалов при изготовлении корпуса и клеммной колодки;
• отсутствие монтажных проводов (повышает надежность).

Счетчики электроэнергии соответствуют требованиям нормативных документов и внесены в государственный реестр средств измерений.

Видео про счетчики электроэнергии Нева

</ul>

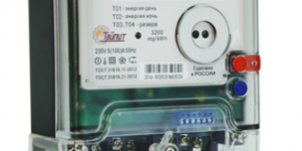

Продолжаем обзор счетчиков электроэнергии марки Нева, сегодня мы рассмотрим однофазный многотарифный счетчик — НЕВА МТ 113. Данный электросчетчик предназначен для учета энергопотребления в бытовом секторе.

Какую информацию может хранить счетчик?

Кроме вывода текущей информации по энергетическим показателям счетчик может хранить информацию по:

• потребленной электроэнергии нарастающим итогом в общем, и нарастающим итогом по каждому из тарифов
• Прибор запоминает потребленную энергию в общем и по каждому из тарифов на конец предыдущих 12 месяцев.
• Максимальную мощность за текущий месяц и за прошлые 12 по каждому из тарифов.

Общие технические характеристики электросчетчика НЕВА МТ 113

Данная модель может выпускаться заводом изготовителем с разными техническими характеристиками, отличия отражены в полном названии. Возможные названия в зависимости от исполнения счетчика следующие:

1. НЕВА МТ 113 AS E4P 5(60)
2. НЕВА МТ 113 AS E4P 5(100)
3. НЕВА МТ 113 AS OP 5(100)

Чтобы понять по названию какие характеристики у конкретного прибора представляем ниже схему условного обозначения названия счетчиков Нева.

Технические характеристики

Межповерочный интервал

Межповерочный период для электросчетчика нева 113 составляет 16 лет. Поверка проводится управляющей компанией или метрологической службой на специализированном оборудовании. По успешному прохождению процедуры в паспорт устройства заносится запись о дате проверки и проверяющем метрологе.

Рекомендуем:  Счетчик Нева 103 — описание, характеристики

Так же следует при проведении процедуры проверки счетчика заменить батарею. Последовательность действий по замене батарейки приведена ниже

Срок службы

Заявленный заводом изготовителем срок службы нева 113 составляет 30 лет. Гарантия производителя с даты выпуска 5 лет, в течение этого времени при выявлении неисправности вам заменят или устранят поломку. Кроме срока службы не менее важная характеристика наработка на отказ — в данном счетчике это 280 000 часов непрерывной работы, а это примерно 32 года, что превышает заявленный срок службы. По истечению срока эксплуатации, не значит что прибор нужно убирать, можно использовать его дальше.

Снятие показаний

Энергетические данные по различным параметрам на счетчике показываются в автоматическом режиме циклически, вывод необходимых параметров в цикл осуществляется на этапе программирования и настройки счетчика. Для ручного пролистывания групп параметром нужно воспользоваться не опломбированной кнопкой длительными нажатиями (2-3 сек).

Для снятия показаний нужно переписать необходимые данные с электронного табло, если вы оплачиваете электроэнергию по одному тарифу то записываем потребление электроэнергии нарастающим итогом слева направо до запятой.

Если у вас многотарифная система учета, тогда нужно снять показания по каждому из тарифов, в основном это 2 тарифа день и ночь.

Схема подключения

Для включения электросчетчика в сеть можно воспользоваться приведенной ниже схемой, которая взята из руководства по эксплуатации.

Возможные ошибки которые показываются на дисплее нева-113 и что они означают. Ошибки 0001, 0010, 0020, 0040

Инструкция и паспорт

Для более детального изучения данной модели электросчетчика Нева, можно открыть официальную инструкцию и руководство по эксплуатации которые прикладываем ниже, так же здесь вы можете скачать паспорт.

паспорт нева -113

инструкция нева 113

В следующих статьях продолжим обзор многотарифных электросчетчиков. Если у вас появились вопросы оставляйте их в комментариях.
