Для учета электроэнергии в быту, на промышленных предприятиях, а также в энергетических компаниях используют специальные устройства. Электросчетчик Нева имеет высокий уровень надежности, разработан с учетом пожеланий пользователей. Счетчик предназначен для установки в жилых и общественных зданиях, а также в коттеджах, дачах, гаражах.
Описание счетчика Нева
Электросчетчик Нева
Счетчики NEVA классифицируют как электромеханические и электронные. Новые модели обладают следующими качествами:
- точность показателей;
- защита от кражи электроэнергии;
- после установки включаются автоматически;
- работа происходит без помощи человека;
- небольшие габариты.
Нева – счетчик электроэнергии, который используют для измерения и контроля активной энергии, как в однофазных, так и трехфазных сетях переменного тока. Однофазные счетчики ведут учет в двухпроводных сетях с напряжением 220 В. Трехфазные учитывают переменный трехфазный ток в трех и четырех проводных сетях с номинальной частотой 50 Гц.
Все чаще используется трехфазная сеть, что дает возможность напрямую подключать мощные электроприборы – электрокотлы, обогреватели, электроплиты, асинхронные двигатели.
Технические характеристики
Электросчетчик однофазный многотарифный НЕВА МТ 124 AS E4P 5(60)
Приборы Нева оснащены электромеханическим отсчетным устройством (ЭМОУ) или имеют жидкокристаллический индикатор (ЖКИ). Учет энергии ведется в киловатт-часах. Модели для однофазных и трехфазных сетей отличаются:
- по устройству счетного механизма;
- величине базового и максимального тока;
- конструкции корпуса и способу монтажа.
Рабочая температура варьируется для ЖКИ приборов от -20° до +55°, для ЭМОУ от -40° до +55°. Они рассчитаны на атмосферное давление 630–800 мм рт.ст. при относительной влажности не более 90% в условиях 30°С.
Устройства отличаются по степени защиты от проникновения пыли и воды. Для приборов с установкой на DIN-рейку степень защиты IP40, для остальных IP51.
Эл.счетчики Нева имеют следующие характеристики надежности:
- среднее количество часов наработки до отказа 160 тысяч;
- интервал между поверками 16 лет;
- срок службы рассчитан на 30 лет;
- сохранение данных в памяти не менее 10 лет.
Приборы имеют сертификат безопасности и электромагнитной совместимости, соответствуют нормативным и техническим документам. Цены формируются в зависимости от типа и модели счетчика, наличия товара, торговой сети, региона и других условий.
Как снять показания
Для снятия показаний используют цифры, находящиеся слева от запятой
Снимать показания индукционного счетчика просто. После установки прибора начальные данные указаны в акте. По истечении месяца нужно записать все цифры до запятой, которые есть на табло. Разница между числами составляет расход электроэнергии за месяц. Умножив количество киловатт на тариф, получается сумма оплаты.
Абонентская служба энергосбыта принимает показания и автоматически формирует квитанцию. Пользователю остается только оплатить счет. Но для контроля вычисления можно производить самостоятельно. Импульсные электронные приборы не ошибаются. Они имеют различные способы защиты. Их невозможно замедлить, остановить, отключить или пустить в другую сторону.
Электронный прибор имеет табло, где отображается количество киловатт, дата, время работы и другие сведения. Данные меняются через несколько секунд. Чтобы вычислить расход по отдельному тарифу, следует снимать и выписывать начальные и конечные показания по каждой зоне за отчетный месяц.
Из-за большого разнообразия электронных моделей невозможно выработать единый алгоритм действий по снятию показаний. Каждое устройство комплектуется подробной инструкцией. Практически все приборы подобного рода хранят в памяти данные предыдущего отчетного периода.
Разновидности счетчиков
Электросчетчик Нева 101
Все модели этой серии имеют современный дизайн, изготовлены из высококачественных материалов, неподдающихся горению. Устройства для однофазных и трехфазных сетей имеют сходные характеристики, отличаются по некоторым нюансам и способу крепления.
Счетчик электроэнергии Нева 101 – распространенная и надежная модель. Счетчик рекомендован для установки в быту, рассчитан на однофазную цепь. Имеет защиту от воздействия магнита. Крепится на три болта. Его размеры и крепежи соответствуют параметрам индукционных приборов, что упрощает монтаж в случае замены старого устройства. Цена счетчика от 928 руб.
Нева 103 1SO – это однофазное, однотарифное устройство учета электричества. Подойдет для использования с умеренным потреблением энергии – квартира, гараж. Можно установить на улице, в сухом месте. Корпус счетчика не разборный. Имеет электромеханический барабанный циферблат. Импульсный индикатор мигает пропорционально потреблению. Устанавливают прибор на DIN-рейку. Стоимость 984 руб.
Нева 112
Нева 112 однофазный многотарифный прибор. Позволяет вести учет по четырем тарифам – день, ночь, полупик, резерв. Подходит для квартир, а также общественных зданий, предприятий и других объектов. Данные фиксируются отдельно для каждого тарифного плана. Управление информацией выполняется вручную нажатием кнопки. Стоимость модели около 1300 руб.
Нева 303 – трехфазный однотарифный прибор. Используется в трех и четырехпроводных цепях переменного тока. Имеет электромеханический счетный механизм, пофазные индикаторы контроля нагрузки, датчик тока. Минимальная цена прибора 2199 руб.
Счетчик трехфазный двухтарифный Нева используется для измерения и учета энергии переменного тока по временным зонам суток – день ночь, пик, полупик. Отсчетное устройство – ЖКИ, класс точности 1, степень защиты IP50. Электросчетчик Нева МТ 324 может быть установлен на предприятиях, в торговых помещениях, квартирах с высоким потреблением электроэнергии. Стоимость прибора от 2468 руб.
Установка прибора
Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.
Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.
Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.
Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.
Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.
К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.
При необходимости замены средства учета важно выбирать правильный сертифицированный прибор, соответствующий сети. Подключить однофазный электрический счетчик можно самостоятельно. Трехфазное устройство требует наличия допуска. Перед установкой необходимо ознакомиться с инструкцией. При монтаже устройства следует четко придерживаться последовательности действий и проверять надежность соединений.
Где купитьОписаниеФотогалерея
Хороший и надёжный счётчик электроэнергии
08.04.2013Достоинства:цена; удобство монтажа; надёжность; качество соединения проводов;Недостатки:не обнаружено;Здравствуйте, достопочтенные ценители практичного выбора. Снова с Вами Бармалеюшка, который поведает Вам — весьма актуальную, я так думаю, для каждого информацию. Кто не очень любит читать профили, при добавлении в друзья — обрадую Вас, что…Читать весь отзывОтзыв рекомендуют:210
Простой, компактный, рабочая лошадка
02.04.2019Достоинства:цена, компактность, простота установкиНедостатки:нетГод назад потребовалась замена старого электросчетчика. Двухтарифный меня не интересует, так как по ночам пылесосом не пользуюсь и стиральную машину не гоняю. Поэтому купили самый простой, дешевый, но отвечающий современным требованиям по значности. Производство Россия…Читать весь отзывОтзыв рекомендуют:14
Хороший прибор, показывающий реальный расход электроэнергии
10.03.2017Достоинства:Компактность , точность, белый цветНедостатки:Минусов нетВ один прекрасный момент мы обнаружили в квитанциях на оплату квартиры, что плату за электроэнергию нам начисляют не по счетчику, а по нормативу. После звонка в управляющую компанию нам объяснили, что наш старый счетчик не…Читать весь отзывОтзыв рекомендуют:17
НЕ БЕРИТЕ ЛЮДИ !
16.07.2014Достоинства:плюсов нету.Недостатки:показания завышены,переплата за энергию обеспечена,Действительно, счётчик врёт ровно наполовину в большую сторону, на 1 деление красного диска — 16 импульсов вместо 32 заявленныхЧитать весь отзывОтзыв рекомендуют:16
Компактная замена нашего старого счетчика в скрытый бокс.
31.07.2014Достоинства:компактность, точностьНедостатки:не обнаруженыЗимой заменил свой электросчетчик ещё советских времен, на новый, со скрытым монтажем в кирпичную стену, и освободилось сразу «куча места» в прихожей:) Выбрал компактный, на дин-рейку, и он не занял много места в коробке -…Читать весь отзывОтзыв рекомендуют:15
Доволен покупкой
24.07.2014Достоинства:Гарантийный срок, белый цвет, отсчетное устройство с 7 разрядамиНедостатки:пока не нашелДобрый день! Я купил квартиру в старом доме, там установлен старый счётчик, встал вопрос выбора нового электросчётчика! Решено рассматривать модели самых популярных производителей Энергомера, Инкотекс, ТАЙПИТ. Выбор остановил на самом надёжном, на мой взгляд, отсчетном…Читать весь отзывОтзыв рекомендуют:5
Норма!
28.03.2017Достоинства:Надёжный , простой!Недостатки:Явных нетДобрый день, пользователи счётчиков! Сегодня опишу вам этот самый счётчик электроэнергии НЕВА 103, нормальный такой прибор по меркам отечественной электротехники и хоть я не часто сталкиваюсь с заменой счётчиков (а тружусь я в сфере энергетики)…Читать весь отзывОтзыв рекомендуют:2
Маленький удобный
08.04.2015Достоинства:Маленький ,удобный в монтаже,хорошо крепится на динрейку.Недостатки:Цвет белый который в последствии стал серыйТакой счетчик поставил на дачу и в гараж оба работаю на ура 2 года без поломок, быстро установил гарантия 4 года шикарный счетчик, можно остановить, а после включения работаетЧитать весь отзывОтзыв рекомендуют:2
Вполне нормальный счётчик
08.12.2017Достоинства:Простой, недорогой, удобный в обращении счётчик. Не шумит.Недостатки:не обнаруженноКупил такой счётчик недавно, пол года как. По сравнению с другим, который был до него, этот счётчик меньше «жрёт», как мне показалось. Чем он удобен, это тем, что занимает небольшой объём. Имеет удобные и удобно…Читать весь отзывОтзыв рекомендуют:2
Отзывы на аналоги:
Счетчик электроэнергии «Нева » 101 1SO от TaunutОднофазный счётчик электроэнергии МЗЭП СО-505Счетчик электроэнергии однофазный СОЭИ-5/60-3 (Сапфир)ДЦ «Тайпит» (Россия, Санкт-Петербург)Счетчик электрической энергии Нева МТ 113 AS OP<ta> —> Страницы:1Вид:Сортировать по:
- умолчанию
- цене
- по наличию
Выводить по:50100все —>
|
|||
|
|||
|
|||
|
|||
|
Страницы:1Вид:Сортировать по:
- умолчанию
- цене
- по наличию
Выводить по:50100все —>
Электрические однофазные счетчики «Нева»Учёт потребления электроэнергии пользователем производится по средствам специальных счётчиков, которые устанавливаются в сетевую магистраль перед аппаратурой. Компания Тайпит являющаяся одним из лидеров по предоставлению высокоточных устройств разработала специальную серию однофазных счётчиков электроэнергии Нева. Данный вид оборудования применяется в любой сфере деятельности человека, счётчик можно устанавливать в промышленных, общественных и бытовых зданиях, а так же гаражах, подсобных помещениях. В силу того что устройство является однофазным, оно не способно обеспечить большой поток электроэнергии к потребителю, как например трёхфазный модуль. Фирма Тайпит в своей серии электронных устройств Нева смогла изобрести многофункциональные модули, которые способны не просто фиксировать количество потреблённой энергии аппаратурой, но и разделять периоды суток, когда была произведена подача электричества. Это позволяет человеку рассчитываться с поставщиком электроэнергии по различной тарификации за потреблённые киловатты. Монтируются однофазные счётчики Нева в специальные боксы, которые способны обеспечивать повышенную защиту от попадания влаги и пыли на устройство, а так же предотвращают любой контакт человека с электрической сетью. Фиксация самого модуля производится благодаря трём болтам. Некоторые модели электрических счётчиков Нева устанавливаются на специальную DIN рейку в электрощитах. Стандартное устройство модуля имеет электромеханический счётный механизм с количеством счётных делений 5+1. Номинальная допустимая частота сети для данного оборудования является 50±2,5Гц. Максимальная сила тока, которую способен обрабатывать учётный механизм составляет 5А(60А). Более высокоуровневым и сложным является счётный модуль с цифровым дисплеем и специальным внутренним устройством. Данный вид счётчиков способен программироваться, и позволяет человеку производить замер потреблённой электроэнергии в зависимости от периода времени суток. Пользователю даётся возможность производить тарификацию электроэнергии в зависимости от тарифных зон в сутках, которых может быть 8. Так же пользователю доступны сезоны 12, и исключительные дни 32, в которые можно установить особые параметры тарификации электроэнергии. Дополнительно устройство способно сохранять в своей памяти периоды включения и отключения питания, что позволяет пользователю произвести детализацию событий. Изготовитель электрических счётчиков позаботился о безопасности и надёжности устройства, поэтому любые манипуляции по перепрограммированию модуля невозможны без специального ключа. Используя однофазные счётчики Нева, пользователь может быть уверенным в точности и актуальности измерений электроэнергии. |
</td>
| <center>Расширенный поиск в разделе</center> |
| <center>Расширенный поиск в разделе</center> |
</tr> </td></tr></table>
Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.</td></ta>

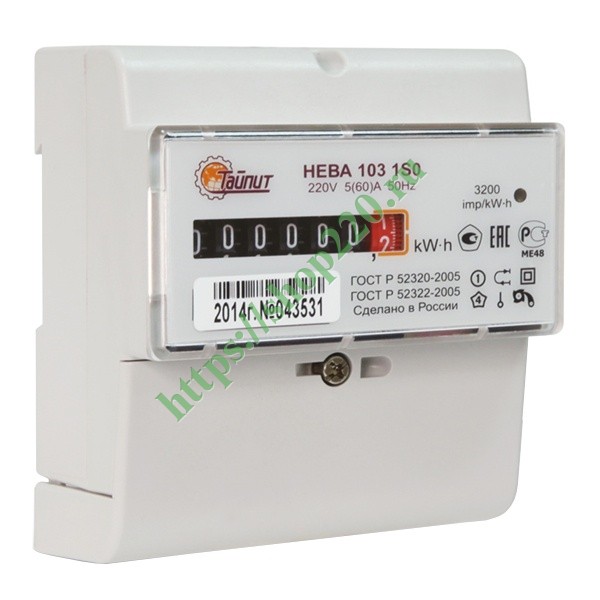

Электросчётчик Нева 103 – однотарифный, однофазный прибор, подключаемый к двухпроводной сети и измеряющий потреблённый расход активной составляющей электроэнергии. Изделие рассчитано на работу в условиях квартиры, частного дома, гаража, дачи или объекта другого индивидуального потребителя.
Вид счётчика – Нева 103
Устройство и принцип работы
Составные части аппарата, размещённые в цельном не разборном корпусе:
- токовый датчик;
- датчик напряжения;
- электронная преобразующая плата;
- электро-механическое счётное устройство.
Дополнительное оснащение прибора – электрический выход для испытаний и светодиодный индикатор, сигнализирующий об интенсивности расхода ресурсов.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | 1 |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50±2,5 |
| Рабочий диапазон напряжений, В | от 161 до 276 |
| Базовый (максимальный) ток, А | 5 (60); 5 (80) |
| Стартовый ток (порог чувствительности) | 0,004Iб |
| Дополнительная погрешность счетчиков в рабочем диапазоне напряжений от 0,7 Uном до 1,2 Uном, не более, % | ±0,7 |
| Потребляемая мощность: | |
| Полная мощность, потребляемая: | |
| Тип счетного устройства | Электромеханическое |
| Разрядность счетного механизма | 99999,9 |
| Подключение к сети | Прямое |
| Максимальная площадь сечения проводников, мм² | 50 |
| Рабочий диапазон температуры воздуха, °С | от -40 до +70 |
| Габаритные размеры (длина, ширина, высота), мм | 93×92×63 |
| Масса, кг | 0,36 |
| Способ крепления | рейка ТН35 |
| Средняя наработка до отказа, час | 280000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 713 |
Размеры счётчика электроэнергии – Нева 103
Документация
Паспорт: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Проспект производителя для модели 1S0 230V 5(60) A: Смотреть
Проспект производителя для модели 1S0 230V 5(80) A: Смотреть
Проспект производителя для модели Нева 103/5 (снята с производства): Смотреть
Каталог продукции Нева: Смотреть
Прайс на приборы Нева: Смотреть
Гарантия на прибор
Изготовителем гарантируется соответствие изделия положениям государственных нормативов, устанавливающих требования к метрологическому оборудованию.
Продолжительность гарантийного обслуживания продукции:
- 6 лет от совершения покупки или даты установки;
- 7 лет от момента выпуска.
Гарантийные обязательства не распространяются на аппараты, повреждённые реализаторами или потребителями в результате нарушения условий перевозки, установки, подключения или эксплуатации.
Счётчик, предоставляемый на ремонт, должен сопровождаться оригинальным паспортом. Гарантийные обязательства производителя поддерживаются официальными дилерами продукции.
Преимущества прибора
Преимущества модели следующие:
- удобство крепежа и подключения;
- простота снятия данных;
- надёжная защита, благодаря простой конструкции корпуса;
- длительный срок эксплуатации и большой межповерочный интервал;
- разумная ценовая политика;
- продолжительная гарантия;
- привлекательный внешний вид;
- присутствие сигнализации, указывающей на интенсивность потребления.
Разновидности счётчика
Прибор выпускается в 2-х исполнениях, различающихся характеристиками электротокового датчика:
- 1S0 230V 5(60) А – модель, рассчитанная на базовую и предельную величины электротока соответственно 5 и 60 А;
- 1S0 230V 5(80) А – отличается от предыдущей модели характеристикой максимального электротока (80 А).
Расшифровка маркировки счётчика – Нева 103
Снята с производства модель Нева 103/5, предусматривающая возможность установки дополнительного токового датчика и выпускаемая в двух аналогичных исполнениях.
Снятие показаний
Правила снятия показаний:
- выписывается целое значение кубометров газа, не учитывая десятичный разряд;
- опускаются начальные нули.
Снятие показаний со счётчика – Нева 103
Последовательность снятия данных:
- Выписывается показатель, отмеченный на роликах циферблата.
- От записанного числа отнимаются показания по прошлому периоду.
- Полученная разность умножается на стоимость одного кубического метра.
Можно ли сэкономить
При использовании счётчика по назначению, с соблюдением технических условий, предусмотренных изготовителем, потребителю гарантируется точный учёт израсходованной электроэнергии.
Законные способы экономии предполагают бережливое отношение к расходу ресурсов, использование современных экономичных потребляющих устройств и разумное комбинирование источников энергии.
Надёжная защита аппарата исключает самовольное снижение показаний и грозит нарушителю серьёзными штрафными санкциями.
Подключение счётчика
Минимальный квалификационный допуск электромонтёра для подключения устройства – не менее III группы электробезопасности.
Прибор устанавливается на ДИН-рейку. Провода подсоединяются к клеммам, согласно схеме, указанной в паспорте, при обязательном отключении подачи энергии.
Схема подключения счётчика – Нева 103
Рекомендованное производителем усилие затяжки – 1,6 Н*м.
После наложения пломб, соответствующая запись о подключении производится в предусмотренной для этого графе паспорта представителем организации, устанавливающей прибор.
Прибор, изготовленный на основе электронной схемы со счетным устройством механической конструкции. Преимущество модели – в возможности съема показаний при отсутствии напряжения в сети. Крепление осуществляется на DIN-рейку. Кроме перечисленного выше, техническое средство учета отличается:
- надежностью узла крепления (скобы не отжимаются, а притягиваются винтами);
- величиной знаков циферблата, что облегчает считывание показаний;
- простотой установки пломб.
Нева 103 рассчитан на напряжение питания 220 В (± 22 В) силой тока 5 А (номинальное значение) частотой 50 ± 2,5 Гц. Класс точности прибора – 1. Производитель предоставляет гарантию на электротехническое изделие сроком на 5 лет.

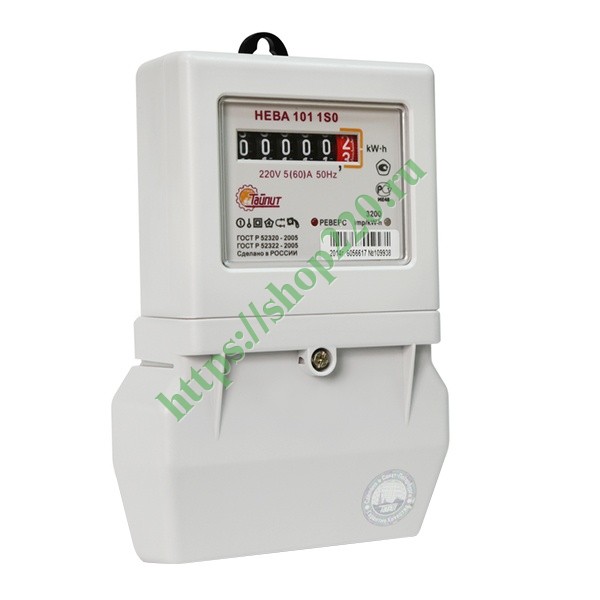

Нева 101 1SO
Как выполненить замену счетчика электроэнергии?</h2>
Однотарифный однофазный прибор учета, предназначенный для установки в сети 220 В на номинальный (максимальный) ток 5 (60) А. Нева 101 1SO рекомендуется для учета электрической энергии в быту. Счетчик электроэнергии Нева 101 имеет некоторые особенности конструкции:
- геометрические размеры и крепежи, адаптированные к параметрам индукционных счетчиков, что упрощает замену последних;
- схема счетчика защищена от скачков напряжения;
- конструкцией предусмотрено два вида телеметрии (поверочных и испытательных выхода) – оптический и электрический;
- корпус прибора изготовлен из пожаробезопасных материалов.

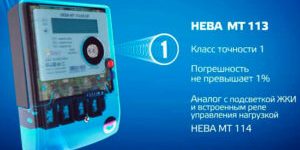

Счетчик Нева МТ 113
Устаревшие элементы учёта затраченной электроэнергии
Двухтарифный счетчик Нева мт 113, предназначенный для учета активной и реактивной электроэнергии. Применяется в однофазных сетях переменного тока. Нева МТ 113 обеспечивает точное измерение количества потребляемой электроэнергии в любом временном тарифном режиме. Показания прибора корректируются в зависимости от изменения температуры воздуха.
Класс точности измерений – 1. Пользователю предоставлена возможность программирования для нескольких тарифов (максимум – 4). Кроме того, техническое средство учета обладает следующими функциями:
- измерение среднеквадратичных величин напряжения и тока;
- измерение частоты переменного тока;
- измерение активной мощности.
Прибор оснащен встроенным расцепителем, позволяющим отключать нагрузку дистанционно.

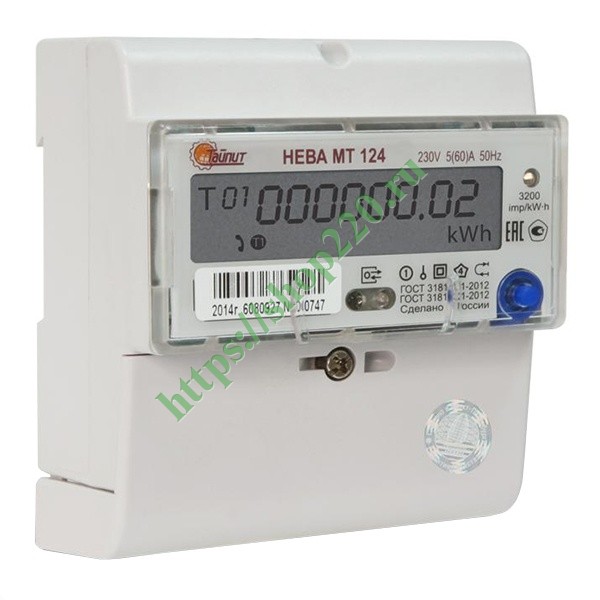

Нева МТ 124
Новые счетчики электроэнергии: принцип работы и преимущества
Электрическая энергия учитывается счетчиком по классу точности 1. Конструктивные особенности Нева МТ 124:
- неразборный корпус, что исключает возможность несанкционированного вмешательства в схему устройства;
- использование негорючих материалов при изготовлении корпуса и клеммной колодки;
- отсутствие монтажных проводов (повышает надежность).
Счетчики электроэнергии соответствуют требованиям нормативных документов и внесены в государственный реестр средств измерений.
Видео про счетчики электроэнергии Нева
