Централизованное горячее водоснабжение далеко не всегда обеспечивает должный уровень коммунальных услуг. Пока вода дойдет до потребителя, она успевает остыть ниже температурного минимума, заложенного в Постановлении правительства. Сэкономить на платежах поможет счетчик горячей воды с термодатчиком. Он способен разнести объемы потребленной воды в разные тарифные ячейки – в зависимости от температурного показателя.

Назначение, конструкция, принцип работы

Многотарифный водомер включает в себя три конструктивных блока.

1. Гидромеханический. Это турбина с крыльчаткой, которая приводится в движение, когда открывается горячий кран. Вода вращает крыльчатый модуль вместе с турбиной — чем больше объем жидкости, прошедший через турбину, тем больше оборотов сделает механизм.

2. Температурный датчик. С помощью кабеля он подсоединен к преобразователю расходомера. Периодически (через равные интервалы времени) датчик фиксирует температуру жидкости.

3. Электронный (вычислитель). Пришедшая информация об объеме воды и ее температуре сортируется по тарифным ячейкам. Далее результаты умножаются на определенный коэффициент и после этого суммируются. Вот поправочные коэффициенты k_п в зависимости от того, в какой отсек памяти разнесен объем:

k_п = 1,0 – ячейка более 50^оС;
k_п = 0,9 – 49-45^оС;
k_п = 0,7 – 45-40^оС;
k_п = 0 –менее 40^оС.

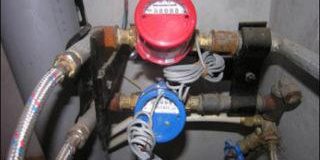

Установленный счетчик воды с термодатчиком

На цифровом экране электронного блока можно увидеть общий объем воды, ее температуру и объемы, уменьшенные после применения поправочных коэффициентов.

На заметку: Дисплей многотарифного счетчика получает питание от встроенной батареи напряжением 3,6 В. Ее замена требуется 1 раз в 4-8 лет.

Плюсы и минусы

Прежде чем купить водомер с термодатчиком, следует проанализировать его достоинства и недостатки. Преимущества электронного прибора таковы:

Экономичность. Обычные счетчики фиксируют суммарный расход жидкости, не разделяя его по степени нагрева – поэтому платить придется за все кубометры по цене горячей воды. Аналоги с температурным датчиком дают возможность в размере 100% оплачивать только качественную услугу – воду, нагретую более чем на 50 ^оС. При температуре 45-49^оС оплачивается 90% , от 40 до 44^оС – 70% от цены. Если температурный показатель ниже 40^оС, оплата воды идет по «холодному тарифу».
Надежность в работе. Механизм электронного водомера устойчив к механическим взвешенным частицам и другим загрязнителям воды.
Простота обслуживания.
Удобство фиксации показаний. Дисплей счетчика на длинном кабеле можно закрепить в любом месте.

Минусов у счетчиков с датчиком температуры воды всего два:

Сравнительно высокая цена. Невзирая на это, счетчики горячей воды с термодатчиком для квартиры, расположенной на верхнем этаже многоквартирного дома – реальная возможность сэкономить. Туда редко доходит вода с нормативными параметрами.
Сложность регистрации прибора. Иногда управляющие компании не принимают электронные водомеры в эксплуатацию и отказываются их пломбировать. Разрешить подобную ситуацию можно в судебном порядке.

Что учесть при выборе

Водомерные приборы учета, дополненные термодатчиком, пользуются высоким спросом у потребителей. Расширяется и ассортимент моделей популярного сантехнического оборудования. Как подобрать счетчик с термодатчиком с оптимальными техническими характеристиками, способный прослужить долго и безотказно? Вот основные критерии выбора.

Технические характеристики. К ним относится рабочее давление, температурный режим, условный проход трубы, номинальный расход воды, монтажное исполнение, точность измерений. Все паспортные данные следует сопоставить с реальными условиями эксплуатации. Данные по температуре и давлению воды можно узнать у поставщика услуги ГВС.
Материал. Самыми долговечными считаются корпуса из нержавеющей стали и латуни.
Межповерочный интервал. Счетчик горячей воды с установленным термодатчиком обычно поверяют не чаще одного раза в 4 года.
Внешний вид. Следует визуально проверить корпус: он не должен иметь трещин и сколов. Недобросовестный продавец может предложить покупателю товар, уже бывший ранее в употреблении.
Место покупки. Не рекомендуется приобретать многотарифный счетчик на рынке: только в специализированном магазине вероятность попасть на подделку почти нулевая.
Производитель. Чтобы купить работоспособный и надежный счетчик горячей воды с термодатчиком, цена которого отвечает качеству, не обязательно выбирать импортные приборы. Есть ряд отечественных компаний, выпускающих достойную продукцию. Главное, чтобы она была лицензирована.

Важно: Основным требованием при постановке водомера на учет является наличие сертификата соответствия, который обязан предоставить продавец. Это один из основных показателей, гарантирующих качество устройства и важное условие для его постановки на учет.

Устройство и принцип работы многотарифного счетчика

Прибор состоит из трех блоков:

счетчика горячей, холодной воды (крыльчатого модуля);
термодатчика;
вычислителя (электронного блока).

Вода, проходящая через крыльчатый модуль, вращает турбину. Число оборотов турбины, пропорциональное объему воды, регистрируется в электронном блоке. Одновременно с этим, датчик температуры через заданный интервал времени измеряет температуру протекающей воды.

Датчик без разрыва постоянно подключен кабелем к преобразователю расхода горячей воды. В зависимости от значения температуры воды измеренный объем заносится в соответствующую тарифную ячейку. Данные тарифных ячеек суммируются с учетом следующих коэффициентов:

k=0 – из тарифной ячейки менее 40 градусов;
k=0,7 – из ячейки от 40 до 44 градусов;
k=0,9 – из ячейки от 45 до 49 градусов;
k =1 – из ячейки свыше 50 градусов,

и заносятся в ячейку общего вычисленного объема горячей воды.

Электронный блок оборудован цифровым показывающим устройством, которое в расширенном режиме отображает:

температуру горячей воды;
потребленный объем воды;
скорректированные по температуре объемы воды.

В некоторых моделях (например, ЛВ-4Т) вычислитель укомплектован контрастным индикатором, в котором предусмотрен режим экономии энергопотребления при индикации. Электропитание счетчика осуществляется от батарейки.

Плюсы и минусы счетчика

Традиционный водомер фиксирует расход воды, исходя только из ее объема.

Факт того, что поступающая из горячего крана вода может оставаться холодной, полностью игнорируется.

Пользователи счетчика для горячей воды с термодатчиком оплачивают 100% тарифа горячей воды, если ее температура свыше 50 градусов.

В случаях, когда температура от 49 до 45 градусов оплачивается 90% стоимости, от 44 до 40 – 70%.

Остывшая вода (менее 40 градусов) рассчитывается по тарифам холодной воды.

Использование многотарифного счетчика позволяет:

сократить расходы на оплату горячей воды;
вывести дисплей устройства в любое место, удобное для снятия показаний и технического обслуживания;
повысить устойчивость прибора к загрязненной воде (для моделей без магнитной муфты).

Основной недостаток – высокая стоимость прибора, по сравнению с обычным водомером.

Если качество услуг по ГВС остается неудовлетворительным или потребитель проживает на верхних этажах многоквартирного дома, то затраты на установку счетчика с термодатчиком быстро окупаются.

Дополнительно могут возникнуть сложности с регистрацией счетчика в управляющей компании. Коммунальные предприятия часто отказываются принимать в эксплуатацию приборы с температурным режимом. В таких случаях разрешение на установку придется добиваться через суд.

Обзор цен на многотарифные приборы учета

На рынке представлено несколько приборов учета воды, снабженных термодатчиками. Они имеют различные технические параметры и отличаются по стоимости. Цены на популярные модели счетчиков горячей воды с термодатчиком представлены в следующей таблице:

Название модели	Производитель	Погрешность измерения t, °С	Погрешность измерения объема, %	Максимальное давление измеряемой среды, МПа	Средняя цена, руб.
ЛВ-4Т	ПТЦ «Прибор»	±0,5	±5	1	6900
Т-РМД	Компания «Саяны»	±0,2	±2	1,63	5800
Архимед	ООО «Автех-А»	±2	±5	1	5500
Х-5	Компания «Измерительные приборы»	±0,2	±3	1,6	5100

При покупке счетчика необходимо требовать у продавца сертификат соответствия, наличие которого является обязательным условием для его постановки на учет в управляющей компании.

Установка счетчика на горячую воду с термодатчиком – современное и практичное решение по учету горячей воды. Пользователю предоставляется возможность платить не только за количество полученных услуг, но и за их качество.

Приборы с термодатчиком позволяют значительно сократить расходы на коммунальные услуги и оплачивать за фактически потребленную горячую воду.

Перед установкой прибора рекомендуется обратиться в управляющую компанию и выяснить порядок ввода в эксплуатацию счетчика и оплаты по его показаниям.

Как известно оплата коммунальных услуг и тарифы ЖКХ всегда изумляют своими цифрами.

Очень часто приходится оплачивать полную стоимость за потребление того или иного ресурса, не получив качества.

Как работает устройство

При открытии крана с горячей водой автоматически включается счетчик и температурный датчик. Вода протекает через измерительный прибор, происходит фиксация расхода потребляемой жидкости с одновременным измерением температуры в одинаковые отрезки времени.

Двухтарифные – это устройство, что делит воду на два температурных режима до +40 градусов и выше.

Четырехтарифные. Более сложный прибор. Производит классификацию потребляемого ресурса с промежуточными показателями степени нагрева жидкости.

Вода нагретая до +40 градусов, считается по тарифу холодной
+ 40 — + 44 градуса подразумевает оплату всего 70% от установленной суммы
+ 45 — + 49 градусов оплачивается по тому же тарифу, только на 10% ниже
+50 градусов и более подразумевает платеж в полном объеме.

Многие коммунальщики отказываются регистрировать счетчики с термодатчиками и запрещают их установку. Такое поведение логично, им не выгодно. ЖКХ хорошо известно, что зачастую предоставляемая услуга не отвечает установленным стандартам.

ВАЖНО!

Потребитель имеет право, произвести проверку качества, предоставляемой услуги, установив измерительный прибор воды с температурным датчиком выше +40 градусов. Постановление №354. В случае поставки жидкости ниже сорокоградусной отметки оплата производится по холодному тарифу.

Установить устройство самостоятельно

Если несмотря на законодательство, получен отказ на опломбирование счетчика горячей воды с термодатчиком, вопрос решается в судебном порядке.

Установить устройство можно самостоятельно, но лучше этого не делать на, то есть несколько веских причин:

В случае отказа опломбировки, до окончательного решения вопроса придется оплачивать предоставляемую услугу в полном объеме по установленным средним расходным тарифам. То есть 4,745 м3 на человека в сутки. Если показатель умножить на количество жильцов и дней в месяце получится внушительная сумма.
Придется произвести демонтаж счетчика с фиксацией нагрева и установить «разрешенный» ЖКХ. Что также ведет к лишним тратам.
Чтобы избежать всех возможных проблем со служителями коммунального хозяйства, установку всех измерительных приборов стоит делать только под их контролем.

Если пришло решение самостоятельного монтажа устройства, следуйте инструкции:

Произвести перекрытие запорных кранов на подачу воды.
После шарового затвора удалить отрезок трубы
Посчитать на сколько оборотов завинчивается фильтр зафиксированный на кране. Необходимо, чтобы избежать поломки крана.
Подсоединить патрубок
Выше за патрубком, счетчик крепится накидными гайками к фильтру, внизу подключается к обратному клапану.
Монтировать муфту в обратный клапан. Полипропиленовые изделия подлежат спаиванию, металлические трубы соединяются фитингами и клеем. В любом варианте обязательная полная герметичность.
Счетчик обладает внушительным весом, по этой причине его крепят хомутами к установленному ранее уголку на стене.

О достоинствах и минусах водомера с термодатчиком

ЖКХ редко идет на встречу в установке данного агрегата, многие потребители не выдерживают бюрократической системы нашего государства и не доводят дело до суда.

Плюсы

Экономия средств. Оплата производится четко в соответствии с качеством услуги. Обычный счетчик фиксирует общий объм не зависимо от степени нагрева, соответственно и расчет осуществляется по максимальному тарифному плану.
Электронный датчик обладает высокой надежностью.
Обслуживание без особенностей
Дисплей оснащен длинным кабелем, установить можно в любом комфортном месте.
Снимать показатели просто и удобно.

Минусов меньше, но они есть

Высокая стоимость.
Возникают трудности с регистрацией устройства.

Жильцам последних этажей высоток очень выгодно устанавливать прибор с термодатчиком. На приличную высоту жидкость практически никогда не поступает надлежащего нормативного параметра.

Требуется установка данного прибора или нет, зависит от системы водоснабжения. Того на сколько часто происходят перебои с горячей водой, сколько времени приходится ждать пока вода сольется до требуемой температуры (порой это занимает до 15 минут, при обычной счетчике оплата пойдет по полному тарифу), всегда ли температура жидкости достаточно высока и т.п.

Как выбрать водомер с температурным датчиком

Алгоритм выбора

Узнать у поставщика ГВС температуру и давление
В соответствии с полученными данными, изучив техническую характеристику агрегата, подобрать счетчик.
Долгим сроком службы обладают измерительные приборы, выполненные из латуни и нержавеющей стали.
Временной интервал проверки. По стандарту счетчик с датчиком подлежит контрольной проверке раз в 4 года.
Целостность конструкции. Недопустимо наличие любых внешних повреждений.
Покупку совершать только в специализированном магазине. Исключит возможность приобретения подделки, в случае заводского брака, легко обменять.
Производитель. Многотарифный счетчик должен иметь лицензию и сертификат качества.

Внимание!

Водомер с термодатчиком без сертификата качества запрещен к установке и эксплуатации.

Пример

Рассмотрим среднестатистическую ситуацию.

Допустим 4 жильца на 3 этаже пятиэтажного многоквартирного дома. В среднем экономия по оплате горячей воды составит 200 руб. в месяц. В год 2 400 руб. Возможная замена агрегата, раз в 4 года. За данный срок сумма составит 9 600 руб. Даже если при обрелся самый дорогой счетчик, он себя полностью окупит.

Что это такое?

Расходомером горячей воды с датчиком температуры является многотарифный счетчик, позволяющий постоянно контролировать температурные показатели воды, фиксировать их в электронном виде, раскладывая объемы использованной воды по тарифным ячейкам.

Эта функция позволяет потребителю оплачивать ГВС с низкой температурой по цене холодной. В состав обычного прибора учета воды входят такие элементы – крыльчатка, контактирующая с водой и редуктор, передающий обороты крыльчатки на механическое табло через магнитную шестеренку.

В отличие от данного водомера, многотарифный прибор состоит из трех основных частей:

Механической, в состав которой входит крыльчатка, закрепленная на турбине. Количество ее оборотов в единицу времени зависит от объема воды, проходящей через лопасти.
На турбине закреплен индуктивный (герконовый) датчик, сообщающий импульсные данные о количестве потребленной воды.
Электронного блока, собирающего информацию о количестве используемой горячей воды и ее температуре.
Датчика температуры, фиксирующего показания через некоторые промежутки времени и, передающего их на электронный блок через кабельное соединение.

На дисплее электронного блока, в зависимости от модели прибора, можно посмотреть:

общий объем воды, проходящей через лопасти;
температуру;
количество используемой воды с низкой температурой – менее 40, 50ᵒС (к ним применяются поправочные коэффициенты при расчете общего объема воды).

Некоторые модели счетчиков могут быть оснащены портом для дистанционной передачи показаний.

Для этого применяется специальное устройство, которое может находиться от электронного блока на приличном расстоянии (примерно 10 м) и считывать его данные. Очень удобно снимать показания вне квартиры, когда хозяина нет дома.

Принцип действия

При подаче жидкости через расходомер начинает вращаться крыльчатка. Ее движение провоцирует выдачу сигнала о количестве протекающей воды на считывающее устройство.

Одновременно, через небольшие промежутки времени, поступает сигнал от термодатчика, измеряющего температуру воды.

Электронный блок ведет подсчет расхода воды и регистрирует ее температуру. В зависимости от температуры жидкости, эти показания записываются в определенную ячейку.

Существуют счетчики двух и четырех тарифные. Первые ведут учет воды до 40ᵒС и выше.

При работе такого прибора, данные записываются в 2 ячейки. Далее, умножаются на нужные коэффициенты и складываются в общий объем потребленной воды.

Четырех тарифные приборы — это умные водомеры, они точнее измеряют объемы потребленной различного диапазона температур с применением поправочных коэффициентов.

В таких счетчиках сигнал с крыльчатки и термодатчика записывается в 4 ячейки. Распределение по ячейкам и применение коэффициентов.

№ ячейки	Температурный диапазон воды, ᵒС	Поправочный коэффициент, Кп
1	< 40
2	40 – 44,9	0,7
3	45 – 49,9	0,9
4	≥ 50	1

В дальнейшем 4 значения объемов использованной воды суммируются в электронном блоке с учетом поправочных коэффициентов и выдается на дисплей общий результат потребленной горячей воды.

Гарантийный период эксплуатации и поверка расходомеров

Гарантийный срок для приборов учета указывает предприятие-изготовитель в паспорте. При покупке, магазином выдается гарантийный талон.

Для различных моделей производитель предоставляет свою гарантию. Обычно не более 30-48 месяцев с начала эксплуатации счетчика.

Поверка приборов учета регламентируется в нормативной базе России (Федеральный закон «Об обеспечении единства измерений» от 26.06.2008 N 102-ФЗ, Постановление Правительства РФ от 06.05.2011 N 354 (ред. от 13.07.2019)).

В паспорте производитель должен указывать межповерочный интервал конкретной модели счетчика. Для многотарифных конфигураций он составляет обычно не более 3-4 лет. Если изготовитель указывает интервал более 4 лет, то данный вопрос решается на местном уровне контролирующей организацией.

Преимущества и недостатки

При их покупке надо оценивать возможность установки и эксплуатации с учетом таких преимуществ:

Данная категория счетчиков дает полный анализ объема потребленной воды разного температурного диапазона и делает справедливый подсчет используемой горячей воды (t> 50ᵒС).
Экономическая выгода для семейного бюджета (холодная вода из горячего крана будет оплачиваться по тарифу холодной).
В судебных спорах с коммунальными службами по поводу плохого качества предоставляемой услуги, правда будет на стороне потребителя с многотарифным счетчиком, в котором можно посмотреть температуру измеряемой жидкости.
Надежность данных расходомеров.
Простота в обслуживании.

К недостаткам относятся:

Высокая стоимость водомера по сравнению с обычной моделью (обычно за 3-4 года он окупается).
Иногда возникающие трудности при регистрации прибора учета.

Внимание! Некоторые поставщики горячей воды отказываются принимать в эксплуатацию такие счетчики, так как не поддерживают должным образом температурный режим воды согласно нормам. Данный вопрос решается в судебном порядке.

В каком случае следует выбирать такой прибор учета?

Электронный счетчик с термометром подойдет не каждому потребителю. Изделие не следует приобретать, если из крана горячей воды, после 30-60 секунд подачи, течет вода нормальной температуры (не менее 50ᵒС).

Вот основные причины приобретения водомера с датчиком:

Не соблюдение компанией-поставщиком температурных норм горячего водоснабжения (СанПиН 2.1.4.2496-09 с изменениями на 2 апреля 2018 г).
Расположение жилой площади в высотном доме на верхних этажах. Возникают теплопотери рабочей жидкости при подъеме на верхние этажи.
Отсутствие большинства соседей по стояку горячей воды. Из-за этого происходит малая циркуляция в тракте.

Совет! Прежде чем приобретать многотарифный счетчик, необходимо проконсультироваться со специалистом по установкам приборов и работниками ЖЭУ.

Правила и критерии выбора

Основными критериями выбора многотарифного прибора учета являются технические характеристики системы горячего водоснабжения, которые может предоставить поставщик услуги и определить сам потребитель:

Рабочее давление в трубопроводе.
Максимальная температура воды.
Диаметр трубы, куда будет смонтирован счетчик (место установки определяет специалист).

Для водомера учитываются такие данные:

Рабочее давление.
Номинальный расход.
Условный проход.
Тип монтажного исполнения.
Погрешность измерений.

Номинальный расход, рабочее давление и условный проход учитываются в соответствии с характеристиками вашей системы. Выбирается тип монтажа (горизонтальный или вертикальный), в зависимости от места установки. От погрешности измерения зависит точность подсчета объемов потребленной воды.

Чтобы не ошибиться при покупке водомера, необходимо придерживаться некоторых правил:

Учитывать материал соединений, чем он лучше (латунь, нержавейка), тем более долговечным будет эксплуатация.
Выбирать известного производителя, имеющего государственную лицензию на изготовление данного вида приборов (отечественные модели обойдутся дешевле).
Делать покупку лучше в специализированных точках продажи (даже если придется заплатить немного дороже чем на рынке), которые предоставят гарантию на товар и смогут заменить в случае неисправности.
Следует учитывать межповерочный интервал, указываемый в паспорте.
Перед покупкой произвести внимательный осмотр товара на наличие повреждений.
Не спеша, проверить соответствие заявленной комплектации в паспорте и в упаковке.

Важно знать! Лучше посмотреть в интернете примерную стоимость модели, которую планируется приобрести, чтобы избежать покупки подделки по более низкой цене.

Как подключить в квартире?

Принцип установки прибора с термодатчиком такой, как у обычного водомера. Лучше делать монтаж через специализированную компанию. Не исключается самостоятельная установка, если потребитель владеет определенными навыками работы с сантехническим оборудованием.

Материалы и инструменты для самостоятельной работы:

Вентиль.
Фильтр.
Обратный клапан.
Болгарка для резки и зачистки.
При необходимости, в зависимости от места монтажа – сгоны, уголки.
Гаечный или разводной ключ.
Паяльник для пластиковых систем.
Герметики – силиконовые или ФУМ-лента, пакля.

Основной план монтажа прибора учета:

Перекрывается вода в системе коренным вентилем.
Производится обрезка участка трубы(длина соответствует длине счетчика с комплектом присоединительных элементов), на котором планируется установка водомера.
Обрезанные участки тщательно очищаются от загрязнений мелкодисперсными частицами песка.
Перед прибором обязательно устанавливается вентиль (можно шаровой кран).
На вентиль аккуратно закручивается фильтр грубой очистки с уплотняющим материалом (лучше перед этим, без уплотнений, проверить количество витков резьбы, чтобы не перекрутить).
Присоединить к вентилю и обратному клапану монтажные штуцера с гайками и закрепить вместо водомера патрубок, соответствующий длине счетчика.
Сделать промывку системы под давлением и снять патрубок.
Надеть на штуцера прокладки и,при помощи гаек, смонтировать на них счетчик. Указатель направления на корпусе прибора должен соответствовать потоку воды.
Производится вставка муфты в обратный клапан и система герметически закрывается при помощи пайки (для пластикового трубопровода) или фитингами (для металлических конструкций).
Придается устойчивость прибору при помощи хомутов или других креплений.
Производится опробование системы избыточным давлением на предмет утечек в течение нескольких минут.

В дальнейшем, необходимо оформить соответствующие документы и опломбировать водомер.

Внимание! Все элементы системы устанавливаются без излишнего натяжения, перекоса и зажима.

Эксплуатация и обслуживание

Рассмотрим порядок пользования прибором. Включение дисплея происходит нажатием на кнопку индикации. Через 30 секунд бездействия дисплей отключается.

Для расширенного режима необходимо нажать на кнопку и удерживать более 3 сек. В данном состоянии водомер показывает информацию 1 мин., далее отключается при бездействии со стороны пользователя.

Расширенный режим индикации обычно не интересует потребителя. Он показывает заводские параметры – время воздействия магнитного поля, блокировку изменения параметров регулировки, импульсный коэффициент и версию программного кода.

При дальнейшем нажатии на кнопку в расширенном режиме (если не прошло 1 мин.), на дисплее высвечиваются объемы потребленной воды в разных температурных диапазонах.

Техническое обслуживание

Цифровые устройства требуют периодического осмотра и проверки со стороны пользователя.

Примерно 1 раз в месяц нужно:

Проверять корпус на предмет целостности.
Включать подачу горячей воды и визуально следить за изделием в работе.
Осматривать герметичность соединений.
Проверять пломбы.
Вытирать водомер от пыли и грязи.

Изделие следует поверять в соответствующие сроки при помощи специальной организации, имеющей лицензию на данный вид деятельности.

Заключение

Если было принято решение приобрести многотарифный счетчик горячей воды, не нужно спешить. Лучше присмотреться к предлагаемым на рынке моделям, прицениться, проконсультироваться со специалистом и работниками ЖЭУ.

Покупателю следует внимательно изучить характеристики изделия и проверить соответствие комплектации паспортным данным.

Содержание статьи:

Счетчик горячей воды с термодатчиком все больше пользуется популярностью у владельцев квартир и домов. В условиях постоянно повышающихся тарифов, устройство особенно актуально, оно позволяет контролировать расход и температуру воды.

Особенности устройства

Счетчик горячей воды с термодатчиком

Счетчик горячей воды является расходомером со встроенным датчиком с энергозависимой памятью. Выполняют подсчет расхода горячей воды, если субстанция достигла термо-режима 40 градусов. С более низкими показателями вода автоматически учитывается, как холодная.

Особенно выгодно приобретать пользователям, проживающим на верхних этажах. Вода, проходящая через всю систему дома, доходит до верха слегка теплой, и оплата будет считаться по цене холодной.

Агрегат состоит из счетчика, электронного блока, теплового вычислителя и термического преобразователя.

Тепловой вычислитель

Принимает и анализирует информацию, полученную в результате импульсов. Вычислительный алгоритм заложен в программу управления. Подсчету данных подлежит режим, превышающий порог в 40 градусов.

Дорогие модели учитывают и промежуточные уровни нагрева воды. Поступающий объем делится на дополнительные категории оплаты. По европейскому стандарту (55-75 градусов) расчет производится по полной стоимости. Вода с поступающим нормативом 40-45 градусов – применяется понижающий коэффициент (0,5-0,9).

Экран

Стрелочки и шкалы ушли в прошлое. Вывод информации на табло происходит в результате обработки электрических импульсов, исходящих от вращения крыльчатки счетчика. На экране дисплея высвечивается важная для потребителя информация:

установленный порог термоданных;
количество потребленной горячей и холодной воды;
градусы горячей воды;
скорректированные объемы.

В некоторые конструкции встроен радиоинтерфейс и через адаптер передаются данные на компьютер.

Способы монтажа и подключения

Установка конструкции

Установку счетчика для горячей воды с терморегулятором рекомендуется доверить специалистам. Если монтаж производится своими руками, при наличии необходимых навыков по работе с сантехникой, то нужно придерживаться определенной последовательности по установке счетчика.

Перекрываются краны, блокирующие поступление воды в помещение. Если такие отсутствуют, придется их установить. Место монтажа должно быть легкодоступным. Порядок действий:

Отрезается и вывинчивается отрезок трубы после блокирующего крана.
Проверяется необходимое количество оборотов для закручивания фильтра.
Устанавливается штуцер.

Монтаж счетчика осуществляется по направлению потока воды:

Сверху, после штуцера, применяя накидные гайки, присоединяется к грубому фильтру. Снизу – к обратному клапану.
В обратный клапан устанавливается переходная муфта.
Для обеспечения герметичности, полипропиленовые трубы необходимо запаивать. Если трубы железные, то применяются фитинги и клей.

Счетчик с термостатом – агрегат довольно тяжелый. Поэтому его необходимо зафиксировать хомутами к стене. Последним этапом является проверка на работоспособность и выявление протечек.

Единственной проблемой с установкой оборудования могут быть сами поставщики услуг. Разницу за некачественный температурный режим воды погашают они.

Критерии выбора

Счетчики воды с термодатчиками

В связи с увеличивающимся спросом на счетчики ГВС с термодатчиком, производители предлагают большой выбор моделей. Чтобы не ошибиться с покупкой, необходимо учесть несколько пунктов:

Наличие технического паспорта, в котором отображены характеристики водного агрегата. Максимально допустимое рабочее давление, термическая норма и номинальный расход воды должны соответствовать параметрам эксплуатации. Несоответствие норм с условиями предстоящей работы приведет к быстрой поломке водосчетчика.
Наличие защиты от внешнего магнитного поля и удобное монтажное исполнение.
Счетчики из нержавеющей стали или латуни считаются устойчивыми к коррозии. От китайских моделей из неизвестных сплавов лучше отказываться.
Конструкции для горячей воды продаются с комплектацией с накидными гайками, резьбовыми трубками и необходимыми прокладками.
Корпус качественного изделия не содержит механических повреждений.

Стоит учитывать, что не всегда высокая цена указывает на хорошее качество. Водомеры отечественного производства стоят дешевле и лучше приспособлены к составу нашей воды.

Основные виды поломок

Водосчетчик с термодатчиком – механизм, который может выйти из строя, независимо правильно он использовался или нет. Возможные дефекты на ранней стадии можно выявить, проходя плановое обслуживание.

Существует несколько признаков поломки счетчика, по которым пользователь может сам определить, когда необходимо вмешательство специалистов:

отсутствие сигналов с устройства;
неполное высвечивание или полное отсутствие на дисплее информации;
показания механизма не соответствуют ежедневным нормам потребления количества воды;
корпус счетчика или защитное покрытие сломалось или треснуло.

Самой распространенной причиной поломки счетчика является поставка некачественной воды с примесями. Обнаружить загрязнение можно только с помощью специального оборудования.

В счетном устройстве могут со временем накапливаться отходы и ржавчина с труб, вследствие чего механизм засоряется и отказывается работать.

В некоторых случаях при крупных поломках или повреждениях потребуется полная замена счетчика новым. Если можно ограничиться частичным ремонтом, то он проходит в несколько этапов:

Демонтаж.
Разборка и промывание.
Замена неисправных частей.
Сборка, установка с последующей проверкой работоспособности.

Счетчик с термодатчиком имеет свой срок службы, по истечении которого делают поверку или замену оборудования. Самостоятельный ремонт невозможен, даже если бы продавались ремкомплекты.

Вызов специалиста нецелесообразен, т.к. после демонтажа сломанного агрегата, ставится временный. Затем демонтируется временный, ставится отремонтированный и не факт, что он долго проработает. Дешевле и быстрее установить новый водосчетчик.

Отзывы об использовании счетчиков с термодатчиком

Потребители довольны результатом работы счетчика, благодаря реальной оплате за потребление горячей воды. Выбирают более дешевые модели, принцип работы и рентабельность не отличается от дорогих аналогов. Несмотря на высокую цену, умный агрегат помогает серьезно экономить семейный бюджет. Установка нового девайса особенно необходима большим семьям, которые расходуют много воды.

Используемые источники:

http://okanalizacii.ru/santeh_vodoprov/schetchiki/schetchik-goryachej-vody-s-termodatchikom-plyusy-i-minusy.html
https://voda-v-dome.net/schetchik-vody-s-termodatchikom.html
https://iseptick.ru/santekhnika/schetchiki/schetchik-goryachej-vody-s-termodatchikom-plyusy-i-minusy-kak-vybrat.html
https://o-vode.net/vodosnabzhenie/schetchik/vidy/goryachej-vody-s-termodatchikom
https://santehnicheskij-mir.ru/tehnika/scetcik-goracej-vody-s-termodatcikom.html

Параметры	Марка счетчика
Саяны Т-РМД	Архимед	ЛВ-4Т («Прибор»)
Краткая характеристика	Диаметр условного прохода – 10; 15; 20 мм. По максимальной температуре – 4 варианта. Монтаж – вертикальное и горизонтальное исполнение.Корпус из ударостойкого пластика.	Диаметр условного прохода – 15 мм. Номинальный расход воды 1,5 м3/ч. Рабочее давление 1 МПа. Максимальная температура воды 90^оС. Изготовлен из коррозионностойких материалов.	Диаметр условного прохода – 15 мм. Рабочее давление 1 МПа. Максимальная температура воды 90^оС . Вертикальное и горизонтальное исполнение.
Погрешность температурных измерений, ±^оС	0,5	0,5-2,0	0,2
Погрешность измерений объема, ±%	5	3-5	5
Цена, руб.	5000 — 6000	5000-6000	6000-7500

Марка прибора учета с термодатчиком	Основные характеристики
САЯНЫ-Т	Изготавливаются 1 и 2 класса точности. Габаритные размеры: 80х70х75 мм. Масса 0,2 кг. Срок эксплуатации ≥ 12 лет. Межповерочный интервал – 4 года. Примерная цена – от 3500 руб. и выше
ЭЛЕХАНТ СВД-15	Дает возможность дистанционно снимать показания при помощи смартфона либо переносного дисплея. Основание сделано из латуни. Межповерочный интервал – 6 лет. Срок службы ≥ 12 лет. Примерная цена – 915 руб.
«Архимед»	Корпус латунный, габаритные размеры: 110х82х85. Масса 0,55 кг. Погрешность измерения объема: 3-5%. Максимальное давление – 1 Мпа. Межповерочный интервал – не более 3 лет. Примерная цена – 4000 руб.
