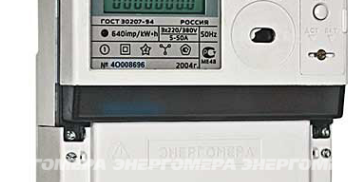

Доброго времени суток, друзья! Сегодня в нашей статье рассмотрим еще один трехфазный прибор учета электрической энергии — ЦЭ6822 от компании Энергомера. В статьи мы рассмотрим основные характеристики электросчетчика, моменты по установке счетчика и эксплуатации, когда нужно проводить поверку прибора и как снять показания.
Счетчик ЦЭ6822 — это трехфазный многотарифный счетчик, поддерживает сбор показаний по 4 тарифам, как правило используются два тарифа день/ночь. Вся информация выводится на жк дисплей и управление выводом нужных показаний осуществляется управляющей кнопкой. Прибор обладает защитой от основных способов хищения электричества таких как остановка с помощью магнита или отмотка.
Технические характеристики
Оптимальная и допустимая температура использования от -40 до +55 °С
частота сети 50 Гц
Номинальное напряжение в зависимости от исполнения счетчика может быть 57,7В; 127 Вольт; 220В.
Сила тока может быть 50-50А; 10-100А; 5-7,5А;1-1,5А;
Класс точности
Класс точности в зависимости от исполнения может быть первый (1) или второй (2), точные данные можно посмотреть в паспорте вашего счетчика в разделе технических характеристик.
Срок службы
Заявленный производителем средний срок службы ЦЭ6822 составляет — 24 года, в некоторых разновидностях данной модели срок эксплуатации может быть не менее 30 лет. Гарантия производитель дает на 3 года, с учетом времени хранения. Кроме срока службы не менее важной может быть характеристика наработка часов на отказ у этого счетчика она указана не менее 160 000 часов или 18 лет непрерывной работы с учетом должного технического обслуживания.
Межповерочный интервал
Поверка электросчетчика ЦЭ6822 должна производиться раз в 8 лет. Если не пройти вовремя поверку учет управляющей компаний или электросетями может быть пересчитан по общему тарифу без использования счетчика. Межповерочный интервал так же равен 8 лет, если даже вы его используете 6 лет, нужно смотреть отметку в паспорте счетчика когда проводила проверка прибора на заводе изготовителе.
Подключение счетчика
Счетчик может быть установлен
Паспорт и документация
Для того чтобы более подробно изучить данный электросчетчик, вы можете ознакомиться с технический паспортом на ЦЭ6822 и инструкцией в которой написаны основные правила эксплуатации и технические характеристики. Так же в инструкции можно просмотреть как снимать показания. Прикладываем к статье паспорт и инструкцию.
паспорт цэ6822
руководство по эксплуатации цэ6822
Сейчас электросчетчик ЦЭ6822 купить только что выпущенный не получится, так как модель уже снята с производства. Но найти в магазинах такой счетчик можно, цена на него в среднем от 2 тыс руб.
Сертифицированы и внесены в Госреестры средств измерений России и СНГ
В
Технические характеристики
В
В
Особенности электросчетчика
В
ЖК — индикатор с широким диапазоном рабочих температур
Технологический запас по классу точности составляет 50%
Малое собственное энергопотребление
Цифровой интерфейс RS485
Возможность объединения до 256 электросчетчиков одной интерфейсной линией
Оптический порт для параметризации и сбора данных
Световой индикатор работы
Устойчивость к климатическим, механическим и электромагнитным воздействиям
Автоматическое переключение тарифов, 36 тарифных программ
Хранение профилей нагрузок
В
Характеристики надежности
В
Минимальная наработка на отказ — 160000 часов
Межповерочный интервал — 8 лет
Средний срок службы — до 30 лет (в зависимости от исполнения)
Гарантийный срок — 3 года (включая срок хранения)
В
Функциональные возможности
В
Электросчетчик обеспечивает учет и вывод на индикацию:
количества потребленной электроэнергии с нарастающим итогом раздельно по четырем тарифам с указанием действующего в настоящее время тарифа (время индикации по 10с) и признака действующей программы (рабочая, субботняя или воскресная);
текущего времени (время индикации 5с).
Информация, выводимая на ЖК- индикатор, при воздействии на кнопку управления индикацией:
текущая мощность в сети (за последние 60с);
потребление электроэнергии нарастающим итогом на начало текущего и 2-х предыдущих месяцев раздельно по четырем тарифам;
время начала действия тарифных зон для всех программ текущего месяца;
особые даты для текущего месяца.
Электросчетчик обеспечивает передачу через интерфейс:
текущего количества потребленной электроэнергии раздельно по четырем тарифам нарастающим итогом и на начало текущего и одиннадцати предыдущих месяцев;
значений текущей мощности (с усреднением за последний минутный интервал), текущей получасовой мощности, максимумов получасовой мощности за день, месяц и прошлый месяц;
значений мощностей, усредненных на тридцатиминутном интервале, за последние два месяца;
информации о тридцати двух последних корректировках времени, изменений памяти программ и параметров электросчетчика, а также пропаданий и появлений внешнего питания.
Электросчетчик обеспечивает задание следующих основных параметров:
разрешения перехода на «летнее» и «зимнее» время с заданием месяцев перехода;
количества задействованных тарифов;
до 12 зон суточного графика тарификации;
до 3-х графиков тарификации для каждого месяца года (для рабочих, субботних и воскресных дней или особых дат);
до 4-х особых дат (дни, в которые тарификация отличается от общего правила и задается пользователем) для каждого месяца года;
пароля для доступа записи по интерфейсу;
сетевого адреса (два поля по 256 значений);
номера электросчетчика (8-ми разрядное число);
номера абонента (8-ми разрядное число).
Поддержка широковещательной команды коррекции хода часов (В± 15 с/сут).
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт с помощью считывающей головки с кабелем связи ИНЕС.301126.006* и интерфейс RS485.
Сохранность расчетных показателей и констант пользователя в течение срока службы, а хода часов и ведение календаря — не менее 8 лет при отсутствии внешнего питающего напряжения.
В
Примечания
В
* — считывающая головка с кабелем связи ИНЕС.301126.006 для считывания информации об учете и программирования многотарифных электросчетчиков поставляется по отдельному договору на один или на группу электросчетчиков.
