Электросчетчик СА4-И678 – трехфазное механическое устройство индукционного типа, назначение которого – учитывать количество потребленной активной электроэнергии. Прибор позволяет определять показатели в условиях одной расценки при подключении в сеть переменного тока.
Счетчик характеризуется следующими особенностями:
- номинальным значением частоты сети – 50 Гц;
- классом точности – вторым;
- величиной предельного электротока – от 5 до 50 А, в зависимости от исполнения;
- рабочим показателем напряжения – 220 В, максимальным – 380 В;
- наличием стопорного кольца, предназначенного противодействовать электромагниту с целью хищения электроэнергии(оказывается эффективной далеко не всегда, если используется магнит большой мощности).
Технические характеристики счётчика СА4-И678
Срок службы прибора
Изготовитель рассчитал прибор на срок эксплуатации до 32-х лет с общим количеством часов – до 71000. Гарантия выдается на первые 2 года после ввода в эксплуатацию счётчика.
Межповерочный интервал
Учитывая то обстоятельство, что модель энергомера достаточно устарела, продолжительность поверки прибора значительно меньше по сравнению с современными. Электросчетчик требует поверки каждые 6 лет. Учитывая, что за поверку необходимо платить, потребителю следует определиться, что выгоднее – лишний раз потратиться на это мероприятие чем приобретать новую модель прибора. Чтобы избежать проблем при проверке устройства, владелец должен сохранять паспортную документацию весь срок эксплуатации энергомера.
Стоимость счётчика
Учитывая, что данная модель снята с производства, приобрести можно счетчик б/у. Цена может значительно отличаться, в зависимости от желания продавца и технического состояния устройства. Но в среднем этот прибор стоит около 1,5 тысяч рублей.
Преимущества прибора
Данный энергомер отличают следующие положительные качества:
- доступная цена;
- качество изготовления и надежность конструкции;
- простота в подключении, эксплуатации и снятии показаний;
- длительный срок службы;
- компактные габариты.
Габаритные размеры счётчика СА4-И678
Несмотря на некоторое отставание модели в техническом плане по сравнению с выпускающимися сейчас электросчетчиками, СА4-И678 соответствует установленным нормативным требованиям и допускается к использованию в пределах территории РФ.
Рекомендуем: Счётчик Меркурий 200 — инструкция и как снять показания
Как снять показания
Прибор оборудован 5-ти или 6-ти разрядным механическим счетным устройством. При записи показателей важно не спутать целое число с десятичным значением. Если крайняя правая цифра не отличается цветом и на обозначении шкалы отсутствует запятая то переписывается значение полностью, поскольку необходимо записывать только целое значение. Если крайний знак обведён(синяя стрелка показывает какое число должно быть выделено) или имеется запятая(зелёной стрелкой показано место где должна быть запятая), то последняя цифра не учитывается.
Определяется разница показателей за прошедший месяц, умножением на расценку по тарифу определяется сумма платежа.
Разновидности данного счетчика
Прибор производился в 2-х исполнениях. Отмечаются некоторые различия в данных модификациях.
СА4-И678 30-75А
Подключается к 4-х проводной сети непосредственно, в одной модификации производились приборы с различными значениями предельного тока в указанных выше пределах.
СА4-И678 10-40А
Главное отличие от предыдущей модели – трансформаторное подключение и меньшее значение предельного тока – 125% от рабочего. Показатели по напряжению идентичны.
Установка счётчика
Устройство монтируется винтами. В способе подключения разобраться несложно любом человеку, обладающему общими знаниями по электротехнике и минимальной квалификацией в подобных работах. Но рекомендуется пригласить для подключения квалифицированного специалиста, чтобы избежать возможных проблем в эксплуатации прибора.
Для модели с непосредственным подключением применяется такая схема:
Трансформаторное подключение осуществляется следующим образом:
Это простое, надежное и долговечное устройство хотя и относится к устаревшим моделям, но допускается к использованию и ничем не уступает в ключевых моментах современным изделиям.
Технический паспорт счётчика СА4-И678
Все потребители электроэнергии, будь то юридические или физические лица, обязаны учитывать израсходованную электроэнергию и своевременно оплачивать потребленный энергоресурс. Установка счетчиков позволяет контролировать потребление и оплату. В целях оптимизации расходов, в новостройках ставят многотарифные приборы учета электроэнергии. В крупных городах организации энергосбыта поощряют переход на электросчетчики, передающие показания через интернет. Тем не менее, в стране осталось много частных домов и квартир, снабженных таким прибором учета, как счетчик СА4-И678.
Описание прибора
Электросчетчик СА4-И678 относится к семейству индукционных, или механических приборов и предназначен для работы в трехфазных электрических сетях. Счетчик учитывает активную энергию переменного тока номинальной частоты 50 Гц. Максимальный ток равен 100 Ампер. Прибор работает по одному тарифу, и не может отдельно учитывать дневное и ночное потребление энергии, а его точность относится ко второму классу. На смену счетчику пришли более современные модификации, а СА4-И678 снят с производства в 2011 году, поэтому вы сможете приобрести лишь модели, бывшие в употреблении, а их цена зависит от срока предыдущей эксплуатации и количества наработанных прибором часов.
Технические характеристики
- Номинальное напряжение составляет 220 вольт, однако максимальное значение достигает 380;
- В зависимости от модификации электросчетчика, номинальный и максимальный ток может быть в пределах: 10(40); 20(50);30(75); 50(100);
- Порог чувствительности составляет 0,5%;
- Для предотвращения обратного хода предусмотрено стопорное кольцо, хотя применение мощного магнита может замедлить или вовсе остановить ход барабана.
К достоинствам этого прибора стоит отнести:
- высокую степень его надежности;
- долговечность;
- простоту установки и эксплуатации.
Рекомендуем: Счетчик Нева 103 — описание, характеристики
Электросчетчик имеет вес 3,3 кг и габариты 282х173х127 мм. Производитель дает гарантию на изделие 2 года, при этом заявляет средний срок его эксплуатации не менее 32 лет, или максимальную наработку до отказа 71000 часов. Производитель установил срок между поверками в 72 месяца. Эта операция платная, а срок поверки более современных приборов значительно выше, поэтому каждый потребитель должен определить для себя, что ему будет более выгодно: заменить прибор учета, или оплачивать поверки.
Обратите внимание! Необходимо хранить паспорт устройства в течение всего срока его эксплуатации. Отсутствие паспорта может повлечь за собой отказ в проведении поверки.
Стоит сохранять и документ, свидетельствующий о вводе изделия в эксплуатацию.
Порядок снятия показаний
Как уже ранее было сказано, выпущено несколько разновидностей электросчетчика СА4-И678, поэтому пользователи нередко путают, какие данные на табло подлежат учету и отправке в офис гарантирующего поставщика энергии. Для того, чтобы снять показания счетчика, нужно определиться с числом разрядов.
Когда нужно отправлять 5 цифр
В том случае, если вы видите 6 окошек с цифрами, но крайняя правая отделена запятой, или обведена, вам нужно записать первые пять цифр слева направо.
Отправка 6 цифр
Если модель вашего прибора учета энергии имеет шесть окошек с числами, но крайнее правое не отделено запятой или обводкой контрастного цвета, следует списывать все 6 цифр слева направо. Для расчета суммы, подлежащей оплате, из показаний текущего месяца вычесть показания предыдущего оплаченного периода. Получившееся число следует умножить на стоимость одного киловатта энергии.
Прямого запрета на самостоятельную установку электросчетчиков нет, поэтому если вы имеете необходимый инструмент, обладаете знаниями в области электротехники и знакомы с нормативной документацией, можете установить прибор самостоятельно. Схема подключения представлена на рисунке:
Рекомендуем: Электросчетчик Нева МТ 323 — описание, характеристики
Обратите внимание! Перед производством работ, вы должны уведомить территориальное отделение электросетей о самостоятельной установке счетчика.
Если вы получите отказ со ссылкой на внутриведомственные инструкции, вы можете его обжаловать в связи с тем, что ведомственные документы регламентируют работу самой организации и не распространяются на граждан. После установки счетчика необходимо пригласить представителя электросетей для снятия первичных показаний и пломбировки прибора.
Доброго времени суток, друзья! Сегодня разберемся со старым счетчиком электроэнергии СА4-И678, разберем какими характеристиками обладает счетчик.
СА4-И678 — это индукционный трехфазный однотарифный прибор учета, предназначен для учета активной электроэнергии нарастающим итогом в четырехпроводных цепях переменного тока.
Технические характеристики
- Диапазон температуры рабочей среды от 0 до +40 градусов, что означает счетчик должен где то стоять в теплом помещении, для того чтобы низкая или высокая температура не нарушили счет прибора.
- Номинальное напряжение счетчика 220 вольт, а максимальное 380;
- Номинальный и максимальный ток в зависимости от разновидности может быть следующая 10(40); 20(50);30(75); 50(100).
- Против остановки и скрутки счетчика на нем имеется стопорное кольцо, что предотвратит обратный ход индукционного вращающегося барабана. Хотя использование мощного магнита все же может остановить вращение.
Дополнительные характеристики можно посмотреть в инструкции по эксплуатации счетчика, ниже представлена вырезка с основными техническими характеристиками. Так же из инструкции можно узнать схему подключения счетчика.
Класс точности
Класс точности прибора учета электроэнергии СА4-И678 составляет 2, что измеримо со средней точностью счета, так как современные счетчики имеют значения 0,5 или 1.
Срок службы
Срок службы электросчетчика СА4-И678 составляет 32 года, что считается вполне хорошим для электросчетчиков, в основном этот показатель примерно равен у всех счетчиков. Кроме срока эксплуатации имеется характеристика — минимальная наработка часов на отказ и она составляет 71 000 часов. Если перевести то получаем около 8 лет. Гарантия на данный счетчик производитель давал 24 месяца.
Межповерочный интервал
Межповерочный интервал счетчика электроэнергии СА4-И678 составляет 6 лет, хотя у других счетчиков этот показатель может быть в 2 раза выше. Так как срок поверки меньше придется его чаще проверять и платить за это деньги. Поэтому если у вас стоит такой счетчик посчитайте что выгоднее заменить или оплачивать поверку.
Как снимать показания
Многие при снятии показаний на этом счетчике путаются с разрядностью и значностью табло. Но тут все просто для снятия показаний на этом счетчике нужно переписать все знаки до запятой или до окаймленой справа цифры, если она присутствует записываем 5 цифр слева направо, если выделения нет то переписываем все 6 цифр. Ризки на крайней правой цифре не означают что она выделена. О том как снять показания у нас есть отдельная статья.
Купить счетчик электроэнергии СА4-И678 сейчас у вас уже не получится если только подержанные варианты, так как модель уже снята с производства еще в июле 2011 года. Хоть модель и больше не выпускается она все равно стоит у многих граждан и отлично работает.

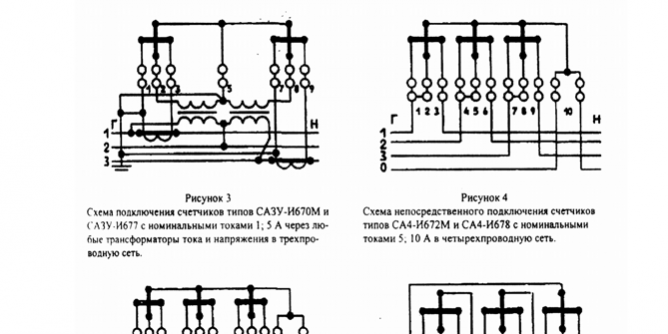

Схема подключения
Если вы потеряли со временем паспорт на СА4-И678, то без него вам могут отказать в поверке, должен быть хотя бы акт ввода в эксплуатацию счетчика. Ниже прикладываем паспорт на счетчик, возможно пригодится.
са4-и678 паспорт.PDF
са4-и678 паcпорт.doc
Сегодня расскажем как снять показания с трехфазного индукционного однотарифного электросчетчика СА4-И678. В последнее время нам часто пишут чтобы мы помогли разобраться с тем как снимать показания с этой модели счетчика, у многих возникает путаница сколько разрядов считать 5 или 6.
СА4-И678 — данная модель счетчика представлена различными модификациями.
В каких случаях считаем 5 разрядов:
Выделенная запятой или другим цветом цифра — это доли киловатт/час.
Это интересно: Лишение срока гарантии на стабилизатор: излагаем главное
дмитрий
Если показания на счетчике не разделены запятой, то по всем цифрам. В данном случае 6 цифр.
</td>
|
</td></tr>
Когда стоит считать все 6 разрядов на счетчике:Если на вашем электросчетчике нет ни запятой, ни обводки крайнего правого разряда, то записываем все 6 цифр. Глеб Черняк |
Как посчитать сколько платить по счетчику за свет/электроэнергиюВо избежании спорных случаев не лишним будет позвонить городские электросети и проконсультироваться дополнительно по этому вопросу. Информация представлена из официальной инструкции к прибору учета электроэнергии СА4-И678. Это интересно: Как заделать дырку от люстры? Андрей |
Установка счётчикаУстройство монтируется винтами. В способе подключения разобраться несложно любом человеку, обладающему общими знаниями по электротехнике и минимальной квалификацией в подобных работах. Но рекомендуется пригласить для подключения квалифицированного специалиста, чтобы избежать возможных проблем в эксплуатации прибора. Для модели с непосредственным подключением применяется такая схема: Трансформаторное подключение осуществляется следующим образом: Это простое, надежное и долговечное устройство хотя и относится к устаревшим моделям, но допускается к использованию и ничем не уступает в ключевых моментах современным изделиям. Технический паспорт счётчика СА4-И678 Александр Василевский |
