Счетчик НИК 2102: описание, характеристики

Счетчик НИК 2102 – это однофазный электромеханический счетчик, оборудованный индикатором магнитного поля «Магнет». Это простая и надежная модель с длительным сроком эксплуатации. Ее можно установить как в частном доме или квартире, так и на коммерческом предприятии.

Описание счетчика

Электросчетчик НИК 2102 – представляет собой прибор, который может использоваться в городских квартирах и загородных домах, гаражах и общественных зданиях. Его применяют и для учета затраченной энергии на промышленных предприятиях. Модель отличают следующие функциональные возможности:

• Интуитивно понятный циферблат;
• Компактный пластиковый корпус;
• Два элемента конструкции – основа и крышка, выполненная из органического прозрачного стекла;
• Технологический запас по классу точности составляет не меньше 50 %;
• Минимальное потребление электричества;
• Корпус выполнен в современном дизайне;
• Защищен от хищений электроэнергии благодаря индикатору обратного направленного тока, неправильных подключений, неравенства в нулевом и фазном проводах;
• Есть возможность монтажа на DIN-рейку;
• Удобная установка;
• Расширенный диапазон рабочих температур, который позволяет использовать счетчик при температуре от -40 до +50;
• Расширенный диапазон по рабочим напряжениям.

По бокам расположено два винта, на которые закрепляется верхняя крышка. С их помощью осуществляется пломбирование.

Разновидности счетчика, отличия

Электросчетчик НИК представлен как в однотарифных, так и в многотарифных вариантах. Однотарифные модели:

• НИК 2102-02;
• НИК 2102-04 M2B;
• НИК 2102-02 M1B.

Многотарифные модели:

• НИК 2102-01.E2T;
• НИК 2102-01.E2T1;
• НИК 2102-01.E2TP;
• НИК 2102-01.E2MTP1.

Однотарифные модели идеальны для бытового использования и на предприятиях, работающих в дневное время. Многотарифные счетчики подходят тем, кто использует электрическое отопление в доме. Они имеют функцию отключения нагрузки.

Рекомендуем:  Меркурий 230 — обзор электросчетчика, характеристики

Если в однотарифном приборе показания снимаются с вращающегося циферблате, в многотарифном – сведения выводятся в электронном виде на дисплей.

Технические характеристики

Выделяют следующие характеристики счетчика НИК 2102:

• Класс точности – 1;
• Максимальная допустима сила тока 50А;
• Номинальная сила тока – 5А;
• Чувствительность 12,5мА;
• Средняя наработка на отказ при проведении технического обслуживания до 160000 ч.;
• Частота сети 50 Гц;
• Осуществляется прямое подключение;
• Номинальное напряжение 220V;
• Разрядность счетного механизма 6+1.

Важно! Данный прибор учета электрической энергии выпускается в нескольких модификациях, каждая из которых имеет незначительные отличия.

Срок службы

В среднем срок службы составляет 30 лет. Затем можно провести его ремонт и использовать дальше. При правильной эксплуатации он может работать дольше.

Межповерочный интервал

У модели НИК 2102 он составляет 16 лет. Поверка осуществляется сотрудниками ЖЭКа или управляющей компании. Если прибор окажется неисправным, его придется заменить. В остальных случаях он будет работать дальше.

Как снять показания

Табло не содержит сложных показателей. Оно разделено на две части через точку. В правой части находится красный квадрат, показатели которого составляют доли киловатт. Их переписать не нужно. Чтобы снять показатели счетчика, учитываются только параметры левой части до точки. Используется 6-значность показаний затрат на энергию.

Этих показателей достаточно, чтобы заплатить за свет. По ним же учитывается затраченная электроэнергия. Подробную информацию содержит инструкция по эксплуатации, которая поставляется в комплекте со счетчиком.

Установка счетчика/схема подключения

Если вы покупаете данную модель для использования в частном доме, следует устанавливать его за пределами жилых помещений. Это необходимо, чтобы специалист из энергосбыта мог легко получить доступ к оборудованию и сделать необходимые сверки. Собственники квартир устанавливают счетчики в электрическом щитке, который обычно находится на лестничной площадке.

Рекомендуем:  Как снять показания с газового счетчика?

Подключение не составляет сложностей. Можно использовать руководство пользователя, в котором указана подробная информация. Установка возможна с использованием любых алюминиевых или медных проводов.

Обратите внимание! Между контактами 4 и 5 есть перемычка. Ее необходимо замкнуть в обязательном порядке.

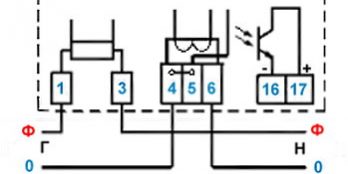

Схема подключения представлена ниже:

Выпускают ли сейчас, средняя цена

Данная модель выпускается на заводе ООО «НИК-Электроника». Это один из самых популярных брендов на Украине и территории СНГ. Средней ценовой диапазон составляет 1000-1200 рублей.

Электросчётчик Ник 2102 – однофазное устройство, предназначенное для использования при подключении в двухпроводную электрическую сеть переменного тока, чтобы замерять фактически израсходованный объём электроэнергии. В зависимости от модификации, энергомер позволяет учитывать показатели по одной или четырём расценкам. Предусмотрена возможность подключения к централизованной системе или автономной эксплуатации прибора.

Корпус устройства выполнен разъёмным и включает глухую заднюю часть и переднюю крышку из прозрачного пластика. Винты, соединяющие составные части корпуса закрываются пломбами.

На передней панели, помимо дисплея, имеется три индикатора, свидетельствующих о подключении прибора, включении тока в обратном направлении и заземлении.

1. электронный дисплей;
2. индикатор функционирования;
3. пломбировочные винты;
4. кнопка «Перегляд»;
5. клеммная крышка;
6. крышка оптопорта;
7. исполнение счетчика
8. испытательный выход;
9. оптопорт;
10. кейс для батарейки с батарейкой питания.

Конструктивные особенности модели гарантируют надёжную защиту от воздействия магнитом с целью фальсификации показаний.

Технические характеристики

Технические характеристики счётчика НИК 2102

Срок службы прибора

Нормативная продолжительность эксплуатации энергомера составляет 30 лет. В течение 3-х лет с момента приобретения покупатель получает право гарантийного обслуживания устройства в случае выхода из строя, обусловленного недоработками при сборке.

Межповерочный интервал

Величина межповерочного интервала прибора – 16 лет. Работник, производящий поверку, должен отразить её результаты в паспорте устройства, с указанием даты. Первоначальная поверка производится у изготовителя.

Стоимость счётчика

Счётчик стоит около 1000 рублей, некоторые модификации отличаются более высокой ценой.

Преимущества прибора

Прибор характеризуется следующими преимуществами:

• простотой и удобством монтажа, возможностью непосредственного подключения;
• широким диапазоном параметров напряжения – от 143 до 253 В;
• низкой погрешностью измерения показателей;
• незначительным потреблением энергии;
• удобной прозрачной передней крышкой корпуса;
• возможностью применения ДИН-рейки для монтажа;
• наличием защиты от хищения электроэнергии;
• компактные габариты.

Габаритные размеры счётчика НИК 2102

Это украинское устройство соответствует стандартам качества, принятым в России и допускает его использование на территории РФ.

Рекомендуем:  Счётчик электроэнергии Нева MT 124 — описание и как снять показания

Как снять показания

Снятие показаний не представляет никакой проблемы, это выполняется очень просто: достаточно записать показания по началу месяца, в конце данного периода, вычесть из большего числа меньшее и умножить на существующую расценку.

Если учёт ведётся по нескольким тарифам, подобная методика должна применяться для каждого.

Разновидности данного счётчика

Прибор производится в 7-ми исполнениях. 3 из них оборудованы электромеханическим счётным устройством и учитывают электроэнергию только по одной расценке. 4 остальных выпускаются с жидкокристаллическим экраном и предназначены для 4-х расценок показателей. Такие модификации в обозначении имеют букву Е.

Расшифровка маркировки счётчиков НИК 2102

2102-02

Базовая однотарифная модель с электромеханическим счётным устройством. Величина рабочего и предельного электротока соответственно 5 и 60 А.

2102-04 М2В

От приведённого выше исполнения отличается значением предельного тока (50А), наличием двух измерительных элементов. Буква В указывает на отдельные особенности конструкции.

2102-02 М1В

Почти полный аналог первой из указанных моделей, за небольшими различиями в форме корпуса.

Модификации 2102 с индексами в маркировке 01.Е2Т, 01Е2Т1, 01Е2ТР, 01Е2МТР1

Перечисленные исполнения оборудованы жидкокристаллическим дисплеем и предусматривают возможность учёта по 4-м расценкам. Характеризуются в незначительных отклонениях по некоторым параметрам. Детальнее характеристики указаны в приложенной паспортной документации.

Установка счётчика

Монтаж прибора выполняется непосредственно в сеть и не требует дополнительных устройств. Для установки используется ДИН-рейка. Подключение выполняется по нижеуказанной схеме:

Схема подключения счётчика НИК 2102

Это надёжное и долговечное устройство удовлетворяет необходимым условиям и требованиям качества, установленным государственными стандартами.

Технический паспорт счётчика НИК 2102

В этом материале: счетчик электроэнергии Ник 2102. Описание прибора, его технические характеристики, схема подключения и конструктивные особенности. Статья дополнена соответствующими фотоснимками и официальной инструкцией от производителя.

Перед тем как рассматривать конструктивные особенности и характеристики счетчика электроэнергии Ник 2102 следует сказать несколько слов о производителе данного прибора учета. Итак, рассматриваемый нами счетчик выпускается одним из крупнейших производителей электротехнических приборов в Европе – компанией «Ник» (центр. Офис – Украина, г. Киев).

А вот собственно и прибор о котором пойдет речь:

Следует обратить внимание, что помимо производства целого ряда средств учета электроэнергии компания выпускает огромнейший ассортимент иной продукции: предохранители, силовые трансформаторы, автоматические выключатели и т.п. Отдельно необходимо вспомнить о разработке и выпуске составляющих компонентов для систем «умный дом». Для тех, кто не совсем в курсе: в данном случае речь идет о системах автоматического контроля и учета потребления энергоресурсов.

Конструктивные особенности

С производителем разобрались, теперь переходим к описанию конструктивных особенностей. Ник 2102 выполнен в довольно компактном пластиковом корпусе. Если сравнивать, то можно с уверенностью утверждать, что рассматриваемый нами электросчетчик на порядок компактнее описанных ранее устройств энергоучета: Нева 103 и Меркурий 201.

Конструктивно корпус счетчика собран из двух частей: основы и «крышки» из прозрачного органического стекла. По боковым торцам корпуса расположены два винта, посредством которых закрепляется верхняя крышка и посредством которых производится пломбирование счетчика.

На лицевой панели электросчетчика Ник 2102 (под крышкой из оргстекла) можно заметить электромеханический счетный механизм, а также три светодиода. Один из светодиодов индицирует наличие входного напряжение, второй – переход в режим «Реверс», третий – в режим «Земля». Что означают два последних режима?

Индикатор «Земля» загорается в том случае, если по фазному и нулевому проводниках протекают, по той или иной причине, разные по величине токи. Что касается индикатора «Реверс», то он может загораться в следующих случаях:

•  если по проводникам (нулевому/фазному) протекает одинаковый по величине электрический ток, однако это ток протекает в обратном направлении;
•  если нагрузка полностью отключена от электросчетчика и ток в нагрузке равен нулю.

Ну и последнее о чем следует упомянуть так это о клеммах подключения электросчетчика Ник 2102. Скрыты они под небольшой пластиковой крышечкой, фиксируемой винтом. Кстати, этот винт также используется для пломбирования прибора.

Основные технические характеристики электросчетчика

Для максимальной наглядности технические характеристики отражены в таблице ниже:

Параметр	Показатель
— Номинальная сила тока, А	5
— Максимально допустимая сила тока, А	50
— Чувствительность прибора, мА	12,5
— Класс точности	1
— Гарантийный срок службы, лет	30
— Вес устройства, кг	1

Важный момент: рассматриваемый нами электрический счетчик выпускается в нескольких модификациях. Соответственно, та или иная модификация обладает разными тех. характеристиками. Расшифровка осуществляется по технологическому номеру прибора:

Схема подключения счетчика Ник 2102

Схема подсоединения данного прибора отражена на рисунке ниже. Монтаж может осуществляться с использованием абсолютно любых алюминиевых и медных проводников (например: ПУГНП или ПВС).

Важный момент: перемычка между контактами 4 и 5 должна быть в обязательном порядке замкнута.

Вот собственно и все. Напоследок, как и было обещано, паспорт электросчетчика: инструкция счетчика Ник 2102. Если у вас остались вопросы по данной теме, можете задавать их при помощи формы комментирования.
