Электросчётчик Нева 103 – однотарифный, однофазный прибор, подключаемый к двухпроводной сети и измеряющий потреблённый расход активной составляющей электроэнергии. Изделие рассчитано на работу в условиях квартиры, частного дома, гаража, дачи или объекта другого индивидуального потребителя.
Вид счётчика – Нева 103
Устройство и принцип работы
Составные части аппарата, размещённые в цельном не разборном корпусе:
- токовый датчик;
- датчик напряжения;
- электронная преобразующая плата;
- электро-механическое счётное устройство.
Дополнительное оснащение прибора – электрический выход для испытаний и светодиодный индикатор, сигнализирующий об интенсивности расхода ресурсов.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | 1 |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50±2,5 |
| Рабочий диапазон напряжений, В | от 161 до 276 |
| Базовый (максимальный) ток, А | 5 (60); 5 (80) |
| Стартовый ток (порог чувствительности) | 0,004Iб |
| Дополнительная погрешность счетчиков в рабочем диапазоне напряжений от 0,7 Uном до 1,2 Uном, не более, % | ±0,7 |
| Потребляемая мощность: | |
| Полная мощность, потребляемая: | |
| Тип счетного устройства | Электромеханическое |
| Разрядность счетного механизма | 99999,9 |
| Подключение к сети | Прямое |
| Максимальная площадь сечения проводников, мм² | 50 |
| Рабочий диапазон температуры воздуха, °С | от -40 до +70 |
| Габаритные размеры (длина, ширина, высота), мм | 93×92×63 |
| Масса, кг | 0,36 |
| Способ крепления | рейка ТН35 |
| Средняя наработка до отказа, час | 280000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 713 |

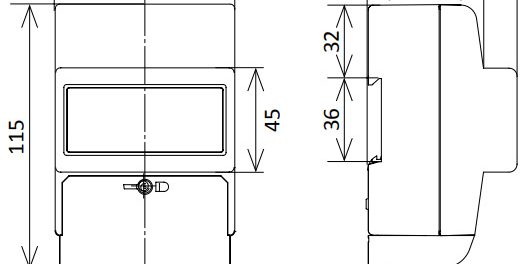

Размеры счётчика электроэнергии – Нева 103
Документация
Паспорт: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Проспект производителя для модели 1S0 230V 5(60) A: Смотреть
Проспект производителя для модели 1S0 230V 5(80) A: Смотреть
Проспект производителя для модели Нева 103/5 (снята с производства): Смотреть
Каталог продукции Нева: Смотреть
Прайс на приборы Нева: Смотреть
Гарантия на прибор
Изготовителем гарантируется соответствие изделия положениям государственных нормативов, устанавливающих требования к метрологическому оборудованию.
Продолжительность гарантийного обслуживания продукции:
- 6 лет от совершения покупки или даты установки;
- 7 лет от момента выпуска.
Гарантийные обязательства не распространяются на аппараты, повреждённые реализаторами или потребителями в результате нарушения условий перевозки, установки, подключения или эксплуатации.
Счётчик, предоставляемый на ремонт, должен сопровождаться оригинальным паспортом. Гарантийные обязательства производителя поддерживаются официальными дилерами продукции.
Преимущества прибора
Преимущества модели следующие:
- удобство крепежа и подключения;
- простота снятия данных;
- надёжная защита, благодаря простой конструкции корпуса;
- длительный срок эксплуатации и большой межповерочный интервал;
- разумная ценовая политика;
- продолжительная гарантия;
- привлекательный внешний вид;
- присутствие сигнализации, указывающей на интенсивность потребления.
Разновидности счётчика
Прибор выпускается в 2-х исполнениях, различающихся характеристиками электротокового датчика:
- 1S0 230V 5(60) А – модель, рассчитанная на базовую и предельную величины электротока соответственно 5 и 60 А;
- 1S0 230V 5(80) А – отличается от предыдущей модели характеристикой максимального электротока (80 А).
Расшифровка маркировки счётчика – Нева 103
Снята с производства модель Нева 103/5, предусматривающая возможность установки дополнительного токового датчика и выпускаемая в двух аналогичных исполнениях.
Снятие показаний
Правила снятия показаний:
- выписывается целое значение кубометров газа, не учитывая десятичный разряд;
- опускаются начальные нули.
Снятие показаний со счётчика – Нева 103
Последовательность снятия данных:
- Выписывается показатель, отмеченный на роликах циферблата.
- От записанного числа отнимаются показания по прошлому периоду.
- Полученная разность умножается на стоимость одного кубического метра.
Можно ли сэкономить
При использовании счётчика по назначению, с соблюдением технических условий, предусмотренных изготовителем, потребителю гарантируется точный учёт израсходованной электроэнергии.
Законные способы экономии предполагают бережливое отношение к расходу ресурсов, использование современных экономичных потребляющих устройств и разумное комбинирование источников энергии.
Надёжная защита аппарата исключает самовольное снижение показаний и грозит нарушителю серьёзными штрафными санкциями.
Подключение счётчика
Минимальный квалификационный допуск электромонтёра для подключения устройства – не менее III группы электробезопасности.
Прибор устанавливается на ДИН-рейку. Провода подсоединяются к клеммам, согласно схеме, указанной в паспорте, при обязательном отключении подачи энергии.
Схема подключения счётчика – Нева 103
Рекомендованное производителем усилие затяжки – 1,6 Н*м.
После наложения пломб, соответствующая запись о подключении производится в предусмотренной для этого графе паспорта представителем организации, устанавливающей прибор.
Электрический счетчик Нева 103 представляет собой однотарифное устройство, однофазного исполнения, применяемое в частном секторе (маленькие объекты, дома, дачи, гаражи, квартиры).
Счетчик Нева 103 разрешен для использования в нашем государстве, а также в странах содружества, внесен в госреестр электроизмерительных устройств.
Особенности данного прибора
- Счетчик электроэнергии Нева 103 предназначается для считывания активной электроэнергии;
- Крышка клеммника прибора учёта перекрывает возможность визуально увидеть способ ввода кабельной продукции к клемменным зажимам;
- Счетчик НЕВА 103 1SO оснащен усовершенствованной защитной системой от действия электромагнитного излучения;
- Прибор способен производить качественный учет потребляемой электроэнергии, даже при смене направления тока;
- Конструкция оснащена оптическим, а также электрическим диагностирующим выходом, которые могут быть использованы для собирания сведений о расходе электроэнергии;
- Электросчетчик Нева 103 оснащен системой безопасности от всех видов электрических помех;
- Счётчик произведен из пожаробезопасного материала;
- Исходя из расходуемого электричества, на корпусе устройства пульсирует световой индикатор;
- Устройство простое в эксплуатации и удобное при осуществлении монтажа.
Технические сведения об изделии
| Класс точности изделия | 1 |
| Допустимое напряжение сети, В | 230 |
| Номинальные значения напряжений | 220 В ± 20% |
| Нормальный диапазон частот, Гц | 50 ± 2,5 |
| Номинальный (максимальный) ток, А | 5(60); 5(80) |
| Вид данных на цифровом дисплее | 00000,0 |
| Конструктивные особенности монтажа | DIN-35 |
| Габариты, мм | 115х78х65 |
| Вес, г | 360 |
| Время между поверками, лет | 16 |
| Конструктивное исполнение датчика тока | Шунт |
| Возможность монтажа | DIN-рейка |
| Учетный девайс | ЭМОУ с дополнительной защитой |
| Показатель температур, °С | -40 … +60 |
Рекомендуем: Однотарифный или двухтарифный счетчик
Интервал между поверками и срок службы
Эксплуатация до отказа, указанная фирмой-изготовителем этого устройства, составляет 280 тысяч часов. Период эксплуатации устройства (среднее значение) по этим же документам достигает 30 лет.
Производитель предоставляет на него официальную гарантию – 5 лет с момента выпуска продукции, указанной на упаковке.
Межповерочный интервал электросчетчика на территории РФ – 16 лет.
Хотя прибор и имеет прочный защитный корпус, защищающий его от перепадов температур и других агрессивных воздействий окружающей среды, но всё-таки компания – производитель, рекомендует устанавливать счётчик в закрытом помещении, либо в электрическом щитке.
Как снять показания счетчика нева 103
Каких-либо особенностей при снятии показаний с данной модели счётчика нет. Прибор достаточно прост в исполнении. Вся необходимая для снятия информация расположена на дисплее, чтобы записать расход электроэнергии за выбранный вами период, необходимо произвести запись слева направо цифр до запятой. После неё указываются десятые доли израсходованных киловатт, которые при оплате не учитываются.
Расход потребляемой электроэнергии ведется нарастающим итогом, чтобы узнать, сколько вы потребили электроэнергии за определенный период, надо из текущих показаний счётчика вычесть предыдущие.
Установка и схемы подключения электросчётчика к сети
Счетчик нева 103 1so при установке крепится на рейку типа ТН-35. Корпус устройства выполнен в компактном исполнении, благодаря чему установка производится совместно с автоматами включения и устройством защитного отключения в электрический щиток любого исполнения, беспрепятственно.
Для подключения электросчетчика можно воспользоваться нижеприведенной схемой, либо руководством по эксплуатации, в котором всё подробно описано.
Схема подключения к электрической сети прибора учета НЕВА 103
Доброго дня или вечера дорогие читатели! Сегодня мы разберем в плане технических характеристик счетчик электроэнергии Нева 103.
Нева 103 — это однофазный и однотарифный прибор учета электрической энергии. Конструкция корпуса счетчика не разборная. Устанавливается Нева 103 1s0 на DIN-рейку 35. Данный электросчетчик предназначен для использования в квартирах и гаражах с умеренным потреблением электроэнергии.
Счет ведется на электромеханическом барабанном циферблате. Имеется импульсный индикатор потребления электричества, который мигает пропорционально потреблению. Учет ведется нарастающим итогом.
Производитель Нева 103 1so компания «Тайпит». Счетчик выполнен в соответствии с ГОСТ и занесен в реестр измерительных приборов.
В счетчике предусмотрена защита от воздействия магнитного поля различным магнитов, т.е остановить или отмотать счетчик не получится, или будет проблематичным. Так же прибор ведет правильный учет при смене направления тока. Рассмотрим технические моменты счетчика.
Технические характеристики
- Перепады температур окружающей среды счетчик выдерживает большие от -40 до +60. Спокойно можно ставить на улице если климатические условия позволяют, только в сухом и защищенном от влаги месте.
- Номинальное напряжение электросчетчика 220 Вольт а рабочее +-20%
- Частота сети 50Гц
- Базовый и максимальный ток 5(60); 5(80)
Класс точности
Класс точности измерений Нева 103 относится к первому (1). Это соответствует большинству современных счетчиков, в более старый моделях класс точности бывает 2. А в современных приборах учета еще и 0,5.
Межповерочный интервал
Межповерочный интервал электросчетчика Нева 103 составляет — 16 лет. Т.е каждые 16 лет с момента предыдущей поверки которая указана в техническом паспорте нужно вызывать метролога для того чтобы он проверил прибор на исправность и правильность учета электричества. Если не пройти поверку счетчика во время могут пересчитать расходы по увеличенной ставке.
Срок службы
Срок службы Нева 103 составляет не менее 30 лет, это среднее значение срока эксплуатации счетчиков электроэнергии. Гарантию производитель дает в течение 5 лет с даты выпуска. Минимальное количество часов наработки на отказ равняется 280 000 часов или около 32 лет непрерывной работы счетчика. По сравнению с показателями других электросчетчиков срок наработки на отказ немалый. В других заявляют срок службы так же не менее 30 лет, хотя наработка на отказ около 15 лет.
Снимаем показания
Для того чтобы правильно снять показания со счетчика Нева 103 можно открыть инструкцию по эксплуатации или руководство пользователя, хотя для однотарифных счетчиков проблем в снятии возникнуть не должно. Для считывания и записи показаний переписываем все цифры слева направо до знака запятой и до выделенной цветом цифрой. Значность или разрядность Нева 103 — 7 знаков, учитываются при снятии 6. Так как последний 7 крайний правый разряд указывает десятые доли киловатт.
Схема подключения
Для того чтобы правильно подключить счетчик можно воспользоваться следующей схемой подключения из официального паспорта устройства. Так же схему можно посмотреть в приложенном паспорте ниже.
<center></center>
Для более подробного изучения характеристик и правил эксплуатации счетчика можно посмотреть паспорт на прибор. Бывает так что паспорт со временем утерян, но без его наличия при проверке, поверку счетчика произвести будет невозможно.
Выкладываем ниже паспорт, в котором вы можете прочитать дополнительно о конструктивных особенностях.
Паспорт НЕВА 103.PDF
Приобрести электросчетчик Нева 103/1SO можно по цене в среднем по России от 550 до 850 руб, в зависимости от региона и города продажи. Цена приемлемая и является средней для однофазных однотарифных счетчиков.
Для выбора прибора, учитывающего расход потреблённой электроэнергии в небольшом частном доме или квартире, оптимальный выбор – электросчётчик Нева 103. Это однофазное устройство рассчитано на определение показателей по одному тарифному плану и соответствует всем установленным стандартам качества для подобного оборудования.
Технические характеристики
Технические характеристики счётчика НЕВА 103Габаритные размеры счётчика Нева 103
Срок службы прибора
Расчётная продолжительность службы устройства – 30 лет с момента выпуска, количество часов работы – 280 тысяч. Официальная гарантия производителя распространяется на первые 5 лет, что позволяет потребителю предъявить энергомер к бесплатному ремонту или замене в случае непригодности к восстановлению. Обязательное условие – выход из строя должен быть обусловлен заводским браком, а не допущен в результате неправильной эксплуатации.
Межповерочный интервал
Изначально электросчётчик поверяется на заводе, дальнейшая поверка производится с периодичностью не реже одного раза в 16 лет, если речь идёт о территории РФ. Сроки поверки в других государствах определяются местными законодательными нормами. Внеочередная поверка необходима, если прибор подвергся ремонту или перестановке. Работы выполняются специалистами организации, обладающей соответствующими полномочиями, дата и результаты отображаются в паспорте.
Стоимость счётчика
Это недорогое устройство предлагается специализированными дилерами по цене от 450 рублей. Стоимость различается, в зависимости от выбранного продавца, места и способа приобретения.
Как снять показания
В особенностях снятия показаний несложно разобраться. Данные отображаются с последующим увеличением. Поэтому показатели записываются из расчёта за месяц: сперва – начальное значение, затем – по концу данного периода, вычитанием определяется разница и умножается на величину тарифа. Используется целое число, после запятой(красный прямоугольник).
Рекомендуем: Счётчик Энергомера ЦЭ6803В — описание и технические характеристики
Разновидности данного счётчика
Выпускается четыре исполнения энергомера, отличающиеся некоторыми особенностями.
Нева 103 1SО 230V 5(60)A
Характеризуется одним шунтом, два последних числа в маркировке указывают на номинальное и предельное значение тока.
Нева 103 1SО 230V 5(80)A
Разница с предыдущей модификацией состоит лишь в показателях максимального тока. Все остальные параметры и комплектация аналогичны.
Нева 103 1SТО 230V 5(60)A, Нева 103 1SТО 230V 5(80)A
В данных модификациях установлено по два токовых датчика – шунта, одна от другой они различаются только значениями предельного тока.
Расшифровка маркировки счётчиков Нева 103
Установка счётчика
Для монтажа устройства не требуется особенная квалификация. Предварительно в необходимом месте крепится ДИН-рейка, на которую посредством пазов на задней стенке корпуса устанавливается счётчик. Для установки устройства необходимо обеспечить необходимые температурные и влажностные условия окружающей среды, в соответствии с требованиями изготовителя, указанными в руководстве по эксплуатации.
Подключение прибора должен выполнять квалифицированный электрик организации – поставщика электроэнергии. Подключение должно осуществляться по следующей схеме:
Схема подключения Нева 103
При зажатии контактов следует обеспечить необходимую плотность, поскольку в случае недостаточной фиксации проводов в ходе дальнейшей эксплуатации счётчика последует перегревание места подсоединения. В результате прибор выйдет из строя, а ремонт пользователю придётся выполнять за свой счет, поскольку не соблюдались правила, предусмотренные изготовителем. Периодическая, дважды в год, проверка плотности зажима контактов позволит обеспечить контроль сохранения усилия фиксации.
Технический паспорт счётчика НЕВА 103
Содержание статьи:
Для учета электроэнергии в быту, на промышленных предприятиях, а также в энергетических компаниях используют специальные устройства. Электросчетчик Нева имеет высокий уровень надежности, разработан с учетом пожеланий пользователей. Счетчик предназначен для установки в жилых и общественных зданиях, а также в коттеджах, дачах, гаражах.
Описание счетчика Нева
Электросчетчик Нева
Счетчики NEVA классифицируют как электромеханические и электронные. Новые модели обладают следующими качествами:
- точность показателей;
- защита от кражи электроэнергии;
- после установки включаются автоматически;
- работа происходит без помощи человека;
- небольшие габариты.
Нева – счетчик электроэнергии, который используют для измерения и контроля активной энергии, как в однофазных, так и трехфазных сетях переменного тока. Однофазные счетчики ведут учет в двухпроводных сетях с напряжением 220 В. Трехфазные учитывают переменный трехфазный ток в трех и четырех проводных сетях с номинальной частотой 50 Гц.
Все чаще используется трехфазная сеть, что дает возможность напрямую подключать мощные электроприборы – электрокотлы, обогреватели, электроплиты, асинхронные двигатели.
Технические характеристики
Электросчетчик однофазный многотарифный НЕВА МТ 124 AS E4P 5(60)
Приборы Нева оснащены электромеханическим отсчетным устройством (ЭМОУ) или имеют жидкокристаллический индикатор (ЖКИ). Учет энергии ведется в киловатт-часах. Модели для однофазных и трехфазных сетей отличаются:
- по устройству счетного механизма;
- величине базового и максимального тока;
- конструкции корпуса и способу монтажа.
Рабочая температура варьируется для ЖКИ приборов от -20° до +55°, для ЭМОУ от -40° до +55°. Они рассчитаны на атмосферное давление 630–800 мм рт.ст. при относительной влажности не более 90% в условиях 30°С.
Устройства отличаются по степени защиты от проникновения пыли и воды. Для приборов с установкой на DIN-рейку степень защиты IP40, для остальных IP51.
Эл.счетчики Нева имеют следующие характеристики надежности:
- среднее количество часов наработки до отказа 160 тысяч;
- интервал между поверками 16 лет;
- срок службы рассчитан на 30 лет;
- сохранение данных в памяти не менее 10 лет.
Приборы имеют сертификат безопасности и электромагнитной совместимости, соответствуют нормативным и техническим документам. Цены формируются в зависимости от типа и модели счетчика, наличия товара, торговой сети, региона и других условий.
Как снять показания
Для снятия показаний используют цифры, находящиеся слева от запятой
Снимать показания индукционного счетчика просто. После установки прибора начальные данные указаны в акте. По истечении месяца нужно записать все цифры до запятой, которые есть на табло. Разница между числами составляет расход электроэнергии за месяц. Умножив количество киловатт на тариф, получается сумма оплаты.
Абонентская служба энергосбыта принимает показания и автоматически формирует квитанцию. Пользователю остается только оплатить счет. Но для контроля вычисления можно производить самостоятельно. Импульсные электронные приборы не ошибаются. Они имеют различные способы защиты. Их невозможно замедлить, остановить, отключить или пустить в другую сторону.
Электронный прибор имеет табло, где отображается количество киловатт, дата, время работы и другие сведения. Данные меняются через несколько секунд. Чтобы вычислить расход по отдельному тарифу, следует снимать и выписывать начальные и конечные показания по каждой зоне за отчетный месяц.
Из-за большого разнообразия электронных моделей невозможно выработать единый алгоритм действий по снятию показаний. Каждое устройство комплектуется подробной инструкцией. Практически все приборы подобного рода хранят в памяти данные предыдущего отчетного периода.
Разновидности счетчиков
Электросчетчик Нева 101
Все модели этой серии имеют современный дизайн, изготовлены из высококачественных материалов, неподдающихся горению. Устройства для однофазных и трехфазных сетей имеют сходные характеристики, отличаются по некоторым нюансам и способу крепления.
Счетчик электроэнергии Нева 101 – распространенная и надежная модель. Счетчик рекомендован для установки в быту, рассчитан на однофазную цепь. Имеет защиту от воздействия магнита. Крепится на три болта. Его размеры и крепежи соответствуют параметрам индукционных приборов, что упрощает монтаж в случае замены старого устройства. Цена счетчика от 928 руб.
Нева 103 1SO – это однофазное, однотарифное устройство учета электричества. Подойдет для использования с умеренным потреблением энергии – квартира, гараж. Можно установить на улице, в сухом месте. Корпус счетчика не разборный. Имеет электромеханический барабанный циферблат. Импульсный индикатор мигает пропорционально потреблению. Устанавливают прибор на DIN-рейку. Стоимость 984 руб.
Нева 112
Нева 112 однофазный многотарифный прибор. Позволяет вести учет по четырем тарифам – день, ночь, полупик, резерв. Подходит для квартир, а также общественных зданий, предприятий и других объектов. Данные фиксируются отдельно для каждого тарифного плана. Управление информацией выполняется вручную нажатием кнопки. Стоимость модели около 1300 руб.
Нева 303 – трехфазный однотарифный прибор. Используется в трех и четырехпроводных цепях переменного тока. Имеет электромеханический счетный механизм, пофазные индикаторы контроля нагрузки, датчик тока. Минимальная цена прибора 2199 руб.
Счетчик трехфазный двухтарифный Нева используется для измерения и учета энергии переменного тока по временным зонам суток – день ночь, пик, полупик. Отсчетное устройство – ЖКИ, класс точности 1, степень защиты IP50. Электросчетчик Нева МТ 324 может быть установлен на предприятиях, в торговых помещениях, квартирах с высоким потреблением электроэнергии. Стоимость прибора от 2468 руб.
Установка прибора
Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.
Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.
Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.
Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.
Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.
К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.
При необходимости замены средства учета важно выбирать правильный сертифицированный прибор, соответствующий сети. Подключить однофазный электрический счетчик можно самостоятельно. Трехфазное устройство требует наличия допуска. Перед установкой необходимо ознакомиться с инструкцией. При монтаже устройства следует четко придерживаться последовательности действий и проверять надежность соединений.
Используемые источники:
- https://myschetchik.ru/elektroenergii/neva-103
- http://maloplatim.ru/neva-103.html
- https://schetchik-info.ru/neva-103/
- https://pouchetu.ru/elektricheskij/neva-103
- https://strojdvor.ru/elektrosnabzhenie/texnicheskie-xarakteristiki-i-sxema-podklyucheniya-elektroschetchikov-neva/
