Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со счетчиками Энергомера занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.
Если вы еще не определились, какой электросчетчик купить себе домой, статья «Как правильно выбрать электросчетчик для дома» поможет вам выбрать именно тот счетчик, который вы хотели.
Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.
Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии:
1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.
2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.
3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04
Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.
В стандартную комплектацию счетчика Меркурий 201 входят:
- Собственно, сам счетчик Меркурий 201.
- Паспорт и инструкция на счетчик Меркурий 201.
- Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.
У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:
Как видно из паспорта на счетчик Меркурий 201, они выпускаются:
- с максимальным током на 60 или 80 А;
- с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
- с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
- могут комплектоваться модемом для удаленного снятия показаний;
- разное количество передаваемых импульсов (телеметрия).
На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.
Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.
Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.
Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

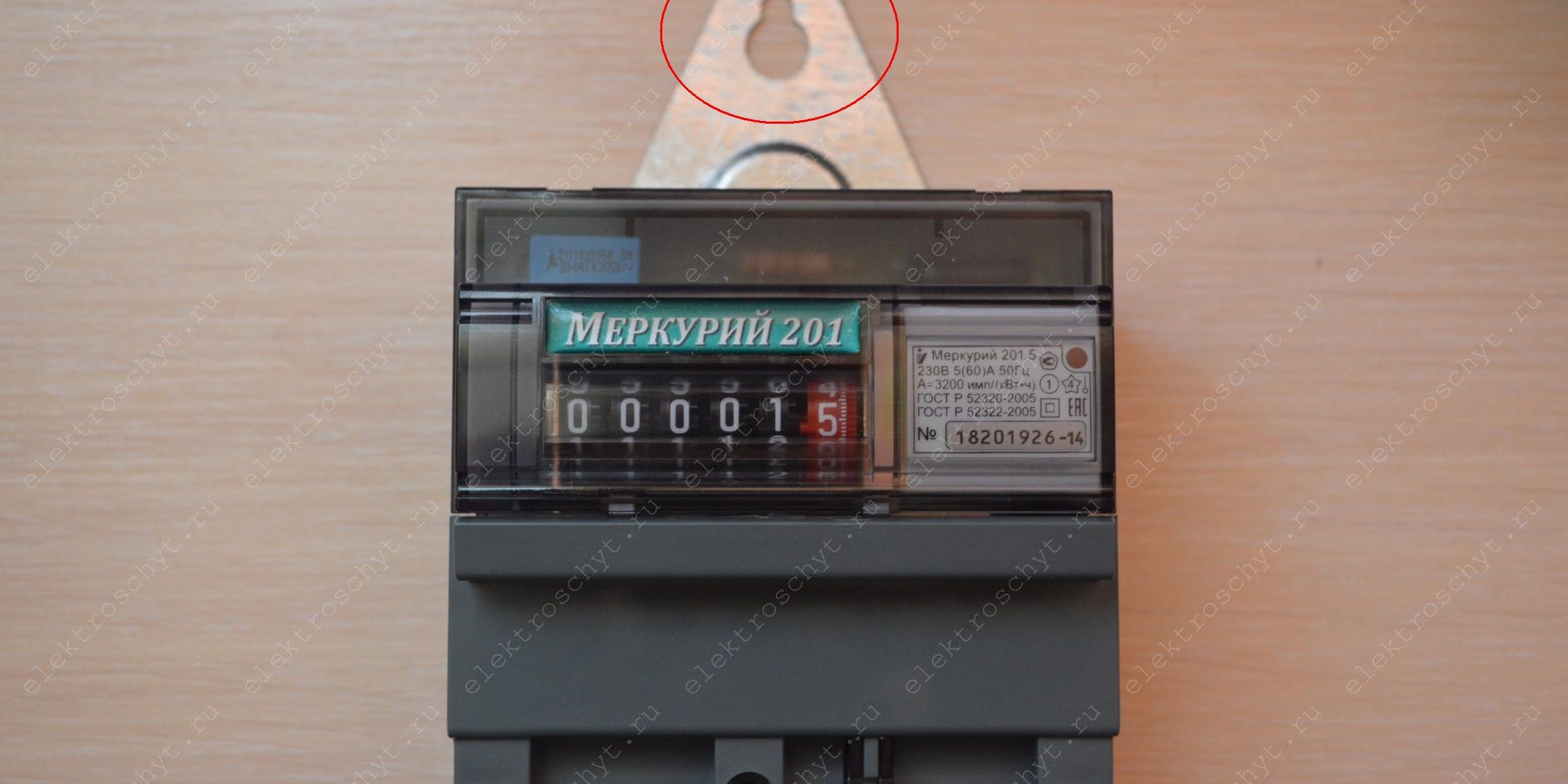

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.
Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье «Замена электросчетчика».
Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.
Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.
Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.
Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.
После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.
Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.
Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.
Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.
Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.
Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.
Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:
| Электросчетчик | Производитель | Ширина,мм |
| Меркурий 201 | Инкотекс | 105 |
| СЕ101-R5 | Энергомера | 89 |
| Нева 103 | Тайпит | 78 |
Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.
Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.
Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье «Схема подключения однофазного счетчика».
Спасибо за внимание.
Счётчик Меркурий 201 – однофазное однотарифное устройство для определения расходных показателей по активной электрической энергии и мощностным параметрам переменных двухпроводных сетей. Изделие подходит к применению частными лицами или компаниями в целях индивидуального коммерческого или организационного учёта потреблённой электроэнергии, при условии установки в защищённом помещении.
Вид счётчика – Меркурий 201
Устройство и принцип работы
В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:
- клеммная планка с шунтом;
- электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
- встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
- жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).
Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой
Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Номинальное напряжение (Uном), В | 230 |
| 0,9 — 1,1 | |
| 0,8 — 1,15 | |
| 0 — 1,15 | |
| Базовое значение тока (Iб), А | 5 или 10 |
| Максимальное значение тока (Imax), А | 60 или 80 |
| Класс точности | |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность), А, не более: | |
| Постоянная (передаточное число) счетчиков, имп/кВт*ч | 6400 или 5000 или 3200 |
| Жидкокристаллический индикатор: | |
| Отсчетное устройство: | |
| Количество тарифов | 1 |
| Полная мощность, потребляемая цепью тока, В*А, не более | 0,1 |
| Активная мощность, потребляемая цепью напряжения, Вт, не более: | |
| Полная мощность, потребляемая цепью напряжения, В*А, не более: | |
| Габаритные размеры счетчика, мм, не более: | |
| Масса счетчика, кг, не более | 0,34 |
| Средняя наработка до отказа, час. | 220000 |
| Нормативный срок службы, лет | 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 660 |
Габаритные размеры счётчика – Меркурий 201
Документация прибора
Каталог счётчиков – Меркурий: Смотреть
Сертификат: Смотреть
Свидетельство: Смотреть
Описание типа: Смотреть
Гарантия на прибор
Изготовитель принимает продукцию на гарантийный ремонт, если на протяжении 3-х лет от дня установки или после 42 месяцев от даты производства произойдёт отказ, обусловленный заводским браком.
Потребитель или торговая организация, предоставляющая изделие для гарантийного обслуживания, должна приложить паспорт аппарата. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства.
Частота индикации
Прибор снабжён индикатором, указывающим на интенсивность расхода. В зависимости от исполнения отмечается разная цена одного импульса. Постоянная составляет 3200, 5000 или 6400 импульсов, т. е. расход 10 Вт*ч будет соответствовать для различных моделей 32-м, 50-ти или 64-м импульсам индикатора.
Преимущества прибора
Производитель предлагает продукцию со следующими достоинствами:
- защитой от постороннего воздействия;
- привлекательным исполнением корпуса и экрана;
- компактными габаритами;
- удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
- возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
- наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
- доступной ценой;
- соответствием установленным государственным стандартам по точности измерения;
- функцией записи основных характеристик во встроенной памяти;
- энергонезависимости по причине наличия автономного питания;
- долговечности и продолжительного интервала между поверками.
Разновидности счётчика
Изготовитель выпускает данную модель в шести исполнениях:
- 201.2 – модификация с жидкокристаллическим дисплеем, величиной постоянной – 6400 имп. за кВт*ч и величиной рабочего (предельного) электротока соответственно 5 (60) А;
- 201.4 – от предыдущего варианта отличают токовые параметры, составляющие 10 (80) А;
- 201.5 – токовые характеристики аналогичны исполнению 201.2, но вместо ЖКИ установлено роликовое механическое табло, а постоянная вдвое меньше;
- 201.6 – полный аналог предыдущего исполнения, с токовыми параметрами, идентичными модели 201.4;
- 201.7 – аналогичен модели 201.5, отличается исполнением корпуса;
- 201.8 – исполнение с величиной тока 5 (80) А, постоянной – 5000 имп. за кВт*ч и ЖКИ.
Характеристики разновидностей Меркурия 201
Кроме указанных особенностей все исполнения производится с классом точности 1 и 2 и компонуется в 4-х вариантах корпусов.
Замена батарейки
Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.
Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.
После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.
Снятие показаний
Для снятия показаний потребителю необходимо:
Снятие показаний со счётчика – Меркурий 201
- Записать число (обведено синей рамкой на фото), указывающее целое значение киловатт-часов с жидкокристаллического дисплея или роликового табло (в зависимости от модификации). Дробные доли, не подлежащие учёту, отображаются справа от запятой. Для исполнений с ЖКИ их будет две, для механического табло – одна, выполненная красным цветом.
- От показаний отнимаются предыдущие.
- Результат умножается на стоимость одного киловатт-часа.
Можно ли сэкономить
Изделие допускает экономию электроэнергии, если потребитель разумно использует энергетические ресурсы и подключает приборы, отличающиеся экономичными показателями. Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.
Подключение счётчика
Перед подключением аппарата подача электричества отключается. Изделие монтируется на ДИН-рейку, снимается крышка клеммной коробки, подключаются провода, согласно схеме, представленной в паспортной документации. Дополнительно схема выполнена на крышке клемм.
Схема подключения счётчика – Меркурий 201
Для моделей с ЖКИ и модемом потребуется дополнительная настройка программного обеспечения изделия.
К выполнению работ допускается электромонтёр с группой электробезопасности от третьей и выше.
После подключения производится соответствующая запись в графе паспорта о вводе электросчётчика в эксплуатацию.
<index>
Однотарифный счетчик Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частотой 50 Гц. Устройство обеспечивает регистрацию и хранение показаний электроэнергии и удобно для установки в квартиру, гараж или загородный дом.
Особенности в конструкции
Конструктивно все счетчики электроэнергии серии 201 исполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае отсчетной системой выступает барабан, во втором — жидкокристаллический дисплей. И барабан, и дисплей расположены на лицевой панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взломов и обеспечивает достаточную герметичность.
Прибор компактен, фиксируется на стене или иной поверхности с помощью дин-рейки. Такой вариант крепления является наиболее надежным.
Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода подключаются винтовым соединением.
Чтобы определить, сколько места занимает в электрическом щитке счетчик серии Меркурий 201, необходимо знать число модулей прибора. В различных моделях оно может не совпадать. Встречаются случаи, когда электрощиты не подходят под габариты устройства учета, и под них приходится вырезать специальные отверстия. Только в этом случае возможно прочно закрепить электросчетчик внутри щитка на дин-рейку. Узнать, сколько модулей занимает счетчик Меркурий 201, можно, ознакомившись с параметрами его модификаций.
Основные и дополнительные характеристики
В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.
Основные характеристики:
- номинальное напряжение сети — 230 В;
- номинальный ток — 5(60) — 10(80) А;
- порог чувствительности — 10/20/40 мА;
- диапазон температур в пределах -40…+75⁰С;
- масса — 0,25 (0,35) кг.
Дополнительные характеристики:
- срок службы — 30 лет;
- гарантийный срок эксплуатации — 3 года.
Читайте также: Что такое байпас в стабилизаторе напряжения — принцип работы стабилизаторов
Модификации
Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.
Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч — 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность — 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.
Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.
Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.
Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.
Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.
Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.
Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.
Читайте также: Что делать если остановился или сломался электросчетчик в квартире?
При отключении функции экономии счетчик функционирует в заводском режиме.
Схема подключения
Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения. Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом).
Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.
Для подключения провода есть 4 позиции:
- Питающей фазы от вводного автомата.
- Фазной нагрузки на питание помещения.
- Нулевого провода от вводного автомата.
- Нулевого провода нагрузки на питание помещения.
Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.
Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.
Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой.
Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.
Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика. Также нужно обращать внимание на соответствие по мощности и диаметру.
Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:
- класс точности;
- даты изготовления и поверки;
- номер занесения в Госреестр средств измерения.
Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.
Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.
Читайте также: Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?
Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.
Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.
Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.
Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.
</index>
Похожие статьи
Что такое варистор, основные технические параметры, для чего используетсяУстройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейСодержание статьи:
Энергетические ресурсы необходимы для нормальной жизнедеятельности людей. Для учета потребления электроэнергии используются специальные приборы – счетчики. Они помогают представителям компаний, поставляющих электричество, узнавать, какое количество энергии потратили жильцы квартиры и сколько они должны заплатить. Современный электросчетчик Меркурий отличается высокой точностью показаний потребляемой электроэнергии.
Как выбрать устройство учета электроэнергии
Однофазный однотарифный счетчик Меркурий 201.5
Аппаратов, которые производят учет данных о расходе электрической энергии, на рынке существует множество. Неопытному пользователю будет сложно разобраться во всех характеристиках и выбрать оптимальный прибор. В первую очередь нужно обратить внимание на такие критерии:
- Для какого тока будет использоваться счетчик – переменного или постоянного.
- Однотарифные или многотарифные.
- Метод вывода данных – электронные или механические.
- В какую сеть будет подключаться – однофазные или трёхфазные.
Затем выбирается модель по таким параметрам как нагрузка, рабочий ток, стоимость, срок службы. Найти лучшее устройство для дома можно среди изделий Меркурий.
Описание электросчетчиков Меркурий
Счетчики Меркурий 201 выпускаются в различных модификациях
Счетчики Меркурий производятся российской компанией Инкотекс. Устройства выпускаются в различных модификациях, отличающихся своими техническими характеристиками. Конструкция всех моделей одинакова. Внешне счетчик выглядит как прямоугольный пластиковый корпус с жидкокристаллическим экраном. Меркурий – безвинтовой, поэтому исключается возможность несанкционированного взлома устройства учета.
Стандартная комплектация включает в себя сам электросчетчик, паспорт и инструкцию по эксплуатации. На приборе обязательно должна быть наклейка-голограмма, по которой можно определить, что устройство является оригинальным.
На лицевой стороне расположен дисплей, с помощью которого считываются показания. Рядом есть табличка с техническими характеристиками электроприбора. Нижняя панель является съемной и используется для защиты контактов. Подключение производится винтовым соединением. На задней панели размещена наклейка со схемой подключения.
Электросчетчик имеет компактные размеры 105 х 105 х 65 мм. Его вес составляет примерно 250-350 грамм. Монтируется на DIN рейку без использования дополнительных фиксирующих устройств.
Основные требования к счетчику
Образец сертификата соответствия на счетчик
Покупая электросчетчик Меркурий, следует убедиться, что он соответствует следующим критериям:
- Класс точности первый или второй. Погрешность должна составлять 1-2%, не более.
- На счетчике должны быть указаны дата выпуска и проверки. Эти данные должны совпадать с записанными в паспорте.
- Наличие идентификационного номера, по которому можно найти счетчик в Госреестре. Номер на корпусе обязательно должен совпадать с написанным в паспорте и гарантийном талоне.
- Есть защитная голограмма.
- Гарантийная пломба не должна быть повреждена или сорвана.
Только после проверки соответствия всем этим факторам можно оформлять покупку.
Основные и дополнительные характеристики
Технические характеристики электосчетчика Меркурий 201
Технические характеристики в каждой модификации отличаются. Для них различны такие параметры, как максимально допустимая нагрузка, рабочее напряжение, рабочий ток, способ индикации и передаточное число.
К дополнительным характеристикам относятся:
- Диапазон рабочих температур. Средние значения от -20 до +55. На некоторых модификациях минимальная температура составляет -40 – обычно на устройствах с барабанами, на которых отображается потребляемая энергия. При температурах ниже -20 градусов теряется четкость изображения на жидкокристаллическом мониторе.
- Условия эксплуатации прибора.
- Срок гарантийного обслуживания. В среднем составляет 36 месяцев.
- Срок службы. Счетчики служат в течение 30 лет.
- Межповерочный интервал. При покупке нужно убедиться, что электросчетчик прошел проверку после выпуска. Затем проводятся проверки инспектором. Срок поверки счетчика электроэнергии Меркурий 201 составляет раз в 15 лет.
В ряде моделей может устанавливаться не жидкокристаллический экран, а механический счетный узел. Также существуют PLC модели для фиксирования всех изменений устройства.
Преимущества счетчиков Меркурий
Габаритные размеры счетчиков “Меркурий 201”
Электрический счетчик Меркурий 201 пользуется популярностью благодаря ряду достоинств:
- невысокая стоимость – минимальная цена составляет 600 рублей;
- технические характеристики;
- высокая точность измерений электроэнергии;
- защита от хищения энергии, реализованная с помощью переполюсовки: при перестановке фазы и нуля устройство также будет считывать потребляемую электроэнергию с высокой точностью;
- компактные размеры;
- легкость установки без использования дополнительных фиксаторов;
- удобство эксплуатации;
- защита от взломов;
- герметичный механизм.
Также стоит отметить длительный срок службы устройства. При правильной эксплуатации электросчетчик будет работать на протяжении 30 лет минимум.
Как снять показания
Данные счетчика Меркурий 201 для снятия показаний
Получить значение потраченной электроэнергии несложно. В начале каждого месяца записывается целое число, указанное на электросчетчике. В конце расчетного периода аналогичным образом записывается следующее число. Из конечного показания вычитается начальное и умножается на тариф. В результате полученное значение будет равно сумме, которую нужно оплатить за энергию.
Разновидности моделей
Счетчик электроэнергии Меркурий 201.2
Счетчик Меркурий 201 представлен несколькими модификациями. Они различаются по предельному и нормальному току, панели отображения значений и передаточным числом. Технические характеристики:
- 201.1 имеет рабочую силу тока 5 А, предельную – 60 А. Данные выводятся механическим способом.
- 201.2 обладает такими же характеристиками, как и 201.1, но данные выводятся на жидкокристаллическую панель.
- 201.22 аналогична 201.2, отличается только мощностными показателями.
- 201.3 рабочий ток 10 А, максимальный 80 А. Данные считываются электромеханическим методом.
- 201.4 аналогичен 201.3, но потребляемая энергия выводится на жидкокристаллический экран.
- 201.5 нормальный ток 5 А, предельный 60 А. Механическая индикация. Отличается передаточным числом – 3200 имп./кВт.ч вместо 6400 имп./кВт.ч.
- 201.6 аналогичен 201.5, но отличается рабочим током 10 А и предельно допустимым 80 А.
Подключение однофазного счетчика
Схема подключения однофазного счётчика электроэнергии Меркурий 201 с автоматами
Установить счетчик можно самостоятельно, не вызывая мастера. Это довольно простая процедура – схема подключения есть на самом устройстве, важно лишь правильно соединить провода.
Счетчик Меркурий 201 имеет следующие контакты:
- два контакта для подсоединения фазы – для ввода и вывода;
- клемма для подсоединения нуля;
- клемма для вывода нуля к нагрузке.
Все провода нужно соединить в последовательности, указанной на корпусе. Схема счетчика Меркурий 201 такая же, как у других модификаций. Важно перед началом монтажа обесточить квартиру. Работать под напряжением запрещено.
На первом этапе снимается защитная крышка. На втором нужно ослабить зажимы, зачистить на каждом проводе изоляцию и перейти к подсоединению. Первыми включаются фазы, затем нулевые проводники. После нужно надежно закрутить винты. Последний этап – закручивание крышки. При правильной сборке рядом с экраном должен загореться красный индикаторный светодиод. Если он не светится, следует вызвать электрика.
2018-11-02
Содержание:
Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.
Фото счетчика Меркурий 201.7
Технические характеристики счетчика
| Страна производитель | Россия |
| Состояние | Новое |
| Количество тарифов | 1 |
| Тип подключения | Комбинированное |
| Номинальное напряжение | 220 В |
| Номинальный ток | 5.0(А) |
| Максимальный ток | 60.0(А) |
| Минимальная рабочая температура | -40.0(°С) |
| Максимальная рабочая температура | 55.0(°С) |
| Длина | 65.0(мм) |
| Ширина | 90.0(мм) |
| Высота | 76.0(мм) |
| Вес | 0.25(кг) |
| 24(мес) |
Счетчик Меркурий 201.8 TLO
Счетчик электроэнергии Меркурий 201.8 TLO — предназначен для учёта активной и реактивной энергии в многотарифном (до 4-х тарифов) или однотарифном режимах.
Расшифровка обозначения:
- T- многотарифный
- L — модем PLC-II
- O — встроенное реле
Фото счетчика Меркурий 201.8 TLO
Технические характеристики счетчика
| наименование параметров | Величины |
| Номинальное напряжение, В | 230 |
| Номинальный (макс) ток, А | 5(80) |
| Активная (полная) мощность потребляемая цепью напряжения, не более Вт(ВА) | 2(10) |
| Полная мощность потребляемая цепью тока, не более ВА | 0,1 |
| Допустимые перегрузки по току в течении 10 мсек, А — для IМакс=80 А | 2400 |
| Стартовый ток (чувствительность), А | 0,020 |
| Скорость обмена, бит/секунду:- через оптический порт; | 9600 |
| Защита информации | 1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов.
2. Журнал сеансов связи через цифровые интерфейсы. |
| Диапазон температур, °С | от — 45 до +70
При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ. |
| Разрядность ЖКИ, кВт*ч | ХХХХХХ,хх |
| Наработка на отказ, часов | 220000 |
| безотказная работа, часов | 7000 |
| срок службы, лет | 30 |
| Межповерочный интервал,лет | 16 |
| Масса,кг | не более 0,6 |
| Габариты (длина, ширина, высота), мм | 128*89,5*64,7 |
| Гарантия производителя | 3 года |
Схема подключения счетчика Меркурий 201
Схема подключения указа на внутренней стороне крышки самого счетчика.
Фото крышки счетчика Меркурий 201
Схема подключения счетчика электроэнергии Меркурий 201
Опубликовано статей: 3202Комментариев: 0Здравствуйте! Меня зовут Евгений. Я увлекаюсь изготовлением различных дизайнерских изделий, а также станков и инструментов, в свободное от работы время. На страницах этого сайта я буду публиковать различные статьи на тему технического творчества — изготовления различных вещей, приборов, инструментов и станков в домашних условиях своими руками.Используемые источники:
- https://elektroschyt.ru/schetchik-merkurij-201/
- https://myschetchik.ru/elektroenergii/merkurij-201
- https://odinelectric.ru/equipment/obzor-elektroschetchika-merkurij-201
- https://strojdvor.ru/elektrosnabzhenie/texnicheskie-xarakteristiki-i-ustrojstvo-elektroschetchikov-merkurij-201/
- https://evmaster.net/schetchik-elektroenergii-merkurij-201
