Счётчик марки СТВХ(СТВУ) относятся к категории тахометрических турбинных фланцевых приборов. Он предназначен для проведения коммерческого учёта холодной воды в системах общего и промышленного назначения. Его монтируют для получения показаний общедомового учёта, на промышленных и сельскохозяйственных предприятиях, в лабораториях и научных учреждениях для контроля протекания технологических процессов. Он соответствует всем утверждённым стандартам и СНиП для холодной и питьевой воды.
Устройство и принцип действия
Устройство состоит из следующих элементов:
- литого корпуса (изготовлен из чугуна);
- сетчатого фильтра;
- измерительной камеры;
- турбины с лопатками;
- масштабирующего редуктора;
- магнитная муфта;
- механического измерительного устройства.
Счётчик СТВХ в разрезе
Соединение с трубопроводом производится с помощью фланцев.
Основным принципом, заложенным в измерение объёма потребляемой воды, является преобразование скорости вращения редуктора под напором поступающего потока воды в цифровые показания механического счётного прибора. Это преобразование осуществляется аксиальной турбиной оснащённой винтовыми лопастями. Для предотвращения воздействия внешних магнитных полей он помещён в специальную камеру. Передача вращения от редуктора турбины производится с применением магнитного воздействия через специальную перегородку. Присоединение к трубопроводу фланцевое.
Технические характеристики
Технические характеристики агрегата приведены в паспорте, которым комплектуется каждый экземпляр.
Технические характеристики счётчика СТВХ и СТВУ
Срок службы прибора
Гарантия, установленная изготовителем, распространяется на изделия при правильном хранении (в течение одного года), транспортировке и эксплуатации. Срок гарантийной эксплуатации составляет полтора года с момента подключения в систему. В течение срока обеспечивается гарантийная наработка в объёме 1050000 кубических метров воды.
Межповерочный интервал
Периодичность проведения метрологической поверки составляет шесть лет с момента последней поверки.
Стоимость счётчика
Стоимость достаточно высокая и составляет около 12000 рублей. Цена может быть выше в зависимости от модификации аппарата и добавленных комплектующих.
Рекомендуем: Счётчик воды Ителма — разновидности и можно ли остановить прибор
Как снять показания
Установленный механический измерительный прибор позволяет снимать показания, начиная с младшего разряда. Все шесть разрядов используются для занесения данных в отчётные документы.
Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду.
Модификации счётчика
Устройство выпускается в трёх вариантах:
- Стандартные размеры и комплектация.
- Стандартная комплектация в удлинённом корпусе (к аббревиатуре прибора добавляется буква «У» – СТВУ).
- С импульсным выходом (прибор комплектуется герконом или цифровым модулем МИД). К обозначению добавлена литера «И».
Габаритные и присоединительные размеры счётчики СТВХ и СТВУ
Достоинства и недостатки устройства
К основным потребительским достоинствам относятся:
- полная энергонезависимость;
- высокая надёжность;
- хорошо загерметизированный корпус;
- наличие устройств дистанционной передачи данных;
- хорошая антимагнитная защита;
- простота монтажа;
- отсутствие необходимости в обслуживании в межповерочный интервал;
- применение высококачественных материалов в установленных подшипниках (они изготовлены из искусственного сапфира).
Из недостатков можно отметить высокую стоимость и запрет на установку в затапливаемых помещениях
Установка счётчика
К данному аппарату предъявляются следующие требования при установке в систему:
- перед устройством необходимо установить магнитный сетчатый фильтр;
- прибор устанавливается только на горизонтальной части трубопровода (необходимо обеспечить ровный горизонтальный участок размером пяти диаметрам условного прохода перед счётчиком и одного размера на выходе); Что должно быть установлено ДО и ПОСЛЕ счётчика СТВХ или СТВУ
- счётный механизм должен располагаться циферблатом вверх;
- направление потока должно совпадать с направлением стрелки, указанной на корпусе прибора.
Для сохранения гарантийных обязательств необходимо устанавливать аппарат в сухих отапливаемых помещениях с нормальной влажностью. Температура окружающего воздуха должна находиться в интервале от +5°С, но не более +60°С.
Технический паспорт счётчика СТВХ(СТВУ) 50-200
Главная страница→Продукция→4. Расход→4.1. Расходомеры жидкости→4.1.2. Тахометрические расходомеры-счетчики→ Счетчик холодной воды СТВХ турбинный промышленный (Ду 50…200)
См. цены на счетчик воды СТВХ, как заказать, купить (форма заказа СТВХ).
Области применения счетчика холодной воды СТВХ:
Счетчик СТВХ (исполнение УК с удлиненным корпусом) применяется для замены установленных на территории бывшего СССР водосчетчиков без дополнительных затрат на переделку узлов учета.
Преимущества счетчика холодной воды СТВХ:
Модели и модификации счетчика воды СТВУ турбинного универсального (Ду 50…200)
Производимые модели и типоразмеры счетчиков воды в зависимости от Ду: СТВХ-50, СТВХ-65, СТВХ-80, СТВХ-100, СТВХ-150, СТВХ-200..
Счетчики воды СТВХ могут выпускаться в модификации ДГ, оснащенные импульсным герконовым датчиком для дистанционного контроля объемного расхода воды. Это особенно важно, когда подход к счетчику затруднен, и прямое считывание показаний практически невозможно. Цена импульса водосчетчиков: 100 литров/импульс для Ду-50,-65,-80,-100 и 1000 литров/импульс для Ду-150.
или:
Счетчики холодной воды СТВХ могут выпускаться в модификации МИД* и комплектоваться МИД-модулем (интерфейсом).
*- МИД – коммуникационный модуль импульсов и данных. МИД-интерфейс – это исполнение со счетным механизмом, оснащенным дисковым стрелочным указателем (МИД-сенсором) и посадочными креплениями для установки модуля МИД.
За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем* возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
также:
Счетчики холодной воды СТВХ, помимо стандартного конструктивного исполнения, выпускаются в модификации УК (удлиненный корпус).
Возможные Ду (zz) | Особенности модификации | |
СТВХ-ХХ | 50, 65, 80, 100, 150, 200 | для холодной воды |
СТВХ-ХХ МИД | 50, 65, 80, 100, 150, 200 | для холодной воды с МИД-интерфейсом |
СТВХ-ХХ ДГ | 50, 65, 80, 100, 150, 200 | для холодной воды с герконовым датчиком |
СТВХ-ХХ УК | 65, 80, 100 | для холодной воды с удлиненным корпусом |
СТВХ-ХХ УК МИД | 65, 80, 100 | для холодной воды с удлиненным корпусом и МИД-интерфейсом |
СТВХ-ХХ УК ДГ | 65, 80, 100 | для холодной воды с удлиненным корпусом и герконовым датчиком |
Стоимость (цена) турбинных счетчиков воды СТВХ и ценообразующие факторы
Стоимость тахометрических счетчиков холодной воды СТВХ зависит от диаметра условного прохода — ДУ (определяющего номинальный расход), монтажной длины, наличия импульсного выхода (ДГ) и МИД-сенсора, а также цен на доп. оборудование, объема заказа и формы оплаты.
См. также форму заказа счетчика холодной воды СТВХ турбинного промышленного.
Примеры цен на водосчетчики Ду-50,-65,-80,-100,-150,-200:
Наименование модели счетчика холодной воды СТВХ | Ду, мм | Монтажная длина, мм | ||
СТВХ-50, класс В | 50 | 200 | 8 218 | 9 036 |
СТВХ-65, класс В | 65 | 200 | 8 693 | 9 980 |
СТВХ-80, класс В | 80 | 225 | 9 706 | 10 402 |
СТВХ-100, класс В | 100 | 250 | 10 123 | 11 033 |
СТВХ-150, класс В | 150 | 300 | 21 078 | 22 312 |
СТВХ-200, класс В | 200 | 350 | 30 745 | 33 942 |
Варианты оснащения счетчика СТВХ
Стандартное исполнение счетчика СТВХ:
Модификация счетчика СТВХ, преподготовленного к установке МИД-интерфейса:
Модификация счетчика СТВХ с импульсным выходом (ДГ):
Счетчик СТВХ может выпускаться в модификации УК (удлиненный корпус) с нестандартной монтажной длиной (см. таблицу модификаций).
Технические характеристики счетчика холодной воды СТВХ турбинного промышленного (Ду 50…200)
Счетный механизм счетчика холодной воды СТВХ турбинного промышленного обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВХ как правило, устанавливаются на узлах коммерческого учета воды во многоквартирных домах. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
Принцип работы турбинных счетчиков воды (СТВХ и других тахометрических водосчетчиков) основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
Наименование основных параметров и размеров счетчика холодной воды СТВХ турбинного промышленного | Норма для счетчиков диаметром условного прохода, Ду мм | |||||
50 | 65 | 80 | 100 | 150 | 200 | |
Расход воды, м3/ч | ||||||
— минимальный, qmin | 0,45 | 0,45 | 0,6 | 0,9 | 2,0 | 4,0 |
— переходный, qt | 0,8 | 1,2 | 1,2 | 1,8 | 4,0 | 6,0 |
— номинальный, qn | 45 | 60 | 100 | 150 | 250 | 500 |
— максимальный, qmax | 90 | 120 | 200 | 300 | 500 | 1 000 |
Порог чувствительности не более, м3/ч | 0,35 | 0,35 | 0,40 | 0,60 | 1,30 | 2,0 |
Расход воды при потере давления 0,01 МПА, qд, м3/ч | 20 | 40 | 70 | 130 | 315 | |
Максимальный объем воды (м3), измеренный за | ||||||
— сутки | 370 | 900 | 1 650 | 2 900 | 5 700 | 8 000 |
— месяц | 11 000 | 18 000 | 33 000 | 58 000 | 114 000 | 160 000 |
Емкость счетного механизма, м3 | 999 999 м3 | 9 999 999 м3 | ||||
Минимальная цена деления | 0,01 м3 | 0,1 м3 | ||||
Передаточный коэффициент,м3/импульс | 0,9245×10-3 | 0,9245×10-3 | 1,7752×10-3 | 2,5882×10-3 | 1,5668×10-2 | 2,3753×10-2 |
Комплектация при поставке счетчика холодной воды СТВХ турбинного промышленного
В комплект поставки счетчика холодной воды СТВХ турбинного входят:
СТВХ-ХХ УК МИД(ДГ), где:
См. также таблицу возможных исполнений (модификаций) водосчетчика СТВХ.
Возможные ошибки при оформлении заказа на турбинные счетчики воды СТВХ
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на расходомеры — водосчетчики СВТХ на холодную воду, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20); — домовые счетчики (общедомовые турбинные Ду25,32,40,40);;см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста: — комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием); — кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь); — фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной); — редуктор давления (с манометром или без); — дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию: помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура: — Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич». (ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора): — Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.) — Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода — Проставки (габаритные имитаторы, монтажные вставки) — Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы) Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР): — Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники — Шкафы монтажные — КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления. — Оборудование и системы для диспетчеризации Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование. Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Copyright © ТЕПЛОПРИБОР.рф 2015-2017 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт./ред.-ФМВ, ред. ПОМ (1); соавторы ДЕК/ОРН, КЦ-М15/П0. ГК Теплоприбор — производство и продажа КИПиА: Тахометрические счетчики холодной, горячей воды и универсальные (+5+90С): квартирные/бытовые (крыльчатые Ду15, Ду20) и обще-домовые/промышленные турбинные водосчетчики с Ду более 25мм — СТВУ, СТВХ СТРИМ, СТВК-1, ВСХНК, ВСХКНд и др.См. техописание/характеристики ВС, прайс-лист (оптовая цена), форму заказа (как выбрать, заказать и купить) счетчик воды СТВХ по цене производителя в наличии со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ.
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля расхода.
Заранее благодарим Вас за обращение в любое из предприятий группы компаний — ГК «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и другие) и обещаем приложить все усилия для оправдания Вашего доверия.
Вернуться в начало страницы.
Цена: от 8200 руб.
Наличие на складе: В наличии*
Срок поставки: 5-10 раб. дней
Форму «Заказать онлайн» см. нижеКраткие технические характеристики тахометрических турбинных счетчиков холодной воды СТВХ— высокоточные (кл.В), для узлов коммерческого и технического водоучета, для воды до 30С, давлением до 1,6МПа, Ду 50, 65, 80, 100, 150, 200, расход 0,45…1000м3/ч; счет до 9 999 999м3; цена деления 0,01…0,1м3 (Ду150-200); герконовый датчик ДГ для дистанционного контроля (опционально); МИД-сенсор, чугунный корпус, присоединение фланцевое, IP68 (опционально), МПИ 6 лет.
Все цены на тахометрические водосчетчики (СТВХ, СТВУ и другие расходомеры воды) указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости дополнительного оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Распечатать страницу
Заказать онлайн
Главная страница→Продукция→1. Расход→1.3. Счетчики воды→1.3.2. Промышленные водосчетчики→ СТВХ

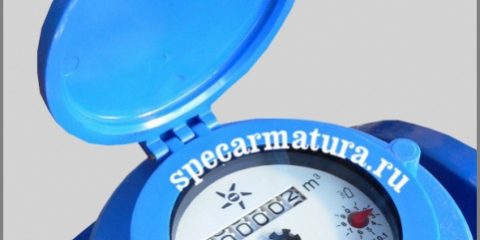

СТВХ Cчетчик воды турбинный
Счетчик воды СТВХ предназначен для измерения объема питьевой или технической воды.
Счетчик СТВХ работает на холодной воде, предназначен для измерение объема на трубопроводах, на объектах с высоким объемом расхода воды.
Оптимален для использования в узлах коммерческого и технического учета воды
Модели счетчиков: СТВХ-50, СТВХ-65, СТВХ-80, СТВХ-100, СТВХ-150, СТВХ-200
Цена импульса: 100 литров/импульс для Ду 50, 65, 80, 100 и 1000 литров/импульс для Ду150
Варианты оснащения счетчика СТВХ
Стандартное исполнение
— Диаметры условного прохода 50, 65, 80, 100, 150, 200
— Присоединение фланцевое
— Чугунный корпус
— Корпус счетчика окрашен в голубой цвет
— Счетный механизм оснащен МИД-сенсором
Исполнение с удлиненным корпусом
— Счетчик СТВХ применяется для замены установленных на территории СССР счетчиков без дополнительных затрат на переделку узлов учета.
Стандартное исполнение с импульсным выходом
— Дополнительно комплектуется герконовым датчиком.
Преимущества счетчика воды СТВХ
— Соответствует ГОСТ Р 50193
— Межповерочный интервал 6 лет
— Универсален для применения в системах АСКУЭ — в стандартном исполнении может оснащаться как герконовым датчиков, так и цифровым модулем МИД
— Герметичный корпус, защищенный от внешних механических повреждений
— Надежная конструктивная защита от внешних магнитных полей
— Легкость монтажа и удобство эксплуатации
— Энергонезависимость
— Изготовлен из экологически чистых материалов
Технические характеристики счетчика воды СТВХ-50, СТВХ-65, СТВХ-80, СТВХ-100, СТВХ-150, СТВХ-200
Наименование основных параметров и размеров | Норма для счетчиков диаметром условного прохода, Ду мм | |||||
50 | 65 | 80 | 100 | 150 | 200 | |
Расход воды, м3/ч | ||||||
— минимальный, qmin | 0,45 | 0,45 | 0,6 | 0,9 | 2,0 | 4,0 |
— переходный, qt | 0,8 | 1,2 | 1,2 | 1,8 | 4,0 | 6,0 |
— номинальный, qn | 45 | 60 | 100 | 150 | 250 | 500 |
— максимальный, qmax | 90 | 120 | 200 | 300 | 500 | 1 000 |
Порог чувствительности не более, м3/ч | 0,35 | 0,35 | 0,40 | 0,60 | 1,30 | 2,0 |
Расход воды при потере давления 0,01 МПА, qд, м3/ч | 20 | 40 | 70 | 130 | 315 | |
Максимальный объем воды (м3), измеренный за | ||||||
— сутки | 370 | 900 | 1 650 | 2 900 | 5 700 | 8 000 |
— месяц | 11 000 | 18 000 | 33 000 | 58 000 | 114 000 | 160 000 |
Емкость счетного механизма, м3 | 999 999 | 9 999 999 | ||||
Минимальная цена деления, м3 | 0,01 | 0,1 | ||||
Передаточный коэффициент,м3/импульс | 0,9245×10-3 | 0,9245×10-3 | 1,7752×10-3 | 2,5882×10-3 | 1,5668×10-2 | 2,3753×10-2 |
Паспорт — счетчики воды СТВХ-50, СТВХ-65, СТВХ-80, СТВХ-100, СТВХ-150, СТВХ-200
Цена:
Срок поставки: 1 раб. дней
Распечатать страницу
Заказать онлайн
Выбор диаметра счетчика: 65 мм 80 мм 100 мм 150 мм 200 мм Тип корпуса: удлиненный
Выбор диаметра счетчика:Тип корпуса:Оптовая цена: 8 650 р Получить скидку Товар есть в наличии Получить скидку Заказ в 1 клик В корзину Получить скидку ?Вся правда о квартирном теплосчетчике?Как выбрать счетчик водыМасса: 13,0 кгСтроительная длина: 200 ммОписание товара
Счетчик воды СТВХ-50
Счетчики холодной воды фланцевые СТВХ-50 предназначены для коммерческого учета холодной воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, СанПиН 2.1.4.1 07 4-01 в бытовых и промышленных трубопроводах. Счетчики СТВХ-50 являются турбинными и принцип их действия основан на измерении числа оборотов турбины, которая вращается со скоростью, пропорциональной расходу воды, протекающей по трубопроводу. Связь между счетным механизмом счетчика и турбиной происходит через перегородку путем магнитного взаимодействия.
Технические характеристики водосчетчиков СТВХ-50:
Диаметр условного прохода: 50 мм Максимальное давление: 16 атм Измеряемая среда: питьевая холодная вода Температура окружающего воздуха: +5..+60С Температура рабочей среды: +5..+30С Метрологический класс: В Минимальный расход: 0.45 м3/ч Номинальный расход: 45 м3/ч Максимальный расход: 90 м3/ч Материал корпуса: чугун Порядок установки счетчиков воды СТВХ-50: водомеры могут быть установлены только на горизонтальных участках водопровода. Запрещается установка счетчика счетным механизмом вниз. Перед водомером необходима обязательная установка магнитного сетчатого фильтра (если магнитный фильтр ставить дорого, то можно поставить сетчатый). Так же перед водомером нужно предусмотреть прямой участок равный 5 диаметрам условного прохода счетчика, а за ним не менее 1 диаметра. Если диаметр счетчика не совпадает с диаметром трубопровода, то присоединение осуществляется при помощи переходов, установленных вне зоны обязательных прямых участков трубопровода. ВНИМАНИЕ!!! Диаметр счетчика может не совпадать с диаметром трубопровода, т.к. основной параметр при выборе счетчика воды — это его номинальный расход. Межповерочный интервал для водосчетчика СТВХ-50 составляет 6 лет. Документация Кочетков Игорь Александрович (000 РПК Артели ИНЯ) Антонов Семен Михайлович (Центр Газа) Павел (Частник)Посмотреть больше отзывов
Оставьте свой отзыв
Посмотреть больше отзывов
Добавление больше 50 элементов в заказ невозможно. Пожалуйста, оформите текущий заказ, после чего сможете продолжить добавлять новые позиции в корзину
Оформление заказа
Получить скидку
Новинки‹› Показать больше новинок
- Счетчики воды
- СТВХ
Счетчики воды СТВХ
- Диаметр: 50-150 мм
- Расход: 15 — 150 м3/час
- Рабочая среда: холодная вода
- Тип: турбинный
- Межповерочный интервал: 6 лет
- Производитель: ПК Прибор
- Гарантия: 18 мес.
- Цены: от 9 151 руб.
Скачать паспорт на счетчик воды СТВХ
Счетчики воды СТВХ предназначены для измерения объема воды, протекающей в системах холодного водоснабжения с температурой от 5 до 40°С .
Цены на счетчики СТВХ с НДС, за шт
Ду, мм | Цена |
---|---|
50/50ф | 9 151 руб. |
65 | 9 681 руб. |
80 | 10 807 руб. |
100 | 11 272 руб. |
150 | 23 470 руб. |
Технические характеристики:
Наименование параметра | Значения для счетчиков с Dy, мм | ||||
---|---|---|---|---|---|
50 | 65 | 80 | 100 | 150 | |
Расход воды счетчиков, м3/ч | |||||
— минимальный, Qmin | 0,60 | 1,05 | 1,6 | 2,4 | 2,5 |
— переходный, Qt | 1,50 | 3,5 | 5,5 | 9 | 12 |
— номинальный, Qn | 15,0 | 25 | 40 | 60 | 150 |
— максимальный, Qmax | 30,0 | 70 | 120 | 180 | 425 |
Порог чувствительности | 0,5 | 0,5 | 0,6 | 1 | 1,3 |
Расход воды при потере давления 0,01 Мпа, qд, м3/ч | 20 | 40 | 70 | 130 | 315 |
Максимальныйобъем воды измеренный за : | |||||
— сутки, м3 | 370 | 900 | 1650 | 2900 | 5700 |
— месяц, м3 | 11000 | 18000 | 33000 | 58000 | 114000 |
Емкость счетного механизма, м3 | 999999 | 9999999 | |||
Минимальная цена деления, м3 | 0,01 | 0,1 | |||
Пределы допускаемой относительной погрешности в интервале диапазона измерений, % | |||||
— от Qmin до Qt | ±5% | ||||
-от Qt (включительно) до Qmax | ±2% | ||||
Температура измеряемой среды: | 5 — 40 | ||||
Давление измеряемой среды, МПа | не более 1,6 | ||||
Темп-ра окружающего воздуха, 0 С | от 5 до 60 | ||||
Относительная влажность, % | до 98 |
Габаритные и присоединительные размеры
Параметр | Условный диаметр, мм | ||||
---|---|---|---|---|---|
50 | 65 | 80 | 100 | 150 | |
Монтажная длина, L | 200 | 200 | 225 | 250 | 300 |
H | 257 | 267 | 280 | 287 | 350 |
H1 | 330 | 340 | 350 | 365 | 425 |
Д | 165 | 187 | 200 | 220 | 285 |
А | 125 | 145 | 160 | 180 | 240 |
d | 18 | 18 | 18 | 18 | 23 |
Количество отверстий, шт | 4 | 4 | 4 | 8 | 8 |
Масса, кг | 13 | 14,5 | 15,5 | 18,5 | 44 |
Используемые источники:
- https://pouchetu.ru/vodyanoj/stvh-stvu-100
- http://xn--90ahjlpcccjdm.xn--p1ai/catalog/stvh/
- http://xn--90anlhdbcfdd.xn--80adxhks/catalog/stvh/
- https://m.specarmatura.ru/catalog/schetchiki_vody_flantsevye/schetchik_vody_stvkh_50/
- https://schetchiki-vody.vgs.ru/stvh/
