Счетчик газа ВК G6: описание, характеристики

Диафрагмальный газовый счетчик BK G6T широко применяется для контроля за потребляемым газом, как в частной собственности, так и на государственных объектах. Прибор пользуется большой популярностью, так как характеризуется повышенной точностью функционирования. Конструкция механизма представляет собой систему узлов, которые выполнены из высококачественных и устойчивых к истиранию материалов. Счетные механизмы представлены в виде измерительных камер, которые имеют вращающиеся диафрагмы. Благодаря этому, прибор отличается долговечностью службы и может использоваться в режиме повышенной интенсивности.

Технические характеристики измерительного устройства BK G6T

Счетчик газа BK G6T отличается элементарным, но очень продуктивным устройством. Благодаря этому, технические характеристики BK G6T остаются на самом высоком уровне:

• механизм отличается долговечностью – средний срок службы не меньше 24 лет;
• межповерочный интервал – десять лет;
• время работы до отказа – больше 40 тысяч часов;
• вес – три с половиной килограмма;
• расстояние между осями – 250 мм;
• размеры — не меньше 329x250x167/329x241x167;
• допустимая температура окружающей среды – от минус сорока до плюс шестидесяти;
• оптимальная температура рабочей среды – от минус двадцати пяти до плюс пятидесяти;
• размер деления отсчетного механизма – 0,2 дм3;
• потеря давления при расходе Q макс.– не более 200 Па;
• потеря давления при расходе Q мин. – не более 60 Па;
• максимально возможное давление внутри прибора – не более 100 кПа;
• максимальное рабочее давление – не более 50 кПа;
• измеряемая среда – газы неагрессивной природы, такие как природный, нефтяной и другие, сжиженные углеводородные газы;
• объем расхода в куб.м. газа в час – 10;
• максимальный расход – 10;
• минимальный расход – 6.

Характеристика прибора учета расхода газа соответствует ГОСТ Р 50818-95.

Габаритные и установочные размеры счетчика BK G6T

Габаритные размеры механизма BK G6T от Эльстер имеют следующие характеристики:

V – 2 дм. кубического;

Dy – 25 мм.:

Присоединительная резьба — 1¼ дюйма.

А – 250, B – 241, C- 71, D – 327, E – 163. Вес — 3,5 кг.

Газовый счетчик состоит из нескольких частей: корпуса из двух камер и прикрепленного к основанию отсчетного устройства.

Преимущества счетчика модели BK G6T

Газовый счетчик BK G6T от Elster отличается от подобных рядом преимуществ. Характерные черты устройства, выгодно выделяющие его от других:

• высокоточный механизм, погрешность в измерении варьируется от полутора до трех процентов;
• золотниковый распределитель гарантирует высокую точность и обеспечивает невосприимчивость устройства к загрязнениям измерительной среды;
• система температурной компенсации позволяет функционировать в условиях улицы, показания учитываются без использования температурных коэффициентов;
• невысокий шумовой показатель – измерительный прибор способен работать тихо при расходе любой интенсивности;
• блокиратор обратного хода дает возможность предотвращать несанкционированное отматывание показаний.

В основе измерительного устройства BK G6T современные износостойкие материалы, позволяющие добиваться таких характеристик счетчика:

• минимальная потеря давления;
• антикоррозийные способности деталей;
• невысокий уровень шума;
• износостойкость деталей.

Прибор не нуждается в дополнительном техническом обслуживании, он надежный, имеет долгий эксплуатационный срок.

Снятие показаний счетчика BK G6T

Устройство для учета расхода газа имеет несложную конструкцию, позволяющую легко снять показания счетчика. На экране есть ряд цифр, которые разделяются запятой. Для снятия показателей необходимо учитывать только те цифры, которые идут до запятой. Результаты передаются газовой службе ежемесячно. Сроки передачи оговариваются в договоре.

Подводя итог вопроса о снятии показаний счетчика BK G6T, необходимо уделить внимание на таких деталях:

• красные цифры, расположенные на табло, не учитываются;
• белые цифры – это израсходованные кубометры, именно они фиксируются для передачи в газовую службу;
• показания снимаются в кубах.

Остановка или экономия счетчика BK G6T

Все давно привыкли, что потребление газа контролируется с помощью счетчика. Счетчик газа ВК G6T устанавливается в жилых домах и бытовых помещениях. Конструкция немного громоздкая, но это окупается надежностью и безопасностью устройства. Механизм без погрешностей измеряет газ, не беспокоит громким шумом.

Производитель гарантирует невозможность остановки механизма для манипуляций с показателями. Но на самом деле существует вариант остановки и изменения цифр. Речь идет не об обычном магните или других действиях. Если попытки остановки прибора приведут к его повреждению, результат станет плачевным: крупные неприятности от газовой службы гарантированы. Есть варианты остановки счетчика BK G6T с помощью неодимового магнита, однако этот способ также не гарантирует отсутствие повреждений, так что вместо остановки счётчика постарайтесь просто экономить.

В следующем видео автор разбирает наиболее популярные мифы об остановке газовых счётчиков магнитом:

Поверка счетчика BK G6T

Межповерочный интервал механизма – десять лет. По истечению срока прибор должен быть поверен по ГОСТ 8.324. Средством проверки есть проверочные установки с погрешностью не более полпроцента.

Контроль за состоянием происходит с целью подтверждения соответствия стандартам метрологии. Срок поверки прибора начинает исчисляться с момента изготовления или предыдущей проверки. Периодический осмотр направлен на устранение погрешностей в работе устройства, как в большую, так и меньшую сторону. Наказание за несвоевременную поверку прибора не предусмотрено, но в случае большого просроченного периода, счет будет выставлен по другим нормативам.

Узнать срок контроля можно, заглянув в техпаспорт.

Для поверки прибора его демонтируют и доставляют в организацию, которая уполномочена осуществлять контроль. Можно пригласить специалиста на дом, но это будет стоить определенную сумму. Результатом поверки может стать разрешение на продолжение использования счетчика BK G6T или же признание прибора негодным к дальнейшей эксплуатации. Поэтому срок службы прибора может быть продлен или окончен.

Некоторые пользователи спустя десять лет использования прибора не проверяют счетчик, а приобретают новый.

Паспорт счетчика BK G6T

Счетчик газа BK G6T — техническая документация

Паспорт диафрагмального счетчика BK G6T дает подробную информацию о приборе. В документе можно ознакомиться с назначением приспособления, характеристиками, габаритными и присоединительными размерами. В паспорте прописана комплектность прибора и основной принцип работы. Паспорт предоставляет информацию относительно мер безопасности.

Здесь указывается срок поверки, особенности технического обслуживания.

Диафрагмальный счетчик BK G6T отличается высокой точностью результатов, долговечностью и хорошими техническими характеристиками.

Обзор счётчика Elster BK G6T:

Счётчик BK G6 и BK G6T – измерительный прибор диафрагменного (мембранного) типа для учёта объёмов потреблённого газообразного топлива с неагрессивными свойствами и неоднородной структурой. Изделие устанавливается на объектах коммунального хозяйства, промышленного сектора, бытовой сферы и прочих, расходующих газ в пределах 6-ти кубометров в час.

Вид счётчика – BK G6Т

Устройство и принцип работы

Счётчик состоит из следующих компонентов:

• корпуса с патрубками, выполненного из двух половин, соединённых механическим способом;
• мерных диафрагм размещённых в камерах;
• шиберной системы распределения с золотниками;
• кривошипного модуля;
• счётного роликового механизма, размещённого в отдельном отсеке верхней половины корпуса;
• механического устройства, корректирующего температурные показатели измеряемой среды, выполненного из биметаллического материала (для исполнения с индексом Т в маркировке).

Конструкция счётчика BK G6

Дополнительно конструкция корпуса и счётного блока аппарата позволяют подсоединять устройство для фиксации и дистанционной передачи данных посредством магнитного датчика (геркона) и модема.

Работает газомер следующим образом:

1. Поступая через входной патрубок под давлением, газ поочерёдно двигает диафрагмы в каждой из камер.
2. Движение передаётся через шатуны на счётный узел, преобразовываясь во вращение роликов, отсчитывающих показания.
3. Распределительная система с золотниками обеспечивает попеременное срабатывание обеих мембран, возвращающихся в исходное положение, благодаря естественной упругости материала изготовления.

Технические характеристики

Наименование параметров	Величина
Циклический объем, дм³	2
Давление газа рабочее, кПа	50
Максимально допустимое давление внутри корпуса, кПа	100
Потеря давления, Па	не более 200
Расход, м³/ч:
Порог чувствительности, м³/ч	0,008
Емкость счетного механизма, м³	99999
Цена деления младшего разряда, л	0,2
Параметры датчика импульсов:
Температура рабочей среды, °С	-25… +40
Температура окружающей среды, °С	-40… +55
Нормативный срок службы, лет	24
Межповерочный интервал, лет	10
Цена, рос. руб.	от 4500

Графики потери давленияГабаритный размеры BK G6 и BK G6T

Документация прибора

Паспорт BK G6 и BK G6Т: Смотреть

Описание: Смотреть

Сертификат: Смотреть

Разрешение: Смотреть

Свидетельство СИ: Смотреть

Установка (пояснения изготовителя): Смотреть

Комплектация счётчика при покупке

Комплектация счётчика BK G6 при покупке

Гарантия на прибор

Заводом гарантируется исправная эксплуатация продукции после установки до истечения 2-х лет. Продолжительность гарантийного срока увеличивается ещё на 3 месяца от даты первичной поверки на предприятии, если изделие хранилось на складе до пуска в работу.

Если торговый представитель и потребитель соблюдали паспортные условия транспортировки, хранения, установки и эксплуатации, газомер принимается для гарантийного ремонта в официальных сервисных центрах изготовителя.

Преимущества прибора

Модель отличается следующими достоинствами:

• простотой конструкции, надёжной в работе и долговечной, не требующей вмешательства в период между поверками;
• высокой степенью точности измерения и чувствительности на изменения давления газа;
• привлекательным внешним видом;
• качественной антикоррозионной обработкой металлического корпуса;
• современными износостойкими материалами, обеспечивающими долговечность эксплуатации изделия;
• наличием фиксатора, не допускающего обратный отсчёт механизма;
• удобством установки;
• простотой считывания данных;
• доступной стоимостью;
• присутствием функции коррекции показателей по температурным критериям газовой среды (для отдельного исполнения);
• возможностью доукомплектации устройствами, передающими сведения по показаниям дистанционно, на стороннее устройство или в централизованную контролирующую систему (по желанию заказчика).

Разновидности счётчика

Модель производится в исполнениях, различающихся следующими особенностями:

• способом подвода топлива – через раздельные штуцера или единый (в совмещённом виде);
• направлением подачи давления – право- и левосторонние;
• присутствием механического корректирующего устройства, уравновешивающего показания при отклонении температуры газа от 20-ти градусов.
• прибор с электронным дисплеем – BK G6 ETe(что бы увеличить нажмите на фото).

  Вид счётчика – BK G6ETe

Снятие показаний

В порядке снятия показаний разобраться несложно:

1. Записывается количество потреблённых кубов (обведено синей рамкой на фото), дробные доли значения не учитываются(красная рамка).
2. Из снятых показаний вычитаются полученные месяц назад.
3. Итоговый результат перемножается на стоимость одного кубометра газа.

Снятие показаний со счётчика BK G6 и BK G6Т

Можно ли сэкономить

Экономия расхода газового топлива при учёта данным прибором обеспечивается за счёт:

• правильной установки и эксплуатации устройства, согласно требованиям паспортной документации;
• выбора модели, в зависимости от условий эксплуатации и характеристик измеряемой среды;
• использования современных потребляющих устройств, экономно расходующих энергоресурсы;
• полной герметизации мест подсоединения, чтобы избежать утечек.

Использование газомера обойдётся потребителю дешевле, нежели оплата по предусмотренным тарифам без измерительного прибора.

Установка счётчика

Установка аппарата производится специализированной организацией, обладающей необходимым комплектом разрешающей документации от государственных органов.

Стоимость монтажа определяется расценками компании, зависящими от конкурентной среды в регионе. В среднем расходы на монтаж составляют от 4,5 тысяч рублей, если не принимать во внимание затраты на сварку газовых труб и цену прибора.

При установке должны соблюдаться условия, указанные изготовителем в паспортной и технической документации, сопровождающей изделие.

Размеры и стандарты установки счётчиков от плиты

Результаты монтажа подтверждаются внесением записи в паспорт счётчика представителем организации, выполнявшей работы.

Газовый счётчик ВК-G6 относится к категории приборов учёта потребляемого газа. Он используется в газовых средах: пропан, бутан, метан и другие. Активно применяется в квартирах и частных домах, коммунальных организациях, на мелких и средних предприятиях, в помещениях сельскохозяйственного назначения.

Устройство счётчика

Конструкция построена по хорошо проверенной схеме. В его состав входит:

• корпус, состоящий из двух штампованных половинок;
• две подвижные диафрагмы;
• систему измерения;
• устройство, предотвращающее обратный ход;
• золотниковый распределитель, собранный по шиберному принципу;
• возможно добавление термокорректора.

Все детали выполнены из высококачественного материала. Система крепления позволяет обеспечить высокую надёжность.

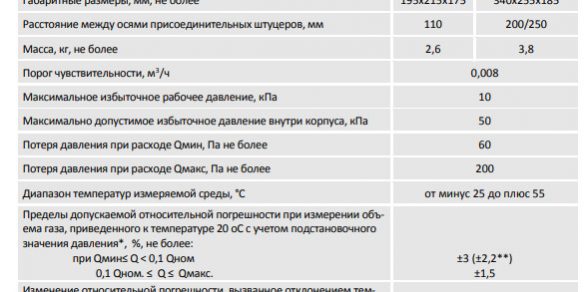

Технические характеристики

График потери давления BK G6, BK G10, BK G16 и BK G25

Срок службы прибора

Прибор ВК G6 имеет надёжную конструкцию и высокое качество исполнения. Производить в паспорте на устройство гарантирует солке службы минимум 24 года.

Межповерочный интервал

Для любого измерительного устройства очень важным является точность снимаемых показаний. С этой целью производят периодические поверки. Для ВК G6 определён межповерочный интервал 10 лет. Поверка должна проводиться специалистами с последующим опломбированием и выдачей документа о сроках проведённой поверки и организацией проводившей работы.

Стоимость счётчика

Приобрести устройство можно в различных торговых организациях. Это могут быть специализированные магазины, строительныё и хозяйственные торговые точки, у интернет – продавцов. Цена на этот прибор варьируется в широких пределах от 4500 рублей и выше.

Особое внимание следует обратить на надёжность продавца, выдаваемую гарантию и правильно оформленные документы. Это связано с последующей надёжностью работы и безопасностью.

Как снять показания

Считывание показаний для последующей отчётности следует проводить с учётом следующих особенностей. Часть цифровой шкалы прибора имеет белый фон и красный фон (красный прямоугольник).

Контролирующую организацию интересуют только значения первых пяти разрядов(зелёный прямоугольник). Показания, переданные для проверки, указывают количество кубометров газа, израсходованных за отчётный период. На основании этих данных производится расчёт суммы к оплате.

Необходимо помнить, показания зависят от температуры окружающей среды. Если он установлен вне помещения, необходимо учитывать температурные коэффициенты. Для каждого региона имеются свои значения. Например, для ЦФО они установлены в летнее время 0,95-0,97, в зимнее время достигает 1,14 – 1,16. Последовательность снятия показаний:

1. Посчитать значения показаний левой части датчика (механического или электронного);
2. Полученные данные умножить на температурный коэффициент в зависимости от времени года.
3. Полученные данные занести в отчётный документ.

Рекомендуем:  Газовый счётчик СГБМ 3.2 — описание и характеристики

Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.

Сумму, которую придется заплатить: сумма оплаты = всего кубов * на расценку газа за куб * на температурный коэффициент( на коэф. умножать не обязательно).

Разновидности

Мембранные счётчики BK-G6 классифицирую по следующим признакам:

• направление потока газовой смеси: может быть левое или правое;
• величина межосевого расстояния (обычно она составляет 200мм или 250 мм);
• наличие дополнительных устройств (системы термоконтроля, электронной системы считывания).

Аппарат с термоконтролем

Такое устройство имеет аббревиатуру с индексом «Т» – BK-G6Т. Его устанавливают вне отапливаемых помещений. Наличие термоконтроля позволяет учитывать колебания температуры в зависимости от сезона. Цена такого счётчика начинается с 4800 руб.

Аппарат с электронным индексом и термоконтролем

Такой прибор имеет обозначение ВК-G6 ETe. С его помощью производят измерения, приведённые к стандартной температуре + 20°С. В этом случае в соответствие со стандартом применяются так называемые условно-подстановочные значения принятого давления и стандартного коэффициента сжимаемости. Стоимость превышает 15000 руб.

Габаритные и присоединительные размеры счетчика BK G6ETe

Установка счётчика

Целесообразно устанавливать газовое оборудование, в том числе и прибора учёта с привлечением специалистов газовой службы. Именно они могут выдать разрешение на эксплуатацию.

Установка счётчика производится двумя способами: жёстким креплением и с применением гибких подводок. Первый метод предполагает подключение счётчика к стальному трубопроводу. Для этого может понадобиться изменение конфигурации трубопровода. Такая работа может быть проведена только с применением режущего и сварочного оборудования.

Габаритные и присоединительные размеры BK G6, BK G10, BK G16 и BK G25

Второй способ значительно проще. Необходимо выбрать место установки счётчика. Целесообразно чтобы оно было доступно для снятия показаний. Закрепить счётчик и с помощью гибких шлангов (подводок) подключить его в систему. Необходимо, чтобы применяемая подводка соответствовала установленным стандартам и имела сертификат соответствия.

Можно ли сэкономить

Стремление сэкономить на платежах за газ происходит в двух направлениях – законным образом и незаконным. К первой категории относится:

• строгий учёт за расходованием газа;
• периодические проверки исправности системы газоснабжение (устранение неисправностей и утечек);
• не использование газа для решения не бытовых вопросов (зарядка баллонов, обогрев помещения открытым огнём и так далее).

Счетчик газа ВК G6Т является диафрагмальным прибором, при помощи которого ведется учет газа как в условиях частного дома, так и на общественных объектах. Сейчас этот прибор наиболее популярен, так как дает наиболее точные измерения. Сама по себе конструкция прибора учета газа представлена совокупностью узлов высокой точности, которые выполнены так, чтобы в процессе эксплуатации меньше истираться. Счетный механизм – измерительная камера с вращающейся диафрагмой. Благодаря такому строению прибор можно эксплуатировать длительное время без потери качественных характеристик.

Технические данные счетчика

Газовый счетчик ВК G6Т имеет простое, но очень качественное и продуктивное внутреннее строение. За счет этого его технические характеристики остаются всегда на высшем уровне:

1. Долговечность работы даже при интенсивных нагрузках. Производитель дет срок 24 года.
2. Интервал между поверками – 10 лет.
3. Время работы до полного выхода из строя – более 40 тысяч часов;
4. Вес – 3,5 кг.
5. Межосевое расстояние – 25 см.
6. Интервал температуры для работы – от -40 до +60 градусов по Цельсию.
7. Оптимальный рабочий температурный интервал – от -20 до +50 градусов по Цельсию.
8. Максимальный показатель рабочего давления – 50 Па.
9. Размер деления счетчика – 0,2 куб. дм.
10. Максимальные потери давления при расходе – не более 200 Па.
11. Минимальные потери давления при расходе – не более 60 Па.
12. Максимальное давление внутри счетчика – не больше 100 Па.
13. Измеряемые вещества – неагрессивные газы, среди которых природный, сжиженный углеводородный, нефтяной и другие.
14. Габариты – не менее 329x250x167/329x241x167.
15. Объем расхода газа в час – 10 куб. м.
16. Максимальный объем расхода – 10 куб. м, минимальный – 6 куб. м.

Рекомендуем:  Описание и технические характеристики газового счетчика ВК G4Т

Все перечисленные характеристики приведены в соответствие с ГОСТ Р 50818-95.

Преимущества счетчика

Газовый счетчик ВК G6Т отличается от других подобных измерительных приборов рядом преимуществ, которые присущи только ему и позволяют качественно проводить замер газа с минимальной погрешностью. Вот те черты, которые его выделяют:

• высокая точность с погрешностью от полутора до трех процентов;
• наличие золотникового распределителя, который не восприимчив к загрязнениям окружающей среды;
• наличие системы температурной компенсации, за счет которой счетчик функционирует в условиях улицы;
• тихая работа при любой интенсивности подачи газа;
• наличие блокиратора обратного хода, который исключает отматывание показаний;
• использование в конструкции только износостойких качественных материалов;
• минимальные потери давления при работе;
• антикоррозийные способности внутренних элементов;
• исключение дополнительного технического обслуживания.

Снятие показаний газового счетчика ВК G6Т

Данное устройство, как уже упоминалось, обладает несложной конструкцией, что позволяет без лишних затруднений снять показания с прибора. Так, на дисплее счетчика всегда имеется ряд цифр, которые разделены запятой. Те цифры, что располагаются до нее и есть показания, которые необходимо передавать газовой службе каждый месяц.

При снятии показаний со счетчика особое внимание следует уделить таким деталям:

1. Красные цифры с табло в показаниях не учитываются.
2. Белые цифры являются израсходованными кубометрами газа, которые и передаются в газовую компанию.
3. Снятие показаний осуществляется в кубах.

Поверка счетчика

Прибор учета такого типа устанавливается только специалистами газовой службы, которые имеют соответствующую квалификацию и могут без проблем поставить любой счетчик и сразу же зафиксировать факт его установки. Они же и занимаются поверкой таких счетчиков.

Важно! Для монтажа газового счетчика нельзя приглашать сторонних специалистов или выполнять его самостоятельно, так как любая, даже самая незначительная утечка может привести к трагедии.

Счетчик газа ВК G6Т обладает межповерочным интервалов в 10 лет. По истечении этого срока прибор необходимо подвергнуть поверке в соответствии с ГОСТ 8.324. Манипуляция осуществляется специалистами при помощи поверочного устройства. Такой контроль необходим, чтобы убедиться, что счетчик работает исправно и его показания соответствуют имеющимся метрологическим стандартам.

Рекомендуем:  Счетчик газа ВК G4: описание, характеристики

Важно! Поверка проводится обязательно. Если в установленные сроки этого не сделать, то счет за газ будет выставлен по другим нормативам, а не по показаниям прибора учета.

Поверка проводится после демонтажа счетчика и доставки его в ту компанию, которая проводит исследование. Есть возможность провести контроль на дому, но вызов будет стоить определенною сумму. По результату поверки счетчик признают исправным или непригодным для дальнейшей эксплуатации. В последнем случае придется покупать новый прибор учета.

Производитель: Elster

В наличии есть как в правом так и в левом исполнении.При заказе сообщите менеджеру какая именно модель вам необходима.

Цены и варианты

Межосевое расстояние 200 мм	6200 р.
Межосевое расстояние 250 мм	5100 р.

Для учета не агрессивных по своему составу газов применяется счетчик газа BK G6. Бутан, пропан, метан и другие неоднородные по своему составу смеси может учитываться с его помощью. Для установки на улице, это средство учета оснащается термокорректорами, имеющими межцентровое расстояние 250 мм. Популярность приборов настолько высока, что их устанавливают на замену, установленных ранее, но не оснащенных корректорами.

Преимущества счетчика BK G6

Благодаря использованию высококачественных материалов удалось добиться следующих характеристик:

• схема его работы и конструкция обеспечили надежность и положительные отзывы потребителей газа;
• высококачественные материалы обеспечивают стабильность измерений и работы;
• возможность подключения датчика импульса для снятия показаний прибора удаленно;
• не требует дополнительного обслуживания;
• имеет большой межповерочный период, что обеспечивает его большую популярность;
• устойчив к коррозии металлических элементов конструкции.

Габаритные и установочные размеры ВК G6 (bk g6), мм

<center></center>

Документация

Паспорт (Техническая документация)Разрешение на применениеРекомендации по подключению

Технические характеристики ВК G6 (bk g6)

Номинальный расход газа, м3/ч	6
Максимальный расход газа, м3/ч	10
Межпроверочный интервал, лет	10
Межосевое растояние, мм	200, 250
Минимальный расход, м3	0,06
Максимальное рабочее давление, кПа	50
Температура окружающей среды	-40…+50
Масса, кг	3,5
Межповерочный интервал, лет	10
Габаритные размеры, (ШхВхГ) см	327х250х163
Средний срок службы, лет	24
Год выпуска	2019

Используемые источники:

• https://schetchik-info.ru/schetchik-gaza-bk-g6t-harakteristiki-pokazaniya/
• https://myschetchik.ru/gaza/bk-g6-i-bk-g6t
• https://pouchetu.ru/gazovyj/schyotchik-elster-bk-g6
• http://maloplatim.ru/vk-g6t.html
• https://resurskontrol.ru/catalog/schetchiki-gaza/vk-bk-g6/
