Малогабаритный счётчик марки СГМ-4 относится к компактным приборам учёта расхода бытовых газовых смесей. Он устанавливается в бытовых газовых системах и качественно измеряет расходуемый объём при наличии одной стандартной 4-х конфорочной плиты с встроенной духовкой. Его эффективно используют в городских квартирах, загородных домах.
Устройство счётчика
Данный агрегат обладает не сложной конструкцией. В её состав входит:
- герметический корпус с дополнительной защитой от проникновения пыли и грязи;
- крышка с креплением для пломбы;
- входной и выходной патрубок;
- струйный автогенератор;
- блок электронной обработки;
- литиевая батарея;
- жидкокристаллический индикатор.
В модификациях предусмотрены: блок компенсации изменения температуры и дополнительные выходы для дистанционного считывания показаний.
На поверхности корпуса наносится стрелка указывающая направление потока газовой смеси для правильной установки.
Характеристики и принцип действия
Данный прибор способен обеспечивать достаточно точные измерения потребляемого объёма в интервале от 0,04 до 4 кубических метров газа за один час. Меньшее потребление приводит к росту систематической ошибки при потреблении. В этом случае она может достигать 10%. Способность к компенсации температурной ошибки позволяет применять его в интервале температур от -10°С до +50°С.

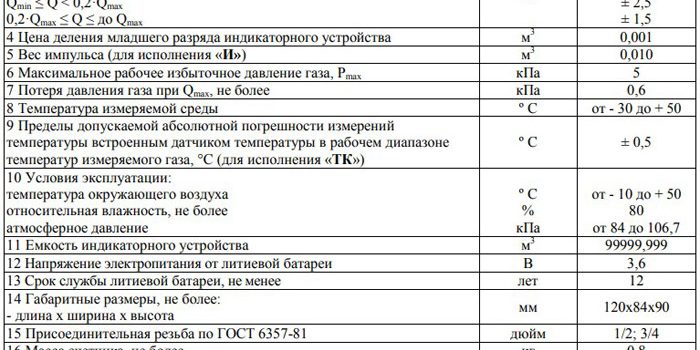

Технические характеристики счётчика СГМ 4
В основу положен так называемый косвенный метод измерения. В этом случае колебания, возникающие в струйном автогенераторе, преобразовываются в последовательность электрических импульсов. Это преобразование происходит за счёт пьезоэлектрического эффекта. Использование этого метода позволяет существенно снизить ошибки измерений.
Срок службы прибора
Срок службы этого прибора превышает 12 лет. За этот период средняя наработка на отказ должна составить минимум 110000 часов.
Межповерочный интервал
На данное изделие величина этого интервала составляет 12 лет.
Стоимость счётчика
Стоимость аппарата варьируется в зависимости от модификации и составляет от 2200 руб. до 3000 руб. за единицу.
Преимущества прибора
Несмотря на небольшие размеры и простоту конструкции прибор обладает существенными преимуществами. К ним относятся:
- достаточно продолжительный срок службы;
- равенство срока службы поверочному интервалу;
- простота монтажа (отсутствие необходимости сварочных работ);
- в электронных схемах предусмотрены системы искрозащиты;
- высокая точность измерений;
- простота снятия показаний;
- небольшие размеры;
- наличие государственной лицензии.
Рекомендуем: Газовый счётчик Гранд 4 — обзор и как самостоятельно поменять батарейку
Как снять показания
Наличие жидкокристаллического индикатора упрощает процесс снятия показаний. Пятизначная левая часть индикатора, расположенная до точки, сигнализирует о расходе объёма газа нарастающим итогом(красный прямоугольник). Эти показания необходимо зафиксировать и предоставить в контролирующие органы. Правые показания можно не учитывать.
Для определения израсходованных кубов за месяц, нужно(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.
Чтобы узнать сумму, которую необходимо оплатить(« * » — это умножить): сумма оплаты = всего кубов * на расценку газа за куб.
Почему не показывает дисплей
Неисправность дисплея может проявляться в случае выхода из строй элемента питания. Перегорания электронного блок а, не правильного подключения в газовую систему.
Как поменять батарейку
Литиевая батарейка закреплена в схеме при помощи пайки. Поэтому для её замены необходимо вскрыть крышку (снять пломбу), выпаять старую батарейку и впаять новую. Это потребует нового опломбирования и занесения факта замены в журнал учёта проведения проверочных работ.
Модификации
Малогабаритный счётчик СГМ-4 выполняется в следующих модификациях:
- в базовой комплектации;
- с встроенным блоком температурной коррекции (к маркировке добавлен индекс ТК);
- с блоком внешней связи для дистанционного считывания (индекс И).
Установка счётчика
Для проведения монтажа счётчика необходимо обеспечить отсутствие подачи газа в систему. Это обеспечит полную безопасность проведения монтажных работ. Наличие специальных крепёжных элементов избавляет от проведения сварочных работ. Главными условиями при монтаже необходимо считать:
- размещение счётчика после запорного крана;
- совпадение направления стрелки с направление потока движения газовой смеси.
Габаритные размеры и расстояния размещения счётчиков СГМ от плиты
Надёжность, долговечность и безопасность эксплуатации может обеспечить только специальная организации, имеющая лицензию на проведения таких работ.
Технический паспорт СГМ 4
Газовый счётчик СГМ-4 – малогабаритный прибор ультразвукового типа для измерения использованного газового топлива с неагрессивными характеристиками. Аппарат рассчитан на условия эксплуатации в квартирах, собственных домах и прочих объектах, с часовым объёмом расхода газа, не превышающим 4 кубометра, с установкой внутри помещения.
Вид счётчика – СГМ-4
Устройство и принцип работы
Принцип работы газомера предполагает учёт количества колебаний газа при проходе через струйный автогенератор, фиксируемых пьезоэлементом, преобразующим их в электрические импульсы. Частота сигналов зависит от объёма расхода топлива, данные обрабатываются электронной схемой и выводятся на жидкокристаллический дисплей.
Для отдельных модификаций устройства доступны функции дистанционной передачи и температурной коррекции показаний.
Изделие включает следующие элементы:
- герметичный корпус с двумя отводами для входа и выхода;
- струйный генератор;
- питающий элемент;
- электронную схему с жидкокристаллическим дисплеем;
- пластиковую крышку с табличкой и кольцом для пломбирования;
- импульсный датчик и полупроводниковый термокомпенсирующий элемент (для отдельных модификаций).
Технические характеристики
| Характеристики | Значение |
|---|---|
| Измеряемая среда | |
| Максимальный расход, Qмакс, м.куб./ч | 4 |
| Минимальный расход, Qмин, м.куб./ч | 0,04 |
| Максимальное давление, кПа, не более | 5 |
| Потеря давления газа при Qmax, кПа, не более | 0,6 |
| Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне расходов: | |
| Температура измеряемой среды, °С | -30… +50 |
| Условия эксплуатации: | |
| Напряжение электропитания от литиевой батареи, В | 3 |
| Срок службы литиевой батареи, лет, не менее | 12 |
| Габаритные размеры, мм, не более: | |
| длина х ширина х высота | 120 х 84 х 90 |
| Емкость индикаторного устройства, м.куб. | 99999,999 |
| Цена деления младшего разряда индикаторного устройства, м. куб. | 0,001 |
| Присоединительная резьба по ГОСТ 6357-81, дюйм | 1/2; 3/4 |
| Масса счетчика, кг, не более: | 0,8 |
| Диаметр условного прохода, мм | 20 |
| Степень защиты по ГОСТ 14254 | IP 50 |
| Средняя наработка на отказ, часов, не менее | 110000 |
| Нормативный срок службы, лет | 12 |
| Межповерочный интервал, лет | 12 |
| Цена, рос. руб. | от 2800 |
Документация прибора
Паспорт: Смотреть
Свидетельство СИ с описанием: Смотреть
Сертификат соответствия: Смотреть
Методика поверки: Смотреть
Гарантия на прибор
Гарантийные обязательства изготовителя распространяются:
- на 12 месяцев при хранении изделия на складе;
- на 12 лет от даты установки аппарата, указанной в паспорте. Если предоставляется паспорт с отсутствием отметки о вводе в эксплуатацию, отсчёт ведётся от момента первичной поверки газомера.
Гарантийный ремонт производится бесплатно в сервисном центре производителя или компании, привлечённой заводом по соответствующему договору, если выход из строя обусловлен заводским браком или использованием некондиционных комплектующих. В случае нарушения паспортных требований, предъявляемых к транспортировке, установке и работе аппарата, а также при отсутствии паспорта рекламации не принимаются.
Преимущества прибора
Газомер характеризуется следующими преимуществами:
- компактными габаритами и незначительной массой, позволяющими установить устройство при нехватке свободного места в помещении;
- простой и надёжной конструкцией, обеспечивающей долговечность нормативного срока службы, совпадающего с величиной межповерочного интервала;
- простотой снятия данных при допустимости разворота крышки с дисплеем на угол до 350 градусов;
- недорогой ценой;
- привлекательным внешним видом;
- надёжной защитой от самовольного вмешательства в работу;
- возможностью термокоррекции измеряемой среды и удалённой передачи показаний (для отдельных модификаций);
- приспособленностью конструкции для пломбирования;
- низкой погрешностью измерения;
- качеством, соответствующим требованиям отечественных и международных стандартов.
Разновидности счётчика
Производятся следующие разновидности изделия:
- СГМ-4- базовая модель без дополнительных функций;
- СГМ-4 И – исполнение, включающее импульсный датчик для подключения к централизованной контролирующей системе;
- СГМ-4 ТК – модификация с функцией термической коррекции газового топлива.
Корпус может предусматривать два исполнения, различающихся диаметром резьбы входного и выходного отвода, составляющего 1/2 или 3/4 дюйма.
По договору с заказчиком возможна комплектация счётчика монтажными деталями. В этом случае обозначение аппарата дополняется индексом “М”.
Импульсный выход
Отдельное исполнение снабжается импульсным датчиком, вырабатывающим сигналы с частотой, соответствующей интенсивности расхода газа. Вес одного импульса равняется 0,01 куба потреблённого газового топлива.
Допускаемое сопротивление на входе устройства, к которому подключается импульсный датчик, не должно превышать 1 МОм, а ёмкость – 100 пФ. Для подсоединения импульсного датчика применяется схема, указанная в паспорте счётчика.
Почему не показывает дисплей
Дисплей нового изделия содержит начальные показания, объясняемые необходимостью проведения испытания газомера на заводе. Отсутствие изображения на дисплее может объясняться:
- отказом электронной схемы;
- разряженной батарейкой или плохими контактами на её полюсах.
Если изображение отсутствует частично, возможно повреждение дисплея от ударов при транспортировке или монтаже.
Замена батарейки
В счётчике установлена литиевая батарея типа “АА”, вырабатывающая электроток, напряжением 3,6 В. Срок службы батареи совпадает с нормативной продолжительностью эксплуатации счётчика и межповерочного интервала прибора.
Для замены элемента питания прибор должен предоставляться в заводской сервисный центр или организацию, привлечённую производителем. Поскольку батарейка размещена внутри корпуса, на электронной схеме, самостоятельная замена не представляется возможной.
Для проведения замены необходимо:
- Снять крышку, повернув в левую сторону.
- Отпаять старую батарейку, впаяв новую. Полюса размещаются в таком же порядке.
- Убедиться в отображении данных на дисплее.
- Собрать изделие аналогичным образом.
Снятие показаний
На дисплее изделия отображается восьмизначное число, включающее:
- целое значение, размещённое справа от точки(красный прямоугольник);
- дробные доли кубометра (справа), не учитываемые при снятии показаний.
Снятие показаний со счётчика – СГM-4
На дисплеях моделей, предусматривающих возможность термокоррекции газовой смеси, дополнительно указывается текущая температура газа в виде двузначного числа с двумя дробными долями, появляясь периодически на краткое время через каждые 30 секунд.
Процедура снятия данных:
- Выписывается значение первых пяти разрядов на дисплее.
- От записанного числа отнимается значение, полученное в прошлом месяце.
- Разностью перемножается на расценку одного кубометра.
Можно ли сэкономить
Схема учёта данных, использованная в конструкции изделия, исключает возможность несанкционированного вмешательства со стороны потребителя. Если элемент питания выйдет из строя, встроенная память сохранит текущие показания, суммируя расход в сторону нарастания. Дополнительная гарантия защиты – дистанционная передача данных для соответствующей модификации счётчика.
Учитывая особенности тарификации газа для индивидуальных потребителей, использование счётчика намного выгоднее оплаты по нормативам. Установив прибор учёта, потребитель получает возможность влиять на размер платежа, экономя расход топлива:
- используя современные экономные газопотребляющие устройства;
- контролируя герметичность соединений;
- бережливо расходуя энергоресурсы.
Установка счётчика
Монтаж аппарата обойдётся в сумму около 5 – 7 тысяч рублей. Работы производятся организацией, получившей необходимую лицензию и обладающую разрешительной документацией.
Установка производится в условиях отключённой подачи газа, подготовленного места монтажа в соответствии с паспортом газомера и разработанным проектом, с возможностью горизонтального или вертикального размещения газомера. Изделие предварительно проверяется на предмет комплектности и работоспособного состояния.
Размещение счётчик – СГМ
Монтаж производится в такой последовательности:
- После снятия временных транспортировочных заглушек и установки уплотнительных прокладок, аппарат фиксируется при условии соблюдения усилия затяжки гаек в пределах 50 Н*м.
- Включается подача газа.
- Проверяется герметичность соединения, производится опломбирование счётчика.
- Экран поворачивается под удобным углом, для считывания данных.
Итоги монтажа отмечаются представителем газопоставляющей компании в соответствующей графе паспортной документации.
ССГ — слюдяные конденсаторы для работы в цепях переменного, постоянного и пульсирующего тока. Пригоден в том числе для цепей с импульсным током. Имеет герметизированный корпус из керамики.
Содержание драгметаллов в конденсаторах
Таблица содержания драгметалла в граммах для конденсаторов СГМ
| Конденсатор | |||
|---|---|---|---|
| СГМ-1 | 2 | 1,700 | 0,002 |
| СГМ-1 ИМП. | 30,9826 | 26,335 | 0,0309826 |
| СГМ-1 СОВ. | 27,0666 | 23,007 | 0,0270666 |
| СГМ-2 | 5,5 | 4,675 | 0,0055 |
| СГМ-2 ИМП. | 62,6123 | 53,220 | 0,0626123 |
| СГМ-2 СОВ. | 36,0093 | 30,608 | 0,0360093 |
| СГМ-3 | 11,9 | 10,115 | 0,0119 |
| СГМ-3 ИМП. | 89,5331 | 76,103 | 0,0895331 |
| СГМ-3 СОВ. | 59,3431 | 50,442 | 0,0593431 |
| СГМ3-А ИМП. | 73,1981 | 62,218 | 0,0731981 |
| СГМ3-Б ИМП. | 216,8234 | 184,300 | 0,2168234 |
| СГМ-4 | 50 | 42,500 | 0,05 |
| СГМ-4 ИМП. | 227,5864 | 193,448 | 0,2275864 |
| СГМ-4 СОВ. | 113,4484 | 96,431 | 0,1134484 |
Золото, МПГ — металлы платиновой группы (рутений, родий, палладий, осмий, иридий, платина) — отсутствуют.
Стоит учесть, после переработки удаётся получить не весь драгметалл указанный в паспорте. По этой причине приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Однако так же следует понимать, что производиться изделия могли в разное время и у разных производителей, что может сказаться на базовом значении веса, а в последствии и на переработанном.
Цена предлагаемая скупщиками
Посмотрев на расценки, видно что скупщики принимают конденсатор по текущей курсовой стоимости серебра. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой металла на мировых торговых биржах.
Целесообразно такие конденсаторы сдавать на лом после выработки ресурса, как изделия они стоят существенно дороже.
Стоимость конденсатора как изделия
Цены в основном распределены от 8 — 100 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя и года выпуска.
- Цены например, за 1 шт:
- СГМ-2-Г 250В 750пФ 5% (1985г) — 8,4 руб
- СГМ-1 250В 120пФ 5% (1987г) — 29 руб
- СГМ-2 250В 680пФ 5% (1984г) — 52 руб
- СГМ-3 500В 1800пФ 5% — 83 руб
- СГМ3-Б 350В 8350пФ 0,3% — 103 руб
Характеристики
- Диапазон параметров:
- Напряжение: 250 — 1600В
- Температурный диапазон: -60+85°C
- Ёмкость: 51 пФ — 0,01 мкФ
- Отклонения ёмкости: +-2%, +-5%, +-10%, +-20%
- Масса 1 шт: 3 — 11 гр
- Сохраняемость: 12 лет
- Ресурс минимум: 5000 часов
Описание
Принцип действия счетчика газа малогабаритного СГМ-4, СГМ-1,6 основан на использовании эффекта колебания струи измеряемой газовой среды при протекании ее через автогенератор, построенный на струйных логических элементах. При этом частота возникающих пневматических колебаний пропорциональна объемному расходу газа.Счетчик газа малогабаритный СГМ-4, СГМ-1,6 имеет следующие исполнения:
- базовое без температурной коррекции и интерфейсной связи – СГМ-4, СГМ-1,6;
- с температурной коррекцией – дополнительная литера — ТК;
- с интерфейсной связью импульсного типа – дополнительная литера — И.
Конструктивно счетчик газа малогабаритный СГМ-4, СГМ-1,6 — моноблочное изделие и состоит из следующих узлов:
- струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками, который монтируется в газопровод и имеет непосредственный контакт с газом. На входе струйного генератора имеется клапан, направляющий поток газа по разным элементам струйного автогенератора в зависимости от скорости потока;
- электронного блока с жидкокристаллическим индикатором, предназначенным для отображения информации об измеряемых параметрах;
- автономного (сменного) элемента питания (литиевая батарея), предназначенного для электропитания электронного блока;
- пластмассовой крышки с табличкой и пломбировочным кольцом.
Счетчик газа малогабаритный исполнения СГМ-4, СГМ-1,6-ТК дополнительно укомплектован встроенным полупроводниковым преобразователем температуры.
Корпус счетчика газа малогабаритного СГМ-4, СГМ-1,6 выполнен из металла, устойчивого к коррозии. В изготовлении измерительного механизма счетчика газа малогабаритного СГМ-4, СГМ-1,6 применены материалы, устойчивые к воздействию газов, для измерения которых он предназначен. Направление потока газа обозначено стрелкой на корпусе счетчика. Патрубки, расположенные на противоположных сторонах корпуса, имеют наружную трубную резьбу ½″ или ¾″.Электронный блок с жидкокристаллическим индикатором и автономным источником питания выполнен в виде функционально законченного модуля на печатной плате. Модуль установлен внутри пластмассовой крышки и закреплен винтами.
Электронный блок производит счет электрических импульсов, поступающих от пьезоэлектрического преобразователя струйного автогенератора, вычисление прошедшего объема газа и отображение информации об объеме израсходованного газа на ЖКИ. Электронный преобразователь, входящий в электронный блок счетчика газа малогабаритного исполнение СГМ-4, СГМ-1,6-ТК, производит вычисление объема потребляемого газа с приведением к стандартным условиям по температуре по ГОСТ 2939-63. На жидкокристаллическом индикаторе отображаются информация о приведенном израсходованном объеме газа и температуре газа.
Электронный блок имеет технологические контакты, установленные на плате, через которые производится переход на тестовый режим. На корпусе счетчика имеется гнездо, допускающее подключение к внешним системам дистанционного сбора данных через интерфейс связи.
Литиевая батарея установлена способом пайки на печатной плате электронного блока и заменяется перед проведением периодической поверки, о чем делается соответствующая запись в паспорте.
Пластмассовая крышка счетчика имеет окно для визуального считывания показаний жидкокристаллического индикатора. На крышке счетчика расположена табличка, на которой помещена маркировка счетчика газа малогабаритного СГМ-4, СГМ-1,6 в соответствие с требованиями ГОСТ 26828-86. Крышка крепится на корпусе с помощью пломбировочного кольца и имеет возможность вращения на корпусе вокруг своей оси для удобства считывания информации при любом положении счетчика на газопроводе.
После первичной поверки счетчик газа малогабаритный СГМ-4, СГМ-1,6 опломбируется пломбой, а гнездо для подключения к внешним системам сбора данных — самоклеящейся этикеткой с логотипом завода-изготовителя. Оттиск клейма поверителя ставится в разделе 12 Паспорта.Электрические цепи счетчика газа малогабаритного СГМ-4, СГМ-1,6 искробезопасны с уровнем взрывозащиты, соответствующим маркировке 1 Ex ib IIa T4.Основные преимущества счетчика газа СГМ-4 и СГМ-1,6
- габаритные размеры- 120x84x90
- установка без проведения сварочных работ в вертикальном и горизонтальном положениях (возможен разворот индикатора в любое положения)
- надёжность, ввиду отсутствия движущихся механических частей.
- цветовая гамма – по согласованию с Заказчиком
- государственная первичная поверка
Технические характеристики счетчиков газа СГМ-4, СГМ-1,6
- масса счётчика не более-0,8 кг.
- межповерочный интервал- 12 лет..
- емкость индик. Уст-ва- 99999,999 м3
- температура изм. Среды С0- от-100 до+500
- минимальный объёмный расход (улучшенные метрологические характеристики)- 0.040 м3/ч
- максимальный объёмный расход- 4.0 м3/ч
Внимание! Информация из архива! Смотрите актуальный каталог продукции.
Предназначен для измерения объемного расхода газа, прошедшего через счетчик, в жилых домах и объектах социального и культурно- бытового назначения.
Счетчик газа имеет измерительный механизм с двумя мембранами и золотниковым распределителем. Объем протекающего газа измеряется мембранами, совершающими возвратное движения, которое через золотниковую систему и рычажный механизм передается на восьмиразрядный роликовый счетчик.
Измерительные мембраны изготовлены из синтетических материалов и рассчитаны на многолетний срок службы. Корпусные детали счетчика изготовлены из алюминиевого сплава. Применяемые материалы устойчивы к воздействию как природного газа, так и пропан – бутана.
Основные характеристики
| Наименование параметра | СГМ G4 |
|---|---|
| Измеряемая среда | природный газ, сжиженный газ |
| Номинальный расход газа Qном, м³/ч | 4 |
| Максимальный расход газа Qмакс, м³/ч | 6 |
| Минимальный расход газа Qмин, м³/ч | 0,04 |
| Максимальное избыточное давление, кПа | 100 |
| Диапазон рабочих температур, С° | -10÷+50 |
| Резьба на присоединительных патрубках счетчика ГОСТ 6357 | G114« |
| Емкость счетного механизма | 99999,999 |
| Габариты, мм | 306 x 165 x 223 |
| Масса, не более, кг | 3,8 |
Спросить или заказать — Счетчик газа мембранный СГМ G-4
Смотрите также:
Используемые источники:
- https://pouchetu.ru/gazovyj/sgm-4
- https://myschetchik.ru/gaza/sgm-4
- https://gauge.tk/vse-kondensatory-sgm-dragmetally-parametry-tseny/
- http://oblgazservis.ru/product/schetchik-gaza-sgm-4-0
- http://www.staroruspribor.ru/catalog/800
