СЧЕТЧИК ГАЗА СГД-3Т G4 (с термокомпенсатором)

Газовый счётчик СГД G4 – изделие диафрагменного типа, предлагаемое отечественным производителем для подсчёта израсходованного количества газового топлива неагрессивных свойств. Продукция предназначена для установки в частных квартирах и домах, на коммунальных или промышленных предприятиях, прочих индивидуальных объектах, с максимальным часовым расходом до 6-ти кубических метров.

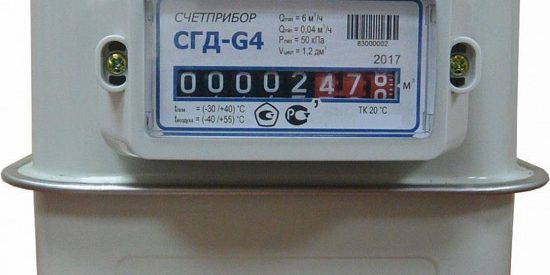

Вид счётчика – СГД G4

Устройство и принцип работы

Прибор работает по принципу подсчёта количества заполнений газом мерных объёмов, благодаря срабатыванию диафрагм в измерительных камерах, с выводом преобразованных данных на роликовое табло или жидкокристаллический дисплей. В зависимости от модификации, предусмотрена механическая или электронная коррекция показаний, подключение к централизованной системе контроля посредством различных устройств.

Изделие включает следующие составные части:

газонепроницаемый корпус;
механизм для измерения, состоящий из двух камер с диафрагмами;
механическое или электронное отсчётное устройство;
запорное клапанное устройство (для моделей, предусматривающих возможность удалённого контроля).

Технические характеристики

Характеристики	Значение
Типоразмер	G4
Измеряемая среда
Максимальный расход, Qмакс, м³/ч	6
Номинальный расход, Qном, м³/ч	4
Минимальный расход, Qмин, м³/ч	0,04
Порог чувствительности Q₀, м³/ч, не более	0,002Qном
Пределы допустимой основной относительной погрешности счетчика при температуре (20±5) °С , %, в диапазоне объемных расходов:
Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной отклонением температуры измеряемого газа вне диапазона (20±5)°С , % на каждые 10°С от границы диапазона, не более:
Напряжение электропитания от встроенной батареи, В	3,6
Наибольшее избыточное рабочее давление, кПа	50
Срок службы встроенной батареи электропитания, лет, не менее	10
Циклический объем, дм³	1,2
Емкость отсчетного устройства, м³	99999,999
Межцентровое расстояние между штуцерами, мм	110, 130
Условия эксплуатации:
Присоединительная резьба входного и выходного штуцеров:
Габаритные размеры, мм	203 х 167 х 223
Масса, кг, не более	2
Средняя наработка на отказ, ч, не менее	110000
Нормативный срок службы, лет	20
Межповерочный интервал, лет	10
Цена, рос. руб.	от 2000

Документация прибора

Руководство по эксплуатации: Смотреть

Свидетельство СИ: Смотреть

Описание типа: Смотреть

Декларация соответствия: Смотреть

Сертификат соответствия: Смотреть

Гарантия на прибор

Производителем предоставляется гарантия на продукцию на следующие сроки:

для хранения – 1 год от момента выпуска;
для эксплуатации – 2 года от подключения, при условии не превышения 36-ти месяцев от даты производства.

Аппарат не принимается на гарантийное обслуживание при выявлении следов несоответствующего обращения. Для бесплатного ремонта или замены изделия при выявлении заводского брака, данное обстоятельство должно подтверждаться актом коммунальной организации.

У счётчика с механическим табло, знаком поверки являются пломбы

Преимущества прибора

Счётчик отличается следующими достоинствами:

простым и надёжным устройством;
качественными деталями;
долговечностью работы;
высокой точностью измерений;
возможностью выбора модели, в зависимости от характера эксплуатации, с различным направлением подвода газа, присутствием термокоррекции, системы удалённой передачи показаний;
бесшумностью в работе;
широким температурным диапазоном эксплуатации;
выгодной стоимостью;
большим межповерочным интервалом;
привлекательным внешним исполнением;
надёжной защитой от самовольного вмешательства в работу.

Разновидности счётчика

Изделие выпускается в различных модификациях со следующими отличиями:

правым или левым подводом газа;
механическим или электронным счётным устройством;
механической или электронной термокоррекцией, либо без указанной функции;
с устройством для дистанционной передачи данных или без него.

Модификации приборов с функцией подключения к централизованным контролирующим системам оборудуются следующими устройствами:

цифровым беспроводным (по радиоканалу);
цифровым проводным;
импульсным датчиком.

По монтажным размерам аппараты различаются:

межцентровым расстоянием между штуцерами – 110 и 130 мм;
диаметром резьбы патрубков – 1 или 1 1/4 дюйма, М30 или М36 с шагом 2 мм.

Импульсный выход

Изделия с механическим отсчетным устройством могут комплектоваться импульсным датчиком, взаимодействующим с магнитом в ролике младшего разряда, периодически передающим сигнал на стороннее устройство.

Чем больше интенсивность расхода, тем чаще формируются и передаются импульсы. Один сигнал свидетельствует о потреблении 10-ти литров топлива.

Почему не показывает дисплей

У приборов, оборудованных жидкокристаллическим дисплеем, проблемы с изображением могут объясняться:

выходом из строя электронного блока;
некондиционной или разряженной батареей;
повреждениями индикатора механического характера – если пропали отдельные разряды.

Замена батарейки

Напряжение литиевой батарейки прибора, рассчитанной на 10 лет работы – 3,6 В. Замена производится в ходе поверки или при обращении в специализированную организацию. Замена сопряжена с необходимостью разрушения заводских пломб, поэтому не может производиться в домашних условиях.

Снятие показаний

У приборов с механическим табло данные показывают цифры на роликах:

5 чёрных с левой стороны – целое значение, используемое при снятии показаний(синяя рамка);
3 красных справа – дробная составляющая, не участвующая в расчётах(красная рамка).

Снятие показаний со счётчика – СГД G4

На дисплеях ЖКИ целая и дробная части разделены запятой.

Чтобы снять результаты показаний, потребуется:

Записать текущее значение на циферблате.
Отнять от него число, выписанное месяцем ранее.
Полученное значение умножить на величину тарифа.

Можно ли сэкономить

Индивидуальный прибор учёта позволяет потребителю существенно сэкономить в оплате, по сравнению с расчётом по нормативам. Экономия расхода достигается бережливым отношением к потреблению ресурсов, использованием современного оборудования, повышением эффективности эксплуатации отопительных приборов.

Стопорный элемент в механическом счётном устройстве и надёжное программное обеспечение в электронном, а также отсутствие в механизме магнитных сплавов, не позволяют самовольно снизить итоговый результат показаний.

Установка счётчика

Изделие монтируется с привлечением поставщиком газа лицензированной организации. Работы обойдутся в сумму от 6 до 8 тысяч рублей, с учётом индивидуальных особенностей объекта и расценок в регионе.

Монтаж аппарата производится в соответствии с требованиями изготовителя, указанными в руководстве, и разработанным проектом.

Размеры и стандарты установки счётчиков от плиты

После проверки правильности монтажа и установки пломб, запись в соответствующей графе руководства по эксплуатации газомера удостоверяет факт принятия в работу.

99 товаровБыстрый просмотрСчётчик газа СГД-G4 ТК (1″1/4) Компания из Симферополя, доставка 3000a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа СГД-G4 ТК (3/4″) Компания из Симферополя, доставка 3100a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчетчик газа СГД Доставка: Симферополь 3300a3300aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа СГД (G4 правый (Орел)) Доставка: Симферополь 3300a3300aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа СГД (G4 левый (Орел)) Доставка: Симферополь 3300a3300aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчётчик газа Сигнал G4 (1″1/4) Компания из Симферополя, доставка 2100a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа Elster BK G4 (правый) Компания из Симферополя, доставка 2800a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа Сигнал СГКЭТ G4 (1″) Компания из Симферополя, доставка 2850a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа NPM-G4 (3/4″) Компания из Симферополя, доставка 2600a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа Elster BK G4 Компания из Симферополя, доставка 2700a«ТеплоГазМаркет» склад-магазинСМОТРЕТЬБыстрый просмотрСчётчик газа NPM-G4 (1″1/4) Компания из Симферополя, доставка 2500a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа Вектор-М G4 (3/4″) Компания из Симферополя, доставка 1900a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа Вектор-М G4 (1″1/4) Компания из Симферополя, доставка 1900a«ТеплоГазМаркет» склад-магазинБыстрый просмотрЯщик G4 (для счётчика газа) Компания из Симферополя, доставка 700a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа СГК G4 (3/4″) Компания из Симферополя, доставка 2100a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа Вектор-М G4 (1″) Компания из Симферополя, доставка 1900a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа СГК G4 (1″) Компания из Симферополя, доставка 2100a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчётчик газа Сигнал СГБЭТ G4 (3/4″) Компания из Симферополя, доставка 3300a«ТеплоГазМаркет» склад-магазинБыстрый просмотрСчетчик газа ВЕКТОР-М (G4 (левый) G3/4″ ) Доставка: Симферополь 2500a2500aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа ВЕКТОР-М (G4 (левый) G1″) Доставка: Симферополь 2500a2500aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа СГБ «Сигнал» (G4 (М33*1,5) правый) Доставка: Симферополь 2490a2490aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа G4 (Владимир) (прав. G1″) Доставка: Симферополь 2800a2800aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчётчик газа ВЕКТОР-Те (G4) Доставка: Симферополь 5000a5000aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа ELSTER BK-G4 4.0 м³/час Доставка: Симферополь 3096aВ МАГАЗИНУЮТНЫЙ ДОМОнлайн консультантБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа ВЕКТОР-М (G4 (левый) G1 1/4″) Доставка: Симферополь 2500a2500aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчётчик газа ВЕКТОР-Т (G4) Доставка: Симферополь 5000a5000aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа СГБЭТ «Сигма» (G4 (G1) правый) Доставка: Симферополь 5031a5031aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один кликБыстрый просмотрСчетчик газа СГБЭТ «Сигнал» (G4 (G3/4) правый) Доставка: Симферополь 3770a3770aОптовые системы АльфаСнабБесплатный номер 8 800…Заказ в один клик

2 страница из 4

МенюРазместить прайс листОбратная связьКак покупать?Цена:от aдо a

Главная страница→Продукция→4. Расход→4.2. Расходомеры газа→4.2.1. Бытовые счетчики газа→ СГД-3Т счетчик газа диафрагменный с термокомпенсатором (G4, G6)

СГД-3Т счетчик газа диафрагменный с термокомпенсатором (G4, G6) бытовой предназначен для измерения количества природного газа или паров сжиженного газа, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Основная область применения данных счетчиков: жилищно-коммунальное хозяйство, для бытовых целей.

Счетчик СГД-3Т снабжен температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа в диапазоне от -40 до +35°С. Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной (20±3)°С, по сравнению с с основной относительной погрешностью не должна превышать ±0,1% при изменении температуры на 1°С, а для температуры выше +35°С — 0,45%.

Технические характеристики счетчика газа СГД-3Т

Типоразмер	G4	G6
Тип	СГД-3Т-1; СГД-3Т-2	СГД-3Т-1; СГД-3Т-2
Номинальный расход газа Qном	4 м³/ч	6 м³/ч
Максимальный расход газа Qмакс	6 м³/ч	10 м³/ч
Минимальный расход газа Qмин	0,04 м³/ч	0,06 м³/ч
Максимальное рабочее давление	60 кПа	60 кПа
Погрешность измерения при расходах от Qмин до 0,1 Qном	не более ±3%	не более ±3%
Погрешность измерения при расходах от 0,1 Qном до Qмакс	не более ±1,5%	не более ±1,5%
Порог чувствительности счетчика	не более 0,002Qном м³/ч	не более 0,002Qном м³/ч
Температура эксплуатации	-40…+50°С	-40…+50°С
Расстояние между осями штуцеров	200±0,5 мм	200±0,5 мм
Резьба на присоединительных патрубках счетчика	G1 1/4	G1 1/4
Габаритные размеры	265х185х250 мм	265х185х250 мм
Масса прибора	3,8 (4,4) кг	3,8 (4,4) кг
Межповерочный интервал	8 лет	8 лет
Срок службы счетчика	20 лет	20 лет
Гарантийный срок эксплуатации	24 мес.	24 мес.

Возможные ошибки при заказе счетчиков СГД-3Т

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на диафрагменные счетчики газа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диаметр условного прохода в мм), а наши менеджеры и инженеры подберут необходимый Вам прибор и доп. оборудование.

Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Цена: Цена по запросу

Наличие на складе: Под заказ*

Краткие тех. характеристики: для измерения количества природного газа или паров сжиженного газа, кт ±1,5…±3 %, Тос -40…+50°С, Ра макс 60 кПа, Qном 4…6 м3/ч, Qмакс 6…10 м3/ч, Qмин 0,04…0,06 м3/ч, резьба G1 1/4

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке расходометрии имеются дешевые некачественные копии счетчиков газа: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, не внесенные в базу, без дополнительных опций, монтажно-присоединительных частей; поэтому имеющие более низкую цену.

Распечатать страницу

Заказать онлайн

Счетчик снабжен температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа в диапазоне от минус 40°С до плюс 35°С. Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной (20±3)°С, по сравнению с основной относительной погрешностью не должна превышать ±0,1% при изменении температуры на 1°С, а для температуры выше +35°С – 0,45%. Счетчик рассчитан на эксплуатацию при температуре от минус 40°С до плюс 50°С. В счетчики исполнений СГД–3Т–1И, СГД–3Т–2И встроено устройство импульсного выхода, что позволяет встраивать счетчики в систему автоматизированного сбора и обработки информации.

Техническая характеристика

Номинальный расход (Q ном), м3/ч	4
Минимальный расход (Q мин), м3/ч, не более	0,04
Максимальный расход (Q макс), м3/ч, не менее	6
Допускаемая потеря давления на счетчике при номинальном расходе (DРQ ном), Па, не более	80
Допускаемая потеря давления на счетчике при максимальном расходе (DРQмакс ), Па, не более	200
Максимальное рабочее давление, кПа	60
Габаритные размеры (длина ´ ширина ´ высота), мм, не более	265 х 185 х 250
Расстояние между осями штуцеров, мм	200 ± 0,5
Масса, кг, не более	3,8
Резьба на присоединительных патрубках, трубная по ГОСТ 6357	G1 1/4

Счетчики газа диафрагменные СГД-1 и СГД-1Э предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262-2012, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

В счетчик исполнения СГД-1И встроено устройство импульсного выхода, что позволяет встраивать счетчик в единую систему автоматизированного сбора и обработки информации.

Техническая характеристика

Номинальный расход (Q ном), м3 / ч	1,6
Минимальный расход (Q мин), м3 / ч	0,016
Максимальный расход (Q макс), м3 / ч	2,5
Допускаемая потеря давления на счетчике при максимальном расходе (DРQмакс), Па, не более	200
Относительная погрешность при нормальных условиях (20 ± 3) °C, на расходах:от Qмин до 0,1Qном, % , не более свыше 0,1Qном до Qмакс, %, не более	± 3 ± 1,5
Порог чувствительности счетчика, м3 / ч, не более	0,002 Qном
Максимальное рабочее давление, кПа	30
Температура эксплуатации, °С	от -10 до + 50 или от -15 до + 60
Габаритные размеры(длина ´ ширина ´ высота), мм, не более:	165х135х230
Расстояние между осями штуцеров, мм	110 ± 0,5
Масса, кг, не более	1,8
Резьба на присоединительных патрубках,трубная по ГОСТ 6357-81,дюймы	G1-В
