Газовый счётчик Metrix G10 – диафрагменное устройство, предназначенное для учёта потреблённого газа в коммунальных и промышленных сетях. Прибор производится Польским производителем марки «APATOR METRIX». Номинальные объёмы измерения, составляют 10 куб.м./час, а максимальные объёмы которые возможно измерять 16 куб.м./час.
Аппарат применяется в системах с природным газом и пропан-бутановыми(могут быть разделены т.е. с бутаном и пропаном). Разновидность модификация Metrix G10T позволяет изменять температуру газа до 20°C.
Устройство счётчика
Метрикс G10 состоит из двух герметичного корпуса с мембранным устройством, которое воздействует на счётный механизм посредствам кривошипно-шатунной системы. Входной и выходной штуцера расположены сверху. Подача газа производится через газораспределительное устройство, оснащённое клапанами.
Под заказ могут изготовить прибор с входом для дистанционной передачи информации с низкочастотным датчиком импульсов(значение одного импульса=0.1 куб.м). Датчик можно будет установить на счётчик, который уже установлен у потребителя.
Технические характеристики
Технические характеристики счётчика Metrix G10
Срок службы прибора
Срок эксплуатации Метрикс G10 – 25 лет, производитель выдаёт гарантию в течение начальных 60 месяцев(в неё входит ремонт или замена продукции, если он вышел из строя не из-за неправильной эксплуатации или небрежного использования счётчика потребителем).
На ремонт устройство принимают с предоставлением паспорта и акта(его составляет газовая служба, она подтверждает, что аппарат вышел из строя по причине производителя).
Межповерочный интервал
Прибор должен поверятся специалистами из аккредитованной организации, значение интервала между поверками составляет 10 лет.
Стоимость счётчика
Счётчик имеется только у специализированных торговых представителей, стоимость в магазинах составляет около 16500 рублей, учитывая расценки продающей компании. Цена в интернет-магазинах может быть меньше, но не на много.
Как снять показания
Для снятия показаний нужно выписать целые значения в начале и в конце месяца, расположенные до запятой(цифры которые нужно выписать расположены в жёлтом прямоугольник). Значения после запятой в квитанцию не записываются(красный прямоугольник).
Рекомендуем: Газовый счётчик СГБМ 1.6 — обзор и как снимать показания
Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.
Сумму, которую нужно заплатить: сумма оплаты = всего кубов * на расценку за 1 куб газа.
Преимущества и недостатки прибора
Аппарат имеет следующие преимущества:
- высокое качество и соответствие всем требованиям и стандартам;
- малые потери и погрешности; Погрешности измерения и потери измерения
- наличие термического компенсатора;
- антимагнитная защита от постороннего воздействия на счётный механизм;
- простая конструкция и большой срок службы;
- продолжительным межповерочным интервалом;
- имеется антикоррозионная обработка корпуса.
Недостатки:
- большие габариты, относительно своих собратьев Metrix G4 и Metrix G6 (395*214*345), масса(6,8 кг); Габаритные размеры и масса счётчика Metrix G10
- высокая цена.
Разновидности данного счётчика
Аппарат выпускается в двух модификациях, одинаковых по конструкции и характеристикам, отличаются лишь одной важной особенностью.
Metrix G10
Базовая модель прибора без функции компенсирования газа, для повышения или понижения температуры газовой смеси.
Metrix G10Т
В данной модификации имеется функция термической компенсации. Измеряемые смеси газа корректируются, отображая показания при температуре газа около 20°С.
Правда об остановке газового счётчика
В видео показан и разобран счётчик Metrix G6, но эти два счётчика аналогичны друг другу.
Установка счётчика
Установка счётчика должна производиться специалистами из газовой службы в соответствии с требованиями производителя, показанными в руководстве по эксплуатации.
Предварительно определяется подходящее место установки и выполняются необходимые измерения и наносится разметка на стену. Прибор устанавливается с расстояниями от стен 30 – 50 мм, чтобы обеспечить антикоррозийную и звуковую изоляцию.
Должны соблюдаться размеры минимальных расстояний до потребителей газа(плита, газовая колонка и тд.), например как показано на схеме, если смотреть спереди, то сбоку до счётчика должно быть расстояние – 50 мм, а вверх от горелок – 400 мм.
Габаритные размеры и расстояния размещения счётчика от плиты
Необходимо обеспечить герметичное соединение с прибором, наклон труб должен быть обратным по отношению к устройству, для исключения попадания конденсационной влаги вовнутрь устройства.
Паспорт прибора
Технический паспорт счётчика Metrix G10
Газовый счётчик Metrix G10 – диафрагменный измерительный прибор, определяющий объём израсходованного газового топлива неагрессивных свойств. Аппарат предназначен для применения в коммунальной сфере, промышленном производстве и прочих отраслях, связанных с индивидуальным потреблением газа, требующим учёта.
Вид счётчика – Metrix G10
Устройство и принцип работы
Подсчёт объема газа, прошедшего через прибор, осуществляется в результате передачи движения от диафрагм, сдвигаемых струей топлива под давлением в магистрали, через систему рычагов и коленчатый валик на счётный модуль барабанного типа. Итоговое количество кубометров отображается на роликах, указывая соответствующие разряды значения.
Исполнение с импульсным выходом производится также с жидкокристаллическим дисплеем, на который подаются данные, преобразованные электронным модулем.
Составные части аппарата:
- корпус, обеспечивающий герметичность внутреннего пространства с измерительным двухкамерным механизмом, кривошипно-шатунным узлом и золотниковой распределительной системой;
- счётное устройство с табло барабанного типа или электронный преобразовательный блок с жидкокристаллическим дисплеем.
В отдельных модификациях присутствует возможность удаленной передачи данных посредством датчика импульсов и полноценная электронная термокоррекция показаний.
Технические характеристики
| Характеристики | Значение |
|---|---|
| Измеряемая среда | |
| Максимальный расход, Qмакс, м³/ч | 16 |
| Номинальный расход, Qном, м³/ч | 10 |
| Минимальный расход, Qмин, м³/ч | 0,1 |
| Максимальное рабочее давление, кПа | 50 |
| Порог чувствительности, м³/ч | 0,013 |
| Потеря давления при Qмакс, Па, не более | 300 |
| Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне расходов: | |
| при выпуске из производства | |
| в эксплуатации | |
| Рабочий диапазон температур, °С: | |
| Емкость отсчетного устройства, м³ | 99999,999 |
| Корректировка температуры, °С | -24… +40 |
| Базовая температура, °С | 20 |
| Габаритные размеры, мм: | |
| Межцентровое расстояние между штуцерами, мм | 280 |
| Параметры резьбы входного и выходного штуцеров, дюйм | 2 |
| Масса, кг, не более | 6,8 |
| Нормативный срок службы, лет | 20 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | от 16000 |
Масса и размеры счётчика Metrix G10Потери и погрешности счётчика
Документация прибора
Паспорт (модель G10): Смотреть
Паспорт (модель G10T): Смотреть
Каталог производителя: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Сертификат соответствия: Смотреть
Разрешение: Смотреть
Гарантия на прибор
Изготовителем гарантируется бесплатный ремонт или замена в случае выхода из строя прибора в связи с заводским браком в течение 2-х лет от даты выпуска, до истечения 2,5 лет от проведения первичной поверки.
Если потребителем нарушены правила обращения с изделием или отсутствует паспортная документация, претензии не принимаются. Гарантийное обслуживание осуществляется официальными представительствами производителя в регионах РФ.
Преимущества прибора
Данная продукция обеспечивает потребителю следующие преимущества:
- выгодную цену;
- прибор с конструкцией и функционалом, исключающими изменение данных с целью фальсификации;
- качество изготовления и использованных материалов, надежное покрытие корпуса, защищающее от коррозионного воздействия;
- высокую точность измерения, соответствующую нормам международных и российских стандартов;
- безопасность использования, подтвержденную соответствующими сертификатами;
- возможность удаленного контроля и термической коррекции показаний;
- длительный срок службы;
- современный дизайн, простоту и удобство снятия показаний;
- возможность установки на открытом воздухе, при условии обеспечения надлежащей защиты.
Разновидности счётчика
Производителем выпускается ряд моделей с конструктивными различиями, предполагающими:
- расположение входного штуцера с правой или левой стороны;
- функцию температурной коррекции показаний;
- наличие импульсного выхода;
- отображение данных на жидкокристаллическом дисплее или роликовом табло.
Почему не показывает дисплей
У модификаций, снабженных жидкокристаллическим дисплеем, исчезновение показаний с экрана может обуславливаться следующими проблемами:
- поломкой электронного модуля;
- неисправностью питания;
- если пропадают отдельные цифры – механическим повреждением дисплея.
По согласованию с клиентом возможна дополнительная комплектация штуцерами с диаметром прохода 32 или 40 мм.
Импульсный выход
Модификации, снабженные импульсным выходом, обеспечивают функцию удаленной передачи информации об учётных показателях. Потребитель может приобрести модель, содержащую датчик импульсов, или обратиться по поводу дополнительного укомплектования уже готового изделия, пущенного в работу.
Импульсы формируются из расчёта соответствия одного сигнала 0,01 кубометрам газового топлива.
Снятие показаний
В зависимости от модификации прибора, данные снимаются с механического табло или жидкокристаллического дисплея. Учитывается целое число, с записью разрядов перед запятой(синий прямоугольник).
Снятие показаний со счётчика – Metrix G10
Особенности процедуры снятия показаний:
- Переписывается количество кубометров, отображенное на счётчике.
- От текущих данных отнимаются результаты замеров в прошлом месяце.
- Итоговое значение кубов за месяц умножают на размер тарифного плана, чтобы определить сумму к оплате.
Можно ли сэкономить
Установка индивидуального прибора учёта, в отличие от оплаты по нормативам, позволяет владельцу самому влиять размер потребления. Сумма по счётчику получается значительно ниже нормативной. Дополнительная снижение затрат достигается:
- использованием экономных газопотребляющих приборов;
- исключением неоправданного расхода газа и утечек из коммуникаций и оборудования;
- надежной теплоизоляцией помещения;
- применением технологии, автоматически регулирующей работу отопительной системы в зависимости от температурных показателей в помещении;
- применением альтернативных энергоносителей с разумным комбинированием источников.
Конструкция аппарата, особенно в комплексе с функцией дистанционного контроля не позволяют самовольно снижать показания или замедлять работу устройства. В случае выявления следов воздействия на счётчик в процессе очередной поверки или после визита контролера, нарушителя ожидает серьезный штраф с необходимостью возмещения суммы по нормативам до предыдущей фактической проверки прибора.
Установка счётчика
Монтаж производится после получения соответствующего разрешения у поставщика газа и разработки индивидуального проекта. Для выполнения работ коммунальная организация приглашает специализированную компанию, чьи полномочия подтверждаются лицензией и разрешением государственных структур. Стоимость установки изделия – около 8000 рублей, без учёта дополнительных работ и затрат на приобретение прибора.
При монтаже счётчик располагается на минимальном расстоянии около 50 мм от стены, чтобы исключить коррозионный износ корпуса. Для фиксации прибора выполняется отдельный крепеж. Трубы к счётчику и от него выполняются с уклоном в обратную сторону, исключая возможное проникновение конденсационной влаги внутрь корпуса.
Размеры и стандарты установки счётчиков от плиты
При выполнении работ руководствуются паспортными требованиями и разработанной проектной документацией.
По завершении монтажа на изделие накладываются пломбы контролирующей организации. Обязательное условие ввода в работу – соответствующая отметка в паспорте, с указанием даты монтажа, выполненная представителем поставщика газа.
Главная → Счетчики газа → Газовые счетчики Metrix → Metrix → Счетчик газа Metrix G10 (газовый счетчик Метрикс) мембранный
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальный расход 10 м³/ч
- Максимальный расход 16 м³/ч
- Минимальный расход 0,1 м³/ч
- Порог чувствительности 0,013 м³/ч
- Циклический объем 5,0 дм³
- Средняя потеря давления 300 Па
- Потеря давления 60 Па
- Максимальное рабочее избыточное давление 50 Па
- Вместимость счетного устройства 999999,99
- Цена деления наименьшего разряда 1,0 дм³
- Рабочий диапазон температуры окружающей и рабочей среды — 25 до + 55 ° С
- Масса 6,8 кг
- Ступінь захисту за ГОСТ12997-84 ІР54Средний срок службы 20 лет
- Пределы допускаемой относительной погрешности (%):
— Qmin до 0,1Qnom – E ± 3%; — 0,1Qnom до Qmax – E ± 1,5%
Передняя панель и дисплей счетчика газа Metrix G10:
Отказ в работе, неисправность счетчика в срок гарантийного срока необходимо подтвердить актом, заверенным руководством предприятия по эксплуатации и ремонту газового оборудования, в котором необходимо указать причины выхода из строя счетчика. Производитель не принимает рекламации, если счетчик вышел из строя по вине потребителя из-за невыполнения требований, приведенных в главах 4 и 7 паспорта.
Патрубки счетчика газа Metrix G10:
Не подлежат гарантийному ремонту счетчики:— с изменением геометрических размеров корпуса, вследствие опресовки газов сети или повышение давления газа сверх допустимой нормы во время эксплуатации.
Пломба и заглушка разъема счетчик газа Metrix G10 для подключения счетно-передающего дистанционного устройства:
Счетчики принимаются для гарантийного ремонта в чистом виде при наличии паспорта (оригинала) и акта вставленной формы, составленного с участием представителей газового хозяйства. При отсутствии акта и паспорта, счетчики в гарантийный ремонт не принимаются. Ремонт осуществляются за счет заказчика. Доставка неисправного счетчика газа на гарантийный ремонт и отправка обратно осуществляется заказчиком за свой счет.
Пломба газового счетчика Metrix G10:
Счетчик газа Metrix G10 в упаковке — вид сверху:
Счетчик в упаковке транспортируют в закрытых транспортных средствах всеми видами транспорта, самолетом — в отопительных герметичных отсеках с обязательным соблюдением правил и требований, действующих на данных видах транспорта.
Паспорт производителя газового счетчика газа Metrix G10:
Технические характеристики газового счетчика Metrix G10:
Только наличный расчет. С НДС по счету не продаются.
Отправим газовый счетчик Metrix G10 по Украине Новой Почтой!Чтобы купить счетчик газа Metrix — звоните по тел. 095-544-30-12 или добавляйте в корзину (мы перезвоним).
(Ивано-Франковск, Чернигов, Полтава, Житомир, Нововолынск, Обухов, Овруч, Орехов, Новгород-Северский, Новомиргород, Очаков, Новоднестровск, Новомосковск, Перемышляны, Перечин, Перещепино, Переяслав-Хмельницкий, Першотравенск, Днепр, Острог, Новоград-Волынский, Молочанск, Монастыриска, Мостиска, Мукачево и другие)
Как остановить газовый счётчик магнитом. Большинство современных устройств для подсчета расхода бытового газа имеют электромеханический механизм. Это означает, что в них используется механический циферблат показаний расхода кубометров газа. Как остановить газовый счетчик такого типа?
Газовые счетчики вошли в наш быт относительно недавно, с развитием газификации всей страны. Однако, как только они появились, люди задались вопросом: как остановить счетчик газа, чтобы обсчитывать государство. Если вас не отпугивает подобное занятие, то данная статья для вас. Мы остановимся на способе остановки счетчика при помощи сильного неодимового магнита. Мы расскажем особенности выбора магнита на газовый счетчик, чтобы приобретенная вещь точно могла вам помочь нехитром деле
Контролеры Горгаза давно нашли противодействие остановке или отмотке показаний счетчика газа механических способами. Не секрет, что в первые годы, когда появились такие приборы для считывания расхода природного газа, умельцы отсоединяли от бытового газопровода и продували компрессором или пылесосом в обратную (реверсную) сторону, тем самым отматывая показания назад. Пломбирование гаек счетчиков помогло бороться государству с таким способом обмана. Однако теперь используют магниты для остановки счетчиков газа, которые не предусматривают разборки прибора. Кроме того, такой способ является и одним из самых безопасных, что очень важно в бытовых условиях.
Какие газовые счётчики можно остановить магнитом
Большинство современных устройств для подсчета расхода бытового газа имеют электромеханический механизм. Это означает, что в них используется механический циферблат показаний расхода кубометров газа. Как остановить газовый счетчик такого типа? Это сделать довольно просто, используя неодимовый магнит сплава N42. Такой тип имеет высокую силу удержания до 200 кг и массу порядка 1 кг при малых размерах: 70х40 мм и 70х50 мм для формы в виде диска или шайбы. Приборы с роторным механизмом для подсчета расхода легко останавливаются. К ним можно отнести такие модели, как G4РЛ, G6РЛ завода «Арсенал», ВК-G1.6, ВК-G2.5, ВК-G4, модели G4 и G6 завода МКМ, Галлус-2000 G4, СГМН-1-G6 и другие.
Список счётчиков, которые останавливаются магнитом
Ниже представлены модели счетчиков газа с указанием размера магнита (уточняйте):
СЧЕТЧИКИ ГАЗА (заводские), которые ПОДДАЮТСЯ остановке или торможению:
Счётчики, которые НЕ останавливаются магнитом
СЧЕТЧИКИ ГАЗА, которые НЕ ПОДДАЮТСЯ остановке или торможению магнитом:
На сайте вы найдёте некоторые модели счётчиков, которые не останавливаются внешним магнитом, но имеют встроенную систему для контроля за расходом газа. Счётчики газа можно посмотреть здесь
Способ остановки газового счётчика
Магниты для остановки газового счетчика сегодня предлагают многие интернет магазины. Однако квалифицированные специалисты в службе консультаций работают не у всех. Наш магазин предлагает, в первую очередь, консультацию специалистов, которые ответят на вопрос, какие магниты останавливают газовые счетчики конкретных моделей. Вы можете обратиться к нашим менеджерам, а потом выбрать оптимальную модель магнита в каталоге продукции.
Счётчик BK G10 и BK G10T – устройство мембранного (диафрагменного) типа, предназначенное для определения количества потреблённых кубов неагрессивных и неоднородных по структуре газовых смесей – природного, пропана, инертных, паров сжиженных и пр. Аппарат может применяться в коммунальной и промышленной сфере, на других объектах, если показатели расхода топлива не превышают 10 кубов в час.
Вид счётчика – BK G10
Устройство и принцип работы
В конструкции аппарата использован традиционный принцип работы, позволяющий учитывать прошедший через газомер объём за счёт определения количества заполнений мерных объёмов. Движение на измерительный механизм передаётся от диафрагм, через систему кривошипов и муфту, на ролик наименьшего разряда.
Конструкция счётчика BK G10
В корпусе, выполненном из двух половин (верхней и нижней), герметично соединённых между собой механическим способом размещаются следующие узлы:
- измерительный двухкамерный модуль с мембранами и распределительной системой с шиберными золотниками;
- кривошипный механизм;
- счётное роликовое устройство, отображающее показатели расхода;
- корректор механического принципа действия, учитывающий влияние температуры газа на учётные данные – для модели, обозначенной дополнительно буквой Т в маркировке.
Также изделие снабжено импульсным выходом для подключения дополнительного модуля, позволяющего передавать данные удалённо на централизованную систему контроля.
Технические характеристики
| Наименование параметров | Величина |
|---|---|
| Циклический объем, дм³ | 6 |
| Давление газа рабочее, кПа | 100 |
| Максимально допустимое давление внутри корпуса, кПа | 200 |
| Потеря давления, Па | не более 300 |
| Расход, м³/ч: | |
| Порог чувствительности, м³/ч | 0,01 |
| Емкость счетного механизма, м³ | 9999999 |
| Цена деления младшего разряда, л | 2,0 |
| Параметры датчика импульсов: | |
| Температура рабочей среды, °С | -25… +40 |
| Температура окружающей среды, °С | -40… +55 |
| Нормативный срок службы, лет | 24 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | от 19800 |

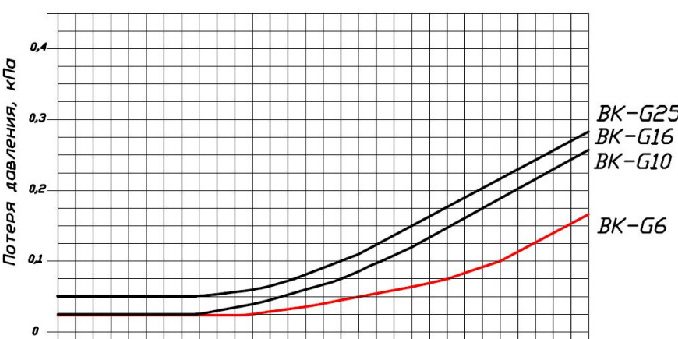

Графики потери давления
Габаритный и присоединительные размеры BK G10
Габаритный и присоединительные размеры BK G10T
Документация прибора
Паспорт BK G10 и BK G10Т: Смотреть
Описание: Смотреть
Сертификат: Смотреть
Разрешение: Смотреть
Свидетельство СИ: Смотреть
Установка (пояснения изготовителя): Смотреть
Комплектация счётчика при покупке
Комплектация счётчика BK G10 при покупке
Гарантия на прибор
Изготовитель гарантирует, что в течение 2-х лет счётчик отработает без сбоев, в противном случае изделие принимается на бесплатный ремонт в специализированные сервисные центры компании. Гарантия назначается в пределах 27 месяцев от даты поверки на заводе, если продукция какое-то время хранилась на складе, до начала эксплуатации.
Обязательное условие принятия изделия на гарантийный ремонт – сохранность заводских пломб и отсутствие следов, свидетельствующих о нарушении паспортных требований в отношении хранения, перевозки, установки и эксплуатации газомера.
Преимущества прибора
Модель отличается присутствием следующих преимуществ:
- простоты устройства, надёжности и долговечности в эксплуатации;
- высокой чувствительности при слабом напоре газа;
- продолжительного межповерочного интервала;
- низкой погрешности учёта данных;
- современного дизайна с надёжной защитой стального корпуса от коррозионного износа;
- надёжной защиты от постороннего вмешательства – фиксатора, предотвращающего обратный ход механизма, и импульсного выхода, позволяющего подключить датчик с модемом, для удалённого контроля показателей;
- биметаллического термокорректора, учитывающего отклонения температуры газа от отметки 20 градусов для точности показаний расхода (для отдельного исполнения).
Разновидности счётчика
Изделие представлено следующими исполнениями:
- с правым и левым расположением впускного штуцера;
- с одним или двумя патрубками – отдельно производятся модели с совмещённым штуцером для входа и выхода;
- корректирующие показатели расхода по механическому принципу – BK G10T.
Снятие показаний
Показания снимаются в следующем порядке:
- Считывается значение целого числа (на фото – синяя рамка), не учитывая дробную часть.
- От полученного значения отнимается результат прошлого замера, с последующим умножением на тариф.
Снятие показаний со счётчика BK G10 и BK G10T
Можно ли сэкономить
Потребитель сэкономит расходные показатели газа при использовании данной модели газомера при соблюдении следующих требований:
- монтаже и обеспечении условий эксплуатации, соответствующих паспортным;
- приобретении исполнения, подходящего по техническим характеристикам к предполагаемым условиям работы;
- исключении утечек газа в местах подсоединения;
- бережном отношении к энергоресурсом и использовании современных приборов, потребляющих газовое топливо.
Оплата по фактически потреблённому объёму газа значительно дешевле, нежели по установленным нормативам.
Установка счётчика
Для монтажа устройства привлекаются лицензированные организации компанией, поставляющей газ потребителю.
Сумма расходов на установку газомера колеблется в пределах от 4 до 6 тысяч рублей (исключая сварочные работы и цену счётчика), в зависимости от особенностей расценок к отдельно взятым регионам.
На установку газомера предварительно составляется проект, учитывающий особенности расположения газовых приборов для конкретного объекта и требования руководства по эксплуатации и паспорта счётчика, разработанные изготовителем.
Размеры и стандарты установки счётчиков от плиты
По итогам монтажа и подключения в соответствующей графе паспорта производится отметка с точным указанием даты ввода в эксплуатацию, росписью ответственного лица, заверенной печатью организации.
Используемые источники:
- https://pouchetu.ru/gazovyj/metrix-g10
- https://myschetchik.ru/gaza/metrix-g10
- https://thermolux.com.ua/products/schetchik-gaza-metrix-g10
- http://supermagnit74.tk/kak-ostanovit-gazovyj-schyotchik-magnitom/
- https://myschetchik.ru/gaza/bk-g10-i-bk-g10t
