Счетчик электроэнергии: какой лучше поставить и как подобрать точный прибор (60 фото)

Наряду с общеизвестным прибором учета электроэнергии «Меркурий 201» на российском рынке не менее популярна модель электросчетчика «Энергомера СЕ 101». Этот прибор относиться к классу однофазных устройств, предназначенных для замера количества потребленной электрической энергии по однотарифной схеме. Счетчик в основном устанавливается в частных домах, квартирах, офисных помещениях и на дачах. СЕ 101 является индукционным прибором, где датчиком тока служит шунт или специальный трансформатор.

Данная модель не предназначена для установки на улице без дополнительной защиты от снега, дождя и других негативных факторов воздействия окружающей среды. Корпус прибора, состоящий из двух половинок, изготовлен из высококачественной пластмассы. Между собой они скреплены надежными винтами. Табло электросчетчика закрыто прозрачным органическим стеклом. Прибор учета потребления электроэнергии «Энергомера СЕ 101» занесен в государственный реестр средств измерения Российской Федерации, поэтому его использование вполне законно.

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

1. Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
2. Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Пломбы и поверка

Как и любой счетчик электроэнергии, прибор учета «Энергомера СЕ 101» внесен в государственный реестр средств измерения РФ. Он разрешен к использованию на территории России. Производитель устройства устанавливает на прибор два следующих типа защиты.

1. Пломбу из металла на внешнюю крышку устройства, закрывающую доступ к контактам устройства. Пломбировка свидетельствует о том, что прибор прошел поверку и может быть установлен в систему контроля потребления электроэнергии.
2. Специальную голографическую наклейку с высокой степенью защиты. Голограмма устанавливается сотрудником ОТК предприятия-изготовителя и говорит о том, что прибор прошел проверку на работоспособность и годен к использованию.

Эти защитные приспособления необходимы для обнаружения вскрытия устройства после отгрузки в торговую сеть. В настоящее время на «черном» рынке можно встретить счетчики СЕ 101 со встроенной электронной схемой для отключения табло. Естественно пломбы и голограммы в этом случае поддельные. Использование таких приборов может привести к наложению на потребителя огромных штрафов за воровство электроэнергии.

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

1. Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку. Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения. В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.
2. Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5. Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток. Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.
3. Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями. Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму. Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт.  На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Преимущества прибора учета «Энергомера СЕ 101»

Любая модификация счетчика СЕ 101 имеет ряд существенных преимуществ перед конкурирующими изделиями. К несомненным достоинствам устройства можно отнести следующие технические и эксплуатационные характеристики:

• минимальное потребление электрической энергии для собственной работы;
• наличие в приборе специального оптического телеметрического входного блока;
• светодиодная индикация наличия напряжения в сети и работоспособности счетчика;
• высокая защищенность от влияния агрессивной среды и электромагнитных помех;
• высокая точность измерений, защита от воровства электроэнергии и доступная цена.

Достоинств у счетчиков «Энергомера СЕ 101» множество, но, как и любой техники, есть определенные недостатки. Одним из таких недостатков специалисты считают нестабильную работу устройств с жидкокристаллическими индикаторами при минусовой температуре.

Отзывы потребителей

Владельцы различных жилых и коммерческих объектов, установившие у себя электросчетчики «Энергомера СЕ 101», в основном дают высокую оценку этому прибору учета электроэнергии. Они отмечают следующие положительные характеристики устройства: приемлемая цена, длительный гарантийный срок и современный внешний вид. Приведем пару характерных отзывов, размещенных в сети.

1. «… и необходимо было поменять электросчетчик. В магазине посоветовали приобрести прибор Энергомера СЕ 101. Совет оказался дельным: счетчик недорогой, устанавливается просто и работает хорошо. Мы довольны приобретением и ….»
2. «… Всем хорош счетчик СЕ 101! Недорогой, отлично работает, длительная гарантия и так далее. Правда есть у него один несущественный недостаток — он однотарифный и перейти на ночь невозможно, а в остальном …»

Да, конечно, этот прибор учета однотарифный и однофазный, что значительно сокращает сферы его использования. Но это скорее достоинство, чем недостаток!  Счетчик СЕ 101 предназначен для конкретных целей, а для трехфазных сетей и многотарифных вариантов компанией « Энергомера» выпускаются другие модели.

Заключение

В целом следует сказать, что прибор учета электроэнергии «Энергомера СЕ 101» является качественным электросчетчиком, рассчитанным на многолетнюю безаварийную работу. Устройство, кроме счетного табло, имеет индикацию присутствия напряжения сети, выполненную на светодиоде. Приборы с жидкокристаллическим индикатором дороже простых электромеханических, но их качество, ни сколько не ниже. Выбор за вами!

Видео по теме

<center></center>

CE101-R5

CE101-R5.1

</li>

CE101-S6

</li>

CE200-R5

</li>

CE200-R5.1

</li>

CE200-S6

</li>

Однофазные многотарифные счетчики электроэнергии

Счетчики электрической энергии однофазные непосредственного включения предназначены для измерения активной и реактивной энергии в прямом и обратном направлениях, организации многотарифного учета в однофазных двухпроводных цепях переменного тока. Счетчики могут оснащаться интерфейсами связи для работы, как автономно, так и в составе информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ).

• CE102-R5.1

• CE102-S7

• CE102M-R5

• CE102M-S7

• CE201-S7

• CE208-R5 IEC

• CE208-C2

• CE208-S7 SMP

• CE208-S7 IEC

• СE208-C4 СПОДЭС / DLMS

• СE208-S7 СПОДЭС/DLMS

Трехфазные однотарифные счетчики электроэнергии

Счетчики электрической энергии предназначены для ведения однотарифного учета активной и реактивной энергии, в трехфазных трех- или четырехпроводных цепях переменного тока, подключаемых непосредственно или через измерительные трансформаторы.

• ЦЭ6803В Р31

• ЦЭ6803В Р32

• ЦЭ6803В Ш33

• CE300-R31

• CE300-S33

• CE302-R31

• CE302-S33

Трехфазные многотарифные счетчики электроэнергии

Счетчики электрической энергии предназначены для измерения активной и реактивной энергии в прямом и обратном направлениях, организации многотарифного учета в трехфазных трех- или четырехпроводных цепях переменного тока, подключаемых непосредственно или через измерительные трансформаторы. Счетчики оснащены интерфейсами связи для работы, как автономно, так и в составе информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ).

• CE307-R33

• CE301-R33

• CE301-S31

• CE303-R33

• CE303-S31

• CE303-S34

• ЦЭ6850М-Ш31

• CE304-S32

• CE308-C36 DLP

• CE308-S31 IEC

• CE308-S34 IEC

• CE308-S31 СПОДЭС/DLMS

• CE308-S34 СПОДЭС/DLMS

• CE308-C36 СПОДЭС / DLMS

Дополнительное оборудование

Раздел дополнительного оборудования включает в себя вспомогательное оборудование для конфигурирования и сбора данных с приборов учета электрической энергии.

• Преобразователь COM-IR и USB-IR

• Головка считывающая

• СЕ901

• Переходные планки для приборов учета с креплением на DIN-рейку

Снятые с серийного производства

Посмотреть все приборы снятые с производства

• ЦЭ6804-Ш33

• ЦЭ6804-Р31

• ЦЭ6804-Р32

• Трансформатор тока

• ЦН6802А

• ЦЭ6803В/1-Р31

• ЦЭ6803В/1-Ш33

• ЦЭ6803В/1-Р32

• ЦЭ6807П-Ш4

• ЦЭ6807П-Р5

• ЦЭ6807П-Ш6

• ЦЭ6850М-Ш30

• ЦЭ6803ВШ-Ш33

• ЦЭ6803ВШ-Р32

• ЦЭ6803ВМ-Ш33

• ЦЭ6803ВМ-Р31

• ЦЭ6803ВМ-Р32

• ЦЭ6850

• CE301M-S31

• CE301M-R33

• ЦЭ6827М1

• ЦЭ6822

• ЦЭ6807П-Р4

• ЦЭ6807Б-Р

• ЦЭ6807Б-Ш2

• ЦЭ6807Б-Ш1

• ЦЭ6807П-Ш1

• ЦЭ6812

• ЦЭ6811

• ЦЭ6827М

• CE102-R8

• CE101-S10

• ЦЭ6822

• Ф68700В

• ЦЭ6808В

• CE201-R8

• CE200-S4

• ЦЭ6805В

• CE102-R5

• CE200-S8

• CE200-S10

• ЦЭ6804 Р30

• ЦЭ6807Б-Ш4

• CE102-S6

• CE205

• CE306-R33

• CE305-S32

• ЦЭ6827

• ЦЭ6823М

• ЦЭ6827И

• ЦЭ6807В

• ЦЭ6823

Каталоги

PDF 2.9 МбPDF 4.1 МбPDF 1.4 Мб</ul>

Технические характеристики

Все технические характеристики

Описание

Документация и ПО

Вся документацияГде купить Подобрать прибор —> Добавить к сравнению—> —> Полное описание

Выберите модификацию для сравнения:

Назад

Установка индивидуальных приборов учета электроэнергии сегодня стала необходимостью для всех. Такие приборы необходимы и в квартирах, и в загородных домах, и на дачах.

Стоимость коммунальных услуг растет с каждым годом, поэтому не переплачивать за электроэнергию, учиться экономить ресурсы важно для всех. При выборе электрического счетчика необходимо разобраться, какой именно прибор вам нужен. В статье рассмотрим счетчики электроэнергии Энергомера.

Как выбрать прибор учета

Есть два способа – можно обратиться к сотрудникам энергокомпании или разобраться самостоятельно.</p>

Второй вариант потребует большего времени, зато вы будете уверены в надежности и качестве приобретаемого прибора.

1. Нужно определиться с фазностью счетчика. Она зависит от питающей его сети. Если вы меняете старый счетчик, то вся информация есть на его табло, либо обратитесь в управляющую компанию. Если напряжение 220-230 вольт, то необходим однофазный счетчик, если выше, то трехфазный.
2. Также необходимо определить максимальный ток счетчика. Для этого нужно установить ток вводного автоматического выключателя. Он должен располагаться на входе в ваш дом. При условии, что значение до 40 А, необходим счетчик с током до 60 А, в противном случае прибор с током до 100 А.
3. Большинство специалистов советуют брать двухтарифный прибор учета электроэнергии. То есть оплачивать по одной цене днем, а по другой в ночное время. Это один из способов, как можно существенно сэкономить на оплате электроэнергии.
4. В зависимости от того, где будет установлен прибор, определитесь со способами крепления. Как правило, используются три винта, если счетчик на стандартном электрощите, либо специальная рейка.
5. Каждый такой прибор обладает особыми функциями. Например, способен измерять параметры электрической сети, снимать показания, даже если напряжение отсутствует или подсвечивать индикаторы. Решите, какие из этих особенности для вас важны.

Модель СЕ 102

Большинство специалистов сегодня советуют выбирать счетчик электроэнергии Энергомера СЕ 102.</p>

Его чаще всего используют, чтобы учитывать потребление электроэнергии в бытовых нуждах. Это безусловный лидер среди других подобных приборов.

Привлекательна не только его доступная цена, но и качество, а также положительные отзывы, которые оставляют потребители. Этот счетчик внесен в государственный реестр средств измерений в России, так что его допустимо использовать в квартирах или частных домах на абсолютно законных основаниях.

Это многотарифный счетчик учета электроэнергии. Для передачи накопленной информации используется цифровой 485 интерфейс.

В отечественном приборостроении концерн Энергомера занимает одну из лидирующих позиций. И уже выпустил пять поколений приборов для учета электроэнергии. На сегодняшний день половина всех счетчиков имеют марку Энергомера, каждый год с конвейеров завода сходит не менее двух миллионов экземпляров.

Как подключить

Подключение любого счетчика — сложный процесс, который должен выполнять специалист.</p>

Однако, если вы разбираетесь в электрике, то сможете справиться с этой задачей самостоятельно.

Примите к сведению: обязательно нужно обратить внимание и на дату поверки прибора. Если она была больше двух лет назад, то перед установкой придется вызывать специалиста для новой поверки.Подробная информация об установке есть в руководстве по эксплуатации. На первоначальном этапе важно определиться со способом установки. Счетчик монтируют на дин-рейку или на место индукционного прибора.Совет специалиста: следите за сохранностью пломб на счетчике. Это доказывает не только его целостность, но и конкретно устанавливает дату последней поверки.После завершения работы, счетчик необходимо поставить на учет. Для этого необходимо пригласить сотрудников энергоснабжающей организации, которая обслуживает ваше жилье.

Показания отображаются на электронном дисплее. Помимо общих показаний в современных электросчетчиках отображается информация о времени работы, учете расхода электроэнергии в зависимости от времени суток (это необходимо для двухтарифных приборов). Все это упрощает снятие показаний для специалистов и обывателей.

Возможно, Вас заинтересует статья о счетчиках электроэнергии Матрица.

Статью об однофазных электросчетчиках Меркурий читайте здесь.

<index>

Электросчетчик Энергомера СЕ-101 распространен в однофазных сетях переменного тока для однотарифного учета потребленной электроэнергии.

Счетчик относится к современным приборам, применение и использование которых рекомендовано энергоснабжающими организациями. Имеет сертификат Государственного реестра средств измерений

Описание прибора

Счетчик электроэнергии однофазный рассчитан на включение в сеть переменного тока с напряжением не выше 240 В для измерения активной нагрузки. Номинальный ток нагрузки составляет 5А, а максимальный — 60А для исполнения 145 или 10 и 100А для модели 148.

Счетчик выпускается в 3 вариантах крепления, которые обозначаются дополнительной маркировкой в обозначении приборов:

• S6 или S10 — крепление на щиток 3 винтами;
• R5 — фиксирование на DIN-рейку;
• R5.1 — универсальное крепление.

Измерение тока производится посредством шунта, что исключает возможность электромагнитного воздействия. В дополнение измерительная система и механизм отсчета имеют электромагнитный экран и стопор обратного хода, делающими невозможным хищение электрической энергии или искажение показаний.

Корпус счетчика Энергомера СЕ 101 выполнен из ударопрочного и негорючего пластика.

Особенностью является малое значение стартового тока — 10мА, обеспечивающего высокую чувствительность (отсчет потребляемой мощности начинается со значений 2Вт).

Срок службы электросчетчика составляет не менее 30 лет.

Световые индикаторы

На лицевой панели электрических счетчиков находятся 1 или 2 светодиода. Один из светодиодов, обозначенный как “3200 imp/kW•h” или “1600 imp/kW•h” выполняет 2 функции:

• непрерывное свечение — подключение к сети и отсутствие потребляемой мощности;
• мерцание — пропорционально величине нагрузки.

Данный индикатор имеется во всех моделях электрических счетчиков.

Для моделей CE101 S6 и S10 характерно наличие второго индикатора “Робр”, который загорается при наличии обратной мощности.

Индикатор сети и нагрузки при потребляемой мощности ниже порога срабатывания светится с пониженной яркостью. При увеличении нагрузки светодиод начинает включаться ярко на время 30-90 мс с частотой, пропорциональной величине нагрузки.

Читайте также:  Виды терморегуляторов для теплого пола

Подсчитав количество импульсов счетчика за выбранный промежуток времени, можно определить величину потребляемой мощности. Данная функция СЕ 101 удобна при дистанционном контроле и неисправности индикатора.

Особенности индикационного табло

Индикационное табло имеет несколько вариантов исполнения. Каждая из модификаций индикатора отражена в маркировке прибора:

• М6 — шестисегментный;
• М7 — семисегментный;
• отсутствие символа “М” — жидкокристаллический.

Устройства с электронным жидкокристаллическим индикатором более надежны, поскольку в них отсутствуют подвижные элементы, но характеризуются более узким диапазоном допустимой температуры эксплуатации. Это связано с тем, что ЖКИ теряют работоспособность при больших отрицательных значениях температуры.

Механические индикаторные устройства приборов СЕ 101 имеют дополнительный сегмент, показывающий десятые доли киловатт. Данная секция обведена на индикаторе красной каймой и при снятии показаний не учитывается.

Подключение прибора

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

Схема включения универсальна и подразумевает подсоединение 4 проводников:

• 1- вход фазы (сеть);
• 3 — выход фазы (нагрузка);
• 4 — вход нуля (сеть);
• 5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:

• отключить питание на вводном кабеле;
• установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
• зачистить концы вводного кабеля;
• подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
• вновь отключить питание;
• зажать вводные провода в клеммах колодки в соответствии со схемой;
• подключить провода нагрузки;
• подать питание;
• проверить наличие напряжения на выходе счетчика;
• подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.

Читайте также:  Устройство и принцип действия силовых трансформаторов

Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.

Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.

При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.

Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.

Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.

Снятие показаний и поверка счетчиков

Для снятия показаний к учету берутся только цифры, не обведенные красной каймой, а у устройств с жидкокристаллическими индикаторами — только цифры до запятой.

Поверка счетчиков производится в специализированных организациях. Межповерочный интервал составляет 16 лет. Внеочередная поверка производится после ремонта. Поступающие в продажу устройства уже имеют поверку, но ее срок не должен быть более 2 лет. В противном случае необходима повторная поверка.

Для защиты от вскрытия электросчетчики СЕ имеют специальную голографическую наклейку. Винт, скрепляющий части корпуса, опломбирован. На пломбе указана дата поверки прибора.

</index>

Похожие статьи

Что такое варистор, основные технические параметры, для чего используетсяУстройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделей

Электросчётчик Энергомера СЕ101 – однофазное, однотарифное изделие для подсчёта потреблённой электроэнергии при подключении в двухфазные цепи переменного электротока. Прибор рассчитан на использование в быту, коммунальной и промышленной сфере, в общественном учреждении для установки на любом индивидуальном объекте.

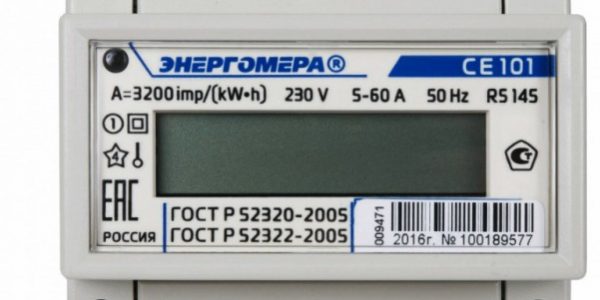

Вид счётчика – Энергомера СЕ101

Устройство и принцип работы

Изделие комплектуется:

• корпусом с кожухом и крышкой клеммного отсека;
• измерительным модулем;
• одним или двумя токовыми датчиками (в виде шунта или трансформатора электротока);
• механическим счётным устройством роликового типа.

Аппарат оборудован испытательным выходом, для подключения оборудования при поверке.

Принцип работы основан на преобразовании поступающих сигналов электротока в импульсы, с последующей обработкой и выводом на роликовое табло.

Технические характеристики

Характеристики	Величина
Класс точности	1 или 2
Диапазон входных сигналов:
Базовый (максимальный) ток, А	5 (50); 5 (60) или 10 (100)
Номинальное напряжение, В	230
Диапазон рабочих температур окружающего воздуха, °С	-40… +70
Диапазон значений постоянной счетчика, имп/(кВт*ч)	от 800 до 6400
Рабочий диапазон изменения частоты, Гц	50±2,5 или 60±3
Стартовый ток (чувствительность), мА:
для одноэлементных счетчиков
для двухэлементных счетчиков:
Полная мощность, потребляемая цепью тока при базовом токе, В*А, не более	0,05
Полная (активная) мощность, потребляемая цепью напряжения при номинальном значении напряжения, В*А (Вт)	9 (0,8)
Масса, кг, не более	1,0
Способ крепления	Рейка ТН35, винты
Габаритные размеры, мм:
Средняя наработка до отказа, час	220000
Срок службы, лет	не менее 30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 700

Размеры счётчиков электроэнергии – Энергомер СЕ101

Документация

Руководство по эксплуатации: Смотреть

Формуляр: Смотреть

Описание типа: Смотреть

Декларация соответствия: Смотреть

Каталог производителя: Смотреть

Гарантия на прибор

Производитель гарантирует соответствие изделия требованиям государственных стандартов. Продолжительность гарантийного обслуживания – в течение 7-ми лет от момента производства. Бесплатный ремонт возможен, если аппарат вышел из строя по причине неисправности, допущенной при сборке, а не в результате неправильного обращения.

Преимущества прибора

Счётчик отличается следующими преимуществами:

• простотой и надёжностью конструкции;
• высокой точностью измерения;
• большим нормативным сроком службы и межповерочным интервалом;
• надёжной защитой от самовольного вмешательства в работу;
• выгодной ценой;
• привлекательным внешним видом.

Разновидности счётчика

Производятся следующие исполнения приборов:

• S6 145 М6 (М7) – первые два символа обозначают тип конструкции корпуса, модель класса точности 1, рассчитана на напряжение 230 В, величину базового и предельного электротока соответственно 5 и 60 А, комплектуется табло с 6-ю или 7-ю роликами;
• S6 148 М6 (М7) – отличается параметрами тока 10 и 100 А, остальные характеристики аналогичны;
• R5 145 М6 (М7) – разница в типе корпуса, остальные показатели аналогичны первой модели в перечне;
• R5 148 М6 (М7) – модель с характеристиками второй модели в списке с корпусом предыдущего исполнения.

Расшифровка маркировки счётчика – Энергомера СЕ101

Возможны модели с корпусами R5.1, S4, S8, S10 с аналогичной комплектацией.

Снятие показаний

В зависимости от исполнения, прибор снабжён индикатором в 6 и 7 символов, с одним дробным разрядом. Десятичная доля обозначается красным цветом ролика или аналогичной скобкой вокруг числа на корпусе и не используется при снятии показаний(красная рамка).

Снятие показаний со счётчика – Энергомера СЕ101

Порядок процедуры:

1. Выписывается целое значение числа киловатт-часов, исключая начальные нули(жёлтая рамка).
2. Отнимается значение прошлого замера месяцем ранее.
3. Разность перемножается на величину тарифного плана.

Можно ли сэкономить

Потребитель может сэкономить только путём снижения расходных показателей, посредством:

• правильного выбора счётчика;
• соблюдения правил эксплуатации оборудования, согласно требованиям изготовителя;
• оптимальной нагрузки на электросеть;
• исключения неоправданных трат электроэнергии.

Счётчик конструкционно защищён от несанкционированного воздействия с целью хищения энергии и учитывает показатели по нарастающему итогу.

Подключение счётчика

В зависимости от исполнения корпуса, прибор может устанавливаться на ДИН-рейку или винты. Подключение должен выполнять квалифицированный электрик. Перед началом работ следует отключить подачу энергии.

Схема подключения счётчика – Энергомер СЕ101

При подключении необходимо учитывать требования завода изготовителя, изложенные в руководстве по эксплуатации. После подключения и подачи тока, прибор проверяется в работе. Затем накладываются защитные пломбы, и выполняется запись ответственным работником организации, подключавшей счётчик, в формуляре устройства.

Используемые источники:

• https://profazu.ru/elektrooborudovanie/schetchiki/schetchik-se-101-tehnicheskie-harakteristiki.html
• http://www.energomera.ru/ru/products/meters
• https://teplo.guru/elektrichestvo/schetchiki/modeli-schetchiki/energomera.html
• https://odinelectric.ru/equipment/obzor-odnofaznogo-elektricheskogo-schetchika-energomera-se-101
• https://myschetchik.ru/elektroenergii/se101
