Счетчик «Берегун» – это компактный прибор для замера суммарного расхода как горячей, так и холодной воды. Подходит для эксплуатации в квартирах, общественных помещениях, в ЖКХ. Производитель электросчетчика – ООО «СУ-29» (Россия, г. Москва).
Виды и популярные модели
Счетчик воды “Берегун”
Счетчик воды «Берегун» используется в системах горячего и холодного водоснабжения. В целом, по строению устройство во многом схоже с водяными счетчиками от других заводов-изготовителей. Конструкция состоит из следующих частей:
- прочный металлический корпус;
- чаша-основание из металла;
- «крыльчатка», оснащенная двумя лопастями;
- встроенный счетчик механического типа;
- круглая панель со шкалой, значениями и расшифровкой показателей;
- компактный механизм, осуществляющий вращение для передачи данных от «крыльчатки» к самому счетчику.
Принцип устройства всех приборов одинаков. Единственное отличие между водосчетчиками – наличие корпуса синего цвета у водомера для холодной воды, а красного – для горячей. Оба варианта характеризуются стандартной комплектацией. Применяются для учета расходуемой потребителями воды в соответствии со СанПиН2.1.4.1074-01.
Каждое устройство сопровождается техническим паспортом, содержащим всю основную информацию о водомере и правилах его эксплуатации.
Технические характеристики
Согласно официальным данным по устойчивости к влаге и изменениям температурного режима, при работе счетчик изготавливается в соответствии с исполнением «В4» (по ГОСТу 12997). Относительно определения метрологического класса приборы соответствуют:
- классу «А», если применяется вертикальная установка;
- классу «В», когда водомер устанавливается горизонтально.
В обоих случаях нормы установки соблюдаются в соответствии с ГОСТ Р 50193.1.
Перечень основных параметров и их значения:
- Условный проход в диметре – 15 мм.
- t в измеряемой среде – 5-90 градусов;
- t воздуха окружающей среды (при влажности 80%) – 5-50 градусов;
- Соединение резьбы (в дюймах) – 3/4;
- Потеря в давлении – не более 0,1 МПа;
- Порог чувствительности, м3/ч – не более 0,03 и 0,015 для класса «А» и «В» соответственно;
- Минимальное значение деления на шкале индикатора – 0,00005 м3;
- Вес водомера (с заводской упаковкой) – 650 гр;
- Устойчивость к воздействию магнитного поля (напряженность) – не более 140 кА/м;
- Расход воды, м3/час: минимальный – 0,03-0,06, переходный – 0,12-0,15, номинальный – 1,5, максимальный – 3.
Срок службы устройств вне зависимости от класса составляет не менее 12 лет. Согласно инструкции производителя, интервал между поверками приборов различен: 6 лет для водосчетчиков холодного водоснабжения и 4 года для «Берегуна», устанавливаемого на горячую воду.
Водосчетчик «Берегун» с импульсным выходом
Данный водомер позволяет передавать результаты замера расхода воды дистанционно. Дискретность прибора при работе составляет 1 импульс на каждые израсходованные 10 литров.
Дистанционная передача данных по замерам накопленного объема воды осуществляется за счет встроенного в корпус устройства преобразователя. Именно он способствует формированию унифицированного импульса, а затем передает сигнал через двухпроводную линию, расстояние которой может достигать до 100 метров.
Коммутация импульсного выхода действует через «сухой контакт» с напряжением не более 24В. Вес импульса при этом может составлять от 1 до 1000 л/имп.
Принцип работы
Конструкция счетчика
«Берегун» функционирует за счет выполненных «крыльчаткой» оборотов, совершающей движения под воздействием водяного потока. Поэтапная работа прибора:
- вода проходит через фильтр;
- поток проникает в измерительную камеру;
- под давлением воды происходит вращение «крыльчатки», на которой закреплена ведущая магнитная муфта;
- вращение муфтового магнита передается ведомой части с помощью разделительного стакана, что задействует масштабирующий редуктор и отсчетный механизм.
В итоге счетный механизм, расположенный в изолированной части корпуса, преобразовывает зафиксированное число выполненных «крыльчаткой» оборотов в показания, исчисляемые в кубических метрах.
«Берегун» относится к категории сравнительно дешевого бытового оборудования, поэтому доступен большинству покупателей. Какую именно модель установить, стандартную или с импульсом, потребитель решает сам. Счетчики подходят для городских квартир (вне зависимости от площади), частных домов и таун-хаусов на производственных объектах, в общественных помещений (торговые центры, бассейны, гостиницы, офисные здания).
Правила монтажа и подключения

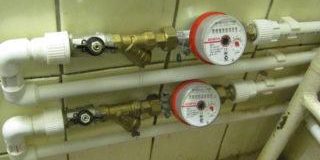

Установленные конструкции на трубах
При установке «Берегун» не требует подготовительных и сварочных работ, а также изменений в трубопроводной системе. Для обеспечения герметичности соединений в комплект оборудования производителем включены «переходники», муфты, изоляционные прокладки.
Алгоритм действий при подключении водосчетчика:
- Перекрыть воду.
- Подготовить резьбу для подсоединения штуцеров входа и выхода.
- Очистить отверстия от грязи, пыли и краски с труб.
- Обеспечить, чтобы край трубы и ее направление находились под углом в 90 градусов.
- Перед подключением на резьбу штуцера наматывается льняная пакля (для повышения герметичности).
- Удаляются все старые прокладки, защитные колпаки и техническая проставка.
- Вставляются новые уплотнители.
- Закручиваются накидные гайки с соблюдением совпадения направления водного потока и стрелки прибора.
- Гайки затягиваются с помощью динамометрического ключа.
- Плавно открыть воду.
- Если протечки нет, то положение устройства можно отрегулировать простым поворачиванием для более удобного считывания показаний.
Следует помнить, что после выполнения монтажа, водомер и фильтр нужно опломбировать. Начальные показания фиксируются в технический паспорт прибора и заносятся в специальный акт.
Методы остановки водосчетчика «Берегун»
Вопрос о том, как можно обмануть счетчик для воды «Берегун», при этом сэкономив на расходы за коммунальные услуги, волнует большинство потребителей. Народная смекалка не знает границ, поэтому способов, как остановить работу устройства, придумано несколько.
Первый способ. Большинство современных приборов для учета воды оснащены защитой от воздействия магнитного поля. Но и в этом случае есть выход. Достаточно воспользоваться неодимовым магнитом для остановки работы счетчика «Берегун». Такой магнит, являющийся, по сути, сплавом из трех химических элементов, позволяет создать мощнейшее поле, противостоять которому механизм устройства просто не в силах. Главное, правильно определиться с размером и местоположением магнита на счетчике:
- Перед креплением на корпус «Берегуна», следует обмотать его в хлопковую ткань (иначе есть шанс полностью вывести оборудование из строя).
- Пустить воду.
- Приложить «заготовку» к корпусу водомера.
- Медленно двигать магнитом по боковине прибора, наблюдая за изменениями показателей.
Когда несмотря на текущую воду, показания не будут увеличиваться, «заготовка» фиксируется на подходящем месте.
Второй способ. Обманывать счетчик можно и с помощью обычной проволоки. Также подойдет синтетическая леска. Действия просты:
- Не царапая измеритель и сохраняя резьбу, откручивается заглушка фильтра.
- Затем, через одно из отверстий пропускается проволока (леска).
- Один из проволочных концов закрепляется за стакан водного фильтра.
- Второй – продевается в трубу с ориентированием на ход потока воды.
В завершение, для остановки работы «Берегуна», ко второму кончику проволоки прикрепляется небольшая бусина или шарик. Такой «груз» и не дает изменяться показанием расхода в сторону увеличения.
Третий способ. В том случае, когда водомер еще не опломбирован, его можно разобрать, снять верхнюю панель и в рабочем механизме обрезать «крыльчатку». Опасность метода заключается в том, что при первой же поверке, обман будет обнаружен, а владелец понесет наказание. Также существует опасность укоротить элемент больше, чем это необходимо, что чревато выходом оборудования из строя.
Четвертый способ. Для остановки импульсных измерителей возможно воспользоваться обычной иголкой. Для этого необходимо вставить ее в отверстие, расположенное в боковой части корпуса. Таким образом, работа устройства будет полностью остановлена, но также велика вероятность повреждения внутреннего механизма.
В качестве пятого способа можно воспользоваться бытовым пылесосом. В этом случае рост показаний не останавливается, а сматывается.
Обратите внимание, что любые действия, направленные на остановку счетчика, противозаконны и наказуемы!
Долгий период времени приобрести водяной счетчик, удовлетворяющий всем запросам, было невозможно. Каждый из приборов имел тот или иной недостаток и приходилось выбирать оптимальный вариант по определенным критериям. Пользователи жаловались на неэффективность работы, недолговечность приборов, погрешность в фиксировании результатов. Так было до появления счетчика воды «Берегун», который смог решить проблему.
Водяной счетчик «Берегун» был протестирован, эксперты подтвердили его высокое качество. Приборы рекомендованы для установки в частных владениях. За недолгое время пребывания на рынке, механизмы показали себя как одни из лучших, существующих на данный момент.
Назначение счетчика для воды «Берегун»
Водосчетчик «Берегун» — это конструкция, измеряющая количество объема потребляемой воды. Измерения считаются в метрах кубических. При помощи устройства потребитель ведет учет количества потребляемой холодной и горячей воды за час, сутки или месяц и может оплачивать потребляемый объем. Согласно замерам и наблюдениям, это помогает экономить бюджет и составляет около сорока процентов сэкономленных средств.
Можно утверждать, что установка прибора замера имеет свои преимущества, которые заметны непосредственно после установки:
- нет лишних начислений, пользователь оплачивает только израсходованные кубометры;
- можно контролировать и регулировать количество расхода воды;
- срок гарантии на прибор – три года, что гораздо выше гарантии других производителей на свои приборы;
- конструкция «Берегун» прошла тестирования и имеет высокую устойчивость к магнитным воздействиям;
- счетчик воды может использоваться в частных хозяйствах и на производстве, в жилых домах и при низких температурах нежилого помещения, купить прибор можно для разнообразных объектов.
Технические характеристики водосчетчика «Берегун»
Официальный сайт компании «Берегун» Москва гарантирует высокую надежность и точность приборов для замера потребляемой воды.
Счетчик имеет ряд преимуществ перед другими подобными приборами и благодаря техническим характеристикам признан одним из лучших.
Технические характеристики водосчетчика «Берегун» следующие:
- соответствие принятым госстандартам по устойчивости к воздействию влаги и температуры окружающей среды;
- надежная протекция от воздействия магнитного поля;
- существование моделей с дистанционной передачей показателей;
- согласно правилам, приборы предназначаются для учета холодной и горячей воды, замера объема потребляемой питьевой воды, потребленного пользователем.
Все перечисленные технические характеристики соответствуют ГОСТу, счетчик «Берегун» способен осуществлять замеры даже в самых неблагоприятных условиях.
Водосчетчик «Берегун» относится к категории «сухих» конструкций, классу А точности в вертикальном положении и к классу «В» в горизонтальном положении. Межповерочный интервал составляет четыре года для счетчиков горячей воды и шесть лет для счетчиков холодной воды. Срок службы прибора зависит от многих факторов: места расположения, особенностей помещения, условий эксплуатации.
Поверка счетчика воды «Берегун»
Счетчик является сложным измерительным механизмов, который в процессе использования может изменить свои технические характеристики.
Погрешность от допустимых показателей появляется в сторону увеличения или уменьшения результатов, поэтому периодически необходимо осуществлять контроль за показателями и проверять расход воды. При помощи специального оборудования, проверка водосчетчика «Берегун» производится в специальном заведении или на дому без снятия прибора.
Если выбран вариант проверки изделия в лаборатории, необходимо пригласить мастера для демонтирования счетчика и установки заглушки. Снятый прибор следует доставить метрологическое заведение, где прибор проверят, составят необходимый акт. При условии удовлетворительного состояния механизма, он будет установлен на прежнее место. Процедура довольно затратная: как времени, так и по деньгам. Придется дважды согласовывать время прихода мастера, который должен снять и установить счетчик.
Как правило, все перечисленные действия занимают около трех-четырех недель. В этот период оплата потребляемой воды будет посчитана по-другому, согласно тарифу, имеющему место при отсутствии счетчика. Процедура получается долгой по времени и недешевой по стоимости.
Еще один существующий вариант подходит тем, кто ценит свое время: проверка прибора без демонтирования непосредственно на дому. В этом случае поверка займет один день. Специалист придет с нужным оборудованием, проведет все требуемые действия, составит акт проверки.
Процесс проверки должен быть регулярным – только в этом случае можно быть уверенным в правильной оплате за потребляемую воду.
Снятие показаний водосчетчика «Берегун»
Водосчетчики постепенно перестали быть редким явлением и практически каждое жилище оборудовано таким прибором. Но все, кто только присоединяются к рядам новичков в пользовании счетчика, испытывают вопросы по правилам измерения объема воды. Снимать показания горячей и холодной воды правильно важно для оплаты потребленных ресурсов: иначе придется переплатить, особенно если речь идет об учете горячей воды. Ведь ее стоимость гораздо выше.
На табло счетчика можно увидеть ряд цифр, часть из которых черного цвета, другие – красного. Красные показывают количество потребленных литров и при снятии показаний, они не учитываются. В квитанции записываются черные цифры, которые показывают кубометры потребленной воды.
Снятие показаний с водосчетчика «Берегун» проходит в таком порядке:
- на листе следует записать черные цифры;
- если последняя цифра больше пятерки, необходимо округлить в большую сторону и полученный результат записать в квитанцию;
- оплата счета происходит любым удобным способом: в банке, онлайн.
При снятии показаний прекратите любое использование воды и проконтролируйте состояние счетчика: он должен стоять на месте, не «накручивать» новые литры.
В случае неостановки, проверьте домашнюю сеть на наличие утечек.
Паспорт прибора «Берегун»
Паспорт прибора детально описывает назначение и особенности эксплуатации. Из документа можно узнать:
- основные технические характеристики;
- комплектность;
- устройство и принцип работы механизма;
- правила безопасной эксплуатации;
- сроки поверки;
- гарантии производителя.
Паспорт прибора «Берегун»
Счетчик воды «Берегун» — точный прибор, который поможет вести правильный учет расхода воды и не переплачивать лишние деньги.
«Берегун» – это счетчик для измерений объемов холодной и горячей воды в системах водоснабжения коммунального хозяйства. Он эффективен в работе, долговечен, а погрешность показаний не выходит за рамки допустимых стандартов. Более детально о водосчётчике Берегун, его характеристиках, особенностях и преимуществах – в этой статье.
Типы
Водосчётчик «Берегун» производится в Российской Федерации и соответствует ГОСТ. Выпускала его московская Группа Компаний «Теплоприбор». Не так давно квартирные счетчики «Берегун» были сняты с производства. Но многие продолжают ими пользоваться.
Счётчики «Берегун» измеряют объёмы холодной и горячей воды на объектах ЖКХ, в жилых домах и в сетях коммунальных предприятий. Они могут быть разных типов. Водомеры «Берегун» имеют 1, 2, 3 категории:
- Счетчик воды с импульсным выходом, 80мм: Берегун.01.15.080 и Берегун.02.15.080;
- Счетчик воды без импульсного выхода, 80мм: Берегун.01.15.080 и Берегун.02.15.080;
- Счетчик воды без импульсного выхода, 110мм: Берегун.01.15.110 и Берегун.02.15.110.
Паспорт водосчетчика “Берегун” можно скачать ЗДЕСЬ.
Технические характеристики квартирного счетчика
Квартирные счётчики воды «Берегун» имеют весомые преимущества благодаря уникальным техническим характеристикам.
Преимущества и недостатки
Плюсы квартирного счётчика воды «Берегун»:
- высокая точность измерений, погрешность составляет ±5%;
- хорошие технические характеристики;
- устойчивость к воздействию температуры и влаги;
- долговечность;
- доступная цена (от 600 руб.);
- высокая надежность при условии правильного монтажа, регулярного обслуживания и эксплуатации в правильных условиях;
- соответствие принятым государственным стандартам по утвержденным критериям и оценкам;
- повышенная устойчивость к воздействию влажности и температуры окружающей среды, что актуально для горячего водоснабжения;
- высокая степень защиты от воздействия магнитных полей;
- некоторые типы имеют функцию дистанционной передачи данных;
- аппарат может иметь импульсный выход, многоимпульсный выход, частотный, цифровой, токовый и радио- выход.
В качестве недостатков при эксплуатации можно выделить такие моменты:
- прибор сложно ремонтировать;
- не все модели поддерживают дистанционную передачу данных;
- неудобная и дорогая процедура поверки.
Комплектность и специфика монтажа
Счётчики воды «Берегун» относятся к метрологической категории приборов учёта. Устанавливаются такие счетчики в соответствии с государственным стандартом: класс А при вертикальной установке и класс В – при горизонтальной.
Монтаж осуществляется согласно установленному перечню критериев и технических условий. Необходимо размещать прибор не менее чем в двух метрах от объектов, способных генерировать действие постоянных магнитов или мощное электромагнитное поле. Вокруг прибора необходимо обеспечить свободное пространство, достаточное для полноценного доступа с целью снятия показаний и технического обслуживания.
Монтаж производят обязательно в напорный трубопровод для того, чтобы прибор гарантировано был заполнен водой.
К ориентации и расположению водосчётчика также выдвигаются строгие требования.
Конструкция водосчётчика «Берегун» состоит из корпуса с фильтром, измерительной камеры, а также счётного механизма, размещенного в стакане из немагнитного материала. Принцип работы водомера основан на учёте количества оборотов крыльчатки, которая вращается под воздействием потока протекающей воды. При проходе через фильтр поток воды оказывается в нижней части измерительной камеры.
В случае если «Берегун» обладает опцией дистанционной передачи данных, информация об учтённом объёме воды передаётся при помощи преобразователя. Он создаёт унифицированный импульсный сигнал, а затем передаёт его по двухпроводной линии.
Срок службы и межповерочный интервал
Срок службы счётчика зависит от условий его монтажа и эксплуатации. При соблюдении всех условий и требований, а также при регулярном техническом обслуживании оборудование проработает очень долго. В соответствии с информацией, заявленной производителем, срок службы – двенадцать лет. Гарантия дается на три года.
При продолжительной эксплуатации, а особенно после длительного простоя, потребуется поверка счётчика. Для водомера холодной воды, по стандарту, межповерочный интервал составляет шесть лет, а для устройства, учитывающего горячую воду, – четыре года. Процедура поверки осуществляется согласно государственным стандартам, нормативной и технической документации.
Снятие показаний
Учёт потребляемой воды и смена показаний осуществляется при каждом открывании водопроводного крана. Непосредственно перед снятием показаний потребуется убедиться в том, что водопотребление в момент замера прекращено полностью. Если все краны, вентили и задвижки перекрыты, но счётчик продолжает отсчёт, это сигнализирует об утечке в сетях или поломке водомера.
Независимо от того, учет какой воды ведет устройство, на табло счётчика пользователь увидит ряд цифр. Первая часть этих цифр окрашена в чёрный цвет и показывает целое число, измеряемое в метрах кубических. Часть с красными цифрами отображает дробную долю, измеряемую в литрах.
В случае, когда показания снимаются обычным гражданином в своей квартире или доме, для занесения в квитанцию необходимы только числа в кубах. Литры в квитанцию не заносятся! Ошибочно переданные показания могут спровоцировать неправильные денежные начисления или вопросы у коммунальной службы.
В процессе снятия показаний можно пользоваться математическими правилами округления дробной доли. Значит, если последняя цифра – пятерка или больше, то допустимо округление в большую сторону.
Как остановить или замедлить
Некоторые потребители озадачиваются вопросом: «Как можно остановить счётчик «Берегун», какие изобретены методы и способы решения этой задачи?». Ряд абонентов желает либо скрыть реальный уровень объёма водопотребления либо избежать полной оплаты за объём. Особо актуальным этот вопрос является для водомеров, установленных на горячую воду, которая значительно дороже холодной.
Многие пытаются, согласно рекомендациям народных мастеров и знатоков, устанавливать магнит непосредственно на счётчик воды «Берегун», чтобы подвергнуть его постоянному воздействию магнитного поля. Цель таких действий – замедлить или вовсе остановить устройство, чтобы оно не фиксировало кубы, которые действительно прошли через него. Главным преимуществом подобного метода считается то, что в момент проверок или поверки магнит легко удаляется и устройство можно выдать за совершенно исправное.
Возможно, такой метод действует с другими аппаратами, но с водомером «Берегун» любой модели это не сработает. Как уже рассматривалось выше, этот счетчик оборудован особой антимагнитной защитой. Таким образом, воздействие магнитом напрямую на корпус устройства не окажет какого-либо влияния на работу его внутренних механизмов.
Единственный способ остановить или замедлить водомер – это вскрыть корпус и нарушить его работу механически. Вскрыть корпус невозможно, не повредив проволоку и пломбу, которые ставят коммунальщики при установке прибора или после его поверки.
Поэтому умельцы обращаются к альтернативным методам. К примеру, вводят через мягкие части корпуса иголку для блокировки подвижных частей устройства, в итоге вода через водомер проходит, но показания не прогрессируют.
Без задействования магнитов остановить или замедлить ход работы устройства незаметно для коммунальщиков практически нереально. По истечении межповерочного интервала специалисты внимательно обследуют как установленную ими ранее пломбу, так и целостность самого корпуса прибора. При выявлении факта несанкционированных манипуляций с прибором учёта абоненту грозит штраф в размере от 1500 до 300000 рублей.
Аналоги
На рынке большой выбор отечественных приборов учёта и измерительной аппаратуры. «Берегун» уже снят с производства. «Теплоприбор» выпускает его аналог – ВСКМ-90-15…50.
Итак, мы рассмотрели водомер модели Берегун. Прибор обладает высокой точностью, надежностью и оптимальной ценой (порядка 800 рублей).
Счётчик Берегун – прибор по учёту потреблённого объёма холодной или горячей воды. Изделие может использоваться любыми индивидуальными потребителями для установки в частном доме, квартире, на предприятии или в учреждении.
Вид счётчика – Берегун
Устройство и принцип работы
Изделие состоит из следующих узлов:
- крыльчатка,
- счётный механизм,
- вода протекаемая через прибор,
- механический редуктор отображающие данные на табло,
- индикаторное устройство,
- герметичная перегородка,
- часовые камни,
- часовые камни.
Дополнительно аппарат снабжается преобразовательным устройством, передающим обработанные данные по двухпроводной схеме на удалённое устройство, размещённое в радиусе до 100 м.
Проходящая через корпус прибора вода вращает крыльчатку, передающую через магнитную муфту движение счётному механизму. Переданное количество оборотов крыльчатки преобразуется в итоговое значение кубометров потреблённых энергоресурсов с отображением на механическом табло.
Технические характеристики
| Наименование и размерность параметра | Значение параметра | |
|---|---|---|
| Диаметр условного прохода, мм | 15 | 20 |
| Метрологический класс | А и В | |
| Номинальный расход, Qn, м³/ч | 1,5 | 2,5 |
| Максимальный расход, Qmax, м³/ч | 3 | 5 |
| Переходный расход, Qt, м³/ч | ||
| Минимальный расход, Qmin м³/ч | ||
| Максимальное рабочее давление воды, не более, МПа | 1,6 | |
| Потеря давления при максимальном расходе не более, МПа | 0,1 | |
| Емкость индикаторного устройства, м³ | 99999 | |
| 0,0001 | ||
| Максимальная температура измеряемой воды, °С: | ||
| Температура окружающей среды, °С: | ||
| Масса счетчика, кг, не более | 0,65 | 0,85 |
| Габаритные размеры, мм (Д/Ш/В) | 80(110)/85/73 | 115(130)/85/73 |
| Нормативный срок службы, лет | 12 | |
| Межповерочный интервал, лет: | ||
| Цена, рос. руб. | 800 |
Документация
Паспорт модели для холодной воды: Смотреть
Паспорт модели для горячей воды: Смотреть
Сертификат соответствия: Смотреть
Сертификат СИ: Смотреть
Свидетельство СИ с описанием: Смотреть
Гарантия на прибор
Изготовитель гарантирует безаварийную работу водомера в течение 3-х лет после монтажа. Гарантийные обязательства предусматривают соблюдение реализатором и потребителем правил перевозки, установки и эксплуатации изделия, указанных в сопроводительной документации изготовителя.
Преимущества прибора
Эту модель водомера отличают следующие достоинства:
- разумная цена;
- удобство снятия показаний;
- надёжная защита корпуса, предотвращающая воздействие магнитом с целью фальсификации данных;
- низкая погрешность измерения;
- приспособленность к работе в условиях повышенной влажности и температурных колебаний воздуха окружающей среды;
- возможность удалённой передачи показаний в централизованную систему контроля;
- современный дизайн;
- простота конструкции и сухой принцип работы счётного механизма, увеличивающий срок эксплуатации.
Разновидности счётчика
Модели водомеров различаются по следующим признакам:
- диаметру условного прохода – 15 и 20 мм;
- способу установки – предусмотрены классы А, если прибор монтируется вертикально, и В – горизонтально;
- назначению для сетей холодного или горячего водоснабжения;
- наличию устройства для преобразования и дистанционной передачи показаний.
Выпускались следующие разновидности счётчиков:
- 01.15.080 – модель для холодной воды;
- 02.15.080 – аппарат, учитывающий горячую воду;
- 01.15.110 и 02.15.110 – аналогичные изделия, снабжённые системой удалённого контроля.
В настоящее время продукция снята с производства.
С импульсным выходом
Некоторые счётчики имеют импульсный выход, предназначенный подключать устройство к автоматической системе учёта расхода холодной или горячей воды.
Снятие показаний
Показания снимаются в следующей последовательности:
- Из цифрового значения, представленного на табло, выписывается целое число(синий прямоугольник), без учёта начальных нулей. Цифры, указывающие на эту часть показателя, выполнены чёрным цветом, три разряда дробного значения окрашены в красный цвет(красный прямоугольник).
- От снятых данных отнимаются полученные в предыдущем месяце.
- Полученный результат умножается на стоимость одного кубометра.
Снятие показаний со счётчика – Берегун
Можно ли сэкономить
Аппарат конструктивно не позволяет замедлить вращение крыльчатки или отмотать показания в обратном направлении по причине магнитной защиты корпуса – воздействие сильным постоянным магнитом не скажется на эффективности функционирования счётчика.
Потребитель сможет сэкономить за счёт бережливого отношения к расходу воды:
- установки исправных запорных устройств;
- закрывая кран во время чистки зубов, когда вода не используется;
- выбрав конструкцию сливного бачка унитаза с двумя кнопками;
- принимая душ вместо ванны.
Любое вмешательство с нарушением целостности прибора будет выявлено в ходе поверочных работ или проверки, проводимой представителями контролирующей организации, с серьёзными штрафными санкциями к нарушителю.
Установка счётчика
Монтировать водомер должен квалифицированный водопроводчик, при условии учёта рекомендаций, изложенных в паспортной документации. Предварительно перекрывается подача воды на трубопровод.
Схема узла и размеры счётчика
Работы производятся в такой последовательности:
- С патрубков аппарата снимаются защитные заглушки.
- На места подсоединения устанавливаются уплотнения.
- Изделие устанавливается с учётом направления водяного потока, согласно стрелке на корпусе счётчика.
- Гайки закручиваются, с соблюдением паспортного усилия затяжки, контролируемого динамометрическим ключом.
- Постепенно, чтобы избежать гидравлического удара, открывается кран подачи воды с заполнением счётчика.
- Проверяются места подсоединения на предмет утечек.
Последовательность монтажа счётчика
После монтажа накладываются пломбы, результат установки фиксируется ответственным представителем водопоставляющей компании в паспорте счётчика.
Крыльчатые счётчики «БЕРЕГУН» предназначены для измерения объёма используемой воды в системах бытового горячего и холодного водоснабжения. Их устанавливают в многоквартирных домах, коттеджах, загородных домах, офисах, предприятиях бытового питания. Данные приборы работают в системах с давлением 0,1 МПа. Они соответствуют установленным метрологическим классам. При горизонтальном монтаже — классу В. При вертикальном монтаже – классу А. Учёт потребления можно вести в непрерывном режиме (за час, день, сутки, месяц, квартал).
Устройство и принцип действия прибора
Прибор конструктивно состоит из следующих основных элементов:
- металлического корпуса (цвет корпуса зависит от используемой системы водоснабжения: синий – для холодной воды, красный – для горячей);
- металлическую чашу;
- крыльчатку с лопастями;
- механический счётчик;
- механизм передачи вращения от крыльчатки к счётчику.
Отдельные экземпляры оснащаются импульсным выходом. Он позволяет подключать устройство к автоматической системе учёта расхода холодной или горячей воды.
Принцип работы устройства заключается в использования давления проходящего потока воды. Попадая на лопасти крыльчатки, вода заставляет её вращаться. Это вращение передаётся через редукторный механизм на механический счётчик, на котором отображается потребляемый расход.
Технические характеристики
Технические характеристики счётчика Берегун
Срок службы
Завод изготовитель гарантирует надёжную эксплуатацию аппарата в течение трёх лет с момента подключения в систему. При правильном хранении и транспортировки срок службы прибора составляет 12 лет.
Межповерочный интервал
Для поддержания в исправном состоянии и сохранении точности измерений установлен межповерочный интервал в пять лет. Поверка производится на специальном оборудовании в условиях лаборатории.
Стоимость счётчика
Стоимость приборов этого наименования начинается с цены в 550 рублей. Итоговая цена зависит от модификации и наличия дополнительного установочного и крепёжного оборудования.
Рекомендуем: Счётчик воды ВСТ — особенности и технические характеристики
Как снять показания
Для снятия показаний необходимо зафиксировать показания восьмиразрядного счётчика. Учёт расхода производится только по левым пяти разрядам. Они окрашены в чёрный цвет(зелёный прямоугольник).
Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду. Значения трёх правых разрядов, окрашенных в красный цвет, не учитываются(красный прямоугольник).
Отличительные особенности
Прибор обладает характерными отличительными особенностями, которые можно считать его достоинствами, по отношению к другим агрегатам подобного класса. К ним относятся:
- небольшие габариты и вес;
- высокая надёжность;
- большой межповерочный интервал;
- хорошая точность проводимых измерений;
- не высокая стоимость;
- большой ассортимент дополнительных крепёжных и монтажных деталей.
Схема водяного узла, габаритные и присоединительные размеры счётчика Берегун
Разновидности счётчика
Счётчики «БЕРЕГУН» выпускаются для использования в двух средах – горячей и холодной воде. Изготовитель предлагает к продаже только две модификации:
- стандартной комплектации;
- с дополнительным импульсным выходом.
Установка счётчика
Монтаж данного агрегата, не требует дополнительной специальной подготовки трубопроводной системы, и трудоёмки сварочных работ. Для подключения в систему водоснабжения к нему прилагаются переходные муфты и прокладки, которые обеспечивают герметичность.
Необходимо подготовить резьбовые соединения для подключения входного и выходного штуцера (очистить резьбу от грязи и попавшей краски). Край трубы должен составлять прямой угол с её направлением. Перед подключением штуцера необходимо на резьбу намотать льняную паклю или фум-ленту. Это повысит герметичность соединения.
Последовательность действий установки счётчика Берегун
При подключении счётчика главным является не допускать перетяжек и перекосов. Не аккуратное соединение может нарушить герметичность и приведёт к появлению протечек.
Технический паспорт счётчика Берегун
Используемые источники:
- https://santehnicheskij-mir.ru/santexnika/scetcik-beregun.html
- https://schetchik-info.ru/beregun-obzor-schetchika-vody-snimaem-pokazaniya/
- https://oschetchike.ru/vody/beregun
- https://myschetchik.ru/vody/beregun
- https://pouchetu.ru/vodyanoj/beregun
