Электросчётчик Агат 2 – двухтарифное однофазное устройство, подсчитывающее потреблённое количество электроэнергии по увеличивающемуся значению измеренных показателей. Прибор используется самостоятельно или подключённый в централизованную систему контроля.
Устройство счётчика
Конструкция счётчика характеризуется наличием следующих узлов:
- аналоговых цифровых преобразователей;
- устройств, предназначенных для обработки данных;
- часов, отмечающих реальное время;
- блока памяти с независимым энергопотреблением;
- дисплея для отображения показателей;
- мест подключения цифровых устройств.
В роли токового датчика выступает шунт. Для датчика напряжения предусмотрено применение резистивного делителя.
Технические характеристики
Технические характеристики счётчика Агат 2-12. Примечание: характеристики других видов практически не отличается от данных.
Срок службы прибора
Конструкция прибора позволяет эксплуатировать его в течение 32 лет, на данный срок рассчитана продолжительность бесперебойной работы встроенного автономного питания. Гарантия выдаётся общим сроком на 42 месяца, в которые входит полгода хранения и три года эксплуатации. Производитель комплектует модель по заказу клиента, по отдельной договорённости возможно увеличение гарантийного срока.
Межповерочный интервал
Поверяется аппарат с периодичностью не менее одного раза в 16 лет. Поверка выполняется специалистами энергопоставляющей компании, первоначально изделие поверяется изготовителем, после чего пломбируется; соответствующая отметка выполняется в паспорте.
Стоимость счётчика
Прибор стоит от 1200 рублей, в зависимости от комплектации и расценок продавца.
Как снять показания
Снятие показаний возможно непосредственно с прибора и путём подключения к стороннему устройству. Изготовителем разработано программное обеспечение, предусматривающее три уровня доступа. Для снятия показаний достаточно первого, пользовательского уровня.
Переключение между тарифом осуществляется автоматически или вручную, нажатием на кнопку.
Если снимать данные непосредственно с электросчётчика, отдельно выписываются начальные и конечные значения для каждого тарифного плана(если на табло есть разделительная точка или запятая, нужно выписывать только левые значение относительно знака), с определением разницы и подсчётом итоговой суммы.
Рекомендуем: Счётчик Нева 103 — описание и схемы подключения прибора
Давайте подробнее разберём как снимать показания. Такие действия нужно проделать для каждого тарифа(Т1 и Т2):
Для определения израсходованной электроэнергии за месяц, необходимо(« — » — это минус): Всего кВт = число на табло – число месяц назад.
После этого для определения суммы оплаты, необходимо: Сумма оплаты = (Т1 + Т2) * на расценку за 1 кВт электричества.
Преимущества прибора
Модель отличается следующими достоинствами:
- разумной ценой;
- длительным сроком эксплуатации и надёжностью;
- оптимальной гарантией производителя;
- многофункциональностью и возможностью подключения к сторонним устройствам;
- наличием защиты от постороннего воздействия;
- продолжительным межповерочным интервалом;
- невысоким собственным энергопотреблением и наличием встроенного питания;
- современностью конструкции.
Прибор соответствует установленным стандартам качества и прошёл необходимую сертификацию.
Разновидности данного счётчика
Перечислять все разновидности выпускаемых устройств данной модели нет необходимости, поскольку комплектация выполняется индивидуально, по заказу клиента. В особенностях модификации несложно разобраться из условного обозначения. Агат 2 – основное название модели, следующие затем символы обозначают следующее (расшифровка приводится в порядке расположения символов):
- цифры от 1 до 4 – исполнения корпуса;
- цифры 2 – наличие устройства для вывода данных RS-232; 3 – аналогичный интерфейс с оптическим; также идентифицируются обозначения 5 и 7 применительно к интерфейсу RS-485;
- М – функция ограничения мощностных характеристик посредством УЗО; М1 – применение для этих целей встроенного реле.
Основные виды счётчиков марки Агат, для увеличения фото нажмите на неё.
Из обозначения устройства несложно разобраться, как оно укомплектовано.
Паспорт счётчика
Технический паспорт одного из видов счётчика Агат.
Можно ли остановить
Благодаря встроенной защите, прибор невозможно остановить воздействием магнитом или другим способом, что обеспечивает надёжность эксплуатации и достоверность показателей.
Подключение счётчика
Подключать прибор должны квалифицированные специалисты компании, поставляющей электроэнергию. В зависимости от комплектации и вида прибора, используются разные схемы.
Схема подключение счётчика Агат 2-45
Эта долговечная, надёжная и современная продукция – оптимальный выбор контрольного прибора для частного дома, подсобного помещения или производственного объекта.
div» data-cycle-timeout=»0″ data-cycle-caption=»#slideshow-1 .custom-caption» data-cycle-caption-template=»Slide {{slideNum}} of {{slideCount}}» data-cycle-fx=»tileBlind» data-cycle-carousel-fluid=true data-cycle-swipe=»true» >
div» data-cycle-timeout=»0″ data-cycle-prev=»#slideshow-2 .cycle-prev» data-cycle-next=»#slideshow-2 .cycle-next» data-cycle-caption=»#slideshow-2 .custom-caption» data-cycle-caption-template=»Slide {{slideNum}} of {{slideCount}}» data-cycle-fx=»carousel» data-cycle-carousel-visible=»3″ data-cycle-carousel-fluid=true data-cycle-swipe=»true» data-allow-wrap=»false» > Счетчик АГАТ 2-42 (СОЭ-55/60 Ш-Т 412) 1ф 5-60А 1 класс точн. 2 тариф. ЖКИ RS232 винт и DIN-рейка Ека
Характеристики
Частота по 50 Гц Ширина в числах модульных расстояний Частота с 50 Гц Тип индикации Аналоговый Импульсный выход Оптический Разрешение на применение Внутригосударственное Способ монтажа Поверхностный монтаж Тип энергии Активная Количество тарифов 8 Класс точности (По Директиве ЕС 2004/22/EC (MID)) 1.0 Номинальное линейное напряжение с 230 В Номинальное фазное напряжение по 230 Номинальное фазное напряжение с 230 Максимальный ток (imax) 60 А Номинальный ток (in) 5 А Тип счетчика, измерителя; измерительного прибора Электронный Количество фаз 1 Полное наименование Счетчик АГАТ 2-42 (СОЭ-55/60 Ш-Т 412) 1ф 5-60А 1 класс точн. 2 тариф. ЖКИ RS232 винт и DIN-рейка Ека
С этим покупают:
Внешний вид приведен на рисунке 1.5.3.2
Тип корпуса 2В Тип корпуса 1
В Тип корпуса 4В Тип корпуса 3

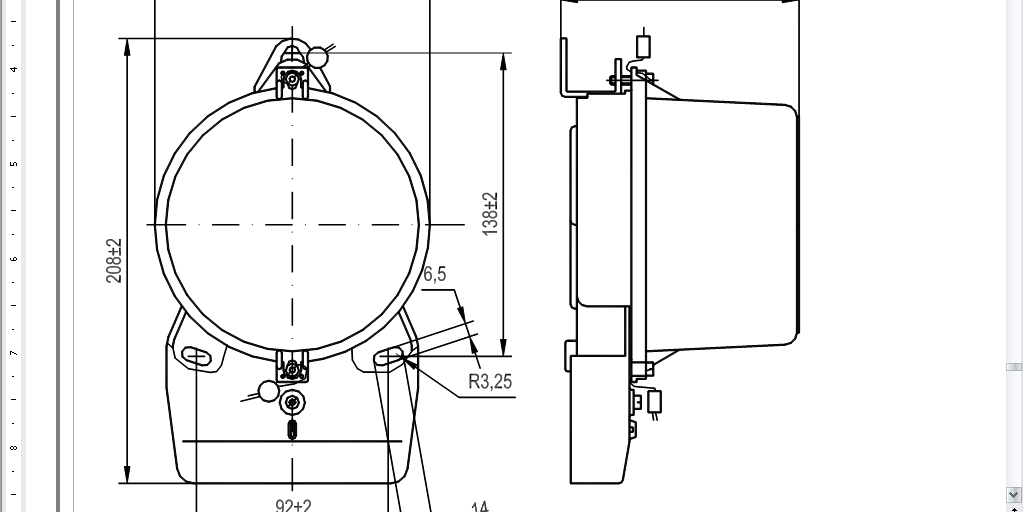

Рисунок 1.5.3.1В Габаритные и установочные размеры
Внешний вид счетчика
|
Наименование и условное обозначение типа счетчика Штрихкод типа счетчика Обозначение стандарта Фирменный знак завода изготовителя Светодиодный индикатор – В испытательный выход Передаточное число Жидкокристаллический индикатор Знак утверждения типа СИ Знак Таможенного союза Знак «прибор класса защиты II» Испытательное напряжение изоляции 4кВ Номинальные напряжение и частота сети Технологическая программа обслуживания MConfig Номинальный и максимальный ток Штрихкод заводского номера и год изготовления Клеммы интерфейса RS-232u |
|
В Место установки пломбы поверителя |
|
Кожух В Место установки В пломбы ОТК В Однофазный В Класс точностиВ 1 |
Тип корпуса 1
Рис. 1.5.3.2 Внешний вид счетчика (со снятой крышкой клеммной колодки)
В Тип корпуса 3
В Тип корпуса 2
Тип корпуса 4
Рис. 1.5.3.2 Внешний вид счетчикаВ (продолжение)
На внутренней стороне клеммной крышки нанесена схема подключения счетчика.
На крепежном винте крышки клеммнойВ предусмотрено место установки пломбы энергосбытовой компании.
Схемы подключения
В
В Рис 1.6.1:В АГАТ 2-12В АГАТ 2-3-32В АГАТ 2-42
|
Подключение интерфейсов |
||
|
|
Рис 1.6.2:В Подключение счетчиков ПФ2.720.030.
Рис. 1.6.3.В Схема подключения счетчика с интерфейсом « RS-232u » к ПК
Рис. 1.6.4В Схема подключения счетчика с интерфейсом « RS-485 » к ПК Комплект поставки
|
Обозначение изделия |
Наименование, условное обозначение |
Количество |
Примечание |
|
Счетчик однофазный статический АГАТ 2 |
1 шт. |
||
|
ПФ2.720.0ХХ ПС |
Паспорт |
1 экз. |
|
|
ПФ2.720.022 МП |
Методика поверкиВ |
1 экз. |
* |
|
Коробка упаковочная |
1 шт. |
||
|
ПФ3.035.020 |
Кабель – преобразователь интерфейсов USB-(RS485 или RS232u) |
1 шт. |
* |
|
Программное обеспечение MConfigВ |
** |
||
|
*Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счетчика. ** Cервисное программное обеспечениеВ в открытом доступе на сайте http://www. mzep. ru. |
Описание встроенного программного обеспечения Общие сведения, структура встроенного ПО
Встроенное программное обеспечение счетчика соответствует требованиямВ
ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений».
Встроенное ПО счетчика обеспечивает выполнение функций
перечисленныхВ вВ п. п. 1.1,В 1.2,В 1.3,В 1.4.
Выполняемые счетчиком функции сведены в таблицу 2.1
Структура встроенного ПО счетчика приведена на рисунке 2.2.1
Таблица 2.1 Выполняемые счетчиком функции
|
№ пп |
Выполняемая функция |
Цена деления при выводе на ЖКИ |
Примечание |
|
1 |
Измерение величины и формы тока |
— |
* |
|
2 |
Измерение величины и формы напряжения |
— |
* |
|
3 |
Определение (вычисление) сдвига фаз между током и напряжением |
— |
* |
|
5 |
Вычисление активной мощности |
0.01в€™Вт |
|
|
8 |
Вычисление RMS напряжения (RMS – среднеквадратическое значение), В |
0.01 |
|
|
9 |
Вычисление RMS тока (RMS – среднеквадратическое значение), А |
0.01 |
|
|
10 |
Измерение частоты сетевого напряжения, Гц |
0.01 |
|
|
11 |
Вычисление коэффициента мощности |
0.01 |
|
|
13 |
Измерение заряда батареи (в режиме индикатора для выявления аварийной ситуации), В |
— |
|
|
14 |
Учет времени наработки, сек |
1 |
|
|
15 |
Накопительный учет полученной активной энергии по каждому тарифу (всего 8) и суммы всех тарифов, кВт•час |
0.01 |
|
|
19 |
Хранение в базе данных счетчика с привязкой к времени результатов измерений и фиксаций событий:
|
— |
Продолжение : Таблица 2.1 Выполняемые счетчиком функции
|
№ пп |
Выполняемая функция |
Цена деления при выводе на ЖКИ |
Примечание |
|
20 |
Хранение в базе данных и, при необходимости, изменение:
|
— |
|
|
21 |
Автоматическое представление в режиме реального времени на ЖКИ измеренных и вычисленных данных (перечень и продолжительность вывода определяется конфигурированием счетчика) |
— |
|
|
23 |
Автоматическое и полуавтоматическое выполнение тестовых процедур для определения целостности счетчика, в том числе:
|
— |
|
|
24 |
Управление внешним интерфейсом (сетевой адрес, протокол обмена, скорость обмена) |
— |
|
|
25 |
Автоматическое и полуавтоматическое поддержание процедур идентификации:
|
— |
|
|
26 |
Управление режимами защиты метрологически значимого встроенного ПО и своей базы данных, настроечных коэффициентов и тарифного расписания от преднамеренных и не преднамеренных воздействий (пароли на чтение, пароли на запись) |
— |
Примечание:В *В -В измеренные и определенные значения используются счетчиком для расчета выходных величин (потребление, мощность и др.)Описание ПО Структура встроенного ПО
В Рисунок 2.2.1 Структура встроенного ПО
В В В В Встроенное ПО разделяется на метрологически значимое и метрологически незначимое.
Метрологически незначимое ПО при своем функционировании не влияет на точностные характеристики измеренных данных, а также и на точностные характеристики величин полученных на основе обработки измеренных данных. В метрологически незначимое ПО входят программные модули:
- Модуль внешнего интерфейса. Обеспечивает эксплуатационное и техническое обслуживание счетчика соответствующими службами. Содержит настраиваемую таблицу характеристик внешнего интерфейса. Модуль внутреннего интерфейса обеспечивает взаимодействие программных модулей счетчика. Модуль управления единым временем контролирует целостность таймера счетчика (кварцевого резонатора), обеспечивает привязку таймера счетчика к распределенной системе единого времени через внешний интерфейс (установка и корректировка часов). Модуль статистики событий отслеживает события, смотри таблицу 2.2.2, и ведет соответствующую базу данных.
Таблица 2.2.2. Перечень событий фиксируемых счетчиком (модуль статистики событий)
