Сантехнические соединения водопроводных труб

При проведении сантехнических работ очень часто возникает необходимость соединить трубы. Сделать это можно разными методами, выбор которых зависит от назначения трубопровода, материала, из которого изготовлены детали, и других факторов. К примеру, раструбное соединение труб обычно используется с целью упрощения монтажа и одновременного увеличения надежности участков сочленения. Познакомимся с особенностями некоторых соединений.

Нюансы раструбного соединения деталей

Раструбный способ соединения деталей очень прост. Край одной трубы имеет больший диаметр, именно он образует раструб, в который вставляется конец другого элемента. Чтобы соединение получилось герметичным, используется специальное кольцевое уплотнение из резины, вставляющееся в раструб, или же другой уплотнитель. Монтаж трубопровода с соединениями такого типа не представляет особой сложности и напоминает сборку конструктора. Существуют   разновидности раструбного соединения.

Вариант #1 — без уплотнительного кольца

Метод очень часто используется для соединения канализационных чугунных труб. Детали измеряются. Вставляемый элемент укладывается на деревянные бруски и отпиливается по намеченной линии. Торец наружной части детали должен быть без трещин или зазубрин и строго перпендикулярен оси трубы. Подготовленная труба вставляется в раструб. Зазор внутри него должен быть заделан. В качестве уплотнителя используется промасленная пенька или просмоленный лен. Первый слой заводится в трубу кольцом, так, чтобы концы прядей не попали внутрь детали. Уплотнитель зачеканивается с помощью молотка и отвертки.

Таким же образом укладываются остальные слои материала до тех пор, пока не будет наполнено примерно две трети глубины раструба. Последним пластом укладывается уплотнитель без пропитки, которая может препятствовать сцеплению с раствором. Оставшееся расстояние до конца трубы заполняется цементным раствором или силиконовым герметиком, асбестоцементной смесью, битумной мастикой и им подобным составами.

Для герметизации раструбного соединения труб без уплотнителя используется просмоленный лен или промасленная пенька

Вариант #2 — с уплотнительным кольцом

Считается одним из основных способов соединения пластмассовых труб. В данном случае герметичность обеспечивается резиновым кольцом, которое зажимается между ровным концом трубы и стенками раструба. Уплотнитель, который может быть как с особыми пластиковыми вкладышами, так и без них, позволяет частично компенсировать возможное несовпадение осей соединенных деталей. Однако неравномерная деформация уплотняющего пояска на кольце может спровоцировать протечки в области сочленения. Поэтому искривленность оси должна быть не больше толщины стенки трубы в расчете на каждый погонный метр трубопровода.

При монтаже раструбного соединения с уплотнительным кольцом нужно следить за совмещением центров. Иначе перекос трубы спровоцирует деформацию уплотнителя и, как следствие, недостаточную герметизацию соединения

Некоторые производители выпускают модели тройников и колен не под прямым, а под углом 87°. Таким образом труба, укладывающаяся под уклоном, входит в раструб не перекашивая кольца. При монтаже для предотвращения повреждения уплотнителя на гладком конце трубы выполняют фаску и смазывают ее мылом, глицерином или силиконом. Масла использовать запрещено. Соединение раструбным способом с уплотнительным кольцом выполняется следующим образом:

• Проверяем наличие уплотнительного кольца в раструбе и фаски на гладком конце трубы. Очищаем детали от  возможных загрязнений, наносим смазку.
• Помещаем гладкий край конструкции до упора в раструб и ставим отметку.
• Осторожно вынимаем деталь из раструба, выдвинув ее не более чем на 11 мм, ориентируясь при этом на поставленную ранее метку. Получившийся зазор будет компенсировать температурные изменения длины трубы. В среднем один раструб компенсирует удлинение двухметрового фрагмента трубопровода.

Если требуется соединить таким методом трубы из разных материалов, используются специальные переходные патрубки.

Вариант #3 — раструбным способом с помощью сварки

Контактная раструбная сварка предназначена для пластиковых деталей и осуществляется с помощью специального оборудования. В процессе соединения используется механический или ручной сварочный аппарат, оснащенный особыми приспособлениями для нагрева элементов. Это дорн, предназначенный для оплавления внутренней поверхности детали, и гильза, разогревающая наружную часть трубы.

Полипропиленовые трубы соединяют раструбной сваркой. Для этой процедуры используется специальный сварочный аппарат, который разогревает детали до нужной температуры

Процесс соединения достаточно прост. Подбирается комплект гильза-дорн, соответствующий диаметру соединяемых труб. Приспособления устанавливаются на платформу прибора и разогреваются. Детали надеваются на оборудование и нагреваются до нужной температуры. После того, как она будет достигнута, элементы быстро и аккуратно снимают и точным движением соединяют до упора. Соединение оставляют неподвижным до остывания и полного затвердения пластика.

Статья в тему: Cварка полипропиленовых труб своими руками: как все сделать аккуратно и профессионально

Соединение деталей цанговым методом

Широко использующееся при монтаже пластиковых трубопроводов цанговое соединение труб осуществляется с помощью специальных приспособлений. Это так называемые цанговые или зажимные фитинги. Устройство представляет собой комбинацию фитинга, соединительного элемента трубопровода, и цанги, пружинистой разрезной втулки. Цанга создает дополнительное внутреннее давление на трубу, прижимая ее к фитинговому патрону, что делает соединение герметичным и надежным.

При выполнении цангового соединения следует очень осторожно затягивать фитинг, чтобы не перетянуть его. Иначе труба может лопнуть

Монтаж соединения достаточно прост и не требует специального оборудования и навыков. Главное – правильно подобрать зажимной фитинг. Он должен соответствовать типу и диаметру трубы. В некоторых случаях приобретается специальный фитинг, на одном конце которого находится цанга, а на втором – резьба или гайка нужного диаметра. В целом подбор зажимного устройства не составляет особого труда, поскольку большинство аксессуаров и сантехнических приборов имеют стандартные размеры.

Установка детали осуществляется следующим образом. Во внутреннюю полость трубы аккуратно вставляется цанга, а затягивающая внешняя фитинговая гайка закручивается разводным ключом. Так получается,что деталь плотно зажимается и герметично фиксируется. Со второй присоединяемой трубой поступают аналогично. В процессе монтажа важно помнить, что цанга производит достаточно сильное давление на деталь и если перетянуть зажимную гайку, труба может лопнуть. Особенно это актуально для пластиковых деталей. Поэтому рекомендуется соизмерять усилия при затягивании гайки и выполнять эту операцию достаточно осторожно.

Правильное резьбовое сочленение

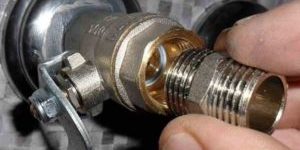

Резьбовым соединением труб называется разъемное сочленение, выполненное с помощью спиральной или винтовой поверхности, которая называется резьбой. Это одно из самых распространенных соединений, что обусловлено его герметичностью, надежностью и простотой монтажа. Для его осуществления понадобится закрутить два элемента, которые имеют резьбы подходящего диаметра. Чтобы разнять сочленение понадобится выполнить действия в обратном порядке, то есть просто раскрутить детали.

Участки трубопровода с соединениями на резьбе обычно монтируются там, где есть возможность периодического контроля. Связано это с тем, что резьба со временем в силу разных причин  может «разболтаться» и крепление утратит герметичность. Тогда потребуется провести ремонтные работы. Резьба обычно накатывается на трубы на специальном оборудовании, однако можно нарезать ее и вручную с помощью плашки.

Операция выполняется следующим образом:

• Отрезается деталь нужного размера с припуском на резьбовую часть. Труба закрепляется в тисках так, чтобы возможность прокручивания была полностью исключена.
• Осторожно и аккуратно плашка наживляется на торец детали. Даже небольшой перекос при надевании плашки недопустим, иначе резьба получится кривой.
• Проводится нарезание нужного количества витков. Для облегчения процедуры трубу можно смазать машинным маслом. Застрявшую плашку, скорее всего, тормозит нарезанная стружка. Чтобы ее удалить делается один оборот назад, после чего работы продолжаются.

Статья в тему: Как нарезать резьбу на трубе — 2 эффективных варианта решения задачи

Если приходится выполнять резьбу на трубе, расположенной слишком близко к стене или другой плоскости, которые не дают произвести полный оборот инструмента, используются плашкодержатели с храповым механизмом.

При выполнении резьбового соединения обычно требуется уплотнение. Это может быть любая сантехническая подмотка

Важно! При выполнении резьбового соединения обычно требуется уплотнение. В роли уплотнителя могут выступать как специальные ленты типа фум либо традиционные пропитанные лен или пенька.

Большинство сантехнических соединений участков труб выполняются достаточно просто. Если правильно следовать инструкциям их можно выполнить качественно и достаточно быстро. Главное грамотно выбрать подходящий тип соединения и подобрать все необходимые для него элементы. В этом случае можно быть уверенным в надежности и прочности выполненного сопряжения.

Полипропиленовая труба в типичном исполнении PEX и аналогичных исполнениях, находит широкое внедрение и применение в области сантехники. Причём наибольшее предпочтение относительно применения подобного рода сантехнических труб отмечается в бытовом секторе. Работа с полипропиленовой трубой характерна более упрощёнными действиями, чем с теми же металлическими трубами. Однако производители аксессуаров стремятся (насколько такое допустимо), сделать жизнь мастеров-сантехников ещё более комфортной. В частности, имеется в виду соединение труб и фитингов в облегчённом варианте применения. На текущий момент существует четыре современных способа, которые будут рассмотрены ниже.

Различия монтажа PEX и безопасность соединений

Монтировать полипропиленовые трубы типа PEX и аналогичные удобно не только по причине малого веса, высокой степени гибкости и прочих свойств. Эти же компоненты сантехники удобно соединять между собой или вспомогательной арматурой посредством разного рода фитингов. На сегодняшний момент следует выделить четыре наиболее подходящих варианта, применимых к монтажу с трубами PEX и другими:

1. Обжимные (Crimp).
2. Нажимные (Push).
3. Расширительные (Expansion).
4. Прессовые (Press).

Рассмотрим конструктивные особенности и возможное применение для каждого из отмеченных конструктивных вариантов.

Обжимные фитинги (Crimp)

Обжимные фитинги выступают наиболее распространенным и доступным типом крепёжной арматуры для труб PEX и других. Этот вид фитингов в широком ассортименте доступен в магазинах домашней сантехники, а также интернет-магазинах. Обжимные фитинги, изобретённые на Западе, традиционно сделанные из латуни, изготавливаются по западноевропейскому стандарту ASTM F1807.

Кроме латунных изделий, выпускаются также обжимные фитинги на основе полистирола PEX, которые изготавливаются уже по западноевропейскому стандарту ASTM F2159. Оба типа сантехнических фитингов совместимы с любым типом полипропиленовой трубы PEX (A, B, C) и марками аналогичных труб. Такие аксессуары монтажа допускается устанавливать с использованием одного из следующих способов:

1. При помощи инструмента обжима и медных обжимных колец.
2. При помощи инструмента стяжки колец из нержавеющей стали (Cinch).

Подобные инструменты выпускаются многими производителями. На коммерческом рынке встречаются под брендами:

• Everhot
• Watts
• Viega
• Nibco
• Apollo
• A.Y. McDonald
• Matco-Norca

Методика обжима совместима со всеми типами труб PEX, за исключением PEX-AL-PEX.

Пошаговое создание обжимного соединения

1. Отрезать трубу PEX с учётом обеспечения ровного среза, выполненного под углом 90º относительно линейной части конструкции трубы. Выполнить эту работу можно быстро и удобно, если применить специальный труборез.

1. Надеть на тело трубы обжимное кольцо и сместить от конца среза вдоль трубы на 40-50 см.
2. Вставить фитинг во внутреннюю область трубы PEX с таким расчётом, чтобы ограничительный бортик фитинга плотно соприкоснулся с торцевой частью среза трубы.

1. Переместить обжимное кольцо до области посадки фитинга с расчётом отступа от края примерно на 3 – 6 мм. Таким образом, обжимное кольцо будет установлено непосредственно над зубцами патрубка фитинга.
2. Применить инструмент для зажима на обхват прямоугольной «башенки» и сжимать храповик инструмента до момента, пока автоматически не сбросится нажимное усилие.

Это завершающий шаг процесса создания соединения с использованием полипропиленовой трубы и сантехнических фитингов. В результате получается достаточно крепкое сопряжение двух компонентов сантехники, способное выдерживать рабочее давление большинства эксплуатируемых схем домашней сантехники.

Примерно по той же технологии выполняется работа, когда используются медные обжимные кольца вместо стальных колец. Правда, в таком случае требуется уже инструмент немного другой конфигурации.

Поэтому, учитывая экономическую составляющую, следует точно определиться – каким методом пользоваться, чтобы исключить затраты на приобретение сразу двух инструментов и разных крепёжных аксессуаров.

Нажимной фитинг (Push-Fit; Push-To-Connect)

Фитинги нажимного действия (Push-Fit) уникальны тем, что в этом случае монтажа не требуется применять специальный инструмент, а также обжимающих колец, чтобы выполнить соединение с полипропиленовой трубой.

Уникальный составной механизм нажимного фитинга надежно фиксирует трубу и обеспечивает плотный контакт по стенкам. Характерным свойством конструкции является способность к отсоединению от трубы. Для этого используется отсоединяющий зажим или инструмент.

Этот вид фитингов поддерживает изготовление из латуни или полипропиленовых сплавов. Изделия совместимы со всеми типами полипропиленовых труб PEX и аналогичных. Также поддерживается применение с трубами CPVC и медными трубами.

Производителями нажимных (Push-Fit) фитингов, чья продукция чаще всего встречается на рынке, выступают компании:

• OmniGrip
• SharkBite
• TecTite
• ProBite
• GatorBite

Пошаговый процесс создания соединения через Push-Fit

1. Подготовить полипропиленовую трубу, выполнив строго прямой рез (под углом 90º) торцевой части.
2. Отметить уровень глубины вставки непосредственно на теле трубы (например, фломастером). Обратиться к схеме производителя, где указан параметр глубины вставки глубины. Также можно воспользоваться инструментом для снятия заусенцев, например, Cash Acme U702.
3. Вставить (применив некоторое усилие) конец трубы внутрь фитинга до отметки, сделанной в процессе замера глубины.

На этом всё – быстро и просто. Для уверенности рекомендуется проверить сопряжение на разрыв, применив ручную силу. Но, как правило, в этом нет необходимости.

Расширительные (Expansion) фитинги

Ещё один вариант сантехнических аксессуаров, разработанных западными инженерами. Все созданные расширительные устройства можно условно разделить на две основные группы:

1. Система расширения ProPEX Uponor (Wirsbo). Собственные стили расширительных фитингов, дополненных расширительным инструментом и бандажами PEX. Как латунные фитинги, так и полипропиленовые фитинги – все изготовлены по стандарту ASTM F1960.
2. Система расширения Rehau RauPEX. Фирменные расширительные фитинги, инструмент-расширитель, инструмент для сжатия, латунные втулки. Фитинги изготовлены по стандарту ASTM F2080.

Фитинги расширительного типа допустимо использовать только с трубами PEX-A. Другие типы труб PEX не поддерживаются.

Пошаговое создание соединения расширительным инструментом

1. Отрезать концевой участок точно перпендикулярно к длине трубопровода. Удалить все излишние материалы и заусенцы, способные снизить качество соединения фитинга.
2. Надвинуть кольцо ProPEX на концевую часть трубопровода до упора в граничную область. При использовании кольца ProPEX без ограничителя надвинуть кольцо на конце трубопровода с остатком по краю не больше 1 мм.

1. Применяя инструмент расширения «Milwaukee ProPEX» или подобный, постепенным вхождением расширить трубопровод с кольцом. Головка инструмента обеспечивает равномерное расширение. Поэтому нужно продолжать расширять до момента, пока торец полипропиленового кольца не достигнет ограничителя головки расширителя (полный вход головки расширителя внутрь кольца и трубопровода).

1. Остановить действие инструмента, быстро извлечь головку из трубопровода и следом вставить фитинг внутрь развальцованной области соединения. По мере усадки полипропилена латунный патрубок плотно обтягивается полипропиленом, в результате чего образуется прочное соединение.

Этот способ имеет свои особенности. Здесь, как выражаются сантехники-профи: «надо чувствовать трубу». То есть манипуляции инструментом (головкой расширителя) необходимо проделывать в таком количестве, чтобы расширить узел до такой степени, когда фитинг входит с некоторым натягом. Чрезмерное расширение может негативно сказаться на качестве сборки.

Видео: как сделать расширительное соединение?

На видео ниже весь момент процесса демонстрируется более чем доходчиво. Автор видеоролика наглядно показывает, как сделать соединение на полипропиленовой трубе расширительным фитингом и  как правильно пользоваться инструментом с расширяющей головкой:

 Прессовые (Press) фитинги

Пресс фитинги также создаются при помощи обжимающего специального инструмента. Поддерживается возможность соединения как на PEX трубах, так и на медных компонентах. Показательный пример создания соединения медными компонентами можно посмотреть на видео ниже:

Заключительный штрих

Насколько позволяет сделать выводы проведённый обзор, вполне очевидно: существующие ныне технологии значительно продвинули сантехническую сферу вперёд. Практически минутными делом можно считать установку и монтаж сантехники в самых разных случаях, если применять технику инсталляции аксессуаров, описанную в этой публикации.
