Самостоятельный ремонт терморегулятора газового котла: способы и этапы

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений. А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Содержание

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Виды терморегуляторов

По виду функций их можно разделить на несколько групп:

— с одной функцией (поддержание температуры);

— с большим количеством функций ( программируемые).

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Схема включения трехходового клапана в систему отопления:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана:

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

19.06.2018 | комментариев | раздел: Общие заметки

Принцип работы терморегулятора в газовом котле

По сути, терморегулятор — это датчик температуры, который подает сигнал для системы. Благодаря ему производится выработка тепловой энергии до нужной температуры. При помощи этой детали сложного газового оборудования, производится постоянное поддержание температуры в здании на определенном уровне и происходит включение и выключение котла при достижении нужных показателей.

Терморегуляторы бывают следующих типов: электронный и механический. Механические типы позволяют настроить их работу при помощи ручки. Электронный вариант терморегулятора запускается с помощью электроники, и иногда имеет дистанционное управление.

Такие терморегуляторы очень удобны и помогают значительно сэкономить средства на отоплении. Благодаря этой детали газового котла, при повышении температуры в помещении система снижает частоту включений, что значительно экономит расход газа. Также температура окружающей среды может повлиять на включение газового оборудования. В весенний период это особенно заметно.

Поломка терморегулятора

Причиной выхода из строя электронного терморегулятора может быть в частом отключении электропитания. В загородных частных домах, где подача электричества не стабильна, лучше использовать механический терморегулятор. Или поставить прибор бесперебойного питания, который сможет компенсировать частые отключения света. Это сможет продлить срок эксплуатации терморегулятора без его замены.

Еще одной причиной неисправной работы терморегулятора может быть механическое повреждение или попадания грязи и жира в эту деталь газового оборудования. В таких случаях ремонт заключается в полной замене терморегулятора. Его замену можно произвести с помощью специалистов, занимающихся такими работами. Ремонт газовых котлов тут, поможет решить этот вопрос.

Специалист произведет точную диагностику оборудования и проверит работу котла на месте. Также возможна замена его своими руками. Но для этого требуются специальные знания о принципах работы газового оборудования. Если терморегулятор будет установлен неправильно, то проблему это не решит. Он может быть неправильно настроен, что не позволит всей системе работать в нужном режиме. Поэтому при такой поломке обращение к специалистам вполне обоснован.

Помимо водонагревателя систему отопления рекомендуется укомплектовывать также различной полезной автоматикой с датчиками. Одним из таких устройств является комнатный термостат для газового котла, сильно упрощающий управление оборудованием для нагрева теплоносителя. Этот терморегулятор помогает существенно сократить затраты топлива и обеспечивает поддержание максимально комфортной для людей температуры воздуха в доме.

Содержание

Зачем он нужен?</li>Принцип работы</li>Основные типы и особенности</li>Выбор и установка</li>

Зачем нужен термостат?

Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.

Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.

В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.

Установка комнатных терморегуляторов для газовых котлов позволяет:

• Упростить поддержание нужной температуры в обогреваемом коттедже;

• Сэкономить на газе, его расход при наличии воздушного термостата снижается на 20–30%;

• Избавиться от необходимости все время контролировать настройки котла;

• Продлить срок службы котельного оборудования.

Контроль температуры — экономия ваших денег

Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.

В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.

Принцип работы комнатного термостата

Воздушный термостат для газового котла внутри имеет термочувствительный элемент. В этом датчике температуры находится газ, который расширяется при нагреве и сжимается при охлаждении. В результате этих процессов происходит замыкание / размыкание контактов цепи питания газового оборудования.

В зависимости от модели терморегулятор может иметь:

• Один или несколько температурных датчиков;

• Цифровой таймер программирования рабочих режимов котла;

• Механический регулятор выставления необходимого температурного режима;

• Дисплей с программным блоком управления.

Беспроводной термостат TEPLOCOM TS-2AA/3A-RF, цена около 6000 рублей

Самым простым является девайс с механическим переключателем, с помощью которого выставляются параметры режимов включения и выключения котельного оборудования. Наиболее продвинутыми считаются термостаты с программируемым блоком управления, позволяющим задать установки работы отдельно для дня и ночи. Это как насосная станция и простой насос для скважины – функции в целом выполняют одинаковые, но возможности у них различаются.

Схема установки TEPLOCOM TS-2AA/3A-RF

Основные типы и особенности терморегуляторов

По технологии передачи сигнала с датчика комнатной температуры на управляющий блок рассматриваемые терморегуляторы бывают проводными и беспроводными. В первом случае термостат с газовым котлом соединяется прокладываемыми по всему коттеджу проводами. Второй вариант – это отдельный модуль рядом с водонагревателем и термодатчики в комнатах дома, передающие информацию на прибор управления по радиоканалу.

Модель с RS-связью TECH ST-280, цена около 12000 рублей

По функционалу термостат может быть:

1. Простой (механический) – рассчитан лишь на поддержку заданной комнатной температуры.

2. Программируемый – позволяет настраивать режимы для разного времени суток и каждого дня в неделе.

3. С дополнительным сенсором влажности.

Механический вариант Baxi RAA20 от SIEMENS, цена около 2600 рублей

Выбор конкретной модели зависит от конфигурации отопительной системы и пожеланий хозяина дома по уровню контроля микроклимата в жилище. Но чем больше в приборе функций и возможностей, тем он дороже. Часто выгодней всего бывает выбрать самый простой, надежный и недорогой вариант.

Программируемый вариант Jung TRUDME231AT, цена около 30000 рублей

Рекомендации по выбору и установке

Выбирая модель комнатного термостата для газового котла, следует ориентироваться на имеющиеся у прибора границы по температуре, размеры помещения и характеристики отопительного водонагревателя.

Если ремонт в комнатах уже сделан, то стоит подобрать беспроводное устройство. Для него не придется прокладывать провода. Если во главе угла желание максимально оптимизировать функционирование всей системы обогрева, то лучше программируемого терморегулятора варианта не найти. Он позволяет более тщательно контролировать температурные параметры воздуха и рабочие режимы котла.

При установке рассматриваемого регулятора надо следить, чтобы термодатчики:

• Были расположены на высоте около 1,5 метров и на внутренних стенах;

• Не оказались закрытыми шторами, портьерами и мебелью;

• Находились на удалении минимум в метр от окон, дверей и радиаторов отопления.

Покомнатная установка

Воздух вокруг термотдатчиков должен циркулировать свободно. Помещать их в шкаф или за декор недопустимо. Также нельзя монтировать эти сенсоры на выходящих на улицу стенах и около дверей. Это приведет к неправильным показаниям из-за сквозняков и большего охлаждения внешних ограждающих конструкций по сравнению с внутренними перегородками.

В идеале приобретать комнатные термостаты следует от того же производителя, который изготовил имеющийся котел. Так их проще подключать и настраивать, а работать они вместе будут с меньшим количеством сбоев и прослужат дольше.

Чтобы установить подобный регулятор, особыми навыками в электротехнике и теплоэнергетике обладать не требуется. Выносные сенсоры монтируются на стенах. А подсоединение проводов осуществляется посредством клемм на корпусе. Надо лишь не перепутать жилы. В инструкциях к котлам и этим приборам схемы подключения описаны максимально подробно. Стоит такой прибор в программируемом исполнении недешево, но окупается буквально за пару отопительных сезонов.

Читайте также другие материалы по разделу «Отопление»:

Смотрите также видео об установке комнатного термостата для газового котла

Читайте про другие наши материалы:

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

• термостат для водяного отопления

• для электрического теплого пола

• для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора</h2>

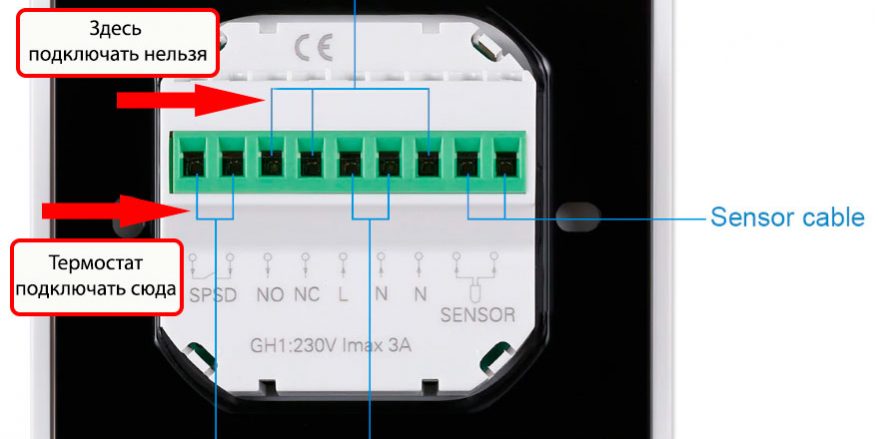

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?</h2>

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

• во-первых, котел меньше тактуя, быстрее прогревает систему

Куда и где подключать провода на газовом котле?</h2>

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

•
•
•

•
•
•

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат</h2>

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов).

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

•
•

•
•

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки</h2>

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел</h2>

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов</h2>

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

•
•
•

•
•
•

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Датчики пламени и тяги

Датчики пламени и тяги работают по такому принципу. Датчик тяги реагирует на ухудшение дымовой тяги и передает импульс в систему контроля. Он расположен в дымовом колпаке. Оснащен пластиной из сплава двух металлов: железа и никеля. При ухудшении тяги дымовые газы накапливаются и разогревают пластину. Она деформируется, контакты при этом размыкаются, останавливается приток топлива в камеру сгорания. Когда температура уменьшается, пластина возвращается в свое обычное состояние.

По такому же принципу работает и датчик температуры. При нагреве воды в котле выше установленной температуры срабатывает рычажной механизм, и клапан регулятора температуры закрывается. Поступление газа прекращается, горелки гаснут.

При остывании воды сильфон датчика сжимается, срабатывает рычажной механизм, клапан регулятора температуры открывается, газ начинает поступать, и загораются горелки.

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

• неисправность газового крана;
• засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
• сильная тяга воздуха;
• низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ, пошаговый процесс сборки и тестирование результата.

Все современные отопительные установки, использующие в качестве энергоносителя природный газ, имеют высокий уровень безопасности, что достигается за счет внедрения средств автоматики. Они контролируют и управляют процессом работы отопительных агрегатов. В данном материале нами будет рассмотрена автоматика для газовых котлов от самых известных производителей, что наиболее часто устанавливается на отечественные и импортные котлы.

Электромагнитный клапан

Электромагнитный клапан представляет собой запорную арматуру, которая непосредственно влияет на безопасность работы агрегата. Главным образом он устанавливается, чтобы в случае возникновения неполадки, он закрыл подачу горючего. Аварийные ситуации в работе газового отопления могут происходить из-за разных факторов:

• падение давления топлива;
• недостача жидкости в системе (можно проверить стыки, трехходовой клапан и трубы);
• ухудшение тяги;
• утечка газа.

Каждая из вышеописанных проблем является опасной для жизни человека, а потому дальнейшая работа системы недопустима. Именно поэтому и срабатывает электромагнитный клапан. Его первоначальное положение – он открыт. Для закрытия на него подается электрический импульс, приходящий от термопары, установленной над пламенем в камере горения или на дымоходе.

Сразу нужно сказать, что этот элемент выходит из стоя крайне редко, так как он имеет большой потенциал использования. Несмотря на это, все же случаются моменты.

Проверить работоспособность этого клапана можно двумя способами:

1. Огневой. Используемая термопара заменяется на новую. Включается кнопка автоматики. Далее разжигается запальник и подносится огонь к концу термопары. При этом автоматика должна сработать.
2. Инструментальный. Датчик удаляется из корпуса и вставляется ремонтный контакт. На него подается напряжение от 3 до 6В. Если электроклапан в порядке – автоматика сработает. В противном случае нужно производить замену этого элемента.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

• тяга в дымоходе недостаточна и возникает опасность угара;
• давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
• погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10-30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Основные виды электромагнитных клапанов

1. Клапан отсечной электромагнитный для использования на трубопроводах, по которым передаётся только жидкие среды или газы. Это оборудование работает в составе систем кондиционирования, вентиляции, нефтепродуктов, газа и водяного пара.
2. Вентили с пневмоприводом.
3. Взрывозащищённые и искробезопасные клапаны.
4. Устройства, позволяющие управлять пневматическими приводами
5. Вентили специального назначения (соленоидный электромагнитный клапан, которые работают с криогенными рабочими средами, АЗС, вакуумными установками).
6. Электропневмораспределители.

Представленные сегодня производители создают клапаны электромагнитный нормально закрытой конструкции. При наличии ручного взвода затвора происходит автоматическое перекрытие, которое срабатывает при поступлении сигнала на катушке (электромагните). Все топливные электромагнитные клапаны — инструмент повышения безопасности объекта, так как при наличии неисправностей и срабатывании аппаратуры нужно собрать.

Наша компания активно работает над проектированием и разработкой новых модификаций электромагнитных клапанов. Звоните, обращайтесь, мы всегда готовы предоставить подробную консультацию по всем возникшим вопросам.

Запорное устройство, которое используется в ГБО и позволяет перекрывать подачу газа во время стоянки или во время хода машины на бензине (или на дизеле).

ГБО — газобаллонное оборудование, устанавливается в автомобиль и дает возможность самому выбирать, на каком топливе ездить: газ или бензин (дизель). Бензин дорожает день ото дня, а количество газозаправочный станций растет, и появляются новые модифицированные системы ГБО, усовершенствования которых дает и возможность экономить, и быть уверенным в безопасности себя, пассажиров и машины.

Газовый электромагнитный клапан предназначается и для очищения газа от примесей при помощи фильтра, управляется как в ручном, так и автоматическом режиме (переключение с газа на бензин и наоборот).

Используемые источники:

• https://www.asutpp.ru/termoregulyator-dlya-kotla-regulyator-temperatury.html
• http://teplica-parnik.net/samostoyatelnyj-remont-termoregulyatora-gazovogo-kotla-sposoby-i-etapy.html
• https://sdelat-dom.ru/remont/otoplenie/termostat-dlya-gazovogo-kotla/
• https://domikelectrica.ru/sxemy-podklyucheniya-termostata-k-gazovomu-kotlu/
• https://mr-build.ru/newteplo/magnitnyj-klapan-dla-gazovogo-kotla.html
