Самостоятельный расчёт тепловой мощности

• 05 декабря 2018 09:37:54
• Просмотров: 3135

•
•

•
•

Начало выполнения подготовки проекта отопления, как жилых загородных домов, так и производственных комплексов, следует с теплотехнического расчёта. В качестве источника тепла предполагается тепловая пушка.

Что представляет собой теплотехнический расчёт?

1. Тип объекта (частный дом, одноэтажное либо многоэтажное здание, административное, производственное или складское).
2. Количество проживающих в здании либо работающих в одну смену человек, количество точек подачи горячей воды.
3. Архитектурная часть (габариты крыши, стен, полов, размеры дверных и оконных проёмов).
4. Специальные данные, например, количество рабочих дней в году (для производств), продолжительность отопительного сезона (для объектов любого типа).
5. Температурные режимы в каждом из помещений объекта (их определяет CHиП 2.04.05-91).
6. Функциональное назначение (складское производственное, жилое, административное или бытовое).
7. Конструкции крыши, наружных стен, полов (тип утепляющих прослоек и применяемых материалов, толщина перекрытий).

Зачем нужен теплотехнический расчёт?

• Для выбора подходящего оборудования. Данные теплового расчёта являются определяющим фактором при выборе приборов для отопления объектов. Следует учитывать множество параметров – ориентацию по сторонам света, габариты дверных и оконных проёмов, размеры помещений и их расположение в здании.

Как происходит теплотехнический расчёт

Можно воспользоваться упрощённой формулой, чтобы определить минимально допустимую мощность тепловых систем:

Q_т (кBт/час) =V * ΔT * K /860, где

Q_т – это тепловая нагрузка на определённое помещение; K – коэффициент теплопотерь здания; V – объём (в м³) отапливаемого помещения (ширина комнаты на длину и высоту); ΔT – разница (обозначена С) между необходимой температурой воздуха внутри и температурой снаружи.

Такой показатель, как коэффициент потерь тепла (К), зависит от изоляции и типа конструкции помещения. Можно использовать упрощённые значения, рассчитанные для объектов разных типов:

• K = от 0,6-ти до 0,9-ти (повышенная степень теплоизоляции). Небольшое количество окон, снабжённых сдвоенными рамами, стены из кирпича с двойной теплоизоляцией, крыша из высококачественного материала, массивное основание пола;
• К = от 1-го до 1,9-ти (теплоизоляция средней степени). Двойная кирпичная кладка, крыша с обычной кровлей, небольшое количество окон;
• K = от 2-х до 2,9 (низкая теплоизоляция). Конструкция сооружения упрощённая, кирпичная кладка одинарная.
• K = 3-х – 4-х (отсутствие теплоизоляции). Сооружение из металлического или гофрированного листа либо упрощённая деревянная конструкция.

Определяя разницу между требуемой температурой внутри обогреваемого объёма и температурой снаружи (ΔT), следует исходить из степени комфорта, которую Вы желаете получить от тепловой установки, а также из климатических особенностей того региона, в котором находится объект. В качестве параметра по умолчанию принимаются значения, определённые CHиП 2.04.05-91:

• +18 – общественные здания и производственные цеха;
• +12 – комплексы высотного складирования, склады;
• + 5 – гаражи, а также склады без постоянного обслуживания.

Город	Расчётная наружная температура, °C	Город	Расчётная наружная температура, °C
Днепропетровск	— 25	Каунас	— 22
Екатеринбург	— 35	Львов	— 19
Запорожье	— 22	Москва	— 28
Калининград	— 18	Минск	— 25
Краснодар	— 19	Новороссийск	— 13
Казань	— 32	Нижний Новгород	— 30
Киев	— 22	Одесса	— 18
Ростов	— 22	Санкт-Петербург	— 26
Самара	— 30	Севастополь	— 11
Харьков	— 23	Ялта	— 6

Расчёт по упрощённой формуле не позволяет учитывать различия тепловых потерь здания в зависимости от типа ограждающих конструкций, утепления и размещения помещений. Так, например, больше тепла потребуют комнаты с большими окнами, высокими потолками и угловые помещения. В то же время минимальными тепловыми потерями отличаются помещения, которые не имеют внешних ограждений. Желательно использовать следующую формулу при расчёте такого параметра, как минимальная тепловая мощность:

Qт (kВт/час)=(100 Вт/м² * S (м²) * K1 * K2 * K3 * K4 * K5 * K6 * K7)/1000, где

S – площадь комнаты, м²; Bт/м² – удельная величина потерь тепла (65-80 ватт/м²). В этот показатель входят утечки тепла через вентиляцию, поглощения стенами, окнами и прочие виды утечек; К1 – коэффициент утечки тепла через окна:

• при наличии тройного стеклопакета К1 = 0,85;
• если стеклопакет двойной, то К1 = 1,0;
• при стандартном остеклении К1 = 1,27;

К2 – коэффициент потерь тепла стен:

• высокая теплоизоляция (показатель К2 = 0,854);
• утеплитель толщиной 150 мм либо стены в два кирпича (показатель К2=1,0);
• низкая теплоизоляция (показатель К2=1,27);

К3 – показатель, определяющий соотношение площадей (S) окон и пола:

• 50% КЗ=1,2;
• 40% КЗ=1,1;
• 30% КЗ=1,0;
• 20% КЗ=0,9;
• 10% КЗ=0,8;

К4 – коэффициент температуры вне помещения:

• -35°C K4=1,5;
• -25°C K4=1,3;
• -20°C K4=1,1;
• -15°C K4=0,9;
• -10°C K4=0,7;

К5 – количество выходящих наружу стен:

• четыре стены К5=1,4;
• три стены К5=1,3;
• две стены К5=1,2;
• одна стена К5=1,1;

К6 – тип теплоизоляции помещения, которое располагается над отапливаемым:

• обогреваемое К6-0,8;
• теплая мансарда К6=0,9;
• не отапливаемый чердак К6=1,0;

К7 –высота потолков:

• 4,5 метра К7=1,2;
• 4,0 метра K7=1,15;
• 3,5 метра К7=1,1;
• 3,0 метра К7=1,05;
• 2,5 метра K7=1,0.

Приведём в качестве примера расчёт минимальной мощности отопительной автономной установки (по двум формулам) для отдельно стоящего сервисного помещения СТО (высота потолка 4м, площадь 250 м², объём 1000 м3, окна большие с обычным остеклением, теплоизоляция потолка и стен отсутствует, конструкция – упрощённая).

По упрощённому расчёту:

Q_т (кВт/час) = V * ΔT * K/860=1000 *30*4/860=139,53 кВт, где

V — объем воздуха в отапливаемом помещении (250 *4), м³; ΔT — разница показателей между температурой воздуха извне комнаты и требуемой температурой воздуха внутри помещения (30°С); К — коэффициент теплопотерь строения (для зданий без теплоизоляции К = 4,0); 860 — перевод в кВт/час.

Более точный расчёт:

Q_т (кВт/час) = (100 Вт/м² * S (м²) * K1 * K2 * K3 * K4 * K5 * K6 * K7)/1000 = 100*250*1,27*1,27*1,1*1,5*1,4*1*1,15/1000=107,12 кВт/час, где

S – площадь помещения, для которого выполняется расчёт (250 м²); K1 – параметр утечки тепла через окна (стандартное остекление, показатель К1 равен 1,27); К2 – значение утечки тепла через стены (плохая теплоизоляция, показатель К2 соответствует 1,27); К3 – параметр соотношения габаритов окон к площади пола (40%, показатель К3 равен 1,1); K4 – значение температуры снаружи (-35 °C, показатель K4 соответствует 1,5); K5 – количество стен, которые выходят наружу (в данном случае четыре К5 равен 1,4); К6 – показатель, определяющий тип помещения, расположенного непосредственно над отапливаемым (чердак без утепления К6=1,0); K7 – показатель, определяющий высоту потолков (4,0 м, параметр К7 соответствует 1,15).

Как можно видеть из произведённого расчёта, вторая формула предпочтительнее для расчёта мощности отопительных установок, поскольку она учитывает гораздо большее количество параметров (особенно если необходимо определить параметры маломощного оборудования, предназначенного для эксплуатации в небольших помещениях). К полученному результату надо приплюсовать небольшой запас по мощности для увеличения срока эксплуатации теплового оборудования. Выполнив несложные расчёты, Вы сможете без помощи специалистов определить необходимую мощность автономной отопительной системы для оснащения объектов жилого или промышленного назначения.

Купить тепловую пушку и другое обогреватели можно на сайте компании или посетив наш розничный магазин.

 |  Паспорт на воздухонагреватели PROF-06380, PROF-09380 →-33%Инфракрасные обогреватели потолочные IC (ИК панели) 3013.00 руб. 2010.00 руб.Печь электронагревательная ПЭТ СПЕКТР-1; 3; 4 (трамвайная печь)1023.00 руб. -37%Конвектор отопления Hintek GL 1000, 2000 Вт 4100.00 руб. 2600.00 руб.Электрический масляный радиатор 0.75кВт 220В1850.00 руб. Электрические воздушно-тепловые завесы 6кВт, 380В, L=1,0м; L=1,5м12190.00 руб. Электрические тепловентиляторы 6 и 9кВт, 380В4400.00 руб. -30%Электрические тепловентиляторы 3 и 5кВт, 220В 4733.00 руб. 3300.00 руб.-9%Электрические тепловентиляторы 12;15;18кВт, 380В 11133.00 руб. 10100.00 руб.-31%Тепловые пушки электрические 6 и 9 кВт, 380 В 7113.00 руб. 4940.00 руб.

Опубликовано 13 Окт 2013Рубрика: Теплотехника | 82 комментария

Человечеству известно немного видов энергии – механическая энергия (кинетическая и потенциальная), внутренняя энергия (тепловая), энергия полей (гравитационная, электромагнитная и ядерная), химическая. Отдельно стоит выделить энергию взрыва,…

…энергию вакуума и еще существующую только в теории – темную энергию. В этой статье, первой в рубрике «Теплотехника», я попытаюсь на простом и доступном языке, используя практический пример, рассказать о важнейшем виде энергии в жизни людей — о тепловой энергии и о рождающей ее во времени тепловой мощности.

Несколько слов для понимания места теплотехники, как раздела науки о получении, передаче и применении тепловой энергии. Современная теплотехника выделилась из общей термодинамики, которая в свою очередь является одним из разделов физики. Термодинамика – это дословно «теплый» плюс «силовой». Таким образом, термодинамика – это наука об «изменении температуры» системы.

Воздействие на систему извне, при котором изменяется ее внутренняя энергия, может являться результатом теплообмена. Тепловая энергия, которая приобретается или теряется системой в результате такого взаимодействия с окружающей средой, называется количеством теплоты и измеряется в системе СИ в Джоулях.

Если вы не инженер-теплотехник, и ежедневно не занимаетесь теплотехническими вопросами, то вам, столкнувшись с ними, иногда без опыта бывает очень трудно быстро в них разобраться. Трудно без наличия опыта представить даже размерность искомых значений количества теплоты и тепловой мощности. Сколько Джоулей энергии необходимо чтобы нагреть 1000 метров кубических воздуха от температуры -37˚С до +18˚С?.. Какая нужна мощность источника тепла, чтобы сделать это за 1 час?.. На эти не самые сложные вопросы способны сегодня ответить «сходу» далеко не все инженеры. Иногда специалисты даже помнят формулы, но применить их на практике могут лишь единицы!

Прочитав до конца эту статью, вы сможете легко решать реальные производственные и бытовые задачи, связанные с нагревом и охлаждением различных материалов.  Понимание физической сути процессов теплопередачи и знание простых основных формул – это главные блоки в фундаменте знаний по теплотехнике!

Количество теплоты при различных физических процессах.

Большинство известных веществ могут при разных температуре и давлении находиться в твердом, жидком, газообразном или плазменном состояниях. Переход из одного агрегатного состояния в другое происходит при постоянной температуре (при условии, что не меняются давление и другие параметры окружающей среды) и сопровождается поглощением или выделением тепловой энергии. Не смотря на то, что во Вселенной 99% вещества находится в состоянии плазмы, мы в этой статье не будем рассматривать это агрегатное состояние.

Рассмотрим график, представленный на рисунке. На нем изображена зависимость температуры вещества Т от количества теплоты Q, подведенного к некой закрытой системе, содержащей определенную массу какого-то конкретного вещества.

1. Твердое тело, имеющее температуру T1, нагреваем до температуры Tпл, затрачивая на этот процесс количество теплоты равное Q1.

2. Далее начинается процесс плавления, который происходит при постоянной температуре Тпл (температуре плавления). Для расплавления всей массы твердого тела необходимо затратить тепловой энергии в количестве Q2— Q1.

3. Далее жидкость, получившаяся в результате плавления твердого тела, нагреваем до температуры кипения (газообразования) Ткп, затрачивая на это количество теплоты равное Q3—Q2.

4. Теперь при неизменной температуре кипения Ткп жидкость кипит и испаряется, превращаясь в газ. Для перехода всей массы жидкости в газ необходимо затратить тепловую энергию в количестве Q4—Q3.

5. На последнем этапе происходит нагрев газа от температуры Ткп до некоторой температуры Т2. При этом затраты количества теплоты составят Q5—Q4. (Если нагреем газ до температуры ионизации, то газ превратится в плазму.)

Таким образом, нагревая исходное твердое тело от температуры Т1 до температуры Т2 мы затратили тепловую энергию в количестве Q5, переводя вещество через три агрегатных состояния.

Двигаясь в обратном направлении, мы отведем от вещества то же количество тепла Q5, пройдя этапы конденсации, кристаллизации и остывания от температуры Т2 до  температуры Т1. Разумеется, мы рассматриваем замкнутую систему без потерь энергии во внешнюю среду.

Заметим, что возможен переход из твердого состояния в газообразное состояние, минуя жидкую фазу. Такой процесс именуется возгонкой, а обратный ему процесс – десублимацией.

Итак, уяснили, что процессы переходов между агрегатными состояниями вещества характеризуются потреблением энергии при неизменной температуре. При нагреве вещества, находящегося в одном неизменном агрегатном состоянии, повышается температура и также расходуется тепловая энергия.

Главные формулы теплопередачи.

Формулы очень просты.

Количество теплоты Q в Дж рассчитывается по формулам:

1. Со стороны потребления тепла, то есть со стороны нагрузки:

1.1. При нагревании (охлаждении):

Q=m*c*(Т2—Т1)

Здесь и далее:

m – масса вещества в кг

с – удельная теплоемкость вещества в Дж/(кг*К)

1.2. При плавлении (замерзании):

Q=m*λ

λ – удельная теплота плавления и кристаллизации вещества в Дж/кг

1.3. При кипении, испарении (конденсации):

Q=m*r

r – удельная теплота газообразования и конденсации вещества в Дж/кг

2. Со стороны производства тепла, то есть со стороны источника:

2.1. При сгорании топлива:

Q=m*q

q – удельная теплота сгорания топлива в Дж/кг

2.2. При превращении электроэнергии в тепловую энергию (закон Джоуля — Ленца):

Q=t*I*U=t*R*I^2=(t/R)*U^2

t – время в с

I – действующее значение тока в А

U – действующее значение напряжения в В

R – сопротивление нагрузки в Ом

Делаем вывод – количество теплоты прямо пропорционально массе вещества при всех фазовых превращениях и при нагреве дополнительно прямо пропорционально разности температур. Коэффициенты пропорциональности (c, λ, r, q) для каждого вещества имеют свои значения и определены опытным путем (берутся из справочников).

Тепловая мощность N в Вт – это количество теплоты переданное системе за определенное время:

N=Q/t

Чем быстрее мы хотим нагреть тело до определенной температуры, тем большей мощности должен быть источник тепловой энергии – все логично.

Расчет в Excel прикладной задачи.

В жизни бывает часто необходимо сделать быстрый оценочный расчет, чтобы понять – имеет ли смысл продолжать изучение темы, делая проект и развернутые точные трудоемкие расчеты. Сделав за несколько минут расчет даже с точностью ±30%, можно принять важное управленческое решение, которое будет в 100 раз более дешевым и в 1000 раз более оперативным и в итоге в 100000 раз более эффективным, чем выполнение точного расчета в течение недели, а то и месяца, группой дорогостоящих специалистов…

Условия задачи:

В помещение цеха подготовки металлопроката размерами 24м х 15м х 7м завозим со склада на улице металлопрокат в количестве 3т. На металлопрокате есть лед общей массой 20кг. На улице -37˚С. Какое количество теплоты необходимо, чтобы нагреть металл до +18˚С; нагреть лед, растопить его и нагреть воду до +18˚С; нагреть весь объем воздуха в помещении, если предположить, что до этого отопление было полностью отключено? Какую мощность должна иметь система отопления, если все вышесказанное необходимо выполнить за 1час? (Очень жесткие и почти не реальные условия – особенно касающиеся воздуха!)

Расчет выполним в программе MS Excelили в программе OOo Calc.

С цветовым форматированием ячеек и шрифтов ознакомьтесь на странице «О блоге».

Исходные данные:

1. Названия веществ пишем:

в ячейку D3: Сталь

в ячейку E3: Лед

в ячейку F3: Лед/вода

в ячейку G3: Вода

в ячейку G3: Воздух

2. Названия процессов заносим:

в ячейки D4, E4, G4, G4: нагрев

в ячейку F4: таяние

3. Удельную теплоемкость веществ cв Дж/(кг*К) пишем  для стали, льда, воды и воздуха соответственно

в ячейку D5: 460

в ячейку E5: 2110

в ячейку G5: 4190

в ячейку H5: 1005

4. Удельную теплоту плавления  льда λв Дж/кг вписываем

в ячейку F6: 330000

5. Массу веществ mв кг вписываем соответственно для стали и льда

в ячейку D7: 3000

в ячейку E7: 20

Так как при превращении льда в воду масса не изменяется, то

в ячейках F7 и G7: =E7=20

Массу воздуха находим произведением объема помещения на удельный вес

в ячейке H7: =24*15*7*1,23=3100

6. Время процессов tв мин пишем только один раз для стали

в ячейку D8: 60

Значения времени для нагрева льда, его плавления и нагрева получившейся воды рассчитываются из условия, что все эти три процесса должны уложиться в сумме за такое же время, какое отведено на нагрев металла. Считываем соответственно

в ячейке E8: =E12/(($E$12+$F$12+$G$12)/D8)=9,7

в ячейке F8: =F12/(($E$12+$F$12+$G$12)/D8)=41,0

в ячейке G8: =G12/(($E$12+$F$12+$G$12)/D8)=9,4

Воздух также должен прогреться за это же самое отведенное время, читаем

в ячейке H8: =D8=60,0

7. Начальную температуру всех веществ T1в ˚C заносим

в ячейку D9: -37

в ячейку E9: -37

в ячейку H9: -37

8. Конечную температуру всех веществ T2в ˚C заносим

в ячейку D10: 18

в ячейку G10: 18

в ячейку H10: 18

Думаю, вопросов по п.7 и п.8 быть недолжно.

Результаты расчетов:

9. Количество теплоты Q в КДж, необходимое для каждого из процессов рассчитываем

для нагрева стали в ячейке D12: =D7*D5*(D10-D9)/1000=75900

для нагрева льда в ячейке E12: =E7*E5*(E10-E9)/1000=1561

для плавления льда в ячейке F12: =F7*F6/1000=6600

для нагрева воды в ячейке G12: =G7*G5*(G10-G9)/1000=1508

для нагрева воздуха в ячейке H12: =H7*H5*(H10-H9)/1000=171330

Общее количество необходимой для всех процессов тепловой энергии считываем

в объединенной ячейке D13E13F13G13H13: =СУММ(D12:H12) =256900

В ячейках D14, E14, F14, G14, H14,  и объединенной ячейке D15E15F15G15H15 количество теплоты приведено в дугой единице измерения – в ГКал (в гигакалориях).

10. Тепловая мощность N в КВт, необходимая для каждого из процессов рассчитывается

для нагрева стали в ячейке D16: =D12/(D8*60)=21,083

для нагрева льда в ячейке E16: =E12/(E8*60)=2,686

для плавления льда в ячейке F16: =F12/(F8*60)=2,686

для нагрева воды в ячейке G16: =G12/(G8*60)=2,686

для нагрева воздуха в ячейке H16: =H12/(H8*60)=47,592

Суммарная тепловая мощность необходимая для выполнения всех процессов за время t рассчитывается

в объединенной ячейке D17E17F17G17H17: =D13/(D8*60) =71,361

В ячейках D18, E18, F18, G18, H18,  и объединенной ячейке D19E19F19G19H19 тепловая мощность приведена в дугой единице измерения – в Гкал/час.

На этом расчет в Excel завершен.

Выводы:

Обратите внимание, что для нагрева воздуха необходимо более чем в два раза больше затратить энергии, чем для нагрева такой же массы стали.

При нагреве воды затраты энергии в два раза больше, чем при нагреве льда. Процесс плавления многократно больше потребляет энергии, чем процесс нагрева (при небольшой разности температур).

Нагрев воды в десять раз затрачивает больше тепловой энергии, чем нагрев стали и в четыре раза больше, чем нагрев воздуха.

Для получения информации о выходе новых статей и для скачивания рабочих файлов программпрошу вас подписаться на анонсы в окне, расположенном в конце статьи или в окне вверху страницы.

После ввода адреса своей электронной почты и нажатия на кнопку «Получать анонсы статей»НЕ ЗАБУДЬТЕ  ПОДТВЕРДИТЬ ПОДПИСКУ кликом по ссылкев письме, которое тут же придет к вам на указанную почту (иногда — в папку«Спам»)!

Мы вспомнили понятия «количество теплоты» и «тепловая мощность», рассмотрели фундаментальные формулы теплопередачи, разобрали практический пример. Надеюсь, что мой язык был прост, понятен и интересен.

Жду вопросы и комментарии на статью!

ПрошуУВАЖАЮЩИХ труд автора скачать файл ПОСЛЕ ПОДПИСКИ на анонсы статей.

Ссылка на скачивание файла: raschet-teplovoy-moshchnosti (xls 19,5KB).

Другие статьи автора блога

На главную

—>

Статьи с близкой тематикой

Отзывы



Материал из ТеплоВики — энциклопедия отоплении

Перейти к: навигация, поиск

Горелка Weishaupt WG5

Тепловая мощность горелки — представляет собой произведение часового расхода газа через горелку на его низшую теплоту сгорания (Q_H, ккал/м³).

Тепловую мощность горелки измеряют в килокалориях в час.

Номинальной тепловой мощностью горелки называется максимально достигнутая мощность при длительной работе горелки, химической неполноте сгорания, не превосходящей установленной нормы, и при принятом минимальном коэффициенте расхода воздуха.

Различают также максимальную и минимальнуютепловую мощность горелки, которые определяют пределы допустимой ее работы. За максимальную принимают мощность, равную 0,9 мощности, соответствующей верхнему пределу устойчивой работы; за минимальную — равную 1,1 мощности, соответствующей нижнему пределу устойчивой работы. Необходимое в эксплуатационных условиях изменение количества вырабатываемого котломпара или тепла обеспечивается изменением тепловой мощности горелок. Возможности такого изменения характеризуются коэффициентом предельного регулирования и коэффициентом рабочего регулирования.

Коэффициентом предельного регулирования по тепловой мощности называется отношение максимальной тепловой мощности к минимальной. Он показывает, во сколько раз максимальная тепловая мощность больше минимальной. Коэффициент предельного регулирования зависит от способа подачи воздуха, конструкции горелки. Для инжекционных горелок этот коэффициент должен быть не менее 3. Чем больше этот коэффициент, тем шире диапазон, или возможности, регулирования.

Коэффициентом рабочего регулирования по — тепловой мощности называется отношение номинальной тепловой мощности к минимальной.

См. также

Категории: Справочник | Горелки

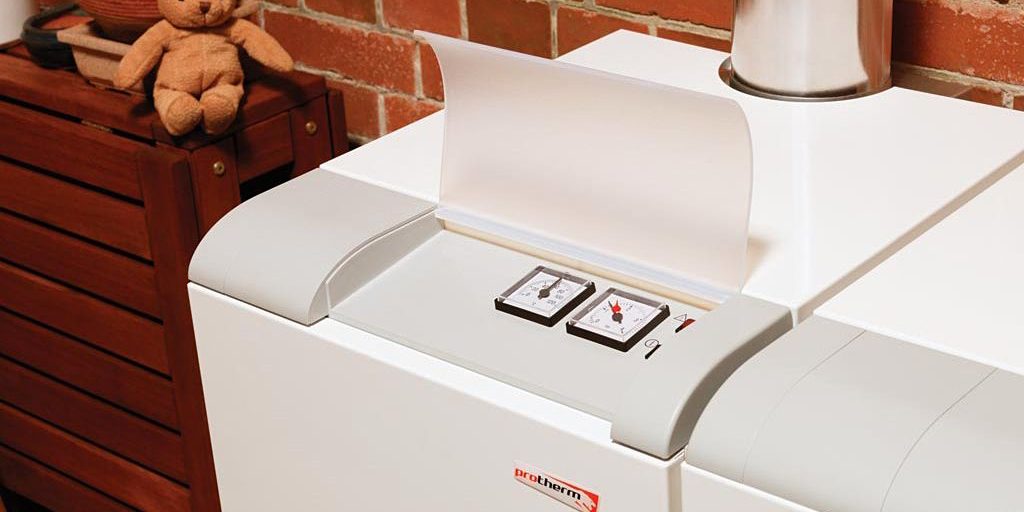

Мощность газового котла — важный параметр, от которого зависит комфортность проживания в отапливаемых им помещениях. Чтобы подобрать оптимальный вариант для дома или квартиры, нужно учитывать их размеры. Необходимая производительность отопительного оборудования зависит от площади отапливаемых помещений и некоторых других, менее значимых факторов.

Что влияет на расчетную мощность

Котел должен не только восполнять все тепловые потери конкретного здания или помещения, но и иметь определенный мощностный запас. Почему необходимо брать значение больше расчетного:

• оборудование не должно работать на пределе возможностей — это приводит к преждевременному износу;
• нужно учитывать вероятность аномальных температур;
• для частного дома полезно учесть возможность расширения площади.

Некоторые покупатели не знают, в каких единицах исчисляется главный параметр газового оборудования, определяющий его производительность. Тепловая мощность аппаратов измеряется в киловаттах (кВт). Эта величина всегда указывается в техническом паспорте каждой модели.

Что влияет на теплопотери

Чтобы узнать, какая нужна производительность оборудования, помимо площади, нужно учесть и другие факторы:

• климат в конкретном регионе;
• объем жилого здания/квартиры;
• степень утепления;
• вероятные теплопотери.

При использовании турбированных аппаратов необходимо также учитывать количество энергии, затрачиваемой на нагрев воздуха.

Чтобы определить производительность котла, нужно сначала рассчитать теплопотери. Теплотехнический расчет отличается повышенной сложностью, так как учитывает огромное количество составляющих:

• материалы, из которых возведены стены, перекрытия, кровля и т.д.;
• тип разводки системы отопления;
• наличие системы «теплый пол»;
• бытовая техника, выделяющая тепло.

Профессионалы используют тепловизоры, а затем выполняют вычисления по сложным формулам. Понятно, что рядовому пользователю не придется разбираться в нюансах теплотехники — для них существуют доступные методики, позволяющие быстро и достаточно точно рассчитать оптимальную теплопроизводительность оборудования.

Какие существуют варианты расчета

Чтобы сделать правильный выбор газового оборудования, предлагаем воспользоваться тремя вариантами расчета:

1. Точный теплотехнический — не подходит для обычных потребителей, сложен и требует использования тепловизора.
2. На онлайн-калькуляторе — чтобы получить результат, пользователь вводит исходные данные в специальную программу: число окон, дверей, толщина стенок и другие сведения. На их основе программа выдает результат.
3. Вычисления вручную. Наиболее доступный способ узнать оптимальную теплопроизводительность нагревателя — воспользоваться элементарным отношением площади и мощности. Используется формула: 10 м² = 1 000 Вт. Такой простой вариант корректен для сооружений, характеризующихся средней степенью теплоизоляции и имеющих потолки высотой около 2,7 м.

Разработчики, рассчитывая мощностные характеристики отопительных аппаратов, часто учитывают объем помещений. В технической документации импортных моделей часто встречается параметр «обогрев в м³».

Расчет мощности котла с одним контуром

Выполнив простейший расчет для одноконтурного настенного или напольного котла с помощью соотношения: 10 кВт на 100 м²,  нужно увеличить расчетное значение на 15–20%.

Приведем пример вычислений. Нужно оборудовать дом площадью 80 м². Для его отопления понадобится  аппарат на 9 600 Вт = 8 000 Вт + 20 %. Если в продаже  нет точно подходящего варианта, следует взять модификацию с большей производительностью. Такой способ вычислений подходит только для аппаратов с одним контуром, без бойлера косвенного нагрева.

Расчет мощности котла с двумя контурами

Расчет производим на основе такого соотношения: 10 м² = 1 000 Вт + 20% (запас) + 20% (нагрев воды). Если дом имеет площадь 200 м², то искомая величина составит: 20 000 Вт + 40% =  28 000 Вт.

Определение мощности модели с бойлером

Сначала определяют нужный объем бойлера, чтобы он мог удовлетворить потребности домочадцев в горячей воде. Расход воды вычисляют, учитывая работу всех точек водозабора:

• ванна — 8–9 л/мин;
• душ — 9 л/мин;
• туалет — 4 л/мин;
• мойка — 4 л/мин.

В технической документации к бойлеру указано, какая требуется производительность котла, чтобы обеспечивать нагрев воды. Для бойлера на 200 л воды подойдет нагреватель мощностью примерно 30 кВт. Затем подсчитывают производительность, необходимую для отопления. Полученные результаты суммируют. В конце вычислений от полученного результата нужно отнять 20 %, так как нагрев воды для ГВС и отопления происходит одновременно.

Расчет мощности котла для типовых домов с учетом климатической зоны

Для домов, выстроенных по типовым проектам, применяют формулу: М = S*УМ/10, где

• М/УМ — расчетная/удельная мощность, кВт;
• S — площадь, м².

УМ зависит от региона, кВт:

• юг — 0,7–0,9;
• средняя полоса — 1,0–1,2;
• Подмосковье — 1,2–1,5;
• Север — 1,5–2,0.

Выполним вычисления для дома площадью 300 м², расположенного в Подмосковье: 300*1,3/10 = 39 кВт. Этот результат подходит для установки одноконтурных моделей. Чтобы высчитать мощность двухконтурного аппарата, необходимо увеличить итоговое число на 25%.

Нужна ли избыточная мощность

Не стоит покупать модель с производительностью, существенно превышающей максимальный показатель (с учетом надбавки 15—20%). Избыток приводит к негативным последствиям:

1. Высокая стоимость. Чем мощнее модель, тем она дороже. Нерационально приобретать технику, возможности которой не будут использованы.
2. Рост затрат на расходные элементы.
3. Низкая эффективность горелки — это повлияет на расход газа.
4. При минимальных нагрузках автоматика чаще выходит из строя.
5. Если оборудование не является оптимальным для конкретной площади, происходит ускоренный износ узлов и деталей.

Как подсчитать расходы

Зная мощностные характеристики оборудования, можно рассчитать расход газа. При вычислении учитывается КПД. Стандартные версии имеют КПД на уровне 92—93%, модели конденсационного типа — 108—109%. При 100-процентной теплоотдаче 10 кВт тепловой энергии вырабатываются после сгорания 1 м³ природного газа. Таким образом, для создания мощности в 10 кВт при КПД 92% расход топлива составит 1,12 м³, а при КПД 108% — 0,92 м³.

Рассчитывая объемы потребляемого топлива, учитывают производительность аппаратов. Модель на 10 кВт сжигает за час 1,12 м³ газа, а на 40 кВт — 4,48 м³. Производители часто указывают в технической документации среднее значение расхода топлива, но все-таки оно разное для каждой модели.

Чтобы узнать предстоящие затраты на отопление при использовании энергозависимых версий, необходимо также вычислить затраты на электроэнергию.

Как учесть высоту потолков

Вышеприведенные расчетные формулы подходят для зданий, высота потолков которых не превышает 3 метров. Если потолки выше, нужно использовать другие формулы: М = Q*К, где:

• М — мощность расчетная, кВт;
• Q — тепловые потери, кВт;
• К — коэффициент запаса.

К = 1,15—2, или 15–20%.

Чтобы вычислить теплопотери, используют формулу:

Q = V*P*k/860, где:

• V — объем помещений, м³;
• Р — разница между значениями температур в доме и на улице, °C;
• k — коэффициент рассеивания, зависящий от теплоизоляционных характеристик сооружения.

Величина коэффициента определяется видом сооружения:

• не имеющие теплоизоляции: деревянные конструкции, строения из гофрированных железных листов, — 3,0—4,0;
• с малой теплоизоляцией — 2,0—2,9;
• со средней теплоизоляцией — 1—1,9;
• с высокой теплоизоляцией — 0,6—0,9.

Если сооружение небольшое и имеет хорошие теплоизоляционные характеристики, большой производительности котла не потребуется. Бывает, что в продаже нет варианта с подходящими характеристиками. Тогда нужно брать вариант с теплопроизводительностью немного выше расчетного значения. Разница будет сглажена системами автоматического регулирования.

Онлайн-калькулятор

Самые передовые производители подумали о комфорте потребителей, поместив на своих сайтах онлайн-калькуляторы, позволяющие легко и быстро узнавать необходимую производительность газового оборудования. Для подсчета вносят следующие сведения:

• температура, которую потребитель желает иметь в доме;
• среднее значение температуры на улице в самую холодную неделю;
• наличие горячего водоснабжения;
• этажность;
• высота потолков;
• материал перекрытий;
• толщина стен и материалы, из которых они возведены;
• длина стен;
• количество оконных проемов;
• особенности окон — подробности конструкции;
• габариты окон.

Заполнив поля, можно оперативно вычислить расчетное значение теплопроизводительности.

Настенные или напольные котлы выбрать

Выбор типа установки нагревателя зависит не только от предпочтений потребителя, но и от расчетной теплопроизводительности.

Настенные котлы, в отличие от напольных, имеют меньший мощностный диапазон. Они компактны, их можно разместить на кухне, чердаке, в подвале.

Напольные модели более громоздкие, их обычно устанавливают в отдельных помещениях. Настенные версии представлены мощностным диапазоном 12—36 кВт, производительность напольных моделей может достигать 160 кВт.

Функционал настенных и напольных версий отличается не сильно. Современные аппараты обоих типов предполагают ручное или автоматическое управление.

В квартиры, как правило, покупают настенные модели — они компактны и легко вписываются в интерьер кухни. Для отопления больших домов и коттеджей используют более мощные напольные нагреватели. Атмосферные версии устанавливают в отдельных, хорошо проветриваемых помещениях. К комнатам, в которых монтируются турбированные аппараты, требования гораздо ниже.

Что еще влияет на выбор

Помимо теплопроизводительности нужно учесть:

• число контуров (необходимо только отопление либо отопление и ГВС);
• способ установки (настенный или напольный);
• камера сгорания (открытая или закрытая; в первом случае забор воздуха производится из помещения, во втором — с улицы по коаксиальному дымоотводу);
• дизайн — для потребителей внешний вид имеет не последнее значение. Современные аппараты не только функциональны, эффективны, безопасны, но и красивы.

Правильный выбор тепловой производительности газового котла позволит использовать оборудование с максимальной эффективностью. Оптимально подобранная модель не только обеспечит комфортную температуру в доме, но и будет служить с минимальным износом деталей и узлов.

От тепловой мощности котла зависит эффективность работы системы отопления. При недостаточной теплопроизводительности система отопления не сможет удерживать комфортную температуру. Если речь идет о газовом или жидкотопливном котле, важно не переусердствовать и с запасом мощности, из-за чего нарушится нормальная работа котла, увеличится расход топлива.

Что такое мощность котла и как ее узнать

Тепловая мощность котла – это максимальное количество тепловой энергии, передаваемой теплоносителю в процессе сгорания топлива (измеряется в киловаттах/час или просто кВт). Это означает, что котел мощностью 20 кВт при непрерывной работе на максимальной мощности за час выработает и передаст теплоносителю 20 кВт тепловой энергии.

Определить мощность котла можно несколькими способами:

• поискать список технических характеристик на корпусе котлоагрегата;
• найти значение в паспорте модели. Если документация не сохранилась, можно поискать электронную версию или изучить предложения интернет-магазинов, которые обязательно указывают в описании модели ее номинальную мощность;




• если речь идет о газовом котле, можно узнать примерную теплопроизводительность по расходу газа, для чего необходимо проверить и зафиксировать сколько кубометров котел потребляет при беспрерывной работе на максимальной мощности. Удельная теплота сгорания газа – величина постоянная и равна 9,3 кВт. Также важно учитывать КПД котла (его также можно найти в списке технических характеристик), для старых советских моделей это значения в районе 70-85%, у новых моделей КПД в пределах 86-94%. Итого, максимальная мощность = 9,3 кВт (удельная теплота сгорания природного газа)*0,8 (если КПД 80%)*2,5 куб. м/час (полученный расход газа в час) = 18,6 кВт. Аналогичным способом можно посчитать примерные значения для твердотопливного, жидкотопливного или электрического котла.

Увеличить теплопроизводительность бытового котла без серьезных небезопасных изменений его конструкции невозможно, поэтому к выбору минимально необходимой мощности необходимо подходить ответственно. Если ее будет недостаточно, придется устанавливать дополнительный котлоагрегат или производить утепление стен, пола и потолка, замену окон и дверей в целях снижения теплопотерь.

Способы подбора минимально необходимой мощности котла

Чтобы поддерживать в каждом помещении комфортную температуру, теплопроизводительность системы отопления (соответственно и котла) должна обеспечивать теплопотери дома, которые также измеряются в кВт. То есть теплопроизводительнось котлоагрегата = суммарные тепловые потери дома через стены, пол, потолок, фундамент окна и двери + запас на случай более сильных морозов.

Расчет мощности котла отопления по площади дома

Наиболее простой и распространенный способ. Исходя из практики, для среднестатистического частного дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м на каждые 10 м² необходим 1 кВт тепловой мощности (именно такое соотношение соответствует среднестатистическим теплопотерям). Также мы рекомендуем закладывать запас мощности в 15-25%.

Например, для вышеописанного дома площадью 100 кв. м. минимальная мощность котла = 100 м² : 10 * 1,2 (20% запаса) = 12 кВт.

Также при расчете мощности котла отопления по площади дома можно делать поправки с учетом утепленности дома. Так, для среднеутепленного дома (наличие 100-150 мм слоя теплоизоляции или стены из бруса) на каждые 10 м² может приходиться 0,5-0,7 кВт теплопотерь. Для хорошо утепленного дома с небольшой площадью остекления норма составляет 0,4-0,5 кВт на каждые 10 м².

Поэтому, если ваш случай кардинально отличается от среднестатистичекого вышеописанного дома, стоит рассчитать мощность котла более точным методом с учетом всех особенностей, он описан одним пунктом ниже.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Расчет по объему помещения

Еще один довольно простой способ, основанный на СНиП и обычно применяемый для квартир. За исходную величину берется не площадь, а кубатура отапливаемых помещений. Согласно методике, указанной в СНиП 23-02-2003 «Тепловая защита зданий», норма удельного расхода тепловой энергии:

• для кирпичного многоквартирного дома – 0,034 кВт/м³;
• для панельного многоквартирного дома – 0,041 кВт/м³.

Зная эти нормы, площадь квартиры и высоту потолков, можно использовать способ расчета мощности котла отопления по объему помещений.

Например, для квартиры панельного многоквартирного дома площадью 150 кв. м. и высотой потолков 2,7 м (без внешнего и внутреннего утепления стен), минимальная теплопроизводительность = 2,7*150*0,041 = 16,6 кВт.

Из принципа расчета, опять таки, ясно, что весь учет теплопотерь сводится к усредненным значениям и теплопроводности стен из различных материалов. Это значит, что использовать его рационально если внешние стены не утеплены, в квартире имеются не более 4 стандартных окна, радиаторы подключены наиболее эффективным способом, а соседние квартиры отапливаются.

Рассчитываем с учетом всех основных особенностей дома

Подробная формула основывается на площади помещений, однако учитывает все возможные тепловые потери, способ подключения радиаторов, который влияет на КПД системы отопления, а также климатические условия, в которых находится частный дом.

Расчет производится для каждого помещения отдельно, что более правильно. Полученные для каждого помещения значения в дальнейшем можно использовать для подбора мощности радиаторов отопления. Просуммировав необходимую для каждого помещения теплопроизводительность, вы получите значение для всей системы отопления дома, значит – и для котла, который должен обеспечивать ее мощность.

Точная формула для расчета:

Q = 1000 Вт/м²*S*k1*k2*k3…*k10,

• где Q – показатель теплопроизводительности;
• S – общая площадь помещения;
• k1-k10 – коэффициенты, учитывающие теплопотери, климат и особенности установки радиаторов.

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

• одна – k1=1,0;
• две – k1=1,2;
• три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

• север, северо-восток или восток – k2=1,1;
• юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

• простые, не утепленные стены – 1,17;
• кладка в 2 кирпича или легкое утепление – 1,0;
• высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

• -35°С и менее – 1,4;
• от -25°С до -34°С – 1,25;
• от -20°С до -24°С – 1,2;
• от -15°С до -19°С – 1,1;
• от -10°С до -14°С – 0,9;
• не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

• до 2,7 м – 1,0;
• 2,8 — 3,0 м – 1,02;
• 3,1 — 3,9 м – 1,08;
• 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

• холодное, неотапливаемое помещение/чердак – 1,0;
• утепленный чердак/мансарда – 0,9;
• отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

• обычные (в том числе и деревянные) двойные окна – 1,17;
• окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
• двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

• менее 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

• диагональный, где подача сверху, обратка снизу – 1,0;
• односторонний, где подача сверху, обратка снизу – 1,03;
• двухсторонний нижний, где и подача, и обратка снизу – 1,1;
• диагональный, где подача снизу, обратка сверху – 1,2;
• односторонний, где подача снизу, обратка сверху – 1,28;
• односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

• практически не прикрыт подоконником, не прикрыт экраном – 0,9;
• прикрыт подоконником или выступом стены – 1,0;
• прикрыт декоративным кожухом только снаружи – 1,05;
• полностью закрыт экраном – 1,15.

Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Калькулятор для точного определения тепловой мощности

Запас производительности в зависимости от типа котла

Для стандартного одноконтурного котла, вне зависимости от вида используемого топлива, мы всегда рекомендуем закладывать запас мощности 15-25%, в зависимости от температуры в самую холодную декаду и утепленности дома. Однако в некоторых случаях требуется несколько больший запас:

• 20-30% запаса, если котел двухконтурный. Большинство моделей работает по принципу приоритета ГВС, это значит, что в момент активации точки потребления горячей воды котел не греет отопительный контур, для работы на два контура требуется более высокая производительность;
• 20-25% запаса, если в доме организована или планируется приточно-вытяжная вентиляция без рекуперации тепла.

Также часто используется схема с подключением бойлера косвенного нагрева (особенно в связке с твердотопливными котлами). В таком случае излишек мощности может превышать 40-50% (показатель рассчитывается по ситуации). Стоит понимать, что любом из случаев предусмотренный запас не «простаивает», а используется будь то в целях нагрева горячей воды, восполнения более высоких теплопотерь или нагрева буферной емкости.

Почему не стоит подбирать котел со слишком большим запасом мощности

С недостатком теплопроизводительности все предельно понятно: система отопления попросту не обеспечит желаемый уровень температуры даже при беспрерывной работе. Однако, как мы уже упоминали, серьезной проблемой может стать и переизбыток мощности, последствиями которого являются:

• более низкий КПД и повышенный расход топлива, особенно на одно- и двухступенчатых горелках, не способных плавно модулировать производительность;
• частое тактование (вкл/выкл) котла, что нарушает нормальную работу и снижает ресурс горелки;
• попросту более высокая стоимость котлоагрегата, учитывая, что производительность, за которую была произведена повышенная плата, использоваться не будет;
• часто больший вес и большие габариты.

Когда чрезмерная теплопроизвоительность все же уместна

Единственной причиной выбрать версию котла гораздо большей мощности, чем нужно, как мы уже упоминали, является использование его в связке с буферной емкостью. Буферная емкость (также теплоаккумулятор) – это накопительный бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Например, теплоаккумулятор – отличное решение, если недостаточно производительности контура ГВС или при цикличности твердотопливного котла, когда топливо сгорая отдает максимум тепла, а после прогорания система быстро остывает. Также теплоаккумулятор часто используется в связке с электрокотлом, который нагревает емкость в период действия сниженного ночного тарифа на электроэнергию, а днем накопленное тепло распределяется по системе, еще долго поддерживая желаемую температуру без участия котла.

Используемые источники:

• https://www.komplektacya.ru/spravochnik/teplovoe-oborudovanie1/raschet-teplovoj-moschnosti
• http://al-vo.ru/teplotekhnika/raschet-teplovoy-moshchnosti.html
• http://ru.teplowiki.org/wiki/тепловая_мощность_горелки
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/vybor-gazovye-kolonki-i-kotly/kak-rasschitat-moshhnost-gazovogo-kotla-dlya-doma/
• https://gradusplus.com/kotly/raschet-moshhnosti-kotla-dlya-otopleniya-chastnogo-doma/
