Самостоятельное подключение стиральной машины к водопроводу и канализации: пошаговая инструкция с фото

Как установить стиральную машину

• Гаечный ключ.
• Строительный уровень.
• Резиновые подкладки или антивибрационный коврик, если полы деревянные.

1. Распакуйте коробку, достаньте из барабана инструкцию, наливной шланг и ключ.
2. Выкрутите с помощью ключа транспортировочные болты, расположенные на задней стенке (обычно их 4). Сохраните их на случай переезда.
3. Закройте отверстия от болтов специальными заглушками.
4. Откройте дверцу и убедитесь, что барабан свободно двигается, если покачать его рукой.
5. Поставьте стиральную машину на выбранное место так, чтобы до стен и мебели оставалось не менее 2 см.
6. Если полы деревянные, подложите под ножки резиновые прокладки или антивибрационный коврик.
7. Вывинчивая ножки, отрегулируйте их высоту так, чтобы стиральная машина стояла ровно и шаталась только при нажиме на углы.
8. Положите на машинку строительный уровень и проверьте правильность установки.
9. Зафиксируйте подобранную высоту ножек контргайками.

Как подключить стиральную машину к водопроводу через тройник

Самый распространённый способ подключения, который применяется, если готового отвода нет, а делать врезку в водопровод не хочется. Суть метода в том, чтобы установить тройник на подводящей магистрали любого прибора и запитать от него сам прибор и машинку.

В качестве места подключения можно использовать подвод холодной воды к раковине, бачку унитаза или мойке на кухне. После установки тройника останется лишь подключить прибор и наливной шланг стиральной машины.

• Тройник с краном для стиральной машины.
• Фум-лента или пакля с уплотнительной пастой.
• Разводной, трубный или обычный гаечный ключ нужного размера.
• Удлинитель подходящего диаметра, если вывод утоплен в стену.

1. Определите трубу с холодной водой.
2. Снимите с неё гибкую подводку, идущую к прибору.
3. Примерьте тройник, навернув его на резьбу и запомнив количество оборотов, чтобы кран встал в нужном положении.
4. Уплотните резьбу с помощью фум-ленты, намотав несколько витков по всей длине резьбы в сторону закручивания тройника. Если используете паклю, отделите небольшой пучок и также намотайте по всей длине резьбы по ходу закручивания тройника. Смажьте паклю уплотнительной пастой.
5. Накрутите тройник на резьбу, сделав такое количество оборотов, чтобы кран встал в нужном положении.
6. Установите гибкую подводку прибора на тройник. При необходимости замените прокладку на новую.
7. Накрутитите наливной шланг от стиральной машины на кран тройника от руки.
8. Откройте воду и проверьте, нет ли течи.

Как подключить стиральную машину к водопроводу через смеситель в ванной

Другой популярный способ, который приходит на помощь, когда трубы находятся в труднодоступных местах. Вместо того чтобы пытаться добраться к ним, используйте специальный трёхпроходной кран и удлинитель. Они устанавливаются на отводы для подключения смесителя, а сам смеситель присоединяется уже непосредственно к ним.

В результате получается работающий независимо смеситель и дополнительный отвод для стиральной машины, который при необходимости можно перекрыть.

• Трёхпроходной кран для стиральной машины с удлинителем (компенсатором) в комплекте.
• Прокладки (если их нет в комплекте).
• Разводной, трубный или обычный гаечный ключ подходящего размера.

1. Перекройте воду и снимите смеситель, отвернув его гайки с помощью ключа.
2. Установите на кран и удлинитель прокладки.
3. Накрутите от руки кран на отвод холодной воды (обычно справа), а удлинитель — на отвод горячей (обычно слева).
4. Затяните гайки с помощью ключа.
5. Накрутите шланг стиральной машины на свободный отвод крана и затяните его от руки.
6. Пустите воду, открыв аварийный кран.
7. Откройте установленный кран и проверьте все соединения на отсутствие течи.

Как сделать врезку в водопровод

Самый сложный способ, который требует определённых навыков и обычно выполняется мастерами. Хотя вполне по силам любому, кто имеет под рукой инструменты и умеет ими работать. Вариантов, как всегда, несколько.

Стальные трубы практически полностью вытеснены более современными металлопластиковыми и полипропиленовыми, но всё ещё встречаются в старых домах.

Суть в том, чтобы просверлить отверстие в трубе и установить на него специальную муфту, в которую вкручивается кран и подключается наливной шланг стиральной машины.

• Седельная муфта (седелка, седельный хомут, врезка-вампир).
• Дрель или шуруповёрт.
• Сверло по диаметру отверстия в муфте.
• Кран для стиральной машины.
• Фум-лента или пакля с уплотнительной пастой.
• Гаечные ключи.

1. Перекройте воду с помощью аварийного крана на вводе и слейте остатки, открыв ближайший смеситель.
2. Выберите для врезки муфты участок трубы со свободным доступом недалеко от стиральной машины.
3. Зачистите трубу до гладкого металла, сняв слои краски и ржавчины с помощью ножа или крупной шкурки.
4. Примерьте муфту на трубу, развернув её так, чтобы кран оказался в нужном направлении.
5. Установите прокладку, болты крепления и затяните их с помощью гаечного ключа.
6. Поместите под трубу тряпку или банку для сбора пролившейся воды.
7. Просверлите отверстие в трубе через втулку внутри муфты.
8. Намотайте на кран несколько витков фум-ленты по всей длине резьбы в сторону закручивания. Если используете паклю, отделите небольшой пучок и также намотайте по всей длине резьбы по ходу закручивания крана. Смажьте паклю уплотнительной пастой.
9. Накрутите кран на муфту.
10. Подключите к крану шланг стиральной машины и закрутите его от руки.
11. Откройте воду и проверьте на отсутствие течи.

Эта тонкая белая труба с крупными металлическими фитингами (соединениями) представляет собой алюминиевый каркас, заключённый между слоями полиэтилена.

Врезка в водопровод из металлопластика заключается в установке тройника. В нужном месте труба разрезается, её концы соединяются с помощью тройника, а в свободный отвод подключается кран стиральной машины.

• Тройник для металлопластиковой трубы нужного диаметра (обычно 16 или 20 мм) с одной внутренней резьбой.
• Кран для стиральной машины.
• Труборез.
• Калибратор для труб.
• Гаечные ключи.
• Фум-лента или пакля с уплотнительной пастой.

1. Перекройте воду с помощью аварийного крана на вводе и слейте остатки, открыв ближайший смеситель.
2. Выберите для врезки тройника участок трубы со свободным доступом недалеко от стиральной машины.
3. Разрежьте труборезом трубу и разведите концы, аккуратно отгибая их.
4. Откалибруйте оба конца трубы и снимите фаски, вставив калибратор и провернув его несколько раз.
5. Снимите с тройника гайки и обжимные кольца.
6. Поочерёдно наденьте гайку, а затем кольцо на каждый конец трубы.
7. Аккуратно вставьте трубы в тройник до упора и закрутите гайки рукой.
8. Удерживая одну из гаек ключом, затяните вторую другим ключом, а затем таким же образом подтяните первую гайку.
9. Намотайте на кран несколько витков фум-ленты по всей длине резьбы в сторону закручивания. Если используете паклю, отделите небольшой пучок и также намотайте по всей длине резьбы по ходу закручивания крана. Смажьте паклю уплотнительной пастой.
10. Вкрутите кран в тройник.
11. Подключите к крану шланг стиральной машины и закрутите его от руки.
12. Откройте воду и проверьте на отсутствие течи.

Эти трубы в последнее время распространены больше всего. Обычно при монтаже такого водопровода сразу же впаивается готовый вывод для стиральной машины. Если же этого по какой-то причине не сделали, придётся осуществлять врезку.

Как и на металлопластиковой трубе, на полипропиленовой устанавливается тройник с краном. Отличается только тип соединения — трубы не обжимаются, а спаиваются.

• Тройник полипропиленовый МРВ (с внутренней резьбой) нужного диаметра.
• Кран для стиральной машины.
• Паяльник для полипропиленовых труб.
• Труборез.
• Фум-лента или пакля с уплотнительной пастой.

1. Перекройте воду с помощью аварийного крана на вводе и слейте остатки, открыв ближайший смеситель.
2. Выберите недалеко от стиральной машины место для врезки тройника так, чтобы вы могли добраться до него паяльником.
3. Вырежьте с помощью трубореза участок трубы на 30 мм короче тройника.
4. Протрите трубы от остатков воды и просушите, чтобы не допустить дефектов при пайке.
5. Установите на паяльник насадку нужного диаметра и разогрейте до рабочей температуры.
6. Наденьте паяльник на трубу и один конец тройника, подождите 5–7 секунд.
7. Быстро уберите паяльник, соедините разогретые детали и подождите около 10 секунд.
8. Таким же образом спаяйте второй конец трубы.
9. Намотайте на кран несколько витков фум-ленты по всей длине резьбы в сторону закручивания. Если используете паклю, отделите небольшой пучок и также намотайте по всей длине резьбы по ходу закручивания крана. Смажьте паклю уплотнительной пастой.
10. Вкрутите кран в тройник.
11. Подключите к крану шланг стиральной машины и закрутите его от руки.
12. Откройте воду и проверьте на отсутствие течи.

Как подключить стиральную машину к сливу в унитаз, раковину или ванну

Базовый и самый простой вариант, но с недостатками. Пока идёт стирка, нельзя пользоваться прибором. Ванну или раковину после слива грязной воды придётся мыть, а если забыть установить шланг, есть риск устроить потоп.

• Держатель сливного шланга (идёт в комплекте).

• Наденьте на конец сливного шланга держатель и защёлкните его.
• Устанавливайте изогнутый шланг на край раковины, ванны или унитаза всякий раз во время стирки.
• Для надёжности желательно закреплять держатель с помощью цепочки или другим способом, чтобы избежать случайного падения шланга и затопления.

Как подключить стиральную машину к канализации через сифон

Ещё один вариант, позволяющий обойтись малой кровью. Суть в том, чтобы использовать дополнительный вывод на сифоне раковины или мойки на кухне. Шланг подключается в него и стиральная машина просто сливает воду в тот же отвод канализации, что и раковина или мойка.

Минусы тоже есть. Со временем при засорении сифона вода будет уходить медленнее и может случиться так, что при сливе воды из стиралки она поднимется в раковину, а в редких случаях даже польётся через верх. Кроме того при забитом сифоне стоки из мойки могут попадать в стиральную машину.

• Хомут для фиксации шланга.
• Отвёртка.

Если длины шланга недостаточно, то:

• дополнительный шланг подходящей длины;
• соединитель шлангов;
• два хомута для фиксации шлангов.

Если на установленном сифоне нет вывода для стиральной машины, то:

• вставка-тройник для сифона или новый сифон с выводом для стиральной машины.

1. Снимите с вывода заглушку и наденьте сливной шланг от стиральной машины.
2. Зафиксируйте подключённый шланг на выводе хомутом.
3. При необходимости предварительно нарастите шланги с помощью соединителя и зафиксируйте хомутами.
4. Проведите тестовую стирку и проверьте, нет ли протечек.

1. Замените вставку-тройник или установите новый сифон с дополнительным выводом.
2. Действуйте по описанному выше алгоритму.

Как сделать врезку в канализацию

Самый сложный из всех способов подключения, но при этом и самый надёжный. Повозившись один раз, потом можно будет без хлопот пользоваться стиральной машиной всю жизнь.

При врезке в канализацию используется тот же принцип, что и с водопроводом. Нужно установить тройник на существующем приборе для подключения самого прибора и стиральной машины. Но и здесь есть как минимум два варианта.

Чугунная канализация сейчас большая редкость, но иногда встречается. В качестве места врезки в таком случае лучше выбрать слив раковины или мойки на кухне. Там применяются трубы меньшего диаметра, есть свободный доступ и гораздо проще выполнить монтаж. Если используется старый чугунный сифон, то придётся заодно заменить и его.

• Канализационный тройник 45° нужного диаметра.
• Резиновая редукция для перехода с чугунной трубы на тройник.
• Резиновая редукция для перехода с тройника на сливной шланг.

Если место врезки находится на уровне пола или высоте менее 50–60 см, то:

• кусок трубы по диаметру канализации или обратный клапан.

Если стандартного шланга не хватает, то также:

• дополнительный шланг нужной длины;
• соединитель шлангов (обычно идёт в комплекте);
• два хомута для фиксации.

1. Извлеките слив сифона из отвода канализации.
2. Очистите отвод и установите резиновую редукцию. Дополнительно можно герметизировать стык силиконовым герметиком.
3. Установите тройник внутрь редукции, а уже в тройник вставьте слив сифона от раковины или мойки.
4. В оставшийся дополнительный отвод установите резиновую редукцию и вставьте в неё сливной шланг от стиральной машины.
5. Если длины сливного шланга недостаточно предварительно нарастите его с помощью соединителя и дополнительного шланга, зафиксировав хомутами.
6. Если место врезки, куда вставляется конец сливного шланга, находится на высоте ниже 50–60 см от пола, дополнительно установите обратный клапан или поднимите с помощью куска трубы место врезки на высоту около 60 см.
7. Проведите тестовую стирку и проверьте, нет ли протечек.

Самый распространённый вариант с более простым и надёжным монтажом. Процедура подключения аналогична предыдущей. Отличие лишь в том, что не нужно будет делать переход с чугуна на пластик.

• Канализационный тройник 45° нужного диаметра.
• Резиновая редукция для перехода с тройника на сливной шланг.

Если стандартного шланга не хватает, то также:

• дополнительный шланг нужной длины;
• соединитель шлангов (обычно идёт в комплекте);
• два хомута для фиксации.

Если место врезки находится на уровне пола или высоте менее 50–60 см, то:

• кусок трубы по диаметру канализации или обратный клапан.

1. Извлеките слив сифона из отвода канализации.
2. Установите тройник внутрь редукции, а уже в тройник вставьте слив сифона от раковины или мойки.
3. В оставшийся дополнительный отвод установите резиновую редукцию и вставьте в неё сливной шланг от стиральной машины.
4. Если длины сливного шланга недостаточно предварительно нарастите его с помощью соединителя и дополнительного шланга, зафиксировав хомутами.
5. Если место врезки, куда вставляется конец сливного шланга, находится на высоте ниже 50–60 см от пола, дополнительно установите обратный клапан или поднимите с помощью куска трубы место врезки на высоту около 60 см.
6. В случае когда нет возможности поднять слив на нужную высоту, установите в отвод канализации обратный клапан и подключите сливной шланг к нему.
7. Проведите тестовую стирку и убедитесь в отсутствии протечек.

Виды стиральных агрегатов

Сегодня для стирки в основном используются автоматические машины. Ручные и полуавтоматические модели уже не так распространены в наших домах. Машины-автоматы выполняют полный цикл стирки, начиная от замачивания и заканчивая полосканием и сушкой.

Подключение стиральной машины к водопроводу

Важно! Выпускаются и ультразвуковые устройства, которые осуществляют очистку загрязнений генерируемым ультразвуком.

Интересной модификацией автоматических машин являются пузырьковые модели. Они отлично удаляют трудновыводимые пятна с минимальным воздействием на материал. Однако стоимость подобной техники не позволяет пока приобретать ее всем желающим.

Стиральные машины воздушно-пузырьковые

Загрузка в стиральный аппарат может производиться как фронтально, так и вертикально. В первом случае дверца расположена на передней панели, такую технику можно встраивать в кухонные гарнитуры. Верхнюю поверхность агрегата есть возможность использовать для размещения нужных в хозяйстве предметов. Однако для загрузки белья и его извлечения приходится наклоняться, что не всегда бывает удобно.

Модель с фронтальной загрузкой

В вертикальных моделях люк находится сверху. Благодаря закреплению бака на двух осях при стирке меньше наблюдается вибрация. Во время цикла можно производить дозагрузку. Но цена таких машин превосходит стоимость фронтальных аналогов. К тому же их нельзя встроить.

Модель с вертикальной загрузкой

Таблица. Сравнение машин вертикального и фронтального типов.

Возможности	Вертикальный агрегат	Фронтальная машина
Выбор моделей	—	+
Стоимость	—	+
Удобство для потребителя	+	—
Возможность встраивания в кухонные модули	—	+
Компактность	Небольшая ширина машин	Техника более широкая, но можно подобрать и компактные модели

Эксплуатация техники обоих видов практически одинакова.

Цены на популярные модели стиральных машин

Стиральные машины

Устройство стиральной машины

Чтобы разобраться с технологией подключения стирального аппарата к водопроводу, необходимо представлять себе его устройство. Видимые элементы машин представлены на фото.

Видимые элементы стиральной машинки

Внутри машины расположены модули, осуществляющие процесс стирки загрязненной одежды.

Внутреннее устройство

Как работает стиральный агрегат?

В отсек для моющих средств загружаются стиральный порошок, кондиционер, если нужно, то и ополаскиватель. В барабане размещаются грязные вещи. Дверца плотно закрывается. Выбирается необходимый режим обработки текстиля.

Цикл стирки начинается с подачи в барабан с загруженной одеждой воды, которая поступает по наливному шлангу, подсоединенному к водопроводу. За ее уровнем следит специальный датчик — прессостат. Электроника многих моделей позволяет заливать объем воды, соответствующий количеству размещенных для стирки вещей. Крышка люка перед началом работы блокируется.

Факторы, определяющие длительность стирки

Стирка белья осуществляется в подогретой воде, при помощи специальных химических составов и механического воздействия, которое обеспечивает вращение барабана (в разные стороны и с разной скоростью). Внутренняя его поверхность имеет ребра, при помощи которых и происходит перемешивание одежды. Движением барабана управляет силовой агрегат, расположенный внизу, и приводной ремень. В некоторых моделях ременный привод не используется, двигатель соединяется непосредственно с барабаном. Это позволяет оптимизировать внутреннее пространство и снизить шум при работе стиральной машины.

За подогрев жидкости отвечает ТЭН. Его работой управляет термостат, следящий за температурой воды (для разных режимов стирки она своя).

ТЭН стиральной машины

На ускоренных оборотах барабана происходит отжим белья.

Отжим в стиральной машине

Когда это необходимо, вода сливается в канализацию. Для ее удаления установлен сливной насос. Чтобы в помпу не могли попасть инородные предметы, часто появляющиеся при стирке (нитки, мусор и мелкие вещи из карманов одежды), перед ней находится фильтр.

Мозгом стиральной машины является модуль управления. Именно он контролирует все процессы в зависимости от выбранной программы и управляет работой модулей (подачей и сливом воды, ее подогревом, скоростью вращения барабана и т. д.). Данные, необходимые для определения режима цикла, передаются с панели управления. Тип стирки задается пользователем.

Панель управления

Цены на ТЭН для стиральной машины

ТЭН для стиральной машины

Подведение воды к стиральной машине от центрального водопровода

К слову, стиральный агрегат можно подключить и там, где нет центрального водоснабжения. Чаще всего такая проблема стоит на даче. Однако и в данной ситуации можно создать комфортные для хозяйки условия.

Одним из вариантов является подача воды напрямую из расположенного на более высоком уровне резервуара. Однако, чтобы получить требуемое для функционирования аппарата давление в 1 бар, придется размещать емкость с водой на высоте не менее 10 м, что довольно затруднительно. К тому же наполнять этот резервуар для проведения стирки вряд ли кому-то понравится.

Для работы любой стиральной машинки нужны электричество, вода и канализация

Оптимальное решение — установка насосной станции для подачи воды из ее источника (колодца, скважины и т. д.).

Некоторые модели стиральных машин приспособлены для подключения и горячей, и холодной воды. Многими их сторонниками в качестве преимуществ называются экономия времени на подогрев и снижение расходов на электричество. Однако на практике выгода получается совершенно незначительной, а головной боли может добавиться.

Некоторые модели стиральных машин приспособлены для подключения и горячей, и холодной воды

Почему не рекомендуется подключать стиральную машину к горячей воде?

1. По действующим нормативам горячая вода считается технической. В ней могут содержаться примеси, которые практически не задерживает встроенный фильтр. Они могут нанести вред устройству и снизить эксплуатационный срок.
2. Если залить сразу горячую воду в бак, грязь сложнее отстирывается.
3. В горячей воде биологические добавки, использующиеся при стирке, не выполняют свою работу.

Подключение стиральной машины к водопроводу

В связи с этим можно сделать вывод, что при желании ко входу в стиральную машину можно подключать и горячую воду, но такое решение не целесообразно. Предлагается технология подключения агрегата к холодному водоснабжению.

Установка машины

Выбор места для размещения стирального аппарата имеет большое значение. Так как он устанавливается надолго и менять местоположение в будущем довольно затруднительно, к этому вопросу следует относиться ответственно. Оптимально устанавливать такую технику вблизи от инженерных коммуникаций — сетей водоснабжения, канализации и электричества. Наиболее удобными вариантами являются ванная комната, санузел или пространство рядом с мойкой на кухне.

Советы по установке стиральной машины

Важно! При установке машины нужно отодвинуть ее от стены на расстояние примерно 4 — 5 см. Этого достаточно для того, чтобы за агрегатом разместить сливной и заливной шланги.

Шаг 1. Машину необходимо освободить от упаковки.

Шаг 2. Перед началом работ по подключению агрегата требуется удалить специальные болты, расположенные на задней стенке. Они необходимы для защиты техники во время транспортировки. Чтобы их снять, понадобится гаечный (или разводной) ключ.

Эти болты нужно снять

На место транспортировочных болтов устанавливаются пластиковые заглушки, входящие в комплект стиральной машины.

Установка пластиковой заглушки

Снятые болты рекомендуется сохранить. При необходимости транспортировки агрегата в будущем они могут понадобиться (с их помощью барабан удерживается в нужном положении). В некоторых моделях предусмотрены стопорные элементы, фиксирующие и загрузочный люк. Их также следует удалить.

Шаг 3. Снизить риск поломок и возникновения проблем при эксплуатации техники поможет выравнивание аппарата строго по уровню. Для этого используются регулируемые ножки, которые следует попеременно подкручивать до достижения требуемого эффекта. Поверхность, на которой устанавливается техника, должна быть ровной и твердой. На ковровом покрытии размещать устройство не рекомендуется.

Регулируемая ножка

Шаг 4. При необходимости машина закрепляется на полу или подставке при помощи специальных штифтов.

Шаг 5. Важно проверить давления воды в водопроводе. Минимально допустимый показатель составляет 1 бар. Если давление в сети превышает 10 бар, необходимо между машиной и водопроводом установить редукционный клапан.

Проверка давления воды в водопроводе

Важно! Никаких резиновых ковриков под машинку укладывать не следует. Они могут способствовать появлению вибрации.

Окончательное закрепление машинки на основании проводится после подключения ее ко всем коммуникациям.

Подготовка необходимых материалов и приспособлений

Подающий шланг должен быть новым. Бывшие в употреблении использовать не рекомендуется. При приобретении новой техники наливной шланг обычно имеется в комплекте. В любом случае, изделие необходимо проверить на предмет наличия дефектов: трещин, проколов и т. д.

Рекомендуется устанавливать машину так, чтобы длины стандартных шлангов (заливного и сливного) было достаточно. В противном случае, например, если есть желание разместить агрегат в коридоре, можно приобрести дополнительные изделия для удлинения подводки или заменить имеющийся шланг на более длинный, что разумнее. Однако следует учитывать, что длинные шланги повышают риск возникновения внештатной ситуации. Подводка должна быть укомплектована накидными гайками, внутри которых размещаются уплотнительные прокладки для предотвращения подтеканий.

Шланг подачи воды

Если есть необходимость в установке дополнительного отвода от водопроводной трубы, понадобится фитинг с шаровым краном и обжимная муфта (если выбран такой способ врезки переходника). Муфта состоит из двух половинок, стягивающихся четырьмя болтами.

Муфта

Важно! Такой способ обычно применяется для монтажа переходника в металлической трубе. В пластиковых трубах дополнительный тройник закрепляется при помощи нагревания торцов соединяемых элементов на специальном паяльнике.

Если тройник будет устанавливаться перед гибким краном, кроме этого элемента, оснащенного запорным краном, других устройств не нужно.

Тройник

При врезке переходников необходимо герметизировать места соединений. Для этого следует запастись уплотнительными материалами. К ним относятся: герметики, пакля, лен, фум-лента.

Процесс подключения

Работы можно проводить и самостоятельно, без обращения в специализированные организации.

Шаг 1. Заливной шланг прикручивается к стиральной машине при помощи накидной гайки, закрепленной под углом 90 градусов к нему. Внутри гайки должна быть уплотнительная прокладка. Отверстие для монтажа находится на задней стенке агрегата.

Фиксация заливного шланга

При закреплении шланга необходимо следить, чтобы наливной и сливной шланги не мешали друг другу. Применение инструментов в данном случае не требуется. Установка шланга проводится вручную. Гайка должна быть плотно зафиксирована.

Шаг 2. К коммуникациям (трубе с холодной водой) заливной шланг присоединяется посредством его закрепления на тройнике с шаровым краном, врезанным в водопроводную трубу. Кран нужен для перекрытия подачи воды в стиральный агрегат.

Подключение шланга

Чаще всего (в новостройках или в домах после проведения капитального ремонта с заменой труб) в коммуникациях уже предусмотрен отвод для подключения стиральной машины. В этом случае присоединение второго конца шланга не займет много времени. Единственное, что может понадобиться — переходник с одного размера на другой. Внутренний диаметр гайки заливного шланга — 3/4 дюйма. Для защиты от проникновения мелких частиц накладывается фильтрующий элемент (сеточка).

Достаточно так же, как и при фиксации шланга к агрегату, туго закрутить накидную гайку с прокладкой. При этом важно прикручивать ее ровно по резьбе. Перекосы приведут к протечкам. Если же отвода нет, придется его устанавливать (врезать) самостоятельно. При этом важно провести герметизацию соединений, используя лен или специальную фум-ленту.

Отвод для подключения стиральной машины

Фитинг прикручивается или в месте соединения крана с гибким шлангом, или врезается непосредственно в трубу с холодной водой.

Где прикручивается фитинг

Если используется обжимная муфта, необходимо в трубе (предварительно перекрыв воду) просверлить отверстие нужного диаметра, установить муфту и закрепить ее болтами. Затем вкручивается отвод с шаровым краном и соединение герметизируется. После установки фитинга к нему можно прикручивать заливной шланг. При выборе места врезки переходника важно ориентироваться на собственное удобство. К крану должен быть обеспечен удобный доступ для перекрытия воды.

Шаг 3. Необходимо проверить, чтобы шланг не оказался в перекрученном или загнутом состоянии.

Шаг 4. Если машина уже подключена к канализации и электричеству, она окончательно устанавливается на выбранном месте. Плоскость еще раз проверяется при помощи строительного уровня (его размещают вдоль и поперек верхней крышки агрегата). На регулировочных ножках затягиваются контргайки.

Проверка строительным уровнем

Шаг 5. Можно проводить пробный запуск. Для этого открывается подача воды и выбирается режим стирки с небольшой температурой.

Производители советуют после окончания стирки всегда перекрывать подачу воды при помощи шарового крана.

Требования к воде

Следует остановиться и на требованиях к самой воде. Высокое содержание минералов и солей различных веществ приводит к повышению жесткости воды. Из-за этого:

• образуется накипь на конструктивных элементах агрегата;
• ухудшается качество стирки из-за реакции примесей с компонентами моющих средств;
• повышается износ текстильных волокон.

Накипь в стиральной машинке

Чтобы этого не происходило, необходимо или установить магистральный фильтр, очищающий воду, или использовать специальную химию для смягчения воды.

Магистральный фильтр

Правильно выполненное подключение стиральной машины снижает риск возникновения чрезвычайных ситуаций и позволяет эксплуатировать технику в течение длительного срока.

Цены на фильтры магистральные

Фильтр магистральный

Видео — Подключения стиральной машины к воде и канализации своими руками

Видео — Подключение стиральной машины своими руками

Приобретая стиральную машину, следует заранее подготовить место для ее установки, обычно стиралку размещают на кухне под столешницей или в ванной комнате. Решая, как подключить стиральную машину к водопроводу в ванной, следует учитывать тот фактор, для ее нормального функционирования понадобится подсоединение к нескольким сетям – электрической, водопроводной и канализационной.

Не слишком сложно подключить стиральную машинку своими силами – это позволит сэкономить некоторые финансовые средства, ведь услуги сантехников относится к наиболее высокооплачиваемым. Чтобы правильно выполнить установочные работы, полезно знать все этапы их проведения, начиная с доставки машины в дом и оканчивая ее первым включением.

Рис.1 Стиралка в коридоре

Где лучше установить стиральную машину – выбор места

Определяя, как правильно подключить стиральную машину, в первую очередь грамотно выбирают место, исходя из критериев удобства размещения, эстетичности, близкого расположения от водопроводных и электрических сетей. Обычно в частном доме имеется достаточно пространства во всех помещениях и проблем с недостатком места для установки помощницы не возникает, к тому же в индивидуальном строительстве расположение бытовой техники и подводка коммуникаций закладывается на этапе проектирования.

Квартиры большинства многоэтажных домов имеют намного меньшую площадь и стандартно размещенные коммуникации, при этом подбор оптимального и удобного варианта осложняется, и приходится использовать нетрадиционные решения и способы подключения к водопроводной системе. В многоквартирных домах при выборе места для установки стиралок чаще отдают предпочтение ванным комнатам и совмещенным санузлам, реже технику размещают в кухнях большой площади и совсем редко в туалетах и коридорах.

Рис.2 Примеры размещения стиралок в ванной

Ванная комната или совмещенный санузел

Ванная комната имеет достаточно большую площадь для установки стиральной машины около ванной, часто она располагается под полотенцесушителем, основная проблема такого размещения – удаленность от водопроводных коммуникаций.

Для данного расположения в целях экономии места обычно выбирают модель с узким корпусом (около 40 см.), при этом следует уделить повышенное внимание ее устойчивому и ровному расположению на поверхности пола – модель обладает меньшим весом, площадью опор и более подвержена вибрации.

При некоторых вариантах планировки можно поставить стиральную машинку рядом с раковиной и накрыть влагостойкой столешницей, которую можно использовать в бытовых целях.

Очень хорошим вариантом, позволяющим сэкономить максимум пространства, является размещение стиралки под раковиной специальной конструкции с расположенным позади сифоном. Помимо экономии места и эстетичности внешнего вида, данное расположение является ближайшим к коммуникациям – это облегчает подключение стиральной машины к водопроводу и канализации. К тому же подключение к электросети упрощается – если зеркало над мойкой оборудовано подсветкой, можно пользоваться одной электрической линией и розеткой.

Рис. 3 Стиральная машина на кухне

Кухня

При установке стиралки в кухонном помещении используют два основных метода – отдельно стоящий или встроенный в кухонный гарнитур. При размещении под одной столешницей для придания эстетичного вида место для установки закрывают дверным фасадом в целях создания единой композиции.

В кухне машину стараются располагать как можно ближе к мойке – в этом случае протяжка канализационных труб и сливного шланга от машинки упрощается. Для подключения к электрической сети обычно использует электророзетки, опущенные вниз чуть выше уровня пола и спрятанные за кухонными фасадами.

<center></center>

Коридор

Коридорное расположение – большая редкость и используется в крайних случаях, помимо необходимости проводки канализации и водопроводных труб к стиральной машине, ее шум при работе в открытом помещении создает дополнительный дискомфорт. Чтобы спрятать отходящие трубы и шланги, а агрегат не бросался в глаза, рациональнее установить машину в отдельную тумбу или встраиваемый шкаф, подходящую под цвет коридорной мебели.

Рис. 4 Стиралка в туалете

Туалет

Установка стиральной машины в маленьком туалете является еще более экстремальным вариантом, чем в коридоре, часто единственным местом, где ее можно разместить, становится пространство над унитазом. Если позволяет расположение труб, для нее можно сделать полку из уголков или Г-образного профиля, закрепленного на противоположных стенах. При этом следует учитывать, что вес типовой стиральной машины составляет 50 – 80 кг, поэтому полка должна быть рассчитана на значительную нагрузку.

Если не предусмотреть меры по креплению ножек или ограничению подвижности машины, в результате вибрации при отжиме она может упасть с полки – это приведет к повреждению корпуса и сантехнического унитаза.

<center></center>

Этапы подготовительных работ по подключению стиральной машины

На рынке бытовой техники для дома представлен широкий ряд моделей стиральных машин от отечественного и зарубежного производителя, также различаются и способы их распаковки.

Перед проведением работ следует учитывать, что некоторые производители (Samsung) в случае неустранимой поломки и возврата своей продукции обратно в торговую сеть, требуют, чтобы машина была помещена в оригинальную упаковку. Поэтому не стоит спешить с выбрасыванием упаковки и пенопластовых амортизаторов в утиль без точного выяснения этого вопроса – может получиться, что упаковку придется хранить до истечения всего гарантийного срока.

Рис. 5 Вид необходимых инструментов и комплектующих для монтажа машинки

Распаковка и подготовка к установке

Распаковка стиральной машины не представляет особых трудностей, с привезенной коробки срезаются крепежные пластиковые ленты, снимается короб крышки, удаляются боковые пенопластовые накладки по краям и дно. При распаковке импортных машин следует обратить внимание на один нюанс: часто пенопластовое дно имеет выпирающий вверх выступ для поддержания барабана.

В одних моделях выступ составляют с пластиковым дном единое целое, в других поставляется отдельно, упираясь в нижнюю часть опоры при транспортировке. После удаления пластикового дна он может остаться на месте и препятствовать вращению барабана, поэтому всегда следует проверять его наличие внутри корпуса, если защитное дно имеет плоскую форму.

Снимаем транспортировочные болты

После излечения машины в первую очередь следует изучить инструкцию, нужно извлечь из барабана основные комплектующие, состоящие из подводящего воду шланга, держателя сливного шланга, гаечного ключа и 4-х заглушек. Чтобы извлечь транспортировочные болты в количестве 4 штук, удерживающие барабан, подвешенный на пружинах, их выкручивает из задней стенки идущим в комплекте ключом, а на их место вставляют заглушки. Если болты не снять, это может стать причиной неполадок – стиральная машина будет работать с жестко зафиксированным барабаном, при этом ее вибрация при неработающих пружинах будет очень сильной.

Читайте также:  Почему образуется конденсат на трубах?

Рис. 6 Подготовка стиральной машины – основные этапы

Транспортировочные болты следует сохранить – при отправке машины в сервисный центр на ремонт их вкручивают обратно.

Дальнейшие операции по подготовке агрегата к эксплуатации состоят в его выравнивании ножками, при этом основная задача – обеспечить максимально устойчивое положение в заданной точке. Для этого следует выставить задние ножки стиральной машины в одинаковом по высоте положении (зажимаются контрагайками), занести машину к месту размещения, и дальнейшую регулировку производить передними ножками, устанавливая их положение гаечным ключом из комплектации с последующей фиксацией.

Следует отметить, что установка по уровню для стиральной машины не имеет слишком большого значения, работающий вращающийся барабан не критичен к горизонтальной плоскости размещения. Основное условие при установке стиралки – устойчивость положения (проверяется надавливанием на верхнюю часть корпуса) и отсутствие явных перекосов.

<center></center>

Как подключить стиральную машину к водопроводу в ванной

Все типовые машины для стирки подключаются к водопроводной линии холодного водоснабжения при помощи представленного в комплекте заливного шланга, его длина у зарубежных производителей составляет 120 или 150 см. Изогнутый под углом 90 градусов патрубок шланга диаметром 3/4 дюйма прикручивают руками к задней стенке (для этого на резьбовой гайке имеются выступы для пальцев), второй конец с помощью американки, имеющей уплотнение сантехнической прокладкой, подключают к трубе водоснабжения.

Рис. 7 Схема подключения стиральной машины

Подводка воды к стиральной машине

Канули в лету те времена, когда для заливки воды в стиралку использовали водопроводные краны и кусок резинового рукава, сейчас шланг встроен в агрегат и прикручивается к трубам. Чтобы подвести воду к стиральной машине, всегда применяют отводы или тройники с запорным краном – это позволяет перекрывать воду по окончании стирки и удобно при ремонте или перемещении техники.

Чтобы установить тройник, через который соединяют заливной шланг со стиральной машиной, придется делать врезку в линию методами, зависящими от используемых материалов.

Простой способ, применяемый на старых смесителях – подводка воды через переходник с краном, установленный на входе смесителя в ванной, на горячую воду устанавливают удлиняющую муфту. Второй вариант – подключение шланга через тройник, установленный в линию душевой лейки, используется в современных моделях смесительных устройств.

Довольно просто подключается машинка автомат к водопроводу, если в ванной установлен рукомойник, к смесителю которого вода подводится гибкими шлангами. При монтаже отключают моечную подводку, вкручивают тройниковый переходник с запирающим краном, к нему прикручивают подводящий шланг стиралки.

В многоквартирных домах для подвода холодной воды чаще всего используются старый металлический трубопровод (если не было капитального ремонта) или полипропиленовые трубы. Если в металлическую трубу можно врезаться самостоятельно, используя различные способы, то для подсоединения к полипропиленовому трубопроводу придется использовать пайку специальным паяльником для полипропиленовых труб и без помощи специалиста-сантехника в этом случае не обойтись.

Рис. 8 Подключение шланга от смесителя в ванной

Способы самостоятельной врезки в водопровод

Как отмечалось выше, врезаться без пайки в полипропиленовый трубопровод нерешаемая задача, если трубы для воды сделаны из сшитого полиэтилена или металлопластика, подключиться можно и самому, используя фитинги для металлопластиковых труб, в частности тройники с компрессионными или пуш-фитингами.

Для соединения со стальным трубопроводом своими руками проще использовать накладные муфты с резиновыми прокладками и резьбовым отводом под стиралку, или современные компрессионные фитинги Gebo.

Для установки накладных муфт отключают воду, в нужной точке высверливают отверстие в трубе и затем накладывают на участок две половинки муфты, соединяя их четырьмя крепежными болтами. К центральному отводу затем прикручивают запорный кран, имеющий резьбовой патрубок для подключения шланга.

Рис. 9 Подводка для стиральной машины через компрессионный фитинг и примеры его расположения

При использовании тройниковых фитингов Gebo, в трубопроводе вырезают небольшой участок с таким расчетом, чтобы оба конца труб заходили в тройник с некоторым запасом. Так как тройниковый фитинг не получится вставить в узкий участок, при монтаже один из трубных концов придется отогнуть, вставить в него тройник и затем завести в фитинг другой конец. Окончательная фиксация соединяемых концов происходит после прикручивания накидных гаек к корпусу тройника.

Точно таким же способом с использованием компрессионных (обжимных) тройников производят подсоединение к водопроводу из сшитого полиэтилена или металлопластика.

Рис. 10 Как подключить стиральную машину автомат через тройник к стальным трубам

Кран и его установка

Для подключения стиральной машины к воде используют кран, выходной патрубок которого имеет наружный диаметр 3/4 дюйма. На строительном рынке можно обнаружить компрессионные тройниковые фитинги с краном на выходе – их удобно использовать для подсоединения шланга к полиэтиленовому или металлопластиковому трубопроводам.

Если в стальные трубы вмонтирован тройник для подключения стиральной машины к водопроводу с резьбовым отводом, можно подобрать модификацию крана с патрубками таким образом, чтобы один из них имел внутренний или наружный диаметр соответствующий отводу муфты, а второй наружную резьбу 3/4 дюйма для подключения шланга стиралки.

При использовании полипропиленового переходного тройника с выводом на металл, к нему нужно подключить шаровый кран и затем подающий шланг.

Подключение стиралки к патрубку трубопровода, соединенного с гибкой подводкой смесителя или отводом к бачку унитаза, проще всего производить при помощи специального тройника с краном. При монтаже один из патрубков тройника накручивают на трубу, к другому подсоединяют гибкую подводку, а машину можно подключить через шаровый кран.

Рис. 11 Подача воды в стиралку через тройник, подключенный к гибкой подводке смесителя

Слив в канализацию

К стиралке всегда присоединен шланг для слива, через него спускают воду в ванну, раковину или унитаз, подвешивая его за специальный держатель. Однако данная методика является не слишком удобной – не всегда шланг удается закрепить и приходится держать его долгое время вручную, ванну после слива воды придется мыть.

Читайте также:  Подключение глубинного насоса к системе водоснабжения: основные узлы и их назначение

Поэтому практически всегда используют прямое подключение сливного шланга к канализационной системе из пластиковых труб. Также трубы всегда можно спрятать в коробах для труб из различных материалов. Преимуществом данного способа является то, что его реализация относится к одной из самых простых операций минимальными расходами без использования специального оборудования.

Вариантов отвода серых стоков из стиральной машины несколько, при этом используются канализационные коммуникации с трубами диаметром 50 мм.

Рис. 12 Подключение стиральной машины к трубе канализации – примеры

Подводим шланг в канализацию

Канализационные трубы диаметром 50 мм. находятся в кухне и в санитарных узлах, в последнем случае в них поступают стоки из мойки и ванной.

Для подключения к канализационным трубам используют обычный переходной 50 мм тройник, который монтируют в канализационную магистраль, вырезав небольшой участок трубы или удлинив ее. Так как диаметр переходного тройника больше размера шланга, покупают специальную резиновую втулку 50х20 мм, которую опускают в отверстие канализационной трубы вместе со сливным шлангом.

Во избежание обратного переливы рекомендуется располагать выпускной шланг выше уровня воды в барабане (приблизительно на 50 см от уровня пола), однако на практике выполнять данное требование необязательно. Дело в том, что обычно сливной шланг размещен на задней стенке машины на такой же высоте, а если он отходит снизу, встроенный фиксатор удерживает его на задней крышке в поднятом положении.

Рис. 13 Варианты установки и подключения стиральной машины для слива в сифон

Куда еще можно вывести сливной шланг

Распространенным и удобным методом вывода сливного шланга является подключение его к сифонам ванной или мойки, в последнем случае появляется возможность избежать перелива воды воды в канализацию. Для реализации данного метода приобретается специальный сифон с отводом, который устанавливается под умывальником, его выходной штуцер для подключения к стиралке имеет выступающие ребра, препятствующие сниманию шланга.

Сливной шланг просто надевают на штуцер мойки, для повышения надежности крепления используют зажимную муфту в виде металлического кольца с винтом. Данный метод имеет следующие недостатки:

• он препятствует стоку из мойки при сливании воды из стиральной машины;
• в случае засора канализации сливаемая стиралкой вода может выйти через верх мойки и залить пол;
• также при засорах грязная вода из раковины через сливной шланг может попадать в стиральную машину, если на входе не установлен обратный клапан или он в процессе эксплуатации пропускает воду.

Рис. 14 Сифон под ванну и детали для подсоединения к нему сливного шланга

<center></center>

Подключение к электросети – несколько полезных советов

Основными местами размещения стиральной машины являются ванная комната, кухня, туалет, коридор, в каждом из перечисленных помещений помимо водопроводной и канализационной магистрали необходимо произвести ее подключения к сети переменного тока 220 вольт.

В многоквартирных домах отсутствует проводка в санитарных узлах, поэтому во многих случаях ее придется прокладывать самостоятельно или вызывать для этого специалистов-электриков. При производстве работ по подключению стиральной машины к источнику электроэнергии следует выполнять следующие рекомендации:

1. Во избежание повреждения человека электротоком через корпус машины, во всех моделях используются вилка с заземляющим контактом, таким же способом должна быть подключена и розетка, через которую производится запитывание машины – кабель должен быть трехжильном с нулевым проводом.
2. При эксплуатации бытовой техники в помещениях с повышенной влажностью и высокой вероятностью протечек воды, обязательно использование в системе автоматических устройств защитного отключения.
3. Номинальный ток, на который должны быть рассчитаны автомат и устройство защитного отключения (АЗО и УЗО), должен быть не менее 25 Ампер. Такие автоматы устанавливаются на отдельные линии питания при запитывании квартиры, поэтому подключение машины к ближайшей распределительной коробке безопасно для проводки не вызывает срабатывание отключающих автоматов.

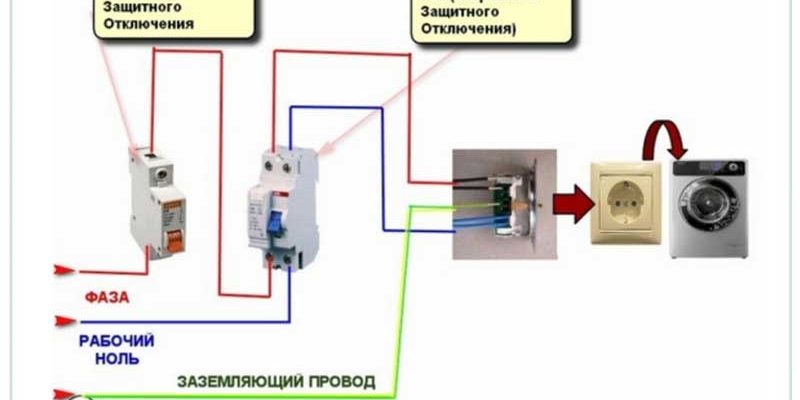

Рис. 15 Схема подключения стиралки к электрической сети

• Если не получилось найти заземляющий провод в распределительной коробке и подключить его к розетке, можно заземлить корпус машины отрезком одножильного провода. Для этого его привязывают к одной из ножек и зажимают контргайкой, или крепят к задней стенке одним из винтов. Далее провод пропускают под ванной и через отверстие в стене подключают к центральной жиле заземления, проходящей рядом с трубами центрального стояка.
• Если штробление для прокладки провода нанесет существенный вред внутренней отделке, кабель прокладывают по поверхности стен, пуская вдоль дверных наличников или скрывая под ними. Для повышения эстетичности внешнего вида нередко применяют пластиковые короба, в которые укладывают проводку.
• Потребляемая электродвигателем стиральных машин энергия составляет 1,5 – 2,5 кВт., поэтому, если подводка электрокабеля к розетке делается самостоятельно, к распределительной коробке подключают трехжильный медный провод сечением не менее 1,5 кв. мм. Желательно использовать популярный в последнее время кабель типа NYM (стандартного исполнения (N), с изоляцией из ПВХ (Y), наружной оболочкой (M)) – то есть с тройной системой защиты.
• Розетка с заземлением в помещении с повышенной влажностью должна иметь водозащищенное исполнение (защитную крышку), ее стандартное размещение в ванной комнате – 60 см. от уровня пола и не более 130 см. от корпуса машины.

Рис. 16 Провода NYM, влагостойкие розетки и примеры их использования

<center></center>Подключение стиральной машины к водопроводной и канализационной системам городской квартиры не вызывает особых трудностей даже у неподготовленного хозяина – для этого придется приобрести недорогие сантехнические детали и воспользоваться простейшим бытовым инструментом.

Более сложная задача – подсоединить стиралку к электрической сети, помощь специалиста может понадобиться в поиске заземляющего провода в распределительной коробке, если проводка старая и не имеет цветовой маркировки.

Используемые источники:

• https://lifehacker.ru/kak-podklyuchit-stiralnuyu-mashinu/
• https://remont-book.com/podklyuchenie-stiralnoj-mashiny-k-vodoprovodu/
• https://montagtrub.ru/kak-podklyuchit-stiralnuyu-mashinu-k-vodoprovodu-v-vannoy-samomu/
