Самодельный коллектор для теплого пола

<index>

Отопительная система в доме — сложный теплотехнический комплекс, его эффективность зависит от соблюдения правил монтажа. При наличии в ней нескольких контуров специалисты рекомендуют установить распределительный коллектор, с помощью которого можно управлять нагревом каждого контура в отдельности.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Виды

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Сделать самостоятельно

Распределительный коллектор для отопительной системы можно сделать самостоятельно из полипропилена или металла. На функциональность выбор материала не влияет, поэтому следует выбирать материал, который проще монтировать самостоятельно.

Расчет и распределение контуров

• Прежде чем приступить к работе, необходимо определить необходимое количество контуров отопления и выполнить чертеж их подключения. Целесообразно выделить отдельные контуры на следующие отопительные приборы:
• теплые водяные полы в каждом отдельном помещении;
• отопление помещений, температура в которых отличается от остальных в большую или меньшую сторону;
• отопление каждого отдельного этажа и крыла дома.

Геометрические размеры коллектора должны обеспечивать легкость и удобство доступа к запорной и регулировочной аппаратуре каждого отводка. В среднем расстояние между отводками рекомендуется выдерживать в пределах 10-15 см, между подающим и обратным коллектором — 20-30 см.

Трубы для подключения отопительных радиаторов обычно делают диаметром ½ дюйма, сам коллектор — 1-1½ дюйма, согласуя их с диаметром патрубков котла. При подключении газового или электрического котла допускается верхнее и нижнее подключение подающей и обратной трубы, для твердотопливных — только боковое.

Узел из полипропилена

Его выполняют из обрезков и остатков труб из полипропилена с использованием фитингов. Трубы сваривают с помощью специального аппарата. Для подающего и обратного коллектора используют полипропиленовую трубу Ø32 мм и тройники 32/32/16 мм, соединяя их с помощью аппарата для сваривания полипропилена. Режим подбирают заранее на обрезках труб.

На одном конце устанавливают тройник 32/32/32 мм, к которому снизу подсоединяют сливной кран, а сверху — воздушный клапан. На другом конце коллектора ставят вводной вентиль, к которому подключают подающую или обратную трубу, идущую к котлу.

К отводкам на 16 мм на подающем коллекторе подсоединяют запорные вентили, а на обратном — расходомеры. Полученные узлы крепят к стене кронштейнами.

Узел из латунных фитингов

Аналогичным образом можно собрать коллектор из готовых латунных фитингов: тройников, вентилей. Их собирают на льняную паклю или на жидкий фиксатор по заранее подготовленной схеме. Достоинства такого коллектора — небольшие размеры и низкая цена по сравнению с готовой коллекторной группой. Но сборка требует внимательности и аккуратности, иначе в процессе эксплуатации возможны протечки.

Видео: коллекторные узлы из полипропилена и латуни своими руками

Из профильной трубы своими руками

Самая сложная конструкция распределительного коллектора — сварная, выполняемая из трубы квадратного и круглого сечения. Такие коллекторы используют для отопления больших объектов с множеством контуров и гидрострелкой — распределителем потоков.

Для изготовления коллектора используют профильную трубу 80х80 или 100х100 мм, а также трубы круглого сечения расчетного диаметра. Технология и пошаговая инструкция изготовления коллектора приведены ниже.

• Необходимо подготовить эскиз будущей системы отопления. Для этого нужно определить все подключаемые контуры и диаметры труб, а также дополнительно подключаемое к ним оборудование — расходомеры, манометры, циркуляционные насосы.
• На листке миллиметровки или листке в клетку в масштабе выполнить чертеж коллекторного узла, выдерживая необходимые для удобства монтажа расстояния. Между патрубками расстояние рекомендуется делать 10-20 см, между коллекторными узлами — 20-30 см. На чертеже нужно указать не только расстояния, но и диаметры патрубков.
• Определиться с местом установки коллекторной группы и вспомогательного оборудования: расширительного бака, насоса, группы безопасности котла, бойлера. Проверить габаритные размеры и убедиться в возможности установки коллекторной группы без помех другому оборудованию.

• Профильную трубу размечают в соответствии со схемой.

• Газовым резаком выполняют отверстия по разметке.

• К ним приваривают патрубки — небольшие отрезки трубы круглого диаметра с заранее нарезанной резьбой. Сначала прихватывают точечной сваркой, а затем проваривают по контуру и тщательно защищают швы.

• К полученному блоку приваривают крепежные кронштейны.

• Полученную коллекторную группу зачищают от окалины, загрязнений, ржавчины, после чего грунтуют и покрывают термостойкой краской по металлу. Для удобства обслуживания подающий и обратный контуры лучше красить в разные цвета, традиционно — красный и синий.

Процесс изготовления распределительного коллектора из профильной трубы показан в видео.

Видео: гидравлическая стрелка, назначение и принцип работы.

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими, это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

• змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
• обрезки медной трубы с резьбой на 16 мм с одной стороны;
• заглушки и вентили;
• трубы для подключения к коллекторному узлу;
• бак-накопитель с объемом от 50 до 80 литров;
• деревянные планки для изготовления каркаса;
• лист пенополистирола толщиной 30-40 мм;
• стекло, можно взять оконное;
• алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

</index>Поделиться:

Что такое коллектор, и как он функционирует

Термином «коллектор» называется узел или устройство, представляющее собой кусок трубы с множеством отводов, делающим его похожим на гребень (отсюда и название «гребёнка»). Через него потоки жидкого теплоносителя с разными температурами могут смешиваться до достижения заданных параметров, а затем распределяться по контурам.

Отдельная гребёнка

В системе должно быть две таких гребёнки – на подающей трубе, и на обратной. Одна принимает теплоноситель от котла и дозирует его, направляя в контуры, а вторая, собирает эти потоки на обратном пути и возвращает в котёл для донагрева.

Коллекторный узел состоит из двух гребёнок

1. Для управления потоками на гребёнках имеется арматура с дозирущими клапанами. К ним подключается манометр для контроля давления. В некоторых системах может быть включен ещё и насос, посредством которого и осуществляется циркуляция воды в системе.
2. Пропускная часть гребёнки имеет несколько больший, чем у основного трубопровода, диаметр (он определяется расчётом). При попадании в коллектор скорость теплоносителя снижается, что и даёт возможность перераспределить поток или изменить траекторию его движения.
3. У радиаторного отопления и у подогреваемого пола должны быть свои отдельные коллекторы, к которым подключаются ветки, ведущие в то или иное помещение или на разные этажи.
4. В случае необходимости, одну ветку можно перекрыть, либо попросту снизить температуру подаваемого в неё теплоносителя, не затрагивая характеристики других контуров.

Примечание! Как вариант, можно установить такой узел в сборе, как на фото, который именуется гидрораспределительной стрелкой.

Коллекторный узел состоит из двух гребёнок

На заметку! Если требуется ремонт, достаточно отключить только один контур, не трогая остальные. Так же это позволит снизить эксплуатационные расходы системы, когда в комнате (например, гостевой) никто не живёт, и в её постоянном обогреве нет никакой необходимости.

Особенности распределения теплоносителя

Отопительный распределительный узел всегда индивидуален по структуре, так как стандартизация здесь неуместна. Модификация может быть любой и должна быть адаптирована к техническому устройству и другим особенностям системы, в составе которых могут присутствовать совершенно разные комплектные вариации приборов и арматуры.

Наиболее простой вариант – это когда никаких приборов вовсе нет, а есть только простейшая гребёнка с двумя-тремя выходами. В такой системе можно только произвести отключение одного из контуров, а вот контроль объёма и температуры жидкости-теплоносителя не предусматриваются.

Простая гребёнка на три выхода

Да это и не всегда нужно. Например, в небольшой системе отопления коттеджа, в которой нагрев теплоносителя обеспечивает работающий на газе котёл. Обычно он сам и выполняет функции контроллера, так как почти все современные модели оборудованы соответствующими приборами.

Отопительные котлы для частного дома (особенно газовые напольные) пользуются популярностью в разных странах мира, в том числе и у нас. Все эти изделия имеют похожий вид, но все-таки отличаются между собой по характеристикам. Для того, чтобы приобрети оптимальный вариант, в специальной статье рассмотрим основные критерии выбора котлов.

В больших разветвлённых системах устанавливают усовершенствованные коллектора, которые оснащены полным набором контролирующей арматуры: термостатом, датчиком и регулятором давления, смесительными клапанами и воздухоотводчиками. Комплектация варьируется, и именно от неё и зависит стоимость узла.

Коллектор с улучшенной комплектацией

В доме, в котором кроме радиаторного отопления имеется ещё и подогреваемый пол, распределительный узел может выглядеть так, как на фото: слева коллектор на радиаторные контуры, справа на подогреваемые полы, а в середине смесительный узел, центром которого является обеспечивающий циркуляцию насос.

Узел распределения теплоносителя на радиаторы и греющие полы

Если дом имеет несколько уровней, коллекторные узлы устанавливают на каждом этаже. Место установки выбирается такое, откуда можно обеспечить одинаковую длину подводки к каждому радиатору.

Длина контура не должна превышать 120 м – при большем значении формируется дополнительная коллекторная группа. Кроме того, более протяжённые трассы должны доукомплектовываться насосом, так как теплоноситель в них будет быстрее остывать.

В зависимости от конкретных условий подбираются гребёнки по типу подключения. Оно может быть верхним или диагональным, но предпочтение чаще отдаётся нижнему, при котором разводку можно скрыть в конструкции пола или плинтуса. Узел обычно прячется в специальном шкафу, либо для его установки в стене обустраивается ниша.

У каждого контура свой насос

Что касается гидрострелок: их монтируют на крупных объектах с большим количеством контуров, когда необходимо компенсировать потери не только температуры, но и объёма теплоносителя. Достигается это за счёт его вторичной циркуляции, но такая возможность будет только при наличии на каждом контуре собственного насоса.

Пример внедрения гидрострелки в систему с несколькими контурами

Фактически, через одну гидрострелку можно обустроить несколько независимых друг от друга узлов, у каждого из которых свои собственные рабочие настройки. Но и обычный «ненавороченный» коллектор позволяет сохранять стабильное давление в системе даже в том случае, когда открыты сразу несколько кранов.

На что ориентироваться при выборе

Стоимость отдельной гребёнки или цельного коллектора в сборе зависит не только от мощности устройства или его оснащённости, но и от материала изготовления. Самые дорогие – изделия из нержавейки, чуть дешевле латунные.

Наиболее доступными по цене являются гребёнки из полиэтилена (соединяются фитингами) и полипропилена (для соединений используется пайка). Они легки и просты в монтаже, но неспособность полимеров выдерживать высокие температуры является существенным недостатком, ограничивающим сферу применения изделий.

На заметку! Выбор того или иного варианта осуществляется не только из соображений стоимости, но и в зависимости от того, какие смонтированы трубы. Идеально когда все элементы системы собраны из однотипного материала — а ещё лучше, если они ещё и от одного производителя.

НержавейкаЛатуньПолипропилен

Кроме отводов на контуры, у гребёнки имеется отверстие для стыковки с трубой и заглушка, в которой может быть вмонтирован клапан для выпуска воздуха. Убрав её, одно изделие можно присоединить к другому, составив один цельный блок, не пользуясь при этом переходниками.

После того как определитесь с материалом, следует обратить внимание на технические параметры изделий. Среди них не только количество контуров присоединения, но и:

1. Пропускная способность.
2. Максимально допустимое давление (рабочее).
3. Укомплектованность контрольными приборами и степень автоматизации.
4. Межосевое расстояние контура.
5. Минимальная и максимальная температура (рабочая).

Шкаф для установки коллектора

Коллекторные узлы в сборе могут продаваться и в комплекте со шкафом для установки. Но в принципе, собрать самостоятельно можно не только шкаф, но и сам коллектор.

Цены на коллекторы для систем водоснабжения и отопления

Коллекторы для систем водоснабжения и отопления

Видео — Коллекторы для радиаторов и теплого пола

Сборка заводского коллектора

Рассмотрим для начала на конкретном примере, из чего состоит готовый распределительный узел от производителя.

Таблица 1. Сборка заводского коллектора.

Шаги, фото	Комментарий
Шаг 1 – распаковка деталей узла	Этот коллекторный узел называется готовым только потому, что все необходимые и подобранные по оптимальным параметрам элементы уже скомпонованы. Сам он находится в разобранном состоянии, и все детали ещё придётся собрать воедино.
Шаг 2 – подающая гребёнка	Это подающая гребёнка, каждый выход которой снабжен расходомером (красный приборчик сверху). Посредством него и устанавливается температурный диапазон в контурах. Именно на этой гребёнке, если необходимо, осуществляется перекрытие подачи теплоносителя в контуры.
Шаг 3 – обратная гребёнка	Обратная гребёнка, в отличие от подающей, оснащена термостатическими запорными клапанами нажимного действия. Сверху они накрыты колпачками, на лицевой стороне которых указано направление вращения (плюс и минус), поворачивая которые можно регулировать подачу вручную.
Шаг 4 — сервопривод	Вместо колпачка на клапан можно установить сервопривод, который будет регулировать потоки воды автоматически. Эти в приборы в комплекте не идут, а приобретаются отдельно.
Шаг 5 – комнатный термостат	Нужная температура выставляется на термостате, а он уже подаёт сигнал сервоприводу.
Шаг 6 – шаровые краны	Посредством кранов осуществляется отключение системы отопления.
Шаг 7 – узлы слива	В конце каждого коллектора устанавливаются узлы, через которые можно слить воду из системы или стравить воздух.
Шаг 8 — термометры	Назначения термометра, думаем, объяснять не надо.
Шаг 9 – обвязка гребёнки со стороны входа и выхода теплоносителя	С левой стороны подающей гребёнки находится отверстие, через которое нагретая вода поступает от котла. На него сначала навинчивается тройник с термометром, а потом шаровый кран, через который и будет осуществляться подсоединение к трубопроводу. То же самое делается и на обратке.
Шаг 10 – монтаж узлов слива	Справа на обе гребёнки прикручиваются узлы слива.
Шаг 11 – монтаж кронштейна	В комплекте коллекторного узла есть кронштейн, посредством которого обе гребёнки связываются воедино, а затем и навешиваются на стену.
Шаг 12 – навешивание узла на стену	Узел в сборе крепится к стене, либо устанавливается в специальный шкаф.
Шаг 13 – подсоединение контуров к коллектору	Остаётся только присоединить к коллектору подающий трубопровод и контуры.

Видео — Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

Сборка самодельного коллектора

Проще всего, конечно, купить готовый узел – если, конечно, вы в состоянии выложить за него несколько тысяч рублей. Если нет, вы можете с таким же успехом приобрести все элементы узла по отдельности и собрать его самостоятельно. Если это будет полипропиленовый вариант, вам понадобится специальный паяльник и ножницы для резки труб.

Всё что нужно для сборки коллектора из полипропиленаНожницы для раскроя труб

Цены на ножницы для резки полипропиленовых труб

Ножницы для резки полипропиленовых трубПаяльник

Дальше смотрите по картинкам:

Кусок трубы и тройник разогреваются…… после чего труба вставляется в отверстие тройника и плотно прижимаетсяОбрезаете трубу, оставив 2 смС другой стороны припаиваете трубку длиной 20-30 смСо второго её конца фиксируете ещё один тройникТак можно собрать гребёнку с любым количеством выходов

Всё то же самое можно сделать, взяв за основу и металлические детали — разница только в том, что собираться они будут на резьбовых соединениях. В остальном, весь принцип сборки коллектора такой же, как и в случае с заводским узлом, который мы представили в предыдущей главе.

Цены на паяльник для полипропиленовых труб

Паяльник для полипропиленовых труб

Видео — Самодельный коллектор отопления

Определяющей задачей при проектировании автономной системы отопления является равномерное распределение теплового носителя. Эту задачу в системе теплоснабжения выполняет контрольно-регулировочный узел – распределительный коллектор.

От грамотного выбора устройства, качественного монтажа и подключения во многом зависит бесперебойность работы и надежность отопительного контура. Если есть желание установить распределительный коллектор отопления своими руками, то необходимо заранее провести расчеты и спроектировать разводку.

Мы поможем вам в решении этих вопросов. В статье мы рассмотрели конструкцию коллекторной группы, обозначили плюсы и минусы системы обогрева с гребенкой, описали правила проектирования и установки распределительного узла.

Материал дополнен практическими советами по выбору комплектующих, сборке и подключению коллектора к отопительной системе.

Роль коллектора в отоплении

При обустройстве водонапорного узла необходимо придерживаться правила: общая сумма диаметров всех ответвлений не должна быть больше диаметра подающей магистрали.

Применим этот закон и к системе отопления, но выглядеть будет следующим образом: выходной штуцер котла диаметром 1 дюйм допускается к применению в двухконтурной системе с трубами диаметром ½ дюйма.

Для дома, с небольшой кубатурой, что отапливается исключительно радиаторами, такого рода система считается производительной.

Для подсобных помещений достаточно будет установить температурный режим в 10-15 °C, для жилых комнат комфортным будет режим до 23 °C, в контурах теплых полов – не больше 37 °C, иначе основное покрытие может деформироваться

На практике, частный коттедж оснащен более модернизированной отопительной схемой, где обустраиваются дополнительные контуры:

• система теплый пол;
• обогрев нескольких этажей;
• помещений подсобного типа и т. д.

При подключении ответвления уровень рабочего давления в контурах становится недостаточным для качественного нагревания всех радиаторов соответственно и режим комфортной атмосферы будет нарушен.

В таком случае для разветвленной отопительной магистрали обустраивают балансировочный узел с помощью распределительного коллектора. Применяя этот метод, можно компенсировать остывание нагретого теплоносителя, что свойственно традиционным одно- и двухтрубных схем.

Посредством оборудования и запорной арматуры производится настройка необходимых показателей температуры теплоносителя для каждой из линий.

Основные характеристики коллекторной системы

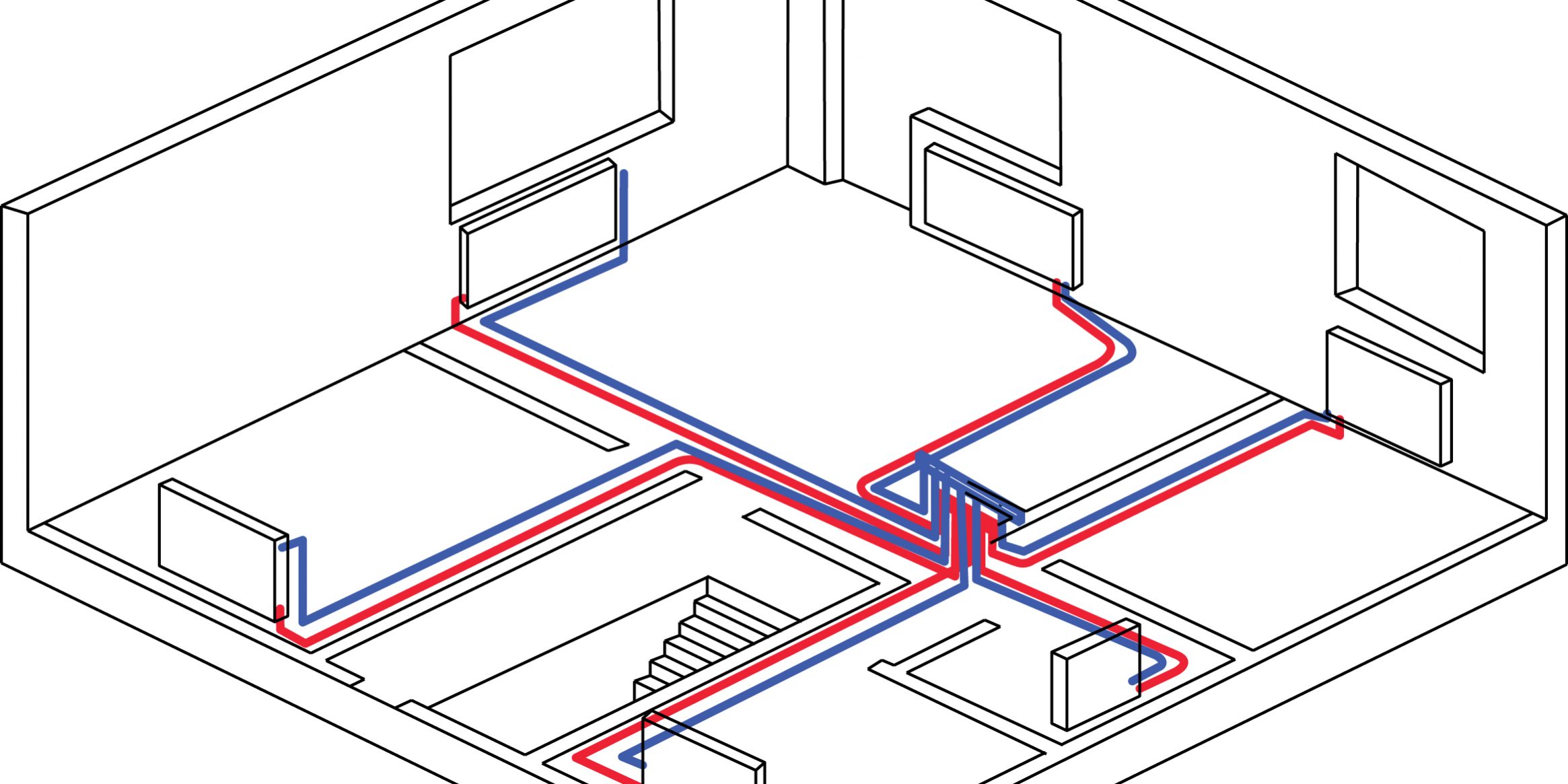

Главное различие между коллекторным и стандартным линейным методом перераспределения теплового носителя – деление потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных установок, различающиеся комплектацией и размерным рядом.

Нередко коллекторную схему отопления называют лучевой. Это связано с конструкционными особенностями гребенки. При осмотре устройства с верхней точки можно заметить, что отходящие от нее трубопроводы напоминают изображение солнечных лучей

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей из себя трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подсоединяются к индивидуальным линиям контура обогрева. Сама коллекторная установка сопрягается с главным трубопроводом.

Также устанавливается и запорная арматура, посредством которой осуществляется регулировка объема и температуры нагреваемой жидкости в каждом из контуров.

Коллекторную группу, укомплектованную всеми необходимыми деталями, можно приобрести в готовом виде или же собрать самостоятельно, что существенно снизит расходную смету при проектировании обогрева

Положительные стороны эксплуатации системы обогрева, в основе которой находится распределительный коллектор, следующие:

1. Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
2. Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
3. Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.

Тем не менее есть и недостатки в такой системе. В первую очередь – повышается расход труб. Компенсация гидравлических потерь осуществляется посредством монтажа циркуляционного насоса. Его требуется устанавливать на все коллекторные группы. Помимо этого, это решение актуально исключительно в отопительных системах закрытого типа.

Модификации коллекторных узлов

Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.

В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.

Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов

Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.

Отличительными чертами обеих вариантов являются их размеры и комплектующие:

1. Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.
2. Система теплый пол. Аналогичная комплектация присутствует и в этом узле подмеса. С его помощью удается существенно экономить на расходе теплового носителя, особенно если дополнительно установлены расходомеры. Подробнее о смесительном узле в системе теплого пола написано в этой статье.

Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.

Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники

Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.

Проектирование распределительного узла

Универсальной схемы проекта обогрева лучевого типа просто нет. Каждый случай индивидуален, поэтому и комплектуется узел необходимыми приборами частным образом. Однако стоит ознакомиться с обобщенными рекомендациями и правилами.

Правила установки гребенки

Монтаж коллектора невозможен в квартире. Однако есть исключение из правил – в некоторых домах при обустройстве всех коммуникаций, монтируются дополнительные вентили, посредством которых и осуществляется подключение контуров отопления. Такое устройство позволяет осуществить индивидуальную разводку коллектора.

Лучевая схема не подходит для городских квартир в многоэтажных домах, т.к. стояк является общим для всех помещений (+)

Схематическое обустройство отопления должно быть составлено таким образом, чтобы расположение крана Маевского было на гребенке. Этот вариант считается оптимальным, т. к. со временем из контуров потребуется выпускать скопившийся воздух.

Особенности лучевой группы

Лучевая группа разводки обладает множеством нюансов, но часть из них свойственны и для отопления другой модификации.

Особенности системы с гребенкой:

1. В комплектацию контура должен входить компенсационный бачок, с объемом более 10% от общего объема теплового носителя.
2. Оптимальное месторасположение расширительного бака — на обратном трубопроводе перед циркуляционным насосом, т. к. здесь меньший температурный режим.
3. Если используется термогидравлический распределить, схема проектируется так, чтобы бачок размещался перед главной помпой, отвечающей за принудительное перемещение воды в обвязке котла.
4. Монтаж циркуляционного насоса осуществляется в строго горизонтальном положении. Если не придерживаться этого правила при первой же воздушной пробке прибор лишится охлаждения и смазочного материала.

Распределительная группа может быть собрана из различных материалов: полипропилен или металл. Подбор осуществляется исходя из навыков работы и наличия инструментов для соединения деталей.

Оптимальная температура прогрева радиаторов в частном коттедже составляет 55-75 °C, давление до 1,5 атм. Рабочий режим теплого контура полов прогревается до 40 °C. Исходя из этих характеристик подбирается степень устойчивости труб

Также важным считается и процесс подбора труб для монтажа распределительной группы.

Основные факторы, учитывающиеся при выборе элементов контура:

1. Приобретение труб только в бухтах. За счет этого не выполняются соединения в разводке, монтированной под бетонной стяжкой.
2. Термостойкость и степень прочности на разрыв должны определятся индивидуально, исходя из технических данных отопительной системы.

За счет предсказуемости рабочих характеристик автономного обогрева можно использовать полипропиленовые трубы. Они не имеют нежелательных соединений и продаются цельными линиями по 200 м.

Материал отличается термоусточивостью и способен выдерживать до 95°C с допустимым уровнем давления на разрыв в 10 кг/1 см².

Труба из нержавейки обладает высокой гибкостью. Радиус сгиба может равняться диаметру изделия. Установка производится по схеме: трубу необходимо направить в фитинг и зафиксировать гайкой

Для многоэтажного здания предпочтительно выбрать трубу-гофру из нержавеющей стали.

Этот материал показывает отличные технические возможности, позволяющие справиться с такой нагрузкой:

• разогретый теплоноситель до 100 °C, что более чем достаточно для отопительного контура;
• давление до 15 атм.;
• давление на разрушение до 210 кг/1 см².

Фитинги, предназначенные для полипропилена, могут быть пластиковыми или изготовленными из латуни. Штуцерное соединение оснащено стопорным кольцом, которое нанизывается на трубопровод.

Важной характеристикой полипропиленовых труб считается память на механическую обработку в результате которой происходит пластическая деформация вещества.

Например, при растягивании труб экстендером и установки в разъем штуцера, через определенное время труба вернет свое прежнее состояние и обожмет деталь. Зафиксировать контакт можно стопорным кольцом.

Расчет отопительного коллектора

Изначально для изготовления термогидравлической гребенки понадобится рассчитать ее основные параметры – длину, диаметр сечения патрубков и количество веток тепловой магистрали. Просчитать эти характеристики можно самостоятельно или использовать специальное программное обеспечение.

Гидроразделитель будет полноценно выполнять свои функции только при соблюдении правила трех диаметров. Закон звучит следующим образом: диаметр монтированной гидрострелки должен втрое превышать этот параметр у патрубков (+)

Гидравлический баланс конструкции – основное условие, требующее соблюдения. Применяя правило трех диаметров для гидроразделителя необходимо выполнить следующее действие – суммировать диаметр сечения подключаемых контуров.

В итоге получаем сумму, равную диаметру основной трубы, подключающейся к подающей линии. Задействование этого принципа снижает вероятность нарушения баланса всей системы обогрева.

В качестве места под распределительный узел используют специальный шкаф или корпус. При обустройстве системы необходимо придерживаться допустимого минимального расстояния между двумя теплопроводящими линиями входа и выхода – 6 диаметров.

Все расчеты проекта термогидравлической гребенки заключены в исполнении трех важных правил: выдержки правильного расстояния между входящей и выходящей линией, сечение гребенки и расстояние между контурами равно трем диаметрам (+)

Также актуален и вопрос корректного подбора производительности циркуляционного насоса. Для этого необходимо вычислить удельную норму водопотребления системы и, отталкиваясь от результатов, производить выбор помпы.

Если схема осложнена несколькими гребенками, просчет выполняется для каждого отдельного контура и в общем для всей системы.

Самостоятельная сборка оборудования может быть осуществлена посредством трубы с любым видом сечения. Этот аспект не оказывает влияние на функционирование устройства, и не увеличивает местные потери. За счет циркуляционного насоса они будут компенсированы.

Правила подбора комплектующих

Выполнив все расчеты, следующим действием будет подбор необходимого комплекта механизмов. Самый простой набор состоит из запорной арматуры. Однако с таким устройством сложно регулировать мощность отдельных отопительных линий.

Для решения этой задачи на подающую гребенку устанавливают кран-буксы, посредством которых возможна плавная настройка. На обратный коллектор монтируют ротаметры.

Параметры коллектора должны быть достаточными для удобного доступа к запорно-регулировочной арматуре. Средние показатели диапазона между контурами – 100-150 мм, межосевое расстояние между подающей и обратной гребенкой – 250-300 мм

Для теплых водяных полов схема комплектации будет отличаться.

Для сборки потребуются такие элементы:

1. Запорно-регулирующий клапан. Монтаж производится на соединительные патрубки. С помощью этой арматуры осуществляется полная или частичная остановка притока теплоносителя. Рекомендуется применять автоматическую модификацию.
2. Ротаметры. Такие элементы монтируют на обратный коллектор. Они выполняют аналогичную функцию, как и предыдущий элемент, только в обратном трубопроводе.
3. Узел подмеса. Посредством микширования потоков горячей и холодной воды оптимизируется заданный рабочий режим обогрева.

Комплект коллектора обязательно оснащается группой безопасности во главе с манометром, воздушным клапаном, термостатом и циркуляционным насосом. Он может быть дополнен сервоприводами, управление которыми воспроизводится через контрольный электроблок. Таким образом, работа системы может быть автоматизирована.

Тонкости самостоятельной сборки

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.

Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм

Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:

1. Разметка и раскрой основного корпуса. Согласно проектной схеме, необходимо сделать разметку профильной трубы. С помощью газового резака делают отверстия в отмеченных зонах.
2. Подготовка соединений. На патрубках посредством плашки нарезается резьба.
3. Укомплектовка. Далее подготовленные отрезки трубы приваривают к корпусу. Их фиксацию необходимо выполнять прихваткой точечной сварки. Затем при основной сварке заготовки привариваются по краям.
4. Крепежные элементы. К блоку приваривают кронштейны для крепления.
5. Очистка и финишное покрытие. После зачистки корпус грунтуется и покрывается жаростойкой краской для металлических изделий. Покраска подающего и обратного контура выполняется двумя разными цветами для удобства определения.

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима.

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одной фирмы.

Установка гребенки в отопительную систему

Первоочередная задача – проверка распределительного коллектора на герметичность соединений. Установка реализуется по проектной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.

В сложные системы, где насчитывается много контуров различного назначения, необходимо устанавливать вертикальную трубу – гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплового носителя

Выбор технологии подключения полностью зависит от модификации применяемого прибора.

Кроме выдержки уровня, при монтаже необходимо следовать и таким правилам:

• котлы электрического и газового типа подсоединяются к верхним или нижним патрубкам;
• в торцевой части конструкции монтируется циркуляционный насос;
• подключение контуров может быть осуществлено вверху или внизу гребенки;
• приборы косвенного обогрева и котлы, функционирующие на твердом топливе, должны подсоединяться в распределительную группу сбоку;
• весь гидроразделительный узел для системы теплый пол размещается в защитном коробе — так снижается риск повреждения составляющих элементов коллектора.

На финишном этапе необходимо произвести контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Дополнительная информация по организации лучевой системы отопления с использованием распределительной гребенки приведена в этой статье.

Выводы и полезное видео по теме

Подробный технический процесс сборки коллекторной группы:

Готовые гребенки для обустройства теплого пола, оборудованные не всегда нужным функционалом, в следствии своей высокой стоимости недоступны для широких масс пользователей. Посмотрим, как собрать бюджетный вариант конструкции своими руками:

Реализация распределительной группы может быть выполнена и с помощью полипропиленовых труб. Как это сделать, можно узнать из видеосюжета:

Правильный подбор составных элементов и монтаж коллекторного узла – залог эффективной и надежной работы отопительной магистрали. За счет минимального количества соединений риск протечек сведен к минимуму. Важный плюс – возможность контроля и настройки каждого контура отопления.

Поделитесь с читателями вашим опытом сборки и подключения распределительного коллектора. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

<index>Коллекторная система отопления

Конструкция

Коллекторная система отопления частного дома способна обеспечить равномерное распределение тепла и постоянный температурный режим в помещении, а, следовательно, – и комфорт, и уют. Вместе с термостатом для помещений коллектор может гарантировать точную регулировку расхода.

Помните, что в системах, где присутствует коллектор для отопления своими руками, обязательным условием является наличие циркуляционного насоса. Благодаря его работе сокращается разность температур носителя тепла на входе и на выходе системы, а это значит, что нагревание будет более качественным.

Перед тем, как сделать гребенку для отопления, вы должны изучить всю необходимую информацию о составляющих системы.

Каждый из отводов коллектора должен иметь шаровой кран, за счет этого приспособления будет происходить отсечение отопительных приборов без воздействия на систему. Такого рода система может быть оборудована для горизонтальной однотрубной или двухтрубной системы.

Коллектор для системы отопления

Подающий и обратный коллекторы размещаются на каждом этаже главного стояка. От коллекторов трубы монтируются в пол или стены, после чего подсоединяются к каждой батарее отопления. Если трубы подачи и обратного хода размещены в стяжке напольного покрытия, каждый прибор отопления должен быть снабжен воздушным краном или отводчиком воздуха.

Рекомендуем к прочтению:Распределительный коллектор отопления

Виды коллекторного отопления

Коллекторная система отопления двухэтажного дома может быть выполнена применительно к разным системам:

• Отопление батареями. Подключение может быть произведено – боковое, с внутренней циркуляцией, диагональное, верхнее и нижнее. Обычно применяется нижнее подключение, при нем можно хорошо использовать металлопластиковые и полипропиленовые трубы. Исполнение подобной системы подключения делается под плинтусом или под полом.

Коллекторная радиаторная система отопления

• Теплый пол. Если грамотно рассчитать систему теплоснабжения, то можно, в принципе, обойтись и без батарей отопления. Так, тепловые кольца замыкаются и прячутся в пол. Как правило, данная система не носит характер основной, но в настоящее время она довольно популярна.

Теплый водяной пол

• Солнечная энергия. Достаточно необычный способ. Излучение, которое происходит от солнца в ясную погоду, составляет 1.2 кВт на 1 квадратный метр. Так, если будет ясная погода, то за сутки можно из одного метра квадратного получить 10 кВт-часов энергии. Именно благодаря таким расчетам и появились солнечные коллекторы. Они бывают воздушными (парниковый эффект), подвижными (слежение за солнцем), плоского типа, трубчатыми, трубчатыми вакуумными, солнечные концентраторы.

Отопление с помощью солнца

Распределительный коллектор

Коллекторная разводка отопления характеризуется следующими свойствами: от коллектора к каждому отопительному прибору ведется две трубочки – прямая и обратная. В сущности, коллектор – это прибор, который собирает воду при водяном отоплении.

Он имеет встроенную вентильную вставку, которая гидравлически настраивает для пробного запуска системы. В такие коллекторы входят: термометр, шаровые краны, переходники, концевые секции для сливания воды и спускания воздуха, заглушки и кронштейны.

Распределительный коллектор отопления

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Рекомендуем к прочтению:Монтаж инфракрасного (ПлЭн) отопления своими рукамиКоллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

Когда вы планируете, как сделать коллектор для отопления, обязательно учитывайте, что она будет работать только с насосом циркуляции и вам нужно будет много труб, так как к каждому радиатору должна быть своя подводка.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

Недостатки коллекторной системы

Заметим, что у коллекторной разводки есть один существенный недостаток – это высокая цена. Этот вариант является одним из самых дорогих. Среди других недостатков – то, что гребенка для отопления своими руками не будет функционировать без циркуляционного насоса. Также вам будет нужно большое количество труб, так как от коллектора идут отдельные трубы к каждому прибору отопления.

Сборка коллекторной системы и монтаж коллектора отопления – это достаточно трудоемкий процесс, если сравнивать ее с установкой других типов систем, поэтому здесь вас ждут и дополнительные расходы.

В целом, коллекторная система является одной из самых надежных и эффективных систем отопления. Несмотря на высокую стоимость и некоторые недостатки, такая система является достаточно распространенным вариантом. Поэтому, если бюджет строительства в некоторой степени ограничен, то лучше отдать предпочтение надежной системе отопления, чем дорогостоящей отделке.

</index>Используемые источники:

• https://gidpopechkam.ru/obogrevateli/kollektor-dlya-sistemy-otopleniya.html
• https://remont-book.com/kollektor-otopleniya/
• https://sovet-ingenera.com/otoplenie/kotelnaya/raspredelitelnyj-kollektor-otopleniya-svoimi-rukami.html
• https://otoplenie-doma.org/raspredelitelnyj-kollektor-otopleniya-svoimi-rukami.html
