Самодельный грейфер для чистки колодца

<index>

Также можно проводить анализ воды раз в несколько месяцев, чтобы знать, насколько качественная вода в вашем колодце и своевременно его очистить своими руками в случае необходимости.

Как чистить колодец?

На самом деле чистка колодца – это достаточно простой процесс, для которого необязательно нанимать специалистов – ведь все вполне можно сделать своими руками. Существует несколько способов очистки. Самый популярный из них – это непосредственный спуск на дно колодца и устранение лишней почвы. Для этого понадобится еще один человек, который будет вытаскивать ведра с илом.

И второй популярный способ – это использовать специальный ковш, так называемый грейфер ручной. При этом необязательно покупать его в магазине – такое устройство можно сделать своими руками, используя специальный чертеж. В случае если вы не понимаете чертежи, то всегда можно просмотреть видео и повторить все своими руками:

Стоит отметить, что для того чтобы сделать такой ковш, необязательно обладать серьезными знаниями – достаточно прямых рук. К тому же необязательно повторять самодельный грейфер, представленный в данном видео, вы всегда можете сделать ковш нужных вам габаритов.

Рекомендуем к прочтению:Постройка колодцев на воду своими руками

Суть работы данного приспособления заключается в том, что вы опускаете его на дно на веревке. Благодаря весу, он опускается на дно и немного врезается в него. При этом, пока вы опускаете ковш, он остается открытым, а при касании к грунту вы закрываете его, тем самым загребая ил подобно экскаватору. После этой нехитрой манипуляции вы поднимаете конструкцию наверх, высыпаете ил и так повторяете весь процесс вновь и вновь, пока не очистите дно. Чтобы понимать, как работает такой ковш, можете просмотреть следующее видео, которое наглядно демонстрирует его способности:

Как устроен грейфер?

Для того чтобы сделать своими руками такой грейфер для чистки колодцев, как на видео, вы можете использовать чертеж, который, более, чем наглядно показывает устройство такого ковша:

Для того чтобы изготовить грейфер своими руками, вам понадобятся следующие части:

• Две части самого ковша, причем необязательно они должны быть изогнутыми, как у экскаватора. Их можно изготовить квадратными, к тому же это намного проще с технологической точки зрения;
• Связующие рычаги. Один конец такого рычага крепится к ковшу, а другой – к оси. Всего потребуется четыре таких запчасти;
• Ось. Можно банально сделать из обычной трубки. Главное, чтобы была возможность закрепить рычаги с обоих концов трубки;
• Цепь или трос, который крепится с обеих сторон оси. Стоит отметить, что если вы используете трос, то он должен быть достаточно крепким, чтобы ковш не оборвался. Как мы можем наблюдать на видео, грейфер врезается в почву, и когда вы начинаете его вытаскивать, создается сильная нагрузка на цепь;
• Трос, который наматывается на лебедку;
• Ну и, конечно же, для простоты выбрасывания грязи из ковша вы можете соединить его половинки веревкой, при помощи которой будете раскрывать грейфер.

Теперь у вас есть вся информация для того, чтобы сделать подобное устройство своими руками у себя на даче.

Рекомендуем к прочтению:Как сделать забивную скважину на воду своими руками?

Что еще нужно знать?

Если вы хотите провести чистку колодца своими руками, то в первую очередь вам необходимо откачать воду из колодца так, как это сделано на видео:

Это очень просто, достаточно иметь насос, шланг и переноску, если вдруг колодец расположен далеко от розетки. Если не откачать воду, то вы не сможете провести качественную чистку, поскольку, во-первых, из-за воды вам не будет ничего видно – она просто станет мутной. Во-вторых, вы каждый раз будете вытаскивать пару литров воды, а зачем вам тратить лишние силы? Поэтому, если вы проводите чистку колодца своими руками, откачка воды обязательна.

Также после окончания очистки дна не забудьте почистить стенки колодца изнутри. Для этого вам можно взять шланг, и просто обмыть стенки напором воды. Последнюю, кстати, придется заготовить заранее, или же можно взять из скважины, если таковая имеется.

Если грязь засохнет и не будет отмываться, то можно отчистить ее длинной шваброй-щеткой. Также стоит добавить, что лучше всего проводить чистку колодца в сухую погоду – тогда он будет медленнее наполняться водой, и вам не придется часто откачивать ее. Несмотря на то, что на видео воду откачивают зимой, автор не проводит чистку колодца, так как это было бы неправильно.

Не забудьте заранее запастись водой, поскольку после очистки колодца вода в нем еще как минимум день будет мутной. На такой случай желательно наличие скважины во дворе, но если таковой нет, то всегда можно наполнить бочки.

Вот и все основные советы, которыми можно поделиться по данной теме. Надеемся, что представленные сведения помогут вам провести чистку самостоятельно, не затрачивая для этого лишних средств.

</index>

Грейфер для чистки колодца является эффективным инструментом, применяемым для поднятия со дна илистых отложений. В зависимости от объема работ используются приспособления разной мощности, изготовленные из стальных материалов или использованного газового баллона.

Виды инструментов для чистки и их применение

В процессе эксплуатации колодцев возникает необходимость их очистки. Она связана с особенностями состава пород, в которых находится водоносный горизонт. Образованные в результате переноса водой мелких глинистых частиц или песчинок илистые отложения значительно уменьшают дебит.

Для увеличения притока воды необходимо очистить колодец от илистых и песчаных наносов. Поэтому необходимо предварительно подготовить приспособления и научиться их применять на практике.

Владельцам частных домов и дач приходится проводить очистку колодцев своими руками для возобновления нормальной работы скважины. Ведь любое промедление имеет свои последствия.

Нельзя допускать появления радужной пленки на поверхности воды в колодце. Наличие второстепенных запахов воды, понижение динамического и статического уровня свидетельствуют о полной запущенности скважины и о наличии в воде вредных микроорганизмов.

Чтобы эффективно очистить колодец, можно воспользоваться разными приспособлениями. В процессе работы каждый инструмент и техника выполняет свою функцию.

Если ситуация с водой не катастрофична, то для очистки можно воспользоваться насосом с двумя шлангами. Один из них (длиной 0,5 м) будет взбаламучивать воду, поднимая мелкие частицы ила и песка, а по другому — жидкость будет подниматься на поверхность.

Работать необходимо поочередно. После взбивания воды в течение 5 минут, включается дренаж. Операции проводят до полной очистки воды в колодце.

С использованием напорного насоса проводится закачивание воды внутрь под напором. Использование дренажного электрического прибора позволяет выкачивать воду с частичками грязи на поверхность в специальную емкость.

Для удаления грязи с колец колодца необходимо воспользоваться специальной насадкой для шланга и приспособлением, позволяющим отскрести мох. Струей, подаваемой под напором, удаляется грязь со стенок.

После очистки поверхность можно обработать антисептическими препаратами. Для этой цели используют 10% раствор хлорной извести, который наносят с помощью пульверизатора. Обработка шахты колодца включает многократную промывку для устранения запаха хлорки.

Большинство дачников используют свой метод очистки с помощью совка. Это вариант экономически выгоден, но занимает много времени. Самодельный совок является эффективным приспособлением, помогающим избавиться от ила на дне колодца.

Для его изготовления необходимо взять обрезок трубы диаметром 100 мм и длиной, не превышающей 2/3 поперечного размера шахты колодца. Один конец трубы обрезают под углом 30-35°, а другой блокируют съемной заглушкой.

К трубе, расположенной срезанным концом к верху, привариваются 2 ушка. Именно к ним привязывается веревка, на которой приспособление опускается вниз. Совок бросают в шахту острым концом вниз, чтобы он максимально вонзился в илистые отложения.

После этого нужно потянуть за веревку, расположенную ближе к срезу, и добиться максимального заполнения приспособления илистыми наносами. Для удобства манипулирования совком можно привязать к нему разноцветные веревки.

Это минимизирует количество попыток, увеличит объем материала, поднимаемого на поверхность. Операцию нужно проводить многократно, поэтому процесс может занять несколько дней.

Применение специальной техники и ковша из газового баллона

Для очистки дна от ила существуют специализированные способы. Современные машины для откачки монтируются на колесной базе. В состав техники для поднятия отложений со дна колодца входят:

• насос, работающий по принципу вакуумной установки;
• цистерна;
• рукав для всасывания жидкости;
• пульт управления, вмонтированный на платформе шасси.

Аренда специальных машин зависит от ряда параметров. Стоимость рассчитывается с учетом таких переменных:

• удаленность объекта;
• срок аренды;
• размер и параметры техники;
• срок выполнения заказа.

Грейфер для чистки колодца из газового баллона работает по принципу захвата илистых отложений со дна. Как сделать грейфер в кустарных условиях?

Для его изготовления потребуется пустой баллон. С помощью болгарки отрезается нижняя часть, высотой с обычное ведро. По бокам делается прямой разрез, а снизу — с зазубринами, смыкающимися между собой.

К каждой части под углом привариваются металлические пластины, сделанные из того же баллона. На конце каждой пластинки просверливается дырка для скрепления частей между собой с помощью болтов и гаек.

К половинкам приваривается арматура, предназначенная для открывания и закрывания ковша. Как и в аналогичных приспособлениях для очистки колодца, устройство из баллона крепится на трос, опускается на дно для поднятия отложений.

Строение и эксплуатация ковша

Приспособление, предназначенное для подъема со дна на поверхность илистого и песчаного материала, имеет форму ковша. Грейфер для чистки колодцев внешне напоминает челюсти, которые могут смыкаться и захватывать донные отложения.

Приспособление является уменьшенной копией ковша, прикрепленного к подъемному устройству крана или экскаватора. Ручной грейфер для колодца найти в продаже непросто, поэтому его проще сделать в кустарных условиях.

Для его изготовления понадобятся:

• лист из стали толщиной не менее 2 мм;
• ролик, палец и шина из стали;
• профильная труба;
• трос или цепь (длина должна соответствовать глубине колодца, умноженной на 2, и запас как минимум 2 м);
• стрежень, выполняющий роль защелки;
• инструмент для нарезки металла и сварочный аппарат.

Грейфер для чистки колодца своими руками необходимо делать по точному чертежу конструкции. Из стального листа вырезаются боковины с проушинами, полуднища. С помощью сварки они соединяются в 2 части ковша, одна из которых имеет зазубрины, а другая — прямую сторону.

Стальной ролик предназначен для соединения ковша в единый механизм. Для изготовления тяги используется шина, в которой просверливаются отверстия. Стержень-защелка для подведения дополнительного троса со спусковым кольцом крепится на траверсе.

Это устройство используется для фиксации ковша в открытом положении. Манипуляции с грейфером проводят с помощью троса. Один конец подъемного троса закрепляется в проушине, находящейся на траверсе, а другой выводится через ролик ковша и отверстие в траверсе.

Сделать грейфер для чистки сложно и ответственно, но эксплуатация его — простое дело. Перед тем как применить устройство, необходимо полностью удалить из скважины воду с использованием мощного насоса или другим доступным способом.

Грейфер подвешивают на трос или цепь к колодезному вороту. Для лучшего захвата грунта ковш опускают на дно в разведенном виде. Под давлением собственного веса челюсти впиваются в грязь. За один проход такого приспособления со дна можно поднять ведро илистых отложений.

Для колодца большего размера можно соорудить более мощное устройство. Опускать и поднимать его нужно с помощью лебедки.

Любой колодец время от времени необходимо чистить, и для этого применяют разные способы. Грейфер для чистки колодца отличается удобством, производительностью, позволяет быстро удалить ил, песок и другие отложения со дна и обеспечить загородный дом чистой водой.

Признаки того, что колодец нуждается в чистке

Колодец необходимо чистить, если ухудшились характеристики воды, появились:

1. Мутность. Часто возникает из-за нарушения герметичности стыков в стенах или засорения донного фильтра.
2. Неприятный привкус — сладковатый, металлический или земли, плесени.
3. Цвет или оттенок. Черный — признак разложения органики, зеленый — водорослей, желтовато-рыжий — наличия большого количества железа.

Другие признаки, указывающие на загрязнение источника:

• на поверхности плавает мусор, появились хлопья или маслянистая пленка;
• глинистый налет на стенках шахты;
• видны повреждения стыков колец;
• уровень воды сильно снизился.

Если горловина колодца закрыта ненадежно, в него будут попадать листья, грязь, мелкие животные (лягушки, слизни и др.). Мелкий песок выносится подземными потоками из глубины, и если источник расположен на плывуне, уровень песка достигает уровня плывуна.

Как самостоятельно почистить колодец

Скважины и колодцы рекомендуется чистить:

• для профилактики — 1 раз в год при отсутствии донного фильтра и 1 раз в 2 года, если фильтр установлен;
• капитально — каждые 3-5 лет.

Своими руками можно почистить колодец глубиной до 15 м, если он глубже, следует обратиться к специалистам.

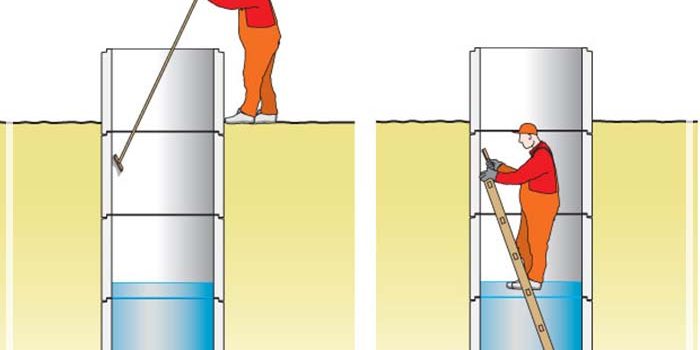

Ручной способ

Работу проводят так:

1. Из колодца постепенно откачивают воду, и в шахту спускается 1 человек на страховочном тросе. Движениями сверху вниз он скребками и губками удаляет со стены грязь.
2. Дно колодца очищается лопатой с укороченным черенком. С помощью ведра на поверхность поднимают мусор, ил, а затем материал донного фильтра (крупный песок, гравий, щебень). При этому воду со дна нужно постоянно откачивать, иначе в ведро попадет больше жидкости, чем песка.

Использование насосов

Для работы нужны 2 насоса и 2 емкости, которые устанавливают возле колодца. Одну из них наполняют водой из шахты, затем она подается насосом обратно, вниз. В другую опущен конец шланга, соединенного с дренажным насосом, который откачивает шлам со дна. Подаваемая струя поднимает и взбалтывает ил.

Дренажный насос фиксируют на расстоянии 50-100 см от дна. Периодически его достают и промывают фильтр. За 3 часа можно удалить слой толщиной 15 см. Колодец считается очищенным, когда фильтр перестанет засоряться.

Использование грейфера

Захват ила происходит при ударе ковшей о грунт. При чистке дна грейфером не нужно спускаться в шахту, работу может выполнить 1 человек.

Чистим с помощью грейфера

С помощью грейфера дно можно очистить за 1-2 часа. Устройство должно располагаться на дне так, чтобы вокруг него оставалось свободное место, поэтому его выбирают в соответствии с размерами шахты.

При диаметре колец колодца 80 см подойдет грейфер такого размера:

• длиной (в раскрытом виде) 54-60 см;
• высотой 54-60 см;
• шириной 28-30 см;
• весом 12-15 кг.

Объем такого устройства — 15-18 л, оно может захватить 8-12 л грунта.

Особенности конструкции

Грейфер представляет собой ковш, состоящий из 2-4 смыкающихся подвижных частей (челюстей), устройство которых позволяет работать в глубину без расширения границ обрабатываемого участка. Он заглубляется в илистое дно и при соединении створок захватывает отложения.

Конструкция для черпания в колодце имеет такие особенности:

• центральной частью ковши соединены на продолговатом шарнире, который их сводит;
• приспособление подвешено на цепи или тросе;
• для лучшего захвата отложений челюсти снабжены зубьями высотой и шагом 20-25 мм.

Грейфер изготавливают из металла. Наполненный мусором, его тяжело поднимать руками, лучше использовать подъемный механизм, представляющий собой 2 металлические опоры, к которым прикреплен барабан. Центральная цепь наваривается или укладывается на него. Грейфер не делают слишком громоздким: чем он тяжелее, тем мощнее требуется подъемное устройство. Но слишком малый вес ковша не обеспечит прижимную силу для захвата грунта.

Для чистки колодца лучше сделать устройство из 2 частей — оно проще в использовании и изготовлении.

Нужны чертежи и такие материалы и инструменты:

• листовая сталь толщиной 2 мм;
• цепь или трос, длина которых в 2 раза превышает высоту колодца с добавлением 2-3 м;
• болты №8 — 6 шт.;
• палец ролика;
• пружинный механизм;
• стержень-защелка;
• кольцо-фиксатор;
• ролик для троса;
• сварочный аппарат;
• резак.

Основные элементы грейфера, которые изготавливают самостоятельно:

• ковши;
• тяга;
• траверса;
• проушины для каната и для соединения тяг и траверс.

Канатные блоки, ролики и шарнирные сочленения могут быть выполнены на подшипниках качения или скольжения. Узлы подшипников обеспечивают уплотнителями, не требующими в дальнейшем технического обслуживания. Чем лучше заострены зубья грейфера, тем больше грязи они зачерпывают.

Правила его использования

Для чистки колодца применяют одно- и двухканатные грейферы, правила использования которых отличаются.

Особенности работы с одноканатными устройствами:

• подъем и соединение челюстей осуществляется одним канатом;
• каждая створка соединена шарнирно с нижним и верхним опорными основаниями (траверсами), при их сближении происходит смыкание челюстей, при удалении — размыкание;
• при выгрузке замок ковша раскрывается после полного опускания на поверхность, а если в конструкции предусмотрен разгрузочный тросик, блокировка снимается принудительно в любом положении устройства и в момент раскрытия головка сильно ударяет о верхнюю траверсу.

В двухканатной конструкции один канат поддерживает устройство, второй управляет смыканием створок, происходит это так:

• в момент опускания грейфера второй трос ослаблен;
• при соприкосновении с дном поддерживающий канат останавливается, а второй тянут вверх, чтобы обеспечить захват грунта и смыкание створок;
• после соединения половинок управляющий канат продолжают двигать вверх, а для снижения на него нагрузки и ускорения процесса в работу включается и поддерживающий канат.

Грейфер любого типа опускают в шахту с раскрытыми створками. После работы его моют и просушивают. Хранят в сухом месте.

Инструкция по очистке колодца грейфером

Чистят колодец так:

1. Откачивают воду, опускают грейфер.
2. Сразу после того как он опустится на грунт, начинают подъем.
3. Разъединяют створки, дают стечь воде.
4. Счищают песок с помощью небольшого шпателя.
5. Уплотнения подшипников и других деталей устройства должны исключать попадание смазочных материалов в источник во время работы.
6. При необходимости достают старый донный фильтр, промывают и устанавливают обратно или заменяют новым.

Во время работы воду из колодца надо периодически откачивать, тогда ковши будут глубже заходить в грунт. Поднятый груз лучше выбрасывать в специальную емкость, установленную чуть в стороне, чтобы она не мешала двигаться возле колодца.

Правила безопасности при чистке колодца

Если выбран ручной способ чистки, человек, спускающийся в шахту, для обеспечения своей безопасности должен иметь:

• 2 помощников, которые должны держать в поле зрения работающего внизу, переговариваться с ним, подавать инструменты, поднимать мусор и быть готовыми в любой момент оказать помощь;
• страховочный пояс, независимо от глубины;
• каску, непромокаемые сапоги и одежду;
• лестницу на подпорной платформе.

Нельзя спускаться на дно колодца с кем-то из помощников, т.к. в случае непредвиденной ситуации достать двух человек из шахты намного сложнее. Работая на дне, нужно часто менять положение ног, чтобы избежать засасывания.

Перед тем как спуститься в шахту, нужно убедиться, что в ней нет газов. Людям с болезнями легких и сердечно-сосудистой системы, а также страдающим фобиями, нельзя работать в колодце глубже 3 м.

При чистке насосами необходимо сделать следующее:

• перед началом работ замерить сопротивление изоляции обоих агрегатов — оно должно быть более 0,5 МОм;
• заземлить оба насоса;
• не допускать перекручивания кабелей и перегиба шлангов;
• исключить протечки воды на верхний (подающий) насос;
• работать в резиновой обуви.

Чистка дна грейфером наиболее безопасна. Чтобы не подвергать риску свое здоровье, нужно:

• подготовить площадку возле колодца — убрать посторонние предметы, выровнять;
• установить на лебедку тормоз-трещотку;
• работать в нескользящей обуви, каске и очках;
• соблюдать правила работы с грузоподъемными механизмами.

Профилактика колодца

Профилактика проводится весной и включает следующие работы:

• осмотр шахты и наружной части колодца;
• дезинфекция.

После зимы в стволе можно обнаружить трещины, смещение колец и другие повреждения. В этом случае планируют ремонтные работы.

Дезинфекция необходима, если:

• колодец был затоплен паводковыми водами и весенними ливнями;
• в воде обнаружены трупы мелких животных;
• из шахты пахнет гнилью;
• источником не пользовались зимой.

Самый простой метод профилактической дезинфекции — с использованием перманганата калия:

1. 1 ст.л. марганцовки в порошке растворить в 1 ведре воды, вылить в колодец и перемешать, поднимая и выливая воду из ведра, или другим способом.
2. Закрыть колодец и оставить на 5-8 часов.
3. Выкачать воду насосом.

Чтобы колодец и вода в нем оставались как можно дольше чистыми, проводят такие профилактические работы:

• при нерегулярном использовании хорошо прокачивают воду;
• устраивают глиняный замок и своевременно его ремонтируют;
• не оставляют источник открытым, чтобы избежать попадания листьев, веток, мусора;
• строят навес (домик);
• устанавливают комплексные фильтры.

Ультрафиолетовые лампы эффективно очищают воду и позволяют реже проводить профилактическую дезинфекцию с помощью химических реагентов.

Для обслуживания без специализированного оборудования потребуется инструмент, который позволяет выбрать ил и гряз, не спускаясь в шахту. Опускать нужно механизм с захлопывающимися ковшами, который после забора донных отложений поднимается наверх при помощи троса. Грейфер для чистки колодца несложный в изготовлении, и делается из подручных материалов.

Изготовление грейфера для колодца

Потребуется сварочный аппарат, разметочный инструмент и сырье.

Ковши для чистки колодца можно сварить из металла толщиной 2 мм. То же самое можно изготовить из старого газового баллона:

1. Достаточно вырезать детали болгаркой по заданным размерам, и сгибать металл и вовсе не придется. Торцы приварить нужно все равно. Рабочая грань, которая будет «вгрызаться» в дно, имеет зубья для большей эффективности при заборе ила.
2. Для соединения двух частей ковша между собой используют ролик. Его можно взять от другого, ненужного агрегата или изготовить самому. Вдоль продольной оси должно быть отверстие, чтобы вставить палец. Тягами служат шины, которые нарезаются на 4 части, в каждой из которых сверлятся отверстия.
3. Отходы выбрасывать не нужно. Из них изготавливают проушину для траверсы. На ней устраивают стержень-заглушку для прикрепления троса длиной порядка полуметра. Его задача – удерживать ковш раскрытым. Изготавливается спусковое кольцо.

Пользоваться таким устройством просто. Нужно привязать трос из стали или капрона. Можно использовать цепь. Главное, чтобы прочность позволяла поднимать наполненный грунтом грейфер. К одному концу троса прикрепляется проушина, расположенная на траверсе. С другой стороны конец вывести через ролик и сквозь траверсу. После этого грейфер для чистки колодца своими руками готов к работе.

Перед использованием из колодца выкачивают воду, причем полностью. Лебедка не нужна, если грейфер прикрепить к карабину, который удерживает колодезное ведро. Привод – ворот колодца. Защелку нужно взвести, чтобы спусковое кольцо находилось в положении, не позволяющем челюстям сомкнуться. В таком положении устройство опускается в шахту.

В действие приспособление для чистки колодца приводится, когда ударяется о дно. Защелка срабатывает, освобождая челюсти, которые при поднимании грейфера под собственным весом начинают смыкаться, зачерпывая грязь со дна. Устройство поднимается на поверхность, грязь вытряхивается, и процесс повторяется столько раз, чтобы очистить источник полностью.

<index>

Многие ошибочно полагают, что одним лишь строительством колодца можно на долгие годы обеспечить свой дом чистой питьевой водой. Даже самая ухоженная и защищенная конструкция со временем будет подвергаться заиливанию.Это означает, что без соответствующих очистных мероприятий вода очень быстро превратится из питьевой в техническую, то есть совершенно не пригодную для бытовых потребностей. Для поддержания естественного источника в надлежащем состоянии некоторые умельцы используют самодельный грейфер для чистки колодцев, который является аналогом рабочего механизма экскаватора или грузоподъемного крана, предназначенного для подъема сыпучих грузов.

Зачем и как часто нужно чистить колодец

Надежный колодезный домик, конечно, существенно ограничивает попадание мусора внутрь колодца, однако даже он не сможет полностью оградить воду от загрязнения. Упавшие листья, ветви, не говоря уже о мертвых животных и птицах, в результате процесса разложения вызывают значительное ухудшение качества воды. Скорость заиливания также зависит от характеристик водоносного горизонта. В мягком глинистом грунте ил образуется заметно быстрее, чем в твердых породах.Это замедляет поступление воды и, соответственно, уменьшает дебит источника.

Пренебрежение очистными процедурами может привести к полной потере колодца как источника питьевой воды

Специалисты рекомендуют очищать дно от ила не реже одного раза в пять лет. Однако в некоторых случаях чистка колодца с помощью грейфера или другого приспособления может понадобиться раньше, чему способствуютследующие симптомы:

• значительное помутнение воды в результате нарушения герметичности швов или плохой работы фильтрующего слоя;
• появление глинистых отложений на дне из-за попадания внутрь поверхностных стоков;
• существенное уменьшение дебита источника;
• заметное повышение уровня дна;
• ухудшение вкусовых характеристик воды.

Если был замечен какой-либо из данных симптомов, или более пяти лет не осуществлялись очистные мероприятия, тогда лучше не откладывать чистку в долгий ящик и провести ее в ближайшее время. Особенно в случае регулярного использования воды из колодца для питья и приготовления пищи.

Что собой представляет грейфер для колодца

Владельцы колодезных скважин хорошо осведомлены о проблемах, с которыми приходится сталкиваться во время ликвидации заиливания. Ручной способ очистки, основанный на применении ведра и лопаты, физически очень сложно осуществить на глубине более 20 метров. А если сюда прибавить еще и опасность дляжизни человека, тогда данная перспектива становится совсем не радужной.

Важно! На большой глубине высока вероятность скапливания опасных газов, которые могут привести к удушению. Поэтому крайне не рекомендуется спускаться в колодец, глубина которого превышает 10 метров.

С целью повышения безопасности и удобства работ для поднятия ила содна используется грейфер для колодца. Данное устройство представляет собой железный ковш, который, по сути, является мини-версией рабочего инструмента экскаватора.

Грейфер –грузозахватное приспособление, которое часто применяется в горнодобывающей промышленности и во время земляных работ, где необходим подъем сыпучих материалов на поверхность

Как правило, колодезный грейферный ковш – этоодно- или двухканатный механизм, снабженный «челюстями» для захвата донного грунта. С помощью каната устройство опускается в колодец и захватывает ил,после чего«челюсти» смыкаются, и грейфер поднимается. Благодаря таким несложным манипуляциям можно за несколько часов полностью очистить дно, даже не спускаясь вниз.

Грейферный ковш своими руками

Поскольку ковш для захвата илаявляется не слишком сложным механизмом, его можно сделать самостоятельно.Для этого ниже приведен чертеж грейфера для чистки колодца и подробная инструкция по изготовлению.

Чертежустройства

Общий вид и перечень деталей грейферного ковша

Общий вид и перечень деталей грейферного ковша:

1 – челюсть грейфера; 2 – ролик дляканата (троса); 3 –палецролика; 4 –канат; 5,7– болт М8 (всего 6 шт.); 6 – тяга (4 шт.); 8 – проушина для соединения тяг и траверсы; 9 – траверса; 10 – кольцо-фиксаторковша; 11 – стержень-защелка; 12 – пружинный механизм; 13 – проушина для каната

Инструкция по изготовлению

1. Согласно указанным ниже размерам из стального листа толщиной 2 мм вырезаются 4 полукруглых боковины с проушинами, в которых сверлятся отверстия. Далее вырезаются две пластины(полуднища)с зубьями на одной из сторон. Высота и шаг зубьев равняется 20-25 мм. Данным пластинам придается полукруглая форма в соответствии с радиусом боковин, после чего к каждой из них приваривается по две боковины.

Боковины и полуднищагрейфера для колодца

1. Два полуковша соединяются между собой с помощью стального ролика длиной 202 мм, диаметром 70 мм и отверстием через всю длину, в которое вставляется палец.

Ролик для соединения «челюстей» и движения тросаПалец ролика

1. Для изготовления тяг необходимо взять стальную шину толщиной 5-6 мм, порезать ее на 4 части (согласно размерам) и просверлить отверстия.

Тяга для ковша

1. Траверса делается из профильной трубы, а для проушин можно использовать отходы металла от предыдущих операций. На траверсе устанавливается стержень-защелка, к которой впоследствии будет подводиться дополнительный трос длиной 500 мм со спусковым кольцом, предназначенным для фиксации ковша в открытом положении.

Траверса со стержнем-защелкой

1. Спуск/подъем грейфера во времячистки колодца осуществляется стальным тросом, цепью или прочным канатом, длина которого подбирается в соответствии с глубиной колодезной скважины. Один конец троса крепится к проушине, расположенной на траверсе, а другой выводится через ролик ковша и отверстие в той же траверсе.

Чистка колодца с помощью грейфера

Собранный согласно чертежу грейфер для колодца можно сразу испытать в боевых условиях. Однакоперед удалением ила со дна источника следует извлечь всю воду. Это можно осуществить как ручным способом при помощи лебедки и ведра, так и механическим, используя дренажный насос.

Грейфер подвешивается на цепь или трос колодезного ворота. Захват ила осуществляется ковшом при спуске и ударе его о грунт. Вначале операции «челюсти» механизма разводятся, после чего взводится защелка, которая фиксируется кольцом.

Как это работает. Зацепленный за кольцо ковш фактически подвешен на стержне, поэтому не позволяет пружинному механизму распрямиться. Когда грейфер опускается на дно, воздействие кольца на стержень ослабевает, и пружина его выталкивает. Таким образом, «челюсти» освобождаются и сходятся под собственным весом, захватывая грязь и грунт.

Предложенные в статье габариты ковша дают возможность за один раз захватить около 1 ведра ила. Если позволяет диаметр, грейфер для чистки колодца можно сделать и большего размера, однако в этом случае понадобится модернизация устройстваподъема. Поскольку вес всего механизма вместе с набранным грунтом будет значительным, необходимо соорудить лебедку для поднятия груза или сделать стрелу, которая даст возможность высыпать ил в определенное место.

Самодельный ковш для удаления ила из колодца

Собрать грейфер для колодца своими руками не так сложно, как может показаться изначально. Для этого требуется лишь желание и умение работать с болгаркой и сварочным аппаратом. Сложность может вызвать сам процесс чистки, во время которого следует задействовать немало физических усилий, поскольку со дна придется доставать не одно ведро грязи. Поэтому в случае большого заиливания иногда целесообразнее обратиться к профессионалам.

</index>Используемые источники:

• https://vodakanazer.ru/vodosnabzhenie/kolodcy/grejfer-dlya-chistki-kolodcev-svoimi-rukami.html
• https://kolodetsoved.ru/kolodtsi/samodelnyj-grejfer-dlya-chistki-kolodtsa.html
• https://scvazina.ru/grejfer-dlya-chistki-kolodtsa
• https://vodatyt.ru/kolodec/greyfer-svoimi-rukami.html
• http://strmnt.com/dom/comm/d-water/kak-sdelat-grejfer.html
