Любая усадьба, будь-то загородная дача или частный дом, должна быть обеспечена водой. Без животворящей влаги не могут произрастать, радуя взор буйным цветением, и полноценно плодоносить никакие культурные растения. Скважина на воду своими руками, несмотря на кажущуюся грандиозность процесса – вполне реальная возможность добычи воды, которою можно осуществить самостоятельно без использования тяжелой буровой техники. Существует несколько способов бурения, которые достаточно просты в исполнении и не предусматривают применение дорого оборудования и значительных усилий.

Разновидности скважинных конструкций

Добыча воды может осуществляться путем применения разных технологий. Основные виды скважин на воду, применяемые для добычи живительной влаги:

• Обустройство колодца, который при наличии хорошего родника быстро наполняется и, являясь отличным накопителем воды, может вмещать до 2 кубометров воды;
• Фильтровая скважина на песок, которая представляет собой трубу d=100 мм, погруженную при помощи шнека на глубину 20-30 метров. На заглубленном конце трубы закреплена нержавеющая сетка, которая выполняет роль фильтра, находясь погруженной в песок крупной фракции.  Глубина скважины 10-50 метров, срок эксплуатации  – 5-15 лет.
• Бесфильтровая артезианская скважина, применяемая для добычи воды из пластов пород пористого известняка. Глубина скважины составляет 20-100 метров, срок эксплуатации – около 50 лет.

Точная глубина скважины на воду не может быть определена предварительно. Ориентировочно это будет глубина, как и у аналогичной скважины, пробуренной на соседних участках, или расположенного поблизости колодца. Поскольку возможны отклонения из-за неравномерности залегания почвенных слоев, приобретать обсадные трубы следует исходя из параметров обустроенных уже на участке источников водоснабжения, но с учетом небольшой корректировки.

Конструкция скважины на воду представляет собой своеобразный узкий колодец

Срок эксплуатации скважин напрямую зависит от интенсивности использования: чем чаще пользоваться конструкцией, тем дольше она прослужит

Бурение скважины ручным способом

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

Самый простой способ пробурить скважину для воды – роторный, который осуществляется путем вращения бура

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным – водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину. Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров.

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается  и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Свежие записиКакой дом построить: сравниваем газобетон, керамзитоблок или силикатный блокПосадка винограда осенью как альтернатива весне: в чём выгода?Технология обрезки вишни осенью: схемы и инструкции для начинающих

Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Вот видео-пример проведения разведывательного бурения таким способом:

Нюансы установки обсадных труб

Вырытая скважина  под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб. При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали.

Скважина на воду своими руками может быть «обсажена» также стальными или пластмассовыми трубами

“Обсадка” трубы необходима:

• для предотвращения осыпания стенок при бурении;
• для исключения засорения скважины при эксплуатации;
• для перекрытия верхних водоносных слоев с плохой водой.

На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

Оголовок представляет собой бак с закрывающимся люком с диаметром отверстия, позволяющем беспрепятственно иметь доступ к водозаборной скважине

Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

</index>

Чтобы организовать на участке источник собственной питьевой воды, можно пригласить бригаду и оплатить услуги. Но для умелого мастера скважина своими руками без оборудования – это вполне посильная задача.

Процесс займет немало времени и потребует усилий, но позволит сэкономить много денег. С чего начинать и какие инструменты могут пригодиться для бурения? Обо всем этом поговорим в нашей статье. Также рассмотрим виды скважин, которые можно соорудить своими силами без специального оборудования.

Виды водозаборных выработок

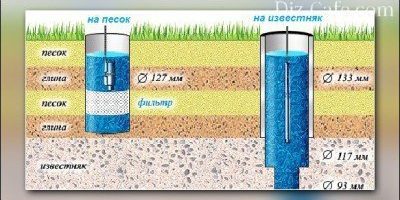

В зависимости от глубины пролегания воды выделяют три вида скважин:

• на известняк, нередко бывает напорной, т.е. артезианской;
• на песок, она же безнапорная или фильтровая;
• абиссинский колодец или скважина-игла – упрощенная разновидность скважины на песок.

Артезианские сооружения считаются недоступными для самостоятельного бурения. Пролегают они глубоко, более 40 метров, высока вероятность, что придется проходить достаточно твердые слои. Без мощного бурового станка и оборудования здесь не обойтись. Такие скважины дают много воды, нередко их заказывают в складчину для нескольких участков сразу.

Фильтровые скважины – самый распространенный вариант. Водоносный слой залегает в песчаных горизонтах. Глубина бурения составит около 20-40 метров. Воды такое сооружение дает обычно достаточно, чтобы покрыть потребности средней семьи и обеспечить хозяйство.

Тип скважины зависит от ее глубины и характера пролегания водоносного слоя. Чаще всего сооружают фильтровую скважину, которая более производительна, чем абиссинский колодец, и не такая затратная как артезианское сооружение

Абиссинские колодцы – это вариант для тех, кому повезло с водоносным слоем, залегающим близко к дневной поверхности. В грунт забивают длинную трубу с острым наконечником. Сверху ставят насос или колонку.

Такое сооружение дает не слишком много воды, поэтому иногда делают две или три скважины.

Подготовка места и оборудования

Перед началом работ нужно выбрать:

• место и тип скважины;
• метод бурения;
• диаметр обсадной трубы;
• насосное оборудование;
• инструменты для выполнения работ.

Начать лучше всего с опроса ближайших соседей, которые уже соорудили скважину. У них можно узнать примерную глубину залегания воды, особенности грунта и т.п. Не помешает спросить, не осталось ли у них инструмента для бурения, который можно одолжить.

Погружной насос выбирают, исходя из размеров обсадной трубы, дебета скважины, потребности в воде и других показателей, продумать этот момент нужно еще до начала бурения, чтобы сооружение не было слишком узким для оборудования

Тип скважины станет очевидным после такого разговора. Скорее всего, это будет вариант “на песок”. Место определяется санитарными нормами. Нужно сделать источник воды поближе к дому и как можно дальше от выгребной ямы, септика, животноводческих помещений и т.п. Абиссинский колодец иногда ставят даже в подвале дома.

Диаметр обсадной трубы и насосное оборудование нужно подбирать одновременно. Самыми эффективными считаются погружные насосы. Разница между диаметром устройства и стенками обсадной трубы должна составлять хотя бы 5-10 мм.

Инструмент и методы бурения

Чтобы выбрать грунт из шахты, предназначенной для обустройства скважины, используют шнековый бур или желонку. Бур вращают, желонку бросают сверху вниз. Иногда чередуют эти методы, чтобы проходить разные по составу и свойствам горные породы.

Связные грунты, к которым относятся суглинки и супеси, бурят шнеком или полой трубой – стаканом, несвязные – пески, гравий, галечник проходят желонкой, т.к. шнеком их невозможно извлечь.

Шнековый бур вращают, углубляя его примерно на полметра, затем извлекают на поверхность, освобождают от грунта и снова опускают в шахту. Желонку несколько раз бросают вниз на забой, чтобы ее внутреннее пространство наполнилось грунтом, извлекают, очищают, а затем продолжают ударно-канатное бурение.

С желонкой можно проводить также так называемое гидробурение. Принцип работы тот же, но в забой подается струя воды под напором. Она размывает грунт, а желонка формирует цилиндрическую шахту под одновременно с бурением устанавливаемую обсадную трубу. Смесь воды и грунта откачивается насосом.

Шнековый бур используют при создании фильтровых скважин, наращивая штанги. Это эффективный инструмент для прохождения разных слоев грунта

Воду можно использовать и при шнековом бурении, когда приходится проходить сложные участки. Воду льют в шахту, грунт становится мягче, его легче бурить и извлекать. При гидробурении есть опасность занести в скважину загрязнения. Этот момент нужно учитывать, когда наступит время промывки и раскачки сооружения.

Используют разные виды буров, например:

• змеевик, особенно эффективный на глинистых грунтах;
• бур-ложка, подходит и для песка, и для глины;
• бур-долото, полезен для твердых слоев.

Можно купить готовый бур, садовый или рыбацкий, главное, чтобы он был достаточно прочным и соответствовал по размерам обсадной трубе. Промышленные изделия обычно позволяют делать отверстия 40-50 мм.

Если этого недостаточно, можно сделать инструмент самостоятельно. Для этого части стального диска приваривают под подходящим углом к стальному стержню. Края диска следует заточить. Ложковый инструмент делают из свернутого стального листа или из куска трубы.

Желонку для бурения сделать не сложно, подойдет кусок металлической трубы с заостренным краем. Клапан на шарнире или шариковый делают для легких грунтов или плывунов

Желонки бывают разных видов: с клапаном в виде шарика, с прижимным клапаном и вовсе без клапана. Последние уместны на плотных слоях.

Грунт набивается внутрь “стакана” и не выпадает из него, поэтому клапан здесь не нужен, актуальнее острая кромка внизу.

Размеры желонки должны быть умеренными, чтобы она достаточно сильно врезалась в грунт при падении, но чтобы ее не слишком тяжело было доставать

Вдоль такого инструмента делают узкие прорези. В них удобно вставлять прут, чтобы освободить полость от вязкого содержимого.

Тренога, лебедка, буровые штанги

Чаще всего для самостоятельных бурильных работ используют треногу. Такое сооружение можно купить или сделать из металлических балок, деревянного бруса и т.п.

Оно должно быть достаточно большим, чтобы под ним могли свободно перемещаться два человека, и достаточно прочным, чтобы выдерживать груз оборудования с набитой в него разрушенной горной породой.

Тренога с блоком и лебедкой может заметно облегчить буровые работы. С помощью такого приспособления удобно поднимать инструмент на поверхность

В верхней точке треноги ставят блок, через который пускают трос, прикрепленный к лебедке. С помощью такого оборудования будет намного проще доставать оборудование из шахты, чтобы освободить его от грунта. Лучше использовать лебедку с электромотором.

Буровые штанги прикрепляют к буру и постепенно наращивают. Используют элементы с замковым или с резьбовым соединением. Оно должно быть надежным, чтобы штанги не оборвались при извлечении грунта на поверхность.

Для шнека тренога тоже нужна, потребуется еще направляющая конструкция из обсадных труб, чтобы инструмент двигался строго вертикально. Чтобы наращивать штанги и разбирать буровую колонну для извлечения бурового снаряда также потребуется тренога или металлическая рама.

Работу лучше проводить вдвоем или втроем, в одиночку бурить скважину сложнее. Чтобы ускорить процесс шнекового бурения, некоторые используют электробур мощностью от 1 кВт.

Интересным вариантом может стать и применение малогабаритной буровой установки. Стоит такой прибор дорого, но при желании его можно арендовать. У нас на сайте есть подробная инструкция по изготовлению буровой установки своими руками.

Инструкции по устройству скважины

Рассмотрим, как соорудить скважину безнапорного типа и свкажину-иглу, имея под рукой лишь подручные материалы.

Вариант #1 — бурение скважины “на песок”

Чтобы пробурить скважину, выполняют следующие основные операции:

1. Выкапывают яму с размерами примерно метр или полтора.
2. Устанавливают треногу.
3. Закрепляют лебедку.
4. Ставят бур и углубляют его примерно на полметра.
5. Извлекают инструмент и очищают его от грунта.
6. Продолжают бурение, постепенно добавляя буровые штанги.
7. При необходимости меняют бур на долото или желонку.
8. Работы ведут до обнаружения водоносного слоя.
9. Бурение продолжают до появления водоупорного слоя.
10. Выполняют раскачку скважины, промывая ее с помощью насоса.
11. Опускают насосное оборудование, обустраивают оголовок.

Просторную яму на первом этапе выкапывают, если для обустройства оголовка предполагается устраивать кессон. В других случаях можно просто пробурить шурф примерно на метр в глубину, чтобы задать направление конструкции. После этого можно продолжать работу и буром, и желонкой.

Шнек лучше всего вращать под нагрузкой. Делают это вдвоем: первый проворачивает штангу, удерживая ее разводным ключом, второй наносит удары кувалдой по штанге. На буровые штанги следует нанести разметку, это поможет понять, сколько грунта уже пройдено, когда пора вынимать инструмент на поверхность.

Когда грунт станет мокрым, нужно продолжать бурение, чтобы достичь более плотного водоупорного слоя. Но обсадная труба не должна в него упираться, если она опустилась слишком низко, ее нужно поднять, чтобы край был примерно по центру водоносного слоя.

Чтобы бурение проходило эффективно, следует использовать подходящий инструмент:

• для глинистых грунтов лучше брать бур-змеевик, подойдет также стакан или ложковый инструмент;
• на песках предпочтительнее желонка и бур в виде ложки, работа пойдет быстрее, если дополнить его водой;
• твердые слои разбивают долотом, плоским или крестообразным;
• на плывунах хорошим решением станет применение желонки с клапаном;
• галечные пласты удобно разбивать долотом, а затем вынимать желонкой, здесь тоже может стать уместным применение бурового раствора.

После того, как обсадная труба установлена, следует опустить вниз фильтровую колонку. Можно купить такую конструкцию или сделать самостоятельно. На кусок обсадной трубы наносят перфорацию, а сверху эту часть закрывают фильтрующей сеткой. Фильтр защищает воду и насос от песка.

Для разрушения скальных грунтов используют бур-долото. Разбитую породу затем выбирают с помощью бура-ложки, желонки или другого подходящего инструмента

Обсадную трубу ставят одновременно с проходкой, независимо от того, каким снарядом бурился грунт. Одновременно скважину промывают: подают внутрь струю воды и отводят вернувшуюся с забоя жижу в вырытый рядом со скважиной зумпф.

Теперь проводят раскачку скважины, т.е. откачивают из нее большое количество воды, пока не получат чистую струю. Процедуру можно выполнить насосом, прочистив перед этим забой желонкой.

Не стоит брать для раскачки погружную модель, предназначенную для чистой воды. Нужно задействовать оборудование, способное качать воду с большой примесью песка и глинистых частиц.

После окончания бурения нужно промывать скважину, пока не будет получена устойчивая струя чистой воды. Через три-пять дней после начала активной эксплуатации следует взять пробу воды для анализа

Альтернативный вариант – недорогой насос, который легко ремонтировать, например, “Малыш” или “Ручеек”. Иногда приходится задействовать несколько насосов, поскольку из-за повышенной нагрузки устройство может просто сгореть. Если на участке нет электроэнергии, можно использовать ручной насос.

После этого остается опустить вниз насосное оборудование, обустроить оголовок и подключить шланг к водопроводу.

Вариант #2 — создание абиссинского колодца

Создание такого сооружения проводится принципиально иначе, здесь не нужно вынимать грунт. Узкую трубу, заранее снабженную фильтром и острым наконечником, просто забивают в землю, пока не появится вода. Эта труба и станет обсадной колонной.

Абиссинский колодец можно пробить вручную, без использования лебедки с тросами для перемещения бабки, но это очень трудоемкий вариант

Можно купить готовый комплект или сделать его самостоятельно. На первой в буровой колонне трубе делают перфорацию и обматывают эту часть проволокой или затягивают сеткой. Между следующими за ней трубами и этим фильтром нужно поставить обратный клапан.

Его просто сделать из диафрагмы и стального шарика. К нижнему краю фильтра следует приварить конус. Его диаметр делают чуть больше, чем у трубы, чтобы защитить конструкцию от повреждений во время продвижения в толще грунта.

Готовую трубу вбивают в грунт, постепенно наращивая ее длину буровыми штангами. Их прикручивают или приваривают. Соединение должно быть очень надежным. Конечно, бить прямо по верхней части трубы нельзя это ее повредит.

Для сооружения абиссинского колодца понадобится труба с фильтром и заостренным наконечником, которую можно купить или сделать самостоятельно. Звено с фильтром забивают первым, затем наращивают ствол следующими трубами-звеньями

Поэтому после того, как труба с иглой установлена вертикально, к ней прикрепляют подбабок. На эту площадку ставят бабку – стальной или бетонный груз с отверстием для трубы. В верхней части трубы нужно поставить блок. Через него пропускают два троса, которые крепят к бабке.

Теперь нужно поднять бабку с помощью лебедки и бросить ее вниз, повторяя эту операцию, пока подбабок, закрепленный на трубе, не достигнет уровня земли. После этого присоединяют буровую штангу, переставляют подбабок и блок, а затем снова бросают бабку.

Когда в трубе появится вода, значит, фильтр заглубился в водонос, работы можно считать оконченными. Трубу обрезают, ставят электрический или ручной насос. Подбабок можно оставить, он пригодится, когда абиссинский колодец засорится и нужно будет извлечь иглу из грунта для очистки или ремонта.

У нас на сайте есть подробная инструкция, описывающая технологию устройства скважины-иглы.

Выводы и полезное видео по теме

Самостоятельное бурение желонкой:

Создание скважины вручную буром со штангами:

Как сделать абиссинский колодец:

Создать скважину самостоятельно сложно, но это возможно. Каждый случай бурения индивидуален, нельзя точно предсказать, как поведет себя сооружение во время работ и в процессе эксплуатации.

Но при соблюдении технологии можно обеспечить участок источником воды, который прослужит несколько десятилетий.

Имеете опыт собственноручного бурения скважины? Расскажите, какие инструменты вы использовали для этого и сколько времени вы потратили? Пишите свои рекомендации, добавляйте фото скважины в блоке под этой статьей.

Если вы только думаете над сооружением скважины и у вас остались вопросы после прочтения нашего материала, задавайте их нашим экспертам.

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.

Скважина на песок

Делается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.

Подойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.

Внимание: Если вы живете не постоянно на даче и вам вода надо только для полива, тогда смело можете делать такую конструкцию

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

• Когда вода прозрачна на тридцать сантиметров в глубину;
• Когда примеси нитратов не превышают 10 мг/л;
• Когда в одном литре воды содержится не более 10 кишечных палочек;
• Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

• Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
• Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
• Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
• Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Внимание: В случае если вода залегает неглубоко, бурение можно производить без вышки. В данном случае пользуются специальными укороченными штангами в полтора метра длиной

Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Подбираем инструменты и материалы

Бурение производится с помощью следующих буровых головок:

• Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
• При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
• Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
• Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Как самому пробурить скважину для воды различной глубины

Любой дачник не может работать без постоянного источника воды. Ведь она необходима для всего: полива огорода, собственных нужд, любых других работ. Поэтому первым делом владельцы пытаются решить вопрос с водопроводом.

Существует два выхода из ситуации – централизованная подача воды или индивидуальный источник. Но так как землевладения часто отдалены друг от друга, то первый вариант – это недешевое удовольствие. Так что приходится дачнику самому пробурить скважину для воды. Это нелегкая задача, так как многое в этом деле зависит от типа устройства скважины и, конечно же, особой технологии бурения.

Когда бурить скважину

Те читатели, которые по каким-то причинам не успели по осени обзавестись собственным источником воды на загородном участке либо они не довольны существующим источником воды, и они решили устраивать источник воды сейчас.

Правильное решение: разумный хозяин об этом думает не 1 мая, а 1 марта. Однако стоит заметить, что наиболее удачное время для бурения скважины — это время после окончания сезона (октябрь, ноябрь, даже декабрь). Март тоже неплохой период: в мороз по твердому грунту заезжать 15-тонной техникой на участок гораздо проще, чем в теплую погоду по мягкому грунту. Хотя бурить скважину, когда тепло, проще и технике, и людям. Сейчас снег начнет таять, и скважину бурить будет все труднее: даже трехосные буровые машины застревают в снегу, а когда начинают рыть землю, вообще «садятся».

Кроме всего прочего надо знать, что некоторые поселки дачные, коттеджные, где сами пайщики своими силами клали дороги, просто-напросто закрывают въезд для любой техники, кроме личного автотранспорта. Уговаривай не уговаривай, угрожай, оплачивай — бесполезно. Принято решение общим собранием — никакая буровая туда не въедет. В этом случае придется ждать окончания паводка, а может быть и даже до конца мая.

И еще очень важный момент при бурении скважины. Цена на бурение скважины непостоянна в рамках годового цикла. Трубные комплексы катают трубы постоянно, летом есть спрос, зимой спроса нет. Поэтому цена на трубную продукцию летом выше. Серьезные компании, закупившие трубы под новый год на всю свою прибыль, могут бурить какое-то время, используя более дешевые трубы. Динамика цен на ГСМ также влияет на общую стоимость. На хорошую скважину уходит до полутора-двух тонн бензина. Самые низкие цены на бурение — с середины октября по март. В конце марта они начинают расти. Например, для обустройства артезианской скважины, если говорить про регион Московской области, заказать бурение скважины на воду можно тут.

Неглубокая скважина на песок бурится обычно один световой день. Скважина глубинная бурится от двух до пяти дней. Если у вас стоит буровая и бурит скважину две недели, можете ее сразу гнать. Артезианские скважины, в принципе, без разницы, когда бурить, это колодцы нельзя копать во время паводка, понятно почему (они будут мелкие с водой, а потом вода кончится). Скважины на песчаные горизонты тоже.

Я за много лет так и не убедился в том, что они как-то активно сезонно наполняются водой. Если горизонт нормальный, он никогда не истощается летом. Только не надо путать верховодку и грунтовые горизонты. Верховодка — это сезонный водоносный слой, который возникает после снеготаяния и какое-то время держится наверху, а потом уходит вниз. А скважина строится на постоянный пласт, который никогда не иссякает.

Буровой шнек при бурении скважины на песчаный водоносный горизонт

Различные варианты скважин

Прежде чем перейти к бурению, необходимо разобраться, какова глубина залегания водного источника, и, располагая данной информацией, решать, какой тип скважины подходит больше всего. От этого зависит, какой план работы стоит выбрать. Реально выделить такие виды:

• абиссинский колодец (водоносный пласт на глубине 3-12 м);
• скважина «на песок» (не глубже 50 м);
• скважина «на известняк» (артезианская – до 200 м).

Первые два вида не вызовут особых трудностей по сравнению с последним, так как для такой большой глубины необходимы будут буровая установка и профессиональные рабочие.

Какую скважину выбрать? Все зависит от необходимого количества потребляемой воды. Если требуется небольшой расход, то выбирают первые два варианты, а если нужно от 10 кубов воды в час, то устраивают артезианский тип.

Особенности разных видов

Начать стоит с абиссинского колодца. Так как глубина тут не сильно большая (3-12 м), то необходимо учесть место расположения. Нужно позаботиться, о том, чтобы разместить скважину как можно дальше от потенциальных мест скопления грязи. То есть рядом не должно быть мусорных ям, компоста, которые могут загрязнить воду и сделать ее непригодной. Бывают случаи, когда твердые породы или галечники отсутствуют на данном участке, тогда остается один выход – пробурить источник прямо в подвале дома. Но тут может возникнуть ряд проблем, так как придется заняться оборудованием скважины ручными колонками и насосом, дабы была возможность добывать жидкость без лишних затрат электроэнергии.

Как уже отмечалось выше, песочную скважину можно прорубить на глубину не более 50 метров. Прежде чем заняться бурением, нужно составить план-схему, то есть выбрать подходящее место. Скважина должна быть как можно дальше от различных источников загрязнения. Под это понятие попадают даже баня или птицефабрика. Нужно также учитывать будущие постройки, так как перенести источник будет практически невозможно.

Начало работ как прорубить обычную скважину

Когда все моменты учтены, можно начинать выполнять поставленные задачи. Следуйте такому алгоритму:

Прослужит такой источник не более 10-15 лет. Но необходимо периодически проверять скважину для контроля чистоты жидкости.

Как пробурить артезианскую скважину

Сложнее всего дела обстоят с артезианским источником. Чаще всего он залегает в известняковом пласте. Но иногда, чтобы подтвердить свои предположения, дачник заказывает пробную скважину. Настоящий такой источник можно использовать для обеспечения водой несколько участков. Поэтому для экономии желательно договориться с парой соседей. Чтобы прорубить его, понадобятся такие инструменты:

• бур, составными частями которого есть колонковая труба, бурильная штанга, колонка для бурения, активная часть;
• металлический шнек;
• тренога;
• лебедка;
• несколько труб с разным диаметром;
• вентиля;
• кессон;
• фильтры;
• насос.

Необязательно покупать все эти инструменты, ведь они могут обойтись в целое состояние. Желательно взять их в аренду. Работа же проходит по такому алгоритму:

1. Выкопайте яму размером 1,5 м х 1,5 м. Облицуйте ее при помощи фанеры и досок, чтобы она не осыпалась.
2. Установите надежную буровую вышку, желательно из металлического или деревянного материалов, прямо над углублением. Затем закрепите лебедку в месте соединения опор. Это устройство применяется для подъема-спуска оборудования.
3. Выберете необходимый насос, который будет легко проходить в трубу.
4. Опустите фильтровую колонку, которая состоит из трубы, отстойника и фильтра. Но делать это стоит, когда необходимая глубина уже достигнута. Для того чтобы укрепить трубу, пространство возле нее засыпается песком. Параллельно с этим проведите закачивание воды в трубу, верхний конец которой герметичен.

Далее просто опустите насос, а затем для выведения воды из глубин необходимы шланг или водопроводная труба. Подключите еще и их. Для этого выведите трубу и приварите ее к оголовку кессона. Далее установите вентиль, который будет регулировать уровень поступления воды – и ваша скважина готова.

Бурение

Самый простой способ — шнековый, с использованием бура. Для неглубоких скважин использование вышки не потребуется. Весь процесс осуществляется двумя или тремя людьми, так как при вращении бура нужно прикладывать много силы.

Перед началом работ, нужно выкопать небольшую ямку. Это даст буру направление и поможет врезаться в грунт. Первые витки можно сделать и одному, а вот дальше потребуется помощник. Как только бур заглубится на всю длину, его аккуратно вытаскивают и очищают от земли.

Во время бурения его придется постоянно извлекать и очищать. По мере необходимости длина бура увеличивается дополнительными штангами.

Бурить нужно до тех пор пока не появится вода. Подсказкой будет появление мокрой земли. Однако не стоит сразу прекращать работу, обычно первый слой воды — грунтовый. Бурить же необходимо до водоупорного слоя, что обеспечит хороший приток воды.

После того, как доберетесь до водоносного слоя, нужно насосом откачать грязную воду. Откачав 40 — 50 литров скважина очиститься. Если вода все равно будет грязной, можно еще углубиться на пару метров.

Устройство

По окончанию бурения скважину надо обустроить. Для ее обустройства следует использовать обсадные трубы — асбестовые или пластиковые.

Для надежного крепления трубы должны иметь посадочные кольца. После установки, их засыпают керамзитом или гравием.

Скважина под воду — методы бурения

Шнековый метод — самый простой и дешевый способ. Основан на применение шнека (винта). Недостатком такого метода является то, что бурение возможно только мягкой и сухой почвы.

Роторное — производится бурильной сваей, внутри которой вращается специальный вал с долотом. Измельченный грунт извлекается с помощью вымывания.

Ударно — канатный метод бурения — самый медленный и трудоемкий. Однако, считается самым качественным. Срок службы будет более 50 лет. Скважина в этом случае делается при помощи тяжелого снаряда для дробления породы. Из недостатков можно отметить — высокую цену работ.

В заключении стоит отметить, что бурение лучше доверять профессионалам. Ошибка при бурении может привести к поломке оборудования или загрязнению самой скважины. Однако, обладая нужными знаниями и если есть оборудование, то скважину можно сделать и своими руками.

Посмотрите видео: Бурение скважины своими руками за 2 дня

На что нужно обратить особое внимание при бурении скважины

В договоре условия приемки работ должны быть четко прописаны: проверяются качество воды, количество воды и глубина скважины. Заказчику обязаны продемонстрировать вытекающую из скважины воду. Ее количество легко измерить при помощи ведра и секундомера на часах. Вода должна быть визуально прозрачной. В ней допустима некоторая мутность, но песка, песчинок, скажем, на бутылку воды больше чем одна столовая ложка быть не должно.

Скважину промеряют до дна. Глубину скважины заказчик должен обязательно принять на месте. Есть разные способы: грузик на веревочке, промаркированной по метру; буровые штанги и др. Недобросовестные бригады предлагают следующее: «Мы бурим на 20 метров, для фирмы напишем, что 15, а 5 ты нам платишь по другому тарифу». Поэтому серьезные компании в договоре прописывают, что при несоответствии указанной глубины скважины с фактической никаких гарантий заказчику не предоставляется.

Бурение скважины установкой УРБ 2А2

Бывает так, что скважина пробурена, а воды нет. Здесь два варианта: ее просто нет, либо буровики не смогли ее по каким-то причинам получить. Получилась, так называемая — сухая скважина. Нормальные компании всегда предупреждают, что есть опасность получить «сухаря», когда заказчик ничего не узнал, соседей не опросил.

Колодцы — это не скважины, в колодцах всегда будет вода, они работают за счет широкого дна, достаточно небольшого слоя песка — вода будет. Скважина работает боковыми стенками, фильтром, и нужно не полметра песка, а метров 5-7, чтобы скважина начала работать. Такого слоя песка может не оказаться на участке. Например, на 50% территории Московской области пески залегают пятнами. Здесь есть линза песка, а дальше она заканчивается, и никак внешне она не обозначена.

Как с этим бороться? Четче работать с соседями, выяснять, искать хорошего геолога, поднимать каталоги, карты. Или бурить скважину на артезианскую воду, которая есть повсеместно.

Если бригада не справилась. Причинами могут быть сложные условия бурения (валуны, крупный обломочный материал, щебенка, гравий), но чаще это плохой буровой инструмент, изношенная техника, неопытный мастер. Как с этим бороться? Не пытаться всеми силами сэкономить, а обращаться в серьезную компанию.

Выбор места

Скважина — конструкция капитальная, и к выбору места где она будет находиться следует подходить с особой особой тщательностью. Есть несколько нюансов которые стоит учитывать при ее расположении. Ведь именно от ее расположения будет зависеть качество воды.

1. Место должно быть доступно, чтобы в случае проведения ремонта, к скважине можно было беспрепятственно подойти или подогнать технику.
2. Она должна быть защищена от загрязнений, и соответствовать всем санитарным нормам.
3. До начала работ необходимо убедиться в наличии близкого расположения подземных источников воды.
4. Скважина должна располагаться не ближе 4 м от фундамента дома и на удалении 20 метров от септика.

Инструменты

Для того, чтобы обзавестись скважиной на своем участке, нужен такой инструмент как: специальный шнек удлиняющими коленьями. На его кромки можно приварить заточенные по краям напильники. Это дополнение улучшит работу заводского бура.

Видео: Как пробурить скважину вручную

Кроме этого понадобятся:

</ol>

• обсадные трубы (асбестоцементные или пластиковые);
• шланги;
• лопата;
• тележка для вывоза грунта;
• бурильная вышка.

Где бурить скважину

Пробуренная скважина никуда не переносится — это не дом, не гараж, не палатка, не барбекю. Существуют три незыблемых правила для выбора места бурения скважины.

Первое. Чтобы удобно было работать буровикам. Должна быть ровная или слабонаклонная площадка примерно 4 на 8-10 метров прямоугольной формы, на которой помещается трехосная машина, над которой нет проводов (мачта поднимается на 8 метров вверх), под которой нет коммуникаций и которая от строений, фундаментов зданий, корней деревьев, забора удалена на 3 — 4 метра.

Второе правило. Чтобы удобно было пользоваться скважиной. Она должна быть пробурена как можно ближе к месту потребления воды (к котельной, бане, кухне), чтобы не надо было копать по всему участку многометровые бестолковые траншеи.

И третье правило. Чтобы скважина была пробурена в месте, пригодном для заезда техники на нее повторно для проведения ремонтных работ в рамках гарантийного срока. Любой ремонт скважины (углубить, переобсадить, промыть, поднять упавшие предметы) выполняется только буровой машиной, руками там делать нечего. Если такой подъезд невозможен, ни одна компания гарантий выполнять не сможет. Если же скважина находится в кессоне, для того, чтобы машина опустила буровой инструмент сквозь кессон, крышка колодца и скважины должны находиться на одной оси.

Рабочая площадка при бурении установкой УРБ 2А2

Скважина – это необходимый питьевой источник, чтобы организовать жизнь в загородном доме, на строительной площадке и прочее. Как следствие, добыча воды является первостепенной задачей и при строительстве дачи. Способы и технологии добычи разнятся, исходя из глубины их расположения и типа источника.

Виды

1. Артезианская.
2. На песок.
3. Абиссинская.
4. Водозаборная.
5. Нагнетательная.
6. Пьезометрическая.
7. Дренажная.

Артезианская

Изготавливается для больших домов. Глубина может достигать 100 метров и более. На даче обустраивается обсадной и эксплуатационной трубой. Первая имеет диаметр 159 или 133 мм. Вторая 133 или 117 мм. Диаметр скважины определяется из потребностей.

Принцип. Вначале забивается обсадная. В нее помещается эксплуатационная и глубинный насос.

Плюсы:

• Высокая производительность.
• Продолжительный эксплуатационный срок.
• Стабильный уровень.

Минусы:

• Высокая стоимость.
• Продолжительное изготовление, до 7 дней.
• Использование дорогой очистной системы по причине высокой минерализации.
• Применение крупногабаритной техники.
• Необходим пакет разрешительных документов.

На песок

Глубина определяется уровнем залегания водоносного слоя. Водяная скважина на песок располагается во втором межпластовом слое. Жидкость скапливается в песчаных отложениях. Ее глубина может быть минимум 15 м и максимум 30 м. Изготавливается она преимущественно шнековым способом бурения.

Принцип действия. Диаметр источника составляет 100 мм. На дно кладется специальная фильтрующая трубка. Впоследствии она может засориться и придется бурить заново. Наверх жидкость подается при помощи насосного оборудования.

Полезно знать: при постоянном использовании прослужит до 20 лет — это в лучшем случае.

Плюсы:

• Минимальные вложения средств.
• Простая конструкция позволяет выполнить ее своими руками.
• Возможность использования небольших буровых установок.
• Возможность пробурить в любом удобном месте.
• Нет необходимости сооружать сложную фильтрационную систему.

Минусы:

• Эксплуатационный срок.
• На производительность влияет уровень залегания воды.

Абиссинская

Абиссинская скважина под воду представляет собой небольшой источник, который можно изготовить на территории частного дома, гаража и другого крытого помещения. Жидкость добывается из глубины около 15 метров. Преимущественно вода питьевая и чистая. Имеет благоприятный минеральный состав.

Принцип действия. В основе лежит дюймовая труба. На ее нижнем конце закреплен специальный фильтр, буровой элемент – игла. Труба забивается в грунт, а сверху устанавливается насос, создающий вакуум.

Плюсы:

• Изготавливается своими руками.
• Не нарушает ландшафтный дизайн.
• Отсутствует потребность в аренде спецтехники.
• Насос выносной или находится в кессоне над самим источником.
• Работа займет около 1 дня.
• Исключается заиливание.
• Производительность до 3 куб/ч.
• При необходимости можно легко демонтировать и переместить в другое место.

Минусы:

• Ограничение по глубине.
• Необходимо постоянно эксплуатировать. В противном случае придется производить прокачку, что является трудоемким процессом.

Водозаборная

Изготавливается в известняковом или песчаном водоносном слое. В случае попадания на известняк источник будет глубоким, больше 40 метров. Это влечет дополнительные расходы по установке большего количества обсадной трубы. Несмотря на это, качество жидкости прекрасное. Она не подвергается никаким загрязнениям.

Принцип действия. Водозаборные скважины обязательно должны иметь проект, если речь идет о водоснабжении предприятий. Это касается и частного дома. Состоит система из одного или двух подъемов. На первый происходит монтаж гидротехнического оборудования, которое осуществляет подкачку воды.

Плюсы:

• Доставляется жидкость без загрязнений от поверхностных вод. В этот источник не проникает верховодка.
• При правильном обустройстве прослужит до 50 лет и более.
• Нет необходимости регулярно выполнять чистку.

Минусы:

• Процесс бурения сравнительно дорогой.

Нагнетательная

Используется для добычи нефтепродуктов, способом закачки жидкости в нужный пласт. Отталкиваясь от технологии разработки, источник может использоваться уже существующий.

Принцип действия. Устанавливается колонна обсадных. Внутрь обязательно опускается лифтовая труба, посредством которой происходит закачивание жидкости в пласт. В качестве арматуры используются задвижки, чтобы перекрыть поток воды. Освоение и организация нагнетательных скважин возможны в промышленных условиях.

Плюсы:

• Поддерживать стабильное давление в пласте.
• Самостоятельно задавать и регулировать темп отбора полезных ископаемых.
• Способность качественно вытеснять нефтепродукты из пласта залегания.

Пьезометрическая

Необходима для проведения контроля по изменению давления в пласте. Происходит это методом регистрации и фиксации уровня жидкости в стволе. Пьезометрические скважины осуществляют измерения посредством глубинного манометра. Основное назначение и сфера использования при добыче нефтепродуктов.

Дренажная

Является важным элементом всей дренажной системы. Она изготавливается параллельно с прокладкой труб в траншеях на участке, который требуется защитить от излишней влаги.

Принцип действия. Бурение дренажных шахт осуществляется на глубину водоносного горизонта. Благодаря этому жидкость сверху будет быстро уходить. Устройство этого источника должно быть таким, чтобы не нарушилась система естественной фильтрации.

Плюсы:

• Возможность оперативно отводить скопившуюся влагу на дачном участке.
• Исключить заболоченные места.

Недостатки:

• Если не соблюсти технологию по изготовлению фильтрации, то существует вероятность попадания в водоносный горизонт грязной воды.

Устройство и схема

На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.

Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.

Совет: пробурить скважину под воду возле деревьев с большой корневой системой затруднительно.

Когда это делать лучше?

Оптимальным временем года считается лето и теплая весна. Однако при использовании современного оборудования бурение осуществляется и в зимнее время. Если смотреть на этот вопрос в разрезе экономии, то именно зимой лучше всего бурить. Причина в том, что уровень грунтовых вод имеет минимальный показатель. Как следствие, намного проще пройти в водоносный слой.

Как своими руками пробурить на даче или в частном доме

Выполнить ряд подготовительных действий:

1. Выбранное место не должно быть самой нижней точкой на участке.
2. Уклон грунта не более 35 градусов.
3. При использовании специальных буровых установок важно организовать место для подъезда.
4. Площадка на дачном участке должна быть как минимум 4 на 9 м.

Совет: ручное бурение скважин на воду менее требовательно к подготовке, но, когда речь идет об использовании спецтехники, необходимо согласовывать все нюансы.

Инструменты и установки

Разные виды бурения скважин требуют использование различного оборудования. Выбор инструмента определяет характер почвы в вашем районе.

Используются следующие ручные буры:

• Шнековый. Необходим при роторном бурении в условиях мягкой глины и влажных супесей.
• Стакан. Нужен в канатно-ударном, в условиях облипающей и вязкой почве.
• Ложковый. Применяется в ударно-вращательном бурении, в условиях сыпучего и рыхлого грунта.
• Желонка. Используется в канатно-ударном, в условиях ила, осыпающейся почвы и тому подобное.
• Долото. Штанга для разбивания валунов.

Каждый бур имеет режущую коронку. Делается она из твердосплавной и закаленной стали.

Перед тем как пробить источник, происходит монтаж специальных установок:

• Ударно-канатная. Скорость бурения очень низкая. Принцип заключается в падающей желонке, которая под своим весом разбивает грунт. Она же и поднимает почву наверх. Представляет собой треногу с тросом. На веревку крепится желонка.
• Шнековая. Длина шнека достигает 2 метров. Процесс бурения происходит вручную и механизированно. Выполнив 3 оборота, почва извлекается наружу. Постепенно штанга наращивается. Мобильная установка позволяет обеспечить высокую производительность.
• С промывкой. Самая производительная установка. По сути, это бурение водой при использовании штанги с лопастным буром. За один час можно углубиться до 10 метров.

Способы

Сделать это без оборудования практически невозможно. Рассмотрим наиболее распространенные методы:

1. Шнековое.
2. Вращательное (роторное).
3. Ударно-вращательное.
4. Ударное-канатное.
5. Гидробурение.
6. Колонковое.

Не каждым из перечисленных способов можно выполнять бурение скважин вручную.

Инструкция пошагового бурения

Вы узнаете, как бурят скважину на воду многие домашние умельцы.

Шнековое

На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

Шнековый способ:

1. Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
2. Если грунт сыпучий, то стенки усиливаются деревянными щитами.
3. Шнековый бур проворачивается при помощи специального хомута или ключа.
4. Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
5. Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет — используется металлическая.
6. По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
7. За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
8. Чтобы облегчить ход бура в источник, можно подливать воду.
9. Устанавливается тренога с блоком для подъема бура.
10. Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

Совет: по мере погружения шнека контролируйте вертикальность; чтобы его выровнять, между стенкой источника и обсадной трубой вбиваются деревянные клинья.

Вращательное (роторное)

Инструментарий изготавливается самостоятельно. Обычно используется ручной бур, для которого применяется толстая сталь. Эта методика для неглубоких источников, не больше 15 метров. Ручной бур применяется в условиях мягкого грунта. Последовательность работы:

• Вращая бур, нужно постепенно погружать его в намеченном месте.
• Для удобств работы сверху крепится рукоятка на винтовых соединениях.
• По мере заглубления бура штанга наращивается резьбовым соединением.
• Предварительно снимается рукоятка, а после она надевается на очередную штангу также при помощи резьбы.

Ударно-вращательное

Специальный бур поднимают и с большой силой опускают. Таким образом разрыхляется почва, потом снаряд вращается и поднимается вверх.

Здесь могут использоваться разные буры. Все зависит от характера почвы. Суть технологии сводится к следующему:

1. На низ к штанге закрепляется бур.
2. Процесс бурения чередуется с его поднятием и сбрасыванием, а после прокручиванием.
3. Например, при использовании ложки грунт прилипает и удерживается в ее полости, а потом поднимается вверх.
4. Процесс разбивки породы осуществляется за счет режущей кромки при ее вращении.
5. Взятая порода ложкой извлекается из отверстия.
6. За один проход можно пройти до 400 мм.

Ударно-канатное

Это специальный снаряд, который опускается и поднимается на канате. По мере этого процесса почва извлекается наружу.

Порода разбивается специальным забивным стаканом, который падает с высоты. Нужно установить специальную вышку. Как правильно бурить:

1. Вначале монтируете буровую вышку. Она имеет три ноги.
2. Подготавливается забивной стакан для изъятия почвы.
3. Стакан тросом поднимается и опускается.
4. Летит вниз под своим весом и захватывает почву.
5. После этого стакан поднимается наверх.
6. Из него удаляется захвативший грунт.
7. По мере погружения стакана продвижение идет все глубже.

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Основным требованием является использование специальной установки для ручного скважинного гидробурения.

Последовательность гидробурения своими руками:

• В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
• Начинать работы лучше всего с утра.
• Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
• Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
• Далее по шлангам подается раствор к работающему буру.
• Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.

Колонковое

Подразумевает использование пустого стакана и постепенного его закручивания. Если в вашей местности отсутствуют твердые скалы, то данный способ бурения источника для водопровода оптимальный.

Плюс ко всему, технология простая, что позволяет выполнять работу без привлечения квалифицированных специалистов и особых технологических установок.

Технология самостоятельного колонкового бурения выглядит следующим образом:

• Пустотелый стакан вверх дном погружается в грунт.
• В нижней его части обязательно имеются резцы или коронка.
• По мере выхватывания породы она поднимается на поверхность по спиралевидному направлению.
• При ударе по стакану кувалдой с него полностью удаляется имеющийся шлам.
• По степени погружения стакана его можно нарастить.
• Обычно наращивается за один раз штанга длиной 1200–1500 мм.

Все соединения по длине колонны штанг должны быть жесткими и не иметь никакого зазора.

Обслуживание и эксплуатация

Один раз на протяжении года следует осуществлять проверку всей установки на предмет исправности. Вначале осматривается трубопровод. Если обнаружилась утечка, ее следует устранить. Рекомендуется проверять давление в системе, нужно отключить насос и открыть водозаборный вентиль. Необходимо убедиться в корректной работе насосного оборудования и гидробака. Автоматика должна функционировать исправно.

Особое внимание уделяется источнику в холодное время года. Необходимо побеспокоиться о том, чтобы зимой вода не замерзла. Обсадную трубу следует утеплить вплоть до уровня промерзания грунта в вашей местности.

Совет! Если источник используется посезонно, то ранней весной воду следует прокачать.

Заключение

Вы узнали, как сделать скважину. Исходя из удаленности водяного пласта в вашей местности, глубина источника для питьевой воды будет на разном уровне. Надеемся, что этот материал помог вам разобраться с тем, как забить скважину самостоятельно. В дополнение к этому рекомендуем просмотр схем и видеоматериала в конце этой статьи.

Гидро:

Читайте также:  Ошибки при прокачки скважины после буренияИспользуемые источники:

• https://diz-cafe.com/voda/skvazhina-na-vodu-svoimi-rukami.html
• https://sovet-ingenera.com/vodosnab/kolod-skvazh/skvazhina-svoimi-rukami-bez-oborudovaniya.html
• https://mr-build.ru/newteplo/kak-burat-skvazinu-na-vodu.html
• https://wodakachka.com/skvazhiny/burenie/vse-vidy-istochnikov-i-sposoby.html
