Сам заменил сливное устройство в унитазе — был очень удивлён, когда открыл бачок

Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Общие сведения

Устройство механизма сливного бачка унитаза:

• спускное отверстие
• переливная трубка
• крышки клапана с резинкой
• механизм наполнения бачка
• механизм слива

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

• плоскогубцы,
• запорный механизм,
• разводной ключ (двухдюймовый),
• ключи рожковые,
• кран водопроводный,
• отвертка,
• гибкий шланг,
• герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

• Наполнение бачка
• Спуск бачка

Инструкция пошагово

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Важно!

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

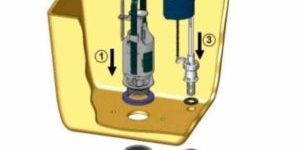

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки.

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

• Отсоединяем тягу с трубы перелива
• Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
• Регулируем положение механизма
• Устанавливаем трубку перелива на 2см выше уровня воды
• Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Монтаж унитаза должен производиться с соблюдением строгих правил. После монтажа основания и бачка приступают к установке сливного механизма в бачок унитаза.

Виды сливных механизмов

Простым вариантом механизма слива можно назвать старый образец «груши». Своей формой он напоминает вантуз. Вода постоянно давит на сливной сифон, плотно перекрывая отверстие внизу бачка.

Самыми распространенными считаются системы с одной кнопкой, а также двухрежимные механизмы. Сдвоенная кнопка позволяет осуществлять два режима эксплуатации:

• обычный – слив всего объема бачка;
• половинный – слив части воды.

Эти механизмы экономичны и расходуют значительно меньшее количество воды в сутки. Однако есть и недостаток – сложность конструкции. Такой механизм будет капризным в обслуживании. Запчасти будут дороже элементов для одной кнопки. Также многие владельцы подчеркивают частое возникновение неисправностей.

Установка слива

Подключите унитаз к канализации и проверьте герметичность системы. Нельзя забывать об установке сливного трапа.

После этого следует приступать к монтажу арматуры. Механизмы отличаются диаметрами и габаритами, однако, принцип монтажа у всех одинаковый. Технология состоит из нескольких простых пунктов:

1. установите на сливную систему прокладку, изготовленную из прочной резины;
2. поставьте устройство в бачок;
3. после этого прикрутите механизм гайкой из пластмассы;
4. наденьте железные либо пластмассовые шайбы и прокладки на болты для крепления;
5. установите болты в отверстия;
6. оденьте шайбы с другой стороны изделия и закрутите гайки;
7. на пластмассовую гайку наденьте специальный уплотнитель;
8. если используется новая гайка с новым уплотнением – дополнительная герметизация не нужна;
9. если прокладка уже использовалась на этом механизме, необходимо тщательно обработать изделие герметиком.

Собирая внутренности, нужно внимательно изучать состояние каждой детали конструкции. При проверке часто обнаруживаются дефекты литья. В таких случаях применяйте герметик. Он позволит избежать протечек, которые постоянно возникают после монтажа старых компонентов. Посадочное место уплотнителя следует аккуратно зачистить и обработать герметиком.

После этого можно приступать к монтажу самого бачка:

Сначала устанавливают бачок на площадку, а затем прикручивают элементы болтами. В процессе необходимо следить за правильным расположением установленного механизма, чтобы устройство слива для унитаза работало правильно.

Читайте также:  Замена бачка унитаза: как самостоятельно сменить старый бачок

Следующий шаг – крепление штуцера с клапаном и подсоединение рукава от системы водоснабжения. Установку крышки можно назвать самым простым заданием, поскольку она не требует дополнительных фиксаторов.

Монтаж кнопки. При использовании простого варианта конструкции с одной кнопкой установка не займет больше одной минуты. Если же задействуется механизм с двумя режимами слива воды – необходимо соблюдать правильный порядок крепления элементов. Сначала нужно вкрутить основание механизма. После этого устанавливается вторая кнопка, которая отвечает за половинный слив воды.

Не рекомендуется наматывать на резьбу сливного устройства дополнительные материалы. Посторонние уплотнители могут сместить элементы со штатных мест, что приведет к протечке.

Перекос деталей также может нанести повреждения основным деталям в процессе закручивания соединений. С помощью дополнительных материалов можно запросто сорвать резьбу.

По завершении монтажа всех деталей необходимо внимательно проверить всю систему. В рабочем состоянии не должно возникать никаких затруднений. Штуцер должен быть прочно прикрученным к пластиковой трубке подачи воды, а поплавок быстро перекрывать набор при достижении установленного уровня.

При необходимости можно отрегулировать уровень воды в бачке. Чтобы установить новые параметры, нужно:

• Настроить расположение стакана. Выполняется путем поднятия либо опускания устройства по направляющей.
• Монтировать поплавок и зафиксировать переливную трубку немного выше штатного уровня воды.

Малый смыв регулируется путем перемещения отдельного поплавка вверх или вниз. Чтобы установить правильное положение полного смыва будет достаточно закрепить рычаг и переместить заслонку от или до стакана.

Возможные трудности при монтаже

Часто приходится по несколько раз устанавливать бачок на унитаз, поскольку при монтаже сливного механизма допускаются ошибки. Распространенная из них – смещение уплотнительных колец. В результате – протечка при первом же наборе воды.

После того как конструкция будет собрана, унитаз подключают к системе водопровода. Если арматура не настроена, необходимо:

1. отсоединить тягу от трубки перелива;
2. отжать крепеж стакана;
3. сместить стойку в оптимальное положение.

При сборке механизма нужно следовать пошаговой инструкции, следить за правильным расположением уплотнителей и подбирать качественную арматуру.

Смотрите видео по теме:

Ручеёк, непрестанно стекающий в унитаз — признак того, что сливной бачок работает неправильно. Если не обращать внимания на ситуацию, то в конце месяца счёт за воду превысит все ожидания. Чтобы этого не произошло, необходимо проверить состояние сантехники и попробовать отрегулировать устройство. Если ситуация не улучшилась, может потребоваться замена сливного механизма в бачке унитаза.

Конструкция сливного бачка и особенности сливного механизма

</p>

Перед тем как приступить к ремонту, надо изучить устройство механизма. Слив работает по принципу гидрозатвора. Когда нажимают на рычаг или кнопку (штоковый или кнопочный механизм), открывается пробка. На воду действует сила тяжести, и она сливается в стояк.

</p>

Различают следующие виды сливных механизмов:

При каких неисправностях заменяют сливной механизм

Сменить весь механизм рекомендуется в таких случаях:

• повреждён рычаг (тяга) — отремонтировать деталь можно при помощи подручных средств, но такой ремонт не будет долговечным;
• вода постоянно набирается в бачок и сливается в унитаз;
• сломалось сразу несколько деталей и слив не работает.

</p>

Самостоятельная замена сливного устройства

Чтобы заменить смывной узел в бачке, необходимо подготовить:

• плоскогубцы;
• разводной или гаечный ключ;
• запасные детали или полностью новый механизм.

Все работы выполняются максимально аккуратно, поскольку отдельные детали очень хрупкие. Если прикладываются чрезмерные усилия, комплект может повредиться.

Пошаговая инструкция по замене сливного механизма в унитазе

Смывной механизм устанавливают таким образом:

1. Закрывают вентиль, через который в бак поступает вода, сливают остатки содержимого ёмкости.
2. Если унитаз с кнопкой, демонтируют этот элемент.
3. Снимают крышку бачка.
4. Снимают спускной рычаг.
5. Выкручивают спускной клапан с седлом.
6. Отсоединяют бачок, выкручивая крепежи, которые соединяют его с унитазом.
7. Вытаскивают пластиковую гайку, которая держала механизм.
8. Снимают прокладку, расположенную под бачком, промывают или заменяют её.
9. Прокладку возвращают на место.
10. Устанавливают механизм в сливной бачок, снизу прикручивают новую гайку.
11. Закрепляют бачок.
12. Регулируют расположение сливного рычага по высоте ёмкости.
13. Включают воду и наполняют бачок.
14. Регулируют настройки сливного механизма.
15. Устанавливают крышку на место.
16. Прикручивают кнопку.

</p>

Профилактика

Любое оборудование прослужит дольше, если его периодически чистить. Чтобы почистить устройство слива отсоединяют шланг, снимают бачок, демонтируют устройства. Затем их чистят от загрязнений, потом снова устанавливают на место. Чтобы детали меньше загрязнялись, на них не образовывался плотный известковый налёт, трубопровод оборудуют фильтром.

</p>

С заменой сливного механизма реально справиться самостоятельно. Это поможет сэкономить деньги на услугах сантехников.

Первоочередной задачей после установки унитаза на место и присоединения его к системе канализации является установка арматуры бачка. От правильной установки и качественного регулирования этого сантехнического оборудования будет зависеть бесперебойная работа всей системы. Арматура сливного бачка представляет собой устройство, обеспечивающее заполнение его водой после опустошения во время слива, автоматическое регулирование количества сливаемой воды и контроль ее перелива. Как правильно установить арматуру бачка, читайте в нашей статье.

Арматура бачка не сложна в устройстве и вполне может быть установлена своими руками

Устройство арматуры сливного бачка

Арматура для сливного бачка унитаза состоит из следующих компонентов:

• расположенного под углом спускного отверстия;
• переливной трубки, установленной сбоку от спускного отверстия;
• крышки клапана с резинкой;
• механизма наполнения бачка;
• механизма кнопки слива.

Перед тем, как настроить арматуру унитаза, рассмотрим ее основные составляющие.

Механизм наполнения бачка

Это устройство обеспечивает наполнение бачка унитаза водой до определенного уровня. В состав этого механизма входят:

• поплавковое приспособление;
• запорный клапан.

Поплавок, прикрепленный к металлическому или пластиковому рычагу, опускается или поднимается при изменении уровня воды в бачке. При наполнении бачка водой поплавок поднимается, достигая максимального уровня. Соединенный с ним рычаг перекрывает запорный клапан, и вода в бачок из системы водопровода не поступает. При сливе воды поплавок опускается, рычаг открывает доступ воды из трубы в бачок унитаза.

Механизм слива воды (спускной механизм)

Устройство выпускного клапана современного бачка унитаза

Спускной механизм предназначен для доступа воды из бачка непосредственно в унитаз. Составляющие части механизма спуска:

• сливной сифон;
• спускной рычаг (рукоятка).

Сифон герметично закрывает сливное отверстие, препятствуя утечке воды. Существует несколько разновидностей сифонов. Простейший вид сливного сифона – привычная всем «груша» – резиновый цилиндр, схожий по форме с вантузом. Устройство для слива воды в унитаз (поднятия «груши») чаще всего представляет собой либо рычаг, расположенный сбоку бачка, либо рукоятку на крышке, которую для осуществления спуска воды необходимо потянуть вверх. Более современный вариант спускного устройства – кнопка, которая располагается на передней стенке бачка. Устанавливается такой механизм чаще всего на бачках, которые встраиваются в стену.

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

1. Поставить на сливной механизм резиновую прокладку.
2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

1. Установить на площадку унитаза бачок и закрепить его гайками.
2. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
3. Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

1. От трубы перелива отсоединить тягу.
2. Отжать фиксатор стакана.
3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.
