Русская печь (духовая) — уникальное сооружение наших предков, которое не только греет, но и кормит, лечит, а также проветривает помещение. При многовариантности в деталях формы основные ее составляющие остаются неизменными. В статье мы рассмотрим конструкцию русской печи и ее порядовую кладку.
Еще до введения современной системы измерения традиционные размеры русской печи исчислялись в аршинах. 1 аршин примерно равен 71 см. В ширину печь имела 2 аршина, в длину — 3, а высота основного тела печи от основания опечья до лежанки составляла 2,5 аршина.
Конструкция русской (духовой) печи
В печи можно выделить три основные составляющие:
Фундамент.
Корпус.
Дымовая труба.
Фундамент
Наши предки использовали для устройства фундамента бутовый камень или перекаленный кирпич. Не отходя далеко от традиций прошлого, рассмотрим вариант бутобетонного фундамента под корпус печи.
Глубина заложения фундамента под печь зависит от свойства грунтов, отапливается ли здание в холодный период времени, каков уровень грунтовых вод. В случае непостоянного прогрева здания глубина подошвы фундамента предусматривается ниже глубины промерзания грунта в наиболее холодное время.
Русская печь своими руками: чертежи и порядовка 1 — подошва фундамента; 2 — бутовая кладка; 3 — глубина закладки; 4 — гидроизоляция; 5 — уровень пола; 6 — массив печи
Бутобетон состоит из бетонной смеси и бутового камня. Для фундамента достаточно использовать бетонную смесь М200. Бетонная смесь М200 получается при следующем составе:
цемент М400 — 1 часть;
песок — 2 части;
гравий или щебень фракции менее 3 см — 4 части.
Русская печь в старину и сегодня
Для изготовления бетона песок берется с минимальным количеством органических, глинистых, пылевидных, слюдяных примесей, которые значительно понижают прочностные и морозостойкие свойства бетона.
Вода вливается в сухую смесь цемента, песка и гравия постепенно, при постоянном перемешивании ингредиентов до достижения необходимой подвижности смеси. В этом случае объем воды примерно равен объему взятого цемента.
Фундамент под печь можно сооружать как с помощью опалубки, так и безопалубочным способом при плотных неосыпающихся грунтах и глубине подошвы фундамента менее 1,25 м. В случае безопалубочного устройства размер котлована должен соответствовать размеру фундамента. Под подошву фундамента необходимо уложить слой утрамбованного щебня толщиной не менее 10 см.
Бутобетонная кладка представляет собой процесс втапливания бутового камня в слой уложенного бетонного слоя высотой 20 см. Бутовый камень должен быть меньше 30 см, его погружают в слой бетона на глубину больше 1/2 его высоты. Зазор между укладываемыми камнями, а также между камнем и опалубкой составляет 4–6 см. Когда слой бута полностью уложен, настилается следующий слой бетона и процесс втапливания камня повторяется.
Для достижения полноценного качества бетонных работ перерывы в процессе устройства фундамента допускаются, только когда промежутки между камнями заполнены бетоном последнего слоя. В сухую, ветреную или жаркую погоду при перерывах в работе более суток для предотвращения быстрого высыхания поверхность бетона покрывают каким-либо материалом (можно толем) и 3–4 раза в день смачивают водой. Перед возобновлением работы поверхность последнего слоя очищается от загрязнения и смачивается водой.
Бутовый камень можно заменить обломками красного кирпича или кусками бетона, заполнителем же бетонной смеси может быть кирпичный щебень. Камни, обломки кирпича до погружения их в бетонную смесь должны быть тщательно очищены от загрязнений. В сухую и жарку погоду в случае использования битого кирпича обломки перед укладкой вымачиваются в воде.
Сроки набирания бетоном прочности зависят от его температуры. При температуре 10 °С за первые сутки он наберет примерно 10% своей полной прочности, за 7 дней примерно 60%, а за 28 дней — 85%. При увеличении температуры бетона сроки его полного набирания прочности сокращаются. Приступать к кирпичной кладке на поверхности фундамента необходимо не ранее чем спустя 14–28 дней.
Корпус печи
В русской избе печь устанавливали в углу недалеко от двери. От одной стены отступали примерно 20 см, а от другой, где находилась входная дверь, примерно 1 метр. В этом месте часто обустраивали чулан, где хранили продукты и кухонную утварь.
На поверхность фундамента, набравшего прочность, укладывается 2 слоя гидроизоляционного материала (рубероид, толь или др.). Далее выкладывается основание печи (опечье). В классической русской печи прошлого для этого использовали деревянный брус или бревно.
Русская печь своими руками: чертежи и порядовка 1 — подпечье; 2 — подшесток; 3 — шесток; 4 — под; 5 — душник; 6 — перекрыша; 7 — полудверка; 8 — задвижка; 9 — труба дымохода
Подшесток служил для хранения кухонной утвари, а в подпечье укладывали инвентарь для печи (ухваты, кочерги, сковородники). Сейчас эту часть печи выкладывают преимущественно из кирпича (глиняного обыкновенного). Причем использовать нужно полнотелый. Кирпич бывает лицевой и рядовой. Лицевой используется для облицовки, рядовой — для внутренней кладки печи. Для поверхностей, соприкасающихся с открытым огнем, необходимо применять огнеупорный кирпич (шамотный), который выдерживает температуры более 1300 °С.
Глино-песчаный раствор
Количество песка в глино-песчаном растворе определяется в зависимости от жирности глины (жирная — 2–4% песка, средняя — 15% песка, тощая — 30% песка). Чтобы добиться наиболее качественной кладки, песок необходимо брать просеянный сквозь сито с ячейками 3х3 мм.
Пропорции глино-песчаного раствора:
Жирная глина: 1 ведро глины, 2,5 ведра песка.
Средняя глина: 1 ведро глины, 1,5 ведра песка.
Тощая глина: 1 ведро глины, 1 ведро песка.
Для приготовления раствора в емкость кладут несколько ведер размельченной глины и заливают ее водой на 24 часа. Затем в размокшую глину добавляют порционно нужное количество песка, постоянно перемешивая до однородной консистенции.
Инструменты для печных работ
Русская печь своими руками: чертежи и порядовка 1 — угольник; 2 — кирка; 3 — печной молоток; 4 — уровень; 5 — линейка; 6 — мастерок; 7 — отвес
Целебная сила русской печи
Материалы
Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.
Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.
Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.
Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.
Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.
Порядовки
Первый ряд укладывается на гидроизоляцию фундамента. В углах применяются кирпичи размером в 3/4 и скошенные кирпичи для лучшей перевязки последующих рядов кладки. Вся конструкция опечья выкладывается на цементно-песчаном растворе.
Второй ряд — начало кладки стенок опечья.
Третий ряд. Продолжается устройство стенок опечья с применением кирпичей размером в 3/4.
Четвертый ряд выкладывается согласно приведенной порядовке и предполагает применение скошенного кирпича для опоры (пяты) арки подпечка.
Пятый ряд кладется с применением кирпичей размером в 3/4 в углах печи, скошенных кирпичей для опоры арки. Здесь же выкладывается арка подпечка. Предварительно изготавливается деревянный шаблон, который вставляется в проем подпечка.
Шестой ряд выкладывается согласно приведенной порядовке. Заранее изготавливается деревянный шаблон свода опечья, который вставляется во внутреннюю часть кладки. В процессе изготовления шаблона необходимо предусмотреть его легкую разборку по окончании кладки свода опечья. Для плотного прилегания шаблона к стенкам кладки внизу вбивают 1–2 распорки.
Седьмой ряд предполагает укладку свода и последующего ряда. Свод начинают выкладывать с обеих сторон, постепенно двигаясь к середине. Последний кирпич называют замковым, его роль — создание напряжения сжатия в основании свода, что и обеспечит прочность такой конструкции. В связи с этим последний кирпич вставляется в промежуток меньше 1/4 кирпича с помощью киянки. Кирпичи в своде укладываются как можно плотнее друг к другу, поэтому швы внизу делаются как можно меньше, а верхние зазоры выполняются одинакового размера, в которые по возможности можно втапливать осколки кирпича.
Восьмой ряд предусматривает один слой кладки стен опечья согласно приведенной порядовке с обустройством площадки холодной печурки.
Девятый ряд. Помимо одного ряда стен выкладываются еще и стенки печурки.
Десятый ряд завершает кладку стен опечья. Для лучшей изоляции холодной части печи от ее горячей части внутреннее пространство засыпают сухим прокаленным песком до верхней границы этого ряда.
Одиннадцатый ряд перекрывает опечек полностью с применением доборного и скошенного кирпича. С этого ряда цементно-песчаный раствор заменяется на глино-песчаный.
Двенадцатый ряд начинает устройство горячей части печи (под, шесток). Поэтому все поверхности, соприкасающиеся с огнем, необходимо выполнять из огнестойкого кирпича, размеры которого совпадают с размерами обыкновенного. Поверхность пода должна быть ровной. Для этого ее шлифуют с помощью мелкого песка и кирпича, удаляя все неровности кладки. Кроме того, для удобства убирания углей с пода, его поверхность делают с уклоном в сторону устья.
Тринадцатый ряд закладывает варочную камеру и шесток. Здесь же устанавливается дуга устья из закаленного металла. Прикрепленная к ней закаленная стальная проволока закладывается в кладку.
Четырнадцатый, пятнадцатый и шестнадцатый ряды выстраивают стенки горнила и шестка.
Семнадцатый ряд является завершающим в кладке устья с арочным сводом. На этом этапе выкладываются пяты из скошенного кирпича, которые являются опорами для кирпичного свода варочной камеры, а также вставляется опалубка свода варочной камеры.
Восемнадцатый ряд выкладывается по принципу свода, который описан в седьмом ряду с применением глиняно-песчаного раствора и огнеупорного кирпича.
Девятнадцатый ряд предполагает наращивание стенок и арки шестка.
Двадцатый ряд продолжает наращивание стен, а также частично перекрывает отверстие над шестком, оставляя канал для перетрубья. Внутреннее пространство над варочной камерой заполняется сухим прокаленным песком.
Двадцать первый ряд перекрывает горнило. Канал перетрубья несколько уменьшается для устройства выступа, который препятствует проникновению искр из варочного пространства в трубу. Здесь же начинается закладка канала самоварника.
Двадцать второй ряд завершает устройство перекрыши. В канал самоварника устанавливается душник. Стальная проволока на его втулке заделывается в кладку.
Двадцать третий ряд предполагает кладку канала перетрубья и самоварника. Здесь же крепится душник с помощью стальной закаленной проволоки. В этом ряду делается небольшой проем для убирания сажи с выступа канала, который прикрывается 1/2 кирпича, поставленного на ребро и обмазанного глиняным раствором. Во время чистки этот кирпич выбивается, а по окончании чистки он заменяется новым. Сейчас часто ставят вместо кирпича специальную металлическую заглушку.
Двадцать четвертый ряд является продолжением кладки вышеперечисленных каналов.
Двадцать пятый ряд. В этом ряду выделяется канал для установки вьюшки.
Двадцать шестой ряд предполагает наращивание канала душника, далее перекрывается канал перетрубья и устанавливается вьюшка.
Двадцать седьмой ряд выкладывается, как показано на порядовке. Для доступа к вьюшке напротив нее устанавливается полудверка.

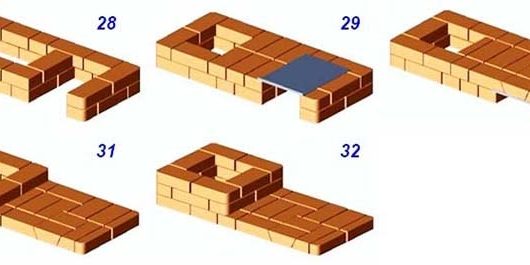

Двадцать восьмой, двадцать девятый и тридцатый ряд предполагают дальнейшую кладку каналов с перевязкой швов.
Тридцать первый ряд, согласно порядовке, соединяет душник и трубу через узкий проход.
Тридцать второй ряд перекрывает душник и канал, соединяющий душник с трубой. Здесь же устанавливается задвижка для тубы над каналом трубы.
Тридцать третий и последующие ряды до потолка предполагают кладку канала трубы.
Не доходя три ряда до потолка, делается разделка для увеличения толщины кирпичной кладки. Это увеличивает пожаробезопасность деревянных конструкций перекрытия и крыши. Далее стояк трубы выкладывается тех же размеров, что и до разделки. Чтобы избежать накопления конденсата на стенках трубы, стояк трубы оштукатуривают по металлической сетке. Когда труба проходит через деревянные конструкции крыши, толщина стенок канала также увеличивается. Верхнюю часть трубы необходимо защитить от проникновения осадков металлическим колпаком. Кладка наружной части трубы ведется на цементно-песчаном растворе. Для прочности ее можно оштукатурить.
1 — разделка; 2 — перекрытие; 3 — утеплитель; 4 — стояк трубы; 5 — металлический лист; 6 — выдра; 7 — шейка трубы; 8 — оголовок; 9 — металлический колпак
Высота наружной части трубы для улучшения тяги зависит от ее расстояния относительно конька крыши.
Топка-просушка печи
Перед полноценной эксплуатацией печи ее необходимо просушить. Первая топка проводится в течение 2-х часов с небольшим количеством топлива. Если печь дает много дыма, то на вьюшке зажигают тоже небольшой огонь, когда он погаснет, вьюшку открывают полностью. После этого печь зажигают вновь, не закрывая трубу на ночь. Процесс топки-сушки длится около недели.
Источник: rmnt.ru
Если вам понравился этот материал, то предлагаем вам подборку самых лучших материалов нашего сайта по мнению наших читателей. Подборку — ТОП о существующих экопоселениях, Родовых поместьях, их истории создания и все об экодомах вы можете найти там, где вам максимально удобно ВКонтакте или В Фейсбуке
Классификация русских печей:
- с нижним прогревом. Газы из подтопка идут на нагрев всех стенок подподового пространства. Эту печь выгодно ставить для обогрева одного большого помещения;
- с боковым прогревом. Печь такой конструкции больше предназначена для обогрева еще одной смежной комнаты.
Кроме зеркального отображения проекты русских печей содержат порядовки расположения трубного канала по центру дымосборника. Также проектная документация содержит графическое изображение криволинейных элементов (арок, сводов) и технологию изготовления опалубок.
|
Добавить ссылку на эту страницу в:
Русская печь – это неотъемлемый атрибут многих известных сказок. Перечислять все произведения можно долго, например, это сказание про Емелю «По щучьему велению», история об Умнице и Ленивице, да и Баба Яга не обходилась без печи. Печь, выполненная своими руками, станет отличной декорацией для домашнего спектакля. Ее несложно сделать вместе с детьми, используя для работы бросовый материал, который имеется под рукой в каждом доме.
1. Возьмите для работы длинную коробочку от зубной пасты, лист белой офисной бумаги, клей в карандаше и ножницы. Также пригодятся небольшие обрезки коричневой и черной бумаги, черная гелевая ручка.
№1
2. Разрежьте коробочку примерно пополам ножницами.
№2
3. Соедините две полученные детали, располагая их под прямым углом друг к другу. Подождите, пока подсохнет клей.
№3
4. Полностью оклейте полученную заготовку из коробочки белой бумагой. Предварительно можно нарисовать шаблон ручкой, затем вырезать по линиям.
№4
5. На более высокую часть поместите дымоход. Для его изготовления подойдет либо маленькая коробочка в форме параллелепипеда, либо куски картона, которые можно легко склеить между собой.
№5
6. Для создания топки вырежьте небольшой прямоугольник из белой бумаги, в дальнейшем его можно использовать в качестве шаблона. Также вырежьте черный полукруг и коричневую полоску.
№6
7. Поочередно склеивая все детали, создайте изображение топки с кирпичной окантовкой.
№7
8. Прикрепите бумажную имитацию к поделке.
№8
9. Дымоход оклейте коричневой бумагой.
№9
10. Прорисуйте на дымоходе гелевой ручкой кирпичную кладку, а в саму трубу вставьте кусочек ваты и распушите его, чтобы создать иллюзию дыма.
№10
11. Если есть желание, добавьте на черный фон топки красное пламя для большей реалистичности картинки. На печь поместите Ленивицу или другого сказочного персонажа.
Итоговый вид поделки.
Русская печь уникальна по своей сути.
Появилась русская печь в России на рубеже XVII – XVIII веков. Являясь очень важным элементом быта, русская печь по праву заняла свое заслуженное место в истории.
Очень часто русская печь с лежанкой фигурирует в народных сказках, былинах. Ее «одушевляют», наделяя различными человеческими качествами.
Интересные факты из истории
Россия всегда славилась народными умельцами во многих областях, и печное дело не было исключением. Документально известен тот факт, что на протяжении XVIII – XIX века Россия лидировала в печном искусстве. Русские печки пользовались спросом в Германии, Англии, Франции и во многих других крупных странах. Курная русская печь (печь без дымовой трубы), использовавшаяся в Древней Руси на протяжении долгого времени была прообразом известной «русской печки». Свой вклад в развитие печного дела внес Петр I. В 1718 году вышел указ, запрещающий строительство в Санкт-Петербурге домов с курными печами. Позднее, в 1722 году сила данного указа распространилась и на строительство курных печей в Москве. Этот указ послужил мощным толчком для архитекторов и строителей, которые стали придумывать новые решения для отопления домов. Новые печки должны были отвечать всем современным на тот момент, требованиям. Архитектор Н.А. Львов и И.И. Свиязев вложили существенный вклад в развитие и совершенствование печей. В 1867 году была выпущена книга «Теоретические основы печного искусства». Эта книга стала хрестоматией для многих печников.
Русская печь своими руками
Для того, чтобы сделать кладку русской печи своими руками необходимо понять принцип работы и устройство русской печи. В разных уголках России русские печки имели разную форму, иногда встречались очень необычные экземпляры, но основные размеры все же соблюдались довольно строго. Среднестатистическая русская печка имела следующие размеры:
- ширина русской печи составляла – 2 аршина (около 142 см)
- длина – 3 аршина (около 213 см)
- а высота от пола до лежанки – 2,5 аршина (около 180 см)
Устройство русской печи подробно представлено на рисунке 4.1. Русская печь выше указанных размеров могла обогревать помещение в 30 квадратных метров. Обычно русскую печь располагали в углу, рядом с дверью. Кладку русской печи делали на фундамент из камней или битых кирпичей. А в далекие старорусские времена на фундамент из толстых хвойных или дубовых бревен. На фундамент клали основание русской печки. В качестве материала использовали доступные на тот момент дикие камни, кирпичи, глину, древесину. В каждой русской печке был подпечек – специально отведенное место для печного инвентаря. Чтобы русская печь дольше сохраняла тепло между стенками печи и сводами укладывали различные теплоемкие материалы.
При строительстве русской печи использовали кирпич и скрепляющий раствор. Чаще всего применяли красный керамический кирпич, полученный путем обжига обычного кирпича. После обжига кирпич становился более прочным. Иногда кладку русской печи делали и из сырца (необожженный кирпич). Делали это в основном бедные крестьяне. В редких случаях можно было встретить русскую печку из сырца в царских хоромах и те печки, которые встречались, были обязательно облицованы изразцами.
Русскую печь любили не только за то, что она долго отдавала тепло. Русская печь с лежанкой служила отличным местом для отдыха. Тепло русской печи оказывало положительное влияние на весь организм человека. Поэтому на простуду русский человек никогда не жаловался. Русская баня, да тепло русской печи закаляли человека.
Приготовление пищи на русской печи. Конструкция русский печи позволяла готовить на ней не только каши, но и печь хлеб, пироги, сушить грибы, да ягоды.
Обжиг в русской печи. В русской печи обжигали глиняную посуду. Делали это по следующей схеме. Вначале укладывали дрова, а сверху на дрова (или на предварительно уложенные кирпичи) укладывали посуду, предназначенную для обжига. Топили печку, пока температура в печи не достигала 900 градусов по Цельсию. После этого прекращали топить и ждали пока печка остынет (происходило это только на следующий день). В русской печки обжигали не только посуду, но и игрушки. Причем игрушки обжигались, как правило во время обычной топки.
Интересно, что… Очень интересным способом крестьяне определяли температуру русской печи. Для этого использовали небольшой кусочек бумажки. Помещали его в печь и ждали, пока бумажка обуглится. Если это происходило сразу же, то температура в русской печи выше 300 градусов по Цельсию, если с задержкой в 5 сек, то температура печи – 270 градусов, 15 сек – 250 градусов, 30 сек – 230 градусов, 1 мин – 200 градусов, 5 мин – 180 градусов, 10 мин – 150 градусов. Если бумажка так и не обугливалась, значит температура в русской печи менее 150 градусов.
На рисунке изображена известная русская печь с лежанкой.
Русская печка была незаменимым помощником. Жизнь русского человека была тесно связана с этим уникальным сооружением.
Чертеж и описание конструкции
Об устройстве и принципе работы простой русской печи уже было подробно рассказано ранее.
Для изготовления русской печи потребуется 1650 штук кирпича, вьюшка с полудверкой, задвижка (с отверстием 260 х 240 мм), а также глина и песок на 70—80 ведер раствора.
Описание и схемы порядовок
Первый ряд печи выкладывают на фундаменте из дикого камня или кирпича, скрепленного цементным раствором. Прежде чем начать укладывать кирпичи первого ряда, стелят листы из толя или рубероида, служащие в качестве гидроизоляции.
Для первого ряда желательно использовать перекаленные кирпичи, которые более устойчивы к воздействию влаги.
Чтобы обеспечить правильную перевязку швов в последующем ряду, на всех углах первого ряда укладывают по три кирпи-ча-трехчетверки (1, а). Одну из трехчетверок и примыкающий к ней кирпич скашивают под углом так, чтобы они плотно прилегали друг к другу (1, б).
Начиная со второго ряда, выкладывают стенки опечка. Чтобы избежать совпадения швов, на передней стенке опечка в третьем ряду используют четыре трехчетверки (2).
Четвертый ряд полностью выкладывают из целого кирпича. У двух кирпичей, которые должны находиться у входа в подпечье, скалывают углы так, чтобы они могли стать опорами, или так называемыми пятами будущей арки.
В проем подпечка устанавливают деревянную опалубку и, выложив арку, приступают к кладке пятого ряда. Чтобы швы двух смежных рядов не совпадали, на углах кладут по три трехчетверки (как в первом ряду). Особенность этого ряда заключается в том, что 20 кирпичей боковых стенок скалывают под углом, чтобы превратить их в пяты — опоры будущего свода подпечья.
В шестом ряду боковые стенки опечка выкладывают толщиной в один, а заднюю и переднюю — в два кирпича. Затем между внутренними стенками опечка вставляют опалубку с полукруглым верхом, соответствующим форме будущего свода подпечья. Опалубку заранее изготавливают с таким расчетом, чтобы ее можно было после использования легко разобрать на отдельные части и затем вынуть через подпечек, то есть проем, ведущий в подпечье. Разборная опалубка состоит из двух боковых рамок (а), на штыри (б) которых опираются кружала — две доски с закругленными верхними ребрами (в). Чтобы рамки плотно прилегали к стенкам подпечья, между ними вставляют одну или две распорки (а). Сверху на кружала кладут настил из узких досок, скрепленных вместе с помощью двух-трех ремней, сделанных из какого-нибудь гибкого материала.
После установки опалубки приступают к кладке свода. Раньше кирпичные заводы выпускали специальные клинообразные кирпичи, из которых можно было выложить свод, имеющий не только тонкие швы и гладкую поверхность, но и высокую прочность. Такие кирпичи можно получить скалыванием, а затем стесыванием кирочкой их граней. Однако для такой обработки годятся только умеренно обожженные кирпичи с однородной структурой и без трещин. Часто такой материал найти не удается, поэтому свод выкладывают из целых обычных кирпичей. При этом нижние усенки (ребра) кирпичей, поставленных на ребро, должны плотно соприкасаться друг с другом, а между верхними ребрами делают одинаковые зазоры, которые заполняют кладочным раствором. Прочность такого свода намного увеличивается, если в зазоры между кирпичами вдавить подходящие по размеру осколки кирпича.
Закончив кладку свода подпечья, настилают следующий, седьмой, ряд кирпичной кладки. Чтобы перевязка была правильной, на каждом углу используют по четыре кирпича-трехчетверки. Вслед за седьмым кладут восьмой ряд. Он полностью состоит из целого кирпича. В этом же ряду выкладывают площадку для холодной печурки (а).
Начиная с девятого ряда, выкладывают стенки печурки. Чтобы сделать правильную перевязку швов, на углах применяют трехчетверки и половинки кирпичей. Десятый ряд выкладывают полностью из целого кирпича. Затем между стенками печи доверху насыпают сухой песок. Одиннадцатым рядом кирпичей полностью перекрывают холодную печурку и засыпку.
В двенадцатом ряду выкладывают шесток и под печи.
Все кирпичи скрепляются кладочным раствором, кроме тех, из которых устраивается под.
Ограничивающие под кирпичи располагают в печной кладке на ребро. Подовые кирпичи укладываются без раствора, а щели между ними засыпаются песком. Во время топки печи песок смешивается сдревесной золой и заполняет зазоры между кирпичами плотной массой. В левом углу пода делают небольшое углубление, предназначенное для хранения раскаленных угольев, — горнушка, или порсок. Выложенный под тщательно выравнивают, шлифуя его половинкой или четвертушкой красного кирпича.
Начиная с тринадцатого ряда, закладывают стенки горнила (варочной камеры) и шестка. Одновременно между шестком и горнилом устанавливают дугу из полоски металла, соответствующую форме и размерам будущего устья печи. В ней предварительно сверлят на некотором расстоянии друг от друга несколько отверстий. В них вставляют отожженную стальную проволоку, которую затем закрепляют в кладке печи.
Выкладывая четырнадцатый, пятнадцатый и шестнадцатый ряды, продолжают наращивать стенки шестка и горнила.
В семнадцатом ряду в стенки горнила укладывают восемь кирпичей, специально обколотых и отесанных. Эти кирпичи, называемые пятами, будут служить упорами при кладке свода горнила. После такой предварительной подготовки в горнило опускают деревянную опалубку. Перед тем как приступить к кладке свода, над устьем кладут арку из половинок кирпичей.
Кладка свода горнила ничем не отличается от кладки свода опечка.
Когда свод будет закончен, кладут восемнадцатый ряд кирпичей. По краям шесткового окна закрепляют две пяты, на которые будет опираться небольшая арка, которую кладут с помощью деревянной опалубки.
Выложив арку, приступают к девятнадцатому, а затем и двадцатому рядам кирпичей. В пространство, образованное стенками печи и сводом, насыпают сухой песок, перемешанный с осколками кирпича, стекла и щебня. Над шестком оставляют открытый проем для перетрубья.
Двадцать первый ряд кирпичей наглухо закрывает горнило вместе с засыпкой. Следующий за ним двадцать второй ряд делает это перекрытие более плотным и прочным. Называют его перекрышей. Именно на перекрыше устраивается лежанка русской печи.
В следующем, двадцать третьем, ряду продолжают наращивать стенки щитка или перетрубья, в которых укрепляют душник для самовара (а). В правой стороне перетрубья устраивают проем для чистки сажи, прикрыв его поставленной на ребро половинкой кирпича (б). Когда после многочисленных топок печи сажа накопится на специальной площадке, кирпич выбивают и производят чистку. После чистки кирпич смачивают в воде, обмазывают кладочным раствором и закрывают им отверстие до следующей чистки. По углублению, которое остается на поверхности печи, можно в любое время легко и быстро найти место чистки. Иногда вместо кирпича вставляют специальные металлические заглушки.
При кладке двадцать четвертого, двадцать пятого и двадцать шестого рядов перетрубье постепенно перекрывают, оставив только два отверстия: одно для самоварного дымохода, другое для вьюшки (б).
Выкладывая два последующих ряда, то есть двадцать седьмой и двадцать восьмой, в проеме напротив вьюшки укрепляют так называемую полудверку, то есть узкую дверцу, через которую закрывают и открывают вьюшку (а).
В двадцать девятом и тридцатом рядах продолжают наращивание стенок перетрубья. При этом не забывают соблюдать правила перевязки швов.
В тридцать первом ряду у одной из стенок выкладывают дополнительный ряд из трех кирпичей, чтобы через оставшийся узкий Желоб дым из душника проходил в трубу. После этого перетрубье в тридцать втором ряду перекрывают сплошным слоем из целых кирпичей. Лишь справа в перетрубье оставляют отверстие, над которым крепят задвижку. Начиная с тридцать третьего ряда, вверх наращивают только один дымоход, каждый ряд которого должен состоять из шести кирпичей.
Непосредственно у самого потолка выполняют разделку с напуском кирпичей. Разделка дает возможность удалить от трубы деревянные части потолка, в то же время плотно закрыть потолочный проем. Кроме того, разделка, несомненно, украшает печь. Поэтому печники нередко пользуются этим приемом не только при кладке трубы. Разделку делают во время кладки печи в местах перехода опечка к горнилу, но чаще всего в верхней части щитка. Однако применение разделки — это не всегда стремление печника к украшательству.
За счет разделки увеличивается поверхность печи, а значит, и возрастает отдача тепла.
Этот принцип используется в современных батареях центрального отопления. Тем самым подтверждается старая истина, что у хорошего мастера красота и польза неотделимы друг от друга.
_________________________________
Русская печь «Экономка»
а — внешний вид; б — устройство печи (1 — водогрейная коробка, 2 — малый топливник, 3 — большой топливник, 4 — «фаянс», 5 — чугунная плита, 6 — шесток, 7 — перетрубье, 8 — вентиляционная задвижка, 9 — дымовая задвижка, 10 — полосовая или уголковая сталь, 11 — стойка, 12 — заслонка, 13 — вентиляционный канал, 14 — перекрыша, 15 — щель в поду, 16 — кирпичная перегородка, 17 — под варочной камеры, 18 — отверстие в верхней части пода, 19 — глинобит, 20 — отверстия-подвёртки, 21 — колосниковые решётки)
________________________
Простая русская печь
Простая русская печь несложна по устройству и уходу. Кладут ее из красного кирпича или изготавливают из глины (глинобитные) с применением двух приборов — заслонки и дымовой задвижки. Самая простая печь (рис. 87, «Русская печь обыкновенная», 1 — гидроизоляция; 2 — мелкий гравий и речной песок, смешанный с битым стеклом) имеет размеры:
ширина — 1270мм
длина — 1650
высота — до потолка 2380
высота до полатей (перекрыша печи) — 1540 мм
Теплоотдача печи: при одной топке — 2100 ккал/ч, при двух топках — 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя стенка — 400 ккал/ч и перекрытие — 500 ккал/ч. При двух топках соответственно: 1750, 550 и 700 ккал/ч. Под шестком печи имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений топки. Печью можно отапливать помещение 30 м2.
Материалы:
кирпич — 1610 штук
глина — 66 ведер
песок — 60 ведер
Приборы:
дымовая задвижка — 300х150 мм (лучше ставить две)
самоварник — 130х130 мм, заслонка — 430х340 мм
Класть печь следует строго по порядовкам, с тщательной перевязкой швов (рис. 87а, «Порядовка кладки русской печи»). Кирпич предварительно отбирают и самый лучший применяют для свода, стенок горнила и пода. Первый ряд кладут из целого кирпича. Второй ряд выкладывают в виде колодца, необходимого для образования подпечья. Третий, четвертый и пятый ряды похожи на второй, с соблюдением перевязки швов. Свод закладывают с пятого ряда с продолжением до восьмого ряда, с обязательным вытесыванием пят, устанавливают опалубку и полностью выкладывают свод, опирая его с передней и задней сторон на стенки. Восьмой, девятый и десятый ряды показывают кладку стенок печи с устройством холодного печурка в девятом и десятом рядах. Одиннадцатый ряд похожий на предыдущий, выполняется с соблюдением перевязки швов. Он перекрывает печурку. Колодец над сводом заполняют засыпкой, которую выравнивают и уплотняют так, чтобы она имела подъем от шестка к задней стенке топливника или горнила. Двадцатый ряд показывает настилку пода с укладкой кирпича на песок без глиняного раствора. Чтобы под был ровнее, его посыпают песком и трут, как бы шлифуют, кирпичом, удаляя все заусенцы у кирпича пода и делая его более гладким, лучше всего применять подовый кирпич.
Тринадцатый — шестнадцатый ряды показывют закладку шестка, устья печи и варочной камеры горнила. Кладку стенок выполняют в три четверти кирпича — 190 мм (половина и четверть кирпича). Их не связывают между собой, а только перевязывают швы. Здесь же показан порядок устройства замков у устья печи (концы кирпичей стесаны под углом 45?). Под имеет подъем 30 мм от устья к задней стороне печи. Семнадцатый ряд полностью сформировывает заднюю стенку и устье в форме горнила. На боковых стенках кладку в четверть кирпича вверху стесывают для образования пят. Ставят опалубку, по которой будет выкладываться свод с опорой на выполненные ранее стенки. Чаще всего с этого ряда заканчивают кладку свода. В восемнадцатом ряду показан полностью законченный свод, который кладут с тщательной перевязкой швов и постановкой замкового кирпича и кладут стенки. Девятнадцатый ряд, выложенный в виде арки, перекрывает проем над шестком. Одновременно кладут стенки печи, выравнивая тем самым кладку свода. Двадцатый ряд кладут с уменьшением отверстия над шестком с выравниванием стенок печи. Двадцать первый ряд начинают класть, как девятнадцатый, с соблюдением перевязки швов.
Двадцать второй ряд полностью выравнивает кладку над сводом и еще больше уменьшает отверстие над шестком. В этом ряду закладывают самоварник. Кирпич с правой стороны перетрубья стесывают, что обеспечить лучшее передвижение газов. Здесь закладывают ящик для сбора сажи, стесывая кирпич как показано на разрезе А-А. С двадцать третьего по тридцать второй ряд показана кладка перетрубья. В двадцать третьем ряду заканчивают кладку самоварника и ящика для сборки сажи. Все ряды выполняют согласно порядовкам, постановкой двух задвижек и устройства канала дымовой трубы размером 26х26 см. Выше тридцать второго ряда кладут трубу. Конструкция заслонки показана на рисунке 88 («Заслонка», 1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали 25х25х3 мм). Следует учесть, что раму для заслонки нужно делать из уголковой стали 25х25х3 мм. Весьма желательно изготовить также раму из полосовой или уголковой стали и вставить ее в кладку устья, соответственно закрепив. В данном случае она будет являться опалубкой при выполнении арки.
________________________________
Ещё схема
Русская печь, помимо ряда достоинств, обладает и таким недостатком, как преимущественный прогрев только верхних слоев воздуха. Однако она по-прежнему остается одной из самых популярных разновидностей печей, совмещающих в себе отопительные и варочные функции.
Устройство русской печи: а — подпечье; б — ниша; в — шесток; г — горнило; д — душник; е — щиток; ж — задвижки; з — дымовая труба; и — перекрыша горнила.
Последовательность кладки показана на рисунке
Последовательность кладки русской печи: а — общий вид; б — последовательность кладки.
Старинная русская печь – весьма эффективный источник тепла, применяемый для обогрева загородных домов, готовки вкусных блюд и выпечки. КПД использования энергии сжигаемых дров составляет не менее 60%, благодаря чему кирпичное сооружение вызывает интерес частных застройщиков и домовладельцев.
Данный материал пригодится начинающим печникам и домашним мастерам, желающим организовать отопление жилища своими руками. Предлагаем изучить устройство классической конструкции с лежанкой, затем рассмотреть проекты и порядовки современных версий русской печки.
Устройство традиционной печи
Историю русской печки и ее роль в деревенском доме мы описывать не станем – тема широко раскрыта в художественной и технической литературе. Сразу перейдем к сути — кратко разберем традиционную конструкцию, изображенную ниже на рисунке:
- Нижняя часть сооружения – опечье – строилось из камня либо дерева – кедра, лиственницы. Стенки основания образуют нишу — подпечек, где сушились дрова и хранилась домашняя утварь.
- Сверху опечья строился первый арочный свод и большой топливник печи – горнило. Под и второй арочный свод делался с уклоном в сторону чела – лицевой части сооружения.
- Над горнилом устраивалась перекрыша, где располагалась лежанка. Полость между вторым сводом топливника и перекрытием засыпалась песком для повышения теплоемкости.
- Перед устьем горнила предусматривалась специальная ниша – загнеток, сверху заканчивающийся хайлом (дымосборником) и собственно дымоходом. Горизонтальная полка внизу проема — шесток — имеет полукруглое окно, выходящее наружу.
- В боковых стенках кирпичного обогревателя устраивались печурки – небольшие ниши для сушки одежды и прочих вещей. Дымоход оснащался задвижкой и вьюшкой, располагающейся над хайлом.
Справка. Очень подробно история эволюции русской классической печки описана в популярной книге с одноименным названием, автор — Геннадий Федотов, год издания – 2003.
Настоящая русская печь коренным образом отличается от других отопительных сооружений из кирпича по таким признакам:
- глубокий сводчатый топливник, сделанный с уклоном вперед;
- дымовая труба располагается спереди – по центру либо в углу строения;
- непременный атрибут – лежанка, устроенная над топливной камерой.
Теперь рассмотрим принцип работы печки, показанный на схеме:
- Дрова закладываются ближе к задней стенке горнила и разжигаются. Воздух на горение поступает сквозь внешнее окно шестка и устье топливника, причем двигается над подом камеры.
- Образующееся при сжигании тепло нагревает тело печи – боковые стенки, песчаную засыпку и лежанку.
- Легкие продукты горения поднимаются к своду топки. Уклон не позволяет газам сразу покинуть камеру – сначала они отдают тепло перекрытию, затем становятся тяжелее и вытесняются новым горячим потоком.
- Пройдя под сводом горнила, продукты горения выходят через верхнюю зону устья, поднимаются в дымосборник и покидают печку через дымоход.
Примечание. В процессе горения выпечка хлеба и готовка пищи не производится. Когда печь хорошо прогрета, из топки сначала выгребаются угли, потом ухватом загружается еда в металлической посуде — чугунках. Выходное отверстие закрывается заслонкой.
Невзирая на многочисленные достоинства, русская печь с лежанкой редко строится в традиционном исполнении. Полезная площадь в современном интерьере на вес золота, а классический отопитель занимает много места, при этом слабо греет нижнюю зону помещения. Для строительства лучше рассматривать проекты модернизированных конструкций, где указанная проблема решена.
Усовершенствованные варианты отопителей
Модернизацией классической печи занимались многие русские мастера — И. Кузнецов, И. Подгородников, А Емшанов, А. Бацулин. Суть изменений заключается в следующем: за основу брались детали старой конструкции – сводчатое горнило, загнеток и хайло над устьем. К ним добавлялись новые функциональные элементы:
- Вместо шестка ставится варочная плита, снизу устраивается небольшой подтопок. Выкладывается параллельная шахта летнего хода, вверху объединяемая с основным дымосборником.
- Раскаленные газы из дополнительного топливника направляются по дымооборотам, сделанным в нижней части, – опечье. Затем продукты сжигания выбрасываются в общую трубу.
Пример модернизации — в зимнем режиме газы из топки и горнила прогревают нижнюю часть сооружения - В конце либо по бокам горнила устраиваются вертикальные каналы, опять же ведущие в нижнюю зону под топливником, потом – в дымоход.
- Каналы из топливника идут в пристроенный отопительный щиток и наружу по объединенной трубе.
- Подтопок делается снизу горнила и сообщается с ним через колосниковую решетку, установленную в поде (днище) основной топки. Газоходы из горнила пронизывают опечье, сходятся в вертикальную шахту, выходящую в дымовую трубу.
Примечание. Внесенные изменения позволяют топить печь двумя способами: по-русски (дым выходит сквозь устье и хайло) и в отопительно-варочном режиме (газы движутся в обход по каналам).
Мы постарались доступно описать распространенные концепции, существующих вариантов значительно больше. Цель изменений – улучшить теплоотдачу и функциональность базовой конструкции. При желании внутрь газоходов монтируется регистр водяного контура либо духовка (шкаф ставится рядом с подтопком).
Теперь подробно разберем обновленные варианты на конкретных примерах – с чертежами и порядовками.
Проект мини-печи с плитой
Русская отопительно-варочная печка «Теплушка» с дополнительной камерой сгорания располагает мощностью 3.5 кВт. Сооружение рассчитано на обогрев маленького домика либо дачи площадью 30—40 м², а также приготовление пищи в зимний и летний период. Устройство малого отопителя показано на чертеже.
Мини-печь способна работать в 3 режимах:
- Летний ход. Открываем задвижки 1, 2 и 3 (смотри на картинке), заряжаем дровами подтопок. Газы сразу уходят по основному каналу в трубу, греется плита. Заслонка №3 играет роль вытяжки.
- Топка по-зимнему. Снова используем нижнюю камеру, закрываем задвижку №1. Тогда продукты горения двигаются через горнило и газоходы в подпечье, выходят по каналу на лицевую сторону и далее в главный дымоход. Происходит подогрев всего тела печи, снизу доверху.
- Топка по-русски. Дрова разжигаем в горниле, открываем герметичную дверцу устья и заслонку №3, задвижки 1 и 2 закрыты. Дым уходит в хайло и главную трубу, греется только лежанка. Для полноценного отопления дверку закрываем, заслонку №2 открываем – газы пойдут по нижним каналам печки.
Примечание. Схема движения газов при различных режимах работы показана на рисунке.
Благодаря эффективности и сравнительно невысокой стоимости материалов мини-печку можно смело назвать экономкой. Один минус – малые размеры лежанки. Максимальная высота постройки – 2.1 м, в районе перекрыши – 147 см.
Стройматериалы и печная фурнитура
Чтобы своими руками сделать русскую мини-печь, нужно купить комплектующие и материалы:
- полнотелый керамический кирпич – 670 штук (дымоход считается отдельно);
- шамотный кирпич для топки – 25 шт. (марка ША-8);
- блок шамотный марки ШБ-94 или аналогичный по размерам – 1 шт.;
- дверца устья основной камеры 25 х 28 см, можно с огнеупорным стеклом;
- дверка загрузочная 21 х 25 см;
- дверца зольника 14 х 25 см;
- две колосниковых решетки размерами 300 х 250 и 220 х 325 мм;
- деревянный шаблон – кружало – радиусом 460 мм, длина – 65 см;
- варочная панель из чугуна на 2 конфорки 71 х 41 см;
- 3 задвижки: 13 х 25 см – 2 шт., 260 х 240 х 455 мм — 1 шт. (марка ЗВ-5);
- равнополочный уголок 40 х 4 мм – 3 метра;
- лист стальной толщиной 1 мм для полки в печурке;
- оцинкованная сетка на армировку, ячейка 3 х 3 см – 2.1 м. п.;
- вата каолиновая, гофрированный картон.
Кладка красного кирпича выполняется на песчано-глиняном растворе. При возведении дымохода допускается добавление цемента М400. Огнеупорные камни ставятся на другой раствор – шамотная глина, мертель и тому подобные.
Совет. Новичкам рекомендуем делать растворы из готовых строительных смесей, продающихся в магазинах.
Ход кладки – пошаговая инструкция
Под печь отливается железобетонный или бутобетонный фундамент, чьи размеры на 10 см превышают габариты сооружения. Строительство начинайте по достижении бетоном 75% прочности, в нормальных условиях процесс застывания займет около 2 недель. Подразумевается среднесуточная температура воздуха +20 °С и должный уход за монолитом.
Устроив гидроизоляцию из 2 слоев рубероида, сделайте первый ряд в сплошную (понадобится 40 кирпичей). Как сложить печь согласно порядовкам, читаем дальше:
- На 2—3 ярусах формируется зольная камера, монтируется прочистная дверка и строятся столбики, подпирающие дно горнила. 4-й ряд продолжает основные стены печки, зольная камера перекрывается подрезанными камнями.
- Ряды 5—6 формируют основной дымовой канал и днище подтопка из огнеупорного кирпича. Колосниковая решетка ставится без раствора, сверху укладывается ряд шамотных камней, поставленных на ребро.
- На 7-м ярусе устанавливается загрузочная дверка и вертикальная задвижка летнего хода. 7—9 ряды укладываются по схеме, в конце шамотный кирпич укрывается каолиновой ватой (помечена зеленым). Обратите внимание: на седьмом ярусе появляется армировка стенок стальной сеткой.
- 10 и 11 ряды частично перекрывают газоходы и нижнюю отопительную камеру, ставится колосник для горнила и варочная плита. 12-й ярус начинает формировать основной топливник, на 13-м крепится дверка в устье горнила.
- 14—17 ряды кладутся по схеме, монтируются уголки для перекрытия варочного проема. На 18-м ярусе стальные профили накрываются, строится арочный свод радиусом 46 см из клиновидных камней.
- Ярусы 19, 20 делаются по схеме, полость между сводом и стенками засыпается песком либо заполняется густым кладочным раствором. Когда наполнитель высохнет, кладется 21 ряд – перекрыша.
- С 22 по 32 яруса строится передняя часть отопителя. На 24-м ряду ставятся обе дымовые задвижки, на 25-м – железная полочка размером 42 х 32 см. Уложив 29-й ярус, перекройте печурку таким же листом.
Рекомендация. Между керамической и огнеупорной кладкой сделайте зазор с помощью обычного упаковочного картона. Впоследствии бумага выгорит, а щель останется. Горизонтальные швы между красным и шамотным кирпичом раствором не заполняются, только каолиновой ватой.
Чтобы разобраться в постройке до мелочей, предлагаем посмотреть видео с подробной демонстрацией кладки каждого ряда и пояснениями мастера:
Русская «теплушка» с лежанкой 127 х 166 см
Устройство и принцип действия данной печки аналогичны предыдущему источнику тепла. Отличие – в размерах, мощности и некоторых конструктивных особенностях. Здесь тоже доступны 3 режима – зимний, летний и топка по-русски. Теплоотдача составляет 4.5 кВт, обогреваемая площадь – 45—50 м².
Размер печи в плане – 1270 х 1660 мм плюс 10 см на выступ фундамента. Высота фронтальной части – 210 см, лежанки – 147 см. Комплект материалов для строительства:
- огнеупорные кирпичи ША-8 – 26 шт.;
- красный полнотелый кирпич – 995 шт. (дымоход в указанное количество не входит);
- шамотный блок типа ШБ-94 – 1 шт.;
- основная дверца, устанавливаемая в устье – 41 х 25 см;
- дверка зольника 14 х 25 см, топочная – 21 х 25 см;
- 2 решетки колосниковых размерами 240 х 415 и 220 х 325 мм;
- плита 71 х 41 см (2 конфорки);
- заслонка дымохода тип ЗВ-5, размер 260 х 240 х 455 мм;
- 2 задвижки 130 х 250 мм;
- сталь листовая толщиной 2 мм;
- сетка армирующая оцинкованная – 1.5 м. п. (ячейка 30 х 30, проволока диаметром 1 мм);
- шаблон для формирования арки, радиус – 322.5, длина – 645 мм;
- кружало под свод главной топки радиусом 60, длиной 77 см;
- картон упаковочный гофрированный, вата каолиновая.
Подготовительные работы – устройство надежного основания. Учитывайте, что после заливки фундамента опалубку можно снять через 3—4 дня (в теплый период), а строить печь – только спустя 2 недели. Площадка основания укрывается гидроизоляцией – сложенным вдвое рубероидом.
Как правильно выкладывается полноразмерная «Теплушка»:
- Ряд №1 – сплошной, состоит из 65 керамических кирпичей. На втором ярусе начинаем формировать стенки печи и опорные столбики, ставим дверку зольной камеры. 8 камней устанавливаем на тычок без раствора и обрезаем по высоте 3-го ряда. С остальной кладкой не связываем – это будут прочистные лючки.
- Третий ярус кладем по схеме, на 4-м перекрываем зольник. На 5-м ряду начинаем строить стенки топливника из огнеупора, вставляем колосниковую решетку 415 х 240 мм.
- Ряды 6 и 7 продолжаем класть по схеме, шамотные камни ставятся на ребро. После формирования 7-го яруса монтируем дверцу топки и летнюю задвижку, установленную вертикально. 8—9 ряды строятся согласно порядовкам.
- На 10-м ярусе перекрываем подтопок, верхние торцы огнеупорных кирпичей застилаем каолиновой ватой. Переднюю часть камеры нужно перекрыть шамотным блоком ШБ-94 или аналогичным. Начинаем армировать стенки печи оцинкованной проволочной сеткой, затем устраиваем повторное перекрытие из красных кирпичей (ряд 11).
- На готовом 11-м ярусе вставляем плиту и колосники основной камеры – горнила. Уровень №12 делаем согласно порядовке и монтируем большую дверцу. Затем выкладываем 13-й ярус и арку, пользуясь кружалом.
- Ряды 14—17 возводим по чертежам, поднимая наружные стенки печи, дымовой канал и лицевую перегородку горнила. Дальше кладем арочный свод R = 60 см из клиновых кирпичей. Ярусы 18, 19 продолжаем выстраивать по схемам.
- Двадцатым рядом перекрываем лицевую арку и поднимаем выше внешние стены. Заполняем пустоту над сводом раствором глины и песка. После высыхания строим ярус 21 – плоскость лежанки.
- Ярусы 22—32 составляют переднюю секцию печки, где хайло объединяется с боковым газоходом. Выстраиваем ряды согласно схемам, на 24-м уровне ставим 2 задвижки, на 29-м лист металла, перекрывающий печурку.
Пошаговые указания по возведению русской многофункциональной печки даст эксперт в своем видео:
Советы по технологии строительства
Возведение русской отопительной печки – вопрос серьезный. Домовладельцу без опыта в печном деле будет весьма непросто, поэтому рекомендуем запастись временем и терпением. Подробные указания по приготовлению раствора и кладке мы опубликовали в статье про строительство камина, начинающим советуем ознакомиться с указанным материалом.
Здесь мы дадим общие рекомендации, касающиеся именно русской домашней печи:
- Даже мини-версия отопителя весит свыше 2 тонн. Фундаментную плиту надо опереть на стабильный горизонт грунта, глубину можно определить по залеганию существующего основания жилища.
- В готовом здании «подошву» нужно устраивать отдельно от фундамента дома, отступив не менее 10 см. На стадии строительства коттеджа основания, наоборот, объединяются – выставляется общая опалубка и производится заливка бетоном.
- Нужен качественный кирпич и раствор, а не смесь из овражной глины. Правильная геометрия камней сильно облегчит вам труд – неровные кирпичи придется подпиливать.
- Замачивайте красный кирпич в ведре на 2—3 минуты, как изображено на фото. Огнеупор в воду не погружайте, только ополаскивайте от пыли.
- Допускается кладка горнила и топливника из керамического кирпича, как делали наши предки. Но помните: такие камеры боятся случайного перетопа, материал начинает крошиться и осыпаться.
- Скачков температуры боится и лежанка, устроенная на сыпучем основании. Вот почему рекомендуется заполнять пустоту над сводом глиняным раствором. Если засыпать полость песком, на перекрыше могут появиться мелкие трещины. Не успели построить печь, как нужно делать ремонт.
- Огнеупорная кладка не перевязывается с керамической, для обеспечения зазора между двумя стенками вставляется картон. Горизонтальные швы прокладываются каолиновой негорючей ватой.
- Трубу необязательно гнать доверху из кирпича. Облегчите конструкцию – после разделки установите сэндвич – дымоход, выходящий на крышу, как показано на фото.
Справка. Нередко печники укрепляют арку и стенки с помощью железного каркаса, сваренного из уголков.
Напоследок несколько слов о том, как правильно топить новую печку. Высушив печь в течение 2—3 дней (летом), сначала разведите небольшой костерок на верхней заслонке. Когда труба прогреется, начинайте помалу топить горнило, потом – нижнюю камеру. Количество дров наращивайте медленно, не торопитесь. Задача – равномерно прогреть тело печи для окончательной просушки.
Заключение
При всем желании подробно описать возведение русской печи нереально – изучению и совершенствованию технологии мастера посвящают десятки лет жизни. Отсюда последняя рекомендация: пообщайтесь с опытным печником вживую – он может поведать о подводных камнях и секретах, которые не найдешь в интернете.
Используемые источники:
- https://ecology.md/page/russkaja-pech-svoimi-rukami-chertezhi-i-porjadovka-foto
- https://karelin-kamin.ru/index.php/contents/katrusa.html
- https://podelkisvoimirukami.ru/russkaya-pech-iz-bumagi-master-klass/
- https://www.livemaster.ru/topic/1405755-russkaya-pech-svoimi-rukami
- https://otivent.com/russkaja-pech-s-lezhankoj
