Роторный рекуператор: устройство, принцип работы, плюсы и минусы

23.12.201917 мин.ВентиляцияСодержание1. Вентиляция в компании с рекуперацией2. Знакомство с оборудованием2.1. Устройство2.2. Характеристики3. Соперники роторного рекуператора3.1. Пластинчатые3.2. Водяные4. Виды роторных рекуператоров5. Плюсы и минусы роторных приборов6. Критерии для выбора рекуператора

Нет человека, который бы не знал о важности кислорода, поэтому обустройство качественной вентиляции — вполне понятное желание. Однако у данных систем, удаляющих отработанный воздух и обеспечивающих непрерывный приток свежего, есть один недостаток. В холодное время года они выбрасывают на улицу теплый воздух, замещая его холодным. Из-за такого транжирства на его нагрев тратится дополнительная энергия, а ее нельзя назвать дешевой. Жарким летом все наоборот: комфортный прохладный воздух удаляется из помещений, а на его смену приходит духота, превращающая дом в настоящую «душегубку». Чтобы не отапливать улицу и обеспечить благоприятный микроклимат в жилье в любой сезон, можно использовать роторный рекуператор.

Вентиляция в компании с рекуперацией

Самый простой вид — естественная вентиляция, принцип ее действия основан на природных явлениях. Воздухообмен обеспечивает организация специальных отверстий-продухов в здании: нижние являются приточными, а верхние — вытяжными. Однако такие системы очень далеки от совершенства. Плюс у них один — минимальные материальные затраты. Минусов много: это невозможность очистки воздуха, полная зависимость от климата, от сезонов года. Альтернатива — принудительная вентиляция. Она обходится гораздо дороже, зато такая система гарантирует оптимальный микроклимат в помещениях.

Искусственная вентиляция разделяется на приточную и вытяжную. Первая обеспечивает постоянную подачу свежего воздуха, а отработанные массы эвакуируются естественным образом. В такую систему входят:

• воздуховоды, по которым проходит воздух;
• вентиляторы, «заставляющие» его попадать в помещение;
• фильтры, останавливающие до 90% пыли, более крупного мусора;
• воздухонагреватели, без которых трудно и очень некомфортно зимой.

В эту систему могут входить различные дополнительные модули.

Вытяжная вентиляционная система, которая призвана помогать естественной вентиляции, наоборот, отвечает за удаления отработанных масс, практически лишенных кислорода. Главный элемент этого оборудования — вытяжные вентиляторы.

Приточная или вытяжная искусственная вентиляция недостаточно хорошо действует «в одиночку», поэтому оптимально приточно-вытяжное оборудование в комплексе. Однако в работе системы есть одно слабое место — удаление нагретого воздуха, замещение его холодным.

Чтобы сделать его комфортным, хозяева расходуют довольно большое количество электроэнергии, особенно чувствительны расходы в холодный сезон. Недостаток способна исправить рекуперация, которую используют как в централизованных, так и в локальных системах.

К оборудованию — рекуператорам — подводят вытяжные и приточные каналы. Устанавливать приборы можно в любом месте: снаружи здания (например, на крыше), на потолке, стене, полу. Они могут быть моноблоками либо отдельными модулями.

Рекуператор — лишь часть принудительной вентиляции, поэтому такое «возвращающее» оборудование рассматривают только как элемент общей системы.

Знакомство с оборудованием

Незнакомое слово «рекуператор» происходит от латинского «recuperatio», которое означает «возвращение». В нашем случае это часть тепла зимой или прохлады летом. Роторный рекуператор, как и его пластинчатый «коллега», совершает теплообмен: передает тепло от выходящего отработанного воздуха приточному холодному. Или, наоборот, забирает часть тепла от входящего, смешивая его с комфортными прохладными исходящими массами. Результат его рекуперативной зимней «деятельности» — снижение затрат на электроэнергию, тратящуюся на отопление помещений.

Устройство

Все приборы отличаются конструктивно, призваны выполнять свои задачи, которые в большей степени отличаются масштабами. Если сравнивать два популярных вида устройств — роторный и пластинчатый рекуператор, то последний предназначается для небольших помещений. Первый, герой этой статьи, способен справиться с более серьезной задачей — сделать комфортным помещение достаточно большой площади.

Рассматриваемый теплообменник состоит из стального оцинкованного (алюминиевого для небольших моделей) корпуса, ременного привода и ротора. Основа прибора — барабан, вращающийся с помощью двигателя. Этот цилиндр сделан из двух видов алюминиевой фольги: гладкой и гофрированной (60-120 мкм). Они намотаны друг на друга. В состав роторной конструкции входят осевые подшипники, датчик для контроля вращения ротора, а также уплотнительная лента, изолирующая воздушные потоки.

Внутри барабана располагаются каналы — коаксиальные и треугольные. Его устанавливают перпендикулярно движению воздушных масс. Исходящий воздух оставляет тепло в том секторе ротора, через который проходит. Вращаясь, прибор передает тепловую энергию приточным массам, а сам нагретый сектор охлаждается.

Характеристики

КПД роторных рекуператоров — 70-85% (87%). Помимо сохранения тепла устройства выполняют еще одну работу: они передают влагу. Для помещений, где постоянно повышен (или понижен) уровень влажности, такое дополнительное оборудование — наилучший вариант.

Полностью изолировать исходящие и входящие потоки друг от друга невозможно технически. Но такую задачу не ставят, потому что смешивается всего около 5%, либо цифра эта немногим больше. Есть возможность изменять скорость вращения теплообменника: для регулировки продуктивности используют преобразователи частоты.

Роторные конструкции более эффективны, чем их пластинчатые соперники, но из-за сложности конструкции и более высокого КПД стоят они совсем недешево. Однако оборудование, благодаря высокой эффективности, окупается за 1-2 года. Его устанавливают в качестве дополнительного элемента вентиляционной системы в помещениях средней площади: в гаражи, офисы, частные дома, на небольших складах.

Соперники роторного рекуператора

Есть и другие разновидности рекуперативных теплообменников, которые нередко становятся элементами приточно-вытяжных систем.

Пластинчатые

Эти приборы самые популярные, потому что относительно просты, им не нужна электроэнергия и серьезное обслуживание. Низкая стоимость — еще одно большое преимущество. Такие приборы — теплообменники, состоящие из большого количества пластин, между которыми оставлены минимальные расстояния. Материалы для их изготовления сильно различаются: это может быть металл, пластмасса либо целлюлоза. Рекуперация в устройствах происходит в разных плоскостях, поэтому потоки теплого и холодного воздуха не смешиваются.

Минус есть — это скопление конденсата, промерзание в сильные холода, поэтому приборам зимой требуется регулярное оттаивание. По этой причине в морозы вентиляционную установку отключают, либо устанавливают дополнительный элемент — подогреватель приточного воздушного потока.

Водяные

Если называть их корректно, то они гликолевые, спиртовые, так как обычная жидкость в зимнее время быстро замерзнет. Это оборудование состоит из двух теплообменников, которые соединены жидкостным контуром. Такие элементы устанавливают на расстоянии друг от друга, поэтому воздушные потоки тоже не смешиваются.

Еще одно достоинство прибора — минимальное отложение жиров, а значит, меньшая пожароопасность. По этой причине их часто устанавливают в кафе и ресторанах, даже в горячих цехах. Недостатки у устройства есть — это самые большие габариты, не слишком впечатляющая эффективность, едва превышающая 50%, высокая цена из-за необходимости дополнительного оборудования — теплового насоса.

Другие виды — камерные, трубчатые рекуператоры — не используют для устройства вентиляции в частных домах, поэтому их описывать большого смысла не имеет. Если рассматривать это «трио» претендентов в качестве моделей для самостоятельной сборки, то лидер один — это простой пластинчатый прибор.

Виды роторных рекуператоров

Модели различаются покрытием роторного барабана. Рекуператоры бывают:

1. Гигроскопическими (энтальпийными). В этих приборах соты алюминиевого барабана покрывают материалом, обладающим сорбирующими (поглощающими) свойствами. Вращаясь, барабан собирает влагу, поэтому может переносить ее из одного потока в другой. В результате утилизируется как конденсат, так и скрытая теплота воздуха.
2. Сорбционными. Это гигроскопический тип, но с улучшенными характеристиками благодаря инновационному сорбенту — силикагелю. Его главное свойство – повышенная способность впитывать влагу.
3. Конденсационными. Это самые обычные конструкции. Алюминиевый ротор лишен дополнительного покрытия, поэтому он переносит только тепловую энергию, а полностью перемещать влагу не в состоянии.
4. С эпоксидным покрытием. Оно предназначается для защиты алюминиевого барабана от химических соединений, находящихся в воздухе. Например, от концентрации морской соли, хлора в бассейнах, от паров на химическом производстве.
5. С антибактериальным покрытием. Оно способно остановить около 600 видов микроорганизмов. Такую защиту наносят на энтальпийные роторы, на барабаны с эпоксидным покрытием.

В быту обычно используют обычные конденсационные приборы, гигроскопические — там, где постоянно повышенная влажность. Остальные виды приобретают для помещений с неблагоприятными (вредными) условиями труда. Роторные рекуператоры отличаются по внешнему виду, различно их конструктивное исполнение: они могут быть как вертикальными, так и горизонтальными.

Плюсы и минусы роторных приборов

К основным преимуществам вращающегося оборудования относится:

• более высокий КПД зимой;
• снижение затрат на охлаждение летом;
• полная автоматизация процесса рекуперации;
• частичная нормализация влажности в помещении;
• отсутствие циклов оттаивания, потребности в отводе конденсата.

Самое большое преимущество этих сложных устройств — эффективность. Чтобы понять и сравнить, необходимо познакомиться с цифрами. Если роторные приборы имеют КПД 70-85%, то пластинчатые «простачки» гарантируют меньшую отдачу — всего 50-65%.

Некоторые минусы этих рекуператоров-профессионалов незначительны, но упомянуть лучше сразу все претензии. В этом списке:

• более высокая цена из-за сложности конструкции;
• определенный уровень шума во время работы;
• возможное смешивание встречных воздушных потоков;
• необходимость обеспечить источник питания;
• подвижные элементы — причина, по которой оборудованию необходимо частое, непростое техническое обслуживание;
• массивность некоторых моделей приборов, она требует обустройства довольно просторной вентиляционной камеры.

Если говорить о минусах, то чаще самый последний недостаток (большие размеры) не дает возможности установить роторное устройство в бытовых условиях.

Критерии для выбора рекуператора

В магазинах представлен относительно широкий ассортимент пластинчатых и роторных рекуператоров, поэтому подобрать оптимальный прибор бывает непросто. В этом случае не рекомендуют слепо доверять ни обещаниям изготовителя, ни похвалам из уст продавцов.

Если «продажные люди» гарантируют КПД, доходящий до 99%, а также эксплуатацию, возможную в условиях -50°, то можно утверждать, что это неправда. Оптимальную эффективность приборы обеспечат только до определенных температурных значений. Это до -10° для пластинчатых моделей и до -23° для роторных рекуператоров. Более низкие показатели уже снижают КПД.

Обращать внимание при выборе устройства необходимо на следующие моменты:

• способ монтажа — в стене или снаружи здания;
• используемые материалы и толщина корпуса;
• присутствие дополнительной изоляции;
• вид, мощность и напор вентиляции;
• климатические условия региона;
• особенности обслуживания;
• степень автоматизации;
• тип удаляемой среды;
• объем помещения;
• габариты;
• цена.

Плюсом станет наличие встроенных фильтров, электронагревателя, возможность регулировать интенсивность работы. Для небольших помещений идеальным все же будет пластинчатый вид рекуператора, для больших площадей — роторный прибор.

По сравнению с более популярным и простым пластинчатым оборудованием, роторный рекуператор достаточно сложен. Зато устройство дает возможность решить сразу несколько проблем — обеспечить лучший подогрев (охлаждение) воздуха, повысить влажность. Большая эффективность этого прибора для бытового применения часто не самый важный фактор, поэтому перед принятием окончательного решения нужно хорошо подумать о целесообразности его приобретения.

Чтобы познакомиться с относительно новой конструкцией, можно посмотреть очень информативное видео:

Скоро Новый Год 2020. Посмотрите как украсить комнаты, кабинет, класс в школе. А также как сделать новогодние поделки своими руками.ПосмотретьКомментарииКомментариев пока нетДобавить комментарийС развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.  В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

• Роторный рекуператор
• Пластинчатый перекрестно-точный рекуператор
• Рекуператор с промежуточным теплоносителем
• Камерный рекуператор
• Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.

Роторный рекуператор<o>

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.Приточно-вытяжные установки с пластинчатым рекуператоромПерекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.

Рекуператор с промежуточным теплоносителем<o>

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

• ТП – температура приточного воздуха после рекуператора, °С,
• ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
• ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:K=  (I_П-I_Н)/(I_В-I_Н ), где:

• IП – энтальпия приточного воздуха после рекуператора, °С,
• IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
• IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.Среди недостатков рекуператоров выделяют следующие:

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

• Возможность совмещения приточной и вытяжной установки в одном корпусе
• Габариты установки
• Желаемая эффективность
• Возможность небольших перетечек
• Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

Поскольку при организации вентиляции жилых, торговых либо производственных помещений неизбежно присутствуют тепловые потери, вызванные разницей температур наружного воздуха и находящегося внутри помещения, систему вентиляции дополняют устройством, которое кондиционирует поступающий извне воздух за счет температуры внутри помещения. Это устройство называется рекуператором, а сам процесс подобного теплообмена, соответственно, рекуперацией.

Что из себя представляет рекуператор воздуха

Рекуператор воздуха это бытовой или промышленный прибор, выполняющий функции вентиляции помещения, а также обеспечивающий в процессе работы прогрев или охлаждение нагнетаемого воздуха и регулировку его влажности.

Как работает: принцип действия и устройство

Приборы рекуперации воздуха имеют достаточно разное техническое устройство и принцип действия. Например, пластинчатый рекуператор зарекомендовал себя идеально подходящим для небольших жилых помещений в домах или коттеджах, благодаря своей простоте, дешевизне, компактных габаритах и отсутствию потребности в электроэнергии. Однако для более масштабных задач, связанных с рекуперацией воздуха в более габаритных помещениях, лучшим образом подойдет роторный рекуператор воздуха.

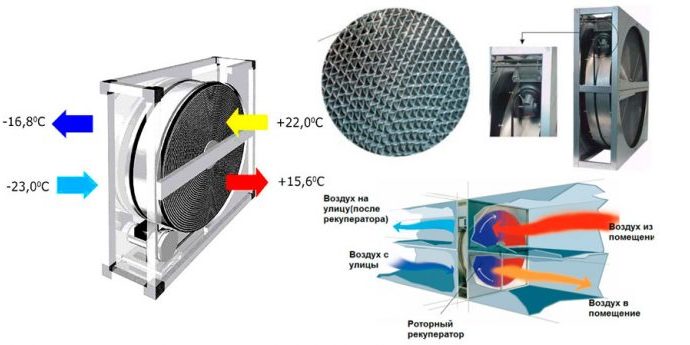

Как видно на приведенной схеме, в основе устройства находится вращающийся барабан (ротор), выполняющий функции теплообменника. Если температура наружного воздуха ниже, нежели в помещении, вытягиваемый из него воздух нагревает ротор, который при вращении отдает полученное тепло наружному воздуху, таким образом осуществляя его подогрев. Воздушные потоки проходят через рекуператор по разделенным вентиляционным каналам, что позволяет практически полностью избежать их смешивания, а теплообмен осуществляется исключительно через вращающийся барабан.

Конструктивно барабан выполнен как набор металлических ячеек, собранных с зазорами для достижения большей площади поверхности теплообмена. Электронная схема, управляющая работой роторного рекуператора, анализирует с помощью датчиков информацию о наружной и внутренней температуре и, управляя скоростью вращения ротора, обеспечивает режим оптимального теплообмена.

Как выглядит: фото

На иллюстрации показан внешний вид и схема движения воздушных потоков через роторный рекуператор

Когда и для чего нужен: сфера применения

Роторный рекуператор представляет собой отдельный элемент комплекса микроклимата помещения и применяется в системах вентиляции помещений средней площади, к примеру:

• частные дома,
• гаражи,
• офисные помещения,
• небольшие склады и торговые площади.

В связи с тем, что конструкция роторного рекуператора допускает частичное смешивание воздушных потоков, несмотря на раздельные каналы, его нельзя использовать в помещениях, требующих стерильности воздуха, таких как операционные, реанимационные, лаборатории, в которых производится работы с лекарственными средствами, химическими веществами или ювелирными изделиями.

Отзывы о роторных рекуператорах воздуха: плюсы и минусы

Основываясь на отзывах конкретных пользователей, можно выделить следующие потребительские и эксплуатационные особенности роторных рекуператоров воздуха:

• Высокая эффективность работы устройства: КПД находится в пределах 83-87% против аналогичного показателя 45-60% у пластинчатых рекуператоров;
• Относительно небольшие массо-габаритные характеристики;
• Управление оборотами барабана регулирует и оптимизирует процесс теплообмена;
• В холодное время года, благодаря наличию управляющей электроники, регулирующей скорость вращения ротора, практически отсутствует эффект обмерзания теплообменника в следствии конденсации влаги, содержащейся в наружном воздухе;
• Частично нормализуется влажность воздуха в помещении. При вращении ротора, на нем конденсируются капельки воды из забираемого воздуха, которые насыщают собой воздух нагнетаемый.

Из недостатков подобных устройств отметим следующие:

• Необходимость в источнике внешнего питания
• Наличие вращающегося ротора и электронных устройств требует периодического технического обслуживания;
• Частичное смешивание потоков воздуха сужает сферу применения;

Производители и популярные модели: рейтинг лучших и цены

Ниже представлены наиболее характерные модели роторных рекуператоров воздуха и приведены их характеристики:

Рекуператор воздуха Reventa RV-2

Роторный рекуператор с керамическим тепловым аккумулятором и необслуживаемым фильтром для жилых и офисных помещений небольшого объема.

• Габариты (мм) 500х150
• Потребляемая мощность (кВт) 1,6-2,6
• Уровень шума (дБ) 16-36
• Коэффициент рекуперации (%) 74-86
• Частота вращения (об/мин) 825-2205
• Объем вентиляции (куб.м/ч) 17-58
• Кол-во скоростей 3
• Кол-во режимов 11
• Цена, руб 6400

АРКТОС RR 400X200

Рекуператор роторного типа с электронным блоком управления. Предназначен для систем вентиляции и канального кондиционирования

• Габариты (мм) 850х880х480
• Потребляемая мощность (кВт) 25
• Коэффициент рекуперации (%) 75-85
• Частота вращения (об/мин) Управляется электроникой
• Объем вентиляции (куб.м/ч) 800-2950
• Кол-во скоростей Управляется электроникой
• Цена, руб 182000

Рекуператор роторного типа Swegon Gold PX 04

Установка для приточно-вытяжной вентиляционная с рекуперацией тепла. Энергосберегающая климатическая система, предназначенная для эффективной вентиляции жилых и производственных помещений.

• Габариты (мм) 2000х905х1200
• Уровень шума (дБ) 27
• Объем вентиляции (куб.м/ч) 290-1620
• Цена, руб По запросу

Рекуператор Salda RIRS 1200 HE EKO 3.0

Приточно-вытяжная вентиляционная установка для закрытых помещений. Оснащена электрическим нагревателем, системой фильтрации и электронным управлением с пультом ДУ.

• Размеры, мм 900х855х1350
• Потребляемая мощность (кВт) 4,9
• Коэффициент рекуперации (%) 76
• Объем вентиляции (куб.м/ч) 1200
• Цена, руб 400000

Как видно из приведенной информации, цены и характеристики установок роторной рекуперации воздуха имеют существенные различия в зависимости от характеристики и объема помещения, условий работ и степени автоматизации.

Какого производителя и какой тип лучше выбрать: ТОП-3

Что учитывать при выборе

Чтобы определиться с конкретной моделью рекуператора, наилучшим образом пригодного для выполнения предназначаемых ему задач, нужно обозначить следующие критерии:

• Тип рекуператора. Для небольших помещений более рациональным решением будет применения рекуператора пластинчатого типа; для более габаритных лучше подойдет установка роторной рекуперации;
• Объем перекачиваемого воздуха важнейший параметр устройства, определяющий его производительность;
• Способ монтажа. Роторный рекуператор трубчатого типа монтируется в предназначенное для него отверстие внутри стены и закрывается с обеих сторон декоративными панелями. Также существуют устройства, основной блок которых находится внутри или снаружи помещения.При наружном расположении блока он более подвержен перепадам температур, климатическим воздействиям и даже актам вандализма.При внутреннем размещении занимает место в помещении, является источником шума и не всегда адекватно вписывается в интерьер;
• Наличие встроенной системы вентиляции. Поскольку мощность естественного потока недостаточна для организации эффективной вентиляции помещения, бытовые роторные рекуператоры оснащены собственным вентиляционным блоком с одним либо двумя (на каждый воздушный канал) вентиляторами;
• Температура перекачиваемого воздуха, приведенная в технических параметрах устройства, должна соответствовать климатическим параметрам региона, где планируется его эксплуатировать.

Дополнительные опции (в зависимости от модели), наличие которых влияет на эффективность работы устройства и его функционал:

• Наличие встроенного фильтра положительно влияет на качество подаваемого в помещение воздуха, но увеличивает стоимость и требует дополнительных затрат на очистку и периодическую замену фильтрующего элемента;
• Наличие электрического нагревателя исключит обмерзание ротора и повышается нижний температурный предел работы устройства;
• Возможность регулирования влажности улучшит качество воздуха и комфорт присутствующих в помещении;
• Автоматическое управление системой рекуперации позволяет программировать интенсивность режимов работы.

3 лучших модели

Во всем многообразии ассортимента представленных на отечественном рынке роторных рекуператоров воздуха, в сегменте моделей, предназначенных для жилых помещений (квартиры, дома, коттеджи), следует отметить следующие бренды:

1. Lessar

   Серия моделей приточно-вытяжных установок напольного монтажа с роторным рекуператором производства фирмы Heatex (Швеция)

   Технические характеристики:

   • Мощность, кВт: 0,39
   • Расход воздуха, м3/ч 480
   • Статический напор, Па 500
   • Тип калорифера: Водяной
   • Тип рекуператора: Роторный
   • Класс фильтрования: F5
   • Габаритные размеры, мм: 900x553x850
   • Вес, кг: 79
   • Частота вращения, об/мин: 1850
   • Параметры электропитания, В/ф/Гц: 220-240 / 1 / 50
2. KOMFOVENT

   Прибалтийский производитель с линейкой моделей приточно-вытяжных установок с рекуперацией тепла и влаги. Качественные и долговечные устройства с высоким КПД (до 92%)

   • Тип установки REGO250
   • Исполнение плоское
   • Рабочий расход воздуха, м3/ч 100-250
   • Габариты,мм 550x310x790
   • Вес, кг 40
   • Толщина изоляции, мм 25
   • Диаметр воздуховодов, мм Ø160
   • Мощность, Вт 58
   • Тип теплоутилизатора роторный
   • Мощность нагревателя, кВт — (доп. 1 или 2)
   • Класс фильтрования (приток/вытяжка) f5/f5
   • Тип контроллера С2
3. Breezart

   Отечественный производитель систем вентиляции. Представленные в ассортименте роторные модели предназначены, преимущественно, для коммерческих и промышленных объектов, но по своим показателям пригодны для монтажа в домах с большой площадью помещения.

   Breezart 2700 Aqua RR F

   • Производительность: 2700 м3/час
   • Напряжение 220 В
   • Габариты: 3093x1040x999 мм
   • Вес: 265 кг

   Конструктивные особенности:

   • Функция нагрева воздуха до необходимой температуры управляется клапаном смесительного узла калорифера;
   • Охлаждения воздуха до заданной температуры;
   • 8 ступеней производительности;
   • Система защиты от замораживания калорифера;
   • Контроль загрязненности воздушного фильтра;
   • Семь независимых таймеров, функции «Комфорт», «Рестарт»;
   • Возможность создания VAV-системы;
   • Подключение к компьютеру через USB; подключение к системе «умный дом»;
   • Управление внешними устройствами, удаленное управление вентустановкой

SONY DSC

Стоимость

• Reventa RV-2 руб 6400
• АРКТОС RR 400X200 руб 182000
• Swegon Gold PX 04 по запросу
• Salda RIRS 1200 HE EKO 3.0 руб 400000

Где купить роторный рекуператор воздуха

1. ГК ООО «Инженерные системы»

   127591, г. Москва, ул. Дубнинская, д.83, оф. 617

   тел. 8(495)645-83-97; Е-mail: sale@ruclimat.ru

2. ООО «Свежий Воздух»

   19334, Москва, Ленинский проспект, 34/1

   тел. +7 (495) 136-74-06; Е-mail: contact@air-fresh.biz

В Санкт-Петербурге:

1. ООО «Инженер-климат»

   Санкт-Петербург; ул.Смоленская д.33 (БЦ «Смоленский») офис 204

   тел. +7 (812) 337-20-54; Е-mail: info@inklimat.ru

2. ООО «ОПТКЛИМАТ»

   пр. Энгельса 34, оф.333,

   тел. (812) 456-70-36; Е-mail: zakaz@klimatman.ru

3. ООО «Амалва СПб»

   Комендантский пр-т, д.4, лит.А, офис 505

   тел. (812) 493-53-60; Е-mail: info@komfortvent.ru

Роторный рекуператор воздуха достаточно сложное и дорогостоящее устройство, позволяющее комплексно решить задачу вентиляции помещения, включая такие аспекты, как фильтрация, увлажнение и подогрев подаваемого воздуха. Однако в силу конструктивных особенностей, для бытового применения производительность роторного рекуператора зачастую может оказаться избыточной. Полагаем, что приведенная в данной статье информация поможет Вам сделать правильный выбор в вопросе организации комфортной и эффективной системы микроклимата помещения.

Мар 16, 2018

О важности вентилирования помещений каждый знает из собственного опыта. Человеческому организму просто необходим кислород, а он находится в достаточном количестве только в свежем воздухе. Однако современный мир технологий и комфорта принуждает человека отказываться от такого необходимого проветривания помещений.

Почему это происходит? Потому, например, что при включенном кондиционере в жаркую погоду вентиляционный поток будет постоянно привносить теплые воздушные массы. В зимнее же время проветривание будет способствовать выходу тепла из помещения. В любом случае, мощности работающих приборов, будь-то кондиционер или обогреватель – используются на полную, что приведет не только к энергопотерям, но и к излишнему расходованию средств. Именно во избежание такой ситуации конструкторами был изобретен прибор – рекуператор.

Основной функционал

Назначение рекуператора – автоматизация процесса рекуперации воздуха, то есть возвращения ему исходных характеристик (в данном случае температурных). Устройство стандартного рекуператора довольно простое – это двустенная конструкция теплообменника для одновременного прохождения двух воздушных потоков: вытяжного и приточного.

Указанные потоки не смешиваются между собой, а лишь влияют друг на друга. Так как присутствует разница температуры приточного и вытяжного потоков воздуха, то в процессе взаимовлияния происходит обмен тепловой энергии. Массы холодного воздуха нагреваются, а теплого, соответственно, охлаждаются.

Еще одной функцией рекуператоров можно считать осушение воздуха, так как в процессе охлаждения теплых воздушных масс выделяющаяся влага конденсируется на их стенках.

Какие бывают рекуператоры

Поскольку многие уже успели назвать рекуператор одной из наиболее перспективных разработок в механизме вентилирования, производители активно насыщают рынок приборами разнообразных конструкций и видов.

Чаще всего устройства для обеспечения помещений рекуперацией вентилируемых воздушных масс классифицируют по следующим признакам:

• Схема движения теплоносителей.
• Конструкция.
• Назначение.
• Тип.

Рекомендуем ознакомиться:  Разновидности бытовых вентиляторов для вытяжки — правила выбора и монтажа

В зависимости от схемы движения прибор для рекуперации воздуха может быть или перекрестным или противоточным. В первом случае воздушные потоки будут двигаться перпендикулярно друг другу, а во втором – в противоположных направлениях.

Исходя из особенностей конструкции, рекуператор может быть трубчатым, пластинчатым, ребристым. Что касается назначения, то приборы для рекуперации могут применяться не только для воздуха, но и для других газов, и даже для жидкостей.

По типу рекуперационные устройства делят на роторные и пластинчатые. Роторные рекуператоры имеют механизм, основанный на вращательном движении барабана, а пластинчатые – на одновременном нагревании и охлаждении стальных пластин с разных сторон.

Рекуператор роторный

Внешний вид роторного рекуператора представляет собой цилиндрическую емкость, заполненную очень близко расположенными продольными стальными листами. Чаще всего применяется гофрированная сталь.

Автоматизация работы устройства достигается наличием электродвигателя и щита с частотным преобразователем. Вращения барабана пропускают через устройство сначала теплые, а потом холодные воздушные массы. Данный процесс сопровождается нагреванием или охлаждением ротора, что делает возможной отдачу тепла приточному воздуху.

Автоматизация процесса рекуперации воздуха с помощью роторного устройства обладает наибольшей производительностью и эффективностью. К преимуществам данного типа устройств относится то, что им не грозит обмерзание, как пластинчатым, то есть роторные механизмы можно использовать круглый год.

К недостаткам данного вида устройств относятся их большие размеры, требующие наличия просторной вентиляционной камеры. В обычных бытовых условиях, поэтому, не часто наличествует возможность установки промышленного прибора.

Модификации

Производителями на протяжении нескольких последних лет были изобретены многочисленные модификации рекуперационных приборов. Однако все они базируются на двух основных видах конструкции:

• Стандартной.
• Высокотемпературной.
• Энтальпийной.

Применение стандартной конструкции предполагает наличие в рекуператоре нескольких секторов (их может быть от 4 до 12, но только парное число). Основное назначение данного типа устройств – удалять излишнюю теплоту отработанного воздушного потока, попутное – переносить влагу.

Рекомендуем ознакомиться:  Как выбрать вентиляционные решетки для наружной вентиляции

Высокотемпературные рекуператоры применяются с целью выведения значительно нагретой воздушной массы. Это сугубо промышленные приборы, способные выдерживать температуру воздуха в 250 градусов.

Энтальпийный механизм рекуператора имеет своим основным назначением полное удаление тепла из воздушного потока, а дополнительно осуществляет еще и передачу влаги.

Роторные рекуператоры воздуха, кроме того, отличаются и по самому расположению ротора – вертикальному или горизонтальному, по внешнему виду, форме и размеру. В случае необходимости всегда можно подобрать подходящее устройство. Если же нет желания или возможностей – роторный механизм можно изготовить самостоятельно.

Собственноручное изготовление

Рекуператор своими руками – это совсем не сложная задача для мастеров. Однако обычному человеку перед изготовлением стоит уяснить некоторые правила:

• Первое – произвести точный расчет параметров необходимого вентиляционного прибора.
• Второе – обзавестись всеми необходимыми материалами и инструментами.
• Третье – продумать возможные способы крепления рекуператора и приобрести или изготовить нужное количество крепежных элементов.

Лучше всего для изготовления корпуса применять стальные листы, а для вращающегося ротора – алюминиевые. Важно помнить, что автоматизация процесса рекуперации требует установки мотора. Для запускания ротора устанавливается клиноременная передача. Также рекомендуется подумать и о надлежащей шумоизоляции прибора, для чего может использоваться минеральная вата, стекловолокно, силиконовый герметик.

Само по себе изготовление роторного рекуператора – абсолютно не сложное, однако требует проведения точных расчетов. Поэтому если Вы не очень хорошо разбираетесь в данном вопросе – лучше проконсультируйтесь у профессионалов.

Регенеративный теплообменник с непрерывным переключением теплоносителей называют роторным рекуператором. Агрегат широко применяется в системах приточно-вытяжной вентиляции. В нем тепло передается от нагретого воздуха холодному через вращающийся ротор, который состоит из набора тонких пластин. Агрегаты используются также в больших котлах для утилизации тепла дымовых газов. Такие устройства называются роторными теплоутилизаторами.

1 Устройство агрегата</span></h2>

Роторный теплообменник состоит из ротора, корпуса и привода. Ротор, или аккумулирующая тепловая емкость, представляет собой два вида металлической фольги, гофрированной и гладкой, намотанных друг на друга. Внутри ротора расположены треугольные или коаксиальные каналы. Толщина фольги колеблется от 60 до 120 мкм. По своему назначению роторы разделяются на следующие виды:

• конденсационный;
• энтальпийный;
• сорбционный.

Конденсационный ротор изготавливается из алюминия высокого качества. Энтальпийный прибор отличается покрытием, изготовленным из специального вещества, способного накапливать тепловую энергию.

Сорбционный ротор покрывают обычно силикагелем для передачи влаги, что позволяет проводить газообразную передачу без конденсата. Роторы небольшого диаметра крепятся на двойных спицах, которые привариваются или прикручиваются к нему.

‘ >Что такое рекуператор. Общее понятие для обывателя.

Агрегаты большого диаметра изготавливают из сегментов, что позволяет продлить срок их службы. Роторный теплообменник вращается внутри корпуса, изготовленного из алюминиевого листа. Сам ротор крепится на ступице. Она расположена на двух подшипниках, закрепленных в корпусе, а ось соединяется с поперечными траверсами корпуса. Такой крепеж дает следующие преимущества:

1. 1. Подшипники защищены от грязи и занимают немного места.
2. 2. Упорные кольца позволяют быстро проводить демонтаж оборудования.
3. 3. Подшипники расположены в одной детали, что гарантирует их длительную работу.

В зависимости от размеров ротора существуют разные конструкции оборудования.

РекомендуемКак выбрать циркуляционный насос для системы отопления

2 Корпус и опциональное оборудование</span></h2>

В роторах диаметром до 2620 мм несущие детали корпуса изготовлены из листовой стали. Обычно сталь покрывают сплавом алюминия или цинка для увеличения срока службы. Чтобы получить меньшие размеры ротора, используют профильный алюминий, который позволяет ускорить монтаж оборудования, что особенно важно для сегментных деталей.

Профильный корпус не может превышать в высоту и ширину более 4,2 м. Если требуется установка более мощной конструкции, то прибегают к использованию сварочного аппарата. Для вентиляции корпус выполняется с открытыми сторонами, что облегчает техническое обслуживание агрегата.

Радиальное и поперечное уплотнение предотвращает утечку воздуха. На корпусах из листовой стали монтируются пружины с нулевой жесткостью, которые прижимают к нему скользящие сальники.

В профильном корпусе уплотнение по периметру прижимается двойными пружинами, которые герметизируют ротор. Его вращение обеспечивают электродвигатель и ремень. Существует несколько видов подключения двигателя.

Для постоянного вращения ротора достаточно включить или выключить электрический мотор, поэтому регулировка мощности оборудования невозможна. Но существуют двигатели с регулировкой через блок управления. Для этого используют преобразователь частоты и блок регулировки числа оборотов.

РекомендуемРабота адсорбционных осушителей для сжатого воздуха

3 Принцип действия</span></h2>

Принцип работы роторного рекуператора воздуха основан на передаче тепла от выходящих потоков к входящим из внешней среды. Свежий воздух попадает между пластинами ротора, нагревается и под воздействием аккумулированного тепла поступает в пространство помещения. Объем входящего и исходящего воздуха соответствует размерам и мощности агрегата.

Обмен тепла зависит от взаимодействия вращающихся пластин с поступающим воздухом. Аппарат работает от электросети. Настройка электропривода позволяет прибору работать в определенном скоростном режиме. При работе теплообменника оба потока воздуха не смешиваются между собой, только влияют друг на друга.

Из-за разницы температуры входящего и исходящего воздуха происходит теплообмен. При этом действии холодный воздух нагревается, а горячий остывает. В отличие от пластинчатых рекуператоров, в роторных механизмах происходит частичное смешивание обеих частей воздуха.

‘ >Устанавливаем рекуператор

Непосредственно передача тепла происходит во время вращения ротора, когда его лопасти отдают тепло восходящим потокам. Производительность процесса зависит от скорости вращения, которая поддается регулировке. В такой конструкции технически невозможно предотвратить смешивание поступающего и выходящего воздуха.

В отличие от пластинчатых механизмов вращающиеся рекуператоры требуют частого технического обслуживания. Такие механизмы пользуются наибольшей популярностью, так как в них возврат тепла составляет почти 90%.

РекомендуемУлитка вентиляционная: особенности вытяжного центробежного вентилятора

4 Популярные модели</span></h2>

Роторные агрегаты можно применять в любых случаях для создания микроклимата в помещениях. Они эффективны в гаражах, загородных домах, офисных помещениях и небольших складах. К наиболее популярным моделям относятся:

1. 1. Reventa RV-2 — аппарат с тепловым аккумулятором, выполненным из керамики. Снабжен фильтром, который не подлежит обслуживанию. Максимальный коэффициент рекуперации составляет почти 86%. Агрегат обладает 3 скоростями вращения и 11 степенями режима работы.
2. 2. Apktoc RR 400X200 — роторный механизм, обладающий электронным пультом управления. Применяется в вентиляционных системах и для канального кондиционирования. Переключение скоростей вращения и режимов осуществляется с помощью электроники.
3. 3. Swegon Gold PX 04 — компактная установка для приточно-вытяжной вентиляции любого помещения. Отличается невысоким шумом во время вращения ротора.
4. 4. Salda RIRS 1200 HE EKO 3.0 — оборудование для применения в закрытых помещениях. Устройство снабжено электрическим нагревателем, системой фильтрации и дистанционным управлением.

При выборе теплообменника следует учитывать его мощность и объем помещения, где он будет работать. Для небольшого помещения рекомендуется применять пластинчатый рекуператор, а для большого загородного дома — роторный.

5 Достоинства и недостатки устройства</span></h2>

К основному преимуществу роторного рекуператора можно отнести высокую эффективность, которая достигает почти 90%. Во время вращения агрегат подает не только тепло, но и возвращает влажность в помещение. Отличается этот прибор легкостью технического обслуживания и управления.

К недостаткам можно отнести тот факт, что частично загрязненный воздух попадает в приток. Для этого требуется установка дополнительных фильтров, которые будут очищать воздух. Вращение ротора осуществляется за счет электрического двигателя, который потребляет немало электроэнергии. При внутреннем размещении в помещении занимает немало места, и его работа создает определенный шум.

‘ >Расчет окупаемости рекуператора

Дополнительным плюсом этого агрегата считается встроенный электрический нагреватель. Воздушный фильтр позволяет внутрь помещения попадать более чистому воздуху, но увеличивает стоимость этого аппарата.

Фото Используемые источники:

• https://dom-i-remont.info/posts/ventiljacija/rotornyj-rekuperator-ustrojstvo-princzip-raboty-plyusy-i-minusy/
• https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
• https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rotornyj-rekuperator.html
• https://topventilyaciya.ru/ventilyaciya/elementy/rotornyj-rekuperator.html
• https://oventilyacii.ru/ventilyaciya/ustrojstvo-rotornogo-rekuperatora.html
