Резервное оборудование – связка с основным теплогенератором

Один единственный котел не обеспечит необходимой надежности отопления. Он должен резервироваться устройством работающем на другом энергоносителе. Только такой может быть основа отопления частного дома. Какие котлы должны быть резервными, и как их лучше включить в общую схему….

Чем топим

Точной статистики применения того или иного вида топлива в частных домах не существует, но примерную картину монтажники отопления знают. Котлы по популярности распределяются следующим образом, начиная с того, который встречается чаще всех:

• газовый;
• твердотопливный (дрова, уголь);
• электрический;
• пеллетный;
• сжиженный газ;
• солярка.

Каким должен быть резервный котел

• Во многих случаях желательно чтобы резервный котел мог запускаться в автоматическом режиме. Например запускается, когда теплоноситель в системе отопления остыл до заданного значения.
• Второе требование – надежность аварийного запуска после сколь угодно большого времени простоя (чаще это годы…) Резервный котел должен включиться в любое время, также желательно в автоматическом режиме, т.е. без присутствия человека рядом.

Какие котлы плохо подходят на роль резервных

• Пеллетный котел по надежности можно назвать капризным, через некоторое время пеллеты слеживаются, ни о каком уверенном аварийном запуске не может быть и речи…
• Котлы жидкотопливные также с небольшой надежностью, автоматически чаще и не запустятся, особенно если будет значительное время простоя…
• С газовыми котлами та же история, после значительного времени простоя в магистрали концентрация чистого газа падает, нужно время чтобы вышла воздушно-газовая смесь. Т.е. запуск не автоматический, а только повторными пусками в присутствии человека…
• Твердотопливные котлы, особенно не снабженные электрической частью, имеют самую большую надежность, но для их растопки и управления ими нужно присутствие человека…

Что ставят

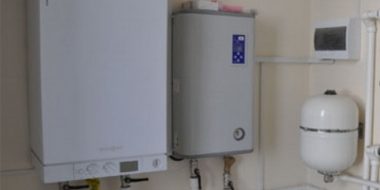

Его сейчас устанавливают повсеместно, рядом с газовым в качестве резервного во вновь строящихся домах или при проведении капитального ремонта отопления.

Его не редко можно встретить в качестве резерва или вспомогательного (дешевый ночной тариф электричества, работа по таймеру) рядом с любыми другими видами котлов, — жильцы ценят комфорт и надежность.

Даже для двухфазного питания, 4 кВт выделенной мощности зачастую устроят пользователей, чтобы предотвратить замораживание системы какое-то время (до устранения неполадок с основным котлом) в самый большой мороз.

Обычное резервирование котла

• газовый основной, электрический резервный.

Второй популярный вариант, происходит в связи с развитием газовой сети. Там, где до подключения к газовой магистрали, эксплуатировался твердотоплиный котел (наиболее частый вариант), после подключения газа, он остается в качестве резервного. Получается надежная проверенная схема, но без автоматизирования, рассчитанная на постоянное проживание:

• основной газовый, резервный – твердотопливный.

Схема резервирования с ручным пуском

Рассмотрим, как можно подключить два котла – основной и резервный в одну схему отопления.

Если нужно включить резерв, то вручную открываются и закрываются нужные вентили, затем выполняется ручной пуск котла.

Не редко котлы снабжаются встроенными расширительными баками, но они обычно маловаты для систем в частных домах. Чтобы не ставить в схему дополнительный, используют бак второго котла. Для этого не закрывают кран обратки на этом агрегате, т.е. оставляют его гидравлику связанной с общей схемой.

Схема включения второго котла с автоматизацией

При автоматическом включении резервного котла (без присутствия человека) схема та же, но с установкой обратных клапанов. Краны стаются отрытыми, так как при включении открывать их будет некому.

Обратные клапаны предотвращают паразитную циркуляцию по неработающему котлу. Они устанавливаются перед котлам, (неважно на подаче или обратке), но обязательно по схеме «на встречу друг к другу». Тогда отключение одного котла и включение другого может происходит в автоматическом режиме.

Схема с гидравлическим разделителем

В домах, где контуров отопления много, обычно применяется гидравлический разделитель (гидрострелка) или схема первичного кольца.

В домах с твердотопливным основным котлом может применяться буферная накопительная емкость (теплоаккумулятор).

Эти устройства позволяют согласовать одновременную работу двух котлов (в некоторых случаях). Т.е. резервный может выполнять и роль вспомогательного. Вот как это реализовывается с буферной емкостью (пример).

Но это частные случаи, а монтаж сложных схем с гидравлическими разделителями однозначно лучше доверить специалистам.

Нужна ли автоматизация включения резерва

Иногда без автоматизации включения резервного теплогенератора не обойтись, например, когда хозяев подолгу нет, а напряжение питания не слишком надежно. Остановка основного агрегата должна сопровождаться пуском вспомогательного, чтобы не заморозить систему…

В то же время автоматизация влечет за собой некоторые проблемы. Удорожание самой системы, и удорожание ее работы, — обратный клапан создает гидравлическое сопротивление, которое преодолевается насосом. Эта «мелочь», за все время эксплуатации становится «не мелочью». Происходит некоторое продавливание теплоносителя через обратный клапан по контуру котла, необходима чистка и замена клапанов, вынужденное техническое обслуживание второго агрегата из-за протока жидкости и наличия давления все это время….

Стоит ли создавать автоматизацию, чтобы возможно раз в несколько лет резервный котел включился автоматически? Пользователи при этом и будут стоять рядом и наблюдать…

Еще варианты сочетания котлов

Сейчас наиболее подходящим для резервирования является высоконадежный электрический котел. Поэтому, даже при отсутствии достаточной выделенной мощности для его полноценной работы, он окажется важным помощником для небольших домов и дач. Причем хорошо сочетается с любым видом других котлов.

Но нужно учитывать, что рядом с агрегатами, которые частенько аварийно прекращают свою работу, лучше создавать схему под автоматизированный запуск. Хозяевам не редко надоедает дежурить у капризных котлов, и они с удовольствием полагаются на автоматический запуск дорогого в работе электрического агрегата.

К капризным можно отнести

• Пеллетный котел – много механизмов, периодическое обслуживание, слеживание пеллет…
• Солярочный – обычное засорение, по причине качества топлива, плохой чистки емкостей…
• Твердотопливные с элементами автоматизации – так называемые «длительного» горения и им подобные – почему не стоит выбирать котел длительного горения

В мире случаются невероятные вещи – могут выйти из строя самые надежные устройства или системы. А уж выход из строя отопительного котла или прекращение подачи газа или электричества – ситуация штатная. А потому в любой момент вам может понадобиться резервный котел, или любой другой теплогенератор, в помощь вашему основному устройству.

Для того, чтобы подобрать резервный котел, стоит понимать, какие непредвиденные моменты с ваше системой отопления случаются чаще всего. Выделите для себя наиболее вероятные аварийные случаи:

• Прекращение подачи магистрального газа для отопления.
• Авария на линиях электропередач.
• Технические неполадки котла отопления.
• Невозможность восполнения запаса топлива для автономного котла.

И в зависимости от того, с чем вам чаще приходится сталкиваться, можно будет подобрать дублирующую систему отопления для вашего дома.

О том, как резервировать питание котла, мы уже писали на нашем сайте. А ниже вы найдете информацию, какой резервный котел подобрать в пару к уже имеющемуся теплогенератору.

Резервный котел в пару к электрическому котлу

Электрические сети в том состоянии, в котором они находятся сейчас, не могут считаться гарантированным источником энергии для отопления дома. Значит, любую систему отопления на электричестве нужно дублировать.

Если у вас установлен электрический котел отопления с жидкостной системой, вам необходимо к нему подобрать дублера – резервный котел, который будет работать в периоды отключения электричества или в моменты, когда не на всех фазах есть достаточное напряжение для отопления дома.

Какой резервный котел выбрать в пару электрическому? Это может быть любой котел с автономным запасом топлива:

• Дизельный котел с емкостью под солярку.
• Твердотопливный котел с запасом дров, угля или пеллет.
• Газовый котел на газовой рампе или подключенный к газгольдеру.

В случае, если вы отапливаете дом системой электрических конвекторов, экономически нецелесообразно городить резервную жидкостную систему отопления с радиаторами и котлом. В этом случае лучше использовать в виде резервного теплогенератора воздушную отопительную печь. Это может быть стационарная кирпичная печь, стальная или чугунная печь или печь-камин.

Также это могут быть газовые конвекторы, запитанные от системы газовых баллонов с приличным объемом – 27 или 50 литров.

Поскольку электричество является самым дорогим энергоносителем для отопления, то любой теплогенератор на любом топливе сможет выполнять функцию резервного отопления.

Резервный котел в пару к газовому котлу

В случае, когда в морозы увеличивается разбор газа в газовой магистрали, конечный домохозяйства в конце «трубы» могут остаться практически без газа. Некоторые модели газовых котлов не смогут запуститься и работать при минимальном давлении в газовой магистрали. Также могут случаться аварии на газовой магистрали по различным причинам – от неграмотного проведения земляных работ до фактов своевольной врезки в газовую магистраль.

В этом случае, а также в случае выхода из строя газового оборудования, на срок, достаточный для выезда аварийной бригады, вам понадобится резервный котел в пару к газовому котлу.

Какие тут возможны варианты? Любой твердотопливный или дизельный котел сможет поддержать вашу систему отопления, пока устраняется авария на магистрали или ремонтируется газовое оборудование.

Если у вас есть возможность в моменты аварии находиться дома – можете выбирать дровяные или угольные котлы. Если же вам нужно уехать в этот момент, выбирайте полностью автоматические дизельные или пеллетные котлы.

Модель в данном случае не имеет значения, значение имеет надежность резервного котла. По этой причине не стоит резервировать газовое отопление электрическими котлами или конвекторами. Потому что, электричество еще менее надежный вид энергии для отопления, чем магистральный газ.

Резервный котел в пару к дизельному котлу

Лучшим вариантом для резервирования отопления на жидком топливе будет либо второй дизельный котел, либо твердотопливный котел, а также газовый котел, работающий от газовой рампы – нескольких баллонов, соединенных для подачи газа к теплогенератору.

Второй дизельный котел будет работать, если вышел из строя ваш основной агрегат. Дублер будет запитан от той же емкости, что и главный теплогенератор.

Если же случились проблемы с подачей солярки или со своевременным закупом и подвозом топлив, то здесь выручит дублирующий котел на другом виде топлива.

Резервный котел на том же виде топлива

В комментариях на сайте и в письмах на редакторскую почту несколько раз наши читатели задавали вопросы, стоит ли запускать систему, состоящую из двух теплогенераторов на одном и том же виде топлива?

Можно устанавливать в связке два котла на твердом топливе или на солярке. В этом случае топливный источник автономен, и если он доступен, то дублирующий котел будет успешно работать.

В случае с магистральным газом и электричеством установка резервного котла спасает вас только в том случае, когда выходит из строя сам теплогенератор. В случае аварии на ЛЭП или газовой магистрали вам все равно понадобится котел на альтернативном топливе.

Альтернативный вариант обогрева жилья – электрокотел  для отопления частного дома, установка которого значительно проще, чем традиционного газового или твердотопливного оборудования. Электрические агрегаты компактны, безопасны и просты в эксплуатации. Однако при их покупке часто возникает множество вопросов и сомнений.

Далее мы приведем рейтинг популярных моделей, опишем их характеристики, плюсы и минусы, обозначим основные параметры выбора оптимального электрического котла для дома или дачи.

Лучшие модели электрокотлов

Среди достойных претендентов на лидерство – котлы отечественного и зарубежного производства. Для объективности оценки в список вошли как бюджетные, так и дорогие модели. Среди них – агрегаты, рассчитанные на обслуживание компактных помещений, а также высокомощные электрокотлы.

Популярность среди потребителей завоевала отопительная техника от компаний: «Эван», Portmen, Vaillant и Zota. Эти товары активно конкурируют между собой. Отзывы потребителей помогут сориентироваться в выборе и не прогадать с покупкой.

1 место – Эван Next 9

Отечественный производитель электроотопительных котлов предлагает несколько серий агрегатов. Линия Next отличается разумным соотношением цены и технических параметров.

Эван Next 9 предназначен для обслуживания домов, гаражей, складских и торговых помещений в 90 кв. м. Настройка рабочих параметров – трехступенчатая, нагрев теплоносителя в пределах 85°С.

Для заправки системы подойдет антифриз или вода, сертифицированная для отопительных контуров. Эван Next 9 – универсален, электрокотел можно задействовать как основной или резервный источник тепла.

Технические характеристики:

• тепловая мощность – 3-9 кВт;
• механическое управление;
• монтаж – настенный;
• регулировка – ступенчатая, 3 режима;
• подключение к одно- и трехфазной сети;
• максимальная температура теплоносителя – 85°С;
• вес – 6,6 кг;
• система безопасности: защита от перегрева, аварийный термовыключатель.

Эван Next 9 относится к простым электрокотлам отопления для дома. Здесь нет интеллектуальной системы управления для автоматизации работы, расширенной комплектации миникотельни и отсутствует многоуровневый комплекс безопасности.

Однако с основной задачей он справляется отлично. Нареканий на работу агрегата, проблем с управлением и монтажом нет. Важные преимущества: доступная цена, бесшумность работы, наличие блочных ТЭНов из нержавейки.

2 место – Prothem Скат 24 KR 13

Высокопроизводительный прибор из Словакии. Мощности хватает на обогрев просторных апартаментов, коммерческих помещений. В агрегате предусмотрена ступенчатая регулировка производительности – шаг 2 кВт. После отключения от сети последний заданный режим останется в памяти электрокотла.

Широкий диапазон значений мощности позволяет задействовать прибор для теплых полов, подключать бойлер. Скат 24 KR 13 оборудован циркуляционным насосом, расширительным баком на 7 л.

Технические характеристики:

• максимальная мощность – 24 кВт;
• управление электронное, есть индикация включения, дисплей с отображением температуры;
• монтаж – настенный;
• регулировка – 12 ступеней переключения мощности;
• подключение к трехфазной сети;
• максимальная температура теплоносителя – 85°С;
• масса – 34 кг;
• система безопасности: предотвращение замерзания и перегрева, защита от блокировки насоса, автодиагностика, воздухоотводчик, предохранительный клапан.

Пользователи довольны приобретением, в эксплуатации проблем не возникало. Котел Скат 24 устойчиво переносит перепады в электросети. В агрегате реализована опция «мягкий старт» – при включении прибор не перегружает систему, что положительно сказывается на состоянии внутренних элементов устройства.

Главные плюсы, отмечаемые пользователями: высокий КПД, отличное качество сборки, полная система безопасности, мощность. Недостатки: дороговизна, отсутствие возможности удаленного управления.

3 место – Protherm Скат 12 KR 13

Менее производительный аналог предыдущей модели. Электрический котел мощностью 12 кВт подойдет для жилого дома в пределах 120 кв. м. Прибор имеет компактные габариты, привлекательный дизайн – не портит интерьер помещения.

Модуль полной комплектации. Производитель оснастил агрегат насосом, расширительным баком. Вариативность регулировки тепловой мощности позволяет подключать электрический котел к теплым полам.

Технические характеристики:

• показатель мощности – 12 кВт;
• управление электронное, на передней панели есть дисплей, световая индикация режимов работы;
• монтаж – настенный;
• регулировка – 6 ступеней переключения мощности;
• подключение допустимо только к трехфазной сети;
• температура теплоносителя – 25-85°С;
• масса – 34 кг;
• система безопасности: воздухоотводчик, предупреждение замерзания, защита от перегрева и блокировки насоса, автодиагностика, предохранительный клапан.

Котел прост в монтаже, есть возможность подключения внешнего управления. Агрегат укомплектован необходимыми элементами для быстрого ввода в эксплуатацию, полной системой безопасности.

Главный минус Скат 12 от Protherm – высокая стоимость. Другие производители предлагают оборудование аналогичной мощности по сниженной цене. Среди дополнительных минусов потребители отметили шумность работы – слышна вибрация насоса.

Гарантийный срок обслуживания – 24 месяца. Это условие актуально только при установке котла сервисной службой компании. Некоторые не учли этот факт, поэтому при поломке существенно потратились на ремонт.

4 место – Эван Warmos-IV-5

Недорогой, и вместе с тем технологичный, функциональный агрегат серии «Комфорт» от компании «Эван». Агрегат предназначен для домов площадью не более 50 кв. м. Важное конкурентное преимущество котлов Warmos-IV-5 – возможность регулировки нагрева теплоносителя с точностью до 1°С, диапазон значений – 5-85°С.

При сбоях в работе модель информирует пользователя о причинах неисправностей. За дополнительную безопасность отвечает контур аварийного отключения.

Технические характеристики:

• показатель мощности – 5 кВт;
• управление электронное, есть дисплей;
• настенная установка;
• плавная ручная и автоматическая регулировка мощности;
• работа через однофазную сеть;
• разогрев теплоносителя до 85°С;
• масса – 16 кг;
• система безопасности: опция предупреждения замерзания, диагностика неполадок, защита от перегрева.

Warmos-IV-5 не боится скачков напряжения, сохраняет работоспособность при понижении значения до 180 В и при повышении до 260 В.

В ходе эксплуатации пользователи не выявили существенных недостатков. Среди плюсов модели отмечают: компактность, стильный дизайн, точную регулировку нагрева, возможность подключения GSM для управления через интернет. Многие по достоинству оценили информативный дисплей и функцию самодиагностики с оповещением о поломках.

Минус – отсутствие в комплекте циркуляционного насоса. Предусмотрены колодки для подключения модуля ДУ, насосного оборудования и датчика температуры воздуха.

5 место – Эван Expert 12

Представитель категории «Люкс» компании Эван. Это один из наиболее экономичных агрегатов среди электрических котлов для отопления частного дома благодаря интеллектуальной системе управления. Работа прибора полностью автоматизирована. Котел анализирует температурные показатели уличного воздуха и внутри помещения, регулирует производительность в соответствии с заданными параметрами.

Вмешательство человека ограничивается выбором комфортной температуры. Можно отрегулировать микроклимат для определенного дня недели или периода суток.

Эван Expert 12 –полноценная миникотельня с полным набором рабочих элементов. В устройстве есть воздухоотводчик, насос и расширительный бак. Максимальная площадь обслуживания – 120 кв. м.

Технические характеристики:

• мощность – 12 кВт;
• электронное управление, графический дисплей, понятная навигация в выборе рабочих режимов;
• настенная установка;
• автоматическая и ручная регулировка мощности;
• напряжение – 380 В;
• разогрев теплоносителя 10-85°С;
• масса – 41 кг;
• полный комплекс элементов безопасности: самовозвратный датчик, защита от перегрузки, короткого замыкания, контроль наличия фаз, антизамерзание теплоносителя, предохранительный клапан.

Эван Expert 12 способен управлять косвенным бойлером ГВС, подключаться к модулю ДУ. В котле реализована опция самодиагностики и режим отладки – можно проверить работоспособность любого элемента управления по-отдельности.

К функциональности, комплектности и технологичности прибора нареканий нет. Котел удобен, комфортен в управлении. Минус – высокая цена. Есть единичные случаи выхода из строя платы – поломку устраняли по гарантии.

6 место – Vaillant eloBlock VE12

Котел от немецкого бренда отличается элегантным дизайном, простотой управления, полноценной системой защиты и продуманной функциональностью. За высокое качество придется немало заплатить. В прибор уже встроен: расширительный бак, трехступенчатый циркуляционный насос, механический манометр.

Технические характеристики:

• мощность – 6-12 кВт, установлено два ТЭНа по 6 кВт;
• электронное управление, информативный дисплей с подсветкой, индикатор включения;
• настенный монтаж;
• плавная регулировка производительности, летний режим работы;
• напряжение – трехфазная сеть;
• диапазон нагрева теплоносителя – 25-85° С;
• масса – 33 кг;
• полная система безопасности: диагностика неполадок, предупреждение замерзания, защита от перегрева, блокировки насоса.

Модель может функционировать от датчика уличной температуры или комнатного термостата. Благодаря плавной регулировке температуры котел подойдет для обустройства теплого пола.

Из минусов можно выделить дороговизну самого агрегата и его комплектующих. Именно по этой причине котел от Vaillant не числится среди лидеров рейтинга.

7 место – Protherm Скат 9 KR 13

Тэновый котел мощностью 9 кВт. Агрегат относится к дорогим моделям, но в нем уже предусмотрен насос и расширительный бак на 7 л. Это прибор повышенной комфортности с многоступенчатой регулировкой производительности от 1 до 9 кВт и полноценной системой безопасности.

Технические характеристики:

• мощность – 1-9 кВт;
• электронное управление, предусмотрен информативный дисплей, термометр, индикатор включения;
• настенная установка;
• 9 ступеней мощности;
• напряжение – одно- или трехфазная сеть;
• разогрев теплоносителя 25-85°С;
• масса – 34 кг;
• элементы безопасности: предупреждение заморозки теплоносителя, защита от перегрева, блокирования насоса, воздухоотводчик, предохранительный клапан.

Несмотря на высокую стоимость Protherm Скат 9 популярен у покупателей. Мнения большинства пользователей положительные, но есть и негативные отклики.

Плюсы модели: надежность сборки, компактность и декоративность прибора, устойчивость к перепадам напряжения, возможность подключения термостата и удаленного управления. Недостатки: дороговизна, ночью слышен шум. Некоторые отмечают быструю поломку ТЭНа.

8 место – Zota Balans 9

Отечественный электрокотел для обогрева коттеджей до 90 кв. м. При хороших технических характеристиках модель обладает доступной стоимостью. Zota Balans 9 разогревает теплоноситель до 30-90°С, предусмотрена трехступенчатая регулировка мощности.

Агрегат может похвастаться малыми габаритами, легким весом, простотой монтажа и понятной системой управления.

Технические характеристики:

• мощность – 3-9 кВт;
• механическое управление;
• настенный монтаж;
• трехступенчатая регулировка производительности;
• напряжение – 220/380 В;
• разогрев теплоносителя – 30-90° С;
• вес – 9,5 кг;
• защита от перегрева.

В коммутирующей схеме задействованы электромагнитные реле, благодаря чему работа силового блока практически бесшумная. Корпус котла Zota Balans 9 термоизолирован, для заправки допустимо применение незамерзающих теплоносителей.

Из основных плюсов отмечают: низкую стоимость, тихую работу, простоту управления. Минусы: слабая система безопасности, восприимчивость к скачкам в электросети.

9 место – Эван Эпо 6

Бюджетная модификация среди ассортимента отопительных агрегатов Эван. Подходит для установки в доме или на даче площадью не более 60 кв. м. По характеристикам модели серии «Эпо» схожи с приборами линейки «Стандарт» этого же производителя. Снижение стоимости обусловлено отсутствием корпуса, объединяющего пульт управления и котел.

Температура теплоносителя устанавливается термостатом, предусмотрена плавная регулировка, диапазон – 30-85°С. В котлах Эван Эпо 6 установлены чешские ТЭНы Backer из нержавеющей стали.

Технические характеристики:

• мощность – 6 кВт;
• электронное управление, есть индикатор включения, выносной пульт управления;
• напольный монтаж;
• плавная регулировка температуры;
• напряжение – 220 В;
• разогрев теплоносителя – 30-85° С;
• масса – 7 кг;
• система безопасности – самовозвратный аварийный датчик.

Отзывы покупателей об использовании котла разнятся. Довольные пользователи отмечают простоту устройства, легкость управления, бесперебойность работы. Другие, наоборот, жалуются на непродуманность переносного ДПУ, быструю поломку терморегулятора, выход из строя платы.

10 место – Zota 9 Lux

Модель с хорошим набором опций. В Zota 9 Lux предусмотрена защита блока управления от перегрузок сети, автоматическая регулировка температуры, возможность сохранения индивидуальных настроек, самодиагностика неисправностей и звуковая сигнализация аварийного состояния.

Пользователь может контролировать параметры отопительной системы через телефон.

Технические характеристики:

• мощность агрегата – 9 кВт;
• электронное управление, дисплей, индикатор включения;
• установка на стену;
• регулировка температуры автоматически или вручную;
• напряжение – подвод однофазной, трехфазной сети;
• разогрев теплоносителя – до 90° С;
• масса – 19 кг;
• комплекс безопасности: диагностика неполадок, защита от перегрева.

В Zota 9 Lux предусмотрена самовозвратная аварийная блокировка – после устранения поломки котел продолжает работать по ранее заданным параметрам.

Несмотря на многообразие предусмотренных разработчиком опций, модель не особо популярна. Котел дорогой, при этом в комплектацию не входят расширительный бак, насос. Некоторые пользователи отмечают быстрый выход из строя блока управления и негативно высказываются о качестве обслуживания агрегатов техподдержкой.

Выбор котла: оценка основных параметров

При покупке отопительного агрегата для обустройства системы электрического отопления стоит учесть площадь жилья, теплосберегающие показатели материалов, из которых построен дом, а также климатические характеристики региона.

Основные параметры выбора:

• мощность;
• тип подключения;
• комплектация;
• способ регулировки производительности;
• вариант управления.

Мощность. Главная характеристика, показывающая интенсивность обогрева. Для ее определения используют специальные калькуляторы, ориентируются на рекомендации производителей котлов или рассчитывают самостоятельно.

Вычислительная норма – на 1 куб. м комнаты должно приходиться около 40 Вт мощности прибора. Значение надо скорректировать с учетом вероятных тепловых потерь

К полученному значению прибавляют 100 Вт из расчета на каждое окно и 200 Вт – на каждую входную дверь.

Следует учесть и климатическую зону. Табличные коэффициенты, на которые необходимо умножить расчетную цифру:

• северные регионы – 1,8-2;
• центральная зона – 1,2-1,4;
• южная местность – 0,7-0,9.

При выборе электрокотла для коттеджа, частного дома итоговое значение стоит умножить на 1,5. Запас в 50% необходим на покрытие тепловых издержек через потолок и стены.

Тип подключения. Электрические нагреватели делят на однофазные, работающие от 220 В, и трехфазные – требует подпитки в 380 В

Этот параметр зависит от мощности котла. Для приборов до 9 кВт возможно подключение к однофазной сети. Высокомощные агрегаты требуют подвода сети в 380 В. На проведение отдельной трехфазной сетки потребуется разрешение.

Комплектация. Возможны два варианта:

• базовая комплектация – покупка одного котла, остальные необходимые узлы придется приобретать отдельно;
• миникотельня – укомплектованный котел.

Второй вариант предпочтительней. Покупка и монтаж всех составляющих по-отдельности обойдется дороже, чем приобретение и ввод в эксплуатацию укомплектованного котла.

Способ регулировки мощности. От этого параметра зависит удобство пользования прибором. Возможна ступенчатая и плавная регулировка. Первый вариант используют в котлах с несколькими нагревательными элементами.

Минус технологии – ограниченность выбора мощностей. Для более аккуратной регулировки температурного режима в помещении используют вентили и термостаты на радиаторах

Плавный выбор мощности предпочтительней. Его преимущества: получение более комфортного микроклимата, экономичность электроэнергии. В бюджетных вариантах маломощных котлов регулировка производительности вообще может отсутствовать.

Способы управления:

1. Механический. Такие котлы доступны по цене, но точность регулировки температуры недостаточная. Кроме того, механические системы громки – при переключении слышны щелчки. Этот вариант подойдет для котлов, эксплуатируемых в нежилых помещениях.
2. Электронный. Система управления более удобна и экономична. Использование электронных терморегуляторов и термостатов позволяет сэкономить до 20% электроэнергии. Минус – высокая стоимость.

Стоит обратить внимание на особенности корпуса. Лучше выбирать котел закрытого типа, чтобы дети не имели доступа к деталям электрооборудования.

Рекомендуем также прочесть статью об обустройстве котельной в частном доме. Подробнее – переходите по ссылке.

Выводы и полезное видео по теме

Сравнение котлов Protherm и Stout:

При выборе электрокотла стоит обращать внимание на имя бренда. Предпочтение лучше отдать авторитетным компаниям, качество товаров которых подтверждено положительными пользовательскими отзывами и соответствующими сертификатами. От неизвестных марок лучше отказаться, ведь на кону не только комфортность, но и безопасность пользования.

Возможно вам удалось приобрести новую модель электрокотла? Пожалуйста, расскажите какому устройству отдали свое предпочтение, чем руководствовались при этом и довольны ли работой оборудования? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

Классическая отопительная схема с одним генератором тепла хорошо знакома каждому хозяину дома. Однако комбинируя газовый и электрокотел в одной системе, можно достигнуть гораздо большего практического эффекта. Утверждают, что такое подключение гораздо экономнее обычного. Звучит заманчиво, не правда ли?

При логическом рассуждении возникают сомнения: как электричество поможет сэкономить бюджет, ведь его стоимость гораздо выше газа? И зачем вообще это делать с точки зрения целесообразности усиления мощности агрегатов? Не проще ли приобрести просто один производительный котел?

На самом деле, проект такого совмещения вполне оправдан. Мы вам подробно расскажем, как собрать отопление с электрическим и газовыми приборами. Вы узнаете об устройстве этой системы и ее целесообразности. Поможем составить схему и не упустить важные нюансы обустройства комбинированной отопительной линии.

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.

Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Это называется подключением дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

Возможность реализации совместного подключения

Спроектировать обычное потребляющее газ отопление не так-то просто. То есть создать рабочую схему легко, а вот чтобы ее одобрили — проблематично. Ситуация с электрокотлами менее плачевна по затратам средств, времени и проблем с получением одобряющих процедуру бумаг.

А тут объединение 2 разнотопливных агрегатов. Казалось бы, не оберешься проблем и будешь ходить по инстанциям буквально годами, за разрешительными документами. Но это не так.

Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако согласовать такой проект в газовой службе все-же необходимо и получить разрешение, если по использованию электроэнергии вы превышаете установленный лимит в суммарной мощности оборудования

На самом деле, к таким схемам строительные нормативы вполне благосклонны. Если быть точнее, никаких запретов нет.

Приборы учета энергии и расхода топлива разные. Потребление ресурсов не превышено, взрывоопасной ситуации не спровоцировано — устанавливайте котлы, соблюдая стандартные нормы, инструкции по монтажу каждого. Никаких проблем возникнуть не должно.

Напоминаем, что установку газовых котлов следует выполнять в соответствии с СП 402.1325800.2018 (причем этот документ носит обязательный, а не рекомендательный характер).

Каким образом связать в системе 2 котла?

Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.

Основных схем соединения две, это:

• Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
• Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.

Последовательная система подходит больше для маломощных котельных установок и используется редко.

Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным

Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.

В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.

Особенности параллельного подключения

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

• К каждому агрегату идут контуры подачи теплоносителя. Они присоединяются к общей линии.
• Обязательно при этом необходимо, чтобы стояли группы безопасности и запорная арматура.
• К другой линии подключаются контуры возвратных магистралей, также оборудованные запорными вентилями.
• На возвратной магистрали (или на подаче), перед узлом совмещения контуров обвязки, устанавливается циркуляционный насос.
• Магистрали обоих отопительных агрегатов подсоединяются к коллекторам.
• На одном из распределительных коллекторов устанавливается расширительный бак. К его трубе также подключен контур подпитки, с оснащением обратным клапаном и запорной арматурой.
• От распределительных коллекторов идут магистральные ветви к теплому полу, радиаторам, бойлеру, на каждой установлены циркуляционные насосы и клапаны слива теплоносителя с системы.

Это не принципиальная схема, а лишь основные ее особенности. Она в общих чертах дает представление о том, как лучше подключить к основному газовому котлу дополнительный электрокотел. Вариант сборки можно усложнить и усовершенствовать, например, системой автоматики и сервоприводом.

При параллельном подключении можно также установить гидрострелку и блок автоматики, однако перед этим тщательно обдумайте такое решение, их монтаж не всегда целесообразен

Варианты управления с ручным пуском/автоматикой

Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.

Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.

Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.

В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.

Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.

Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.

Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы

Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:

• Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
• На случай длительных отъездов из дома в отопительный сезон.
• При ненадежности газового котла.

В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2 котлов отопления, газового и электрического, мудрое решение для усиления мощности отопительного оборудования, а также для резервного обогрева здания. Параллельная установка агрегатов не настолько сложна, как может показаться вначале.

Главное, грамотно подобрать схему обустройства и рассчитать верно суммарную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратитесь к сантехникам. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.

Климатическая компания «Термомир» предлагает в широком ассортименте электрические котлы различной мощности. Ознакомьтесь с информацией или позвоните нашим консультантам для выбора нужной модели котла. Электрические котлы предназначены для отопления частного дома, дачи, квартиры (в том числе для поквартирного отопления), различных административных, коммерческих и производственных объектов площадью от 30 до нескольких тысяч кв. м. Электрическое отопление оптимально там, где нет магистрального газа или строгие требования к экологичности приборов обогрева. Также котел электрический часто применяется как резервный вариант отопления, на случай возникновения проблем с основным котлом, например, газовым.

Электрический котел отопления состоит из теплообменника, блока нагревательных элементов, блока управления и приборов контроля и безопасности. Некоторые электрические котлы комплектуются циркуляционным насосом, расширительным баком, предохранительным клапаном и фильтром. Нагреваемый при помощи электричества теплоноситель циркулирует по системе труб и радиаторов, обеспечивая отопление помещений, а также нагрев воды в бойлере. Электрический двухконтурный котел применяется для отопления и горячего водоснабжения, одноконтурный — только для отопления дома, а также для теплого пола.

Плюсы:По сравнению с котлами на других видах топлива электрокотлы более дешевы, компактны, безопасны и бесшумны. Подключение электрических котлов намного более простое и недорогое, чем у других видов котлов. За счет компактных размеров и небольшого веса электрические котлы являются настенными, не требуют отдельной котельной и монтаж допускается в подсобных или хозяйственных помещениях, кладовках, на кухне, в подвале, и даже в жилых комнатах.Электрические котлы просты в эксплуатации и не создают вредных выбросов и посторонних запахов, не нуждаются в постоянном обслуживании, дорогостоящей чистке и регулярной закупке топлива.Минусы:Зависимость от стабильного наличия электричества и высокие требования к качеству и надежности электрической проводки. Также следует учитывать достаточно высокую стоимость электроэнергии. Для обоснованного решения о покупке электрокотла рекомендуется произвести предварительный расчет затрат на электроэнергию.Котел будет использоваться в российском климате в среднем с сентября по апрель включительно, т.е. только 8, а не 12 месяцев в году. Осенью и весной использование котла будет осуществляться по минимуму, зимой — на полную мощность. Благодаря встроенной автоматике работа котла не будет непрерывной, в среднем — около 8 часов в день, таким образом, приблизительные расходы на электроэнергию за год можно подсчитать по следующей формуле:

240 дней Х 8 часов в день Х мощность котла Х стоимость 1 кВт электроэнергии

Электрокотлы мощностью до 12 кВт выпускаются однофазные (питание 220 В) и трехфазные (питание 380 В), а котлы мощностью более 12 кВт — только трехфазными. Большинство электрических котлов мощностью более 6 кВт допускают многоступенчатую регулировку мощности.Экономить электроэнергию без ущерба для комфорта помогают различные выносные программаторы, способные поддерживать температуру в помещении по заданному пользователем графику. Для выбора электрического котла необходимо выяснить мощность устройства. Базовый расчет – 1 кВт мощности котла достаточно для обогрева 10 м2 хорошо утепленного помещения при высоте потолков до 3 м.Для подбора конкретной модели электрокотла вы можете обратиться к консультантам компании Термомир. Помните, что помимо самого котла необходимо приобрести и остальные элементы полноценной системы отопления и водоснабжения (радиаторы, трубы, насосы, терморегуляторы, бойлер и многое другое), поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.В настоящий момент в ассортименте нашей компании представлены как лучшие электрические котлы от европейских производителей, так и хорошие недорогие российские электрокотлы.Посмотрите также:

Требуется помощь в выборе или не нашли нужную модель? Позвоните!

Наш ассортимент электрокотлов:

Используемые источники:

• http://teplodom1.ru/kotly/285-rezervnyy-kotel-kakoy-vybrat-kak-podklyuchit.html
• https://kotlobzor.ru/rezervnyjj-kotel-vybor/
• https://sovet-ingenera.com/otoplenie/kotly/elektrokotel-dlya-otopleniya-chastnogo-doma.html
• https://sovet-ingenera.com/otoplenie/kotly/gazovyy-i-elektrokotel-v-odnoy-sisteme.html
• http://m.thermomir.ru/doc/recomend/help_electro_kotly/jelektricheskij_kotel_kak_rezervnyj
