Рекуператор воздуха вызывает интерес уже не только у озадаченных состоянием экосистемы, но и попросту желающих сэкономить людей. Мы расскажем, какую выгоду сулят установки рекуперации, как они функционируют и в чём особенность монтажа такой системы в собственном доме.

О принципе рекуперации

Термин рекуперация происходит от латинского слова, означающего обмен, передачу чего-либо. В контексте вентиляции под этим понятием подразумевается передача тепла от вытяжного воздуха приточному без смешивания двух потоков. Первоначально интерес к устройствам рекуперации диктовался преимущественно тенденциями новаторства и перспективами экологической безопасности. Позже стало понятно, что это по-настоящему действенный способ оптимизировать энергетическую эффективность здания.

   Принцип работы рекуператора воздуха

Принцип возвратного теплообмена имеет количественное выражение. Эффективность теплопередачи тепла растёт вместе с повышением разницы температур. Также ввиду отсутствия смешивания потоков очевидно, что полноценная работа устройства возможна только при достаточно высоком отношении площади теплового контакта к массе проходящего через рекуператор воздуха.

По сути и принципу действия каждый рекуператор — это экономайзер, собирающий отходы низкопотенциальной энергии и направляющий их для совершения полезной работы. Для рекуперации тепла не свойственен высокий КПД, однако в хорошо утеплённых зданиях утечки тепла через вентиляцию относятся к основным потерям, поэтому их сокращение — важнейшая задача для обеспечения как можно более низкого теплового баланса.

Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для монтажа в централизованные системы. В любой отдельно взятой модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств прирост по одному из показателей неизбежно вызывает ухудшение других параметров.

Например, чтобы успеть отдать максимум тепла вытяжной воздух должен проходить по как можно большему пути, что неизбежно увеличивает общее аэродинамическое сопротивление системы вентиляции. Получается, что для корректной работы высокоэффективного рекуператора необходим либо разгонный участок очень большой протяжённости, либо принудительное перемещение воздуха с вытекающей из этого зависимостью от электроснабжения.

В соответствии с устройством и принципом действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые пригодны к использованию в гражданской сфере благодаря простоте конструкции.

Пластинчатые рекуператоры — это ёмкости со сложным лабиринтом перегородок, по которым во встречных направлениях перемещаются два потока воздуха. Это наиболее простой тип конструкции, получивший наибольшее распространение в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в точке установки.

   Пластинчатый рекуператор

Трубчатые рекуператоры устроены сложнее, по сути, они представляют собой один крупный канал, в котором проложены несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой конструкцией, требуется увеличение длины каналов, что приводит к повышению материалоёмкости, негативно сказывается на габаритах и стоимости прибора. Но есть и позитивный аспект: завихрения воздуха при движении через систему трубок способствуют более эффективной теплопередаче, не замедляя вытяжной поток.

   Трубчатые рекуператоры

Роторные рекуператоры используют для теплообмена рабочее тело — набор тонких вращающихся дисков, которые нагреваются при прохождении через тёплый канал и остывают в холодном. Недостаток таких рекуператоров — технологические зазоры между дисками, которые хоть и незначительны, но всё же приводят к частичному смешиванию потоков.

   Приточно-вытяжная установка с роторным рекуператором

В целом все конструкции имеют примитивное устройство, что сказывается на эффективности, поэтому многие производители дополняют классическую схему прибора некоторыми интересными решениями. Усиленная работа ведётся над поиском материалов, хорошо поддающихся обработке и как можно лучше передающих тепло. В пластинчатых рекуператорах стенки изготавливают гофрированными или устанавливают на них оребрение, трубчатые теплообменники выполняют тонкостенными из цветных металлов.

Одним из самых интересных решений служит установка элементов Пельтье, причём за счёт положительного COP их количество буквально ничем не ограничено. Тот же принцип используется и в рекуператорах, совмещённых с системой воздушного отопления: тепловые насосы в таких установках обладают гораздо более широким диапазоном рабочих температур и увеличенным коэффициентом прироста мощности.

В наиболее продвинутых рекуператорах работает система двойного обращения потока. Тёплый вытяжной воздух подаётся изначально на более холодную часть теплообменника, где за счёт большой разницы температур наблюдается существенное увеличение эффективности теплопередачи. Также в процессе образуется конденсат, который подогревается и передаётся на испаритель внутри приточной камеры. Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытой теплоты способствует ещё более интенсивному переносу энергии. Некоторые моменты продуманы до мелочей: например, двигатели специально размещают в начале вытяжного и конце приточного тракта, а также снабжают качественным оребрением для полного возврата паразитного тепла.

Определение производительности

Для рекуператора как части вентиляции наиболее важными являются три параметра: приведённое аэродинамическое сопротивление, допустимый проток и эффективность, выраженная в отношении возвращённого тепла к общему количеству энергии, содержащейся в воздухе при действующей дельте температур. Это отношение непостоянно: чем холоднее приточной воздух, тем в целом эффективнее работает рекуператор, причём зависимость этих изменений не линейная. Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от прочих условий.

Q = S · v · 3600

где:

• Q — пропускная способность вентканала, м³/ч;
• S — площадь сечения канала, в м²;
• v — скорость потока, м/с.

K_t = (T₃ – T₁) / (T₂ – T₁)

где:

• K_t — коэффициент эффективности рекуператора по температуре;
• T₁ — температура наружного воздуха, °C;
• T₂ — температура воздуха в помещении, °С;
• T₃ — температура приточного воздуха, °С.

Первоначальный критерий — допустимая величина протока — определяется параметрами системы вентиляции. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м³/ч·м² или 30 м³/ч на каждого человека при норме обеспеченности пространством менее 20 м³/чел. При этом общая кратность воздухообмена за час должна составлять не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается по нормативным требованиям, а система вентиляции впоследствии дорабатывается.

Если производительность рекуператора с принудительным движением воздуха превышает пропускную способность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также нужно помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном, разницу нужно выбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

  Воздушный рекуператор тепла и влаги

Не существует определённых требований к энергоэффективности установки, в целом этот параметр важен для определения выгодности покупки. Оценить условный КПД прибора можно по онлайн-калькуляторам и данным от производителя, за точку отсчёта принимается разница температур приточного воздуха. Дополнительно нужно обратить внимание на ограничения по влажности воздуха и разнице температур, из-за несоответствия этих показателей возможно обмерзание рекуператора зимой.

Управление рекуператором

Как правило, рекуператоры служат активным элементом принудительной системы вентиляции или как минимум подразумевают возможность регулировать интенсивность воздухообмена. Можно назвать несколько способов наладить взаимодействие между рекуператором и остальными компонентами.

В самом простом случае рекуператор не имеет устройств принуждения потока, но при этом оснащается регулируемой заслонкой. Она необходима, чтобы обеспечивать корректное соотношение между пропускной способностью теплообменника и текущей мощностью вентилятора в зависимости от места расположения последнего. В одном случае встроенный в рекуператоре блок управления регулирует скорость вращения вентилятора, но также возможен вариант, где используется ПЛК со встроенным пропорциональным регулятором, настройка которого проводится опытным путём.

   ПЛК для управления вентиляцией

В другом случае рекуператор служит единственным устройством принуждения потока и, соответственно, только скорость работы его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температуры. Самые совершенные в плане эргономики установки подключаются к системе общедомовой автоматизации и самостоятельно подстраивают производительность в зависимости от количества людей или опираясь на данные комнатных газоанализаторов.

Место и способ установки

Рекуператоры бывают напольной и подвесной потолочной установки. Есть и третий вариант — точечные стеновые рекуператоры, которые монтируются в каждом помещении, соседствующим с улицей, и не требуют прокладки дополнительных коммуникаций.

Варианты потолочной установки интересны возможностью спрятать техническое оснащение дома в полости подвесных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, в то же время для их подключения не требуются дополнительные обводные каналы. Очевидный минус такого типа размещения — повышенная шумность, обусловленная малым удалением работающих двигателей от вентиляционных решёток.

   Способ установки рекуператора в квартире

Напольные (и настенные) рекуператоры ориентированы на установку в технических помещениях. Их производительность не ограничена габаритами, но требуется качественно выполнить систему обвязки. Как правило, устройства этой категории используют по совместительству с системами воздушного отопления и кондиционирования.

Монтаж рекуператора

Сама установка и подключение рекуператора ограничиваются его механическим креплением к капитальной поверхности и стыковкой с общим вытяжным и приточным каналами. После этого места соединений герметизируются, а сам рекуператор облачается в специальный корпус, выполняющий одновременно функцию теплозащиты и шумопоглощения.

Гораздо сложнее дело обстоит с проектированием систем вентиляции, если в них предусмотрена установка рекуператора. Для канальных рекуператоров требуется прокладка двух воздуховодов в каждую жилую комнату для забора и подачи воздуха. При этом важно рассчитать живое сечение вентиляционных решёток и правильно подобрать раструбы, чтобы избежать возникновения дополнительных шумов.

   Установка приточно-вытяжной вентиляции

В структуре общедомовой вентиляции рекуператоры обеспечивают воздухообмен только между жилыми помещениями. Вытяжные каналы из кухни и санузлов обычно устраиваются в обход теплообменника из-за чувствительности последнего к грязному воздуху и высокой влажности. На такой случай можно рекомендовать установку дополнительного узла фильтрации воздуха с жироулавливающими и дисперсными фильтрами. Также можно сделать выбор в сторону многоканальных рекуператоров, конструкцией которых предусмотрено подключение вспомогательного контура вентиляции для технических помещений.

Смотрите также по теме:

Фанкойл. Новый уровень комфорта в помещении!

   Повышение энергосбережения в бизнесе. Современный подход к технологиям.

Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

Последнее время многие стремятся использовать средства энергоэффективности. Под частный сектор проектируются солнечные элементы, батареи для экономии тепла, электроэнергии, газа, водных ресурсов. Рекуператор воздуха стал одним из маркетинговых брендов. В переводе с латинского языка обозначает обратное получение, возвращение или возмещение. Задача: создавать комфортный микроклимат, снижая затраты на отопление.

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор — это теплообменник специальной конструкции, используемый для вентилирования помещений. Во время проветривания большая часть тепла не теряется. Зимой снижается нагрузка на отопление.

При постоянной циркуляции оборудование работает сразу в двух направлениях. Отработанный теплый воздух удаляется. Приходящий с улицы холод нагревается, попадает в комнату, вместе с подогревом обеззараживается. Температурный режим можно регулировать.

Большинство моделей снабжаются автоматикой. Простое управление обеспечивает максимальный комфорт. Приточно-вытяжная система с рекуператором экономит деньги, сохраняет тепло, дарит свежий воздух, очищает от аллергенов.

Устройство и принцип работы оборудования

Отработанные потоки во время удаления проходят через теплообменник, отдавая тепло. В этом заключается основной принцип действия. Рекуператор состоит из корпуса, к которому подсоединены патрубки, вмонтированы вентиляторы, фильтры и теплообменные кассеты.

• Воздух собирается по воздуховодам;
• С помощью вентилятора подается в систему;
• Пропускается через рекуператор;
• Выбрасывается в атмосферу;
• С улицы забираются свежие потоки и вновь пропускаются через рекуператор;
• Частично тепло забирается и передается поступающему притоку.

Роторный

Работает с помощью вращательного элемента. Барабан изготавливается из алюминиевой фольги с высокой проводимостью тепла. Тепло при удалении передается входящим воздушным массам.

Устройство не восприимчиво к морозам. В комнатах образуется меньше сухости. Роторный рекуператор тепла вентиляционного воздуха экономно потребляет электроэнергию. Устанавливается необходимое число оборотов ротора. С помощью регулятора скорости вращения, изменяется мощность тепловой отдачи. Эффективность работы: 87%

Пластинчатый

Входной и выходной поток ограждается алюминиевыми пластинами, через которые происходит нагрев. На пластинах появляется конденсат. При морозной погоде на улице в приборе появляется лед. Растопить можно электронагревателем.

Во время отогрева теплообмен не происходит, эффективность работы равна нулю. Общая работоспособность падает. После отогрева холодного воздуха в рабочем режиме отдача составляет в среднем 90%.

Рециркуляционный водяной

Для передачи тепла используется жидкость. Можно сравнить с работой котла, который заменяется тепловым обменником и встраивается на вытяжку. Роль радиатора играет другой элемент, который предназначен для входящего с улицы потока.

В первом — вода нагревается, во втором — отдает свое тепло. Оборудование потребляет электроэнергию и не предусмотрено для обмена влажности воздуха. Принудительная циркуляция теплоносителя сводится только к удалению и передаче тепла в помещение. Энергоэффективность составляет 40% — 70%.

Камерный

Холод и тепло встречаются в общей камере, которая отделяется заслонкой. В конструкции предусмотрены подвижные элементы. Через определенный промежуток времени заслонка разворачивается, меняя направление. Тепло передается через стенки камеры. Вытяжной воздух нагревает одну половину камеры, потом регулировочный элемент направляет поток с улицы.

После нагревания процесс повторяется заново. Из-за подвижности встроенных деталей есть вероятность взаимного смешивания входящего и выходящего воздуха. Не исключается загрязнение чистого потока и передача всевозможных запахов снаружи. Эффективность прибора составляет 70% -80%.

Фреонный

В качестве рекуператора используются фреоновые трубки. В теплом воздухе фреон испаряется. При низких градусах охлаждается с образованием конденсата. Потоки находятся в тепловых трубках-термосифонах. Это герметично запаянные медные трубки, заполненные фреоном.

Один конец трубы в вытяжном потоке нагревается, содержимое трубок закипает и перегоняет тепло в другой конец. Фреон конденсируется и отдает тепло. В результате чего происходит повышение температуры. Эффективность: 50-70%.

Обязательное условие для работы фреонного рекуператора: воздуховоды должны устанавливаться в вертикальном положении друг над другом.

Отзывы о рекуператорах воздуха: плюсы и минусы

Плюсы

• В случае необходимости можно полностью заменить естественное проветривание;

• Очистка происходит в закрытом виде через фильтры, одновременно защищая оборудование от загрязнения;

• Экономия на энергозатратах, в частности, расходах на отопление и дополнительных системах. Сокращаются расходы на 30% — 50%. В некоторых ситуациях отпадает необходимость устанавливать радиаторы;

• В помещении постоянно работает вентиляция. Во время воздухообмена легко удаляется избыточная влажность, посторонние запахи, вредные вещества. Чистая квартира выглядит ухоженно, а свежий микроклимат благоприятно действует на здоровье человека.

Минусы

• В некоторых устройствах присутствует небольшой шум;
• После длительной эксплуатации должна производиться очистка каналов;
• Бывают сбои в питании, после которых система не запускается автоматически;
• Оборудование помещения системами рекуперации — дело затратное, но только на первоначальном этапе. В дальнейшем расходы окупаются.

В целом, по отзывам потребителей выявляется больше положительных моментов, чем отрицательных.

На что стоит обратить внимание при выборе?

• Во внимание принимается местный климат. Например, пластинчатые приборы со встречным потоком больше подойдут в полосе с умеренным климатом;
• Для дома важно выбирать модель с наименьшими энергозатратами. Вентиляторы расходуют большую часть потребляемой энергии. При выборе необходимо обращать внимание на мощность прибора;
• Необходимо смотреть на площадь фильтрационного материала. При большой площади более длительный срок эксплуатации и меньше энергозатраты. Загрязненный фильтр повышает потребление энергии;
• Следует обращать внимание на фильтры. Самые простые G3 очищают только от крупных загрязнений. Более качественные фильтры M5 могут задерживать крупную пыль. Самый высокий класс F7: убирает все, включая мелкую пыль;
• Производительность установки должна соответствовать потребностям и размеру помещения. На интенсивность влияет количество и частота замены воздушных потоков. Эффективность работы приблизительно приравнивается объему помещения;
• При выборе имеет значение управление системой рекуперации. Автоматика предоставляет широкие возможности. Работает в соответствии с необходимостью: просто запрограммировать нужный режим. В любой момент уровень интенсивности можно изменить с помощью недельной программы.

Основные советы помогут выбрать лучший и наиболее подходящий рекуператор. Работоспособность также зависит от качества монтажа и надлежащей эксплуатации.

Расчет эффективности рекуператора

Эффективность рекуператора изменяется, в зависимости от погодных условий. Рассчитывается по следующей формуле:

S = (T1 — T2) : (T3 — T2),

где

• S — эффективность рекуперации;
• T1 — t^◦С поступающего потока;
• T2 — t^◦С на улице;
• T3 — t^◦С в помещении.

Например:

• t^◦С поступающего потока: +18^◦С;
• t^◦С на улице: +6^◦С;
• t^◦С в помещении: +23^◦С.

(18 — 6) : (23 — 6) = 12 : 17 = 0,71. Эффективность составляет 71%

Лучшие модели рекуператоров воздуха

VAKIO

• Особенности:

  Имеется три режима работы: вытяжка, приточка и рекуперация. Зимой не приходится платить за подогрев жилой площади. Автоматически 40 секунд вентилятор прибора вытягивает воздух. Затем меняется направление работы, столько же времени работает, как приточный элемент. Прибор работает непрерывно.

  Смену режимов обеспечивает специальная поворотная платформа. Благодаря чему, также обеспечивается высокий напор. Предусматривается версия Wi-Fi для управления через смартфон. При этом всегда можно сделать апгрейд с простой версии до продвинутой.

• Основные характеристики:

  Доступны две комплектации: в сборе с шумоглушителем или отдельным блоком, который работает, как обычный клапан. Очистка: средняя. Класс основного фильтра F6. Мощности вполне достаточно для использования в городе.

  Фильтр устанавливается в шумоглушительный блок. В комплектацию входят два фильтра. Греет поступающий приток без электричества. При двадцатиградусном морозе, помещение прогревается в среднем до +15^◦С. Производитель дает гарантию: один год.

Преимущества:

Доступная стоимость прибора, нет затрат на электричество и замену фильтров. Быстрый монтаж, система устанавливается в течение часа. Один из самых тихо работающих приборов, благодаря системе шумоподавления. Вакио способен удалить самую мельчайшую пыль. Установить можно в любом удобном месте комнаты: за шторой снизу, сверху стены, под окном или над батареей.

В отличие от керамических моделей, недорогой прибор сделан из полимерного материала, который не промерзает в условиях суровой российской зимы. Оборудование надежно защищено, обеспечивает КПД прибора более 80%. С внешним обменником производительность поднимается до 90%.</li>Недостатки:От аллергенов и выхлопных газов устройство не защищает. Плохо реагирует на естественную вытяжку. Перед монтажными работами рекомендуется изолировать вытяжки на кухне и в санузлах. В большинстве случаев достаточно плотно закрывать двери.</li>Стоимость: 4900 руб. — 15900 руб.</li>

Marley

• Особенности:

  Принцип работы основан на реверсивной подаче. Направление потока меняется через каждые 70 секунд, нагревая керамическим элементом. Полная смена состава происходит каждые два часа. Благодаря встроенным фильтрам всегда присутствует чистый воздух.

  Высокий уровень эффективности достигается путем парного режима работы двух рекуператоров, соединяемых посредством радиосвязи. Внутри помещения встраивается декоративная крышка. О необходимости технического обслуживания укажет мигающая красная лампочка на корпусе рекуператора.

• Основные характеристики:Оснащен керамическим элементом, который находится внутри теплоизолированной трубы. Отвечает за нагрев входящего воздуха. Снаружи находится внешний кожух защиты от насекомых. Под ним располагается вентилятор тремя ступенями мощности. За очистку отвечает воздушный фильтр. В комнату возвращается до 85% тепла. Потребляемая мощность 8 ватт.
• Преимущества:

  Шум сводится к минимуму. Легко и удобно управлять с помощью дистанционного пульта. Обеспечивается постоянный эффективный энергосберегающий воздухообмен. С улицы грязи и пыль не попадает в помещение.

  Техническое обслуживание можно производить самостоятельно, в домашних условиях. Для этого надо снять крышку, извлечь керамический элемент и фильтр. Фильтр достаточно пропылесосить. Керамическая часть моется в теплой мыльной воде.

• Недостатки:Не рекомендуется устанавливать в холодных климатических зонах.
• Стоимость: 29500 руб. — 32500 руб.

Mitsubishi Electric

• Особенности:Обмен происходит внутри камеры. Рядом с фильтрами находится защитная сетка вытяжного вентилятора. Ниже располагается центробежный вентилятор, где создается высокое статическое давление. Для монтажа необходимо в стене просверлить под уклоном два отверстия. В них вставляются воздуховоды.
• Основные характеристики:Подключается к сети 220 вольт, имеет две скорости работы. На высокой скорости расход составляет около 100 м³/час Шум от вентилятора доходит до 36 дБ. На низких скоростях расход воздуха уменьшается наполовину, уровень шума заметно снижается.
• Преимущества:

  За счет тонких стенок в фильтре происходит активный обмен кислородом и влажность, помогая поддерживать естественный микроклимат. В корпусе находятся клеммы для подключения внешнего выключателя. На крышке прилагается схема.

  Можно вывести выключатель с розеткой либо подключить к уже существующей скрытой проводке в комнате до выключателя. Настенный прибор не портит интерьер лишними проводами.

• Недостатки:

  Не всегда хватает штатного удлинителя от завода-изготовителя. Приходится заказывать дополнительно с муфтами. Не все модели работают бесшумно.

• Стоимость: 19140 руб. — 20150 руб.

Стоимость

Название модели	Цена
VENTS	6610 руб. — 20280 руб.
Blauberg VENTO	10610 руб. — 19000 руб.
Electrolux	22260 руб. — 54950 руб.
Ballu	23220 руб. — 29990 руб.
Royal Clima	32190 руб. — 33825 руб.
OstbergHERU	129600 руб. — 236397 руб.

Где купить рекуператор воздуха?

В Москве

1. Компания «AirSity» г. Москва, ул. Братеевская, д. 16, корп.3Тел. +7 (495) 649-67-90
2. Компания «Klimatov»

   г. Москва, ул. Электродная, д. 2, стр.25, 5 этаж, домофон 51B

   Тел. +7 (495) 775-11-78

3. Компания «МосВент»

   г. Москва, ул. Маршала Голованова, д. 21- А

   Тел. +7 (495) 235-95-10

В Санкт-Петербурге

1. Компания «MirCli»

   г. Санкт-Петербург, ул. Чугунная, д. 44, корп.2

   Тел. +7 (800) 775-22-19

2. Компания «MARLEY-SPB»

   г. Санкт-Петербург, пер. Челиева, д. 17 лит. А

   Тел. +7 (812) 309-67-13

3. Компания «Аэрос»

   г. Санкт-Петербург, ул. шоссе Революции, д. 114, оф. 105-109

   Тел. +7 (812) 748-32-22

Использование тепла отработанного воздуха становится альтернативой современного энергосбережения. Технологии близки к системе «Умного дома», где в полном объеме задействована экономия и бережливость в сочетании с комфортом и качественным уровнем жизни.

Мар 12, 2018

Чистый и свежий воздух в помещении является залогом хорошего самочувствия, здоровья и крепкого сна. Чтобы обеспечить поступление свежего воздуха необязательно проветривать частный дом или квартиру привычным способом. Для этого есть специальные устройства, которые работают 24 часа в сутки, и обеспечивают непрерывное вентилирование помещения — рекуператоры

Принцип работы

Принцип работы устройства для рекуперации воздуха

Рекуператор — это техническое устройство, в котором происходит теплообмен между потоками воздуха, выходящими и входящими в помещение по системе приточной, принудительно или вытяжной вентиляции. При этом потоки воздуха не смешиваются.

В зимнее время тёплый поток воздуха, выходящий из помещения, при прохождении через конструкцию рекуператора нагревает рабочие элементы. Холодный поток воздуха, входящий в систему вентиляции, проходя через рекуператор, нагревается за счёт теплообмена с рабочими элементами.

Когда температура снаружи помещения выше, чем в помещении, то происходит обратный процесс. Тёплый воздушный поток охлаждается в рекуператоре благодаря рабочим элементам, через которые прошёл прохладный отработанный воздух.

При сравнении с обычной системой вентилирования наличие рекуператора позволяет сохранить до 2/3 тепловой энергии. Это уменьшает потребление энергии на 30–40%, что позволяет снизить расходы на оплату центрального отопления, обогревательного оборудования и системы кондиционирования.

Типы конструкций

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

• Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

  Устройство дял рекуперации воздуха с рабочими элементами в виде пластин

• Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

  Рекуператор с конструкцией из стальных трубок

• Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

  Рециркуляционный водяной рекуператор для вентиляции в общественных местах

• Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Видео: что такое рекуперация воздуха

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T₁ – T₂), где:

• Q (Вт) – мощность устройства;
• L (м³/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м³/ч;
• Т₁ (^оС) – температура воздуха после рекуперации;
• Т₂ (^оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 ^оС, а с улицы поступает воздух температурой -10 ^оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м²;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м².
2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

   Сборка пластин в единый теплообменник

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90^о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

   Установка теплообменника в корпус из дерева или металла

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

   Корпуса для пластинчатого теплообменника

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

• t_р – температура воздуха после рекуперации;
• t_у – температура воздуха до рекуперации;
• t_д – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 ^оС, после рекуперации — 17 ^оС, в помещении — 24 ^оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Установка и подключение системы рекуперации

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Видео: монтаж проветривателя с системой рекуперации

Отзывы

Современные производители предлагают богатый выбор устройств различной мощности для рекуперации воздуха в жилых помещениях. Если вы планируете приобретение такого оборудования, то рекомендуем ознакомиться с отзывами покупателей.

Видео: отзыв о рекуператоре «Экоклим»

https://

Рекуператор воздуха — это современное и практичное оборудование, которые должно устанавливаться в каждую систему приточно-вытяжной вентиляции. Помимо экономии электроэнергии, рекуператор выравнивает уровень влажности и фильтрует воздух, поступающий в помещение, что особенно важно в условиях современных городов.

Обязательным условием комфортного проживания в частном доме является наличие правильно подобранной системы вентиляции, которая качественно обновляет воздух в помещении. Такое оборудование поддерживает оптимальный микроклимат, регулирует влажность и не охлаждает помещение зимой. Используя специальный рекуператор воздуха, можно расширить функциональность системы вентиляции, сократить расходы домовладельца на обогрев и коммунальные платежи.

Особенности и принцип работы

Под рекуперацией принято понимать процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года. Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.

Принцип работы таких устройствчрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

• Роторные.
• Пластинчатые.
• Канальные.
• Трубчатые.
• С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Рекомендуем ознакомиться:  Шибер для вентиляции

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Самостоятельное изготовление рекуператора

Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.

К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

• Длительный срок эксплуатации.
• Простота используемых материалов и функциональных элементов.
• Надежность конструкции.
• Полная автономность и отсутствие привязки к электроснабжению.
• Высокий КПД.

Рекомендуем ознакомиться:  Выдвижная телескопическая вытяжка для кухни

К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

Необходимые компоненты и материалы

Перед тем как непосредственно приступать к изготовлению рекуператора, необходимо подготовить используемые инструменты и материалы. Для такой работы потребуется следующее:

• Компьютерный вентилятор.
• Четыре фланца.
• Уголок.
• Метизы.
• Герметик.
• Клей.
• Фанера или металл для корпуса аппарата.

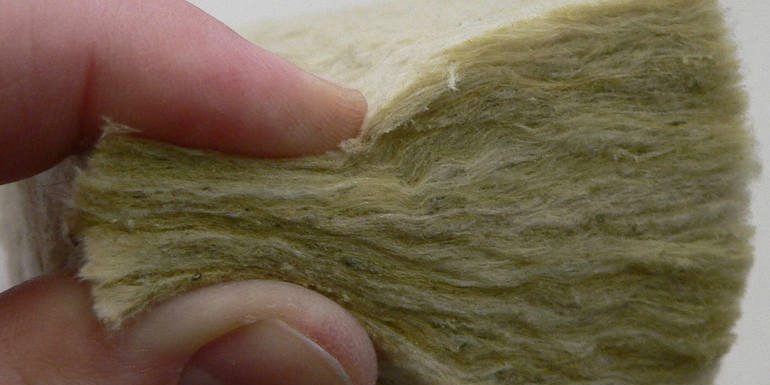

• Минеральная вата для утепления.
• Деревянные рейки для основания.
• Алюминиевые листы для изготовления кассет.

Можно использовать уже готовые целлюлозные кассеты, которые выпускаются для фильтров автомобилей и кондиционеров. Их использование позволяет существенно упростить изготовление рекуператора, повышая его мощность и в последующем упрощая обслуживание самодельного оборудования.

Подыскать в интернете простые в реализации схемы изготовления самодельных рекуператоров не составит труда. Также простейшие чертежи можно выполнить самостоятельно с учетом мощности оборудования и необходимой производительности. Выполнять такое устройство без схемы изготовления не следует, так как в последующем сложно правильно собрать всю систему, что отрицательно сказывается на надежности оборудования и его эффективности.

Сборка нагревателя

Сборка рекуператора не представляет особой сложности. Необходимо нарезать не менее 70 листов металла с размерами сторон от 200 до 300 мм. Подготавливаются деревянные рейки, размеры которых должны полностью соответствовать сторонам нарезанных листов металла. Древесину следует обработать олифой, что предупредит гниение и потерю прочности у внутренних элементов теплообменника. Подготовленные рейки приклеивают клеем с двух сторон металлических квадратов. Собрав все заготовки, можно приступать к следующему этапу работы.

Чередовать собранные квадраты следует с поворотом в 90 градусов, что позволит обеспечить перпендикулярное расположение кассет внутри рекуператора, гарантируя тем самым максимальную эффективность нагрева воздушных потоков без их смешивания. Верхний квадрат, к которому не крепят рейки, приклеивается к нижнему с помощью специального металлического клея. Дополнительно для повышения прочности конструкции ее стягивают уголками и фиксируют саморезами или аналогичным крепежом. Щели следует обработать герметиком, после чего формируют фланцевые крепления.

Рекомендуем ознакомиться:  Вытяжная вентиляция и ее особенности

Теплообменник приточного рекуператора готов. Осталось выполнить из металла или пиломатериалов корпус устройства, смонтировать внутри каркаса сотовую кассету. Устанавливать теплообменник необходимо таким образом, чтобы он упирался в рёбра, формируя визуально ромб, через который в последующем будет проходить холодный воздух с улицы и удаляемый нагретый поток из дома.

Если корпус самодельного рекуператора изготавливается из древесины, следует обработать пиломатериалы специальными пропитками, что предупредит их гниение и быстрый выход из строя оборудования. В процессе работы на теплообменнике будет образовываться конденсат, который стекает с металлических кассет, скапливаясь на дне корпуса. Следует предусмотреть небольшие отверстия для удаления влаги, которые располагаются на одном уровне с дном корпуса устройства.

На последнем этапе работы крепят к деревянному или металлическому корпусу четыре фланца, которые выполняют из полипропиленовых труб или аналогичных материалов. Их фиксируют с использованием соответствующих хомутов и фитингов, дополнительно промазывая герметиком, чтобы обеспечить максимально возможную герметичность изготовленного корпуса устройства.

Для повышения эффективности самодельного вентиляционного рекуператора его следует дополнительно обшить минеральной ватой, которая предупреждает теплопотери и образование конденсата. Последний часто появляется, если такое оборудование установлено на открытом воздухе или же в неотапливаемом помещении.

На входе установки можно смонтировать воздушные фильтры, которые обеспечивают первичную очистку воздуха от имеющихся загрязнений, тополиного пуха и различных аллергенов.

Использование рекуператора в системе вентиляции частного дома позволяет расширить функциональные возможности такого оборудования, предупреждая быстрое охлаждение комнат в зимнее время года, что экономит расходы домовладельца на оплату коммунальных услуг. Хозяева могут приобрести уже готовые обогреватели, которые отличаются компактными размерами, простотой монтажа и эффективностью. Также можно изготовить рекуператор своими руками, что позволит сократить расходы на обустройство инженерных коммуникаций в частном доме.

Используемые источники:

• https://powercoup.by/energosberezhenie/rekuperator-vozduha
• https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
• https://kakpostroit.su/rekuperator-dlya-chastnogo-doma/
• https://topventilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html

</ol></h4></ol></h4></h3></table></ul></h4></ul></h4>
