Комнатный термостат сегодня просто незаменимый дополняющий модуль для котла отопления. Для неосведомленного человека это просто дорогостоящий дистанционный регулятор температуры, позволяющий управлять климатом в доме непосредственно из жилого помещения.

На практике хороший и функциональный терморегулятор стоимостью 3-5 тыс. рублей, при грамотной эксплуатации, позволяет сильно снизить эксплуатационные расходы на отопление, поддерживать более стабильную температуру, снизить частоту включения и выключения газового котла, что продлит его ресурс.

Модели комнатных терморегуляторов универсальны и подходят ко всем котлам (газовым, твердотопливным, жидкотопливным, электрическим), имеющим соответствующие разъемы для его подключения (см. инструкцию к котлу).

Что из себя представляет терморегулятор для котла отопления

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

1. Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
2. Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Конечно, помимо экономии, термостат повышает и комфорт эксплуатации системы отопления. В зависимости от функционала, с помощью терморегулятора можно организовать погодозависимое управление, подключив внешний уличный датчик, управлять котлом со смартфона (по Wi-Fi) и получать уведомления о сбоях в работе по смс (при наличии GSM-модуля), просто более тонко настроить работу котла.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

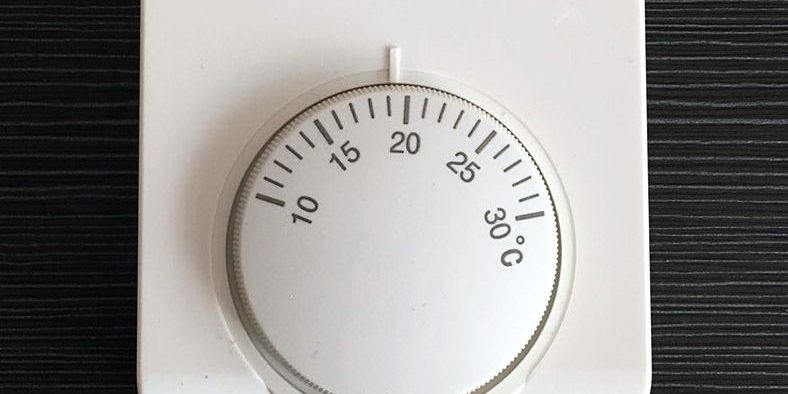

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Достигаем максимальной стабильности и комфорта

Дополнительной возможностью многих электронных термостатов является возможность организации погодозависимого управления, когда мощность котла корректируется в том числе и с изменением температуры на улице. Для этого достаточно подключить к термостату универсальный уличный датчик температуры (2-2,5 тыс. руб.).

Он представляет из себя единую конструкцию: датчик и провод длинною 2-6 м. Поэтому достаточно лишь зафиксировать жилы провода в соответствующих контактах термостата, согласно инструкции.

Как выбрать комнатный термостат для котла отопления

Проводной или беспроводной

Проводные модели не ограничены в функционале, могут быть установлены в любом помещении (до 20 метров от котла), стоят дешевле, но требуют проводного соединения с котлом. Сам провод обычно предоставляется в комплекте.

Беспроводные термостаты состоят из пульта управления с датчиком температуры воздуха (по сути обычный термостат) и приемника, который получает сигнал с пульта и передает его котлу уже проводным способом. Соответственно, приемник устанавливается в котельной, а термостатов может быть более одного, например, в нескольких комнатах. Преимущества беспроводной связи очевидны: нет необходимости прокладывать провод через весь дом.

От термостат к приемнику сигнал передается по стандартному каналу бытовой техники частотой 433 или 868 МГц и не оказывает влияния ни на другую бытовую технику, ни на любые другие электронные устройства в доме. Большинство моделей передают сигнал на расстояния до 20 или 30 метров, учитывая стены, перекрытия или перегородки. Стоит учесть, что для питания беспроводного термостата необходимы батарейки, обычно это 2 стандартные батарейки типа АА.

Точность настройки температуры

Механические и электромеханические термостаты довольно дешевые, но имеют высокую в контексте отопления дома погрешность – от 2 до 4°C. При этом шаг регулировки температуры обычно 1°C.

Лучше выбрать более точную электронную модель с погрешностью 0,5-0,7°C и шагом регулировки 0,5°C. Это вряд ли окажет влияние на экономию, но на комфорт – однозначно. Кроме того, основная функция, за которую так ценят термостат, – программатор, доступна лишь в электронных моделях.

Возможность установки значения гистерезиса

Гистерезис (отставание, запаздывание) в контексте системы отопления и терморегулятора – это разница между температурой включения и отключения котла при равномерном потоке теплоносителя. То есть, если на терморегуляторе выставлена температура 22°C, а гистерезис – 1°C, то при достижении температуры воздуха 22°C котел выключится и запуститься при падении температуры на 1°C, то есть при 21°C.

В механических моделях гистерезис обычно 1 или 2°C, изменить его нельзя. В электронных моделях с возможностью его регулировки, можно установить значение 0,5°C или даже 0,1°C. Соответственно, чем меньше гистерезис, тем стабильнее температура в доме.

Наличие программатора

Программатор – это возможность задать шаблон работы котла на временной промежуток от 8 часов до 7 суток. Разумеется, вручную снижать температуру перед уходом на работу, отъездом или сном довольно хлопотно. С помощью программатора можно единожды создать один или несколько шаблонов работы и, в зависимости от настроек температуры и гистерезиса, экономить каждый последующий месяц до 30% топлива.

Это значит, что даже при отоплении небольшого дома площадью 80-100 м² технологичный дорогостоящий термостат за 4-6 тыс. рублей окупится за 2-4 месяца отопительного сезона.

Наличие Wi-Fi или GSM модуля

Контроллеры с Wi-Fi модулем могут быть подключены к домашней сети и управляться с помощью приложения на смартфоне. Довольно ощутимым преимуществом является GSM-модуль, с помощью которого можно не только за ранее включить систему отопления и нагреть дом еще до приезда, но и контролировать работу системы во время длительного отъезда: при любых неисправностях на телефон придет соответствующее уведомление.

Системы безопасности

Защита от перегрева или замерзания системы отопления, защита от остановки циркуляционного насоса, защита насоса от закисания в летний период (вкл. 1 раз в сутки на 15 секунд) – все эти функции серьезно повышают безопасность системы отопления и часто имеются в котлах среднего и высокого ценовых сегментов. Если же такие системы не предусмотрены автоматикой котла, решить вопрос можно выбором термостата с их наличием.

Лучшие известные производители и модели: характеристики и цены

BAXI KHG

Известный простой механический терморегулятор без дополнительных функций и настроек. Среди механических аналогов отличается итальянским качеством сборки и надежностью, стандартным гистерезисом 1°C, минималистичным приятным дизайном. Недостатки стандартны для всех механических устройств – высокая погрешность, шаг температуры в 1°C, а не в 0,5°C, неизменный гистерезис.

Стоимость: 1 350-1 500 руб.

TEPLOCOM TS-Prog-2AA/8A

Проводной программируемый электронный термостат. Отличается наличием практически всех доступных на сегодняшний день функций за небольшую цену, по сути лучший выбор в соотношении цена-качество.

Имеет хороший контрастный дисплей, возможность установки минимальной и максимальной температуры, режим защиты насоса, защиты от перегрева и замерзания, индикацию неисправности системы, установку гистерезиса программирование температурных графиков на 7 дней и т.д.

Недостатками являются проводное соединение и, несмотря на это, питание от 2 батареек типа АА, их достаточно на 1-1,5 года эксплуатации.

Стоимость: 3 300-3 400 руб.

TEPLOCOM TS-Prog-2AA/3A-RF

Абсолютно аналогичный предыдущей модели программируемый термостат, но уже с беспроводным соединением по частоте 868 МГц, это значит увеличение дальности приема вплоть до 100 метров. Приемник подключается к котлу проводным соединением. Недостатком данной модели является довольно высокая цена, поскольку у проводных аналогов за эту цену могут быть встроены Wi-Fi и GSM-модули, в комплекте имеются датчики для теплого пола.

Стоимость: 5 400-6 500 руб.

ТЕПЛОЛЮКС MCS-350

Один из лучших комнатных терморегуляторов для котла отопления. Имеет практически все современные контролирующие и защитные функции, режим программирования 24/7, подробную статистику потребления. Отличается наличием сенсорного ЖК дисплея с автоматической блокировкой, наличием Wi-Fi модуля, позволяющего управлять системой со смартфона, дополнительный выносной датчик температуры в комплекте (всего можно подключить до 32 датчиков).

Благодаря Wi-Fi, термостат можно установить в любом незаметном месте и производить управление со смартфона, но даже при открытой установке, он гармонично впишется практически в любой интерьер.

Стоимость: 4 590-6 000 руб.

Цены: итоговая таблица

Производитель и модель	Особенности	Стоимость, руб.	Наша оценка, 0-5 баллов
BAXI KHG	Механический, недорогой и надежный	1 350	3,9
TEPLOCOM TS-Prog-2AA/8A	Программируемый, проводной, функциональный, лучший в соотношении цена-качество	3 300	4,5
TEPLOCOM TS-Prog-2AA/3A-RF	Программируемый, беспроводной, функциональный, дорогостоящий	5 500	4,3
ТЕПЛОЛЮКС MCS-350	Программируемый, проводной, функциональный, с Wi-Fi модулем и сенсорным дисплеем, с доп. датчиком, современный стильный дизайн	5 100	4,9

Подключение термостата к котлу: инструкция

Для получения точных результатов измерения, важно правильно выбрать место монтажа:

• не рекомендуется установка рядом с окнами, входными дверьми, каналами вентиляции, климатической техникой и другими объектами, способными повлиять на температуру воздуха в месте монтажа;
• не рекомендуется установка слишком высоко, у потолка, или слишком низко к полу, поскольку нагретые воздушные массы концентрируются у потолка, а при отсутствии теплого пола, температура в нижней плоскости помещения заметно ниже. Оптимальная высота установки – 1,5 метра от уровня пола;
• не рекомендуется монтаж рядом с движущимися или создающими механические удары объектами (двери, прикасающаяся к стене мебель);

Также обратите внимание, что при нагрузке свыше 10 А, устройство подключается не напрямую, а через модульный контактор.

Алгоритм подключения и монтажа всегда указан в инструкции к прибору. Для примера рассмотрим как установить механический Cewal RQ-10:

Фото	Описание процесса
	Снимаем вращатель регулировки температуры
	Сняв лицевую панель, откручиваем соответствующие винты
	Производим монтаж конструкции на стену через соответствующие отверстия, указанные в инструкции
	Согласно схеме из инструкции, произведите подключение контактов. Для модели Cewal RQ-10 эта схема указана на фото.
	Дополнительно. Между контактами «TA» платы некоторых котлов может быть перемычка, ее необходимо заменить  на двужильный изолированный кабель сечением проводника 0,5-0,75 мм2.

Большинство современных термостатов питается от батареек типа АА, но если необходимо питание от электросети, схема его организации выглядит таким образом:

Все современные модели терморегуляторов имеют в комплекте инструкцию с подробным, схематическим описанием алгоритма установки, подключения и настройки. Однако для этого в любом случае нужны базовые навыки работы с электрикой.

Где купить комнатный термостат для котла отопления

1. MirCli – https://mircli.ru/aksessuary-dlya-otopleniya/termoregulyatory/.
2. 55M.ru – https://55m.ru/shop/avtomatika/termoregulyatory/?rezhim_upravleniya[]=44.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений. А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Содержание

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Виды терморегуляторов

По виду функций их можно разделить на несколько групп:

— с одной функцией (поддержание температуры);

— с большим количеством функций ( программируемые).

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Схема включения трехходового клапана в систему отопления:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана:

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Терморегуляторы для котлов — что это такое и с чем его «едят»?

• Что вообще такое терморегулятор для котла, для твердотопливного и других видов котлов и в чём функция терморегулятора? Предназначены они для нагрева теплоносителя или воды в системе, а также хозяйственной воды. Для этих целей также подойдёт твердотопливный бойлер.
• С другой стороны, терморегуляторы необходимы для автоматической работы котлов и системы отопления в целом. Короче говоря: Термостат для котлов — прибор, который контролирует работу котла в зависимости от изменения температуры.

Для чего устанавливают терморегуляторы в систему отопления?

• Как уже было отмечено выше, терморегуляторы нужны для автоматизации процессов горения и передачи температуры в радиаторы или тёплый пол. Кроме того выполняет и подстраховочную функцию, ведь благодаря тому, что такой регулятор контролирует температуру теплоносителя, он предотвращает аварии связанные с повышенной температурой.
• Также необходимо понимать: для того, чтобы система отопления работала максимально эффективно, необходимо динамично изменять температуру теплоносителя в соответствии с внешними факторами на улице и в природе. Именно терморегулятор помогает менять температуру в зависимости от того, что происходит снаружи. На улице стало теплее? — Не вопрос! Температура в помещении изменяется, если у терморегулятора заданы соответствующие параметры, ну и если у него вообще есть такая функция. Ведь с зависимости от дешевизны — опции меняются. В тандеме с терморегулятором для таких целей используется тепловой регулирующий датчик.

Виды терморегуляторов для котлов и их назначения в зависимости от типа

Терморегуляторы бывают нескольких видов:

• Центральный Термостат
• Термостат локального назначения
• Терморегулятор для радиатора
• Комнатный термостат

Центральный термостат

Центральный терморегулятор или термостат — прибор который контролирует температуру во всей системе. Чаще всего устанавливается в связи с котлом отопления: в помощью специальных проводов или через беспроводную передачу информации. Питается прибор от электроэнергии но при этом имеет и определённую автономность от котла. В то же время такой центральный термостат регулирует работу котла, контролируя его температуру а значит и температуру теплоносителя. В то же время таким устройством не выйдет корректировать в отдельности каждое помещение, но позволяет держать в безопасности котельную.

Локальный или комнатный термостат

Такие терморегуляторы позволяют удобно настроить температуру в каждой комнате отдельно, создавая в каждом помещении свой микроклимат. Устанавливается такой термостат непосредственно в связи с котлом, при этом их нельзя располагать близко к окнам или дверям чтобы не искажать температурные показатели. Кстати и к отопительным приборам тоже. Датчики в таких термостатах отслеживают расширение теплоносителя и в зависимости от этого регулируют температуру. Также такие устройства могут быть вторично связаны с котлом и в случае аварийной температуры в системе — попросту отключить котёл и приостановить работу системы. Выполнять работы по подключению к котлу должен квалифицированный специалист, так как у каждого котла своя индивидуальная схема работы.

Терморегулятор для радиатора

Огромный плюс такого устройства в том, что Вы сможете контролировать температуру каждого радиатора в отдельности. Устройство такого регулятора максимально простое: состоит оно из своеобразного клапана, который увеличивает или уменьшает расход теплоносителя внутри радиатора и термостата, который регулирует этот процесс. Работает такой терморегулятор следующим образом: ось клапана соединяется с термостатом(термостат — элемент который из себя представляет ёмкость с газом или специальной жидкостью. Расширяясь или сужаясь жидкость или газ воздействуют на шток, который и привод в действие клапан, а тот в свою очередь увеличивает или уменьшает расход теплоносителя. Здесь очень важно понимать какой тип системы отопления или схема подключения у Вас:

• двухконтурная
• одноконтурная
• с естесственной циркуляцией
• с принудительной циркуляцией

Это обусловлено тем, что необходимо сделать гидравлический расчёт, чтобы термостат работал корректно.

Комнатный термостат

В чём преимущество такого терморегулятора? В первую очередь в том, что Вы можете запрограммировать его на определённый режим работы. У проимеру, ночью, он будет подогревать теплоноситель, а днём делать температуру более прохладной. Работает такой термостат на основе датчиков, которые располагаются в разных зонах комнаты, опять-так таким образом, чтобы не было факторов извне. Вы можете настроить работу такого прибора таким образом, чтобы Вам было максимально комфортно.

Вот такие базовые виды и принципы работы термостатических механизмов в системе отопления. Надеемся, что наша статья помогла Вам разобраться!

Виды котлов и необходимость терморегуляторов

Часто используют чугунные и стальные котлы. Стальные  обладают высокой теплоотдачей, быстрым нагревом и сравнительно низкой ценой, но могут подвергаться воздействию внешней среды. Тогда при коррозии или засорении может испортиться вся тепловая система. Чтобы этого не произошло, необходимо контролировать температуру в котле и регулировать температурные режимы.

Чугунные же имеют высокую прочность, практически не поддаются коррозии и воздействию внешней среды, надежны и стабильны в эксплуатации, долго держат тепло, состоят из легко заменяющихся секций.  Котлы длительного горения твердого топлива из чугуна могут дать сбой лишь в случае резких перепадов температуры.  Поэтому при монтаже такого котла необходимо произвести правильно и профессионально обвязку котла. Нужно постоянно отслеживать температурный режим.

При использовании терморегулятора экономится 15-20% топлива, тепло сохраняется в нужных параметрах, происходит при необходимости включение или выключение всей системы отопления.

Чем отличается термостат от терморегулятора

Термостат уже включен в систему теплонагревателя и отвечает за работу теплоносителя. Это механический прибор, который продается уже вместе с котлом. Его плюс – вы можете постоянно отслеживать температурный режим в теплоносителе, этот процесс не зависит от наличия электроэнергии в доме. Минус – регулировать температуру будете вручную.

Терморегулятор – отдельно монтирующийся механизм, который автоматически отслеживает температуру теплоносителя, помещения, контролирует ее, регулирует правильную нужную подачу тепла.Делает это все в течение суток автоматически, без вмешательства пользователя.

Читайте также:  Регулятор тяги твердотопливных котлов

Нюансы использования

Терморегуляторы для твердотопливных котлов должны быть настроены на среднюю температуру в доме +20 градусов Цельсия. Но есть нюансы:

1. В детской комнате температура предпочтительна +22.
2. В комнате, где проживают пожилые люди, люди с ограниченными возможностями +23.
3. В случае проживания гипертоников лучше держать более низкий температурный режим +18,+19.
4. В ночное время рекомендуется +19,+21.

Виды терморегуляторов

1. Комнатные регуляторы устанавливаются в любом помещении и реагируют на температуру в нем. Главное при установке – не закрывать приборы мебелью, шторами, любыми предметами. Тогда показатели могут не совпадать с реальностью, и вся система даст сбой.
2. Регулятор вентильных устройств привязан к конкретной линии топлива и контролирует температурный режим не самого котла, а отрезка в определенном месте, где установлен вентиль, вмонтированный в трубе.
3. Автоматический термостат цилиндра – самое простое приспособление для двухкамерного обычного котла. Этот прибор устанавливается на котле, программируется только на максимальную температуру и заставляет котел отключиться, когда температура нагревательного элемента превышает запрограммированную.
4. Зональные регуляторы – программируются на определенную зону помещения и предотвращают не только отключение или высокую температуру, но и сообщают все показатели, которые нужно знать потребителю.

Все терморегуляторы делятся на:

1. Проводные.
2. Дистанционные.

Основной критерий выбора – легкость монтажа. Надо учитывать, чтобы котел и терморегулятор были совместимы.

Поделиться:Содержание

• Каким может быть терморегулятор для твердотопливных котлов отопления?Выбираем трубу для твердотопливного котлаКакими должны быть газовые горелки для котлов?Рекомендованные комплектующие для печи с водяным контуром и котлом воздушного отопленияИБП – залог бесперебойной работы терморегулятораКомплектуем котел должным образом

Эффективность отопительной системы зависит от функциональности и производительности основного нагревательного элемента. Однако не последнее место в данном вопросе занимают комплектующие для твердотопливных котлов отопления. Они помогают не только продлить срок эксплуатации прибора отопления, но и улучшить эксплуатационные характеристики нагревательного контура, повысить его безопасность и экономность. Именно потому при выборе котла не меньшее внимание уделяют термостатам, газовым горелкам, трубам и др.

Каким может быть терморегулятор для твердотопливных котлов отопления?

Регулятор температуры механического принципа действия (полностью энергонезависимый).

Терморегулятор для котла отопления на твердом топливе может быть следующих типов:

• механическим или регулятор тяги;
• автоматическим – это автоматика, работу которой управляет микропроцессор.

Кроме этого термостаты бывают энергонезависимыми. Они не подключаются к электросети, а их работа основывается на расширении заправленного в устройство вещества. Энергозависимые термостаты питаются от электросети, но в то же время отличаются большим набором функций и возможностей, по сравнению с предыдущим вариантом. Независимо от выбранного типа, перечисленные комплектующие подойдут, если в доме установлен котел отопительный твердотопливный с водяным контуром.

Механические регуляторы тяги. Данные комплектующие для твердотопливных котлов отопления долговечны и безотказны в работе, отличаются простым устройством, а потому их сервисное обслуживание обойдется недорого. То же касается стартовой цены. Регуляторы тяги отличаются низкой стоимостью, чем и привлекают аудиторию покупателей со средним уровнем достатка.

В зависимости от конструкции нагревательного элемента, механический термостат может монтироваться на фронтальной и боковой панели, или сверху. Основным рабочим инструментом здесь выступает погружная гильза, заполненная веществом, которое с повышением температуры расширяется, а с понижением – уменьшается в объеме. Погружная гильза в обязательном порядке должна контактировать с теплоносителем, а потому ее посадочное место располагается в водяной рубашке котла.

Итак, температура теплоносителя в системе возрастает. Вместе с ней увеличивается объем рабочего вещества в погружной гильзе. При определенном значении температуры жидкости терморегулятор для котла отопления на твердом топливе срабатывает. Рабочее вещество действует на шток, он, в свою очередь, включает управляющий механизм и рычаг. Последний, в зависимости от положения терморегулятора, опускается или поднимается, увлекая за собой цепочку.

Она одним концом закреплена на рычаг, вторым – за заслонку котла. Заслонка закрывается. Количество воздуха, подаваемое в топку, сокращается. Как результат – снижается интенсивность горения топлива. Оно просто тлеет. В момент, когда температура теплоносителя в системе отопления падает до критически низкого уровня, механизм терморегулятора срабатывает в обратном направлении, то есть заслонка котла открывается.

Автоматический термостат регулирует подачу воздуха.

Автоматический термостат или микропроцессорный контроллер. Это многофункциональный термостат для твердотопливного котла отопления. Он может управлять следующими устройствами и процессами:

• контролировать температуру теплоносителя;
• регулировать работу вентилятора;
• управлять циркуляционным насосом;
• обеспечивать бесперебойную подачу топлива.

Приобретая автоматический термостат, владелец дома бережет свой котел отопительный твердотопливный с водяным контуром от перегрева и частых поломок.

Современные твердотопливные котлы имеют в своем составе автоматический терморегулятор. Однако такие модели нагревательных элементов стоят несколько дороже, по сравнению с недоукомплектованной техникой.

Контроллер регулирует температуру теплоносителя за счет количества подаваемого в топку воздуха, для чего он и подключается к вентилятору внизу котла. При повышении температуры циркулирующей по контуру жидкости микропроцессор подает команду на исполнительное устройство. Как результат – вентилятор либо замедляется, либо полностью останавливается. Количество воздуха, подаваемого к топливу, уменьшается. Интенсивность горения снижается, теплоноситель остывает.

Контроллер – чувствительный прибор, погрешность его работы составляет до 2°C, что немаловажно для современных обогревательных систем. Сегодня, как известно, эффективность системы отопления повышают за счет уменьшения диаметра труб контура. Ведь чем быстрее теплоноситель, обойдя весь контур отопления, вернется обратно в котел, тем лучше и быстрее прогреются все помещения в постройке. Однако если трубы для котлов отопления на твердом топливе выбраны слишком маленького диаметра, то здесь возникает вероятность гидроудара в результате перегрева теплоносителя. Контроллер предотвратит это и снизит интенсивность огня в топке в нужный момент.

Выбираем трубу для твердотопливного котла

При сгорании угля или дров выделяется ядовитый газ, поэтому не стоит недооценивать значимость дымохода.

Трубы для котлов отопления на твердом топливе – это инженерное сооружение, от которого зависит КПД нагревательного элемента и безопасность его использования.

Дымоход для тт нагревателя может быть:

• металлическим – выдерживает температуру до +800°C;
• керамическим – не теряет технических характеристик при температуре +1100°C;
• кирпичным – устаревший вариант.

Все котлы для водяного отопления на твердом топливе сопровождаются инструкцией, в которой указывает оптимальный тип дымохода, его технические характеристики. А именно, параметры поперечного сечения трубы, ее минимальная высота, размер дымоходного патрубка, максимальная температура отходящих от котла газов, разряжение в трубе.

От высоты дымохода напрямую зависит сила тяги в котле и скорость отвода продуктов горения, а следовательно, и безопасность эксплуатации оборудования. В инструкции к любому нагревательному элементу в обязательном порядке указывается минимальная высота трубы. Этот параметр нужно строго соблюдать. В противном случае может возникнуть эффект «обратной тяги», когда продукты горения не выводятся наружу, а поступают в жилое помещение. На практике высоту дымохода можно существенно увеличить.

Сечение трубы. Чем шире труба для твердотопливного котла отопления, тем интенсивнее протекает горение в топке. В то же время при высокой скорости отвода продуктов горения из топки будет улетучиваться тепло, что снижает эффективность работы котла. Именно потому дымоход выбирается в строгом соответствии с положениями инструкции, которая сопровождает нагревательный элемент. Комбинированные модели обогревательной техники, такие как котел отопления на твердом топливе и газе, также нуждаются в хорошем дымоходе. В данном случае критерии выбора остаются теми же.

Можно ли замуровывать трубы отопления в стяжке пола и насколько это практично?

О том, что делать, если появилась дырка в трубе отопления, рассказано здесь.

Какими должны быть газовые горелки для котлов?

В основном покупаются газовые горелки для твердотопливных котлов отопления комбинированного типа, то есть котел работает на нескольких видах энергоносителя одновременно. В данном случае речь идет о системе «твердое топливо+газ». Камеры сжигания топлива разных типов находятся обособленно друг от друга, именно потому для газовых горелок здесь не предъявляется особых требований.

Горелка может быть:

• диффузионная – газ смешивается с кислородом во время горения;
• инжекционная – газ смешивается с кислородом до горения;
• полного и неполного предварительного смешивания компонентов;
• атмосферная – частичное обогащение газа кислородом;
• турбонадув – принудительное обогащение газа кислородом за счет работы вентилятора.

Существуют горелки, с которыми легко переоборудовать твердотопливный котел на газовый нагревательный элемент.

Рекомендованные комплектующие для печи с водяным контуром и котлом воздушного отопления

Укомплектованный тт котел.

Твердотопливная печь с котлом водяного отопления сегодня рассматривается как альтернативный вариант обогрева загородного дома. Данная схема отличается от традиционной печи наличием теплообменника (регистра) внутри, самого контура отопления и радиаторов. Для увеличения КПД системы многие специалисты рекомендуют в данную разводку устанавливать циркуляционный насос, который принудительно будет перемещать теплоноситель по трубам.

Однако в данном случае нужно помнить, что при отключении электричества циркуляционный насос прекратит свою работу и в системе произойдет застой теплоносителя, а затем – его закипание. Для решения возникшей проблемы контур отопления рекомендуют делать с максимальным уклоном, что обеспечит естественную циркуляцию теплоносителя.

Если рассматривать твердотопливные котлы воздушного отопления, то здесь, как и с аналогом водяного отопления, необходим терморегулятор. Многие модели уже укомплектованы данным устройством. Однако автоматический термостат позволит существенно повысить КПД котла и поддерживать микроклимат в доме на нужном уровне.

Ведь не любая труба для твердотопливного котла отопления справится с поставленной задачей вывода угарного газа наружу.

Много букв и цифр – это маркировка труб в системе отопления. Ее расшифровка подробно здесь.

ИБП – залог бесперебойной работы терморегулятора

Бесперебойник с аккумуляторами.

ИБП для твердотопливных котлов отопления – это обязательный атрибут современной котельной, который обеспечит бесперебойную работу всего оборудования во время отключения электроэнергии.

Выбирая ИБП, обращают внимание на количество потребляемой энергии котельной. В зависимости от полученной величины, подбирают аккумулятор соответствующей емкости и мощности. Второй обязательный атрибут качественного ИБП – синусоидная форма выходного напряжения. Этот параметр является основополагающим. В противном случае ни циркуляционный насос, ни терморегуляторы для твердотопливных котлов отопления, ни другая автоматика котла просто не будут функционировать.

Сегодня в продаже можно найти ИБП, относящийся к группе On-Line. Хотя это дорогостоящая модель, она отличается надежной схемой работы и обеспечит безопасную работу электроприборов при полном отсутствии напряжения в сети. Группа Line-Interactive является сегодня оптимальной. Она способна преобразовывать напряжение от батарей 12/24В в нужные для электрооборудования 220В. В то же время ИПБ имеет встроенный стабилизатор напряжения. Тип Off-Line – это бюджетный вариант. Он отличается простой и долговечной схемой работы.

Комплектуем котел должным образом

Твердотопливный котел для водяного отопления – распространенный тип нагревательного элемента в частных домах. Современный рынок оборудования предлагает покупателям ряд комплектующих, которые помогут повысить эффективность, безопасность и удобство работы твердотопливного котла. В данном случае речь идет о термостатах. Они призваны контролировать температуру теплоносителя в контуре отопления, в зависимости от ее значения влиять на интенсивность горения энергоносителя в топке.

Правильно выбранный дымоход для котла – это безопасность дома. Его нужно выбирать в строгом соответствии с инструкцией к купленному котлу. Для безотказной работы котла в случаях отключения электроэнергии или скачком напряжения в электросети специалисты рекомендуют покупать ИПБ. Видео ниже поможет разобраться с настройкой регулятора тяги для твердотопливного котла:

Используемые источники:

• https://gradusplus.com/kotly/komnatnyj-termostat-dlya-kotla-otopleniya/
• https://www.asutpp.ru/termoregulyator-dlya-kotla-regulyator-temperatury.html
• https://tverdo-kotel.com/termoregulyator-dlya-kotla/
• https://poluchi-teplo.ru/kotlyi/aksk/regulyator-temperaturyi-dlya-tverdotoplivnogo-kotla.html
• https://utepleniedoma.com/otoplenie/otopitelnye-kotly/komplektuyushhie-tverdotoplivnogo-kotla
