Регулировка вентиля батарей отопления в квартирах

Нередкая ситуация – один радиатор горячее другого, чего не должно быть. Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.

Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.

Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.

Если не хватает мощности радиаторов

Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.

Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.

Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3. А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3. Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах

Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.

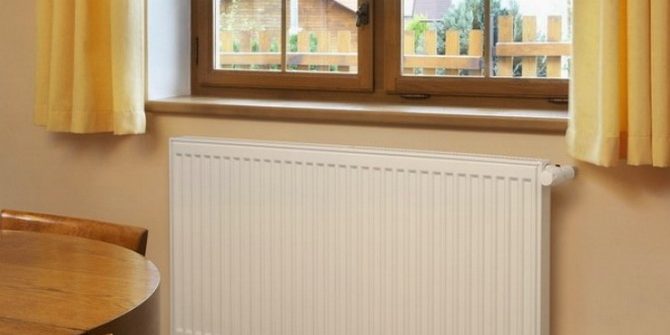

Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.

Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.

Простые причины неполадок системы отопления

Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.

В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.

В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.

Балансировка системы с помощью кранов-регуляторов

Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.

Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.

Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.

Принцип балансировки простейший – не закрывать (максимально открыть) краны на самых холодных и немного «прикрутить» самые горячие. В результате на холодные пойдет больше теплоносителя, на горячие меньше, температура их выровняется.

Пример, как отрегулировать отопление в одноэтажном доме

Характерный пример – не удалось сделать два плеча тупиковой схемы, так как прокладке труб мешала дверь, сделали одно плечо и насадили на него «аж» 7 радиаторов.

В результате температура последнего в плече на 9 градусов меньше чем ближайшего к котлу. Можно сделать такие действия – на последних 3 радиаторах краны полностью оставить открытые. На первом балансировочный кран открыть из положения полного закрытия на 1,5 оборота, на втором – на 2 оборота, на 3 и 4 на 2,5 оборота.

Подразумевается, что всего балансировочный клапан регулируется в 4,5 оборота, а длина трубопроводов в пределах небольшого дома. Но регуляторы бывают разной конструкции, длины разные, поэтому в каждом случае – свое количество оборотов.

После балансировки нужно выждать минут 20 затем снова измерять температуру входящего патрубка радиатора, возможно придется дополнительно что-то регулировать на четверть оборота…

Принципы регулировки

Поэтому добиться в данном примере одинаковой температуры не стоит. Правильно согласиться с тем, что первый будет горячее на 3 – 4 градуса при температуре теплоносителя в 80 градусов и на пару градусов при низкотемпературном обогреве 50 градусов.

А чем мерить-то? Профессионалы посмотрели бы на каждый радиатор через тепловизор и сделали теплофото. Но можно обойтись и контактными термометрами – специальные приборы для монтажников-отопителей. Но в быту чаще меряют просто рукой и судят по ощущениям. Чувствительная в этом отношении мочка уха – но стоит ли ухом тереть по радиаторам…

Пример для двухэтажного дома

Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.

В результате на первом этаже все еще холодно, а на втором этаже уже жара.

Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…

Дополнительная информация – какие схемы разводки отопительного трубопровода применяются

Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.

Наладка по проекту

При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.

Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.

Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.

Шумящий радиатор

Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.

Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления… Шумящий радиатор требует балансировки системы или ее переделки.

Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака

1Печи и системы отопления

Выбор режима отопления в жилом доме или квартире зачастую не зависит от жильцов – если отопительные приборы смонтированы строителями, питаются от общего источника тепла и не имеют органов регулировки. Однако подача тепла в многоквартирные дома зачастую осуществляется в странных режимах, что и заставляет владельцев квартир менять радиаторы, устанавливать на них регулировочные устройства и устраивать дополнительные схемы отопления. В этой статье мы разберемся, что такое регулировка батарей отопления в квартире и как это правильно делать.

Особенности теплоотдачи радиаторов и способы ее изменения

При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.

Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».

Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.

Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.

Пример: комната площадью 15 м.кв. имеет две наружные стены, обе с окнами. Одно из окон выходит на север. Радиатор расположен в небольшой открытой нише под северным окном. В таком случае минимально необходимая мощность

15 х 100 = 1500 Вт.

С учетом поправок

1500 +1500х(30+10)/100 = 2100 Вт

Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб. При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля. Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

Регулировка отопления подачей или обраткой

Частично отрегулировать нагрев всех отопительных приборов в квартире или доме можно с помощью так называемой гидравлической балансировки. Для более равномерного распределения воды в системе применяют установку терморегуляторов и кранов на всех батареях. При настройке системе проверяется температура «обратки» в радиаторах. Она должна иметь разницу +- 1 градус Цельсия.

Балансировка проводится при полностью (на максимум) открытых термоголовках. Для проверки температуры обратки используется контактный термодатчик, например, в мультиметре.

Для радиаторов с повышенной температурой выходной трубы уменьшают сечение входной и проверяют систему еще раз.

Как отрегулировать батареи отопления в частном доме с котлом

Если отопительная система индивидуальна и «питается» от газового или электрического котла, то, помимо предложенных мер регулировки, можно просто изменить настройки нагревательного прибора. Обычно диапазон нагрева теплоносителей составляет 58…84 градуса Цельсия. Превышение нагрева запрещено во избежание порчи труб. Меньший, чем указан, нагрев может привести к образованию кислотного конденсата, портящего котел.

Таким образом, регулировка батарей отопления в частном доме путем регулировки газового котла отопления происходит следующим образом:

• усиление или уменьшение нагрева теплоносителя;
• выжидание для стабилизации температуры в системе (проверять желательно температуру обратки на каждом из радиаторов, контактным термодатчиком);
• новая регулировка.

Также в индивидуальных отопительных системах регулировать теплооотдачу можно с помощью регулировки циркуляционного насоса для отопления.

От его скорости – минимальной, средней, высокой – зависит быстрота движения нагретой жидкости по отопительным приборам. Чем быстрее вода движется по трубам, тем эффективнее теплоноситель отдает тепло. Поскольку обычно скорость движения составляет 30…90 л/мин, возможности регулировки достаточно широкие.

Регулировать прибор можно вручную или автоматически, в зависимости от модели.

Для некоторых приборов предусмотрена только автоматическая регулировка.

Важно: несмотря на то, что в системах с естественной циркуляцией можно обойтись без насоса, его установка позволяет сэкономить до 20…30% энергии. Это связано с большей скоростью прохождения теплоносителя по системе и подаче его в котел для нового нагрева с более высокой температурой. При этом эффективность отопления не снижается, теплоотдача радиаторов остается постоянной или даже повышается.

Повысив – или понизив – скорость прохождения нагретой воды по радиаторам, можно существенно изменить параметры отопительной системы. При наличии гидравлической балансировки качество отопления повышается на 20…45%, а экономия (газа, электричества, денег на оплату коммунальных услуг) может достигать 30…35%.

Заключение

Ожидать «милостей от природы», то есть нормальной подачи тепла и его правильной регулировки со стороны коммунальных служб можно долго и – увы – безрезультатно. Поэтому лучше взять дело в свои руки и отрегулировать батареи отопления в своем доме или квартире самостоятельно, в соответствии с предложенными рекомендациями.

Владельцы загородных домов, в которых установлена автономная система отопления, часто сталкиваются с такой проблемой, как неравномерное прогревание радиаторов. Явление становится по-особому выраженным в многоконтурных конфигурациях. Зачастую к нему приводит неграмотный монтаж оборудования или выбор неподходящей схемы. Решить проблему можно простым методом — балансировкой системы отопления.

1 Общая информация</span></h2>

Не секрет, что все бытовые и промышленные приборы, которые взаимодействуют с жидкостью, работают по общеизвестному закону гидравлики: все жидкие составы направляются по пути минимального сопротивления. Если рассмотреть отопительную систему, то здесь правило действует следующим образом: теплоноситель устремляется через первый радиатор или ищет кратчайший контур теплого напольного пола.

В связи с этим, отдаленные участки помещения прогреваются намного хуже, что негативно сказывается на общем микроклимате в комнате. Чтобы восстановить равномерное распределение потоков, нужно выполнить комплексную балансировку системы отопления в частном доме. Что касается частоты выполнения процедуры, то здесь нет каких-либо конкретных ограничений. Теоретически, балансировку нужно проводить постоянно, тем более, если в помещении проложена сложная обогревательная система.

‘ >Балансировка двутрубной системы отопления.

На этапе проектирования схемы инженер должен заложить оптимальный расход теплоносителя на каждый элемент отопительного оборудования или контур теплого пола. По завершении монтажных работ, заполнения и опрессовки системы ему нужно отрегулировать подачу тепла, учитывая расчеты проекта.

Следует отметить, что расчет подходящей потребности в тепловых ресурсах делается для наиболее холодных условий. В связи с этим на этапе настройки нужно полностью открыть радиаторные или другие вентили, а котловую установку вывести в максимальный режим работы.

Проводить балансировку системы отопления многоэтажного дома своими руками не рекомендуется. Это может понадобиться только при таких обстоятельствах:

1. 1. Если батареи, которые находятся у котла, прогреваются намного быстрее остальных, что создает неравномерный микроклимат.
2. 2. Если при работе радиатора слышится интенсивный шум, напоминающий журчание протекающей воды.
3. 3. Если трубы, которые замоноличены в стяжку, не дают равномерного прогрева напольного покрытия.
4. 4. Если наладка отопительной разводки проводится самостоятельно.

‘ >Последний радиатор двухтрубной системы отопленияРекомендуемПравильный монтаж отопления в частном доме

2 Противопоказания к проведению процедуры</span></h2>

Кроме факторов, указывающих на необходимость балансировки отопления, существуют и противопоказания к выполнению такого действия. Итак, регулировку подачи теплоносителя не нужно проводить при:

1. 1. Отсутствии существенных ошибок и сбоев в работе радиаторной сети и теплого напольного покрытия. Инженеры не рекомендуют лишний раз откручивать вентили, так как из-за отсутствия опыта можно только усугубить ситуацию.
2. 2. Определении проблем следующего характера: если в батареях появился воздух, а в вентилях замечен засор, протечка или разрыв. Перед тем как начать балансировку, необходимо восстановить поврежденные узлы. Возможно дефект можно будет устранить без регулировки.

Также ни в коем случае нельзя настраивать центральную отопительную систему многоэтажного дома, врезая в общие стояки краны и клапаны. В качестве исключения можно взять современные новостройки, имеющие автономный тепловой ввод в каждый жилой объект.

Также специалисты советуют избегать «прижимания» протока обычным шаровым краном. Чтобы система прослужила долго и качественно, шток должен быть полностью открытым или закрытым. Промежуточная позиция негативно скажется на сроке службы арматуры.

РекомендуемОписание самотечной системы отопления в частном доме

3 Инструменты и подручные средства</span></h2>

При желании осуществить балансировку двухтрубной системы отопления важно знать, какие инструменты и приборы могут для этого понадобиться. На самом деле, действие осуществляется с помощью минимального набора приспособлений. В их числе:

1. 1. Электронный контактный термометр.
2. 2. Отвертка.
3. 3. Барашек или ключ, обеспечивающий вращение штока. В большинстве случаев мастера используют для такой задачи обычный шестигранник.
4. 4. Лист бумаги и карандаш.

‘ >Двухтрубная система отопления

В профессиональной сфере для балансировочных работ также задействуется тепловизор. Он позволяет точно определить, где присутствует слишком высокий уровень прогрева, а где он существенно занижен. Прибор стоит недешево, поэтому лучше обойтись подручными средствами.

Помимо бесконтактного термометра, для регулировки задействуется дистанционный пирометр. Известно, что он способен измерять температуру блестящих поверхностей с минимальными отклонениями.

При отсутствии схемы разводки системы отопления по помещению придется составить ее самостоятельно на листе бумаги. Правильно составленный эскиз позволит быстрее разобраться в очередности подключения отопительных узлов к магистралям, а также определить их отдаленность от помещения топочной. На этапе самостоятельной настройки оборудования необходимо осуществить комплексную промывку грязевика на входе в котел, а также разогреть систему до 70−80 градусов Цельсия.

РекомендуемВодяное отопление в частном доме своими руками и его монтаж

4 Регулировка радиаторной сети</span></h2>

В последнее время особой популярностью пользуется метод балансировки радиаторной сети, который подходит и для 1-трубных, и для двухтрубных систем. Регулировка коллекторной разводки и теплого напольного покрытия осуществляется немного иначе. Методика подразумевает измерение текущей температуры радиаторов, а также восстановление сбалансированного режима работы посредством ограничения расхода жидкости-теплоносителя. Отбалансировать батарею можно и с помощью термометра.

Для этого нужно прогреть теплоноситель до нужной температуры, а затем срочно открыть все клапаны. Если на мониторе не отображается текущая температура теплоносителя, ее нужно определить своими руками, приложив термометр к металлическому патрубку на выходе.

Дальше нужно замерить температуру первого радиатора в двух точках — возле подающего и обратного контура. При наличии разницы в пределах 10 градусов Цельсия необходимости проводить балансировку нет. Затем действие осуществляется со всеми остальными приборами. На этом этапе инженеру важно записывать все показания, чтобы потом отталкиваться от них при настройке каждой ветви отопления.

‘ >Балансировка системы отопления.

При разнице температуры больше двух градусов на подаче первого и последнего радиатора достаточно прикрыть вентили двух первых батарей на 0,5−1 оборот и выполнить повторный замер. Если показатели разницы варьируются в диапазоне 3−7 градусов, краны регулировки первых элементов нужно закрыть на 50−70%, а средних — на 30−40%. Что касается последних кранов, то их лучше оставить в прежнем положении.

Через 20−30 минут, когда батареи слегка прогреются, нужно повторить измерения, добиваясь нормальной разницы в 2 градуса Цельсия. При регулировке длинных магистралей возможен вариант наличия разницы в 3 градуса.

Процедура настройки проводится до тех пор, пока требуемый сбалансированный режим прогрева не будет достигнут. Но нельзя слишком увлекаться, закручивая краны очень туго. Подобный подход не позволит достичь высокой экономии ресурсов, а лишь усугубит проблему неравномерного прогревания элементов отопительной системы.

5 Теплый пол и лучевая разводка</span></h2>

Не секрет, что контуры теплых напольных покрытий и радиаторы лучевой схемы присоединены к одному общему узлу — гребенке. В таком случае разбалансировка будет выполняться прямо на коллекторе. Что касается подходящего способа настройки, то он определяется наличием ротаметров — специальных колб, которые монтируются на подающей или обратной стороне.

Для правильной настройки подачи теплоносителя, необходимо провести несколько расчетов по такой формуле: G = 0.86 x Q / Δt. Она читается следующим образом: G — это массовый расход теплоносителя, который протекает по контурам. Единицей измерения является объем воды в килограммах за час. Латинская буква Q указывает на объем теплового потенциала, который должен давать контур. Показатели измеряются ваттами. Δt — это показатель разницы температур на входе и выходе. Для определения точной мощности каждого напольного контура нужно оценить потребность в тепле каждой комнаты. Для этого задействуется удельное соотношение 100 Вт/м2 площади помещения.

‘ >Давление в системе отопления

6 Пошаговые инструкции</span></h2>

Чтобы успешно отбалансировать отопительную систему, нужно придерживаться определенного руководства. Балансировка стоякового радиатора, контуров и петель теплых напольных покрытий состоит из таких этапов:

1. 1. Для начала необходимо запустить насосное оборудование в заполненной и опрессованной системе теплых полов. При этом запуск котла не обязателен.
2. 2. Посредством колпачков ручной регулировки нужно закрыть термостатические вентили на второй части гребенки.
3. 3. После полного открытия первого вентиля и выбора подходящего ротаметра требуемый объем теплоносителя нужно выставить с помощью нижнего кольца расходомера.
4. 4. По завершении настройки нужно снова перевести вентиль в закрытое состояние, а затем начать настраивать следующий контур. В итоге останется открыть все регуляторы, а также оценить текущий расход воды.

Для регулировки батарей лучевой разводки используется аналогичная технология. Чтобы убедиться в достоверности конечного результата, необходимо сравнить 2 варианта — по расчетному расходу, а также текущему прогреву радиатора.

Многие пытаются достичь высокой экономии электроэнергии с помощью покупки коллектора без ротаметров. Однако такое решение — большая ошибка, которая продлит процедуру настройки на несколько дней.

7 Первые действия при превышенном давлении</span></h2>

При работе обогревательных контуров случается не только снижение давления в системе, но и повышение его показателей до недопустимого уровня. Такое явление объясняется следующими причинами:

1. 1. Сбои и повреждения в регулирующем механизме. Во время снижения температуры он может указывать на отключение подачи теплоносителя от котла. Устройство обогревательной системы не исключает подобную неисправность, но она решается очень просто и без каких-либо сложных расчетов. Все, что потребуется от владельца котла, — провести настройку реулятора, избегая полного закрытия клапана.
2. 2. Повреждение системы автоматики. Зачастую подобная неприятность случается при неправильном расчете и монтаже оборудования. В результате отопительные контуры постоянно подпитываются жидкостью, что способствует превышению допустимого давления. Устранить неприятность можно следующим образом: для этого нужно закрыть одну линию и наладить автоматику циркуляции.
3. 3. Неправильные действия владельца. Человеческий фактор — это одна из наиболее распространенных причин превышения давления в системе отопления. Зачастую встречается такое явление, что при закрытии одного из кранов человек забывает открыть задвижку. Подобное происшествие проявляется при использовании каминного отопления. Перед тем как принять какие-либо действия, необходимо оценить состояние кранов подачи теплоносителя. Если один из них закрыт, нужно немедленно открыть его.
4. 4. Загрязнённость фильтра. Еще одной распространенной причиной появления высокого давления является чрезмерная загрязненность фильтра. В таком случае достаточно вовремя очистить его от всевозможного мусора, а затем провести тестовый запуск отопительной системы. Порой приходится дополнительно устанавливать новый фильтр.

Можно с уверенностью заявить, что гидравлическая балансировка системы отопления — это залог бесперебойной, качественной и продуктивной работы отопительных контуров. Приступать к такой процедуре можно только после завершения всех работ по монтажу, замены радиаторов и изменения конфигурации отопления. При соблюдении простых правил и рекомендаций регулировка СО в частном доме будет выполнена наилучшим образом.

‘ >Балансировка системы отопления. Традиционный метод против GRUNDFOS ALPHA3Фото

СА17 февраля 2012 г. в 16:06

В своей предыдущей статье я писал, что одним из эффективных способов модернизации систем отопления в частных постройках является переход от открытой системы отопления к закрытой. Усовершенствованная таким образом система отопления жилого дома имеет много достоинств, которые в совокупности обеспечивают простую её эксплуатацию, необходимо просто включить котёл в начале отопительного сезона и выключить по его окончании. Всё!

Однако для того чтобы система отопления загородного дома работала в таком режиме (включил, «забыл» на полгода, выключил), нужно правильно настроить и отрегулировать её рабочие параметры. Вот об этом и пойдёт речь в моей статье. Основные выкладки, выводы и расчёты я буду делать на примере своей отопительной системы, но читатель всегда может воспользоваться данной информацией, проведя аналогию со своим конкретным случаем.

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом. Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно.

Этап № 1

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую. При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает.

Самый простой и надёжный способ определить объём воды в системе отопления — просмотреть показания водомера, заливая жидкость в систему (при первой испытательной топке, при промывке системы). Кроме этого, можно рассчитать объём воды в системе. Для этого необходимо учесть объём её в основных приборах: в отопительном котле, в радиаторах отопления и в трубах. У меня, например, при первой испытательной топке водомер показал, что в систему было залито 295 литров.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

Этап № 2

На данном этапе, зная, какой объём воды вмещает система отопления жилого дома, необходимо рассчитать требуемый объём расширительного бака (либо проверить эти параметры на соответствие). Поскольку информации в сети по данному вопросу более чем достаточно, буду краток. Как мы знаем, вода практически не сжимается, а при нагреве её объём увеличивается. Для того чтобы компенсировать температурное расширение воды и обеспечить поддержание стабильного давления в закрытой системе отопления, используют мембранный расширительный бак. Для того, чтобы бак исправно выполнял данную функцию, его объём должен быть правильно рассчитан. В самом простом случае объём расширительного бака принимают равным 10-12 % от объема воды в системе. Ниже на рисунке показана зависимость прироста объёма воды в зависимости от перепада температуры. Обычно для бытовых котлов максимально допустимая температура подогрева воды ограничивается 95 оС, в этом случае прирост будет менее 5 %.

Для моей системы отопления (295 литров) объём расширительного бака должен составлять 295 х (10-12)%=(29,5 — 35,4) литра.

На фото показан мой расширительный бак на 35 л, установленный впоследствии в вертикальном положении, подключённый по воде, снизу, трубой ¾ дюйма. С завода бак поставляется уже заправленный азотом (давление — 2 бар). В верхней части бака имеется штуцер, через который можно контролировать и корректировать давление. Как уже было сказано, общий объём моего мембранного бака составляет 35 литров. Но полезный (или рабочий) объём бака заметно меньше 35 литров. Почему так получается?

Если говорить кратко, в конструктивном отношении мембранный расширительный бак представляет собой герметическую ёмкость, поделённую эластичной перегородкой на две герметичных части. Одна часть через систему трубной подводки связана с системой отопления по принципу сообщающихся сосудов. В другую часть бака закачен газ под определённым давлением. Поэтому:

a) В зависимости от начального давления в баке и величины выбранного рабочего давления в системе рабочий объём одного и того же бака может быть разным.

Выбор этих параметров определяет начальные условия работы системы.

b) Поскольку газ, в отличие от воды, может сжиматься, то полезный объём расширительного бака также может меняться в зависимости от рабочих процессов в системе (в цикле «нагрев — остывание»).

Таким образом, дополнительная регулировка параметров в процессе работы системы отопления позволяет обеспечить правильную и стабильную работу системы отопления в рабочем режиме.

Этап № 3

Расчёт или проверка начального давления подпора в расширительном баке и рабочего давления в системе

Я при определении параметров рабочего объёма я пользовался методикой одного из производителей расширительных баков, если память не изменяет, фирмы Zilmet. Хотя имеются и другие методики, но эта, табличная, наиболее понятна, наглядна и позволяет достаточно точно рассчитать требуемые параметры.

Наиболее целесообразно производить расчёт в следующей последовательности.

Определяем допустимое предельное давление в системе

Данную величину нужно рассчитывать с учётом параметров котла, указанных в паспорте. В моём случае величина максимально допустимого рабочего давления составляет 1,2 атм. По отзывам владельцев котлов, аналогичных моему, давление в 2 атм они тоже «держат». Учитывая это, я установил предельное давление в системе равным 1,5 Бара.

Далее необходимо определиться с начальным давлением подпора в баке

(в таблице обозначено «Первоначальное давление воздуха в баке Р 0»)

При определении начального давления подпора в баке рекомендуют придерживаться одного простого принципа. Давление подпора не должно быть меньше статического давления в системе отопления, и к этой величине необходимо добавить ещё 0,2 бар. Статическое давление в моём случае составляет примерно 0,3 бара, оно определяется между верхней и нижней точками в системе. Высота 3 м примерно соответствует давлению 0,3 бара.

Дополнительные 0,2 бар необходимы для того, чтобы создать давление подпора в самой верхней точке системы отопления. Таким образом, минимально допустимое давление подпора в расширительном баке (стартовое давление) для моей системы отопления составляет 0,3 + 0,2 = 0,5 бар.

Важный момент. Настройка российских котлов, в особенности устаревших модификаций, — более сложная, чем в случае современных моделей и импортных котлов. Это обусловлено тем, что допустимый рабочий диапазон давления у таких котлов небольшой, обычно не более 2 атм. Поэтому возможностипо регулировки и настройки сильно ограничены.

Как видно из таблицы, при предельном давлении в 1,5 бар первоначальное давление в баке можно принимать в пределах 0,5 — 1 бар. Лучше выбирать минимально допустимое значение, так как некоторый запас нам потребуются при регулировке и настройке системы отопления в процессе работы.

Приведу параметры, которые выбрал я.

• Предельное давление в системе — 1,5 бара
• Начальное давление подпора в баке — 0,5 Бара.

В вашем случае параметры могут быть другие. Скажем, при допустимом давлении в котле 3 бара (см. таблицу) диапазон выбора начального давления в баке может быть от 0,5 до 2,5 бар, если не учитывать других ограничений, например, по статическому давлению. Соответственно, предохранительный клапан также будет другим.

Я использовал самодельную группу безопасности. Если сравнить её с аналогом заводского изготовления (рисунок справа), то можно увидеть, что кран Маевского и автоматический воздухоотводчик разделены, что позволяет «разнести» их при установке. Как видно из фото ниже, манометр и предохранительный клапан представляют собой одну группу (на фото — группа 1), а кран Маевского и автоматический воздухоотводчик составляют другую группу (на фото — группа 2).

Это обусловлено тем, что группа безопасности устанавливается на выходе из котла. Вывод воздуха из системы я делал в самой верхней её точке. При использовании заводского устройства (показано на рис. справа) может оказаться, что воздухоотводчика, установленного на самой группе безопасности, может быть и не достаточно, и потребуется установка дополнительного воздухоотводчика. Это важный момент с точки зрения настройки и работоспособности системы отопления.

Определение рабочего объёма мембранного бака

Пересечение красных стрелок (см. таблицу) показывает нам величину рабочего объёма расширительного бака при выбранных параметрах давления в системе и давления подпора в баке. Получим: 35 литров х 0,4 = 14 литров. То есть рабочий объём моего бака при указанных параметрах составляет 14 л воды. Сделаем перепроверку: 295 литров х 5 % = 14,75 литра, что можно считать допустимым в пределах погрешностей.

Таким образом, в процессе работы системы отопления выбранный расширительный бак общим объёмом 35 литров имеет возможность компенсировать прирост объёма воды при нагревании в пределах 14 литров, при изменении температуры воды в пределах 10- 95 градусов.

На этом обычно все рекомендации по выбору, расчёту и настройке параметров системы отопления заканчиваются. И начинается головная боль у владельца. Потому что всё выбрано и рассчитано вроде бы правильно, но давление воды в системе скачет, со временем падает, требуется регулярная доливка и т. д. Где уж тут говорить об удобстве эксплуатации?

По крайней мере, мне пришлось столкнуться со следующим проблемами после изготовления и запуска своей системы отопления:

1. Через определённое время давление в системе постепенно снижалось, и требовалось доливать воду. Это вредно для системы и хлопотно.
2. Более того, после добавления воды в систему ситуация стабилизировалась на некоторое время, а затем всё повторялось сначала. И так — несколько раз за отопительный сезон.
3. Кроме того, диапазон разброса давления тоже вызывал некоторое недоумение. Расширительный бак есть, компенсировать температурное расширение воды, по расчёту, должен. Но по факту получается по-другому.

После некоторых размышлений я пришёл к выводу, что имеющиеся в сети рекомендации не позволяют добиться нормального результата. А для стабильной работы системы отопления нужны дополнительные настройки и регулировки.

Этап № 4

Дальше я рассуждал очень просто.

Поскольку всё посчитано, проверено, перепроверено по разным методикам, но всё равно работает нестабильно, то причина должна быть в чём-то другом.

Расчёты, выполненные до начала эксплуатации системы отопления, не соответствуют фактическим параметрам, полученным в рабочих условиях. В частности, при первичном заполнении системы водой вместе с ней в систему поступает некоторое, пусть и небольшое, количество воздуха. Кроме того, в зависимости от качества монтажа воздух в системе отопления может оставаться запросто. Поэтому, когда я залил в систему 295 литров воды, часть резервуара занимал воздух. После начала эксплуатации системы, в процессе неоднократного цикла нагрева — остывания, а также циркуляции воды в системе, воздух выводится из системы отопления. Соответственно, объём воды в системе за счёт вывода воздуха снижается. Давление в системе (в абсолютном значении) начинает падать.

Доливать воду, как я уже отмечал, бессмысленно. Так возникла идея поднять давление в самом баке. За счёт увеличения «начального стартового» давления в баке часть воды из бака компенсирует тот объём воздуха, который был выведен из системы в процессе эксплуатации.

Показания манометра (на фото справа) превысили начальное предустановленное давление в баке, до работы давление подпора было 0,5 бар, в процессе подкачки при эксплуатации давление выросло до 0,7 бар. Но «верить» показаниям будет не совсем правильно, так как бак в рабочем состоянии находится под дополнительным воздействием столба воды. Поэтому его показания в большей степени можно считать ориентировочными.

Кстати, в процессе манипуляций я выявил, что воздух из бака подтравливал через штуцер, что также приводило к постепенному снижению давления. Такую возможность нужно иметь в виду.

Обязательно обратите внимание рабочее давление в системе.

Как видно из фото, при температуре на выходе из котла 60 градусов, рабочее давление в системе составляет 1, 05 атм. Температура воды в обратке немного выше 40 градусов.

Выпуск воздуха и подкачку бака придётся выполнить несколько раз. Всё зависит от качества монтажа системы и, соответственно, наличия в ней воздуха.

Мне, например, пришлось это делать раз пять, с интервалом день-два. В итоге при открытых воздухоотводчиках воздух не идёт, только вода. На этом первую часть регулировки можно считать законченной.

Чтобы хоть как-то наглядно представить физическую сущность процессов настройки системы в рабочем режиме, посмотрим ещё раз на таблицу в тексте. Красным выделены начальные настройки. Зеленым цветом показано, что в процессе настрйки мы фактически изменяем стартовые параметры, которые смещаются вправо (зелёная стрелка) и которые примут какое-то промежуточное значение.

Следующая регулировка связана с окончательной настройкой рабочего давления в системе. В принципе, она может и не понадобиться, если вас всё устраивает. Если вы используете, как в моём случае, российский котёл, то допустимый рабочий диапазон давления очень маленький. Поэтому, если при максимальном нагреве котла рабочее давление в системе будет превышать допустимое, то потребуется его снизить. Это можно сделать экспериментальным путём. Я, например, рабочее давление в системе установил равным 0,9 атм при температуре воды в котле 60 гр. Это было сделано только для того, чтобы иметь «запас» по допустимому давлению при работе котла при максимальной температуре равной 95 градусов.

Нужно понимать, что полностью вывести воздух из системы не так просто, как кажется. Поэтому вполне возможно, что настройку придётся повторить через некоторое время. Для одной системы это придётся сделать через 2 — 3 месяца, для другой — может в следующий отопительный сезон. Самое главное, ни в коем случае нельзя добавлять воду из крана.

Ниже приведены параметры работы моей системы отопления, которых удалось добиться в результате настройки системы.

Рабочий цикл «нагрев — остывание»

(Измерения проводил при температуре «за бортом» минус 23,7 оС, в доме — плюс 23,6 оС)

• Нагревание (от 40 оС до 60 оС), время нагревания — 20 мин.
• Остывание (от 60 оС до 40 оС), время остывания — 1 час 25 мин.
• Таким образом, длительность одного полного цикла составляет (1час 25 мин.+ 20 мин.) = 1 час 45 мин.
• При указанных параметрах, рабочее давление, в цикле <nobr>(40-60-40),</nobr> меняется на 0,1 атм (если точно — 0,07 атм).

Некоторые замечания

1. Настройка системы в вашем конкретном случае может занять большее время, чем у меня, так как многое зависит от конкретной реализации. А в отдельных случаях, когда в системе имеются большие недочёты, процесс может затянуться на очень долгое время. Возможно, у вас даже не получится вообще добиться приемлемого результата без проведения дополнительных работ (например, изменения мест установки воздухоотводчиков, замены отдельных приборов и т. д.).
2. В моей системе котёл настроен на низкотемпературный режим работы (более 67 о С. вода не нагревается по определению). Это стало возможным благодаря тщательному утеплению дома. В случае большего перепада температур в котле диапазон давления в рабочем режиме системы может оказаться большим.
3. Очень часто в форумах задают вопрос о допустимых изменениях давления для котла. Критерием правильности работы системы отопления можно считать следующие параметры работы системы отопления:

• В нижней граничной точке (минимальная температура воды в котле) давление не должно опускаться ниже значения в таблице.
• При максимальной температуре воды в котле рабочее давление не должно превышать максимально допустимое давление (если выше, нужно дополнительно, повторно настраивать систему).

При выполнении этих система не будет приносить вам никаких хлопот.

Используемые источники:

• http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html
• https://stroy-okey.ru/house/pechi/regulirovka-batarej-otoplenija-v-kvartire/
• https://oventilyacii.ru/otoplenie/balansirovka-sistemy-otopleniya.html
• http://www.diy.ru/post/3709/
