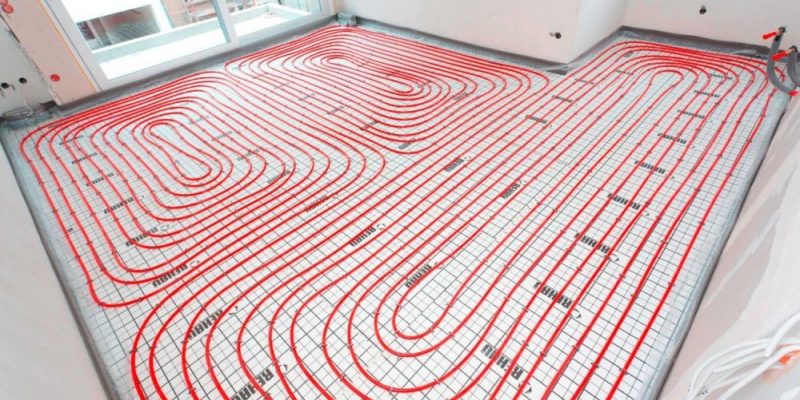

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.
Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.
Оптимальные температурные параметры
Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:
Способы управления температурой теплого пола
Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:
температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.
Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.
Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.
Ручная регулировка коллекторов ТП
Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).
Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.
Основные элементы расходомерного клапана, это:
корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
колба из прозрачного пластика или стекла с нанесенной шкалой;
поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.
Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.
Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.
Последовательность ручной настройки температуры теплого водяного пола
В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.
После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.
Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.
Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.
Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.
Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
Автоматическая регулировка температуры ТП
Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.
Термомеханическая система управления
Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.
Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.
Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.
Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.
Электронная система управления
В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.
Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.
Влияние способа подачи теплоносителя на выбор технологии регулировки
Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.
Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.
Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:
она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.
Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.
Отдав предпочтение водяной системе вспомогательного обогрева, очень важно грамотно отрегулировать и настроить работу теплого пола, иначе проблемы будут возникать при каждом запуске. Процедура отладки начинается не с наступлением холодов, когда ремонт завершен и покрытие уложено, а сразу после монтажа нагревательной конструкции. Первый запуск нужен, чтобы оценить работу элементов самой системы (устранить неполадки с минимальными потерями), а затем и уложенного напольного пирога — стяжки, настила и прочих контактирующих с теплом элементов. Просушка бетонного основания важна и для чувствительных к влаге покрытий — ламината, паркетной доски, паркета. Грамотно смонтировав конструкцию, выясним, как выполняется регулировка теплого водяного пола, и каких ошибок стоит избегать новичкам.
Как настроить водяной теплый пол: способы и варианты
Благодаря наличию специального оборудования регулировка температуры теплого пола может выполняться автоматически и вручную. В первом случае работа системы может иметь несколько режимов:
групповой (применима для обслуживания комнат во всем доме);
индивидуальный (предполагает регулировку контуров водяного теплого пола отдельно в каждом помещении);
комплексный (применима для нескольких объектов с различными требованиями к температурному режиму).
Если схема системы нагрева воздушных масс не предполагает применение автоматики и вспомогательных приборов, то способ настройки будет ручным. Суть регулировки — задание, контроль и поддержание оптимально-комфортного температурного режима в помещении. Разберемся, как регулировать температуру водяного теплого пола каждым из способов.
Как отрегулировать теплый водяной пол вручную: подготовка и ввод
Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.
Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов. Она составляет 0.3-0.5 л.
Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.
Как регулировать теплый водяной пол: процесс запуска и нагрева системы
Ввод в эксплуатацию выполняется ежегодно перед включением системы вспомогательного нагрева воздушных масс в помещении. Процедура включает:
спуск воздуха;
наполнение системы теплоносителем;
температурную регулировку теплого пола для получения maxКПД.
Большинство пользователей оснащают систему нагрева воздушных масс электронными датчиками, программаторами и контролерами. Их наличие облегчает контроль системы и ее эксплуатацию, но не исключает участия человека. Регулировки при первых пусках придется выполнять вручную.
Вот как настроить запуск теплого пола в доме или квартире:
удостовериться, что все вентили на распределительном коллекторе находятся в положении «закрыто»;
убедиться, что система основного отопления заполнена теплоносителем (для вспомогательных сетей нагрева воздушных масс снизу помещения);
включить насос системы нагрева на минимальные обороты;
поставить вентили обратки и подачи в положение «открыто»;
убедиться, что контур заполняет водой, а воздух в трубах отводиться посредством отводчика на коллекторе;
Важно! Если вам важно разобраться с тем, как правильно отрегулировать теплый водяной пол, нужно запомнить одно правило — заполнение контура должно быть постепенным. Минимальные обороты насоса гарантируют равномерность распределения теплоносителя в трубах и предупреждают образование воздушных пробок в них.
запустить котел;
проконтролировать, что теплоноситель подается в открытый контур;
убедиться в возврате носителя тепла в обратную петлю;
протестировать корректность работы открытого контура;
поставить вентили обратки и подачи в положение «закрыто»;
повторить процедуру со вторым и следующими контурами.
Важно! Ввод системы в эксплуатацию и регулировка температуры водяного теплого пола выполняется по контурам — последовательно. Прежде чем открыть или настроить работу следующей петли, нужно убедиться в том, что предыдущая петля функционирует исправно.
Как только все контуры заполнены теплоносителем, нужно поставить в положение «открыто» все вентили на распределительном коллекторе. Отклик системы на установленную температуру не будет мгновенным. Водяные типы теплых полов относятся к инерционным конструкциям. Поэтому эффект от ввода в эксплуатацию будет заметен через 7-24 часа. Такой большой разрыв связан с техническими характеристиками напольного пирога и протяженности самой системы. Поэтому разбираясь с тем, как регулировать теплый пол, эксперты рекомендуют не забывать об инерционности. Окончательную настройку выполняют спустя 7-24 часа.
Как отрегулировать работу теплого пола автоматически?Способ применим для групповой, индивидуальной и комплектной настройки системы. Он предполагает использование:
сервоприводов — контроль объема носителя в контурах. Применяя этот узел, настройка теплого водяного пола выполняется строго в соответствии с инструкцией, которая приложена производителем. После установки норм, процесс выполняет автоматически;
термостаты (терморегуляторы) — приборы, реагирующие на температуру носителя тепла и (или) окружающей среды. При их установке регулировка температуры теплого водяного пола будет выполняться автоматически. При достижении заданной температуры приборы отключают систему, при спаде параметров включают;
смесительного (разделительного) модуля — система, позволяющая устанавливать заданную температуру теплоносителя основного и вспомогательного отопительного оборудования. Она состоит из трехходового клапана, термостатической головки, термометра, реле, насоса и байпаса.
Автоматическая регулировка теплого пола водяного отопления не требует вмешательства человека. Если автоматика подключена корректно, система отличается повышенной надежностью и эффективностью, а главное, экономичностью. Ежегодного ввода в эксплуатацию системы, как того требует регулировка теплого пола с помощью кранов, не нужно. После монтажа автоматики и задания параметров системы, процесс выполняется автоматически. При этом пользователь не ограничен в возможности вносить коррективы в работу отопительной конструкции. Главное, все изменения осуществлять в соответствии с инструкцией к использованному оборудованию от производителя.
Наличие смесительного модуля исключает образование эффекта «температурного хаоса» при нагреве носителя тепла автономным котлом и «температурного дисбаланса» при подключении конструкции к централизованной системе отопления. Но монтаж узла обходится дорого и требует профессиональной проработки проекта. Поэтому если вспомогательный нагрев воздушных масс снизу помещения будет монтироваться самостоятельно, надежнее и разумнее выбрать схему с ручным управлением. Для получения консультации позвоните нам по телефону, указанному на сайте.
Ценность индивидуальных систем отопления, к числу которых относятся и водяные полы, в том и заключается, что их можно настраивать на комфортную температуру при минимальных расходах на подогрев теплоносителя. Главное — правильно выбрать схему подключения и смонтировать её без ошибок. Вариантов подключения существует несколько, и в каждом случае регулировка тёплого пола осуществляется по-своему. Тем не менее, есть общие принципы, которые мы в этой публикации и рассмотрим.
Регулировка тёплого пола
Особенности подключения в зависимости от схемы
Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.
Роль котла в терморегулировании греющего контура
При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.
В самой простой схеме только котёл и контур пола
Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.
И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.
То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.
Панель управления современного газового котла
Мембранный (расширительный) бак, подключённый к твердотопливному котлу
Зависимость давления в бачке от температуры воды
Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы
А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.
Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.
Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.
Схема с отдельно монтируемым циркуляционным насосом
В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.
Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.
Модуль регулирования водяных напольных систем заводской сборки
Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.
Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.
Какую задачу решает клапан подпитки
Собственно, клапан автоподпитки, конструкция которого предусматривает два или три входа, и призван поддерживать в доме тепловой баланс при наличии нескольких контуров.
Клапан может быть двухходовым, рассчитанным на подмес к холодной воде кипятка. Увеличивая или уменьшая поток горячей воды, мы и получаем теплоноситель с той или иной температурой.
Регулируется этот процесс при помощи термоголовки, установленной на клапане. Она прекрасно справляется с защитой системы от чрезмерного нагревания, но сам клапан имеет не слишком большую пропускную способность.
Клапан с двумя ходами
Поэтому двухходовые устройства ставят, в основном, при небольших площадях обогрева. Сами по себе они очень надёжны, и могут подключаться по параллельной схеме, если нагревательных контуров несколько.
Её недостаток заключается в том, что горячая вода в таком случае распределяется неравномерно, поэтому при устройстве многоконтурного отопления устанавливают в основном клапаны с тремя входами. Вот о них и поговорим более подробно.
Возможности трёхходового клапана
Принцип функционирования этого клапана совсем другой. В нём есть термосмесительный узел, в котором и определяется температура проходящей через него воды. Если она слишком горячая, открывается заслонка на трубе с холодной водой, путём подмешивания которой и организуется охлаждение (если помните, в двухходовом клапане всё происходит наоборот).
Клапан автоподпитки на 3 хода
Как только температура потока снижается до заданного значения, проход на холодной трубе закрывается. Правда, при первичном запуске горячей воды, в такой системе могут появляться резкие температурные скачки, что не есть хорошо для любого трубопровода.
Примечание! Чтобы этого избежать, дополнительно монтируют сервоприводы, о которых мы расскажем чуть позже.
Но достоинств у 3-х ходового клапана всё же больше:
Он позволяет не только смешивать потоки с разной температурой, но и перенаправлять их. Но главное всё же то, что при этом можно получать теплоноситель со стабильно заданной температурой.
В зависимости от комплектации клапан может управляться как вручную, так и автоматически. Ручной прибор внешне похож на обычный шаровый кран – разве что имеет три патрубка.
А вот модели, в которых предусмотрена автоматика, можно настроить так, чтобы температура устанавливалась с учётом удалённости контура от котла – то есть, с поправкой на остывание теплоносителя.
Соответственно, сама система работает при этом более эффективно – особенно, когда вместо термоголовки на клапан установлен сервопривод, учитывающий ещё и температуру воздуха в комнате.
Трехходовой клапан в схеме
Работа системы с сервоприводом
Сервоприводом называют прибор, оснащённый выдвижным механизмом (штоком), располагаемым в верхней части его корпуса. Он устанавливается либо на отдельный клапан, либо на входы в распределительный коллектор тёплого пола, что хорошо видно на картинке.
Элементы системы с названиями
Термоголовка
Регулятор температуры
Управляется прибор посредством термостата, на котором и задаётся необходимая температура. Регулятор очень чувствителен к её изменениям, с его помощью настройка производится более точно, чем это возможно сделать посредством термоголовки.
На термоголовке при регулировке можно ориентироваться только по штрихам с цифрами, в которых без паспорта изделия и не разберёшься. Термостат удобен уже тем, что у него есть нормальный дисплей, который показывает температуру в цифрах, в градусах Цельсия. Прибор может быть как электрическим, так и работать по принципу радио.
На тыльной стороне прибора есть два монтажных отверстия, которыми он насаживается на вкрученные в стену саморезы.
Выбор места для установки
Место расположения выбирается произвольно, лишь бы на него не падали прямые солнечные лучи и не попадали сквозняки. От пола он должен отстоять минимум на 1,5 метра, так как прибор очень чувствителен к изменениям температур.
Питание прибора
К сети термостат не подключается, так как работает от двух литиевых батареек, которые идут в комплекте. Такого питания прибору хватает на 1,5-2 года регулярной эксплуатации.
Как происходит передача данных
На этой схеме терморегулятор обозначен цифрой 1. Под номером 2 – радиомодуль, который принимает сигнал от регулятора по заданной и измеренной температуре, сравнивает их, и при необходимости открывает сервоприводы.
Структура коллектора
Перед вами коллекторный узел, в котором в нижнем ряду стоят сервоприводы, а наверху – расходомеры (как вариант, это могут быть настроечные колпачки). Именно они и помогут настроить работу тёплого пола, обеспечивая регулировку расхода теплоносителя. Примечание! Каждый контур пола мониторится отдельным расходомером, и позволяет обеспечить ему равномерный прогрев.
Как осуществить первичную настройку пола
Первичный запуск только что смонтированного подогрева пола начинается именно с регулировки, и необходимо правильно её осуществить. Это важно не только для самой системы, но и для эксплуатации напольного покрытия, которое не должно подвергаться перегреву.
Водяные трубы могут монтироваться и на сухую стяжку, но чаще всего их укладывают в монолит по причине большей теплоотдачи такого пирога. Независимо от его конструктива, стартовый запуск системы осуществляется до того, как будет произведена финишная облицовка.
Первичный запуск производится до монтажа декоративного покрытия
При этом из стяжки выпаривается остаточная влага, что очень важно, когда строительство ведётся не в жаркое время года и холода вынуждают поторопиться. Температуру при этом можно задать только комнатную (порядка +20), повышая её всего на 1 градус за сутки.
На заметку! Форсирование событий неуместно — постепенный нагрев исключит возникновение в стяжке трещин из-за резкого линейного расширения.
В данном режиме система должна работать минимум 2 недели. За это время бетон идеально просохнет, что только благоприятно воздействует на большинство финишных материалов, которые не любят влаги.
Таблица 2. Регулировка теплого пола
Фото, шаги
Пояснение
Шаг 1 – заполняем систему водой
Шаг 2 – спуск воздуха из контуров
Вода начнёт заполнять трубопровод, свистящие звуки будут говорить о том, что она вытесняет воздух. Когда всё затихнет, все краны можно закрыть, кроме подачи на один контур. Делается это для того, чтобы напор насоса сконцентрировался только на ней и выдавил оставшийся воздух. Таким образом, придётся опрессовать каждую петлю, после чего перекрыть все краны.
Шаг 3 – настройка трёхходового клапана
При этом 3-х ходовой клапан должен быть закрыт — либо стоять на минимуме.
Шаг 4 – регулировка расходомеров
Теперь нужно распределить потоки воды по контурам, учитывая их длину. Как видите, на корпусе расходомера есть шкала, которая обозначает л/мин. Длину контура вы должны знать, производительность насоса тоже. Делите одно на другое, получаете л/час, потом делите на 60 минут, получаете л/мин. Занижаете полученный результат на 0,2 (на гидросопротивление), и выставляете на расходомере.
Шаг 5 – коллектор с настроечными колпачками
Если расходомеров нет, а коллекторы у вас с настроечными колпачками, открываете их по инструкции на нужное количество оборотов. В любом случае следует добиться одинакового прогрева всех контуров.
Шаг 6 – включаем насос
После настройки включаете циркуляционный насос на минимальную скорость, потом добавляете ещё один оборот (средний). Горячая вода начнёт постепенно вытеснять холодную, на что уйдёт порядка 3-х часов.
Если перед началом прогрева пола на расходомерах были выставлены максимальные значения, или они получились на каждом контуре разными, теперь самое время их подрегулировать, чтобы добиться равномерного нагревания. Когда в системе присутствует электронный термостат, о котором рассказывалось выше, задаёте ему нужную температуру – и он настроит её сам.
Цены на теплые полы Caleo
теплые полы Caleo
Видео — Простой способ регулировки температуры теплого пола
Видео — Подключение теплого пола к системе отопления
Теплый водяной пол в помещении становится все более популярным и желаемым способом отопления. Он может быть как основным, так и дополнительным.
Благодаря ему появилась возможность экономии и воплощения в жизнь заветной мечты о благоустроенности. Когда помещение нагревается обычными радиаторами, то тёплый воздух поднимается к потолку.
А при обогреве снизу мы имеем тёплый пол, а нагретый воздух остаётся в нижней части комнаты. Именно из-за этих свойств такое отопление делает комфортнее жильё, где и малышам, и взрослым людям удобно и приятно находиться. Этот вид обогрева, как система, требует знаний и опыта правильного управления для реализации своих функций.
Понятие
Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.
Способы регулировать
В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:
ручная регулировка;
групповое регулирование;
индивидуальная настройка;
комплексный режим управления.
Как правильно отрегулировать температуру?
Правильная настройка теплого водяного пола выполняется по таким показателям:
Помещение
Оптимальная t,°C
Допустимая t,°C
Жилая комната
20-28
18-24
Кухня
19-21
18-26
Коридор
18-20
16-22
Ванная
24-26
18-26
Санузел
19-21
18-26
ВажноПараметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.
В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.
Ручное
При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:
В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
Точно также проделывается с каждой петлёй.
При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.
ВниманиеПри этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.
Групповое
Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.
Клапан с термоголовкой
В работе, выполняемой по схеме констант, используются клапаны с термоголовками.
В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.
Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.
Комплексный и индивидуальный режим управления
Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.
ПолезноЕсть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.
Схема подключения
Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.
После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.
В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая. В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.
Схема подключения
А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.
Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.
Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.
ВниманиеУстанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.
Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.
Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.
Полезное видео
Простой способ регулировки температуры теплого пола:
Заключение
Тёплый водяной пол — сложная система, и, приняв решение оборудовать им свой дом, нужно к этому отнестись ответственно. Важно самому хорошо разобраться в процессе, а также обратиться к специалистам для установки оборудования.
Содержание
Регулировка температуры водяного теплого пола выполняется для обеспечения надежного функционирования системы отопления на весь планируемый период эксплуатации, равномерного распределения тепловой энергии и поддержания в квартире заданного температурного режима, позволяющего сделать комфортным нахождение там людей.
Настройка теплого пола по требуемым параметрам перед запуском в эксплуатацию и поддержка этих значений во время работы делает эту систему удобной для обогрева различных помещений.
Понятие регулирования системы водяного пола
Регулировка температуры водяного теплого пола – это задание и поддержание таких параметров, при которых в помещении будет создан определенный микроклимат.
Эти настройки необходимо выполнить так, чтобы не нарушалась качественная и безупречная работа системы и созданный ей температурный режим устраивал находящихся в доме, квартире или помещении.
Регулировка может производиться:
на смесительных узлах;
на источниках подачи тепловой энергии;
при поддержании заданного температурного режима.
Существующие системы контроля регулировки температурных показателей коллектора теплого пола применяются в соответствии с тем, где осуществляется настройка, и каким методом она выполняется.
Способы выполнения настройки
Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:
регулирование в ручном режиме;
групповая настройка;
индивидуальная настройка;
комплексная регулировка.
Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.
Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.
Помещение
Оптимальная t, C
Допустимая t, C
Жилая комната
20-22
18-24
Кухня
19-21
18-26
Коридор
18-20
16-22
Ванная
24-26
18-26
Санузел
19-21
18-26
Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.
При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.
Ручное регулирование водяного пола
Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.
Схема работы теплого водяного пола
Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:
При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.
Система регулируется поворотом вентилей до необходимого результата
Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
Таким образом, производится заполнение теплоносителем каждой петли.
Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.
Регулировка водяных теплых полов происходит поэтапно, с выдержкой между операциями до 2 часов, потому что только к этому времени может быть понятен результат каких-либо определенных действий.
Групповое регулирование
Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.
Регулировка происходит по схемам констант и климат.
По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:
При необходимости увеличения или уменьшения температурных значений, получаемых при работе теплого пола, система расширяет или сужает капиллярную трубку, которая регулирует отверстие клапана до тех пор, пока не установится требуемый температурный режим.
Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.
Индивидуальная и комплексная регулировка
Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.
Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.
Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.
