Регулировка давления в частном доме в системе отопления

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора – основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

• Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
• Рабочее давление в системе отопления частного дома или номинальное – указывает значение, при котором она функционирует в течение всего отопительного периода.
• Опрессовочное – давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
• Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
• Динамическое – равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

Рис. 3 Основные узлы замкнутой системы

Читайте также:  Как правильно сделать выбор расширительного бака системы отопления, расчеты и особенности установки

<center></center>

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса – это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 – 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 – 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 – 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

• 5 бар для старых пятиэтажных домов;
• 6 – 7 бар для девятиэтажек;
• 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

Читайте также:  Схемы однотрубного отопления частного дома

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

• Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
• Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
• Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
• Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
• Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

• Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
• Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
• Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
• Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
• Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами – для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

<center></center>

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

• Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
• Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
• Присутствие воздухоотводчика в высшей точке контура.
• Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
• Установка циркуляционного электронасоса желательно с тремя скоростями – это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
• Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

<center></center>Поддерживать номинальное давление в системе отопления закрытого типа – одно из важных условий ее нормального функционирования, для контроля за показаниями в контуре имеется манометр. Любые отклонения от номинальных значений за пределы рабочего диапазона означают какие-либо неисправности, для их устранения существует ряд методов, как поднять давление в системе отопления или наоборот, снизить его показатели.

Норма и контроль

Мы уже сказали, что в газовом котле давление должно быть в пределах 1,5-2 атмосфер – это норма для системы, которая запущена в эксплуатацию и находится в разогретом состоянии. В многоэтажных домах, отапливаемых централизованными котельными, этот показатель более высокий. Здесь трубы и батареи должны выдерживать не только высокое давление, но и гидроудары – это скачкообразное увеличение давления.

Если для централизованных систем перепады характерны, то для автономного отопления они являются редкостью – объём теплоносителя здесь не такой уж и большой, чтобы наблюдались серьёзные скачки. В холодном состоянии нормальным показателем является 1-1,2 атм., а в разогретом – чуть выше.

В частных домовладениях применяются автономные системы отопления с питанием от одноконтурных и двухконтурных котлов. Последние получают всё большее распространение. Помимо обогрева, они решают проблему подготовки горячей воды. Один контур в них нагревает циркулирующий по трубам теплоноситель, а другой обеспечивает работу системы горячего водоснабжения.

Приборы контроля

Для контроля давления воды в котле отопления и отопительной системы используются манометры и термоманометры. Последние представляют собой комбинированные приборы для контроля сразу двух параметров. После запуска контура необходимо контролировать показатели, чтобы они не выходили за пределы нормы.

В некоторых двухконтурных напольных и настенных котлах традиционные стрелочные манометры отсутствуют. Вместо них здесь устанавливаются электронные датчики, информация с которых передаётся в электронный блок, после чего обрабатывается и выводится на дисплей. Также возможен другой подход – если отопительный агрегат лишён манометра, он предусматривается группой безопасности.

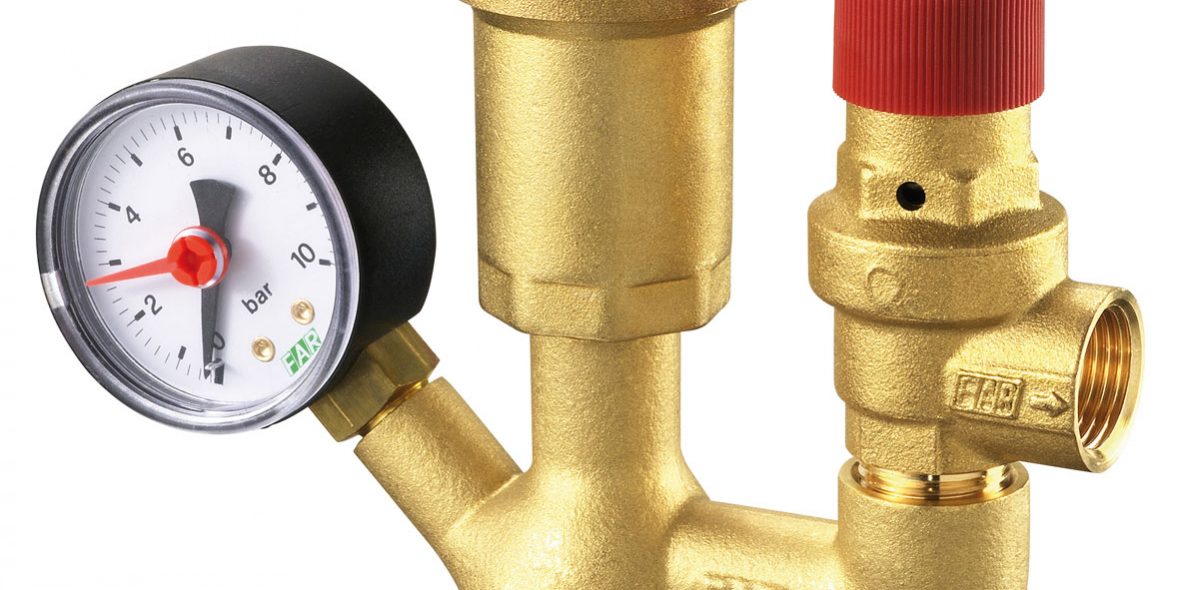

Сама группа безопасности включает в себя следующие узлы:

• Манометр или термоманометр – для контроля температуры и давления в отопительном контуре;
• Автоматический спускник воздуха – препятствует завоздушиванию контура;
• Предохранительный клапан – сбрасывает давление теплоносителя при его чрезмерном повышении.

Обязательно предусмотрите этот узел в замкнутой системе отопления.

Что делать если упало давление в котле

Внезапное падение давление воды указывает на серьезные проблемы в работе не только котла, но и всей системы отопления. Если манометр указывает что в системе давление ниже одной атмосферы, следует попытаться в ручную добавить воды, открыв клапан подпитки. Если после подпитки стрелка манометра продолжает опускаться – лучше всего обратиться за помощью к специалисту, так как дальнейшие действия без определенных навыков только усугубят проблему.

Осмотреть всю систему отопление на течь воды. Бывает, из-за повышения давления не выдерживают стыки присоединения труб, и они начинают капать, что приводит к постепенному падению давления. Если вы обнаружили утечку воды, её следует незамедлительно устранить.

Пригласить мастера на дом для диагностики и проверки расширительного бачка.

Как повысить давление в котле baxi

Ремонт и установка

время работы: С 8:00 до 22:00

без выходных и праздников

ул. Северодвинская 13

Падает давление в котле

Отопительные газовые котлы нагревают теплоноситель посредством сжигания природного газа, от сгорания которого вырабатывает много тепла и через теплообменник передает теплоносителю. Нагретый теплоноситель (это может быть вода или антифриз) распределяется по всему дому по системе труб и радиаторов. Двухконтурный котел для бытовых нужд обеспечивает нагретой водой всю сантехнику в доме, такие как душ и ванну, а также могут подогревать пол, так сказать «теплые полы». Но как быть, если вдруг вы заметили, что в котле упало давление и до сих пор остается низким. Единственным и правильным решение будет обратиться за помощью к нам.

Для правильной работы системы отопления, отопительные котлы должны поддерживать постоянное рабочие давление, это нужно для нормальной циркуляции нагреваемой воды или любого другого теплоносителя по системе отопления дома — от котла до радиаторов. Потеря давления или слишком низкое давление может повлиять на естественное перемещение теплоносителя, что повлечет за собой не корректную работу всей системы, а в следствии потеря тепла. Низкое давление или хуже того его отсутствие является критической неисправность котла которая требует вмешательство квалифицированного работника, для восстановления тепла в вашем доме.

Контроль над давлением в системе отопления

В конструкцию газовых котлов инженера компаний для сбора информации встраивают различные приборы контролирующие работу аппарата. Они собирают информацию о состоянии системы отопление и посредствам различных информационных окошек выводят их потребителю. Так нормальное рабочие давление в системе отопления обычного частного дома 1,5 – 2 атмосферы. Большее или меньшее значение говорит о проблеме в работе котла.

Следует учесть, что проблемы с давление в системе отопления дома возникают только в системах с принудительной циркуляцией. Если в вашем доме система отопления с естественной циркуляцией, то вы можете столкнуться только с таким явлением как «завоздушивание». Падение давление и воздух в системе устранить самостоятельно практически не возможно, поэтому вам следует пригласить опытного специалиста для ремонта отопительного котла.

Немного теории

Чтобы хорошо понимать, что такое  рабочее давление в системе отопления частного дома или многоэтажки и из чего оно складывается, приведем немного теоретической информации. Итак, рабочее (полное) давление – это сумма:

•  статического (манометрического) давления теплоносителя;
• динамического напора, вызывающего его движение.

К статическому относится давление водного столба и расширения воды в результате ее нагревания. Если систему отопления с высшей точкой на уровне 5 м заполнить теплоносителем, то в низшей точке возникнет давление, равное 0.5 Бар (5 м водного столба). Как правило, внизу располагается тепловое оборудование, то есть, котел, чья водяная рубашка принимает на себя эту нагрузку. Исключение — давление воды в системе отопления многоквартирного дома с котельной, расположенной на крыше, тут наибольшую нагрузку несет самая нижняя часть трубопроводной сети.

Теперь нагреем теплоноситель, находящийся в состоянии покоя. В зависимости от температуры нагрева объем воды станет увеличиваться в соответствии с таблицей:

Когда система отопления открытая, то часть жидкости свободно перетечет в атмосферный расширительный бак и прироста давления в сети не будет. При закрытой схеме мембранная емкость тоже примет часть теплоносителя, но давление в трубах при этом вырастет. Самое высокое давление возникнет, если в сети задействовать циркуляционный насос, тогда к статическому прибавится динамический напор, развиваемый агрегатом. Энергия этого напора расходуется на принуждение воды к циркуляции и преодоления трения о стенки труб и местных сопротивлений.

Важно. Для настройки и контроля измерение давления всегда производится в самой нижней точке, возле котла, где оно самое высокое. Именно с этой целью в помещении котельной устанавливают манометры.

Давление в системе многоэтажного дома

Системы в зданиях повышенной этажности характеризуются высоким статическим давлением теплоносителя. Оно возрастает вместе с высотой дома, так как выше становится столб воды в трубах. Соответственно, для его преодоления используются мощные насосы с сухим ротором. Например, давление в отопительной системе многоэтажного дома, чья схема показана ниже, должно составлять не менее 5 Бар.

На преодоление подъема потребуется порядка 3 Бар и на трение с местными сопротивлениями – еще около 2 Бар с запасом. На манометрах, устанавливаемых в подвальных тепловых пунктах высотных зданий, можно увидеть значения от 4 до 7 Бар. Вообще, в системе центрального отопления, а точнее, в подающей магистрали, нередко поддерживается давление 12—15 Бар. Все зависит от протяженности трассы до ближайшей ТЭЦ.

Вывод. При централизованном теплоснабжении в условиях квартиры измерять, а тем более пытаться снизить максимальное давление в системе – бессмысленно. Даже если снять показания манометра в тепловом пункте, то это ничего не даст, в квартирах на разной высоте они все равно будут различаться. Все, что может волновать хозяина квартиры – это эффективность работы и срок службы радиаторов. В многоэтажках лучше не ставить чугунные батареи, они могут выдержать лишь около 6 Бар.

Давление в системе отопления частного дома

Все понятно, когда в доме смонтирована открытая система, сообщающаяся с атмосферой через расширительный бак. Даже если в ней задействован циркуляционный насос, то давление в расширительном баке будет идентично атмосферному, а манометр покажет 0 Бар. В трубопроводе сразу после насоса давление будет равным напору, что может развивать этот агрегат.

Все сложнее, если используется система отопления под давлением (закрытая). Статическая составляющая в ней искусственно увеличивается с целью повысить эффективность работы и исключить попадание воздуха в теплоноситель. Дабы глубоко не вдаваться в теорию, хотим сразу предложить упрощенный способ вычисления давления в закрытой системе. Нужно взять перепад высот между низшей и высшей точками отопительной сети в метрах и умножить его на 0.1. Получим статическое давление в Барах, а затем прибавим к нему еще 0.5 Бар, это и будет теоретически необходимое давление в системе.

В реальной жизни добавка 0.5 Бар может оказаться недостаточной. Поэтому принято считать, что в закрытой системе с холодным теплоносителем величина давления должна составлять 1.5 Бар, тогда во время работы оно вырастет до 1.8—2 Бар.

Важно. Чем выше удастся поднять давление, тем лучше для работы отопления. Но его величина ограничивается техническими характеристиками котельного оборудования. Большинство бытовых теплогенераторов рассчитано на максимальное давление 3 Бар, но есть и более «слабые» экземпляры с показателями 2 и даже 1.6 Бар. Поэтому при настройке надо добиться в холодной системе на 0.5 Бар ниже, чем указано в паспорте котла. Иначе постоянно будет срабатывать клапан сброса давления.

Как поднять или снизить давление в отопительной системе?

Иногда во время эксплуатации в сети возникает большой перепад давления, что приводит к ее неработоспособности. Зная причины, из-за чего это случается, можно найти и способ устранения:

• растрескивание мембраны расширительного бака. В одних моделях есть возможность поменять мембрану, в противном случае емкость меняется полностью;
• неверно выполнен расчет давления в расширительном баке отопительной системы или его вместительность. Она должна составлять десятую часть от объема теплоносителя во всей сети, а давление газа за мембраной бака – на 0.2 Бар ниже системного;
• сильное засорение грязевика;
• наличие воздушных пробок. Часто бывает, что снизить давление удается с помощью мероприятий по удалению воздуха либо заменив автоматический воздухоотводчик;
• потеря герметичности арматуры, отделяющей систему от водопровода подпитки. С той стороны напор сильнее и вода извне бесконтрольно пополняет отопительную сеть;
• выход из строя автоматики котла;

В свою очередь, падение давления в отопительной системе происходит по таким причинам:

• неплотность соединений, протечки;
• скрытая утечка в двухконтурном котле, когда вода уходит в сеть ГВС через неисправный клапан;
• трещина в теплообменнике котла;
• вышел из строя регулятор давления.

В действительности причин может быть множество и зачастую обнаружить их не так просто, надо иметь практический опыт. Если найти неисправность не удается, надо обращаться за помощью к специалисту, имеющему все необходимое оборудование.

Заключение

Напорные отопительные схемы не так просты, как может показаться. Хорошо, если оборудование и магистрали смонтированы на совесть, а после запуска и настройки в сети не поднимается и не падает давление. Другое дело, когда спустя несколько лет работы появляются подобные проблемы. Без датчика, обнаруживающего неплотности, подчас очень трудно отыскать небольшую течь. Вот почему так важно качественно собрать каждое соединение при монтаже.

Работа водяных сетей теплоснабжения характеризуется двумя основными параметрами – температурой и расходом теплоносителя. Но есть и третья величина, нередко привлекающая внимание жителей многоквартирных и частных домов, — давление в системе отопления. Главный вопрос – каким оно должно быть для нормального функционирования всех отопительных приборов – радиаторов, теплых полов и так далее. Поскольку однозначного ответа не существует, мы решили разъяснить суть проблемы в рамках данной публикации.

Ознакомительная информация по теме

Первым делом предлагаем рассмотреть, зачем создавать в трубопроводах избыточное давление (выше атмосферного) и в чем оно измеряется. Начнем с конца: величину напора воды в закрытой системе отопления принято отображать в таких единицах:

• 1 Бар = 10 м водного столба;
• 1 МПа равняется 10 Бар или 100 м вод. ст.;
• 1 кгс/см² – то же, что и 1 техническая атмосфера (Атм.) = 0.98 Бар.

Для справки. Килограмм-сила на см² — размерность, часто используемая во времена СССР. На данный момент давление принято измерять в более удобных метрических единицах – МПа или Bar.

Далее, представьте себе трехэтажный коттедж с высотой потолков 3 м, который необходимо обогревать в зимний период. Для этого на обоих этажах выполняется установка батарей, подключенных к общему стояку, идущему от котла, что и показано на схеме. Реальное давление в получившейся закрытой системе отопления сложится из трех составляющих:

1. Столб воды в трубопроводе давит с силой, равной его высоте. В нашем примере это 6 м или 0.6 Бар (0.06 МПа).
2. Напор, создаваемый циркуляционным насосом. Он заставляет теплоноситель двигаться с нужной скоростью и преодолевать сопротивление трех сил: тяжести, трения жидкости о стенки труб и препятствия в виде арматуры и фитингов (сужений, тройников, поворотов и тому подобное).
3. Дополнительный напор, возникающий от теплового расширения жидкости. Практика показывает, что холодная вода с температурой 10 °С после нагрева до 100 °С прибавляет около 5% от первоначального объема.

Примечание. Статическое давление столба жидкости изменяется в зависимости от места измерения. При отключенном насосе манометр в нижней точке системы покажет максимальное значение – 0.6 Бар, а в верхней – ноль.

Очень важный момент. Чтобы подать в помещения требуемое количество тепла, необходимо обеспечить нужную температуру воды и ее расход – два основных параметра работы водяного отопления. Возникающий при этом напор – лишь следствие работы системы, а не причина. Теоретически, он может быть каким угодно, лишь бы выдержали радиаторы и котельная установка.

Отсюда возникает понятие, что такое рабочее давление в системе отопления: это максимально допустимое значение, прописанное в технической документации оборудования – котла или батарей. Нормативные документы требуют, чтобы в частных домах оно не превышало 0.3 МПа, хотя некоторые дешевые агрегаты не способны выдержать и 0.2 МПа.

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Для справки. Согласно нормативам, оптимальная разность напора в подающем и обратном трубопроводе должна лежать в пределах 0.05—0.1 Bar, максимум – 0.2 Bar. Если показания 2 манометров, установленных на магистрали, отличаются больше, то система спроектирована неправильно либо нуждается в ремонте (промывке).

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Напор в трубах многоквартирных домов

Из содержания предыдущих разделов становится понятно, что величина набора в трубопроводах центрального отопления высотных домов зависит от этажа, на котором расположена квартира. Ситуация следующая: если жильцы первых двух этажей могут приблизительно ориентироваться по манометру, установленному в подвальном тепловом пункте, то реальное давление в остальных жилищах остается неизвестным, поскольку оно падает с каждым метром подъема воды.

Примечание. В новостройках с поквартирной разводкой отопления от общего стояка, где оборудованы поэтажные тепловые пункты, можно контролировать давление теплоносителя на входе в каждую квартиру.

Более того, знание величины напора в централизованной сети не несет практической пользы, поскольку хозяин не может на него повлиять. Хотя некоторые рассуждают так: если давление в магистрали упало, значит, тепла поступает меньше, что является ошибкой. Простой пример: перекройте в подвале кран обратной линии и вы увидите скачок стрелки манометра, но при этом движение воды остановится и подача тепловой энергии прекратится.

Теперь конкретно о цифрах. Диаметры сетей теплоснабжения и мощность подающих от котельной насосов рассчитывается так, чтобы обеспечить подъем нужного количества теплоносителя вплоть до последнего этажа. Это значит, что на входе в многоэтажный дом рабочее давление в системе отопления составит:

• в старых пятиэтажках, где по сей день встречаются чугунные радиаторы, — не более 7 Бар;
• в девятиэтажных зданиях советской постройки минимальный показатель составляет 5 Bar, а максимальный зависит от близости котельной с насосами, но не выше 10 Bar;
• в высотках – не более 15 Бар.

Для справки. Минимум 1 раз в году трубопроводы и отопительные приборы должны подвергаться испытаниям под напором, на 25% больше рабочего. Но в реальной жизни коммунальщики не рискуют проверять домовые системы и ограничиваются испытаниями наружных сетей теплоснабжения.

Представленная информация несет пользу только в плане выбора новых радиаторов и полимерных труб. Понятно, что в зданиях повышенной этажности не следует монтировать чугунные и стальные панельные батареи, рассчитанные максимум на 1 МПа, о чем подробно рассказывается в нашем руководстве по выбору и на видео от эксперта:

Показатели давления в частном доме и причины его падения

В закрытых системах отопления загородных домов и коттеджей принято выдерживать следующие величины давления:

• сразу после заполнения отопительной сети водой и выпуска воздуха манометр должен показывать 1 Bar;
• после прогрева до рабочей температуры минимальный напор в трубах составляет 1.5 Bar;
• в процессе эксплуатации в разных режимах показатели могут изменяться в пределах 1.5—2 Bar.

Важный момент. Мы не зря указали, какое давление следует обеспечить при холодной системе отопления. Дело в том, что подавляющее большинство импортных газовых котлов, оборудованных современной автоматикой, рассчитано на запуск при минимальном напоре 0.8—1 Бар и при его отсутствии просто не включится.

О том, как правильно удалить воздух из отопительных магистралей и создать потребную величину давления, рассказывается в отдельной инструкции. Здесь же мы перечислим причины, почему после благополучного пуска в эксплуатацию показатели напора могут снижаться, вплоть до автоматического отключения настенного котла:

1. Из трубопроводной сети, теплого пола и каналов отопительного оборудования выходят остатки воздуха. Его место занимает вода, что и фиксирует манометр падением до 1—1.3 Бар.
2. Из-за негерметичности золотника опорожнилась воздушная камера расширительного бака. Мембрана вытягивается в обратную сторону и емкость заполняется водой. После нагрева давление в системе подскакивает до критического, отчего происходит сброс теплоносителя через предохранительный клапан и напор снова падает до минимума.
3. То же, только после прорыва мембраны расширительного бачка.
4. Мелкие протечки на стыках трубопроводной арматуры, фитингов либо самих труб в результате повреждения. Пример – греющие контуры теплых полов, где течь может долго оставаться незаметной.
5. Прохудился змеевик бойлера косвенного нагрева или буферной емкости. Тогда наблюдаются скачки давления в зависимости от работы водоснабжения: краны открыты – показания манометра падают, закрыты – поднимаются (водопровод поддавливает через трещину теплообменника).

Подробнее о причинах перепадов напора и способах их устранения расскажет мастер в своем видео:

Заключение

Как видите, важность давления в централизованных сетях теплоснабжения несколько преувеличена. Пусть даже хозяин квартиры осведомлен, что у него в трубах должно быть 0.7 МПа, но это ему мало что дает. Кроме правильного подбора радиаторов и труб для замены магистралей.

В частном доме картина иная: показания манометра, да еще лужица около предохранительного клапана служит индикатором мелких либо существенных неисправностей. Эти вещи необходимо отслеживать и вовремя реагировать подпиткой системы, чтобы поднять давление до нормы. Не стоит забывать и о расширительном бачке – вовремя подкачивать воздушную камеру и следить за целостностью мембраны.

Повышение давления выше рабочего приводит к постоянному срабатыванию блокировок котла и стравливанию излишков воды через предохранительный клапан. При таком режиме работы, все элементы системы испытывают нагрузку, которая может привести к серьезным поломкам в контуре, поэтому следует в краткие сроки установить причину, почему в системе повышается давление.

Определить, что давление в контуре растет можно по манометрам. Они всегда показывают избыточное давление — разницу между давлением в системе и атмосферным давлением. Закрытые системы автономного отопления работают при 1,5 — 2,5 барах. В открытых системах отопления гидростатический напор всегда одинаковый и зависит от разницы уровней. Если принять котел за нулевую отметку, а расширительный бачок за высшую точку, которая находится, например, на высоте 10 м, то считается, что котел работает при избыточном давлении в 1 атм (10 метров водяного столба = 1 атм).

Повышение давления из-за расширительного бака

Причины повышения давления в контуре отопления из-за проблем с расширительным бачком:

1. Маленький объем расширительного бака. Вода при нагревании до 85-90 °C прибавляет в объеме около 4%. Если выбран маленький бак, то теплоноситель при нагревании расширяется и заполняет емкость. Происходит полный сброс воздуха через клапан. При дальнейшем нагревании, бак уже не может компенсировать тепловое увеличение объема воды, в результате – в системе поднимается давление. Объем расширительного бака должен быть не менее 10% от общего объема теплоносителя в контуре, если установлен газовый котел, и не менее 20%, если котел твердотопливный. Объем бака может приниматься приблизительно — по мощности котла: на 1 кВт приходится примерно 15 л воды. Но лучше рассчитать объем отдельно взятого контура (по поверхностям нагрева);
2. Повреждение резиновой мембраны бака. В этом случае вода полностью заполнит емкость, и манометр покажет падение напора в системе. Но, если открыть подпиточный клапан и добавить воду, то при нагревании теплоносителя давление в контуре отопления станет значительно выше рабочего. Для решения проблемы потребуется замена бака, если мембрана диафрагменного типа, или замена мембраны, если она баллонного типа;
3. Слишком высокое или слишком низкое давление в расширительном баке. Неполадки в работе расширительного бака являются одной из основных причин повышения давления в закрытой системе. Проверить давление и подкачать его при необходимости можно обыкновенным автомобильным насосом. Перед проверкой нужно слить воду из системы отопления — стрелка манометра системы должна быть на нулевой отметке. Если на трубопроводе воды к расширительному баку стоит запорная арматура и дренажный слив, то достаточно слить воду только с бака. Затем через ниппель, который находится со стороны противоположной подводу воды, спускается воздух. Если котел работает при давлении 2 бара, то манометр на насосе должен показать 1,6 бар. Нужно открыть запорный клапан по воде и через подпиточный кран добавить объем воды, слитый с расширительного бака. Этот способ регулировки работает как для баков с нижним, так и с верхним подводом воды;
4. Бак стоит сразу после циркуляционного насоса. Это приводит к тому, что давление резко повышается, и практически сразу же происходит его сброс, при этом наблюдаются скачки давления. Такая ситуация может провоцировать гидравлические удары в контуре. Для решения этой проблемы в закрытом контуре отопления расширительный бачок устанавливается на трубу обратки — в зоне ламинарного течения с минимальной температурой теплоносителя. Насос врезается в обратку после бака, перед котлом.

Повышение давления в закрытых системах отопления

H2_2

Причины повышения давления из-за образования воздушной пробки в системе закрытого типа:

• Быстрое заполнение системы водой при пуске;
• Контур заполняется с верхней точки;
• После ремонта радиаторов отопления забыли спустить воздух через краны Маевского;
• Неисправности автоматических воздухоотводчиков и кранов Маевского;
• Разболтанная крыльчатка циркуляционного насоса, через которую может подсасываться воздух.

Заполнять водяной контур нужно с нижней точки при открытых кранах стравливания воздуха. Заполнять нужно медленно, до тех пор, пока с воздухоотводчика в самой верхней точке контура не польется вода. Перед заполнением контура можно обмазать все воздухоспускные элементы мыльной пеной, так проверяется их работоспособность. Если насос подсасывает воздух, то под ним наверняка обнаружится протечка.

Причины повышения давления из-за воздушной пробки в открытой системе

В открытой системе при правильном проектировании уклонов весь воздух удаляется через расширительный бачок. Воздушные карманы могут возникнуть лишь при неправильном заполнении системы водой при пуске или после ремонта радиаторов.

В случае возникновения подобных проблем воздух можно легко стравить через краны Маевского на радиаторах. Если же снизить давление не удастся, то, возможно, понадобится полное дренирование системы и повторном ее запуске.

Другие причины повышения давления

Повышение давления в системе отопления также возможно из-за того, что:

1. Частично или полностью перекрыта запорная арматура. Как следствие, напор на подаче воды резко повышается и срабатывает блокировка котла. Нужно открыть запорные краны и клапаны, проверить арматуру отопления на течь;
2. Если установлен механический фильтр-грязевик, то его сетка может забиваться частицами ржавчины, шлака или песка. Как результат, на участке «котел — фильтр» поднимается давление. Сбросить напор теплоносителя поможет промывка фильтров. Простейший угловой фильтр нужно промывать не реже 3-4х раз в год. Промывные и магнитные фильтры стоят дороже, но воду такие устройства очищают лучше и требуют чистки только раз в год;
3. Пропускает или не «держит» кран подпиточной воды. Напор в водопроводной сети находится в пределах 2,5 — 3,5 бар, то есть вода будет перетекать в систему отопления, где давление ниже. Это неизбежно приведет к увеличению объема теплоносителя. Чтобы решить проблемы, нужно перекрыть или заменить кран подпиточной воды. Чаще всего приходят в негодность и требуют замены резиновые прокладки. В качестве временного решения проблемы до замены испортившихся деталей, можно сбросить показатели, полностью перекрыв подачу воды на двухконтурный котел;
4. Сбой в работе автоматики котла, выход из строя термостата или контроллеров. Не всегда можно установить, почему это происходит. Причиной могут быть заводской брак, использование некачественных материалов при изготовлении платы управления, неправильная установка и т.д. Самостоятельно можно исправить проблему, зная код ошибки и имея технический паспорт устройства. Если в техническом паспорте нет кода ошибки и способа ее устранения, без сервисной службы не обойтись.

Профилактика повышения давления в системе

Установка группы безопасности — устройства, которое состоит из трех элементов: манометра, воздухоотводчика и предохранительного клапана. Эти элементы защищают отопительный контур от повышения давления до критических показателей и воздушных пробок.

Для бытовых котлов чаще всего используют латунную группу безопасности на 3-4 бара. Присоединительный размер штуцера по воде 1^//. Устанавливают ее сразу после котла и в самой верхней точке контура. Из соображений безопасности запрещено ставить запорный клапан между группой и котлом. Настенный одноконтурный и двухконтурный котлы, как правило, уже содержат в своей комплектации это оборудование. Но для напольного котла установка группы безопасности обязательна.

Добавление в теплоноситель ингибиторов коррозии и солеобразования. Это позволит предотвратить преждевременный засор фильтров-грязевиков, залипание золотников предохранительных клапанов и отложение солей на выпускных отверстиях воздухоотводчиков.

Чтобы предупредить возникновение проблем, обязателен монтаж расширительного бачка — устройства, которое компенсирует увеличение объема теплоносителя при его нагревании.

Используемые источники:

• https://montagtrub.ru/davlenie-v-sisteme-otopleniya-kak-uvelichit-snizit/
• https://vse-otoplenie.ru/kak-povysit-davlenie-v-kotle
• https://cotlix.com/davlenie-v-sisteme-otopleniya
• https://otivent.com/davlenie-v-sisteme-otoplenija-chastnogo-doma
• http://domotopim.ru/obsluzhivanie-otopleniya/proektirovanie-i-montazh/podnimaetsya-davlenie-v-sisteme-otopleniya.html
