Разводка водопровода в квартире — сравнение тройниковой и коллекторной схем

Статья размещена в рубрике|подрубрике

Тройниковая или коллекторная разводка труб водоснабжения в квартире будет лучше? Для того, чтобы ответить на этот вопрос, следует не только тщательно изучить принцип монтажа в обоих случаях, но и оценить плюсы и минусы каждого варианта. Сравнение особенностей монтажа и эксплуатации с условиями конкретного объекта (дома или квартиры) позволит сделать оптимальный выбор. Важность выбора нельзя недооценивать – от него зависит удобство использования систем водоснабжения (горячего и холодного), долговечность и ремонтопригодность коммуникаций.

Тройниковая схема и ее особенности

Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.

Плюсами такой системы являются:

• экономичность (при последовательном подключении требуется минимальное количество труб),
• простота монтажа.

Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:

• большое количество соединений и последовательное подключение затрудняют поиск протечек,
• всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
• при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
• установка тройников не всегда удобна в условиях небольшого пространства.

Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир. При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.

При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Коллекторная схема

Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.

Достоинствами коллекторной схемы являются:

• постоянство давления вне зависимости от количества включенных сантехнических приборов,
• легкое обнаружение неисправностей на каждой отдельной линии,
• высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
• возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
• линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.

Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:

• для ее реализации требуется большее количество труб,
• монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Монтаж коллекторного водоснабжения

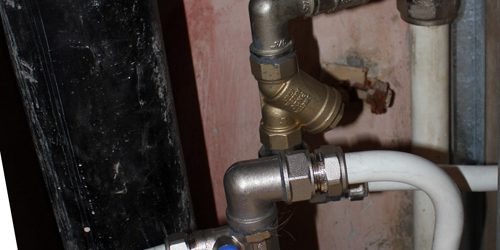

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

На заметку: Нужно отметить, что установка вышеуказанного оборудования в начале трубопровода также необходима и при последовательной схеме разводки труб водопровода в квартире.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Читайте также:Проточные фильтры для воды и их виды.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Совет: Разводка водопровода в квартире полипропиленом многими специалистами называется оптимальным вариантом – материал долговечен, устойчив к внешним воздействиям и удобен в монтаже.

О том, как провести монтаж водопровода из полипропиленовых труб своими руками, читайте в отдельной статье сайта.

Описание видов фильтров предварительной очистки находится здесь.

Если вам предстоит выбрать водонагреватель, то рекомендуем прочитать этот материал. В нем вы найдете сравнительный анализ накопительных и проточных нагревателей воды.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми.

Добавьте страницу в закладки!

Водопровод дома

Вступление

Продолжаем говорить про способы разводки водопроводных труб внутри дома. В прошлой статье речь шла о коллекторной разводке водопровода в доме, где её основным недостатком я назвал высокую стоимость. Дешевой альтернативой коллекторной разводки водопровода,  всегда была тройниковая разводка водопровода в доме о которой пойдет речь далее.

Тройниковая разводка водопровода в доме это

Тройниковая разводка водопровода в доме иначе называется последовательная разводка. Описать её можно следующим образом.

От перекрывающих вентилей внутреннего водопровода по дому тянут две трубы, ГВС и ХВС. Сразу замечу, что на горизонтальных участках, горячая труба прокладывается выше холодной, чтобы не образовался конденсат.

В местах установки сантехнических приборов, к их водным розеткам, от магистрали тянутся трубы ответвления. Соединение с магистралями в местах отвода делаются при помощи водопроводных фитингов под названием тройник. От этого и название способа разводки «тройниковый».

Недостаток тройниковой разводки водопровода

Основной недостаток тройниковой разводки водопровода это зависимость напора в зависимости от используемых приборов. Всем знакома ситуация по фильмам, когда падает напор в душе при включении воды на кухне. Это и есть недостаток последовательной разводки водопроводных труб.

Как выровнять напор тройниковой разводки труб

Чтобы частично, выровнять напор тройниковой разводки труб, нужно придерживаться двух правил:

1. Диаметр труб для отводов к водорозеткам должен быть меньше диаметра основных труб магистрали. Например, магистрали выполняются трубой d22, а отводы делаются трубами d15.
2. Если длина магистральных труб внутреннего водопровода имеют большую длину, то снижают диаметр труб вдоль магистрали после каждого отвода. Это способ снижения диаметра магистральных труб создаст  коллекторный эффект с равномерным распределением напора потребителями.

Трубы и арматура тройниковой разводки

В отличие от коллекторной разводки, где используются трубы без соединений, тройниковая разводка таких ограничений не имеет.

Как следствие, для тройниковой разводки водопровода подходят любые водопроводные трубы, что является ещё одним плюсом. Подойдут:

• Металлические водопроводные трубы, лучше с оцинкованной поверхностью. Соединений труб резьбовое, реже сварное. Гарантия на соединения 15-20 лет.
• Полиэтиленовые трубы (маркировка PN). Рекомендовано соединение труб холодной сваркой. Гарантия 20-30 лет. Возможно, соединение компрессионными цангами. Гарантия на четыре подтягивания. При замене соединения, нужно менять прокладку цанги.
• Полипропиленовые трубы (марки PP, PPB, PPR, PPRC). Соединение труб диффузионной сваркой или специальными фитингами с металлическими вставками для резьбовых соединений.
• Медные трубы. Соединение труб сварное. Гарантия соединений до 50 лет.

Каждый тип трубы требует для работ специального оборудования и некоторого навыка. Об этом в следующих статьях.

В завершении

Важно заметить, что тройниковая разводка не имеет ограничений и подходит для гравитационной схемы внутреннего водопровода частного дома.

Схема тройниковой разводки водопровода

Приведу пример схемы трониковой разводки водопрововда

©Elesant.ru

Еще статьи

Коллекторная разводка водыPosted on 29.10.2012 in Водоснабжение, Разводка воды, Сантехника

Если затевается капитальный ремонт, или строится санузел с нуля, то есть смысл присмотреться к коллекторной разводке воды.

1. Разводка на тройниках — экономично
2. Разводка коллектором — практично

Разводка труб коллектором.

Монтаж может осуществляться как открытый так и скрытый.

Преимущества коллектора:

2. Надёжно От коллектора до потребителя идёт одна цельная труба без соединений. В случае качественной трубы, течь в зашитых стенах исключена.  (хотя если при тройниковой разводке соединения были например из полипропилена (пайка) то теч так же невозможна)

3. Отсутствие перепадов давления В случае коллекторной разводки и наличии рабочего давления, практически полностью отсутствуют перепады давления при использовании например двух раковин одновременно.  Мало того, в каждый потребитель можно ограничить подачу воды. Правда, если установлен коллектор с вентильными краниками. Ограничить подачу воды можно например на унитаз, если давление в системе слишком мало. А то что унитаз будет набираться в 2 или 3 раза медленней чем при полном открытии — ни на что не повлияет.

Недостаток:

1. Дорого Развести воду с помощью коллекторов на порядок дороже по материалу и по работе если вы будете приглашать мастера. Сюда стоит прибавить стоимость самих коллекторов, дополнительный метраж труб и самое важное, необходимо предусмотреть место, где это всё разместить.

Вот так выглядит коллекторная разводка в новом санузле частного дома. Трубы в последствии были зашиты.

В этих коллекторах, мы имеем возможность только открыть или закрыть отвод. Регулировка такими краниками, ни к чему хорошему не приведёт.

Чего не скажешь о коллекторах с вентильной и регулировочной запорной арматурой.

•
•

•
•

Коллектора бывают на 2,3 и 4 отвода. Других мне встречать не доводилось. Из имеющихся на рынке и собираются коллектора на нужное количество выходов. Например как на следующем фото составляется коллектор на 5 выходов. 3+2

Соединяются они между собой посредством резьбы. Уплотняются либо резиновой прокладкой как на фото выше (в конце резьбы имеется резиновое уплотнительное кольцо) — либо другими уплотнителями, например льном.

Коллекторы могут быть разные. С запорной арматурой и без неё. С вентильными кранами и с шаровыми. Под резьбу или под евроконус.

•
•

•
•

Абсолютно не имеет значения какой трубой вы будете разводить воду, коллектор подойдёт под все типы труб.

Самое главное не экономить при покупке коллектора. Если в средствах ограничены, то отдайте предпочтение тройниковой разводке, чем покупать некачественные коллектора, которые в последствии могут потечь.

Пример уставшего коллектора на обжимных фитингах :

Если смотреть справа налево, то видно небольшое отверстие на втором отводе и между третьем и четвёртым.

Коллектор был заменён на новый составной из 2-х частей с обжимными евроконусами под МП.

•
•
•
•

•
•
•
•

Перед прокладкой труб от коллектора, стоит хорошенько подумать о том, чтобы трубы не проходили в местах, где потенциально возможно бурение стен и полов для установки стен или приборов.

Вот на примере этого снимка можно увидеть, что трубы не все рядом, а разделены группами. Это предусмотрены места на стене, где должна быть закреплена инсталяция для подвесного унитаза.

В последствии при чистовой отделке, коллектор спрятан в специальный люк. Скрыт от посторонних глаз. (другой объект)

Посмотрим что скрывается за этой дверцей:

Если посмотреть поближе, то видно, что каждый отвод подписан и его можно в любой момент перекрыть. Удобный доступ к кранам, к фильтрам и счётчикам.

Здесь коммуникации спрятаны в стене за унитазом. Отчётливо виден люк.

В этом случае люк вовсе незаметен:

Но если знать как открыть, то получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяют средства, то коллекторная разводка будет лучшим другом при обслуживании ваших коммуникаций.

Дополнения от 21.11.12:

Стоит отметить, что помимо металлических коллекторов, есть ещё и пластиковые. Например из полипропилена:

Либо коллектора для сшитого полиэтилена:

На стадии монтажа водопровода или отопительной системы с использованием современных технологий не обойтись без распределительного коллектора. Данное устройство позволяет перенаправлять потоки жидкости.

Благодаря распределительному коллектору можно легко отключать или ограничивать пропускную способность каждого контура отопления или водоснабжения в частном доме или квартире. Это, в свою очередь, позволяет значительно экономить денежные средства на отоплении тех помещений, в которых поддержание высокой температуры не требуется.

Содержание:

• Разновидности распределительных гребёнок ↓
• Вопрос выбора ↓
• Выбор места ↓
• Монтаж распределительного коллектора ↓
• Стоимость ↓
• Блиц-советы ↓

Данное устройство также позволяет более равномерно распределить давление жидкости между потребителями, что практически невозможно сделать при последовательном подключении.

Разновидности распределительных гребёнок

Коллекторы бывают трёх видов: с двумя выводами, тремя и четырьмя выводами. Если количество потребителей более четырёх, то можно собрать узел с любым количеством выводов, кроме 5. Если требуется 5 отводов от гребёнки, то шестой вывод в такой конструкции следует закрыть заглушкой.

В зависимости от сферы применение, гребёнки могут быть изготовлены из различных материалов. Обычно для производства таких приспособлений используются:

1. Полипропилен.
2. Медь или латунь.
3. Нержавеющая сталь.

Вопрос выбора

Качественный распределитель способен работать при большом давлении жидкости, иметь безотказную запорную арматуру, высокую степень экологической безопасности при осуществлении распределения воды.

Перед покупкой коллектора необходимо определить количество потребителей воды, к которым будет подведён индивидуальный трубопровод. Затем необходимо приобрести коллектор, число выводов которого равно количеству потребителей воды.

Рекомендуется установить коллектор для воды с одним дополнительным выводом, в который устанавливается заглушка. Этот дополнительный запасный вывод может быть использован при подключении дополнительного оборудования, которое будет приобретено позднее.

Выбирая распределительный коллектор необходимо учитывать такую конструктивную особенность данных устройств, как возможность замены крана каждого вывода. В противном случае при выходе из строя одного из них, коллектор необходимо будет заменить полностью.

Пример установки гребенки в ванной комнате

Выбор места

Прежде всего распределитель для воды необходимо установить таким образом, чтобы максимально уровнять протяжённость каждого трубопровода к потребителю. Если этим правилом пренебречь, то на более протяжённых участках будет существенно отличаться давление жидкости.

Если разводка водопровода осуществляется в многоэтажном здании, то коллектор устанавливается на каждом этаже.

Существует два способа монтажа водяной гребёнки:

1. В стене здания.
2. В распределительном шкафу.

Первый вариант монтажа используется, когда полезная площадь помещения ограничена, или открытый монтаж труб и распределительного короба существенно изменят дизайнерское оформление комнаты. В этом случае сооружается ниша в стене, которая закрывается задвижкой, и в случае необходимости будет возможность получить доступ к управлению устройством.

Если есть возможность установить распределительное устройство в подсобном помещении, то в этом случае устанавливается специальный ящик, внутри которого фиксируется гребёнка и все подводящие к этому устройству трубы.

Если разводка водопровода осуществляется в многоэтажном здании, то коллектор устанавливается на каждом этаже

Монтаж распределительного коллектора

При осуществлении монтажа распределительного коллектора внутри стены, делается углубление, в которое помещается гребёнка и подводящие, отводящие трубы. Если есть возможность осуществить установку гребёнки в подсобном помещении, то это самое подходящее место для монтажа этого устройства.

Процесс установки распределителя очень прост и осуществляется в такой последовательности:

1. Отключается подача воды от стояка.
2. Подводящая труба подключается к центральному входу коллектора.
3. Если устройство не оборудовано кранами, то к каждому выходу распределителя подключается шаровой кран.
4. К каждому крану подключается отдельный контур.
5. Если количество кранов превышает количество контуров водопровода, то лишние выходные отверстия, следует закрыть заглушками.
6. После подключения всех труб, коллектор фиксируется к плоскости стены или короба хомутами.

Стоимость

Коллектор для холодной воды General Fittings – гребёнка предназначена для использования только в системе холодного водоснабжения. Материал, из которого изготовлено устройство – никелированная латунь, не вступает в химические взаимодействия с примесями, находящимися в воде, тем самым позволяя эксплуатировать данное устройство в течение не менее 10 лет.

Гребёнка оснащена вентилями, которые находятся на основной трубе распределителя. Количество выводов данного устройства – 4 шт., но при необходимости из отдельных секций может собираться блок из неограниченного количества выводов.

Цена гребёнки – 1400 рублей.

Распределительный коллектор DM, Gidruss – универсальное устройство, которое может быть использовано для распределения водопроводной сети и системы отопления. Материал, из которого изготовлен распределитель – конструктивная сталь, способен выдерживать температуру теплоносителя до + 120 градусов. Давление в системе водоснабжения при монтаже этого устройства должно составлять не более 6 бар.

Количество выводов гребёнки – 4 шт. Крепление к горизонтальной плоскости осуществляется с помощью специальных кронштейнов, которые надёжно фиксируют распределитель, полностью исключая его перемещение во время эксплуатации.

Цена гребёнки – 1900 руб.

Коллектор с регулирующими вентилями VTc.560.NE.060504 – данное устройство укомплектовано вентилями, что значительно сокращает время на проведение монтажных работ. Гребёнка имеет 4 выходных отверстия, но если требуется большее количество выводов, то легко собирается в блок с неограниченным количеством выходных отверстий. Благодаря тому, что конструкция распределителя является ремонтопригодной, срок эксплуатации составляет не менее 15 лет.

Стоимость данного устройства – 2200 рублей.

Коллектор холодной воды Immergas – этот распределитель является очень удобным при организации внешнего монтажа. Благодаря тому, что выводы данного устройства являются разнонаправленными, площадь, занимаемая гребёнкой, является незначительной.

Распределитель имеет четыре вывода, не оснащённых вентилями. Установка такого устройства занимает больше времени, но благодаря ремонтопригодности такой конструкции значительно повышается срок эксплуатации.

Цена – 2400 рублей.

Коллектор полипропиленовый 40-3 выхода-20 мм – распределитель для холодной воды из полимерного материала, имеет три выхода по 20 мм каждый. Изделие оснащено тремя полипропиленовыми кранами. В комплект входит заглушка с устройством, позволяющим сбрасывать воздух из системы. Распределитель имеет небольшой вес и легко крепится к любой вертикальной поверхности.

Цена – 500 рублей.

Блиц-советы

1. Несмотря на то, что полипропиленовые распределители уступают по всем параметрам латунным и стальным гребёнкам, они отлично справляются со своей задачейПри установке в системе водоснабжения распределительной гребёнки, устройства учёта потребления воды и фильтры, а также аварийный кран, который перекроет входящую водопроводную трубу, должны быть установлены перед гребёнкой.
2. Если установка распределителя осуществляется в частном доме, в котором подача воды осуществляется из индивидуального источника, то система должна быть оснащена фильтрами грубой и тонкой очистки воды, иначе резиновые уплотнители, используемые в такой системе, быстро выйдут из строя, в том числе и запорная арматура распределительной гребёнки.
3. Несмотря на то, что полипропиленовые распределители уступают по всем параметрам латунным и стальным гребёнкам, они отлично справляются со своей задачей, легко устанавливаются и могут быть применены не только в системах холодного водоснабжения, но и с успехом – для разводки контуров отопительной системы.

Коллектор водоснабжения: что это, как правильно выбрать и установить?

Коллекторы – изобретение далеко не новое, однако для многих остается чем-то непонятным и сложным. Устройство призвано упростить систему водопровода, сделать грамотный монтаж труб и при этом обеспечить надежную защиту от протекания. Как разобраться с ассортиментом сантехнических устройств и можно ли установить распределяющую гребенку самостоятельно?

Что такое коллектор?

Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.

В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.

Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости  большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия —  3/4 дюйма, выходных — 1/2 дюйма.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Для чего нужен коллектор?

Система водопровода с разделителем и отдельным подводом трубы к каждому потребителю обойдется дороже, чем классическая разводка. Стоит ли переплачивать за коллектор на воду и отопление?

• Устройство используется для регулировки давления воды в квартире. В стандартной разводке нередко снижается напор в открытом кране, если кто-то откроет другой кран или смоет унитаз. Это грозит не только дискомфортом, но и ожогами из-за слишком горячей воды, которая вдруг начинает литься. Продуманный диаметр коллектора позволяет избавиться от проблемы с давлением. Сколько бы не было открыто кранов в квартире, напор воды остается неизменным.
• На каждом выходном отверстии предусмотрены краны, которые позволяют регулировать подачу воды по ветке. Если ведется ремонт смесителя, не обязательно полностью отключать подачу холодной и горячей воды из стояков. Достаточно переклыть только определенную ветку.
• Отсутствие стыков и тройников, вмонтированных в стену, сводит к минимуму риск возникновения протечек. Если кран или фитинг выходит из строя, его легко заменить, разобрав коллекторную систему в шкафчике. Облицовка в санузле не пострадает.
• При необходимости дополнить систему водоснабжения еще одним потребителем, не придется переделывать всю разводку. Подключение обойдется недорого и не потребует больших временных затрат.

При коллекторном монтаже водопровода возрастает его стоимость. Количество трубы к коллектору, будь то, металлическая, металлопластовая, полипропиленовая или из сшитого полипропилена,  по сравнению в тройниковой разводкой, увеличивается в 8-10 раз. Однако современные трубы, особенно металлопластиковые и полипропиленовые, стоят не очень дорого, поэтому такая система доступна большинству жителей.

Классификация коллекторов

Разделительные гребенки для водоснабжения отличаются и своей конструкцией, и материалами. Перед тем, как выбрать коллектор, изучите весь ассортимент, представленный на рынке.

Разделители производятся из разных материалов:

• Нержавеющая сталь обладает устойчивостью к коррозии, огню и высокой температуре. Вес коллектора из нержавейки небольшой, что позволяет легко закрепить его к стене. Это абсолютно безвредный материал, который придает изделию привлекательный внешний вид.
• Латунь – невероятно прочный металл, который не боится коррозии, высокой температуры. Гребенки из латуни отличаются высокой ценой, однако гарантируют максимальную прочность.
• Разделители из полипропилена не боятся ржавчины, отличаются небольшим весом.

Коллектор из полипропилена.

Некоторые мастера могут сделать коллектор своими руками из полипропиленовых труб, ни чем не уступающий по качеству фабричной продукции.

Коллекторы отличаются способами крепления труб. В зависимости от материала используемых труб подбирается модель гребёнки.

Разделительные гребенки отличаются количеством отводов. Минимум – 2 выхода, максимум – 6. Отводы, которые на данный момент не используются, можно закрывать заглушками. Если необходимо сделать больше 6 выходов, несколько коллекторов соединяются между собой.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

• Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
• Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они  упрощают сборку узла — нет необходимости в установке кранов.
• Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
• Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Используемые источники:

• http://okanalizacii.ru/santeh_vodoprov/vnutrennij/kollektornaya-razvodka-trub-v-kvartire.html
• https://elesant.ru/vodoprovod-doma/trojnikovaya-razvodka-vodoprovoda-v-dome-prostota-i-deshevizna-vypolneniya
• http://dretun.ru/hardworking/grebenka/
• https://housetronic.ru/kanalizaciya/vannaya/grebenka-dlya-vody.html
• https://santech-info.ru/vodosnabzhenie/kollektor-vodosnabzheniya-chto-eto-kak-pravilno-vybrat-i-ustanovit.html
