Разводка труб в ванной своими руками: разбираем процесс проектирования и монтажа

Статья размещена в рубрике|подрубрике

Металлические трубы, массово применявшиеся в течение многих лет в системах водоснабжения, уходят в прошлое. На смену им пришел материал последнего поколения — полипропилен. Водопровод из полипропилена своими руками отличается простотой монтажа, устойчивостью к высоким температурам и химическим веществам.

Основными преимуществами полипропиленовых труб являются:

• срок эксплуатации труб для горячей воды — более 25 лет, для холодной — более 50;
• высокая устойчивость к коррозии;
• гладкая внутренняя поверхность стенок предотвращает образование наростов;
• низкое гидравлическое сопротивление;
• экологичность материала;
• герметичность сварных швов;
• высокая прочность;
• простота монтажа.

На что обратить внимание при выборе

Чтобы в процессе эксплуатации водопроводной системы не возникали проблемы, монтаж водопровода из полипропиленовых труб своими руками должен выполняться только из качественных материалов. Определяющими факторами при выборе комплектующих являются условия их эксплуатации, температурный режим и рабочее давление всей системы.

Маркировка полипропиленовых труб

• PN10 — для подачи холодной воды.
• PN16 — для холодной и горячей воды.
• PN20 — для горячей воды и монтажа систем отопления.
• PN25 — преимущественно для отопительных систем.

Иногда температура проходящей по трубам жидкости превышает 90 °C. В таких случаях применяются маркировки PN20 и PN25, которые имеют армирующий слой фольги алюминиевой или стекловолокна. Обустройство водопровода холодной воды сопровождается применением труб двух первых маркировок.

Помните: Если вода, проходящая по трубам, достигнет 100 °C, с полипропиленовыми трубами ничего не случится. Максимальная температура эксплуатации берется с запасом.

Диаметр полипропиленовой трубы для водопровода

Трубы с диаметром 20 мм применяются для систем, длина которых приближается к 10-ти метрам. Трубам с диаметром 25 мм отдается предпочтение для систем длиной от 10 до 30 м. Системы протяженностью более 30 м снабжаются трубами диаметром 32 мм. Диаметр стояка (в случае его применения) должен составлять 32 мм.

Определив, какие полипропиленовые трубы лучше для водопровода в вашем доме, внимательно просмотрите все приобретенные изделия. На них не должно быть наплывов и шероховатостей. При разрезе качественной трубы ее форма остается круглой, а толщина стенок неизменной.

Проектирование системы водоснабжения

Чтобы монтаж водопровода из полипропилена своими руками на даче или в квартире прошел грамотно и без казусов, составляется подробная схема разводки, соединения и крепления труб. При составлении данной схемы необходимо по возможности избежать лишних изгибов, деталей и постараться организовать наименьшую протяженность трубопровода.

Совет: Чтобы увидеть всю картину, а именно: места пересечения труб, количество изгибов и скосов, максимально точную схему разметки лучше всего наметить карандашом прямо на стенах.

Водопровод в квартире своими руками из полипропилена можно организовать двумя способами: закрытым или открытым. Первый считается наиболее распространенным, но сложным. Здесь потребуется точный расчет и профессиональное исполнение. Большая часть трубопровода в данном случае должна выполняться без стыков. Хоть сварка в местах стыков и не снижает надежности всей системы, но такие участки все-таки лучше оставлять открытыми. Это необходимо для профилактических работ и регулярного осмотра.

Другое дело — открытая разводка. При выборе данного варианта трубы тоже можно сделать менее «заметными», если проложить их по углам помещения в вертикальных плоскостях, а по уровню пола — в горизонтальных.

Важными преимуществами открытой разводки являются:

• легкость в обслуживании;
• простота монтажа;
• возможность в любое время заменить часть системы в случае ее протечки.

Варианты разводки

Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

Последовательная разводка

Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.

• Преимущества системы: простой монтаж, экономия материалов.
• Недостатки: зависимость точек потребления воды друг от друга. Для ремонта или осмотра одного прибора или потребителя отключается вся система. Возникают перепады давления воды при одновременном открытии всех точек.

Параллельная разводка

В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

• Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
• Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.

Как правильно выбрать и рассчитать диаметр пластиковых труб для водопровода вы можете узнать из нашей другой статьи.

Больше информации о разводке тройниковой и коллекторной схем водоснабжения есть в этой статье.

Если нужно выбрать смеситель для ванны, то полезные советы есть на этой странице http://okanalizacii.ru/santeh_vodoprov/krany/kak-vybrat-smesitel-dlya-vannoj-s-dushem.html. Разбираем особенности каждого из типов.

Готовим необходимые инструменты и фитинги

Для обустройства водопровода в квартире своими руками из полипропилена нужны не только трубы. Необходимо также большое количество фитингов — дополнительных соединений, изготовленных тоже из полипропилена. Фитинги могут быть с резьбой или без резьбы.

Какие существуют виды соединительных элементов для полипропиленовых труб:

• Муфты необходимы для качественного соединения прямых отрезков труб и для перехода на трубу другого диаметра.
• Уголки нужны для установки трубопровода под определенным углом и обхода препятствий.
• Обвод (дуговая труба) необходим, чтобы обогнуть одну трубу другой.
• Тройники применяются в местах отвода трубопроводов от основного стояка.
• Заглушки для закрытия трубопровода.
• Крестовины применяются в местах перекрестного соединения труб.
• Клипсы необходимы для фиксации трубопровода к стене. Расстояние между креплениями на прямых линиях — 1,5-2 м. В угловых соединениях также применяются клипсы. Для фиксации трубопроводов, расположенных друг над другом, применяют клипсы двойные.
• Хомуты из металла с резиновыми прокладками нужны для фиксации стояков. Для жесткости соединенные концы хомута фиксируются болтом с гайкой.

Обратите внимание: Все фитинги имеют разные диаметры и размеры. Чтобы приобрести соединительные элементы нужных размеров и в нужном количестве, «пройдитесь» еще раз по схеме разводки водопровода.

Какие необходимы инструменты:

• Ножницы (в крайнем случае ножовка по металлу, электролобзик) для резки пластика.

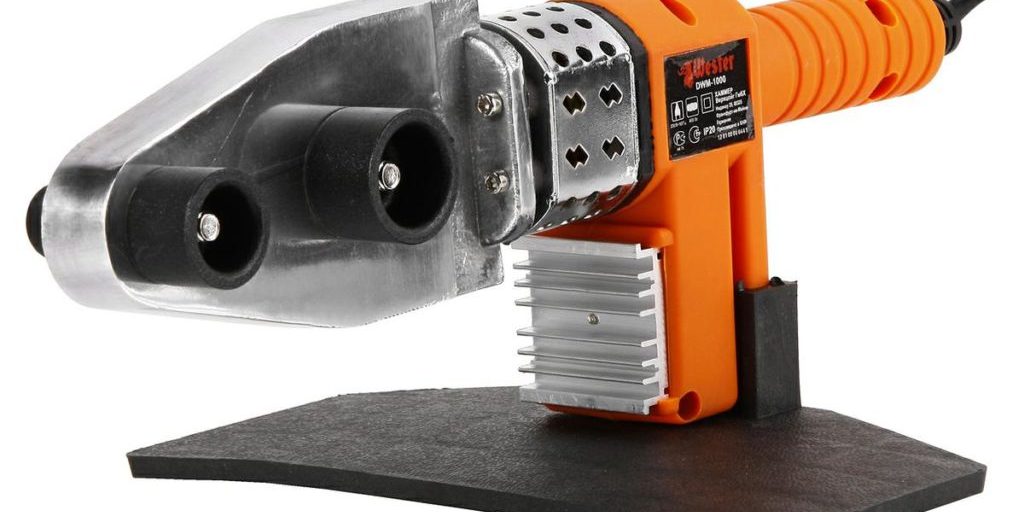

• Паяльник для сварки полипропиленовых труб и насадки к нему.

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

• Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
• Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
• Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260 °C. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Чтобы качественно выполнить монтаж полипропиленовых труб своими руками, потребуется небольшой навык в эксплуатации сварочного прибора. Научиться этому можно на ненужных обрезках труб.

Некоторые советы по монтажу полипропиленового водопровода:

• Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
• Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
• Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
• Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
• В труднодоступных местах трубы монтируются отдельным этапом.

Полипропиленовые трубы для водопровода монтаж видео

На этом видео вы можете понаблюдать как происходит монтаж полипропиленовых труб и послушать комментарии мастера.

Напоследок хотелось бы добавить, что цена на полипропиленовые трубы для водопровода невысока. Чтобы лучше представлять уровень цен, приведем несколько примеров.

Стоимость трубы без армирования длинной 4 метра чешского производителя Ekoplastik (PN10, диаметр 32мм) — 330 рублей. Труба этого производителя с теми же характеристиками, но с армированием — 880 рублей.

Турецкая труба марки SPK PN25 (армирование стекловолокном) стоит 46-68-110 рублей/погонный метр при диаметре 20-25-32 мм соответственно.

Полипропиленовые фитинги также недорогие, например, соединительная муфта производства Турции (марка SPK) обойдется всего в 5-13 рублей для диаметра в 20 и 32 мм соответственно.

Добавьте страницу в закладки!<index>

Металлические трубы уверенно вытесняются более современными аналогами. При ремонте или возведении нового здания все чаще устраивают водопровод и отопление в квартире своими руками из полипропилена.

Монтаж своими руками.

Анатомия полипропиленовых труб

Внешне полипропиленовые трубы отличаются только диаметром и цветом. Намного важнее другие показатели: плотность материала, внутреннее строение, толщина стенок. Эти характеристики влияют на применение и монтаж.

По строению различают 3 вида:

• однослойные – используются только однородные полимеры;
• трехслойные с армированием стекловолокном, которое находится посредине трубы;
• многослойные с алюминиевой фольгой – конструкция похожа на предыдущую, но с некоторыми отличиями.

Полипропиленовые трубы армируют, чтобы уменьшить негативное влияние теплового расширения. При нагревании изделий без прослойки оно составляет 15 мм на 1 м.

Трубы начали делать многослойными, закладывая между полимером алюминиевую фольгу или стекловолокно. Основная цель такой прокладки – уменьшить тепловое удлинение. Стекловолокно уменьшает его в 4-5 раз, алюминий – вдвое.

Материал для армирования обладает разными свойствами. Изделия со стекловолокном выдерживают нагрев до +90°С, что недостаточно для некоторых систем отопления. Температурный диапазон алюминиевой фольги немного выше.

Трубы бывают перфорированными, если для армирования используется алюминиевая сетка. В ее отверстия затекает пластик, образуя прочное соединение разнородных материалов. Полипропиленовый трубопрокат с алюминиевой фольгой гладкий.

Классификация ПП материала

Существует 2 большие группы полипропиленовых труб: однослойные и многослойные. Особенности первых определяются материалом, использованным в производстве. Гомопропилен (РРН) подходит для холодной воды, рандомсополимер (PPR) – для горячей и отопления с температурой до +70°С. Более устойчивые к температуре PPS. Для теплых полов трубы делают из блоксополимера (РРВ).

Многослойные ПП-трубы более жесткие, меньше поддаются температурному расширению.

Они прочные, но применение алюминиевой фольги имеет отрицательные стороны:

• если находится посредине, необходимо зачистить перед сваркой, на что уходит много времени;
• с фитингом спаивается половина трубы, ошибка приводит к непрочному соединению;
• если фольга внутри, получается подобие металлопластика, вода может проникнуть к металлу и загрязниться.

Классификация полипропиленовых труб.

Намного превосходят их по характеристикам изделия, армированные стекловолокном. Производители специально окрашивают его.

Положительные стороны применения стекловолокна для армирования:

• не требуется зачистка перед сваркой;
• увеличенная жесткость;
• меньше тепловое расширение;
• стенки монолитные, а не многослойные.

Для холодной воды лучший вариант – однослойные; они дешевые, монтаж простой. Горячую воду лучше пустить по трубопроводу, армированному стекловолокном. Для систем отопления частного дома больше подходят полипропиленовые трубопроводы с алюминиевой прослойкой. Лучше выбирать те, где она расположена ближе к поверхности, а не посередине – это облегчает монтаж.

Как выглядит маркировка

Изделия имеют специальное обозначение из латинских букв и цифр.

Понимая их значение, нетрудно самостоятельно выбрать ПП-трубы:

1. PN10 – выдерживают невысокую температуру и давление. Применяют в частном жилье для водопровода.
2. PN16 – стенка более толстая, подходят для централизованного водоснабжения холодной и горячей водой. Выдерживают температуру до +50°С.
3. PN20 – максимальная температура – +90°С. Могут применяться для горячей воды и отопления частного дома.
4. PN25 – технические характеристики сверхвысокие. Невыгодно использовать – более дешевые PN20 полностью удовлетворяют потребности.

Покупателям также можно ориентироваться по цветным полосам. У труб, предназначенных для отопления, они красного цвета, для холодной воды – синего или отсутствуют.

Таблица “Маркировка полипропиленовых труб”.

Внешний вид и внутренняя структура

На торце видно, что у качественных изделий правильная круглая форма. По окружности стенки одинаковой толщины. Внутренняя структура бывает однослойной или из 2 слоев полипропилена с армированием. Используется дополнительная алюминиевая или стекловолоконная оболочка. Поверхность должна быть гладкой, ровной, армирование без разрывов.

Окрашивают в серый, белый или зеленый цвет, что не влияет на качество. Окраску выбирают из эстетических соображений. Зеленый цвет характерен преимущественно для немецких фирм.

Преимущества и недостатки ПП

Использование полипропилена при монтаже водопроводов и отопления объясняется его преимуществами:

• материал дешевый, легкий, не боится ударов;
• ему не страшна коррозия, внутреннее сечение не уменьшается от налета – он не образуется;
• выдерживает несколько циклов замерзания без повреждений;
• производители указывают гарантию 10 лет, но магистраль с холодной водой служит до 50 лет;
• привлекательный внешний вид, который сохраняется весь срок эксплуатации – трубопроводы не нужно красить;
• высокое звукопоглощение – шума воды не слышно;
• низкая теплопроводность, что делает их эффективными для отопительной системы;
• полностью экологически безопасные, питьевая вода остается чистой.

Преимущества и недостатки полипропиленовых труб.

Основное преимущество – удобный и быстрый монтаж, при котором достигается полностью герметичное долговечное соединение. Монтаж проще, обходится дешевле установки металлических аналогов.

Присутствуют недостатки при работе с ПП-изделиями:

• они не сгибаются;
• удлиняются при нагреве;
• необходим специнструмент для монтажа.

Мастера, профессионально занимающиеся полипропиленом, давно выработали приемы, позволяющие компенсировать эти трудности.

Перед монтажом требуется подготовить все необходимое – инструменты и материалы для соединения труб. Следует выбрать, какой способ разводки применить.

Составление проекта

Чтобы после работы не оказалось, что монтаж полипропиленовых труб совершен с ошибками, составляют подробную схему с указанием соединений. Стараются, чтобы протяженность была наименьшей, избегают пересечений, сводят к минимальному количество изгибов. Чертеж можно перенести на стены, нарисовав карандашом.

Перед закупкой материалов определяются со схемой разводки.

Для отопления существует 4 способа подсоединения батарей:

• проточный;
• с байпасом;
• с вентилями;
• через трехходовый клапан.

Для отопления полипропиленовые трубы.

Окончательная схема зависит от финансовых возможностей – стоимость запорной арматуры существенная.

Для монтажа водопровода своими руками применяют тройниковую или коллекторную разводку.

Первая больше подходит для квартир с небольшим количеством сантехнического оборудования, которое подключается последовательно.

Вторая схема параллельная, отводы от коллектора на входе идут каждый к отдельному прибору.Используют закрытый или открытый способ прокладки трубопроводов.

Первый вариант более сложный, требует точных расчетов, в частности расчета теплового расширения полипропилена. Открытая разводка воды в квартире меньше бросается в глаза, если выполнена аккуратно. Вертикальные трубопроводы располагают в углах, горизонтальные – у пола. Монтаж проще, легко обслуживать.

Основной инструмент – паяльник для полипропилена с насадками.

Помимо него понадобится:

• труборез для резки пластика;
• шейвер – им снимают армирующий слой перед пайкой;
• калибратор с фаскоснимателем.

Понадобятся и другие инструменты – рулетка, гаечные ключи, маркер, нож.

Выбор полипропиленовых фитингов

Виды полипропиленовых фитингов.

По схеме определяют места соединений и то, какие фитинги понадобятся:

• муфты – соединяют прямые отрезки;
• уголки – для изменения направления трубопровода;
• обводы – осуществляют переход одной трубы через другую;
• тройники и крестовины – для присоединения отводов;
• заглушки – закрывают трубопровод.

Для соединения труб из полипропилена разного диаметра используют муфты-переходники. Чтобы подключить полипропиленовый трубопровод к металлическому, используют фитинг. Он с одной стороны имеет резьбу.

Выбор схемы соединения

Для полипропилена диаметром до 63 мм применяется раструбный метод пайки, когда труба своим расплавленным концом входит в муфту. Если размер больше 63 мм, спаивают встык.

Наличие резьбы на деталях позволяет сделать соединение разъемным. Используются 2 фитинга, на одном резьба наружная, на другом – внутренняя. Если спаивают 2 полипропиленовых изделия, соединение неразъемное.

Пошаговая инструкция сварки ПП-труб

Когда продумана схема, закуплено все необходимое, приступают к сварке.

Обрезка труб

Используют труборез, который обеспечивает ровный торец без скосов. Можно применить ножовку по металлу, уложив трубу в стусло. Если отрезать неровно, на более длинном конце образуется при пайке наплыв, который перекроет часть внутреннего прохода.

Труборез устроен так, что, прижимаясь широким основанием к изделию, обеспечивает прямой угол. Выбирая инструмент, обращают внимание, какой максимальный диаметр доступен.

Обработка трубы и формирование фаски

Пошаговая инструкция сварки полипропиленовых труб.

С обрезанной трубы удаляют заусеницы и формируют фаску с той стороны, которая войдет в раструб фитинга.

Существует много видов калибраторов, фаскоснимателей, насадок для шуруповертов, которые справляются с этой задачей.

С армированных алюминием труб снимают верхний слой и фольгу. Используют шейвер – цилиндр с ручками. Он предназначен для изделий одного диаметра.

После проделанных операций детали вытирают, удаляя пыль и абразивы, которые портят насадку. Ее тоже очищают, осматривают, не остался ли внутри расплавленный пластик.

Специалисты рекомендуют в соответствии с технологией монтажа обезжирить торцы свариваемых деталей. Без этой операции стык получается менее прочным.

Проводят разметку глубины посадки ПП в фитинг. У изделий разного диаметра сварной стык углубляется неодинаково. Измеряют этот параметр и наносят маркером метку на трубное изделие. Если посадить слишком глубоко, сужается проход.

Аппарат для сварки располагают в удобном месте и прочно закрепляют. Если в конструкции не предусмотрена фиксация, лучше работать с помощником, чтобы руки были свободными. Затем устанавливают насадку, включают питание. Паяльник нагревается, на что требуется около 10 минут.

Рабочая температура пайки +260°С. Это оптимальный режим для полипропилена и щадящий для тефлоновых насадок. Начинающему мастеру лучше купить инструмент без установки температуры – она задана изготовителем. Когда аппарат нагреется, загорится зеленый светодиод или погаснет красный – в зависимости от модели.

Нагрев и соединение деталей

Таблица нагрева и соединенных деталей.

После подготовки деталей и прогрева паяльника начинают сварку:

1. Фитинг и трубу одновременно надевают на прогретую до рабочей температуры насадку. Вставляются они с небольшим усилием, потому что насадки имеют небольшую конусность. Заготовку продавливают до упора.
2. Время ожидания зависит от диаметра изделий. Пользуются таблицей, которая есть в инструкции к инструменту. Нарушение норм приводит к браку – уменьшается внутренний диаметр от чрезмерно разогретого пластика, который образует наплыв. Впоследствии снижается циркуляция воды.
3. Извлекают элементы, плавно вставляют трубу в фитинг до метки. Держат 5 секунд, затем отпускают. Это время, за которое можно исправить ошибку. Проворачивать горячие изделия можно не более чем на 10°.

Как крепить трубопровод

Требуется не только правильно спаять, но и развести полипропиленовый водопровод, закрепить, чтобы он не провисал и не деформировался. Фиксация производится с применением специального крепежа. Клипсы (одинарные, сдвоенные, зажимные) позволяют свободное передвижение трубопровода вдоль оси. Хомуты предназначены для плотной фиксации.

Горячая вода приводит к увеличению длины ПП-изделий. Если крепление жесткое, возможен разрыв по месту спайки. Напряжение снимают компенсаторами различных видов: кольцевыми и похожими по конфигурации на Z, Г, П. Полипропиленовые трубопроводы нельзя монтировать плотно в углу – необходимо небольшое расстояние, чтобы труба свободно ходила при расширении.

</index>

Ремонт, перепланировка или обустройство санузла «с нуля» всегда требуют работы с инженерными коммуникациями. Речь может идти о демонтаже старых трубопроводов с последующей установкой новых или только о прокладке системы, но в любом случае разводка труб в ванной должна быть выполнена грамотно и качественно.

Можно доверить эту работу профессионалам, которые легко справятся с такой задачей. Однако при желании домашний мастер может выполнить разводку самостоятельно, что позволит ему сэкономить средства на оплату услуг сантехников. Как правильно выполнить все операции? Будем разбираться.

С чего начать?

Для начала нужно определиться, какое сантехническое оборудование нужно разместить в ванной и туалете или в совмещенном помещении, если предполагается именно такое решение. После чего выяснить, какие именно инженерные коммуникации должны быть подведены к каждому из приборов.

На практике это выглядит так:

• Унитаз. Подводим канализацию и холодную воду.
• Биде. Подключается холодная и горячая вода, канализация.
• Душевая кабина или ванна. Подводится горячая и холодная вода и канализация.
• Раковина-умывальник. Подключаем холодную и горячую воду, канализацию.
• Стиральная машина. Подводится холодная вода и канализация.

Определившись с количеством и видом сантехнического оборудования, можно приступать к разработке схемы разводки.

Так выглядит правильно выполненная разводка труб в ванной. Все коммуникации скрыты в стенах

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Определяем способ монтажа

Практика показывает, что разводку коммуникаций в санузле можно организовать тремя способами.

Способ # 1: Открытый

Предполагает прокладку магистралей поверх стен и пола. Используется при нежелании или невозможности прокладки труб в стенах. Главное достоинство – возможность постоянного контроля за состоянием трубопровода и легкий доступ к нему в случае возникновения аварийной ситуации. Кроме того, стоимость такой конструкции на порядок ниже и монтаж намного проще.

Однако внешний вид трубопровода, смонтированного открытым способом, оставляет желать лучшего. Неэстетичные коммуникации портят интерьер санузла. Поэтому их по возможности стараются замаскировать всевозможными экранами и коробами из гипсокартона или пластика и размещают на самых малозаметных участках помещения.

Кроме того, открытые коммуникации могут быть по неосторожности повреждены.

Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Способ # 2: Закрытый

Трубы и соединения укладываются внутри стен, наружу выводятся только фитинги, к ним подключается сантехническое оборудование. Метод запрещен для использования на несущих стенах, которые нельзя штробить. Закрытый способ монтажа не нарушает оформление комнаты, поскольку инженерные коммуникации скрыты под облицовкой.

Кроме того, по неосторожности повредить такую магистраль невозможно. Однако, процесс монтажа и подготовки к нему намного сложнее, чем при проведении открытой укладки.

Согласно строительным нормам элементы системы перед монтажом помещаются в специальную обсадную трубу, после чего укладываются в заранее подготовленные каналы, вырубленные внутри стен. После того, как магистраль будет уложена, стены заделывают и выравнивают, сохраняя плоскость.

Значимым недостатком закрытого монтажа можно считать отсутствие контроля за состоянием труб и необходимость в случае аварии демонтажа облицовки над пришедшим в негодность участком трубопровода.

Отверстия в стене после прокладки труб аккуратно заделываются, плоскость полностью выравнивается под финишную отделку

Способ # 3: Комбинированный

Магистрали укладываются поверх стен, после чего маскируются при помощи коробов или фальш-панелей. Сложность такой отделки заключается в том, чтобы проложить канализационные и водопроводные трубы достаточно близко, что позволит впоследствии закрыть их декором.

Кроме того, нужно хорошо продумать вид отделки, которая должна вписаться в оформление санузла и не загромождать его. Для маскировки труб чаще всего используются профилированные короба из гипсокартона, всевозможные пластиковые декоративные элементы или плитка.

Укладываем трубы без ошибок

Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.

Монтаж водопроводной системы

Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.

Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.

Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.

Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.

После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.

Особенности прокладки труб к полотенцесушителю

Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.

Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.

При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.

Прокладку водопровода начинаем с монтажа запорной арматуры, фильтров грубой очистки и приборов учета

Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.

Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла. Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки.

Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм. Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно.

Укладываем канализационную магистраль

Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.

С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.

Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.

Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».

Иначе при одновременном сливе из двух устройств может произойти «затор».

Прежде, чем отрезать деталь, точно отмечаем нужный размер и намечаем линию отреза. Режем точно под прямым углом

Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.

После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.

Только тогда результат порадует безупречной многолетней службой!

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

• Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
• Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Пластик – идеальный вариант не только для детских игрушек, тазиков и кухонной утвари, но и для… труб. Сегодня из такого материала изготавливают качественные элементы водопровода. Они по многим параметрам превосходят железных «коллег»: весят меньше, стоят дешевле (примерно в 2-3 раза), не подвержены образованию коррозии, легко монтируются, не требуют навыков работы со сварочным аппаратом в процессе установки. Эксперты уверены, водопровод из пластика прослужит лет 50 без нареканий. Монтаж пластиковых труб для водопровода своими руками сможет осуществить и непрофессионал. Главное, определиться с диаметром труб для монтажа, приобрести паяльник и дополнительные части, необходимые для эксплуатации конструкции.

Дело – труба: выбираем правильно

Перед выполнением соединения пластиковых труб важно подготовить все необходимые материалы и инструменты для монтажа. К ним относятся:

• непосредственно трубки;
• соединения – фитинги;
• краны;
• паяльник;
• резак.

При выборе труб для монтажа немаловажную роль играет цель, для которой они приобретаются. Если нужно проложить водопроводную систему, где будет циркулировать горячая и холодная вода под большим давлением, то лучше купить металлопластиковые запчасти. Если необходимы для доставки в дачный дом, например, холодной воды из колодца под маленьким давлением, то можно использовать ПВХ-трубы.

Трубы ПВХ считаются очень слабыми, их можно использовать, если давление – низкое

Все пластиковые патрубки для монтажа разделяют на следующие типы по переносимому ими давлению:

• ПЭВД созданы для высокого давления (подходят для горячей и холодной воды, используются в любом месте);
• ПЭСД – для среднего (подходят для дач и частных домов, напор не должен быть сильным);
• ПЭНД – для низкого (предназначены для дачных участков, вода внутри проходит под очень слабым напором).

Также пластиковые трубки различаются по добавляемым к пластику в процессе изготовления материалам. В зависимости от добавки патрубки бывают:

• Полиэтиленовые. Очень хрупкие и малопрочные. Могут применяться для системы полива на огороде или в саду. Главное, правильно утеплить их. В землю такие детали лучше не закапывать. Они вряд ли выдержат подобную нагрузку.
• Полипропиленовые. Не самые прочные, зато абсолютно устойчивые к образованию плесени, грибка и ржавчины внутри. Поэтому такие часто используют для снабжения чистой холодной питьевой водой.

  Полипропиленовые трубы чаще всего используются для доставки чистой питьевой воды к потребителям – эти агрегаты способны самоочищаться

• Армировано-полипропиленовые. Внутри имеется слой из металла или стекловолокна. Его наличие позволяет после соединения пустить по системе горячую воду. Запрещается сгибать детали, они могут повредиться.
• Поливинилхлоридные. Предполагается использование на даче. Такие пластиковые патрубки способны выдержать горячую и холодную воду, но не способны работать с большим давлением, которое обычно имеется в частных домах и квартирах.
• Металлопластиковые – лучше остальных подходят для создания полноценной водопроводной системы в частном жилом доме или в стенах квартиры. Основа – металл, на которую снаружи и изнутри «надет» пластиковый кожух. Абсолютно не подвержена коррозии, служит от 50 лет и более.

Какой размер патрубка ПВХ выбрать для соединения? Для самостоятельного изготовления водопроводной магистрали подойдут следующие размеры:

• 110 мм;
• 160 мм;
• 200 мм.

Если планируется более 5 потребителей в системе водообеспечения (водопроводные краны, стиральная машинка, посудомоечная машинка, биде; умывальник), то целесообразно выбрать диаметр в 10 сантиметров. Если в помещении будет только один кран, например, то подойдет 5-сантиметровый диаметр.

Чем больше потребителей в водосистеме, тем толще должны быть сами трубы и наоборот

Средний ценник на пластиковую «спицу» – 300 рублей за метр. Среди производителей зарекомендовали себя:

• Heisskraft;
• Wavin;
• Banninger;
• Aquatech;
• Wefatherm.

Соединения-фитинги для монтажа должны быть изготовлены из металлопластика. Только в таком случае они будут работоспособными и надежными. Диаметр соединения должен быть на 1-2 миллиметра больше диаметра самой трубки, чтобы последняя смогла полностью войти в фитинг. Хорошие соединения производят те же компании, которые занимаются выпуском основных деталей системы.  Цены колеблются от 150 до 500 рублей. Дороже стоят соединения-тройники, к которым можно подключить сразу несколько потребителей.

Немаловажен для соединения пластиковых водопроводных труб специальный паяльник для монтажа. Сантехники часто называют его утюгом для соединения. Это приспособление скрепляет трубы ПВХ и фитинги между собой в течение нескольких секунд. Представляет собой кольцо, которое надевают на часть водопроводной магистрали, требующей соединения. Из-за критически высокой температуры пластик на деталях плавится и скрепляется, затем остывает на «свежем» воздухе.

Самый простой агрегат стоит около 1500 рублей. Надежной считается продукция от «Диолд», «Сплав», «Кандан». На устройстве обязательно должен быть индикатор. Он покажет, нагрет ли утюг, готов ли он к сварке.

Не нужно покупать слишком дорогой утюг для сварки труб, это лишняя трата денег. Все они работают одинаково

Особые ножницы для резки можно не приобретать. Для такой цели подойдет строительный ножик, имеющийся у любого домашнего мастера.

Важно: чтобы порезать трубки ПВХ для соединения, их не требуется нагревать утюгом или любым другим способом.

О выборе патрубков и других запчастей вы узнаете из следующего видеоролика.

<center>

Водотрубы ПВХ на бумаге: рисуем схемы для монтажа

Рисование схем для монтажа – немаловажная часть работы по установке труб из пластика. Подробный план позволит точно рассчитать метраж, определить места соединений, не переплачивать за лишнее.

Если вы намерены заменить старую водопроводную конструкцию на новую, составьте схему текущего расположения водотруб в квартире или доме.

Пример водопроводного чертежа представлен ниже. Его можно брать за основу или использовать как образец при рисовании собственной схемы.

Этот чертеж представляет собой схему водоснабжения жилой дачи с большим числом потребителей

Что обязательно должно появиться в плане:

• места соединений;
• краны;
• потребители воды – стиральная машинка, посудомоечная машинка, унитаз и прочие;
• возможные потребители воды.

 Особое внимание уделите возможным потребителям. Это те, которых пока не существует, но они могут появиться. К примеру, вы пока не имеете посудомоечной машинки, но в будущем планируете ею обзавестись. В таком случае на трубе ПВХ требуется сразу сделать дополнительную разводку, чтобы потом не резать уже смонтированное и не вставлять туда переходники и соединители.

Приступаем к монтажу: все по инструкции

Монтаж пластикового водопровода своими руками может проводиться:

• взамен старой конструкции, которая не отвечает современным требованиям и нормам;
• с нуля.

Если вы ликвидируете старую водосистему, то действуйте по такой инструкции:

1. Если вы живете в квартире многоквартирного дома, о своем решении поменять водотрубы ПВХ вы обязаны сообщить в Управляющую компанию. В строго определенное время (которое важно заранее обговорить с представителями УК ЖКК) сантехник перекроет воду по всему стояку, чтобы вы могли безаварийно осуществить задуманное.
2. Если речь идет о частном доме, то доступ воды к зданию надо перекрыть на тот период, пока идет монтаж.
3. Удалите старые трубы вместе с соединениями и другими элементами. От них не должно остаться и следа.
4. Подготовьте новые трубки ПВХ– внутри не должно быть ничего лишнего – пленки, мусора.
5. Следы соединений требуется очистить, зашкурить и обезжирить. Только в таком случае соединительная часть будет прочной и надежной.
6. Водотрубы ПВХ укладывают от стояка к месту размещения потребителя.
7. Работайте с утюгом последовательно, только полностью закончив один шов, переходите к другому. Если вам кажется, что соединение слабое, – приложите к нему паяльник еще раз.
8. Перед пуском водосистемы еще раз визуально проверьте качество швов – они не должны вызывать нареканий.

   Перед пуском системы в работу, убедитесь в прочности и надежности всех стыков и швов

В целом сварка труб из пластика своими руками с помощью утюга не представляет собой ничего сложного и сверхъестественного.   Главное, не забывать о правилах личной безопасности – работать только в термозащитных рукавицах, не варить швы, подставив под них собственное колено или руку. Запрещается трогать нагревательный элемент в процессе эксплуатации. Это непременно приведет к ожогам. Если индикатор на паяльнике сломан, то использование должно быть отложено до тех пор, пока устройство не приведут в порядок.

С нуля прокладывать к водообеспечение еще проще и быстрее, ведь не нужно тратить драгоценные минуты или даже часы на демонтаж.

О монтаже водосистемы расскажет видео, представленное ниже.

Чтоб не передумать: о плюсах пластиковых труб ПВХ

Решиться на установку водопроводной магистрали из пластиковых труб просто. Нужно собрать воедино все достоинства этих элементов, а именно:

• Небольшой вес деталей и элементов.  Чтобы перенести трубы с места на место, не нужно использовать кран или призывать помощников. Всю процедуру по монтажу вполне реально произвести в одиночестве.
• Никакой «горячей» сварки, которая может быть элементарно опасной для жизни и здоровья.
• Собрать магистраль можно за сутки без привлечения профессионалов – это существенная экономия.
• Такая водосистема прослужит дольше, чем металлическая.
• Внутри не образуется ржавчина, наносящая вред воде и, следовательно, человеку.
• Трубки из пластика не нагреваются слишком сильно, низкая травмоопасность; их можно монтировать, не закрывая коробом из гипсокартона (закрепленного саморезами), или располагая в стены.
• Это достаточно дешево и доступно даже при ограниченном бюджете.

В заключение

При монтаже и соединении ПВХ-труб (или других пластиковых элементов) важно правильно рассчитать диаметр и размер требуемого изделия. Это поможет избежать ненужных трат. Поэтому так важно заранее нарисовать схему будущего водопровода. В ней должны найти отражение уже существующие и возможные потребители. Укладывать можно в уже готовом здании или строящемся сооружении.

Пластик способен выдерживать температурные перепады, устойчив к образованию ржавчины. Запрещается сгибать трубы и кидать на них тяжелые предметы.

Сколько воды будет расходовать конкретный трубопровод поможет разобраться наш строительный калькулятор.

Опубликовано: 31.07.2017

Поделиться:Используемые источники:

• http://okanalizacii.ru/santeh_vodoprov/vnutrennij/vodoprovod-iz-polipropilena-svoimi-rukami.html
• https://vodasovet.ru/vodoprovod/montazh-polipropilenovyh-trub
• https://vannapedia.ru/rmnt/truby/razvodka-trub-v-vannoj.html
• https://stroimdom44.ru/kak-smontirovat-vodoprovod-iz-plastikovyx-trub/
