Разводка схемы системы отопления в многоквартирном доме

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

• Однотрубная.
• Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

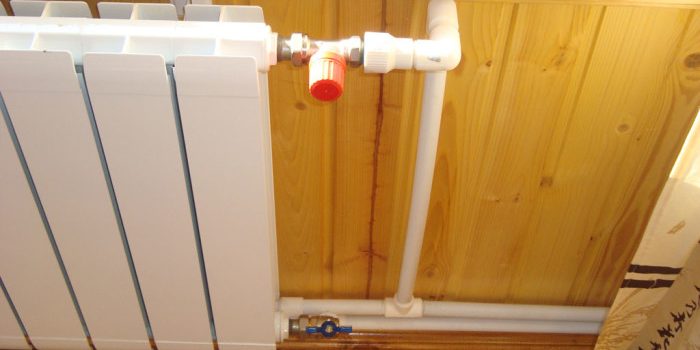

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Выбирая новую недвижимость, потенциальные покупатели в первую очередь стараются обращать внимание на квадратуру и планировку квартир, внешний вид дома, а также его удаленность от центра. А о том, какая предусмотрена схема системы отопления в многоквартирном доме, задумывается не каждый, и совершенно напрасно, ведь от этой особенности будет зависеть не только тепло, но и стоимость обслуживания оборудования, а также текущие расходы по оплате тарифов.

1 Виды отопления в многоэтажных домах</span></h2>

В настоящее время применяются три основные схемы системы отопления жилого дома, которые зависят от многих внешних и внутренних факторов: центральное, автономное и индивидуальное.

Выбирая оптимальный вариант отопления, следует ознакомиться с основными его характеристиками. Речь идет о следующих особенностях:

• Центральное отопление, для которого характерно последовательное обслуживание сразу несколько домов или целых кварталов от одной котельной. Как правило, применяется в старом жилищном фонде, и чаще всего такую систему можно встретить в типовых панельных и кирпичных пятиэтажных и девятиэтажных домах.
• Автономное отопление. В этой схеме предусмотрено обслуживание всех квартир одного дома от отдельно стоящей котельной (в старом жилфонде эту роль выполняют кочегарки) или же бойлерной, расположенной на самом верхнем этаже. Последний вариант чаще всего можно встретить у застройщиков жилья комфорт- и бизнес-класса.
• Индивидуальное отопление, которому свойственно расположение газового котла и индивидуальной разводки от него в каждой квартире многоэтажного дома, благодаря чему жильцы могут сами регулировать начало и конец отопительного сезона, а также уровень обогрева собственного жилища.

Каждый из перечисленных вариантов имеет свои преимущества и недостатки, поэтому ознакомление с их особенностями также является крайне желательным перед приобретением недвижимости.

‘ >Как подают отопление в многоквартирном доме…РекомендуемУстановка автономной системы отопления в многоквартирном доме

2 Основные плюсы и минусы</span></h2>

К примеру, центральное отопление хорошо тем, что жильцам многоэтажки не приходится заботиться и следить за состоянием оборудования в котельной. Кроме того, тарифная система в этом случае определяется по формулам, разработанным на законодательном уровне и, как правило, платить за тепло приходится немного меньше, чем в домах с другими схемами разводки.

В то же время не обходится и без явных недочетов, ведь жильцы домов, запитанных от центральных котельных и кочегарок, не имеют возможности самостоятельно переносить начало и конец отопительного сезона, и нередко им приходится мерзнуть в межсезонье или, напротив, спать с открытыми окнами. Кроме того, первые дома от централизованных котелен получают больше тепла, так как фактически находятся на подаче, в то время как в самых удаленных типовых многоэтажках температура может опускаться до критических отметок, и исправить эту ситуацию поможет только переход на автономное отопление, оформить разрешение на которое не так уж просто.

Автономный обогрев, когда весь дом отапливается от одной котельной, также имеет свои плюсы и минусы. В таких случаях решение о начале или конце отопительного сезона принимается коллективно, и в этом процессе могут участвовать все жильцы дома. Это, конечно, лучше, чем вообще никак не влиять на график подачи тепла, что можно наблюдать в домах с централизованным отоплением, однако хозяева квартир с индивидуальной подачей имеют еще большие возможности, самостоятельно корректируя этот процесс без какого-либо участия соседей или ОСМД.

К недостаткам такой схемы можно отнести более высокие тарифы, определяемые застройщиками, а также дополнительные расходы на содержание, ремонт и замену оборудования в котельной, которые возлагаются на плечи инвесторов. Помимо прочего, крышное размещение котельной является не очень хорошим решением для хозяев квартир, расположенных на верхних этажах, так как даже самая лучшая звукоизоляция не является стопроцентной защитой от шума генераторов и компрессорных установок.

Может показаться, что идеальной системой отопления 9-этажного панельного дома или новостроя является индивидуальная схема, когда в каждой квартире размещается электрический или газовый двухконтурный котел и кольцевая разводка, но это не совсем так. Да, безусловно, здорово, когда можно самому включать или выключать отопление, выставлять его на минимум во время своего отсутствия (такая же возможность предусмотрена и при подключении к автономной котельной при наличии счетчиков и регуляторов в квартире) и разводить от котла горячее водоснабжение с системой теплых полов и полотенцесушителей.

Однако есть у этой медали и обратная сторона, ведь если по какой-то причине в МКД прекратится подача электричества и газа или выйдет из строя котел, то хозяевам придется сидеть без горячей воды и других комфортных условий, обеспечиваемых оборудованием автономной системы отопления. Кроме того, им придется ремонтировать любую поломку за свой счет, подыскивая квалифицированных мастеров. Главным же недостатком такого принципа устройства является высокая взрывоопасность газовых котлов, со всеми вытекающими отсюда рисками и потенциальными последствиями.

Что же касается запуска системы, то сейчас практически все многоквартирные дома работают на газовых или электрических котельных, использующих воду в качестве единственного теплоносителя, в то время как паровые установки встречаются крайне редко, да и то в самых старых казенных постройках, которые все равно рано или поздно переводят на водяное теплоснабжение.

‘ >ЛЕНИНГРАДКА! Самая надежная система отопленияРекомендуемУстановка индивидуального отопления в многоквартирном доме

3 Схемы разводки в высотных постройках</span></h2>

Вне зависимости от новизны постройки, подключения к котельной, а также материала изготовления радиаторов отопления и разводки в современных многоэтажках предусматривается только две схемы врезки в общую или индивидуальную отопительную систему: одно- и двухтрубная. Оба варианта также имеют свои достоинства и недостатки, которые необходимо учитывать при приобретении жилья или переделывании внутридомовой разводки.

‘ >Лучевая система отопленияРекомендуемБалансировка системы отопления в частном доме

3.1 Особенности одно- и двухтрубной систем</span></h3>

Однотрубная система отопления в многоэтажном доме представляет собой одиночный стояк, обеспечивающий как подачу горячей воды в радиаторы, так и прием возвращающейся из них обратки. Эта схема является самой простой и экономичной, однако эта простота чревата серьезными недостатками, которые заключаются в невозможности регулирования показателей теплоотдачи отдельных радиаторов. Кроме того, в самой удаленной от стояка или котла батарее всегда наблюдается низкая температура воды, в результате чего в комнате ее установки воздух будет более холодным и влажным.

Двухтрубная система имеет по сравнению с однотрубной массу преимуществ, кроме одного, который заключается в более дорогой установке разводки, требующей в два раза большего количества труб, переходников, креплений и других соединительных элементов. Но это вовсе не повод для того, чтобы выбирать однотрубное подключение, ведь все физические и денежные затраты будут полностью компенсированы высокой эффективностью системы отопления.

Так, возможность параллельного подключения каждого радиатора к трубе подачи и обратки позволяет устанавливать на них тепловые регуляторы. Кроме того, тепловые потери в этом случае будут намного ниже, особенно если хозяева выберут оптимальный способ подключения отопительных приборов, которых также существует несколько видов.

‘ >Схема отопления Подключение батарей и радиаторов отопления Однотрубная двухтрубная система отопления

3.2 Типы подключения радиаторов</span></h3>

В настоящее время практикуется два варианта подключения отопительных приборов: нижний и боковой, причем последний из них включает в себя еще несколько подвидов. Самым простым считается монтаж нижнего типа, правда он имеет массу недостатков, среди которых следует выделить высокие тепловые потери. Из-за этой особенности такую установку не рекомендуется делать в системе отопления многоквартирного дома, схема которой предусматривает естественную подачу воды (без дополнительного давления).

Кроме того, врезка в нижние патрубки радиаторов становится возможной только в том случае, если под ними достаточно места, иначе мастеру придется приложить максимум усилий для того, чтобы выполнить ее без серьезных погрешностей. С боковой разводкой также придется повозиться, особенно если по проекту предусматривается подключение к двухтрубной системе, правда, результат полностью оправдает себя, но только при условии выбора оптимальной схемы врезки.

Всего же существует три варианта бокового подключения:

• Диагональный, для которого свойственна врезка подачи в верхнее отверстие батареи с обраткой, выходящей из нижнего отверстия противоположной боковины, или зеркальная схема с входом через низ и выходом через верх. В итоге образуется своеобразный зигзаг, благодаря которому вода проходит через все секции радиатора, давая максимальную теплоотдачу. При этом есть смысл подключать отопительные приборы по диагональной схеме только в том случае, если они включают в себя большое число секций (не менее 12).
• Односторонний. Считается оптимальным в случае, если батарея расположена в непосредственной близости от стояков и чаще всего такую схему можно наблюдать в типовых многоэтажках старого образца. Эффективность работы радиаторов при таком типе подсоединения также достаточно велика, и обычно она уступает диагональной врезке не более чем на 2 процента. При желании отопительные приборы можно оснащать регуляторами и запорными кранами Маевского, позволяющими перекрывать подачу воды для проведения ремонтных работ. В то же время односторонний тип врезки подходит для небольших радиаторов (до 10 секций в «гармошке»), иначе последние из них будут оставаться холодными.
• Седельный, или нижний, тип бокового подключения применяется в самых крайних случаях, когда того требуют особенности планировки жилых помещений. Так, при врезке седельного типа трубы можно пропускать через пол, выполняя скрытое кольцевание, учитывая, что тепловые потери могут достигать значительных отметок (до 12−14%). Ситуацию спасет насосная подача воды по магистральной системе отопления многоквартирных домов, схемы которых могут отличаться друг от друга, поэтому седельное подключение категорически не рекомендуется применять при естественной циркуляции.

В современных многоквартирных домах все чаще применяется особая схема разводки, которая именуется лучевой. В этом случае становится возможной максимальная автономизация всех радиаторов отопления друг от друга за счет их параллельной врезки. При этом вся разводка проводится через пол, благодаря чему удается полностью освободить стены квартиры от неэстетичных труб.

‘ >Двухтрубная система отопление сравнение вертикальной и горизонтальной

3.3 Перенос или замена батарей</span></h3>

Многие хозяева грешат тем, что выполняют несанкционированные ремонтные работы в доме, хотя делать этого нельзя. И для того чтобы заменить старый или неисправный отопительный прибор на новый или поменять разводку, необходимо оставлять запросы в соответствующих инстанциях и получать разрешение на проведение таких работ. После получения разрешения можно приступать к демонтажу и установке нового прибора, который предполагает следующий порядок действий:

1. 1. В первую очередь необходимо перекрыть запорные вентили и слить все остатки воды из батареи. Такой прием позволит осуществить ремонт или демонтаж радиатора без отключения стояка или всей системы в целом.
2. 2. Материал изготовления отопительного прибора и количество секций в нем выбирается в зависимости от этажа и расчета его тепловой мощности.
3. 3. Следующий этап предполагает установку счетчиков, запорных вентилей и всех необходимых соединений, выбор которых напрямую зависит от материала изготовления, диаметра стояков и основной разводки.
4. 4. Монтаж новой батареи выполняется под небольшим углом, противоположным подаче, ведь только тогда самые крайние секции также будут оставаться теплыми за счет того, что вода будет не только входить, но и задерживаться в них.

Если же хозяину не хватает необходимых навыков для выполнения таких работ, то лучше доверить выполнение поставленной задачи квалифицированным специалистам, которые смогут быстро все устроить, в кратчайшие сроки решив даже самые сложно выполнимые задачи.

Фото Содержание статьи:

Во время проектирования профессиональных систем отопления необходимо учитывать все факторы – как внешние, так и внутренние. В особенности это касается схем теплоснабжения для многоквартирных зданий.  Чем особенна система отопления многоэтажного дома: давление, схемы, трубы. Сначала нужно разобраться со спецификой ее обустройства.

Особенности теплоснабжения многоэтажных домов

Схема отопления многоэтажного дома

Автономное отопление многоэтажного дома должно выполнять одну функцию – своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды – котлами.

Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:

• Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
• Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
• Контрольно-регулирующая аппаратура. Ее функция – изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специальными проектными бюро и должна соответствовать текущим нормативным требованиям.

Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.

Разводка труб в многоэтажном доме

Виды разводок труб в многоэтажном доме

Для нормальной работы теплоснабжения здания необходимо знать его основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? Согласно нормативам эти характеристики должны иметь следующие значения:

• Давление. Для зданий до 5-ти этажей – 2-4 атм. Если же количество этажей девять – 5-7 атм. Разница заключается в напоре горячей воды для ее транспортировки на верхние уровни дома;
• Температура. Она может варьироваться от +18°С до +22°С. Это относится только к жилым помещениям. На лестничных площадках и нежилых комнатах допускается снижение до +15°С.

Определив оптимальные значения параметров можно приступать к выбору разводки отопления в многоэтажном доме.

Она во многом зависит от этажности здания, его площади и мощности всей системы. Также учитывается степень теплоизоляции дома.

Разница давления в трубах на 1-м и 9-м этажах может составлять до 10% от нормативного. Это нормальная ситуация для многоэтажного дома.

Однотрубная разводка отопления

Виды однотрубного отопления

Это один из экономных вариантов организации теплового снабжения в здании с относительно большой площадью. Впервые массово однотрубная система отопления многоэтажного дома стала применяться для «хрущевок». Принцип ее работы заключается в наличии нескольких распределительных стояков, к которым происходит подключение потребителей.

Подача теплоносителя происходит по одному контуру труб. Отсутствие обратной магистрали значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако при этом ленинградская система отопления многоэтажного дома имеет ряд недостатков:

• Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котла или коллекторного узла). Т.е. возможны варианты, когда у потребителя подключенного раньше по схеме, батареи будут горячее, чем у следующих по цепочке;
• Проблемы с регулировкой степени нагрева радиаторов. Для этого на каждом радиаторе нужно делать байпас;
• Сложная балансировка однотрубной системы отопления многоэтажного дома. Она осуществляется с помощью терморегуляторов и запорной арматуры. При этом сбой системы возможен даже при незначительном изменении входных параметров – температуры или давления.

В настоящее время установка однотрубной системы отопления многоэтажного дома новой постройки встречается крайне редко. Это объясняется трудностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых зданиях хрущевского проекта количество распределительных стояков в одной квартире может доходить до 5-ти. Т.е. на каждый из них необходимо устанавливать счетчик учета потребления энергоносителя.

Правильно составленная смета на отопление многоэтажного дома с однотрубной системой должна включать в себя не только затраты на техническое обслуживание, но и модернизацию трубопроводов – замену отдельных компонентов на более эффективные.

Двухтрубная разводка отопления

Двухтрубная схема распределения горячей воды

Для повышения эффективности работы лучше всего устанавливать двухтрубную систему отопления многоэтажного дома. Она также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратную трубу.

Ее главным отличием является наличие второго контура, выполняющего функцию обратной магистрали. Он необходим для сбора остывшей воды и ее транспортировки к котлу или в тепловую станцию для дальнейшего нагрева. Во время проектирования и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома подобного типа:

• Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали в целом. Для этого необходимо установить смесительные узлы;
• Для выполнения ремонта или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть поступление в отдельный контур отопления;
• Низкая инерционность. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю нужно ждать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.

Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Оно должно обеспечить поднятие теплоносителя на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы уменьшить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.

Перед приобретением радиаторов нужно узнать по схеме отопления жилого многоэтажного дома ее характеристики – давление и температурный режим. Основываясь на этих данных выбираются батареи.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения. Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего – газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм., что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Параметры	Централизованное	Автономное
Первичные затраты на обустройство	Низкие – монтаж элеватора.	Высокие – котлы, группа безопасности и контроля.
Затраты на теплоноситель	Высокие тарифы	Возможность регулирования параметров теплоносителя
Качество работы	Низкое – перебои, скачки давления температуры	Высокое при установке контролирующего оборудования
Обслуживание	Небольшие затраты	Средняя стоимость

Исходя из вышесказанного для многоквартирного дома предпочтительнее выбирать автономную систему теплоснабжения. Однако необходимо обратить особое внимание на характеристики котлов и профессиональное составление схемы отопления.

В видеоролике показан принцип работы отопления многоэтажного дома:

Для обеспечения потребностей в отоплении жителей высотных зданий, хорошо подходят централизованные системы теплоснабжения. Централизованное теплоснабжение предполагает передачу подогретого теплоносителя из котельной по сети подведенных к многоэтажному дому изолированных труб. Централизованные котельные обладают достаточным КПД и дают возможность совмещать низкие эксплуатационные расходы и приемлемые показатели эффективности теплоснабжения многоэтажных домов.

Но для того, чтобы эффективность центрального теплоснабжения находилась на должном уровне, схема отопления в многоквартирном доме составляется профессионалами своего дела – инженерами-теплотехниками. Основополагающие принципы, по которым проектируется схема отопления дома, состоят в том, чтобы добиться максимальной эффективности обогрева при минимальной затрате ресурсов.

Подрядчики и строители заинтересованы в том, чтобы обеспечить владельцев квартир надежной и продуктивной системой теплоснабжения, поэтому схема отопления многоэтажного дома разрабатывается с учетом актуальной стоимости теплоресурсов, показателей тепловой отдачи отопительных приборов, их энергоэффективности и оптимальной последовательности подключения к контуру.

Особенности обогрева многоэтажных домов

Любая схема отопления многоквартирного дома кардинально отличается от способа и последовательности подключения отопительных приборов в частных домах. Она имеет более сложную структуру и гарантирует то, что даже в лютые морозы жители квартир на всех этажах будут обеспечены теплом и не столкнутся с такими неприятностями, как завоздушенные радиаторы, холодные пятна, протечки, гидроудары и промерзшие стены.

Грамотно составленная система отопления многоквартирного дома схема для которой разрабатывается индивидуально, гарантирует что внутри квартир будут поддерживаться оптимальные условия.

В частности, температура зимой будет на уровне 20-22 градусов, а относительная влажность составит около 40%. Для достижения подобных показателей важна не только схема принципиальная отопления, а и качественно выполненная изоляция квартир, препятствующая выходу тепла на улицу через щели в стенах, кровле и оконных проемах.

Разработка схемы

На начальном этапе над разработкой схемы отопления трудятся специалисты-теплотехники, который проводят ряд расчетов и добиваются одинаковых показателей эффективности системы обогрева на всех этажах строения. Ими составляется аксонометрическая схема системы отопления, используемая в дальнейшем монтажниками. Корректно проведенные специалистами расчеты гарантируют, что для спроектированной системы отопления будет характерно оптимальное давление теплоносителя, которое не приведет к гидроударам и перебоям в работе.

Включение в схему отопления элеваторного узла

Подготовленная теплотехниками схема центрального отопления многоквартирного дома, предполагает, что в радиаторы, расположенные в квартире будет поступать теплоноситель приемлемой температуры. Однако на выходе из котельной температура воды может превышать 100 градусов. Чтобы добиться охлаждения теплоносителя путем подмешивания холодной воды, производится соединение обратки и подающей магистрали элеваторным узлом.

Разумная схема элеватора отопления позволяет узлу выполнять ряд функций. Главной функцией узла является непосредственное участие в процессе теплообмена, поскольку горячий теплоноситель, попадая в него, дозируется и смешивается с инжектируемым теплоносителем из обратки. В итоге, узел позволяет добиться оптимальных результатов в вопросах смешивания горячего теплоносителя из котельной и остывшей воды из обратки. После этого подготовленный теплоноситель оптимальной температуры подается в квартиры.

Конструктивные особенности схемы

Эффективная система отопления в многоквартирном доме схема которой требует грамотных расчетов, подразумевает и использование множества других конструктивных элементов. Сразу после элеваторного узла в систему отопления интегрируются специальные задвижки, регулирующие подачу теплоносителя. Они помогают контролировать процесс отопления всего дома и отдельных подъездов, однако доступ к этим приборам имеют лишь сотрудники обслуживающих коммунальных предприятий.

В схеме отопления помимо тепловых задвижек используются и более чувствительные приборы для регулировки и настройки отопления.

Речь идет о приборах, повышающих производительность отопительной системы и позволяющих добиться максимальной автоматизации процесса обогрева дома. Это такие устройства, как коллекторы, терморегуляторы, автоматика, теплосчетчики и пр.

Разводка трубопровода

В то время как теплотехниками обсуждается оптимальная схема отопления дома центрального отопления, поднимается вопрос грамотной разводки трубопровода в доме. В современных многоэтажных домах схема разводки отопления может быть реализована по одному из двух вероятных шаблонов.

Однотрубное подключение

Первый шаблон предусматривает однотрубное подключение с верхней или нижней разводкой и является наиболее используемым вариантом при оборудовании отопительными приборами многоэтажных домов. При этом расположение обратки и подачи не является строго регламентированным и может варьироваться в зависимости от внешних условий – региона, в котором построен дом, его планировки, этажности и конструкции. Непосредственное направление движения теплоносителя по стоякам также может изменяться. Предусмотрен вариант движения подогретой воды по направлению снизу-вверх или сверху-вниз.

Однотрубное подключение отличается простым монтажом, доступной стоимостью, надежностью и продолжительным сроком эксплуатации, однако при этом оно имеет и ряд недочетов. Среди них потеря температуры теплоносителя во время движения по контуру и низкие показатели эффективности.

На практике могут использоваться различные приспособления для того, чтобы компенсировать недостатки, коими отличается однотрубная схема отопления лучевая система при этом может стать эффективным решением проблемы. Она рассчитана на использование коллектора, помогающего регулировать температурные режимы.

Двухтрубное подключение

Двухтрубное подключение является вторым вариантом шаблона. Двухтрубная схема отопления пятиэтажного дома (как пример) лишена недостатков, описанных выше, и отличается совершенно другой конструкцией, нежели однотрубная. При реализации данной схемы, подогретая вода из радиатора перемещается не к следующему отопительному прибору в контуре, а сразу попадает в обратный клапан и отправляется в котельную для подогрева. Таким образом, удается избежать потери температуры теплоносителя, циркулирующего по контуру многоэтажного дома.

Сложность подключения, которую предполагает двухтрубная схема подключения батареи отопления в квартире, делает реализацию такого вида обогрева длительным и трудоемким процессом, требующим больших материальных и физических затрат. Обслуживание системы также не отличается дешевизной, но при этом высокая стоимость компенсируется качественным и равномерным обогревом дома на всех этажах.

Среди преимуществ, которые дает двухтрубная схема подключения батарей отопления стоит выделить возможность установки на каждый радиатор в контуре специального прибора – теплосчетчика. Он позволяет контролировать температуру теплоносителя в батарее, и, используя его в квартире, собственник добьется значительных результатов в вопросах экономии средств на оплату коммунальных услуг, ведь он сможет самостоятельно регулировать отопление при необходимости.

Подключение радиаторов к системе

После того, как выбран способ разводки труб, к контуру подключаются батареи отопления схема при этом регламентирует порядок подключения и тип используемых радиаторов. На данном этапе схема отопления трехэтажного дома не будет кардинально отличаться от схемы обогрева высотки.

Поскольку система центрального теплоснабжения отличается стабильной работой, универсальностью и имеет приемлемое соотношение температуры и давления теплоносителя, то схема подключения радиаторов отопления в квартире может подразумевать использование батарей из различных металлов. В многоэтажных домах могут использоваться чугунные, биметаллические, алюминиевые и стальные радиаторы, которые дополнят систему центрального отопления и предоставят владельцам квартир возможность проживать в комфортных температурных условиях.

Заключительный этап работ

На последнем этапе производится подключение радиаторов, при этом их внутренний диаметр и объем секций рассчитывается с учетом типа подачи и скорости остывания теплоносителя. Поскольку централизованное отопление представляет собой сложную систему взаимосвязанных компонентов, то произвести замену радиаторов или ремонт перемычек в конкретной квартире довольно сложно, ведь демонтаж какого-либо элемента способен вызвать перебои в работе теплоснабжения всего дома.

Поэтому владельцам квартир, использующим для обогрева центральное отопление, не рекомендуется самостоятельно проводить какие-либо манипуляции с радиаторами и системой трубопроводов, поскольку малейшее вмешательство может обратиться в серьезную проблему.

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.

<index>

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальная и вертикальная;
• прямоточная — теплоноситель течет в одном направлении по обеим трубам;
• тупиковая — горячая и остывшая вода движется в разных направлениях;
• с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

</index>

Похожие статьи

Когда требуется использование гребенки для водыКак рассчитывать объем теплоносителя в системе отопленияРазводка отопления частного дома своими рукамиПодобор незамерзающей жидкости для систем отопления

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Используемые источники:

• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• https://oventilyacii.ru/otoplenie/razvodka-shemy-sistemy-otopleniya-v-mnogokvartirnom-dome.html
• https://strojdvor.ru/otoplenie/otoplenie-v-dome/osobennosti-sistem-otopleniya-mnogoetazhnogo-doma-obzor-sxem-truboprovodov-parametrov-teplonositelya-avtonomnogo-i-centralizovannogo-teplosnabzheniya/
• http://spetsotoplenie.ru/otoplenie-mnogokvartirnyh-domov/ustrojstvo-otopleniya-v-detalyah/sistema-otopleniya-v-mnogokvartirnom-dome-shema-podklyucheniya-i-osobennosti.html
• https://x-teplo.ru/otoplenie/sistemy/sxema-dvuxtrubnoj-s-nizhnej-razvodkoj.html
