Разводка сантехники и прокладка труб – от схемы до монтажа своими руками

Мероприятия квартирного капитального ремонта сложно представить без замены систем инженерных сетей как подводящих, так и внутренних. В полной мере это относится и к водоподводящим коммуникациям – меняются, как минимум, межэтажные участки стояков, а также разводка водопровода в квартире. При этом еще до начала монтажа трубопроводов важно не только определиться с типом выбираемого для них материала, требуемыми диаметрами, но и знать правила их прокладки, тонкости сборочных моментов. Монтаж труб должен осуществляться с учетом технических и габаритных характеристик устанавливаемой сантехники, рекомендаций по обустройству мест её размещения (санузлов, кухонь) и использованию вспомогательного оборудования, принадлежностей, аксессуаров.

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Составление схемы разводки водопровода, что учитывать?

Проект санузла квартиры, нарисованный на листке бумаги от руки либо составленный профессионалом, всегда учитывает не только размещение сантехнических приборов, но и способы их подключений, схемы, методы прокладки подводящих и отводящих веток. В связи с этим, не зависимо от того – своими силами монтируете коммуникации или нанимаете сторонних сантехников, необходимо понимать основополагающие моменты, сборки трубной разводки.

Что сантехники называют точкой?

При расчете стоимости работы вокруг этого определения часто возникает недопонимание между подрядчиком и заказчиком. Поэтому оперируя формулировкой «цена за точку» выясните, что в неё входит, а также оцените общую сметную стоимость всей работы по реконструкции коммуникаций.

 Загрузка …

Логичным является то, что фиксированная цена может быть для некоторых стандартных условий разводки водопровода в среднестатистической квартире. В неё будет входить подвод или отвод воды от места подключения сантехнического прибора – установленный кран локального использования или приемный патрубок канализационного слива в ванной либо ином помещении.

Обратите внимание! Установка самой сантехники не может входить в стоимость обустройства точки. Есть большая разница между трудоемкостью подключения, например, стиральной машины и гидромассажной ванны. Поэтому оплата таких операций рассчитывается отдельно, обычно как процент от ценника изделия.

Некоторое оборудование (стиральная или посудомоечная машина) имеет только одну подпитку, являясь одинарной точкой по воде. Если подвода два от холодной (ХВ) и горячей (ГВ) воды (бойлер, смеситель), то это двойная точка. Большие протяженности прокладки труб, сложные или скрытые разводки, прочие особые условия дополнительно увеличивают себестоимость работ, которая прибавляется к цене за точку.

Типы трубных разводок

Доставка воды к конечному потребителю от стояка либо иного магистрального трубопровода осуществляется посредством одного из трех типов водопроводной разводки: коллекторной, тройниковой (последовательной) или с проходными розетками.

Розеточный способ больше годится для уличных быстроразъемных подключений, например для полива, поэтому применяется для прокладки локальных коммуникаций в отдельных частных домах либо «клубниках» на несколько квартир.

Проходная разводка водопровода.

Коллекторная разводка

Идеальное решение для крупногабаритных квартир, особенно при наличии одного стояка с удаленными друг от друга местами водоразбора. Обеспечивает наилучшие напорно-расходные показатели для каждого санитарно-технического прибора. Они все подключаются на свои обособленные ветки, берущие начало в коллекторном сантехническом узле.

Коллекторная разводка водопровода.

За счет того, что по пути движения жидкости к точкам конечных потребителей не осуществляется её отбор, напор у всех потребителей будет практически одинаковым. К плюсам такой схемы разводки водопровода в квартире еще можно отнести сосредоточение управляющих кранов, прочей автоматики в одном ревизионном блоке, а также отсутствие лишних соединение на ветках в виде тройниковых отводов.

Существенным недостатком коллекторного способа является его высокая материалоемкость. К тому же, все эти пучки труб уже вряд ли получится красиво уложить открыто. Поэтому подобной независимой прокладке чаще отдают предпочтение, если планируется глубокий капитальный ремонт, чтобы спрятать коммуникации в пол, замонолитив их стяжкой, закрыв коробами или фальшстенами.

Тройниковая разводка

Ранее была практически единственной, но и сейчас не особо сдает своих позиций. Состоит всего из двух веток – холодной и горячей воды, в которые, по пути их прокладки, врезаются отводящие тройники. То есть санитарно-техническое оборудование подключается одно за другим, последовательно.

Тройниковая разводка трубопровода.

Свою популярность способ заслужил благодаря простоте и быстроте монтажа квартирной разводки, а также минимально возможному использованию материала. Тройниковый монтаж годится не только для замены труб на этапе капитального ремонта всего санузла, он также подойдет, если замена вызвана необходимостью срочного обновления аварийных коммуникаций. Ведь аккуратно проложить пару веток, можно и открыто, не нарушая отделки помещения.

Основной недостаток последовательной схемы разводки квартирного водопровода в том, что потребители, подключенные ближе к вводу, всегда находятся в приоритете по отбору воды. При одновременной активации запорной арматуры на различных участках водопитающей ветки, напоры на удаленных точках всегда будут меньше, чем на таких же ближних. Отчасти эта проблема решается посредством монтажа труб с уменьшением их диаметра по мере удаления от стояка, а также закольцовыванием линии саму на себя.

Важно! Подбор диаметров трубопроводов (об этом ниже) должен осуществляться с учетом протяженности ветки, пиковых расходов по точкам, а также ряда других факторов. Подобную задачу по силам решить только расчетными методами либо руководствуясь богатым практическим опытом. Выбирая трубный материал на глазок, можно вместо сглаживания перепадов давления получить обратный эффект.

Что ещё нужно учесть

Задумывая перепланировку квартиры, подразумевающую объединение туалета и ванной комнаты, следует тщательно продумать размещение сантехники. Например, вариативность позиционирования унитаза, зачастую, ограничивается некоторой небольшой областью около фановой трубы. Ведь если его вынести в дальний угол помещения, то он может не вписаться по уклону канализационного отвода. Хотя иногда эту проблему решают, водружая унитаз на пьедестал. Точка подключения потребителя горячего водоснабжения, удаленная от водонагревателя, также не лучшее решение – десятки литров остывшей воды из длинной подводки будут регулярно без толку сбрасываться в канализацию.

Что понадобится кроме труб и фитингов?

Грамотно собранная схема водопроводной разводки должна учитывать не только расположение труб и сантехники в санузле, но включать ряд устройств необходимых для нормального функционирования коммуникаций и оборудования. Обычно их сосредотачивают на участке близком к вводу в квартиру в специальном сантехническом шкафу. К подобным устройствам относят:

• коренную запорную арматуру;
• блоки фильтрации (грубой и тонкой очистки);
• редуцирующие и обратные клапаны;
• приборы учета;
• сторожа-аквастопы.
• коллекторы-распределители, краны, манометры;

Коренной кран (вводная запорная арматура)

Запорная арматура на вводе в квартиру.

Отделяет квартирные сети от домовых – с него начинается прокладка разводящих коммуникаций. У него всего две функции – открыть или перекрыть поток воды. Следовательно, не обязательно переплачивать, покупая боле дорогой вентиль с плавной регулировкой – простого шарового крана вполне достаточно.

Тем не менее, к выбору главного запирающего устройства следует подойти особо ответственно, так как его задача не только обеспечить возможность проведения профилактик или ремонтов на локальной сети, но и оперативно отсекать воду при возникновении аварийных ситуаций. Надежность коренного крана не должна вызывать никаких сомнений. Поэтому не экономьте не его покупке, приобретайте продукцию известных брендов (BUGATTI, FIV, GACOMINI, VALTEC) у надежных продавцов.

Фильтрующие устройства

При сегодняшнем изобилии дорогостоящей сантехнической арматуры и приборов, вопрос о необходимости установки хотя бы минимального комплекта фильтрующих блоков уже не поднимается. Экономия на относительно дешевых системах предварительной водоподготовки, чревата быстрыми износами и поломками более ценных вещей.

К минимальному комплекту можно отнести фильтры грубой (грязевик) и тонкой очистки. Их назначение извлекать из протекающей жидкости взвешенные примеси. Рабочим элементом грязевика служит мелкоячеистая сетка с пропускной способностью, чаще всего, в диапазоне 100-300 мкм. Скапливающиеся загрязнения удаляют, очищая сетчатую вставку. Для этого её извлекают из корпуса устройства либо промывают через соответствующий дренажный штуцер (промывные модели).

Функционирование фильтров тонкой очистки происходит аналогично, только рабочим элементом выступает картридж из полипропиленового волокна или нити. Картриджи позволяют задерживать примеси от 5 мкм до 20 мкм, являясь расходными материалами, которые обновляются после потери пропускной способности.

Кроме обязательных механических фильтров, также рекомендуется комплектация схемы квартирной разводки блоком ГМС. Что это такое? Расшифровывается, как гидромагнитная система, созданная переводить часть примесей в коллоидные взвеси, чтобы затем их можно было осаждать на картридже тонкой очистки. Устройство содержит постоянный магнит, энергонезависимо и не требует обслуживания.

Регулирующие устройства

Первым из них по важности является редуктор давления. Его задача ограничивать давление внутри локальной водопроводной сети до заданной комфортной величины 3-4 бар. Он также помогает защитить санитарно-технические приборы от гидравлических ударов, давление при которых может лавинообразно нарастать до 10-12 бар. Для подстраховки от критических нагрузок, можно дополнительно установить гаситель гидроударов поршневого либо мембранного типа.

Направление потоков жидкости помогают задавать обратные клапаны. Их монтирую не только в сантехническом шкафу, для корректной работы счетчиков, но на входе ХВ в бойлеры. Они препятствуют сливу воды в магистральные трубопроводы при прекращении её подачи. В противном случае, вода вытечет из бойлера, а его ТЭН, включившись «на сухую», быстро сгорит.

Приборы учета

Их тип и способ инсталляции обязательно согласовываются в управляющей компании. Актуализированная редакция СП 30.13330.2012 «Внутренний водопровод и канализация зданий» обязывает размещать приборы учета водопотребления в удобных для обслуживания и контроля местах. При этом необходимо выбирать изделия, допускающие планируемые для них позиционирования в сантехнических узлах или шкафах. Счетчики могут быть рассчитаны на универсальный или только на горизонтальный монтаж. Если же приборы второго типа ставить вертикально, то точность их показаний нарушается.

Окружение устройства также влияет на погрешность его измерений. Так, производители предписывают необходимость наличия прямых патрубков до и после счетчиков для предотвращения образования вихревых потоков, искажающих показания. Рекомендуемые размеры подобных вставок указываются в паспорте конкретной модели прибора. Обычно перед водомером они должны быть длиной не менее 5-ти, а после не менее 3-х диаметров его нормативного проходного сечения.

Комплект для установки счетчиков воды

Рабочая комплектация прибора учета потребляемой воды обязательно включает сетчатый фильтр-грязевик и обратный клапан. Грязевик монтируется после коренного крана, но до счетчика. Его задача обезопасить прибор от механических взвесей. Обратный клапан завершает сборку. Он предотвращает отток воды в стояк, при его опорожнении, тем самым исключается сброс учетных показаний.

Важно! Установка до водомеров кранов или фильтров с промывными штуцерами может вызвать проблемы при постановке их на учет. В крайнем случае, для всех сбросных отверстий должна быть предусмотрена возможность опломбировки.

Аварийные устройства

От аварий на водоподающих коммуникациях не застрахована даже разводка, выполненная по всем правилам из первоклассного материала. Поэтому, чтобы обезопасить имущество своей квартиры от потопов, а также квартир расположенных ниже, в схему включают специальные автоматические устройства для защиты от протечек. Они встречаются двух основных типов – с простым механическим и с электромеханическим приводом.

Прочие вспомогательные устройства сантехнического шкафа

Манометры. Желательно установить минимум пару штук на каждой из веток ХВ и ГВ. Один на вводе в квартиру или после редуктора давления (если есть), второй после фильтра (фильтров).

Манометры в водопроводной разводке в квартире.

По перепаду давлений манометров можно отслеживать степень загрязнений сеток или сменных картриджей. Для инсталляции приборов можно применять специальные тройники, но, зачастую, проще использовать некоторые устройства уже укомплектованные манометрами или имеющие посадочные отверстия под них. Такими устройствами могут быть краны, фильтры, коллекторы, редукторы давления.

Коллекторы-распределители. Их еще называют гребенками. Они являются неотъемлемой частью водопровода, собираемого по коллекторной схеме разводки. Конструктивно гребенки различаются по диаметру присоединения к питающей линии (½», ¾», 1″) и количеству отводов, начиная с двух.

Распределительный коллектор.

Коллекторы могут комплектоваться отсечными шар-кранами или регулирующими вентилями на каждую ветку (в случае с тройниковой системой, краны ставятся непосредственно перед конечными санитарно-техническими приборами). Кроме того на гребенках при желании устанавливаются манометры, редуктора, аварийная автоматика.

Составляем схему

Определившись с типом коммуникационных подключений (коллекторно или последовательно) с теми приборами и устройствами, которые будут в неё включены, приступаем к непосредственной разработке схемы разводки водопровода в квартире. Она поможет правильно рассчитать метраж труб, количество и виды фитингов, вспомогательных деталей на этапе закупок, упростит и сократит время монтажных операций. Напротив, приступая к сборке коммуникаций без их подробного описания, значительно увеличиваются шансы совершать ошибки, которые приводят к переделкам, а также к перерасходу недешевых материалов.

Рисунок 1. Схема водопровода (кликните для увеличения).

Профессионалы, разрабатывая монтажные схемы (рисунок 1), используют определенный нормативный порядок, специальные расчеты. Если у вас есть возможность заказать и оплатить такую работу, то это будет только вам в плюс. На схеме, а она является частью проектной документации на проведение капитального ремонта или реконструкции санузла, будет указана важная для вас информация:

• точки водоразбора с наименованиями приборов подключения;
• трубопроводы (ХВ, ГВ) с указанием их диаметров, типом материала, направлением тока воды;
• распределительные и запорно-регулирующие устройства;
• аварийная автоматика;
• водомерные приборы.

Тем не менее, вполне работоспособную схему можно составить и своими усилиями. При этом все равно следует ориентироваться на основные правила построения квартирной разводки, описываемые в этой статье, хорошо продумать не только расположение сантехники, но и установку важных вспомогательных устройств.

Прятать трубы или нет?

Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:

«Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах. Допускается открытая прокладка подводок к санитарно-техническим приборам, а также в местах, где исключается механическое повреждение пластмассовых трубопроводов».

Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:

1. Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
2. Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
3. О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.

Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.

Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.

Заключение

Подготовка к замене разводки водопровода в квартире – не менее важный этап, чем непосредственные монтажные мероприятия. Ведь именно от продуманной конфигурации санузла, грамотно разработанной схемы коммуникаций, выбора качественного и соответствующего местным условиям материала, во многом зависит успех всей затеи. Если вы все сделали правильно, то теперь самое время приступать к практическим монтажным действиям. Читайте об этом в статье «Монтаж квартирной разводки: правила и порядок проведения работ».

Разводка сантехники в новостройке или любой квартире важный процесс. Разводка сантехники своими руками вполне реальна, важна правильная схема и знания об установке сантехники. Это довольно сложная и очень ответственная работа. От того, как она будет грамотно продумана и тщательно выполнена, зависит эффективность функционирования всей сантехнической системы в квартире. Существующие на сегодняшний день технологии строительно-монтажных работ в этом направлении довольно простые и доступные. Поэтому здесь не следует торопиться, чтобы вызывать сантехников. Многие смело могут выполнить разводку или установку сантехнического оборудования самостоятельно своими руками. Кроме того, такая постановка вопроса еще, кроме всего, сэкономит некоторую сумму в семейном бюджете.

Конечно же, перед началом работ необходимо вооружиться определенными знаниями, которые позволят тщательно изучить, проанализировать ситуацию, а затем предусмотреть правильное пошаговое выполнение каждого последующего действия. Чтобы помочь вам выполнить своими руками качественную разводку, попробуем разобраться с нюансами, сложностями, основными этапами проведения этих работ.

Планируем расстановку сантехники и основные коммуникационные разводки

Выполненная и спрятанная за гипсокартоном разводка труб

Конечно же, каждый хозяин заранее планирует размещение в ванной комнате, туалете или совмещенном санузле основные сантехнические и бытовые приборы, это:

• Ванная;
• Душевая кабинка;
• Унитаз;
• Биде;
• Стиральная машинка;
• Умывальник;
• Гигиенический душ;
• Нагревательный бойлер.

Когда этот выбор определен и уточнены их основные габаритные размеры, нужно определиться с инженерными коммуникациями. К ванне, душевой кабинке, биде, умывальнику необходима проводка труб канализации, горячей и холодной воды. К унитазу, стиральной машине нужно подвести холодную воду и отвести канализационные стоки. К гигиеническому душу и нагревательному бойлеру потребуется разводка труб холодной и горячей воды.

Чтобы схематично обозначить разводку для сантехнических приборов, для начала рассмотрим основные уточняющие аспекты.

Способ монтажа

Прокладку труб можно производить двумя основными способами: открытым или закрытым. По надежности эти схемы монтажа приблизительно одинаковы, однако между ними существуют определенные различия.

Открытый монтаж водопроводных труб

Фото открытого монтажа труб

При открытом монтаже предполагается установка труб поверх пола или стен. Если есть возможность, они могут быть скрыты под фальстеной или любой декоративной конструкцией. Преимуществами открытой установки являются:

1. Прокладка любых труб.
2. Простой монтаж, обслуживание, ремонт.
3. Легкая компоновка.
4. Отсутствие надобности штробить стены.
5. Незатратный демонтаж.
6. Постоянный контроль состояния труб.
7. Возможность в любой момент добавить необходимую новую линию без особых затрат времени и средств на демонтаж или ремонтные работы.

К недостаткам открытого монтажа относят:

1. Неприглядный внешний вид.
2. Уменьшение полезной площади.

Последний фактор является очень критичным для маленьких помещений. Отсутствие лишних сантиметров не дадут возможность разместить сантехнические приборы так, как хотелось бы. Потому что часть нужного объемного пространства будет занята водопроводной или канализационной разводкой.

Скрытая проводка

Скрытая проводка труб

Этот монтаж более эстетичен и предполагает укладку труб прямо в стену. Такой способ установки дает возможность без потерь свободной площади расставить мебель и сантехнику. Однако здесь есть свои существенные недостатки:

1. Ограниченный выбор материала труб.
2. Трудоемкость подготовительных работ.
3. Сложность монтажа и соединения труб.
4. Невозможность проведения срочных ремонтных работ в случае протечек из-за предварительного демонтажа и разрушения отделки стен.

Выбирая скрытую проводку, нужно всегда помнить ее схему. Иначе, если возникнет необходимость сделать отверстие для установки зеркала, случайно не просверлить трубу, создавая тем самым неприятную ситуацию для себя и соседей, живущих этажом ниже.

Схема разводки

Схема разводки

Для наших современных квартир можно выбрать два варианта разведения водопроводных труб

1. Коллекторный.
2. Тройниковый.

Первый вариант на порядок проще второго в монтаже, практичнее в эксплуатационном плане, но более сложный в исполнении. При этом монтаже к каждому сантехническому прибору подводится своя труба. Это делается для того, чтобы при заборе воды, шло ее равномерное распределение на каждый установленный прибор. В этой схеме необходимо использовать немного большее количество труб, чем в тройниковой разводке, однако число соединений здесь значительно меньше. Поэтому стоимость коллекторного варианта выше, чем тройникового.

При тройниковой системе, на каждое новое ответвление нужно устанавливать свой запорный кран. Поэтому в случае возникновения выхода из строя какого-нибудь прибора сантехники, не нужно будет отключать всю систему. Хотя, в любом случае, запорный кран на квартирном входе всегда необходимо устанавливать.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

• Краны;
• Унитаз;
• Ванна;
• Раковина и так далее.

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

1. Старайтесь избегать пересечения труб.
2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Материалы и инструменты

После изучения схемы, тщательной проверки, уточнения расчетных данных можно покупать трубы, фитинги и необходимую арматуру с запасом на 5 – 10% от планируемого расчета для выполнения работ своими руками.

Кроме этого необходимо иметь определенный набор инструментов в виде:

• Ножниц для обрезки труб;
• Паяльника для сварки;
• Маркера для разметки;
• Плоскогубцев;
• Разводных ключей;
• Ножа;
• Рулетки.

Порядок разводки и технологические нюансы

Рассмотрим основные этапы разводки водопроводных труб.

1. Изначально от системы основного общего горячего и холодного водоснабжения в квартире должны устанавливаться входные вентили или шаровые краны.
2. Затем в основных отводах на квартиру для глубокой очистки подаваемой воды, должны быть установлены фильтры.
3. После них монтируются счетчики, как приборы учета.
4. За ними следуют установленные редуктора давления, регулирующие подачу воды на сантехнические приборы.
5. Перекрывая водоснабжение от общего стояка, дальнейшая разводка проводится согласно отработанной схеме.
6. Ее можно производить своими руками, начиная от основного стояка или припаивая трубы от крайнего прибора до основного стояка.
7. Работать с паяльником нужно крайне осторожно, чтобы не обжечься, при этом выполняя все требования инструкции к нему.
8. Разводка водопроводных труб заканчивается концевыми выпусками в виде «американок». С одной стороны они припаиваются к трубе, а другая имеет резьбу для подсоединения гибкого шланга.

Монтаж канализационных труб

Сборка канализационных труб простая, но очень ответственная. При выполнении этой работы своими руками, нужно обязательно проверять, чтобы во всех стыковочных пространствах трубы находились специальные резиновые прокладки. Это необходимо для обеспечения качественного соединения, исключения протечек и распространения неприятного запаха.

При выполнении разводки канализационных труб нужно учитывать, что уклон их к основному стояку от сантехнического оборудования должен составлять в пределах 3 сантиметров на метр трубы.

Заключение

Тщательное планирование и скрупулезная работа по разводке сантехники в квартире позволит качественно выполнить ее своими руками любому, кто уверен в своих силах. Главное в этой работе, чтобы все запорные механизмы и вентили находились в пределах быстрой досягаемости.

Начиная работу и планируя разводку самостоятельно, лучше дополнительно проконсультироваться и согласовать ее с профессионалами, которые смогут заметить недостатки, дать дельные советы по всем вопросам. Тогда уж точно, получив одобрение специалистов, можно сэкономить бюджет семьи получить удовольствие от выполненной работы.

Ремонт квартиры или строительство частного дома сопровождается работами в туалете и ванной. Важное место занимает правильно выполненная разводка сантехники и прокладка труб. Она призвана обеспечить удобное расположение приборов, доступ для ремонта и эстетичный интерьер.

Старые металлические трубы обычно меняют на изделия из современных материалов. Новое оборудование зачастую отличается размерами, соединениями, креплением. Поэтому необходимо продумать и предусмотреть все нюансы.

1 Разработка схемы и составление чертежа </span></h2>

Грамотно разработанный план призван создать единую систему в санузле. Все элементы увязываются между собой таким образом, чтобы использование каждого было удобным и эффективным. Если туалет отдельное помещение, то монтаж трубопровода выполняют в едином комплексе с ванной.

Готовый проект позволит оценить все преимущества и недостатки будущей системы, устранить ошибки, чтобы не пришлось переделывать. По нему рассчитывают нужное количество материалов и комплектующих, инструменты, отводы и соединения, места подключения приборов. По эскизу составляют примерную смету, закупают все необходимое.

Удобнее и проще составить схему в несколько этапов. Начинают с измерения помещения рулеткой, записывают точные данные. Рисуют эскиз с использованием масштаба. На нем показывают расположение дверного проема и сантехнических приборов. Определиться с ними очень важно: установку планируют таким образом, чтобы оставалось достаточно свободного пространства. Практики советуют вырезать условные изображения и передвигать их по плану, чтобы выбрать самое оптимальное место.

Дальше намечают разводку. В схему включается:

• запорно-регулирующая арматура, фильтры, фитинги, клапаны;
• канализационный коллектор;
• полотенцесушитель;
• счетчик.

На бумагу наносят расположение труб, не допуская их пересечения. По-иному делают, если невозможно выполнить это требование. Магистрали водопровода и удаления стоков размещают рядом, чтобы при необходимости поместить в общий короб. Стараются уменьшить количество соединений и обеспечивают свободный доступ к приборам и счетчику.

Не следует усложнять схему, ее выполняют самым простым и доступным методом. Основные коммуникации идут горизонтально немного выше пола, от них вверх по перпендикуляру к приборам подключают воду. Канализацию можно выполнить без вертикальных стояков, используя тройник, в который направляют гофрированный шланг.

Рекомендуем

2 Выбор подходящего способа монтажа </span></h2>

Тщательно проработав эскиз, думают, как воплотить схему на практике. Особо выбирать не из чего, известны три метода: открытый, закрытый и комбинированный. При первом магистрали прокладывают по верху стен. У него имеется только одно достоинство: легкий доступ для ремонта. Конструкция проще и дешевле в изготовлении. Однако внешний вид портит интерьер, выглядит не эстетично. Поэтому трубы стараются скрыть в коробах из гипсокартона или пластика, размещают в самых укромных уголках санузла.

При закрытом монтаже все располагают внутри стен, снаружи видны только фитинги, к которым подключают сантехнические приборы. Если стена несущая, ее запрещается штробить, чтобы не ослабить. Плюс в том, что внешний вид помещения не портится, облицовочный материал закрывает коммуникации. Они надежно защищены от случайных повреждений, но монтаж занимает много усилий и времени.

Элементы предварительно помещают в обсадные трубы, затем укладывают в каналы, проделанные в стене. Их заделывают, выравнивают в одной плоскости. Существенный недостаток способа в затрудненном доступе при необходимости ремонта. Придется демонтировать облицовку, затем восстанавливать.

При комбинированном методе коммуникации прокладывают на поверхности стен и скрывают в коробах, изготовленных из гипсокартона, либо под фальшпанелью. Трудность состоит в группировке всех труб рядом. Отделка должна вписаться в интерьер, соответствовать общему дизайну. Маскируют, используя пластик, различный декор и плитку.

Продумывают, каким образом уложить магистраль: применить последовательную разводку или коллекторную. Первый способ простой и понятный. Трубы прокладывают поэтапно, присоединяя к ней по пути приборы. Монтировать легко и удобно, но имеется существенный недостаток в эксплуатации. Если напор воды слабый, при одновременном включении нескольких приборов последние могут работать неудовлетворительно.

Такая разводка сантехники применяется в системах с небольшим количеством потребителей, или если используют общее подключение к нескольким приборам. Одна труба идет на стиральную машину, умывальник и ванную с общим смесителем. Если коммуникации меняют после отделочных работ, такое решение самое приемлемое.

Когда имеется много точек раздачи, этот тип неприемлем, используется коллекторный, довольно сложный в исполнении. Каждый прибор имеет свой подвод с кранами, которые всегда доступны для перекрытия. Они располагаются в одном месте, скрыты в специальном шкафу. Система имеет минимум соединений, но понадобится много труб и запорно-регулирующей арматуры. Работа требует точного расчета, аккуратности, но очень удобна для возможного ремонта потребительских устройств: нет надобности полностью отключать воду.

3 Какой материал использовать для прокладки коммуникаций? </span></h2>

Металлические трубы, ранее использовавшиеся повсеместно, сейчас переживают час заката. Материал имеет много недостатков, затрудняющих использование и монтаж. Для установки требуется опытный сварщик, изделия подвергаются коррозии. Внутри откладывается накипь и соли, уменьшается пропускная способность, да и стоимость немалая.

Сейчас для разводки используется преимущественно пластик. Он не имеет недостатков, присущих металлу, но уступает в прочности, что не столь важно для применения в сантехнических работах.

Самые дешевые трубы полипропиленовые, они очень легкие, не подвергаются коррозии. Внутренность их гладкая, благодаря чему сопротивляемость току воды низкая. Маркируются они буквенным индексом PN с цифрами. Последние обозначают свойства материала и давление, которое способны выдержать. С числами 10 и 16 (количество атмосфер) используются для трубопроводов с холодной водой. Под горячую и отопление применяют изделия с обозначением 20 и 25.

Эти трубы пригодны в скрытой проводке. Для монтажа требуется специальное оборудование, недорогое и простое в использовании. Изделия свариваются, швы при правильном исполнении очень надежные. После испытания штробы закрывают декоративной отделкой, не опасаясь, что где-то появится течь.

Пластиковые стенки, чтобы не деформировались под воздействием нагрузки и температуры, армированы алюминием или стекловолокном, имеют большую толщину. Для соединения используются массивные фитинги, но все стоит дешево, легко монтируется.

Полиэтиленовые трубы изготовляются в различных вариациях, в наружной разводке применяются редко, чаще прокладывают под землей. Они прочные, эластичные, долговечные. Соединительные элементы довольно дорогие.

Для изготовления металлопластика используется несколько слоев полиэтилена и один алюминия. Сами трубы и фитинги к ним дорогие, но прочные, диаметр небольшой, они легко режутся, гнутся и укладываются, держат форму. Запорная арматура маленькая, аккуратная.

Канализационный трубопровод выполняется из ПВХ (поливинилхлорид), который довольно жесткий, подходит для монтажа стояка. Элементы соединяют с помощью раструбов и уплотнителей. Имеют небольшой вес, что упрощает установку.

4 Прокладка водопровода и канализации – основные правила </span></h2>

Еще на стадии разработки проекта определяются с сантехникой для установки и с тем, как разводить коммуникации. Их расположение зависит от того, в каких помещениях оно выполняется: отдельно в туалете и ванной комнате или в совмещенном санузле. Канализация нужна для унитаза, ванной, стиральной машины, умывальника. Везде требуется горячая и холодная вода, кроме туалета и бойлера. Туда подключается только холодная.

Решают, сколько требуется вентилей. Основной на входе, а также на выходе с горячей водой нужны обязательно. Перед стиральной машиной тоже устанавливают кран, чтобы перекрыть трубопровод, не отключая полностью, если потребуется ремонт агрегата. Обязательно после запорного вентиля на вводе монтируют фильтр, который удалит грубые примеси, позволит оборудованию дольше работать без поломок. Если водоснабжение централизованное, за ним располагают счетчик.

Дальше идет необязательное оборудование, среди которого внимания заслуживает редуктор давления. Он нужен, если напор превышает норму, которая обычно составляет не более 4 атмосфер. Желательно, чтобы в комплекте был манометр, наблюдая за показаниями которого можно регулировать параметры. Тогда все сантехнические приборы работают нормально. Затем магистрали разводят последовательным или коллекторным способом с открытым или закрытым монтажом.

Сами коммуникации несложные, поэтому делать специальные расчеты, чтобы определиться с диаметром не требуется. Для стояков подачи используется дюймовая труба или 1¼, для разводки – ½. Перед всеми приборами желательно поставить шаровые краны, чтобы не перекрывать полностью коммуникации при поломке. Подключение осуществляется гибкими шлангами.

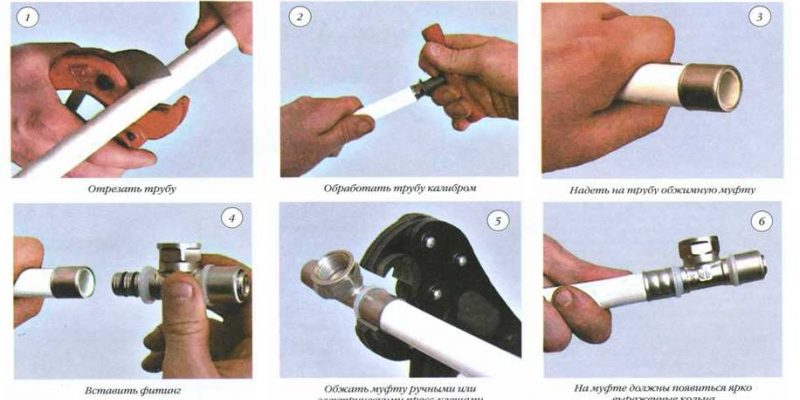

4.1 Соединение труб в систему – тонкости работы </span></h3>

Согласно схеме нарезают фрагменты необходимой длины при помощи специальных клещей. Можно использовать другой инструмент, но качество будет хуже. Стыки соединяют муфтами, а также применяют тройники, крестовины, заглушки. Чтобы сделать поворот или обойти препятствие используют уголки.

Их количество для металлопластиковых труб можно ограничить: они легко изгибаются. Холодным способом плохо, если разогреть – лучше. Применяют пружину, которую надевают сверху, затем изгибают. Вся фурнитура отличается размерами, поэтому при покупке следует быть внимательным.

На стене разводка фиксируется клипсами, которые располагают через 1–2 м на прямых участках и возле поворотов. Для идущих параллельно магистралей применяют крепление из нескольких защелок в одном изделии. Для стояков из ПВХ используют металлические хомуты с прокладками.

Куски полипропиленовых труб соединяют сваркой. Предварительно срезы очищают и обезжиривают, то же проделывают с насадками для паяльника. Включают прибор и разогревают до температуры 260°. Погасшие лампочки свидетельствуют о готовности к работе. Подготовленные детали устанавливают в предназначенное место, выжидают время, которое зависит от диаметра изделия. Прогретые элементы быстро соединяют без прокручивания. После остывания получается прочное соединение.

Для металлопластика обычно применяют резьбовые фитинги, для которых не требуется специальных инструментов, только гаечный ключ. Перед установкой проверяют наличие уплотнительных колец. Если их не надели на заводе, то имеются в комплекте.

Работы выполняются в такой последовательности:

• проверяют стенки среза: если обнаружены заусеницы и неровности, их удаляют наждачкой;
• на конец трубы надевают гайку и зажимной хомут;
• развальцовывают отверстия, чтобы не повредились прокладки при установке фитинга;
• после соединения тройника, уголка с трубой, которая вводится до упора, зажимают по резьбе гайки.

Не следует затягивать очень сильно: материал хрупкий и может лопнуть. Закручивают, пока не услышат легкий хруст.

Гибкие полиэтиленовые трубы соединяют пластиковыми фитингами различной конфигурации. Они имеют уплотнительные кольца и гайки, которые закручиваются от руки. На трубу надевается гайка, уплотнитель, она вводится внутрь фитинга до упора, затем соединение фиксируется.

4.2 Подключение канализации </span></h3>

Трубы монтируются легко, их последовательно устанавливают в раструб. Уплотнение создается резиновыми прокладками. Если их не поставить, крепление окажется неплотным, стоки будут вытекать через щели, распространяя неприятный запах. Для облегчения входа применяют специальную силиконовую смазку, которую можно заменить вазелином, косметическим кремом. Машинные масла не используют, так как они разрушают резину. В обрезанной трубе делают фаску.

Монтаж выполняют, следуя основным правилам:

1. 1. Коммуникациям придают небольшой наклон, чтобы стоки самопроизвольно двигались от приборов к стояку. Рассчитывают, чтобы на каждый метр по длине приходилось 2–3 см уклона.
2. 2. Диаметр основных канализационных труб 110 мм. Для подвода используют 50 мм изделия, кроме унитаза – там тоже 110 мм.

В системе делают как можно меньше поворотов и минимум подключений. Их выполняют последовательно, а не в одном месте, где создаются «перекрестки», а на них «заторы», когда одновременно подключают несколько приборов. Для очистки труб создают отводы, которые закрывают заглушками.

Для постоянного уклона используют специальные хомуты крепления труб. На стене фиксируют каждый участок. Желательно спрятать канализацию в коробы, чтобы не портили своим видом интерьер помещения.

Фото

Ванна, унитаз, биде, умывальники и раковины, смесители и бойлеры, газовые колонки и полотенцесушители, душевые кабины и насосы для повышения давления воды… Даже если у вас остро встал вопрос о ремонте или замене одного из сантехнических устройств, то не спешите обращаться к «мастеру на час» и тратить лишние средства из собственного бюджета, посетите рубрику «Установка и ремонт сантехники», чтобы в максимально сжатые сроки стать настоящим профессионалом и научиться выполнять любые работы самостоятельно.

Убедитесь лично — нет ничего сложного в том, чтобы устранить засор или сделать реставрацию сантехники, вернув ей первозданный заводской вид, починить или заменить старый смеситель на раковине, в ванне или душевой кабине. Мы научим, как установить и починить туалет, смонтировать и замедлить водосчетчик, собрать душевую кабину и подключить бойлер. И это далеко не весь перечень работ. В любой нужный момент вы сможете открыть необходимую статью рубрики и повторить подробно описанные, красочно проиллюстрированные действия. В каждой статье есть не только пошаговая инструкция, но и рекомендации от профессионалов, поделившихся своим бесценным опытом с читателями.

Вам будет интересно и полезно узнать о тонкостях работы, необходимом инструментарии, новинках в области сантехники и правилах выбора приборов. Информация пригодится не только тем, кто давно является владельцем квартиры, но и тем, кто приобрел в собственность аварийное жилье или арендует помещение. Ваши соседи вряд ли когда-то придут с сообщением о затоплении, конечно, при условии вашего ответственного подхода к любого рода действиям и тщательного выполнения предложенных предписаний.

Пусть ваша сантехника служит долго, а мы расскажем и покажем в видеороликах, как продлить ей жизнь и не проделать брешь в семейном бюджете.

Используемые источники:

• https://santech-info.ru/vodosnabzhenie/razvodka-vodoprovoda-v-kvartire.html
• http://tavannaya.ru/remont/truby/razvodka-santexniki-svoimi-rukami.html
• http://obustroen.ru/komnaty/vannaya/santehnika/razvodka-santehniki.html
• https://stroyday.ru/remont-kvartiry/ustanovka-i-remont-santexniki
