Разновидности водопроводных труб в водоснабжении квартир

На российском рынке представлен большой выбор труб, сделанных из разного материала. Поэтому выбрать продукцию для создания водопровода в квартире сложно.

Перед приобретением изделия необходимо понять, какие трубы лучше подходят для монтажа водопровода в квартире.

Одним из главных критерий остается прочность и надежность изделия. Стоимость продукции и его условия сборки конструкции также влияет на выбор покупателя.

Вначале необходимо выбрать материал изготовления. По этому признаку различают следующие виды труб для водопровода:

• металлические;
• пластиковые;
• металлопластиковые;
• стальные;
• медные.

Каждый из этих видов имеют свои положительные и отрицательные стороны, особенные характеристики.

Стальные изделия

Трубы из стали для водопровода в квартире отличаются достаточной прочностью. Но следует учесть, что они потеряли свою былую популярность из-за появления в продаже пластиковых.

Говоря о стальной продукции, отметим, что она может выдерживать серьезную разницу колебаний температур и эксплуатироваться в условиях высокого давления. Сантехнические конструкции производятся из оцинкованной или черной стали. В первом случае можно выделить высокую устойчивость к коррозии, что является несомненным плюсом при продолжительном использовании трубопровода.

Основной недостаток данного материала – покрытие их поверхности конденсатом. При его взаимодействии с кислородом возникают окислительные процессы, изделие начинает ржаветь. Помимо этого, для проведения монтажных, ремонтных работ потребуется специальное оборудование и профессиональные навыки. Поэтому установка системы водопровода из стали очень затратна. Зато прослужат они больше 50 лет, что позволяет сохранить спрос на данную продукцию.

Совет! Для ремонта труб из стали используйте такой же материал. При создании новых канализационных систем или водопровода, выбирать лучше другие варианты.

К преимуществам данного вида относят:

• Возможность функционировать в условиях высокого давления в трубах;
• Отличается высоким показателем надежности;
• Устойчив к коррозии, механическим повреждениям;
• Долгий срок службы.

К преимуществам также относят стоимость. По сравнению с пластиковыми она не самая низкая, но вполне доступна для обычного покупателя. Работать с материалом очень легко. Есть множество различных крепежей и фитингов, которые можно приобрести в самом простом магазине сантехники.

Использовать данный вид в квартире лучше для создания отопительной системы или горячего водопроводы. При выборе изделия обратите внимание на толщину стенок. Существует 3 вида:

• Легкие;
• Обыкновенные;
• Усиленные.

Чем толщина труб больше, тем дольше прослужит водопровод.

Изделия из меди

Как правило, систему водоснабжения пытаются замаскировать, но к данному виду это не относится. Это тот случай, когда внешний вид способен порадовать и стать украшением интерьера. Эстетичный вид не является единственным их достоинством, они также отличаются:

• надёжностью;
• большой срок эксплуатации, который может достигать при должном уходе 70 лет;
• устойчивость к деформации и повышенному давлению;
• склонность к внутреннему зарастанию меньше, чем у стальных;
• устойчивость к химическим реагентам, что позволяет использовать чистящие средства с хлором и щелочными реагентами.

Использование медных конструкций для человека не только безопасно, но даже полезно. Материал обладает полезными свойствами для человека. Если смотреть с данной стороны, то такой вид материала самый предпочтительный.

Использование при создании водопроводной конструкции в квартире медных труб сопряжено с некоторыми трудностями при их монтаже. Помимо этого стоит отметить их высокую стоимость, поэтому их приобретают все меньше людей, а значит и предложение стало ограниченным. При возникновении проблем, найти похожий материал для ремонта или фитинги сложно.

Сантехники обычно с неохотой берутся за работу с медными изделиями, так как здесь требуются особые навыки, соответственно и стоимость установки будет высокой, что является минусом при выборе данного материала.

Чтобы сделать разводку по квартире из медных труб, потребуется изделия диаметром 20 и 25мм.

Металлопластиковый материал

Металлопластиковые трубы отличаются небольшим весом и прочностью. Они станут неплохим вариантом для обустройства водопровода в многоэтажном доме. Соединение металла и пластика позволило сделать эту продукцию универсальной.

Показатели термоустойчивости зависят от технологии производства. Определить это можно по цвету изделия: синие предназначены для монтажа труб холодного водоснабжения, белые – выдерживают температуру воды свыше 45 градусов.

С процедурой монтажа в этом случае никаких проблем возникнуть не должно. Для этого применяют компрессионные фитинги различного диаметра. Если соединение фитингов проводится с обжимным кольцом, должно оставаться пространство для регулярной подтяжки.

Наличие многослойной структуры позволяет говорить о высоких показателях прочности. Металлопластик создан в виде многослойного пирога и состоит из:

• металлического каркаса;
• мягкого пластика, покрывающего основу с двух сторон.

При этом каркас может быть цельным, спиралевидным и перфорированным.

Срок эксплуатации составляет около 35 лет. Материал способен выдерживать разогрев до 75 градусов.

К преимуществам этого материала относятся:

• Легкость в сборке конструкций и его дальнейшей эксплуатации;
• При нагревании они способны гнуться и принимать необходимую форму;
• Сравнительно небольшая цена;
• Спайка проходит напрямую и не требует дополнительного оборудования для соединения;
• Устойчивость к низким температурам, поэтому могут прокладываться даже в почве.

К положительным качествам можно также отнести бесшумность. Благодаря особенностям многослойной конструкции они хорошо поглощают шум.

У данного вида есть и свои недостатки. Металлопластик плохо переносит резкий перепад температур, что может вызвать расслоение основы. Стоит сказать и о фитинговом соединении, которое не отличается надежностью.

Пластиковые

Относительно недавно на строительном рынке появились трубы для водопровода в квартире из пластика, которые завоевали большую популярность среди обычных потребителей и стали номером один у профессионалов. Достичь таких успехов помог ряд преимуществ:

• Небольшой вес. Благодаря этому их легко транспортировать, не создают дополнительной нагрузки на стены. Легкость позволяет устанавливать их внутри стены, тем самым скрывая неприглядную конструкцию от глаз;
• Отличаются долговечностью. Срок эксплуатации без ремонта может достигать 50 лет;
• Низкие цены и широкий выбор фитингов сделали доступными пластиковые изделия для большинства населения.

Когда речь заходит о пластиковой продукции, отметим, что ее различают по составу и способу производства:

• полиэтиленовые;
• полипропиленовые;
• трубы ПВХ.

Рассмотрим все варианты.

Полиэтиленовые

Первый вид — это сшитый полиэтилен, который изготавливается по особой технологии. Трубы из этого полимера отличаются высокой эластичностью и стойкостью. При этом имеют невысокие показатели теплопроводности. Установить их можно не только в квартире, но и на улице, так как они устойчивы к перепадам температур.

Полиэтилен не изменяется на молекулярном уровне при нагревании и не меняет своих качеств, что делает их лучшими при создании отопления и горячего водопровода.

Они являются хорошим материалом для создания сантехнических конструкций в квартире. Изделие способно выдерживать температуру воды внутри до 95 градусов и это не придел. Разрушительное действие на них может оказывать температура, начинающаяся с 110 градусов, что скажем совсем немало.

К преимуществам относят:

• Устойчивость пластика к химическим веществам;
• Не выделяет вредных веществ и не изменяет состав и вкус воды;
• Внутренние стенки не задерживают грязь и налипания. Даже через долгое время застоев не будет;
• Благодаря гладкой структуре у них меньшее сопротивление водному потоку, а значит мощность компрессоров и бойлеров нужна меньше;
• Легкость в установке. Их легко сломать или нарезать на необходимые размеры;
• Полиэтилен устойчив к вибрациям, а также поглощает звук воды, что позволяет сделать водопровод бесшумным;
• Пластичность. Конструкция, сделанная из таких труб, устойчива к резким перепадам температур и не деформируется даже при замерзании.

Для квартир важна гибкость материала, которая позволяет сделать канализацию даже в труднодоступных местах. Монтаж конструкции проводится с помощью обжимных фитингов.

Если говорить о недостатках, то их немного. К отрицательной стороне можно отнести горючесть материала и слабую устойчивость к УФ. Но на конструкцию внутри квартиры это не влияет.

Выпускаются они в диаметре от 20 до 120 мм с сечением до 40 мм. Такие используются для внутренней разводки, более широкие на стояки.

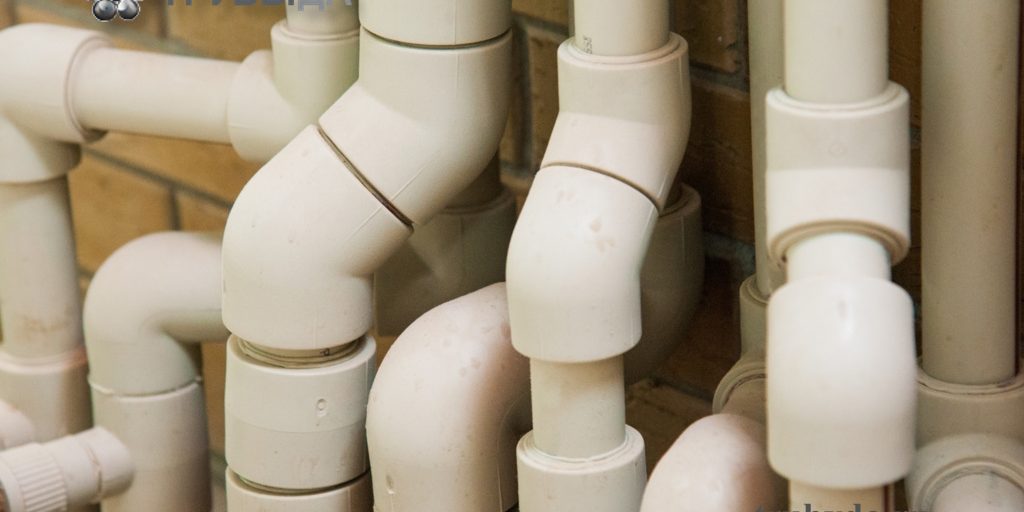

Полипропиленовые изделия

Если бюджет на строительство или замену старого водопровода ограничен, можно создать конструкцию из полипропиленовых труб. Они считаются самыми доступными из всех полимерных изделий, но при этом не уступают в качестве. Они спокойно выдерживают температуру в 95 градусов и давление в 20 атмосфер. Срок эксплуатации коммуникаций доходит до 55 лет.

Стоит отметить еще ряд достоинств данного материала:

• Устойчивость к химических реагентам позволяет получить воду без опасных примесей;
• Не подвергается коррозии;
• Легко собираются и монтируются в необходимую конструкцию. Крепления и фитинги доступны по цене, их легко можно приобрести в любом магазине сантехники;
• Низкий уровень теплопроводности позволяет избежать больших теплопотерь;
• Не боится резких перепадов температур.

Недостатков у данной продукции почти нет. Проблемы возникают обычно не с самими коммуникациями, а с дефектами при их установке или сборке.

Вывод конструкции в санузле

Для избежание проблем стоит выбирать трубы для холодной воды одни, а для горячей другие. Использование одинакового вида, самая распространенная ошибка. Покупая данную продукцию, обратите внимание на их маркировку. Для горячего водоснабжения подойдут изделия с маркировкой PP-R и PP-B, они меньше зависят от нагрева воды.

Полипропиленовые трубы производятся диаметром от 15 мм до 12 см. Их можно использовать для создания разных водопроводных конструкций, а также канализации. Выбирать лучше изделия с большей толщиной стенок, так как они способны выдержать большее давление.

Трубы из ПВХ

Поливинилхлоридные трубы превосходят другие виды пластиковых изделий по целому ряду технических характеристик. Созданная по особым технологиям структура полимера позволяет увеличить прочность в несколько раз. Для производства не используются токсичные вещества, поэтому вода не меняет своих свойств, оставаясь чистой.

Трубы ПВХ особенно выделяются своими положительными качествами:

• Доступная цена. Это один из важнейших критериев при выборе материала, особенно если финансовые возможности ограничены;
• Долговечность. Конструкция из этого материала прослужит вам не менее 50 лет, а при хорошем уходе хватит на всю жизнь;
• Не разрушается под воздействием ультрафиолета;
• Выдерживает большие эксплуатационные нагрузки и внутреннее давление;
• Благодаря гладкой структуре в них не застаивается и не нарастает грязевой слой.

Однако даже у них есть некоторые недостатки. Поливинилхлорид боится высоких температур, поэтому для горячего водоснабжения они не лучший вариант.

Профессиональный монтаж, правильный выбор качественных труб, позволят существенно улучшить условия жизни и не возвращаться к ремонту коммуникаций долгое время.

Одной из важнейших составляющих инженерных сетей жилого дома является водопровод. Водопроводные трубы должны обеспечивать бесперебойную работу санитарно-технических систем.

Ранее для их изготовления использовались металлы, сейчас отдается предпочтение полимерным материалам. Остановимся на характеристиках, преимуществах и недостатка, условиях эксплуатации каждого вида.

Выбираем трубы для водопровода

Основным критерием выбора являются условия эксплуатации трубопровода. Моменты, на которые следует обратить внимание:

• где будут прокладывать сеть – в помещении или на улице;
• температура транспортируемой жидкости;
• цель использования – технический или питьевой водопровод;
• давление в сети.

Универсальными являются металлические трубы для водопровода из меди, латуни, бронзы, стальные с защитным покрытием от коррозии. Их используют для прокачки воды любой температуры, жесткости, химического состава, в системах с высоким давлением. К сожалению, это дорогостоящая продукция и используется нечасто.

Для внутреннего водопровода жилых домов все чаще используют пластиковые системы. Наиболее подходит продукция из сшитого полиэтилена или полиэтилена ПНД, металлопластиковые. Они простые в монтаже, требуют минимум оборудования для сборки, при соединении элементов не нужна сварка.

Виды труб, применяемых при устройстве водопровода

Ассортимент трубной продукции для прокладки трубопровода достаточно велик, приведем наиболее часто используемые виды труб для водоснабжения:

• металлические;
• полипропиленовые;
• полиэтиленовые;
• ПВХ;
• металлопластиковые;
• асбестовые.

У каждого материала есть свои преимущества и недостатки. Прежде, чем остановиться на каком-то конкретном выборе, ознакомимся с характеристиками каждого.

Характеристика металлопластиковых систем

Продукции соединяет все положительные качества исходных материалов: прочные, легко изгибаются, не повреждаются ржавчиной, образованию солей кальция на внутренних поверхностях. Это многослойная конструкция, состоящая из алюминиевого каркаса, на котором внахлестку намотаны слои полиэтилена и сварены между собой.

При определении, какие трубы выбрать для горячей воды, прежде всего, останавливаются на металлопластиковых. Вода в таком трубопроводе остается пригодной для питья длительное время. Максимальное давление в системе допускается до 16 бар, наибольшая температура транспортируемой жидкости +900С.

Трубы из металлопластика удобно монтировать и транспортировать. Для перевозки их сматывают в бухты, которые не занимают много места. Комплектуются специальными фитингами, для установки которых не требуются сварка и нарезки резьбы, что значительно упрощает монтажные работы. Единственным недостатком является необходимость контроля мест соединения трубопровода с арматурой. С периодичностью раз в два года их следует осматривать и поджимать.

Оцинкованные стальные

Стальные трубопроводы имеют ряд недостатков и на них все реже останавливают выбор при решении вопроса, какие трубы лучше использовать для водоснабжения в квартире. Исключение составляют стальные оцинкованные. Они имеют цинковое покрытие внутренней и наружной поверхностей, что исключает появление коррозии на стенках, увеличивает срок службы, защищает транспортируемую жидкость от ржавчины и осадка.

Данная продукция регулируется ГОСТ 3262-75. Технические характеристики включают следующее:

• условный проход. По этому параметру выбирается нужный вариант;
• внутренний диаметр;
• толщина стенки. Имеет несколько значений для каждого диаметра, нормируется ГОСТ;
• наружный диаметр.

Для внутренних сетей используются элементы с диаметром условного прохода от 6 до 40 мм. В ГОСТ указан размерный ряд длин – 4-12 м. В зависимости от толщины стенки вариант использования бывает: легкий, обыкновенный, усиленный.

Медные

Этот вариант рассматриваем, решая вопрос, какие трубы лучше для водопровода в частном доме. Медь не разрушает ржавчина, ее поверхность не покрывается налетом, не вступает в реакцию с агрессивными жидкостями, не подвержена деформации при высоких температурах. Срок службы медного трубопровода составляет не меньше 70 лет. Существенным недостатком является высокая стоимость такой системы, что не всегда обосновано.

Трубопроводы из полипропилена

При выборе материала труб для водоснабжения, следует обратить внимание на полипропиленовый вариант. Основой служит органический полимер. Это прочный пластик, не проводит электрический ток, не выделяет вредных веществ, химически стойкий, подходит для транспортировки питьевой воды.

Полипропилен бывает однослойным или многослойным. Армирующим слоем может быть алюминий, стекловолокно, фольга.

Армирование увеличивает прочность материала, расширяет возможность применения.

Какие трубы лучше для водопровода в квартире? Остановимся на трубопроводах из полипропилена:

1. РРН – гомопропилен. Предназначен для холодной воды.
2. РРВ – блок-полимер. Для устройства холодного и горячего водоснабжения, отопления. Выдерживает давление до 10 атм.

Многослойный полипропилен обозначается РN и цифрами, РN 10 и РN 16 используется для прокачки холодной воды под давлением 10 и 16 атм. РN 20 и РN 25 применяется в магистральных системах отопления многоэтажных зданий, допустимая температура +950С, давление 20 и 25 атм.

Полиэтиленовые водопроводы низкого давления (ПНД)

Изготовлены из эластичного материала, не деформируются от механической нагрузки, но становятся мягкими при нагреве. Это обуславливает использование их при прокладке холодного водоснабжения, температура жидкости от 0 до 400С, давление не должно быть выше 25 атм.

Читайте также:Использование ремонтной ленты для водопроводных труб от течи При ремонте и установке любых трубопроводов, будь то водопроводная сеть, вентиляция или газопровод, должна использоваться лента для труб, чтобы обеспечить надежную герметизацию всех соединений….

Трубы ПНД — оптимальный вариант для дачного водопровода внутри дома или системы полива на участке. Их можно заглубить в землю или проложить поверхностно. При этом следует слить воду из трубопровода поздней осенью, чтобы исключить ее замерзание и разрушение материала.

Среди видов труб используемых для монтажа водопровода, выбирают продукцию из сшитого полиэтилена фирмы РЕХАУ. Их применяют в системах питьевого обеспечения, устройстве отопления и водяного теплого пола. Имеют серебристое покрытие и кислородозащитный слой. Трубопроводы Rehau RAUTITAN flex могут эксплуатироваться при температуре +950С и давлении 10 атм.

Таблица. Размеры труб марки Rehau.

№	Наружный диаметр, мм	Толщина стенки, мм
1	16	2,2
2	20	2,8
3	25	3,5
4	32	4,4
5	40	5,5
6	50	6,9
7	63	8,6

Собрать водопровод из таких элементов достаточно просто. Монтажным приспособлением эспандером расширяют конец трубы, в него вставляют фитинг, на него надевают муфту и зажимают прессом. В результате получаем герметичное соединение. Инструмент для установки сантехнической арматуры может быть ручным или оборудован аккумулятором для ускорения процесса.

Трубы ПВХ

При выборе водяных труб часто останавливают выбор на поливинил хлоридных (ПВХ). Они имеют красивую внешнюю поверхность, используются при открытой прокладке. Легко монтируются, для стыков применяют резиновые манжеты или клей. Основное назначение – трубопроводы холодной воды.

 Асбестоцементные

Асбестоцементные трубы используются для устройства канализации и технического водопровода. Бывают безнапорного и напорного типа. Безнапорные трубопроводы применяются для самотечной бытовой и ливневой канализации. Выдерживают давление до 6 атм. В местах разветвления устанвливают чугунные, металлические или пластиковые фитинги, стыки заполняют герметиком.

Напорные асбестоцементные трубопроводы рассчитаны на давление от 6 до 25 атм. Это зависит от диаметра и толщины стенки трубы. Соединение участков производят с помощью муфт и хомутов, уплотняют герметизирующей мастикой. Для питьевого водопровода такой материал не применяют, так как возможно загрязнение воды вредными химическими соединениями.

Выбираем трубы в зависимости от сферы их использования

Условия эксплуатации являются основополагающим признаком при выборе материала и вида водопроводных труб. Рассмотрим возможные места, где монтируют системы водоснабжения.

Уличный водопровод

На улице прокладывают подающий трубопровод от скважины или магистральной сети. Его заглубляют в землю и изолируют, чтобы исключить замерзание воды зимой. Для этого используют трубы:

• стальные оцинкованные;
• полиэтиленовые низкого давления ПНД.

Стальные трубы без антикоррозийного покрытия быстро выходят из строя. Хорошая замена металлу – пластик. Трубопроводы из ПНД обладают прочностью, не разлагаются в земле.

Для питьевого водопровода используют материал с тремя синими продольными полосами, что характеризует о его химической стойкости и безопасности для человека.

Внутренний водопровод в частном доме

Стальные трубопроводы по-прежнему используют для внутреннего водопровода, предпочтение отдано оцинкованной или нержавеющей стали, медным трубам. Современные материалы – это полипропилен. Следует различать марки для холодной и горячей воды. Внутри дома до нагревательного котла можно использовать трубы ПВХ.

Водопровод в квартире

В квартиру вода подается от стояков горячего и холодного магистрального трубопровода. С учетом температуры выбирают материал трубных элементов – полипропилен, металопластик, ПВХ, оцинкованная сталь. В квартире довольно простая система водопровода. Санитарные помещения и кухня обычно расположены рядом и близко от места ввода воды. Большого количества материала не требуется. В богатых интерьерах при открытой прокладке используют медные трубы, хотя широкого распространения это решение не получило.

Определяем необходимый диаметр трубопровода

Для обеспечения бесперебойной подачи воды в доме или квартире, необходимо создать давление в системе водопровода не менее 0,6 атм и скорость движения жидкости 20 м/сек. На скорость оказывают влияние длина прямого участка, количество поворотов и отводов. Для получения необходимого напора нужно правильно выбрать внутренний диаметр водопроводной трубы.

Рассчитываем водопровод в квартире

Для квартиры или небольшого жилого дома на отрезок 4 м используют трубы с условным проходом не меньше 16 мм. Чем больше прямой участок водопровода, тем больший диаметр нужен. Существует такая зависимость:

• расстояние до 10 м – D=20 мм;
• до 30 м — D=25 мм;
• более 30 м — D=32 мм.

Сложные формулы гидравлического расчета для бытового водопровода не применяют. В частном доме давление в трубопроводе зависит от мощности водяного насоса, при покупке следует изучить характеристики оборудования и рекомендации в инструкции.

При сомнении лучше выбрать трубу большего диаметра, в которой будут меньше гидравлические потери.

Диаметр труб наружного водоснабжения

Наружный водопровод необходим для водоснабжения отдельно стоящего дома от источника. Источником могут быть магистральные сети поселка, отдельная скважина или колодец. При расчете диаметра трубопровода принимают условие – должно обеспечиваться давление в системе, чтобы все точки потребления при одновременном включении имели достаточный напор.

Для среднего жилого дома принимаем 4 места (кран на кухне и в ванной, стиральная/посудомоечная машина, смывной бачок). Каждому требуется 6 л/мин. В таком случае через трубу должно проходить не менее 20 л/мин без учета гидропотерь. Для этого потребуется давление 0,3 атм. При выборе диаметра трубы важна длина участка:

• до 10 м используют трубы с условным проходом 25 мм;
• до 30 м – 32 мм;
• более 30 м – 40 мм.

Необходимо учесть давление источника воды. При низком напоре применяют трубы большего размера.

При использовании гидронасоса за основу принимают его характеристики, прокладывается труба диаметром 38 мм.

С учетом выше изложенного, делаем вывод, что прокладку водопровода в квартире или доме можно осуществить собственными руками. Если использовать пластиковые элементы, не нужна сварка или какое-либо сложное оборудование. Достаточно плойки для нагрева трубы при ее изгибе и установке фитингов. В магазине можно приобрести комплект сантехнической арматуры необходимой для конкретной сети.

Разработав грамотную схему коммуникаций, продумав местоположение сантехнического оборудования, пора заняться выбором материала для предварения проекта в жизнь. Однако еще до начала его закупок следует точно знать, что предпочесть из рыночного многообразия, какими оценочными критериями руководствоваться?

Какая она самая лучшая труба?

На самом деле такой не существует. Единственны вариант, который можно сразу исключить из кандидатов для квартирной разводки – это «классические» стальные трубы.

Углеродистая сталь изначально имеет высокий коэффициент сопротивления потоку, который с годами увеличивается за счет отложений в десятки раз.

Поэтому, замуровывать проводку воды из такого материала нельзя, так как рано или поздно его стенки проест сквозная коррозия и случится потоп. Если же прокладывать его открыто, то выглядит это не эстетично. Все остальные варианты труб, допущенные для внутреннего водопровода, обладают гладкой внутренней поверхностью, не задерживающей отложения.

Трубные изделия из металлов

Достойный и самый дорогостоящий выбор. Категория подобной современной продукции представлена трубами из меди и нержавеющих сплавов, с содержанием хрома от 13%. Все они обладают отличной механической прочностью (медные материалы лишь немного уступают стали), свободно выдерживают все возможные в быту температурные режимы эксплуатации. Металлические проводки красиво смотрятся, как правило, характеризуя ремонты высокого статусного уровня.

Монтаж металлических трубопроводов – удел профессионалов, так как технологический процесс требует немалых практических навыков, применения дорогостоящего оборудования, а также определенной теоретической подготовки. Например, следует учитывать, что не допускается прямое соединение меди и стали, а также то, что медь всегда должна стоять дальше по потоку воды. Эти особенности связаны с электрохимическим взаимодействием разноименных металлов, которое может привести к ускоренной коррозии участков стальных коммуникаций.

Проектируя водопроводную разводку квартиры из металлических труб, неплохо уточнить среднестатистические параметры воды, которую предстоит по ним транспортировать. При определенных неблагоприятных показателях её химического состава, даже инертные металлы могут подвергаться коррозионной деградации.

Так, устойчивые ко многим растворенным примесям нержавеющие изделия не переносят переизбытка хлоридов. Медные, напротив, устойчивы к хлорированию, но слишком жесткая, мягкая, щелочная или кислая вода может сократить срок их службы в 2 раза.

Трубные изделия из полимеров

Сегодня чаще других типов труб используются для обустройства водоснабжения в квартире. При вполне доступной цене, преобладающее количество их разновидностей достаточно легко монтируется. Поэтому при некоторой практике собрать сантехнические узлы и развести от них водопитающие ветки возможно своими силами. Полимерная продукция, предназначенная для питьевого водоснабжения, абсолютно инертна к любым растворимым примесям и безопасна при соблюдении режимов эксплуатации.

Главных недостатков у всех синтетических трубопроводов два – значительно меньшая механическая прочность по сравнению с металлическими аналогами, а также температурные ограничения по верхнему порогу эксплуатации.

Обратите внимание! Если постоянная температура транспортируемой по ним жидкости достигает либо превышает 90⁰С, то срок их службы резко снижается. Вместо заявляемых производителем 50 лет вы получите в лучшем случае 10 лет.

К наиболее популярным полимерным водопроводным трубам для квартир относятся:

• металлопластиковые;
• из сшитого полиэтилена;
• полипропиленовые;
• поливинилхлоридные;
• полибутеновые.

Металлопластиковые трубы

Обычно под этой категорией подразумевают изделия, состоящие из трех слоёв – двух из полиэтилена и алюминия между ними. За счет армировки металлом имеют низкий коэффициент температурного расширения, хорошо гнутся, сохраняя заданную форму. Монтируются на компрессионных (затягиваются рожковыми ключами) и пресс-фитингах (нужен специальный обжимной пресс).

Маркировка труб из металлопластика по составу:

• «PE-AL-PE» – полиэтилен, алюминий;
• «PE-AL-PERT» – полиэтилен обычный и термоупрочненный (внутри), алюминий;
• «РЕX- AL-PEX» – сшитый полиэтилен, алюминий, сшитый полиэтилен.

Трубы водоснабжения из сшитого полиэтилена

Также производятся и без армирующих слоев благодаря высокой прочности и стабильности материала. Часто используются в системах теплых полов, но могут устанавливаться в системах ГВС и ХВС. Легко гнутся от руки, а при заломах восстанавливаются за счет присущего им эффекта памяти (достаточно нагреть трубу, и она примет первоначальную форму). Их следует защищать от прямого воздействия дневного света, так в них может начать усиленно размножаться растительная микрофлора. Монтируются на компрессионных, надвижных и пресс-фитингах. Обозначаются – «РЕX-а (b, с)», где малый индекс указывает способ сшивки молекул полиэтилена – упрочнения его структуры.

Полипропиленовые трубы

Полипропилен объединяет широкую группу изделий. Трубы из полипропилена отличаются высокой жесткостью, поэтому повороты с малыми радиусами осуществляются только посредством угловых фитингов. Монтируются при помощи пайки (диффузионной сварки). В обозначении на первом месте всегда стоит код «РР», а затем идет расшифровка особенностей. Например, «PPR» – труба армированная алюминием (её иногда также называют металлопластиком), подходит для горячей и холодной воды. «РРН» – из гомополимера, используется для холодной воды.

Поливинилхлоридные (ПВХ) трубы

Для установки труб водопровода в квартире имели высокую популярность в самом начале появления подобных пластиковых изделий на нашем рынке. Характеризуются высокой прочностью, однако она резко снижается при температурах выше 65⁰С – это верхний порог их кратковременной эксплуатации. Свое быстрое распространение трубная продукция из поливинилхлорида получила благодаря тому, что её монтаж выполняется при помощи клеевых соединений. Обозначается – «PVC» или «ПВХ» и «НПВХ».

Полибутеновые

Трубопроводы из полибутена (полибутилена) позже других синтетических аналогов стали входить на широкий потребительский рынок. Однако они уже начинают теснить конкурентов, так как по многим показателям превосходит их. Их лучшими характеристиками являются меньшие коэффициенты теплового расширения и теплопроводности, высокая эластичность. Сборку системы выполняют, используя компрессионные, самозажимные, пресс-фитинги, а также диффузионную сварку. Они маркируются индексом «РВ».

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

• давление на входе;
• потери напора;
• материал трубопроводов;
• скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с. Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

• короткие, с большим внутренним диаметром;
• менее шероховатые, например, пластиковые, а не стальные;
• с меньшим числом поворотов, местных сужений;
• питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.

Содержание

Сортамент

Существует несколько видов пластиковых труб, а именно:

• поливинилхлоридные;
• полипропиленовые;
• полиэтиленовые;
• металлопластиковые.

С особенностями каждого из них можно ознакомиться ниже.

Поливинилхлоридные

Применяемые для водоснабжения напорные поливинилхлоридные трубы (НПВХ) изготавливаются из экологически безопасного пищевого материала, тогда как другие виды изделий из ПВХ могут содержать токсичные вещества.

Трубы НПВХ самые экологичные и безопасные для здоровья человека

Производятся напорные трубы путем вытяжки поливинилхлорида, в состав которого добавляют специальные компоненты и смазочные средства. Наличие в материале атомов хлора обеспечивает его cамозатухание в случае возгорания.

Водопровод из пластиковых труб ПВХ может транспортировать жидкость температурой до +40°C. Если воздух вокруг охлаждается до 0°C и ниже, то требуется утепление конструкции, поскольку при таких условиях материал теряет эластичность и может разрушиться.

Средняя цена на пластиковые водопроводные трубы НПВХ ― 10 рублей за метр.

Полипропиленовые

Полипропиленовые трубы для водопровода чрезвычайно прочны, устойчивы к истиранию, гибки, выдерживают температуру до -25°C и практически не подвержены действию ПАВ. Эти качества позволяют им гарантированно отслужить срок в 50 лет.

Водопровод из полипропилена без вреда для материала способен поставлять жидкости температурой до +75°C, а в кратковременном периоде ― до +95°C.

Полиэтиленовые

Пластиковые трубы для водопровода из полиэтилена функционируют в температурном диапазоне 0–+40°C. Они абсолютно безвредны и не влияют на качество транспортируемой питьевой воды.

Полиэтилен сохранит воду для вас в первозданном состоянии

В зависимости от разницы производственного процесса различают пять видов полиэтиленовых изделий:

• ПНД (низкого давления);
• ПСД (среднего давления);
• ПВД (высокого давления);
• РЕХ (сшитый).

С их помощью получаются изделия с разными характеристиками и областью применения.

Металлопластиковые

Металлопластиковые трубы представляют собой конструкцию из трех слоев:

• внутренний слой из сшитого полиэтилена;
• фольга из алюминия толщиной не более ½ миллиметра;
• защитное покрытие из полиэтилена.

Гарантированный период их эксплуатации ― 30 лет, а их рабочая температура в долговременном периоде доходит до 95°C. Возможно также безопасное функционирование в течение нескольких часов при 110°C.

Такое изделие способно выдерживать внутренне давление до 10 атмосфер.

Металлопластиковые выдерживают очень большое давление и смело используются на производствах

Можно ли использовать пластиковые трубы для отопления

Пластик быстро теряет технические характеристики при воздействии высоких температур. Поэтому при выборе пластиковых труб для отопления нужно подбирать продукцию, которая соответствует ряду требований:

1. Пластик должен выдерживать воздействие температуры теплоносителя. Максимальный температурный режим — 95 градусов. При такой температуре трубы не должны деформироваться.
2. Трубки должны выдерживать высокое давление, чтобы возникающие в системе гидроудары не могли разрушить трубопровод.
3. Минимальный коэффициент теплового расширения. В противном случае отдельные элементы трубопровода будут провисать при нагревании. При понижении температур могут возникать внутренние напряжения, которые негативно сказываются на прочности трубок.
4. Трубы должны быть ровными изнутри. Если не учитывать это требование, на внутренних стенках будет скапливаться налет, который приведет к возникновению засоров.
5. Элементы трубопровода не должны разрушаться при воздействии различных химических веществ, которые могут содержаться в водопроводной воде.
6. Отдельные элементы, из которых собирается отопительный контур, должны быть долговечными, чтобы функционировать длительное время без поломок.
7. Трубки должна иметь высокий показатель шумоизоляции, чтобы в помещениях не было слышно потока воды.

Маркировка

Существует несколько видов пластика, применяемых для изготовления трубопроводов:

• трубы ПВХ;
• полипропиленовые изделия;
• детали из полиэтилена.

К отдельной группе можно отнести трубки, при изготовлении которых между слоями пластика размещается армирующий слой из алюминиевой фольги или стекловолокна.

Маркировка изменяется зависимо от вида полимера. Нет смысла описывать обозначения на ПВХ, поскольку этот материал не используется для изготовления трубопроводов водоснабжения, отопления. Этот вид полимеров выделяет при нагревании вредные вещества, имеет низкие эксплуатационные характеристики.

Маркировка полиэтилена:

1. ПЭ 32 — вид полиэтилена с самым низким показателем плотности. Для изготовления труб применяется редко.
2. ПЭ 63 — применяется для сборки безнапорных систем. Это могут быть канализационные стоки, летний душ. Такой вид полиэтилена не выдерживает высокое давление, разрушается при гидроударах.
3. ПЭ 80 — разновидность полиэтилена с высоким показателем прочности. Применяется для сборки систем холодного водоснабжения. Если трубопровод прокладывается снаружи зданий, нужно использовать дополнительное утепление.
4. ПЭ 100 — трубы из этого вида полиэтилена имеют самый высокий показатель прочности. Применяются для изготовления промышленных трубопроводов, систем горячего, холодного водоснабжения, отопительных контуров.

В маркировке трубок из полиэтилена присутствует аббревиатура SDR, после которой указываются цифры. Чем меньше этот показатель, тем прочнее изделия.

Маркировка полипропиленовых трубок:

1. PN10. Изделия с таким обозначением выдерживают давление до 1 МПа. Допустимая температура жидкости — 45 градусов по Цельсию. Из-за низких показателей прочности, термоустойчивости такие трубки применяются для сборки канализационных стоков, водопроводов холодного водоснабжения.
2. PN16. Максимально допустимый уровень давления — 1,5 МПа. Температура теплоносителя не должна превышать 60 градусов. Популярны для изготовления систем холодного водоснабжения. Редко применяются для сборки контуров с горячей водой.
3. PN20. Трубки из этого вида полипропилена выдерживают давление до 2 МПа. Максимально допустимая температура теплоносителя — 80 градусов. Применяется для сборки систем горячего, холодного водоснабжения, отопительных контуров.
4. PN25 — самая прочная разновидность полипропилена. Такой материал выдерживает давление до 2,5 МПа. Температура теплоносителя может подниматься до 95 градусов. Выдерживает скачки температуры — до 110 градусов.

Маркировка многослойных изделий:

1. PPR — внешний слой трубок покрывает полипропилен;
2. AL — имеет армирующий слой из алюминиевой фольги;
3. PP-RCT — обозначение модифицированного полипропилена, который имеет повышенные термостатические свойства.

Если внутри трубы если слой стекловолокна, маркировка будет содержать буквы FG, FR.

Трубы для отопления из полипропилена

Монтаж

Собрать пластиковый водопровод своими руками ― дело нехитрое, но требует четкого соблюдения всех правил. Весь процесс состоит из двух этапов: подготовки и сборки.

Первый этап подразумевает построение схемы трубопровода и подбор инструментов. Схема выполняется в виде чертежа или как разметка на стенах комнаты. При ее составлении следует учитывать, что система внутреннего водоснабжения состоит из нескольких элементов: распределительной магистрали, ввода, водомерного узла, стояков, запорной, регулирующей и водоразборной арматуры, а также насосов и баков. Все они должны быть отмечены на схеме. Такая мера позволит выбрать наиболее удачное расположение водопроводной сети и избежать ошибок ее установки.

Подбор инструментов осуществляется в зависимости от типа используемых материалов и способа их прокладки. Могут понадобиться:

• фитинги;
• аппарат для сварки;
• опора;
• приспособление для резки труб.

Монтаж водопровода из каждого вида пластика имеет свои особенности.

Сборка металлопластиковых труб осуществляется двумя способами: прессовым и цанговым. Прессовое соединение водопроводных труб осуществляется с помощью пресс-клещей и обжимного пресса. Этот способ считается самым надежным, но требует дорогостоящего оборудования и арматуры. Цанговое крепление производится одноименными фитингами из латуни. Благодаря этому методу водопровод из пластиковых труб при необходимости легко демонтируется. Но под действием повышенных температур соединение может нарушиться, поэтому его состояние следует периодически проверять, и в случае надобности выполнять замену деталей.

Крепление пластиковых труб из полипропилена происходит методом сварки. С помощью специального аппарата при определенной температуре выполняется нагрев трубы в месте соединения с внешней стороны. Далее нагревательный элемент вставляется в пластиковый фитинг на некоторое время, после чего детали трубопровода аккуратно соединяются.

Крепление пластиковых труб осуществляется с помощью специальной сварки

В ходе процесса важно строго соблюдать температурный режим и продолжительность, поскольку недогрев не обеспечивает эффективное запаивание, а перегрев деформирует детали. Значение параметров зависит от диаметра и толщины изделия представлено в специальных таблицах

Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки.

Первый способ чрезвычайно прост и заключается в последовательном соединении элементов с использованием резинового кольца в качестве уплотнителя.

Монтаж труб водоснабжения с помощью метода холодной сварки происходит следующим образом:

Для того чтобы убедиться в соответствии размеров деталей, необходимо соединить их «всухую».

1. Края труб обрабатываются напильником или специальным ножом.
2. Элементы в местах соединения покрывают праймером, который очищает и подготавливает поверхность для наиболее эффективного взаимодействия с клеящим составом.
3. На внешний край трубы и внутреннюю часть фитинга наносят специальный агрессивный клей, который меняет структуру верхнего слоя пластика, обеспечивая взаимопроникновение молекул контактирующих частей. Таким образом получается надежная фиксация деталей.

Для соединения пластиковой и металлической трубы используют спиральный двойной переходник, на одну сторону которого нанесена резьба для металлической детали, а на другой — гладкий конец для пластика.

Опоры

Выбор опоры — ответственная задача. Она обеспечивает поддержку, в которой нуждается водопровод из пластиковых труб, увеличивает качество его функционирования и срок службы.

Опоры бывают нескольких видов:

• неподвижная;
• подвижная;
• скользящая;
• хомутовая.

Неподвижная опора поддерживает конструкцию снизу и предохраняет от перемещения.

Подвижная опора для водопроводов защищает трубы, располагающиеся над землей, от действия негативных погодных условий и стихий (сейсмическая активность, ветер и другие). Благодаря такой опоре труба не раскачивается по вертикали, но подвержена умеренным колебаниям.

https://youtube.com/watch?v=3NQ6eyjoFqk

ПОСМОТРЕТЬ ВИДЕО

Скользящая опора для водопровода поддерживает трубопровод и помогает распределить оказываемое на него давление.

Скользящая хомутовая опора для трубопроводов производится из стали. Она обеспечивает им надежную поддержку, но предусматривает некоторое расширение или вибрацию элементов. Пластиковые трубы для водопровода

Характеристики пластиковых труб для водоснабжения

Современный рынок водопроводных труб предлагает огромный выбор изделий из пластика разных видов и свойств. Но, несмотря на некоторые отличия между ними, существуют определенные признаки, характеризующие трубопроводы из пластмасс.

Преимущества

Пластмассовые трубы для водопровода имеют следующие положительные качества:

1. устойчивость к ржавлению;
2. гарантированный срок службы до 50 лет;
3. низкая степень теплопроводности;
4. гибкость;
5. эластичность;
6. малый вес;
7. простота укладки;
8. отсутствие электропроводимости;
9. широкое применение внутри и снаружи помещения;
10. способность к шумоизоляции;
11. гладкое покрытие внутренней поверхности препятствует отложению нерастворимых веществ на стенках и засорению прохода;
12. отсутствие реакции с агрессивными химическими средами;
13. непригодность для развития бактериальной флоры;
14. широкий диапазон рабочей температуры ― от -100°C до +95°C.

Перечисленные особенности позволяют коммуникациям из пластмассы применяться даже в условиях замерзания транспортируемой жидкости. Их целостность в этом случае не будет нарушена.

Пластмассовые трубы реально вам сэкономят бюджет

Недостатки

Среди минусов стоит отметить ограничение рабочей температуры до +95°C. Но эта особенность для водопроводных труб не критична, поскольку транспортируемая жидкость редко достигает такой максимальной отметки.

Пластиковые водопроводные трубы не могут использоваться в противопожарных системах. Они не должны располагаться вблизи от потенциальных источников возгорания, так как некоторые из них лекговоспламенимы.

Используемые источники:

• https://znatoktepla.ru/truby/kakie-luchshe-dlya-vodoprovoda-v-kvartire.html
• https://trubarik.ru/vodoprovod/vodoprovodnye-truby
• https://santech-info.ru/vodosnabzhenie/iz-kakogo-materiala-montirovat-vodoprovod-v-kvartire.html
• https://mr-build.ru/newsanteh/plastikovye-truby.html
