Насос на отопление: установка циркуляционного насоса в системе отопления

Равномерное распределение теплоносителя внутри трубопровода и радиаторов обеспечивается за счет использования насоса для котла отопления. Приспособление поддерживает нужное давление в системе, помогая жидкости преодолевать непростой путь. Монтаж циркуляционного насоса можно провести самостоятельно, если ознакомиться с инструкцией и техническим устройством прибора.

Что такое циркуляционный насос

Одним из необходимых элементов в системе горячего водоснабжения и отопления является циркуляционный насос. Это устройство выполняет нагнетающую и всасывающую функции, способствует активному перемещению жидкость внутри отопительной системы. Насос монтируется непосредственно в трубопровод. Предназначен для работы в замкнутом контуре.

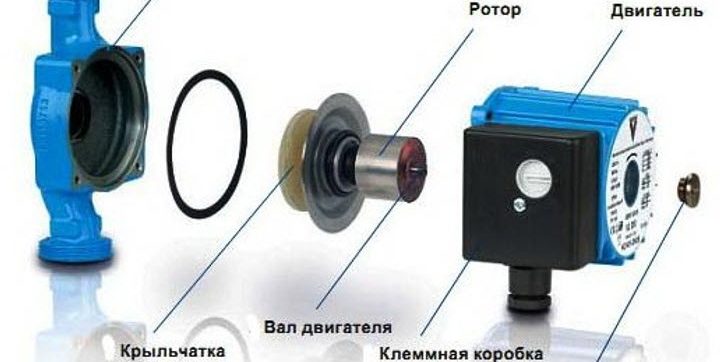

Основными элементами прибора являются:

корпус;
крыльчатка;
ротор;
вал двигателя;
клеммная коробка;
двигатель;
воздушный винт.

Как только на ротор подается электрическая энергия, он начинает вращаться, передавая крыльчатке сигнал на движение. Это приводит к всасыванию жидкости с одной стороны устройства и выталкиванию с другой. Чтобы агрегаты было легче монтировать и обслуживать, производители выпускают различные модели по форме корпуса и габаритам.

Цены на циркуляционные насосы для котлов отопления

~~циркуляционные насосы для котлов отопления~~

Для чего используется

Благодаря циркуляционному насосу обогрев помещений осуществляется равномерно и быстро, поэтому сфера применения таких агрегатов обширная.

Насосы устанавливают для таких целей:

Улучшение качества работы системы с естественной циркуляцией.
Принудительное движение теплоносителя при геотермальном отоплении. Тепловой насос работает по классическому циклу Карно: забирает глубоко внизу холодный теплоноситель и получает взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Летом геотермальное оборудование из нагревателя превращается в средство пассивного кондиционирования.
Обеспечение циркуляции воды в системах горячего и холодного водоснабжения в частном доме.
Повышение эффективности работы конструкции теплый водяной пол.
Использование в системах кондиционирования с целью охлаждения.

Виды насосов

Все электронасосы имеют общий принцип работы, но отличаются конструкцией и эффективностью. Чтобы правильно выбрать устройство, необходимо знать, какие виды оборудования существуют, чем отличаются.

Различают два вида циркуляционных агрегатов:

С мокрым ротором. Такие устройства имеют модульную конструкцию, что упрощает их техническое обслуживание и ремонт. Ротор и крыльчатка находятся в рабочей среде, сухой остается только электрическая часть. У приборов невысокий уровень шума. Ступенчатый регулятор скорости позволяет контролировать расход электрической энергии. Преимущество агрегата заключается в длительном сроке эксплуатации при условии правильного монтажа. Недостаток прибора — чувствительность к качеству рабочей жидкости.
С сухим ротором. Насос отличается типом конструкции. Ротор заключен в герметичный корпус, а крыльчатка погружена в теплоноситель. От проникновения жидкости двигатель защищен уплотнительными кольцами. Основной плюс агрегата — высокий коэффициент полезного действия и минимальные требования к качеству теплоносителя. Устройство создает высокий уровень шума.

Судя по характеристикам, можно сделать вывод, что для частных домов и квартир больше подходят устройства с мокрым ротором.

Преимущества котлов с насосом

Электрический котел с циркуляционным насосом благодаря своей уникальной конструкции, может выполнять функции целого комплекса отопительных устройств.

Повышенный спрос на такое оборудование обусловлен его преимуществами:

Большой ассортимент моделей дает возможность выбрать котел для обогрева помещений любой площади. Пользователю не нужно подбирать насос отдельно.
Устройство позволяет прогонять жидкость по всем контурам с оптимальной скоростью. Это помогает равномерно и быстро прогреть помещение.
Коэффициент полезного действия — 90% и выше, что говорит о высокой эффективности моделей.
Автоматизация процесса обеспечивает простую настройку и высокую безопасность котлов.
Оборудование экологично, так как в процессе его работы не производится выброс вредных веществ.
Простой монтаж отопительной системы.

Производители выпускают котлы настенные, которые подходят для небольших квартир, а также напольные, способные обеспечить теплом помещение с большой площадью.

Недостатки

Котлы со встроенными циркуляционными насосами не лишены недостатков, знакомство с которыми позволит определиться, стоит ли устанавливать подобное оборудование.

Основные минусы:

Электроэнергия обходится дороже, чем газ или твердое топливо.
Бесперебойная работа котла напрямую зависит от напряжения в подающей сети.
Необходимость установки качественной проводки в отапливаемом помещении.

Недостатки использования котлов в основном связаны с необходимостью обеспечения их электрической энергией. Перед установкой необходимо рассчитать силу тока, чтобы выбрать кабель нужного сечения и автомат. Для снижения мощности самого котла на выходном контуре отопительной системы ставится аккумуляторная емкость.

Виды устройств для котлов

Врезанные в отопительный контур помпы усиливают циркуляцию теплоносителя в трубах. В зависимости от области применения они отличаются по конструкции и техническим параметрам.

Устройства делятся на два типа: циркуляционные насосы для газового котла и питательные аппараты для паровых агрегатов. Главное — правильно подобрать прибор под конкретный трубопровод и характеристики котла.

Циркуляционные

Многие модели одно- и двухконтурных газовых котлов оснащены циркуляционными насосами, которые устанавливаются рядом с гидравлическим блоком. Для бытовых нужд идеальным вариантом являются однофазные помпы с мощностью до 100 Вт, обеспечивающие скорость прокачки жидкости до 2 м/с. Эти модели легко устанавливаются на пластиковые трубы и способны долго прослужить без ремонта, так как собираются из нержавеющих компонентов.

Помпы в одноконтурных газовых котлах, как и в электрических, бывают «мокрыми» и «сухими». Они необходимы в тех случаях, когда в системе низкое давление газа. Агрегат помогает такому котлу развивать мощность до 80%.

Питательные

Промышленные установки, предназначенные для подачи теплоносителя в паровые котлы электрических станций или нефтеперерабатывающих предприятий, называются питательными насосами. Агрегаты, в зависимости от типа модели, перекачивают воду с температурой от 80 °С до 165 °С. Количество примесей в жидкости не должно превышать 0,2 %.

Питательные агрегаты производятся нескольких типов и в различных конструктивных исполнениях. Эксплуатируются они в тяжелых условиях, поэтому многие оснащены устройством автоматического отключения. Каждый агрегат имеет обратный клапан — это защитная мера для предотвращения обратного вращения ротора или перегрева воды.

Рабочая часть устройств изготавливается из стали, сплавов чугуна или цветных металлов.

Как подобрать насос

Чтобы правильно выбрать циркуляционный агрегат, необходимо знать его функциональные возможности. Ознакомиться с ними можно в технической документации, которую вместе с насосом предоставляет производитель. Стоит обращать внимание на материал, из которого изготовлен корпус циркулярного прибора и на присутствие защиты.

Основные параметры:

Производительность. Эта величина максимального объема теплоносителя, которую может за один час времени прокачать приспособление. Единица измерения — м³/ч.
Напор. Показатель измеряется в метрах и представляет собой максимальное значение гидравлического сопротивления.
Скорость. Позволяет настраивать теплоотдачу в зависимости от температуры на улице. Лучше выбирать приборы, которые могут работать на различных скоростях.
Мощность. Чем меньше диаметр труб отопительной системы, тем мощнее должен быть двигатель.
Температура. До скольки градусов будет нагреваться жидкость в системе отопления.

Куда устанавливать

Среди специалистов существуют различные мнения по поводу установки агрегата в систему. Одни предлагают монтировать насос на подающем трубопроводе, другие — на обратном.

В домашней системе температура редко поднимается выше 70 °С, а жидкость не нагревается больше, чем на 90 °С. Поэтому агрегат можно врезать как в подающем, так и в обратном трубопроводе, при этом разность статистических давлений жидкости между ними не существенная, но лучше остановиться на втором варианте. Если в отопительной системе две отдельные ветки, то имеет смысл на каждой поставить отдельное приспособление.

Монтировать насос надо сразу после котла, до первого разветвления в контуре. Тогда можно будет задавать необходимый тепловой режим в каждой части дома.

Принудительная циркуляция

В домах с большой площадью в системе возможно образование воздушных пробок, что приводит к нарушению циркуляции, перегреву теплоносителя в котле и возникновению повреждений. Поэтому в обратную трубу перед вводом в теплообменник котла устанавливается насос, который осуществляет принудительную циркуляцию. Это позволяет поддерживать нужную скорость и давление жидкости.

В теплоносителе часто содержатся механические примеси, которые способны повредить двигатель или привести к заклиниванию крыльчатки, поэтому перед приспособлением устанавливается сетчатый фильтр-грязевик. Установленные с обеих сторон прибора шаровые краны позволяют осуществить ремонт или замену агрегата без слива жидкости из системы.

Естественная циркуляция

Процесс получил свое название исходя из законов физики. Благодаря строго выдержанному наклону подающей и обратной труб нагретая жидкость поднимается в верхнюю точку системы, затем по мере остывания опускается вниз, возвращаясь в котел. При работе в таком режиме теплоотдача будет низкой, кроме того, возможно отключение электрической энергии, поэтому в систему врезают насос. Это дает высокую эффективность и надежность отопления.

Дополнительно монтируют байпасную линию для помпы — перемычку, которая при отключенном котле делает систему работоспособной. В перемычке ставится шаровой отсечной кран. Он открывается, когда отключается электричество или прибор выходит из строя. Кран, ведущий к насосу, перекрывается, и система начинает работать по принципу самотека.

Куда нельзя устанавливать циркуляционные агрегаты

Не желательно устанавливать циркуляционные насосы на подающую магистраль. Бывают случаи, когда в верхней части котла скапливается воздух, устройство не может его втянуть, в результате образуется вакуум, что приводит к закипанию теплоносителя.

Образующаяся пароводяная смесь начинает двигаться в систему. Насос останавливается, потому что он может перекачивать только воду. Если вовремя не принять меры, то возможен взрыв.

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе. Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
Помпу монтируют в начале контура после группы безопасности.
Устройство с отсекающей арматурой ставиться на байпасе.
Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.

Пошаговая инструкция по сборке и монтажу насоса

После приобретения устройства и выбора места его установки необходимо провести сборку и монтаж. Предварительно необходимо по обе стороны помпы вмонтировать шаровые краны, перед агрегатом установить грязевик для задержки окалины, грязи, абразивных частиц. Верхнюю часть байпаса надо оснастить воздушным клапаном.

Сборка и подключение насоса к котлу отопления проводятся в такой последовательности:

Перед монтажом следует слить жидкость из системы. Для полноценной очистки нужно залить в нее теплоноситель и спустить, затем повторить эту процедуру еще пару раз.
Осуществить установку насоса в систему.
После монтажа все места соединений необходимо тщательно загерметизировать.
Залить систему жидкостью. Удалить лишний воздух.
Подключить устройство к электрической сети.

Количество циркуляционных приборов, необходимых в системе, зависит от длины трубопровода.

Стоимость насосов разных видов

На рынке представлено много компаний, специализирующихся на производстве циркуляционных агрегатов. Потребителям рекомендуется покупать модели европейских производителей, пользующихся авторитетом. Спросом пользуется также продукция некоторых российских предприятий.

Модель	Страна-производитель	Цена, руб.
Прима UPS 25/60 180	Россия	1570
Wester WCP 25-40G	Россия	2127
LRP 32-50/180	Китай	2598
Hoffmann UPC 25-40 180	Германия	5256
Yonos PICO 15/1-4	Германия	6051
A 56/180 XM	Италия	10953

В продаже можно найти как бюджетные, так и дорогостоящие модели. Какой купить насос для котла отопления — это индивидуальное решение хозяина дома. Одни при выборе ориентируются на степень известности производителя, другие — на стоимость, третьи — на доступность сервиса.

Видео

Посмотрите видео, где показана установка насоса в систему отопления.

Похожие записиОтзывы и комментарии<index>

Сегодня редко встретишь систему обогрева дома, построенную по классической гравитационной схеме. Практически везде применяется циркуляционный насос для отопления. Это устройство полезно и функционально, однако снижает общие требования к точности проектирования трубопроводной сети. Одновременно без принудительного источника циркуляции невозможна работа таких технологичных систем отопления в частном доме или квартире, как теплый пол.

Устройство и принцип работы циркуляционного насоса

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины. В основные конструкционные узлы входят:

корпус насоса;
ротор, передающий вращение от вала двигателя блоку турбины;
крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
средства уплотнения, изоляции от воды или теплоносителя;
основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор насоса можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с насосом могут устанавливаться устройства безопасности. Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Принцип работы циркуляционного насоса можно проиллюстрировать несколькими пунктами.

Теплоноситель поступает во входной патрубок.
При включении двигателя момент вращения передается через ротор на колесо турбины.
Вращаясь, колесо наклонными лопатками перемещает воду, которая движется к краю диска под действием механики (распределение сил по наклонной плоскости), а также благодаря центробежной силе.
По мере приближения к краю диска, скорость потока воды растет, как и ее давление.
Жидкость выбрасывается в выходной патрубок.

По мере движения воды или теплоносителя к краю турбинного колеса во входном патрубке возникает разрежение, он захватывает новую порцию рабочего тела для транспортировки.

Важно! Циркуляционный насос газового или твердотопливного котла способен эффективно обслуживать определенную длину трубопроводов, прокачивая заявленный в характеристиках объем теплоносителя. Если требуется большая производительность и напор — не обязательно покупать отдельный, внешний нагнетатель. В систему можно установить дополнительный насос, который создаст необходимый поток или поможет поднять воду на второй этаж. Так же поступают, когда строиться распределенная, зонированная система теплого пола.

Как обычная домашняя, так и система отопления с двумя насосами может использовать различные типы нагнетателей. Главное отличие предлагаемых на рынке моделей в инженерном решении зоны ротор-турбина.

Насосы с мокрым ротором

Насосы для циркуляции с мокрым ротором — самый распространенный тип нагнетателей для системы отопления частного дома или квартиры. Устройства так названы из-за того, что работа узлов происходит непосредственно в теплоносителе.

Ротор помещается в специальный стакан с уплотнительной или вихревой защитой от протечек.
Во время работы детали ротора, включая подшипники скольжения, находятся в воде или теплоносителе.
Происходит непрерывная смазка и охлаждение частей конструкции.

Благодаря таким особенностям работы мокрые системы отличаются стабильностью, отсутствием необходимости в обслуживании, низким шумом.

Чтобы в область ротора не попал воздух, насос оснащается выпускными отводами. Верхний предназначен для работы автоматизированной системы, а через находящийся в передней части корпуса спускают газ во время пусконаладочных операций или регулировки.

Важно! Работа насоса с мокрым ротором при условии попадания воздуха в трубопроводы вызывает резко растущий износ движущихся частей, перегрев, заклинивание или непоправимую поломку оборудования. Не рекомендуется присутствие в теплоносителе абразивных частиц. Поэтому водяной насос с мокрым ротором следует устанавливать только в закрытой системе отопления.

Насосы с сухим ротором

Насос с сухим ротором исполняется с тщательным изолированием блока турбины от протечек. Система имеет ряд достоинств и недостатков.

Преимущество сухих систем в лучшем охлаждении — большинство узлов не соприкасается в системе отопления с горячим теплоносителем.
Сухие насосы более шумные.
Общий уровень надежности насосов с сухим ротором ниже из-за большего количества уплотнителей, отсутствия постоянной смазки.

Однако главное достоинство нагнетателей сухого типа заключается в том, что они не боятся завоздушивания. Им также меньше мешает абразивная взвесь в воде — от нее страдает только турбина, у которой ресурс выработки на отказ гораздо выше, чем у блока ротора с его подшипниками скольжения. Поэтому такие нагнетатели стоит выбрать, если строится открытая система отопления с циркуляционным насосом.

Совет! Опасность открытой системы отопления для циркулярного насоса состоит в вероятности завоздушивания, гидравлических бросков и образования в теплоносителе абразивной взвеси. Из-за контакта с воздухом вода постоянно насыщается кислородом, процессы окисления ускоряются, особенно, если используются стальные трубы или радиаторы отопления. В теплоносителе увеличивается количество ржавчины. В таких условиях рекомендуется применение насоса с сухим ротором.

Насосы с регулировкой скорости

Скорость насоса в системе отопления играет большую роль. При помощи ее изменения можно добиться:

оптимального режима работы нагревательного оборудования;
стабилизации температуры всех радиаторов, вне зависимости от дальности их расположения от котла;
уменьшения температуры теплоносителя при неизменной эффективности отопления, так как при большей скорости циркуляции вода каждый проход теряет меньше энергии.

Сегодня на рынке представлены различные технические решения насосов. Домашнее отопление может использовать односкоростную модель, производительность которой нужно выбрать в соответствии с характеристиками котла и общего объема теплоносителя. Предлагаются двух, трех, четырехскоростные модели. Их работа основана на изменении схемы коммутации полюсных пар двигателя.

Более технологичное, но и ощутимо дорогое решение — частотное управление. Насос такого типа обеспечивает не ступенчатое переключение, а плавное регулирование скорости. Это позволяет очень тонко настроить работу отопительного контура.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

теплоноситель никак не соприкасается с воздухом в помещении;
внутри герметичной системы трубопроводов давление выше атмосферного;
расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

На заметку! Для закрытой схемы можно сделать расширительной бак своими руками. Его емкость рассчитывается по простым формулам, зависит от общего объема воды в системе.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Важно! Закрытая система отопления, построенная без наклона труб, соблюдения уровня основных линий движения теплоносителя, не работает без циркуляционного насоса. Она также не функционирует при отключении электропитания.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
Трубы подачи и обратки располагают под наклоном.
Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
Давление внутри открытой системы отопления равно атмосферному.
Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
Пришедшая обратка имеет более низкую температуру, чем подача из котла.
Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Важно! В такой структуре нет гравитационной составляющей циркуляции. Поэтому при отключении питания и насоса теплый пол просто не работает.

Основные характеристики циркуляционных насосов

Главные характеристики, по которым делается выбор циркуляционного насоса:

напор, показывающий способность устройства поднять воду на определенную высоту;
производительность и расход, показывающие, сколько жидкости нагнетатель подает в единицу времени.

Эти параметры являются ключевыми в расчете отопительной системы. Напор позволит понять, способен ли нагнетатель обслуживать сеть трубопроводов с определенным перепадом высоты. А расход рассчитывается по требованиям отопительного котла для планируемого объема теплоносителя.

Еще один фактор, который зачастую очень важен для пользователя — монтажный размер устройства. Это габарит насоса, его придирчиво рассматривают, если нагнетатель планируют врезать в существующий трубопровод, при этом обеспечивая аккуратную и незаметную установку.

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

тип устройства (чаще всего это UP — циркуляционный);
тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
напор в дециметрах или метрах (может отличаться у разных производителей);
монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Советы по выбору циркуляционного насоса

Выбор циркуляционного насоса всегда делается после тщательного расчета, который учитывает тип нагревательного оборудования, объем теплоносителя, перепады высот, минимально необходимую производительность нагнетателя.

Совет! Нельзя покупать изделия неизвестных компаний, которые копируют продукцию надежных и популярных брендов. Такой насос — неэффективное вложение средств. Использование некачественных материалов, крыльчаток, турбин с ограниченным моторесурсом приводит к быстрой поломке нагнетателя. На специализированных форумах можно найти множество страшных историй в фотографиях о том, какой технологический нигилизм содержат корпусы китайских «ноунейм» изделий.

Поэтому стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории. А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO.

Обзор популярных моделей

Привести четкое наименование модели лучшего среди нагнетателей невозможно без четкой сегментации по условиям их эксплуатации. Поэтому рейтинг циркуляционных насосов для отопления представляет соревнование брендов и ключевые особенности предлагаемого ими оборудования.

1. Grundfos UPS

Один из самых популярных и качественных типов насосов. Компания с корнями в Дании обеспечила максимум надежности, используя нержавеющие гильзы, подшипники из керамики, колеса турбин из композитных материалов. Насосы с мокрым ротором отличаются следующими особенностями:

малое потребление энергии, от 45 до 220 Вт;
очень низкий уровень шума (до 43 дБ) и вибраций — понять, что насос работает, можно только положив на него руку;
широкий температурный диапазон от 2 (-20 у отдельных моделей) до 110 градусов Цельсия;
простой монтаж;
неприхотливость, отсутствие обслуживания;
долговечность, срок службы составляет минимум 10 лет.

Насосы Grundfos UPS очень компактные и легкие. К их недостаткам можно отнести высокую цену, до 2 раз выше конкурентов. Однако популярность изделий этой марки говорит о том, что их характеристики оправдывают ценник.

Насос Grundfos UPS 25/40

2. Wilo Star-RS

Изделия этого бренда считаются самыми надежными. В их конструкции и электронных схемах используются только проверенные и простые решения. Насосы характеризуются:

экономичностью;
простой регулировкой мощности;
надежностью, долговечностью — чугунный корпус, колесо турбины из полипропилена, подшипники из металлографита, нержавеющие валы;
рабочей температурой от -10 до 110 градусов Цельсия;
защитой от перепадов и бросков напряжения;
простотой установки.

Насосы Wilo Star-RS компактны, легки, не требуют обслуживания. Их цена также выше конкурентов, однако ниже, чем у лидера рейтинга. Пользователи отмечают, что на самой высокой скорости насос со временем начинает шуметь.

Насос Wilo STAR-RS25/4-130

3. Джилекс «Циркуль»

Серия Циркуль — это разумный выбор, крепкий середнячок с привлекательными характеристиками и стоимостью. Насосы отличает:

экономичность;
простая схема переключения скорости;
малые габариты;
достаточно малый уровень шума до 65 дБ;
богатая комплектация и простой монтаж;
отказоустойчивость из-за отсутствия сложных технических решений и применения надежных материалов;
низкая цена.

Компания-производитель имеет разветвленную сервисную сеть, однако пользователи отмечают, что насосы серии Джилекс «Циркуль» ломаются крайне редко.

Насос Джилекс «Циркуль» 25/60

4. DAB VA

Серия насосов от итальянского производителя — это оптимальный баланс характеристик и цены. Они не способны предложить рекордных показателей, однако надежны, адаптированы к реалиям отечественных энергосетей. Устройства характеризуют:

трехступенчатая регулировка скорости;
простой монтаж с использованием быстроразъемного соединения;
два типа монтажного габарита в 130 и 180 мм;
уровень шума до 70 дБ;
доступная стоимость.

На заметку! Сегодня на рынке представлена обновленная линейка DAB VA, где тщательно проработан вопрос надежности. Применена литая алюминиевая оболочка двигателя, технополимерное колесо турбины, керамические вал и упорный подшипник, графитовые втулки, множество нержавеющих деталей и новое поколение уплотнительных колец в EPDM.

Насос циркуляционный DAB VB 55/120

Заключение

Сегодня на рынке можно купить любой циркуляционный насос. Кроме представленных в рейтинге выше, предлагаются адаптивные системы, самостоятельно определяющие параметры рабочего тела и изменяющие производительность. Для пользователя главное — правильно рассчитать требуемые показатели нагнетателя. И тогда, если не покупать откровенно бросовые изделия китайской гаражной промышленности, система отопления с качественным насосом будет функционировать долго, безотказно и стабильно.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx11.11.2019Как сделать инкубатор для яиц в домашних условияхПрочая садовая техника10.08.2019Компрессоры Ремеза: современные технологии, материалы, продуманные технические решенияКомпрессор27.07.2019Спиральные компрессоры: тихие, надежные, эффективныеКомпрессорВиды винтовых компрессоров и их преимуществаВыбор бытовой техники, Эксплуатация техникиВаше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитать

Содержание:

Циркуляционные насосы различного типа сегодня часто используют в загородных домах и дачах, что позволяет сделать работу систем автономного отопления более эффективной и при этом сэкономить на затрачиваемых энергоресурсах. Между тем при выходе из строя такой гидромашины функционировать перестает вся отопительная система, что ставит ее пользователя перед выбором: воспользоваться услугами квалифицированных специалистов или выполнить ремонт циркуляционного насоса отопления своими руками.

Разборка циркуляционного насоса

Причины поломки циркуляционных насосов, виды которых отличаются друг от друга определенными конструктивными особенностями, связаны как с несоблюдением правил эксплуатации такого оборудования, так и с качеством теплоносителя, перепадами в сети электропитания, а также с рядом других факторов. Прежде чем принять решение о самостоятельном ремонте циркуляционной помпы, следует хорошо разобраться в конструкции и принципе действия такого устройства, что позволит установить точную причину его выхода из строя и устранить ее.

Устройство, виды и принцип действия циркуляционных насосов

Не зная устройство циркуляционного насоса, вы не сможете не только осуществлять ремонт такой гидромашины, если в этом возникнет необходимость, но и заниматься ее регулярным техническим обслуживанием. Конструкцию циркуляционных насосов составляют:

корпус, изготовленный из нержавейки или цветных сплавов;
электродвигатель, вал которого соединен с ротором;
непосредственно сам ротор, на котором устанавливается колесо с лопатками – крыльчатка (ее лопасти, постоянно контактирующие с перекачиваемой средой, могут быть изготовлены из металла или полимерных материалов).

Конструкция циркуляционного насоса

Работает циркуляционный насос вне зависимости от своего конструктивного исполнения по следующему принципу.

После подачи электрического тока вал приводного двигателя начинает вращать ротор, на котором установлена крыльчатка.
Поступающая во внутреннюю часть насоса через всасывающий патрубок жидкость-теплоноситель отбрасывается рабочим колесом и центробежной силой к стенкам рабочей камеры.
Жидкость, на которую воздействует центробежная сила, выталкивается в нагнетательный патрубок.

Как уже говорилось выше, в зависимости от конструктивных особенностей циркуляционный насос для отопления может относиться к различным видам. Так, выделяют устройства с ротором:

«мокрым»;
«сухим».

В частных домах наиболее часто используются циркуляционные насосы «мокрого» типа

У циркуляционных насосов первого типа, которые и используются преимущественно для оснащения бытовых систем отопления, ротор постоянно находится в жидкой среде. Это способствует не только смазке движущихся элементов, но и их эффективному охлаждению. К основным достоинствам оборудования данного типа следует отнести:

низкий уровень шума при работе, так как вода, в которой находятся все движущиеся элементы такого устройства, отлично поглощает вибрации;
простоту монтажа (такие насосы просто врезаются в трубопровод), технического обслуживания и ремонта.

Между тем насосы с «мокрым» ротором, если говорить об их недостатках, отличаются не слишком высоким КПД, могут устанавливаться только в горизонтальном положении и очень критично относятся к отсутствию жидкости в системе отопления.

Насосы с «сухим» ротором устанавливаются в отдельных котельных и используются в системах, отапливающих большие площади

Приводной двигатель насосов с «сухим» ротором вынесен в отдельный блок. Вращение от вала электродвигателя передается крыльчатке посредством специальной муфты. В отличие от устройств с «мокрым» ротором, помпы данного типа характеризуются более высоким КПД (до 80%), но и более сложной конструкцией, что несколько усложняет процедуры по их обслуживанию и ремонту. Циркуляционные насосы с «сухим» ротором врезают в трубопровод и крепят их корпус к стене, для чего используется специальная консоль.

Правила эксплуатации и технического обслуживания

Чтобы не сталкиваться с ситуациями, при которых циркуляционный насос, установленный в системе отопления, будет требовать ремонта, необходимо строго соблюдать правила эксплуатации такого оборудования, которые заключаются в следующем.

Если в трубопроводе отсутствует вода, запускать циркуляционный насос нельзя.
Величина формируемого напора воды должна находиться в пределах характеристик, указанных в техническом паспорте циркуляционного насоса. Если устройство будет выдавать пониженный или, наоборот, повышенный напор воды, это может привести к его быстрому износу и, соответственно, выходу из строя.
В течение периода, в который система отопления не используется, насос необходимо включать на циркуляцию хотя бы раз в месяц на четверть часа, что позволит предотвратить окисление и блокирование его движущихся деталей.
Очень важно следить за тем, чтобы температура воды в системе отопления не была больше 65°. В воде, нагретой до более высокой температуры, начинает активно выпадать осадок, который, взаимодействуя с движущимися деталями гидромашины, способствует их активному износу и, соответственно, выходу из строя всего устройства.

Осматривать циркуляционный насос и проверять корректность его работы надо ежемесячно. Такие мероприятия позволяют выявить неисправности в работе оборудования на начальной стадии и оперативно принять соответствующие меры.

Периодическая проверка циркуляционного насоса значительно снизит вероятность выхода его из строя в отопительный сезон

Проверка циркуляционного насоса на предмет корректности работы включает в себя такие действия, как:

включение гидромашины на рабочий режим и проверка уровня создаваемых ею шумов и вибраций;
проверка напора (уровня давления) теплоносителя, создаваемого в нагнетательном патрубке (как уже говорилось выше, напор жидкости должен находиться в пределах значений, приведенных в техническом паспорте);
контроль степени нагрева двигателя, которая не должна быть слишком высокой;
проверка наличия смазки на резьбовых соединительных элементах насоса и ее нанесение, если она отсутствует;
проверка наличия и правильности заземления корпуса гидромашины;
проверка наличия протечек как на корпусе насоса, так и в местах, где он соединяется с трубопроводом (если течи в таких местах присутствуют, необходимо подтянуть резьбовые соединения и проверить целостность установленных прокладок);
осмотр клеммной коробки и проверка фиксации в ней провода (кроме того, необходимо проверить, не попадает ли в клеммную коробку влага, что недопустимо).

Основной причиной быстрого износа подшипников трения в насосах считается повышенная загрязненность теплоносителя

Наиболее типичные неисправности и их устранение

Можно выделить несколько наиболее типичных для циркуляционных насосов неисправностей, которые вполне реально устранить своими руками. Выявить такие неисправности можно по характерным для них признакам, даже не разбирая насос и не применяя сложное диагностическое оборудование.

Насос при включении гудит, но крыльчатка не вращается

Причиной ситуации, когда насос шумит, но крыльчатка неподвижна, часто является окисление вала приводного двигателя. Это может произойти из-за того, что гидромашина длительное время не использовалась. Чтобы осуществить ремонт насоса отопления своими руками при такой неисправности, необходимо выполнить следующие действия:

отключить электрическое питание;
слить из насоса и прилегающего к нему трубопровода всю воду;
открутив соответствующие винты, демонтировать приводной двигатель вместе с ротором;
упираясь в рабочую насечку ротора рукой или отверткой, силой провернуть его, сдвинув с мертвой точки.

Циркуляционный насос в разобранном виде

Насос будет шуметь, но не работать и в том случае, если в его внутреннюю часть попал инородный предмет, который блокирует вращение рабочего колеса. Чтобы отремонтировать циркуляционную помпу в такой ситуации, выполняют следующие действия:

отключают электропитание;
сливают воду из насоса и прилегающего трубопровода;
разбирают насос по вышеописанной схеме;
извлекают посторонний предмет;
устанавливают на входной патрубок сетчатый фильтр.

Так выглядит корпус циркуляционного насоса изнутри

Включенный насос не гудит и не работает

Если включенный циркуляционный насос не шумит, но и не работает, возможны проблемы с электропитанием. Для выявления причины и устранения такой неисправности разборка циркуляционного насоса может и не потребоваться: воспользовавшись тестером, проверяют уровень и наличие напряжения на клеммах устройства. Во многих случаях для устранения такой неисправности достаточно правильно подсоединить помпу к сети электропитания.

Если в конструкции циркуляционной помпы есть плавкий предохранитель, то он мог перегореть при перепаде напряжения в электросети, что тоже может являться причиной того, почему не работает и не шумит насос отопления при включении. Для восстановления работы насоса достаточно просто заменить перегоревший предохранитель.

Вооружившись тестером и принципиальной схемой, можно найти и более серьезные поломки электрической части насоса, например, сгоревшие обмотки

После недолгой работы насос самостоятельно отключается

В том случае, если на внутренней поверхности статора образовался слой известковых отложений, работающий насос будет периодически останавливаться. Чтобы решить такую проблему, необходимо разобрать насос и очистить все его внутренние детали от известковых отложений.

При включении насос начинает работать, но при этом издает сильный шум

Причиной сильного шума оборудования при перекачивании жидкости может быть наличие в трубопроводе большого количества воздуха. Для устранения такой проблемы достаточно стравить воздух из труб. Чтобы не сталкиваться с этим в дальнейшем, можно установить в верхней части контура системы отопления специальный узел, который будет выпускать воздух из трубопровода автоматически.

Выпуск воздуха из насоса

Сильная вибрация циркуляционного насоса

Если корпус гидромашины сильно вибрирует при перекачивании теплоносителя, это может говорить о том, что подшипник, который обеспечивает вращение крыльчатки, сильно износился. Ремонт циркуляционного насоса для отопления в данном случае заключается в замене изношенного подшипника.

Торцевой графитовый подшипник насоса «Грундфос»

Циркуляционный насос выдает недостаточный напор жидкости

Среди причин несоответствия давления жидкости нормативным значениям на выходе центробежного насоса можно назвать следующие.

Крыльчатка вращается не в ту сторону.
В клеммной коробке неправильно подключены фазные провода (при трехфазном подключении).
Слишком высока вязкость используемого теплоносителя.
Забился фильтр, установленный на всасывающей магистрали.

Устраняется указанная проблема в соответствии с причиной, которая вызвала ее появление.

Насос отключается через некоторое время после включения

Причинами такой неисправности могут стать неправильное подключение фазных проводов в клеммной коробке, плохие или окислившиеся контакты в предохранительном узле устройства.

Для ремонта электронной составляющей насоса понадобятся элементарные знания электротехники

Насос греется

Это еще одна неприятность, которая при эксплуатации подобного оборудования встречается довольно часто. Почему греется циркуляционный насос? Причины могут быть различными, но такая ситуация всегда свидетельствует о том, что ваше оборудование работает с повышенной нагрузкой.

Таким образом, со многими ситуациями, в которых циркуляционный насос не работает или работает неправильно, можно справиться самостоятельно, не прибегая к услугам квалифицированных специалистов и не приобретая для ремонта дорогостоящие запчасти и комплектующие.

» alt=»»>

Как подготовить циркуляционный насос к отопительному сезону

Перед началом отопительного сезона, чтобы не столкнуться впоследствии с выходом из строя циркуляционной помпы и ее ремонтом, необходимо соответствующим образом подготовить устройство к длительному периоду интенсивной работы.

Следует проверить правильность врезки насоса в трубопровод, ориентируясь на стрелку на корпусе и индикатор вращения крыльчатки. При монтаже нового трубопровода для установки циркуляционной гидромашины лучше выбрать участок непосредственно перед котлом, где риск появления воздушных пробок сведен к минимуму.
На прокладках и патрубках насоса для предотвращения их рассыхания должна присутствовать смазка.
Необходимо проверить состояние сетчатого фильтра на всасывающем патрубке и, если он засорен, тщательно почистить его.
Требуется также оценить правильность подключения насоса к сети электропитания, для чего используется тестер.
Следует проверить герметичность и надежность соединительных узлов гидромашины.
Надо выполнить пробный запуск, результаты которого покажут, готово ли ваше оборудование к отопительному сезону.
