Разновидности схем отопления частного дома

Данное руководство предназначается владельцам небольших частных домов, стремящимся самостоятельно организовать обогрев жилища в целях экономии средств. Наиболее рациональное решение для подобных зданий — закрытая система отопления (сокращенно – ЗСО), функционирующая с избыточным давлением теплоносителя. Рассмотрим ее принцип работы, разновидности схем разводки и устройство своими руками.

Принцип действия закрытой СО

Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:

• отопительный агрегат – газовый, твердотопливный либо электрический котел;
• группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
• обогревательные приборы – радиаторы или контуры теплых полов;
• соединительные трубопроводы;
• насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
• фильтр сетчатый грубой очистки (грязевик);
• закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
• запорные краны, балансировочные вентили.

Примечание. В зависимости от схемы в состав ЗСО дополнительно включаются современные устройства регулирования температуры и расхода теплоносителя – радиаторные термоголовки, обратные и трехходовые клапаны, термостаты и тому подобное.

Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:

1. После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
2. Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
3. Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
4. В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
5. Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
6. Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
7. Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.

Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.

Как функционирует замкнутая система отопления, разъясняется на видео:

Положительные качества и недостатки

Основные отличия закрытых сетей теплоснабжения от устаревших открытых систем с естественной циркуляцией – отсутствие контакта с атмосферой и применение перекачивающих насосов. Отсюда возникает ряд преимуществ:

• необходимые диаметры труб уменьшаются в 2—3 раза;
• уклоны магистралей делаются минимальными, поскольку служат для слива воды с целью промывки либо ремонта;
• теплоноситель не теряется путем испарения из открытого бачка, соответственно, можно спокойно заполнять трубопроводы и батареи антифризом;
• ЗСО более экономична по эффективности обогрева и стоимости материалов;
• закрытое отопление лучше поддается регулированию и автоматизации, может действовать совместно с солнечными коллекторами;
• принудительное течение теплоносителя позволяет организовать напольный обогрев трубами, замоноличенными внутри стяжки или в бороздах стен.

Гравитационная (самотечная) открытая система выигрывает у ЗСО по энергонезависимости — последняя неспособна нормально работать без циркуляционного насоса. Момент второй: в замкнутой сети содержится гораздо меньше воды и в случае перегрева, например, ТТ-котла, высока вероятность закипания и образования паровой пробки.

Справка. От кипения дровяной котел спасает предохранительный сбросной клапан плюс буферная емкость, поглощающая лишнее тепло.

Виды замкнутых систем

Прежде чем купить обогревательное оборудование, трубопроводную арматуру и материалы, нужно выбрать предпочтительный вариант закрытой водяной системы. Мастерами–сантехниками практикуется монтаж четырех основных схем:

1. Однотрубная с вертикальной и горизонтальной разводкой (ленинградка).
2. Коллекторная, иначе – лучевая.
3. Двухтрубная тупиковая с плечами одинаковой или разной длины.
4. Петля Тихельмана – кольцевая разводка с попутным движением воды.

Дополнительная информация. К замкнутым отопительным системам также относятся водяные теплые полы. Расчет и устройство напольных контуров гораздо сложнее сборки радиаторного отопления, новичкам браться за подобный монтаж не рекомендуется.

Предлагаем рассмотреть каждую схему отдельно, разбирая плюсы и минусы. В качестве примера возьмем проект одноэтажного частного дома площадью 100 м² с пристроенной котельной, чья планировка представлена на чертеже. Величина тепловой нагрузки на отопление уже посчитана согласно инструкции, потребное количество теплоты указано для каждого помещения.

Монтаж элементов разводки и подключение к источнику тепла выполняется примерно одинаково. Установка циркуляционного насоса обычно предусматривается в обратке, перед ним монтируется грязевик, патрубок подпитки с краном и расширительная емкость (если смотреть по течению). Типовая обвязка твердотопливного и газового котла представлена на схемах.

Подробнее о монтаже и способах подсоединения отопительных агрегатов, использующих различные энергоносители, читайте в отдельных руководствах:

• ТТ-котел;
• газовый отопитель;
• электрический теплогенератор.

Однотрубная разводка

Популярная горизонтальная схема «ленинградка» — это одна кольцевая магистраль увеличенного диаметра, куда подключены все отопительные приборы. Проходя по трубе, поток нагретого теплоносителя делится на каждом тройнике и затекает в батарею, как показано ниже на эскизе.

Передав теплоту помещению, остывшая вода возвращается обратно в магистраль, смешивается с основным потоком и движется к следующему радиатору. Соответственно, второй отопительный прибор получает воду, охлажденную на 1—3 градуса, и снова отбирает у нее нужное количество тепла.

Результат: в каждый последующий радиатор приходит все более холодная вода. Это накладывает на закрытую однотрубную систему определенные ограничения:

1. Теплоотдачу третьей, четвертой и последующей батареи нужно рассчитывать с запасом 10—30%, добавляя дополнительные секции.
2. Минимальный диаметр магистрали – DN20 (внутренний). Наружный размер ППР труб составит 32 мм, металлопластика и сшитого полиэтилена – 26 мм.
3. Сечение подводящих патрубков к обогревателям – DN10, наружный диаметр – 20 и16 мм для PPR и PEX соответственно.
4. Максимальное число отопительных приборов в одном кольце «ленинградки» — 6 шт. Если взять больше, возникнут проблемы с наращиванием количества секций последних радиаторов и увеличением диаметра разводящей трубы.
5. Сечение кольцевого трубопровода не уменьшается на всем протяжении.

Справка. Однотрубная разводка бывает вертикальной – с нижней либо верхней раздачей теплоносителя по стоякам. Подобные системы применяются для организации самотека в двухэтажных частных коттеджах либо работают под давлением в многоквартирных домах старой постройки.

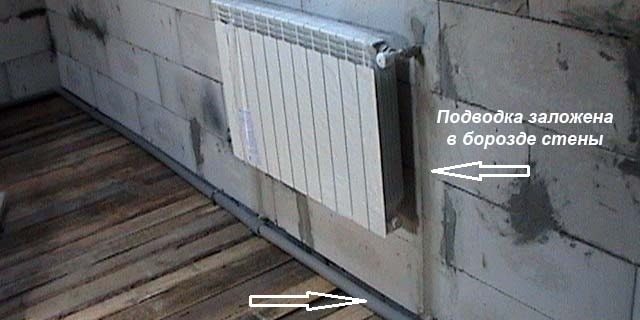

Однотрубная система отопления закрытого типа обойдется недорого, если ее паять из полипропилена. В остальных случаях она прилично ударит по карману за счет цены магистральной трубы и фитингов (тройников) больших размеров. Как выглядит «ленинградка» в нашем одноэтажном доме, продемонстрировано на чертеже.

Поскольку общее число отопительных приборов превышает 6 шт., система разделена на 2 кольца с общим обратным коллектором. Заметно неудобство монтажа однотрубной разводки – приходится пересекать дверные проемы. Уменьшение протока в одном радиаторе вызывает изменение расхода воды в остальных батареях, поэтому балансировка «ленинградки» заключается в согласовании работы всех обогревателей.

Преимущества лучевой схемы

Почему коллекторная система получила такое название, хорошо видно на представленной схеме. От гребенки, установленной в центре здания, расходятся индивидуальные линии подачи теплоносителя к каждому прибору отопления. Подводки прокладываются в виде лучей по кратчайшему пути – под полами.

Коллектор замкнутой лучевой системы питается напрямую от котла, циркуляцию во всех контурах обеспечивает единственный насос, расположенный в топочной. Дабы уберечь ветви от завоздушивания в процессе заполнения, на гребенке устанавливаются автоматические клапаны – воздухоотводчики.

Сильные стороны коллекторной системы:

• схема энергоэффективна, поскольку позволяет четко дозировать количество теплоносителя, направляемого каждому радиатору;
• отопительную сеть легко вписать в любой интерьер – подводящие трубы можно спрятать в полу, стенах либо за подвесным (натяжным) потолком;
• гидравлическая балансировка ветвей производится с помощью ручных клапанов и расходомеров (ротаметров), установленных на коллекторе;
• ко всем батареям подается вода одинаковой температуры;
• работу схемы легко автоматизировать – регулировочные клапаны коллектора оснащаются сервоприводами, закрывающими проток по сигналу терморегуляторов;
• ЗСО данного типа подходит для коттеджей любых размеров и этажности – на каждом уровне здания ставится отдельный коллектор, распределяющий тепло группам батарей.

С точки зрения финансовых вложений, закрытая лучевая система не слишком дорога. Расходуется много труб, но их диаметр минимальный – 16 х 2 мм (DN10). Вместо заводской гребенки вполне допускается применять самодельную, спаянную из полипропиленовых тройников либо скрученную из стальных фитингов. Правда, без ротаметров наладку отопительной сети придется делать с помощью радиаторных балансировочных вентилей.

Минусов лучевой разводки немного, но они стоят внимания:

1. Скрытый монтаж и испытание трубопроводов выполняется только на этапе нового строительства либо капитального ремонта. Заложить радиаторные подводки в полы обжитого дома или квартиры нереально.
2. Коллектор крайне желательно располагать в центре здания, как показано на чертеже одноэтажного дома. Цель – сделать подводки к батареям примерно одинаковой длины.
3. В случае протечки трубы, замоноличенной в стяжке пола, найти место дефекта без тепловизора довольно сложно. Не делайте в стяжке соединений, иначе рискуете столкнуться с проблемой, изображенной на фото.

Двухтрубные варианты

При устройстве автономного отопления квартир и загородных домов используется 2 разновидности таких схем:

1. Тупиковая (другое название – плечевая). Нагретая вода раздается отопительным приборам через одну магистраль, а собирается и течет обратно в котел по второй линии.
2. Петля Тихельмана (попутная разводка) представляет собой кольцевую двухтрубную сеть, где нагретый и остывший теплоноситель движется в одном направлении. Принцип действия аналогичен – батареи получают горячую воду из одной магистрали, а охлажденную сбрасывают во второй трубопровод – обратку.

Примечание. В закрытой попутной системе обратная линия начинается от первого радиатора, а подающая заканчивается на последнем. Разобраться поможет схема, представленная ниже.

Чем хороша тупиковая закрытая система отопления частного дома:

• количество «плечей» — тупиковых ветвей – ограничено лишь мощностью котельной установки, поэтому двухтрубная разводка подойдет для любого здания;
• трубы укладываются открытым либо закрытым способом внутри строительных конструкций – по желанию домовладельца;
• как и в лучевой схеме, ко всем батареям приходит одинаково горячая вода;
• ЗСО отлично поддается регулированию, автоматизации и балансировке;
• правильно разложенные «плечи» не пересекают дверные проемы;
• по стоимости материалов и монтажа тупиковая разводка обойдется дешевле однотрубной, если сборка ведется металлопластиковыми либо полиэтиленовыми трубами.

Проектирование замкнутой плечевой системы дачного или жилого дома площадью до 200 квадратов не представляет особой сложности. Даже если сделать ветви разной длины, схему удастся уравновесить путем глубокой балансировки. Пример разводки в одноэтажном здании 100 м² с двумя «плечами» показан выше на чертеже.

Совет. При выборе длины ветвей следует учитывать отопительную нагрузку. Оптимальное число батарей на каждом «плече» — от 4 до 6 шт.

Петля Тихельмана – это альтернативный вариант закрытой двухтрубной сети, предполагающий объединение большого количества приборов отопления (свыше 6 шт.) в единое кольцо. Взгляните на схему попутной разводки и обратите внимание: через какой бы радиатор ни протекал теплоноситель, общая протяженность маршрута не изменится.

Отсюда возникает почти идеальное гидравлическое равновесие системы – сопротивление всех участков сети одинаково. Это весомое преимущество петли Тихельмана над прочими замкнутыми разводками влечет и главный недостаток – 2 магистрали неизбежно пересекут дверной проем. Варианты обхода – под полами и над дверным косяком с установкой автоматических воздухоотводчиков.

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

1. Тупиковая двухтрубная.
2. Коллекторная.
3. Двухтрубная попутная.
4. Однотрубная.

Отсюда совет: вы не ошибетесь, если для дома площадью до 200 м² выберете первый вариант – тупиковую схему, она подойдет в любом случае. Лучевая разводка уступает ей по двум показателям – цена и возможность монтажа в помещениях с готовой отделкой.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Для справки. Латинские буквы DN согласно европейским стандартам обозначают внутренний диаметр условного прохода трубы.

Полезные ссылки для начинающих

Мы понимаем, что рассмотреть все нюансы проектирования и устройства закрытых систем своими руками в рамках одной публикации невозможно. Новичку предстоит сделать множество шагов на пути к работающему отоплению, максимально уберечь вас от ошибок помогут другие наши статьи:

• выбор котла, работающего на твердом топливе;
• какие газовые теплогенераторы лучше;
• как подобрать и подключить отопительные приборы;
• монтаж группы безопасности;
• установка воздухоотводчиков;
• как заполнить трубопроводную сеть и удалить воздух;
• какое должно быть давление в сети теплоснабжения.

Собирая информацию о монтаже закрытой системы отопления, старайтесь черпать ее из достоверных источников. Не слушайте дядю Васю сантехника, чью работу вы никогда не видели. В качестве примера предлагаем ознакомиться с видеоматериалом, однозначно указывающим, где нужно ставить расширительный бак и почему:

Отопительная система должна быть экономичной и эффективной. Проектирование и монтаж ее следует производить грамотно. Иначе зимой от холода страдать придется не только снаружи, но и в жилище. Исполнить отопление частного дома своими руками можно несколькими способами. Классический вариант его устройства – это электрический или газовый котел плюс однотрубная либо двухтрубная разводка. Но возможны и иные комбинации. Чтобы правильно выбрать наиболее подходящую схему, следует основательно разобраться во всех их особенностях.

Содержание

Однотрубные</li>Горизонтальная</li>Вертикальная</li>Ленинградка</li>Двухтрубные</li>С нижней разводкой</li>С верхней разводкой</li>Лучевая</li>Естественная и принудительная циркуляция</li>Какую выбрать?</li>

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

Основных плюсов у такой разводки отопления в частном доме четыре:

• Простота реализации;

• Небольшая кубатура теплоносителя;

• Гидравлическая устойчивость системы;

• Малый расход материалов.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна. И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой.

Среди слабых мест данной схемы отопления числятся:

• Невозможность точно отрегулировать подачу тепла в каждой комнате;

• Ограничение на общую протяженность трубопровода по дому (не более 30 м);

• Малый объем тепловой энергии в самой удаленной от котла батарее;

• Уязвимость в плане разморозки и порывов.

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Двухтрубные системы отопления

В двухтрубной системе отопления батареи подсоединяются уже не к одной общей магистрали, а к двум – подающей и обратке. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода подходит примерно одинаково нагретой. Не зря такую схему принято использовать в многоэтажках с большим количеством обогреваемых помещений. Но и в коттеджах ее также часто устанавливают, особенно если они большие и в несколько этажей.

Двухтрубная схема организации отопления имеет следующие достоинства:

• Возможность точной регулировки в помещении температурного режима;

• Равномерность раздачи тепла по отдельным комнатам;

• Высокая надежность работы;

• Допустимость ремонта одной батареи при продолжении работы всей системы.

Схема двухтрубного отопления для частных домов обладает только одним серьезным минусом – ценой. Часто в сравнении с однотрубным аналогом упоминается ее дороговизна. Однако трубы в этом случае требуются меньшего диаметра. Их протяженность увеличивается здесь в два раза. При этом за счет уменьшения сечения итоговая смета оказывается не такой завышенной, как может показаться на первый взгляд.

Это, анализируя виды фундаментов, можно сразу однозначно сказать, что монолит выйдет дороже ленточного основания. С обустройством отопления частных домов все не столь просто и легко. При его монтаже используются разные по диаметру трубы, различные фитинги и термостаты. Общая стоимость каждой разновидности надо рассчитывать индивидуально для реального строения и под конкретные параметры требуемого температурного режима.

С нижней разводкой

При нижней схеме обе трубы укладываются над полом или в нем. А к батареям от них снизу подводится пара отводов. Подобное подключение часто применяется для сокрытия трубопроводов отопления за отделкой. Это больше дизайнерское решение, особых преимуществ в вопросе теплоотдачи оно не дает.

Двухтрубная с нижней разводкой

Наоборот, нижний способ подсоединения радиаторов предполагает самые высокие теплопотери. Его вообще не рекомендуется использовать в отопительных системах с естественной (гравитационной) циркуляцией. Если выбрана эта разводка, то придется позаботиться о наличии специального оборудования для прокачки теплоносителя, а батарее выбирать с большей мощностью. Котел без циркуляционного насоса с подачей тепла по дому здесь в одиночку не справится.

С верхней разводкой

У верхней разводки отопления подсоединение радиаторов к трубам может быть диагональным либо боковым. Здесь это не самое важное. Главный отличительный признак этого вида водяного обогрева – наличие расширительного бачка.

Двухтрубная с верхней разводкой

Бак-расширитель ставится на чердаке. Нагретая в котле вода фактически попадает сначала в этот накопитель. В подающую трубу теплоноситель идет уже естественным путем из него сверху вниз. А далее вода после отдачи тепла в радиаторе отправляется по обратке вновь в нагреватель.

Лучевая система

Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

Среди достоинств такой системы отопления частного дома следует отметить:

• Удобную и гибкую регулировку;

• Высокую эффективность распределения тепловой энергии;

• Возможность замены отдельных элементов без отключения обогрева в целом.

Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

Лучевая схема — идеальное распределение тепла

Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

Естественная и принудительная циркуляция отопления

Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру. При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.

Схема видов циркуляций отопления

Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.

Какую систему отопления дома выбрать

Разновидностей систем отопления существует несколько. Они различаются разводкой труб, способами подключения радиаторов и тем, как движется в них теплоноситель. Грамотно выбрать наиболее эффективный вариант возможно только при наличии познаний в теплотехнике. Надо производить сложные расчеты и готовить проект. Для небольшого по площади коттеджа вполне подойдет простейшая однотрубная схема. В остальных случаях проектирование лучше перепоручить профессионалу. А вот монтажные работы выполнить вполне можно и самостоятельно.

Читайте также другие материалы по разделу «Отопление»:

Смотрите также видео о различных схемах

Читайте про другие наши материалы:

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

• Однотрубная.
• Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Базовые виды схем отопления

Все виды схем можно разделить на 4 подтипа: открытые и закрытые, насосные и самотечные.

В самотечной системе частного дома (система с естественной циркуляцией) движение теплоносителя происходит путём естественной циркуляции. Путем соблюдения простых законов физики система монтируется так, что не требует наличия дополнительного насоса. Хорошо подходит для небольших одноэтажных домов

В принудительной схеме водяного отопления частного дома жидкости происходит вследствие действия циркуляционного насоса. При использовании такой системы трубы можно монтировать в стены, в пол, проводить по потолку, прятать их от человеческих глаз. При правильном подборе насоса водяное отопление будет работать успешно. Такие схемы разводки отлично подходят для двухэтажных домов.

Открытая система от закрытой отличаются расширительным баком. В закрытой системе используется мембранный бак. Он позволяет поддерживать в системе нужное давление и компенсирует расширение теплоносителя.

Теперь давайте разберем каждую схему поподробнее.

Самотечная система обогревания, достоинства и недостатки

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Самотечная система отопления имеет следующие преимущества:

• Равномерность распределения тепловой энергии
• Устойчивое действие
• Автономность от электросетей

У самотечной системы отопления есть и недостатки:

• Сложный монтаж. Требуется соблюдение угла уклона трубопроводов
• Значительная протяженность труб
• Потребность применения разнокалиберных труб
• Инерционная система. Она снижает степень управления отопительным процессом
• Потребность нагрева воды до относительно высокой температуры, что ограничивает использование полипропиленовых материалов для труб
• Значительный объем трубопровода
• Невозможность подключить «тёплые полы»

Схема отопления с насосом

В частных жилых домах нередко используется отопительная схема с принудительным движением воды. Обеспечивается это воздействием циркуляционного насоса, подключаемым к электросети. В данной системе разводки отопления возможно использование любых материалов для труб, например, полипропиленовых. Также применимы разные способы монтажа отопительных приборов.

Отопительные схемы разводки с принудительным движением воды оборудованы закрытым расширительным баком мембранного типа. Он может быть смонтирован в любой части системы, но чаще монтируется вблизи котла. Соответственно, отопительные системы с принудительным движением теплоносителя часто называют закрытыми.

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Двухтрубная схема отопления

Такая система водяного обогрева широко используется в домах любой этажности. Её особенностью является подача воды к радиатору по одной трубе, а отвод – по другой. Происходит не последовательное, а параллельное подключение теплообменников к системе отопления.

Основные преимущества:

• к каждому радиатору подаётся теплоноситель с одинаковой температурой;
• появляется возможность установки терморегулятора на радиаторы для настройки нужного температурного режима в каждом отдельном помещении;
• отключение или неисправность одной из батарей никак не скажется на работе остальных.

Система имеет ряд недостатков. Для её устройства требуется большое количество труб и соединительных элементов, что приводит к повышению степени сложности монтажных работ и к более высокой стоимости всей водяной отопительной системы.

Схема отопления теплыми полами

Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.

Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.

Преимущества системы:

• равномерное распределение тепла по всему объёму помещения;
• улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.

Самотечная система «Паук»

Вертикальная отопительная схема разводки частного дома с верхним разливом без использования циркуляционного насоса получила название «Паук». Основным достоинством является полная автономность от газа или электричества, что особенно востребовано в сельской местности или в дачных поселках. В схеме перемещение теплоносителя происходит за счет разности температур на входе и выходе нагревательного устройства. При условии отсутствия газа и электричества лучше всего использовать твердотопливный котел.

Принцип работы «Паука» основан на законах физики – горячая вода устремляется вверх, вытесняя вниз холодную. В результате нагрева вода поднимается от котла по стояку к радиатору, отдает ему часть своей тепловой энергии и перемещается к следующему до тех пор, пока не вернется обратно в котел. Функционирование системы зависит от точного подбора труб и соблюдения уклонов. Забор воды должен осуществляться выше уровня теплообменников. Котел должен быть расположен ниже. Главным недостатком схемы можно считать достаточно сложные монтажные работы.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Лучевая схема отопления

Лучевая схема разводки водяного отопления является новомодной. При ее использовании горячая вода равномерно распределяется по помещению через коллектор. Степень нагрева жилища регулируется путём изменения нагрева воды и скорости её движения по трубам.

Является усовершенствованной версией двухтрубной схемы. Для распределения теплоносителя используется такой же коллектор, что и в теплом поле.

К основным плюсам лучевой схемы разводки можно отнести:

• Бесстыковость. Внутри стяжки отсутствуют стыки. Вероятность протечки снижается в разы
• Возможность отключать каждый прибор по отдельности на коллекторе не во вред всей системе

Единственный недостаток – это цена. За счет использования коллектора и дополнительного количества труб, увеличиваяется и цена системы.

На какой схеме остановить свой выбор?

Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.

Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.

Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.

Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут  двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.

Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.

Теги: двухтрубная система, ленинградка, лучевая система, однотрубная система, отопления, паук, схема

Трекбэк с Вашего сайта.

Используемые источники:

• https://otivent.com/zakrytaja-sistema-otoplenija
• https://sdelat-dom.ru/remont/otoplenie/otoplenie-chastnogo-doma/
• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• https://eurosantehnik.ru/populyarnye-sxemy-sistemy-otopleniya-doma.html
