Разновидности и регулировка заслонки для систем вентиляции

Стараясь наладить воздухообмен в частном доме или квартире, мы нередко совершаем ошибки. Например, ставим обратный клапан вентиляции с целью избавления от неприятных запахов, проникающих внутрь помещений сквозь вытяжные каналы. Боремся с последствиями, настоящая причина явления – отсутствие притока воздуха. Стоит разобраться, когда действительно нужны обратные вентиляционные клапаны, рассмотреть виды и способы установки возвратных устройств своими руками.

Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

1. При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
2. Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
3. В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
4. Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

• причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
• тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
• если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
• вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
• работа естественной вентиляции без притока не наладится.

Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
2. При отключенных вентиляторах запахи туалета просочатся в кухню.
3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

• воздушные заслонки – гравитационные и пружинные;
• лепестковые (мембранные);
• двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

• корпус круглой либо прямоугольной формы;
• изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
• в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

• если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
• если перевернуть вентклапан вверх ногами, проход останется открытым;
• при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Примечание. Именно такой воздушный клапан несложно сделать своими руками. Достаточно прикрепить к обычной решетке 2 пленочных лепестка, прижав картонной прокладкой с вырезами. Инструкция по изготовлению демонстрируется ниже на видео.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Совет. Для монтажа внутри комнат покупайте недорогие пластиковые изделия. Оцинковка выглядит некрасиво, трубы и другие детали вентиляции придется зашивать гипсокартоном.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.


2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Совет. Прежде чем сажать обратный клапан на силиконовый герметик, проверьте работоспособность схемы. Вставьте «хлопушку» в тройник, включите/остановите вытяжку 5–10 раз, меняя производительность. Заслонка должна захлопываться и открываться на 100%.

Заключение

Как видите, в системах домашней вентиляции обратный клапан используется нечасто. Если же исповедовать основательный подход к организации воздухообмена, то возвратные элементы станут вообще не нужны. Кухонная вытяжка без проблем подключается к вытяжной отдушине с решеткой, главное – обеспечить приток. Исключение – более сложные схемы с применением 2–3 вентиляторов, работающих поочередно или одновременно. Там клапаны помогают направлять потоки либо регулировать количество проходящего воздуха.

Важную роль в системе вентиляции частного дома или квартиры выполняет заслонка для вентиляции или воздушный клапан. Если вентиляция работает неправильно, некоторые помещения будут получать недостаточный объем свежего воздуха, другие, напротив – его избыток. Кроме того, часть воздушного потока из вентиляционной шахты может проникать обратно в помещение, неся с собой массу неприятных ароматов. Заслонка регулирует поток воздуха вовнутрь и наружу, не допуская обратной тяги.

Назначение вентиляционных заслонок

Особенно характерна такая проблема для кухонных помещений, санузлов и ванных комнат. Здесь не обойтись без особых элементов конструкции – вентиляционных заслонок.

Помимо устранения обратной тяги, заслонка может решить еще ряд сопутствующих проблем:

• Устранит сквозняки.
• Воспрепятствует проникновению из вентиляционной шахты насекомых.
• Уменьшит концентрацию пыли.

Еще одна важная функция вентиляционных заслонок – обеспечение противопожарной защиты, препятствуя распространению открытого огня и продуктов горения по каналам вентиляционной системы.

Конструктивные особенности

Заслонка имеет простейшую конструкцию и в большинстве случаев работает в автономном режиме, не требуя дополнительных настроек.

Принцип действия воздушного клапана можно описать следующим образом. На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде лопатки или системы лопастей. Расположенные на поворотной оси, они имеют возможность плавной регулировки в ручном или автоматическом режиме. Один конец оси проходит сквозь корпус и оканчивается рукояткой для ручного управления, либо приводом для подключения к электросети.

При необходимости регулировки объемов проходящего воздуха положение лопатки внутри заслонки изменяется (вручную, либо автоматически). Проход сужается или расширяется, соответственно изменяя интенсивность воздушного потока: от беспрепятственного прохождения до полной блокировки воздуховода.

Обратите внимание! Поворачивать лопасть на угол больше 90° не имеет смысла. В этом случае пропускная способность канала начинает уменьшаться.

Обратный клапан функционирует еще проще. Во время работы вытяжки, под действием давления потока воздуха, заслонка откидывается, открывая путь воздуху из помещения в вентиляционную шахту. В крайнем закрытом положении лопатка (лопасть) установлена параллельно плоскости сечения вентиляционного канала, в максимальном открытом – перпендикулярно.

Рекомендуем ознакомиться:  Вентиляционные решетки из металла и металлических сплавов

Как только вентилятор прекращает работу, давление воздушного потока ослабевает. Под действием силы тяжести или усилия пружины заслонка возвращается в исходное положение, перекрывая вентиляционный канал.

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

• Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку. Противопожарный клапан
• Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.
• Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой». Обратный клапан

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

• С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
• С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
• С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

• Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
• Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Обратите внимание! Удобно приобретать заслонку одновременно с вытяжкой. Это позволит подобрать элементы, наилучшим образом подходящие по габаритам.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

• 0 – плотность не требуется.
• 1-3 – регулировочные заслонки с нарастающим показателем плотности.
• 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.

Регулировка и настройка

Процесс регулировки параметров системы вентиляции сводится к обеспечению на всех участках сети уровня притока и отвода воздуха, предусмотренного проектом. Сделать это самостоятельно, без специального оборудования и опыта, достаточно сложно.

Тем не менее, можно попробовать произвести настройку, опираясь на следующие рекомендации:

• Производительность вентилятора регулируется путем изменения частоты вращения лопастей.
• В первую очередь производится настройка заслонок, расположенных ближе к вентилятору. Необходимый уровень сопротивления воздушному потоку выставляется путем плавного поворота лопасти заслонки.
• Излишки воздуха имеет смысл перенаправить на те участки сети, производительность которых меньше проектных значений.
• Допустимая погрешность расхода воздуха в приточных и вытяжных устройствах составляет 10%.

Обратите внимание! Если на каком-либо участке вентиляционной сети возможность регулировки посредством заслонок невозможна, допускается монтаж в воздуховоде стальной диафрагмы, создающей постоянное сопротивление потоку.

Вентиляционные заслонки и клапаны помогают быстро и эффективно осуществлять регулировку параметров вентиляционной системы. Управление может производиться вручную, либо в автоматическом режиме, позволяя строить климатические системы любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей крупных зданий или производственных помещений.

Самодельная заслонка:

При нормальной работе вентиляционной системы все запахи покидают помещения благодаря естественной или принудительной циркуляции воздуха. Если этого не происходит, нужно дополнительно монтировать специальное устройство. Воздушный клапан для вентиляции можно купить в магазине или же сделать своими руками. Этот простой механизм препятствует обратной тяге, что не позволяет отработанным газам вернуться по вентканалам.

1 Причины возникновения обратной тяги</span></h2>

Перед покупкой герметичного клапана для вентиляции следует установить причину появления тяги в другую сторону. Это позволит значительно лучше спланировать циркуляцию воздушных масс в помещениях.

Довольно часто причиной возникновения обратной тяги становится сильное ухудшение притока свежего воздуха в комнаты. Часто это происходит из-за засорения вентиляционных каналов. Если в доме установлена принудительная схема, то могут прийти в негодность движущиеся механизмы.

Также обратная тяга может появиться из-за резкого изменения количества выходящего воздуха в большую сторону через какое-либо вытяжное устройство. В печных отопительных системах продукты сгорания выходят через дымоотводящую трубу. Если в помещение поступает мало свежего воздуха, то направление потока сменится на противоположное.

Если вентиляция в доме предусматривает наличие двух или более точек, предназначенных для забора отработанного воздуха, то появляется вероятность изменения направления движения одного из потоков при включённом устройстве, предназначенном для принудительной циркуляции. Если каналы в нескольких помещениях объединены в системе, то включение вытяжки в одной комнате увеличит скорость движения как в сторону шахты, так и в сторону другой комнаты.

‘ >Система подачи вторичного воздуха — принцип работы, устройство, неисправности (Audi, Passat, Skoda)

Изменения каких-либо параметров вне дома или же квартиры тоже иногда становятся причиной того, что тяга меняет направление. Например, возведение или снос зданий может сильно изменить направление уличных ветровых потоков. В квартире обратная тяга появляется из-за того, что соседи подключили к общей системе мощную вытяжку. Особенно это актуально для многоквартирных домов, в конструкции которых не учитывается возможность использования принудительной вентиляции.

Даже если сейчас система работает хорошо, лучше всё равно установить электрический воздушный клапан во время монтажа вентиляционной системы. В дальнейшем какие-либо факторы могут привести к смене направления движения воздуха.

РекомендуемПредохранительный клапан для сброса давления в водонагревателе

2 Типы исполнения устройств</span></h2>

Сейчас практически в каждой квартире или доме есть различного рода вытяжные устройства. Это делает использование механического регулятора пропуска воздушных потоков неактуальным. Существует 4 способа, с помощью которых можно предотвратить обратную тягу. У каждого из них есть свои достоинства и недостатки. Это следует учитывать при покупке оборудования.

Поток воздуха, направляемый из кухни или в ванной комнаты, давит на створку прибора. Благодаря этому происходит открытие устройства. Если не будет движения или появится обратная тяга, то давления на заслонку не оказывается. Под воздействием силы тяжести она переходит в закрытое положение.

По такому же принципу работает и тарельчатый клапан для вентиляции. Такие устройства можно использовать с естественной вентиляцией, потому что у них незначительное сопротивление открытию створки. Есть два вида исполнение этой конструкции:

1. 1. Использование противовеса. Его обычно размещают внутри или снаружи клапана.
2. 2. Смещение оси, на которой располагается створка.

Клапан нужно устанавливать строго вертикально или же горизонтально, так как принцип действия основан на силе тяжести. Если не выполнить это условие, створка может неплотно закрываться. Также появляется риск того, что не хватит давления для открытия устройства.

РекомендуемПриточная вентиляция своими руками

2.1 Двустворчатый прибор</span></h3>

Конструкция такого обратного клапана выполнена по типу «бабочка». Он имеет две шторки, которые при создании чрезмерного давления складываются. При его отсутствии заслонки выпрямляются с помощью пружин, что не позволяет возникнуть обратной тяге.

В этом случае процесс закрытие обратного клапана для вентиляционных систем никак не зависит от силы тяжести. Такой прибор можно располагать под любым углом. В этом заключается основное преимущество конструкции перед гравитационным (тарельчатым) типом. Он обычно хорошо работает, только если в системе используется вытяжка.

Перед покупкой обратного клапана следует тщательно проверить силу возврата створок. Необходимо, чтобы у воздуховода, где планируется его монтаж, хватало давления на открытие шторок. Некоторые устройства, выполненные в виде «бабочки», позволяют регулировать силу нажима пружин.

‘ >Система вторичного воздуха рекомендации и информация для поиска неисправностей — Motorservice GroupРекомендуемСбросной предохранительный клапан в системе отопления

2.2 Жалюзи для вентиляции</span></h3>

Решётку, перекрывающую выходное отверстие в шахту или же на улицу, часто снабжают обратным клапаном, который по своему виду напоминает обычные оконные жалюзи. Работает он от силы тяжести, аналогично гравитационному варианту.

Для него применяют сразу несколько створок, а не одну. Это объясняется тем, что прибор в открытом положении становится гораздо компактнее. Обычно его используют для элементов системы, расположенных снаружи.

Размеры решёток предусмотрены таким образом, чтобы конструкция подходила под стандартные габариты вентиляционных каналов, которые предназначаются для вытяжек и выхода отработанного воздуха на улицу. Обратный клапан монтируют на всю решётку либо же на отверстие в коробе.

На рынке представлены обратные клапаны для решёток, которые имеют иные конструктивные решения. Но применение варианта с пружиной или мембраной может вызвать большие проблемы с функционированием при низких температурах воздуха. Для улицы лучше использовать устройства, сделанные по типу «жалюзи».

2.3 Гибкая мембрана</span></h3>

Принцип работы обратного клапана, оснащённого мембраной, заключается в том, что у воздушного потока есть возможность менять положение, а также форму гибкой пластины. Благодаря её размещению устройство способно открывать и закрывать вентиляционные отверстия при разных направлениях движения потоков. Мембрана очень плотно прилегает по всему периметру.

Когда появляется риск, что чрезмерное давление тяги каким-то образом деформирует мембрану, нужно предусмотреть несколько ребер жесткости. На них заслонка сможет опираться во время закрытия отверстия.

Это всегда нужно учитывать при покупке обратного клапана такого типа. Если не сделать защиту для устройства, то это может привести к неплотному прилеганию мембраны. Постепенно прибор начнёт пропускать обратные потоки воздуха.

‘ >Вытяжка в ванную

3 Создание своими руками</span></h2>

Рыночная стоимость клапанов довольно низкая, поэтому изготовление устройства своими руками актуально только тогда, когда используются каналы или решётки с нестандартными размерами. В таком случае гораздо проще выполнить прибор самостоятельно, чем дополнительно покупать различные переходы или подгонять отверстие под нужные параметры.

Самым простым вариантом будет изготовление пластиковой заслонки для вентиляции. Для створки необходимо применять довольно жёсткий материал. Также можно использовать металлические пластины. При изготовлении следует уделять внимание таким нюансам:

1. 1. Нужно, чтобы створка максимально плотно прилегала к корпусу. Так устройство не будет пропускать воздух в обратную сторону.
2. 2. Следует предотвратить возможность постукивания пластины. Это очень часто происходит во время изменения направления передвижения воздушных масс.

Также для изготовления мембранного клапана подойдёт лист картона. Его диаметр должен быть немного больше, чем сечение отверстия, ведущего на улицу. Следует дополнительно установить решётку. Это позволит значительно снизить вероятность деформации материала.

4 Правила размещения и монтажа</span></h2>

Размещение приборов для систем различного исполнения необходимо спланировать так, чтобы обратный поток воздуха всегда был заблокирован. Это касается и тех моментов, когда функционируют различные вытяжки или вентиляторы. От правильного монтажа зависит работоспособность всей вентиляции.

Если в квартире присутствует только один канал для забора воздуха, то для нормального функционирования системы достаточно будет одного клапана. Если же вентиляция имеет более сложную конструкцию, то необходимо придерживаться определённых правил размещения устройств для предотвращения тяги в противоположную сторону. Основные рекомендации:

1. 1. В каждом канале разветвлённой системы следует монтировать заслонку. Это нужно для предотвращения изменения потока воздуха при выключенной вытяжке.
2. 2. Часто дополнительно монтируют ещё один клапан на выходе канала. Если система полностью герметична, то обычно это не требуется, но на практике зачастую всё не так.
3. 3. Также следует подобрать место для монтажа, к которому всегда будет свободный доступ. Это необходимо для того, чтобы регулярно очищать устройство от жировых отложений. Если не производить чистку, клапан потеряет свою герметичность.

Большое внимание нужно обратить на установку устройства в многоквартирных домах. В общую вентиляцию не попадает свет и там всегда положительная температура. Периодически в систему поступает влажный поток воздуха. Это создаёт идеальную среду для обитания микроорганизмов. Также в общих шахтах часто живут насекомые, мыши, крысы и птицы.

‘ >Установка вентилятора в ванной – супертихая модель Квайт 100 TH

Воздух внутри этих конструкций не может соответствовать санитарным требованиям. Поэтому следует позаботиться о том, чтобы он не попадал в квартиру из общих коммуникаций.

5 Нюансы обслуживания оборудования</span></h2>

Во время выполнения системы вентилирования помещений используют круглые или квадратные каналы со стандартными размерами. Можно заказывать у специализированных фирм готовые решения, где уже встроен клапан. Монтаж устройства производится в любом месте.

Если сочетается два вида вентилирования жилища (естественный и принудительный), то установку можно произвести по какому-либо типовому решению:

1. 1. Выполняется монтаж тройника вблизи решётки. Клапан в таком случае ставится на отвод.
2. 2. Покупка специальной решётки, которая имеет два отверстия под каждый вид вентиляции.

Монтаж решётки обычно выполняется при помощи дюбелей, жидких гвоздей, а также саморезов. Лучшим вариантом будет установка на шурупы. Так проще произвести демонтаж системы для прочистки. Если решётка будет монтироваться внутри помещения, то следует тщательно герметизировать стык между устройством и стеной.

Основной проблемой уличных решёток является обледенение створок. Воздух, выходящий по системе вентилирования, зачастую содержит много влаги. В зимний период это способствует быстрому обмерзанию оборудования. Из-за этого появляются такие проблемы:

1. 1. Створки теряют свою герметичность, потому что уже неспособны плотно прилегать к отверстию. Это влечёт за собой проникновение уличного воздуха в помещение.
2. 2. Выходное отверстие сильно сужается. Из-за этого пропускная способность вентиляции значительно снижается.

Следует постоянно следить за состоянием оборудования. Если появилась наледь, нужно быстро удалить её. Самым простым способом является механическая очистка. Но в этом случае появляется риск повреждения шторок клапана. Поэтому для улицы лучшим решением будет устройство, сделанное из металла.

‘ >N75.Клапан регулировки наддува.Ремонт клапана N75.Reparatur-Ventil N75.Фото

Все люди, живущие в многоквартирных домах, рано или поздно сталкиваются с проблемами вентиляции помещений. Если на стенах и стеклах образуется конденсат, чувствуется сырость, вам нужно прибавить приточно-вытяжных элементов в систему проветривания. Для этого в стены, рамы окон устанавливаются вентиляционные клапаны.

Это простые автономные устройства, которые снабдят вас чистым воздухом даже при герметично закрытых дверях и окнах.

Для чего необходим?

Вентиляционный клапан относится к элементам дополнительной вентиляции. Он необходим при несбалансированной работе системы проветривания. Он обеспечивает небольшой приток свежего и вывод отработанного воздуха из квартиры. Если дополнить систему проветривания вентклапанами из пластика, можно обеспечить следующие цели:

• увеличить обеспечение кислородом;
• улучшить циркуляцию воздушных потоков;
• поддерживать баланс входящего и выходящего объемов воздуха;
• обеспечить шумоизоляцию помещений от улицы.

Виды

Клапаны вентиляции подразделяются на приточные, вытяжные и приточно-вытяжные. Существует 2 основных вида приточных клапанов: оконные и стенные. Стенные устройства являют собой тепло- и шумоизолированный цилиндр, смонтированный в стене.

С наружной стороны цилиндра расположена решетка с сеткой от комаров и москитов, а внутри – регулирующий клапан. Способ регулирования воздушного потока – ручной или автоматический, в зависимости от модели. Устройства-автоматы функционируют, реагируя на изменения в загрязненности, влажности, давлении воздуха.

Стенные клапаны притяжной вентиляции чаще всего монтируют на кухне, особенно при условии отсутствия вытяжной системы над плитой, где готовится еда. Периодическое открытие форточек не спасет квартиру от засилья кухонных запахов, тем более если вентиляционная система барахлит. Постоянно открытые окна – тоже не выход, ведь в дом заходит холодный воздушный поток, да и все шумы с улицы слышны гораздо отчетливей. В стеновые устройства встраивают спецфильтры для очистки поступающего воздуха. Наибольшая мощность таких устройств составляет 60–72 куб. м/час.

У стеновых моделей приточных клапанов существуют следующие минусы:

• сложность установки;
• необходимость в частой чистке установленных фильтров;
• возможность промерзания в сильные морозы;
• высокая цена.

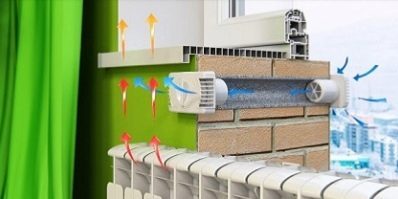

Часто стеновые клапаны устанавливают над системой отопления – это обеспечивает дополнительный подогрев поступающего воздушного потока.

Стеновые клапанные устройства бывают следующих разновидностей:

• дроссель-клапаны состоят из металлической трубы круглого или квадратного сечения и заслонки с возможностью управления ее движением;
• тарельчатые клапаны могут устанавливаться как в стенах, так и на потолке помещения;
• трехходовой клапан предназначен для регулирования температуры проходящего воздуха;
• электроклапан отличается тем, что открытие и закрытие заслонки осуществляется электроприводом.

Оконные клапаны приточной вентиляции – это, говоря простым языком, щелочки в герметичном окне с заслонками. Их отличает простота конструкции и автоматическая работа сутки напролет. Мощность такого устройства невелика – всего 3–7 куб. м/час. Оконные приточные клапаны можно встраивать в рамы из практически любого материала – из дерева, алюминия, пластика. Расположение – верхние части окон. Для адекватной работы прибора требуется соблюдение таких условий, как:

• естественная вытяжка должна быть в помещении, где устанавливают оконный клапан;
• температура уличного воздуха не должна быть больше +5 градусов;
• дверь из подъезда должна плотно закрываться;
• свободная циркуляция воздуха между помещениями квартиры.

Главными плюсами оконных приточных клапанов считаются следующие:

• незаметность;
• простота установки;
• шумоизоляция;
• поток поступающего воздуха направлен вверх;
• доступность по стоимости.

Важно! Автоматические клапаны оснащаются прибором, реагирующим на уровень влажности в помещении.

Недостатками оконных моделей являются следующие:

• работа лишь при хорошей системе вытяжки;
• низкая производительность;
• нет фильтров;
• пропуск холодного уличного воздуха зимой;
• риск промерзания устройства.

Оконные клапаны подразделяются на 3 типа.

• Щелевые. Воздух подается через щель, габариты которой следующие: ширина – от 14 до 17 см, высота – от 1,2 до 1,6 см. Снаружи эта дырка прикрыта впускным блоком. Он предохраняет клапан от насекомых, грязи, сора и осадков. Внутри помещения щель прикрывается регулирующим блоком. Монтируются щелевые устройства в наивысшей части рам или в горизонтальном профиле, разделяющем части рам. Плюсы этого типа – хорошая пропускная мощность и легкость установки.
• Фальцевые. Они применяются в случае, когда пластиковые рамы уже смонтированы. Они являются дешевыми и простыми в установке. Свежий воздух подается посредством небольших узких отверстий в притворе. Достоинства – легкость монтажа и сохранение шумоизоляции. Недостатком является малое количество воздуха, пропускаемого через прорези, из-за этого фальцевые клапаны не годятся для больших комнат.
• Накладные. Через подобные клапаны проходит наибольшее количество воздуха, но их необходимо предусматривать перед установкой оконных рам, на уже смонтированные пластиковые или алюминиевые окна их поставить нельзя.

Оконные устройства обычно имеют несколько режимов функционирования. Регулировка может проводиться как вручную, так и быть автоматизированной. Для ручной настройки в некоторых моделях приспособлен шнурок как на жалюзи, в других – ручной регулятор. Автоматическая подстройка работы клапана всегда дороже, но это того стоит. Для этого в клапане предусмотрены датчики влажности и/или давления воздуха внутри и снаружи помещения.

Клапан вытяжной вентиляции предназначен для вывода отработанного воздуха на улицу.

Помимо всего прочего, он защищает помещения от проникновения насекомых, пуха и сора. Он имеет более простое строение, если сравнивать с приточным клапаном, а именно:

• стационарная часть (решетка) предотвращает механическое повреждение подвижной части;
• подвижная заслонка, открывающаяся лишь в одну сторону;
• фланец для прикрепления к вентканалу.

Вытяжной клапан требует осторожного монтажа, чтобы исключить повреждение заслонки и попадание внутрь строительного сора. Иначе устройство не будет правильно работать. Поэтому после монтажа обязательно проверьте функционирование устройства. Перекидные клапаны монтируются строго вертикально, дублируя основную вытяжную систему. Герметические клапаны вентиляции – это, по сути, запорное устройство, устанавливаемое в вытяжные каналы. Оно блокирует приток воздуха.

Существуют еще такие типы клапанов, как обратные. В ситуации, когда в квартирах появляется так называемая обратная тяга, то есть запахи из квартир соседей попадают к вам, уместна установка обратного клапана.

Обычно его монтируют в вентиляционном канале. Он может функционировать как в системе естественного проветривания, так и искусственного нагнетания/вытяжки. Существуют устройства с круглым или квадратным сечением.

Обратные клапаны подразделяются на несколько типов.

• Мембранный бытовой. Применяется в связке с вытяжными вентиляторами с электроприводом малой мощности. Легкая гибкая заслонка открывается потоком воздуха. Когда вектор движения воздуха меняется на противоположный, заслонку прижимает и проход закрывается.
• Лепестковый. Заслонка жесткая, прикреплена к оси. Открытие и закрытие клапана осуществляется ее поворотом.
• Бабочка. В трубе клапана смонтированы 2 заслонки на пружинах. Открытие канала происходит под действием потока воздуха, а закрытие – пружинным механизмом. В комплекте требуется вентилятор достаточной производительности.
• Гравитационный. Створки заслонки распахиваются под напором струи воздуха, а закрываются под собственным весом.

Система вытяжки и обратный клапан должны монтироваться вместе. Выбор типа обратного клапана зависит от режима работы вентиляционной вытяжки. Если планируется регулярное использование этой системы, тип клапана не важен. При нерегулярном функционировании вытяжной системы заслонка обязана быть наиболее легкой, чтобы естественный поток воздуха мог ее приоткрывать. «Бабочки» устанавливаются в промышленных зданиях, мощности бытовых вентиляторов недостаточно для распахивания их створок.

Для установки гравитационных клапанов подходят лишь два положения – вертикальное и горизонтальное. Конструкция их не предусматривает герметичности. Остальные типы обратных клапанов могут функционировать при любом расположении. Поддержание заслонки в закрытом состоянии происходит принудительно – под действием пружинного механизма или системой противовесов. Устройство должно быть тщательно настроено – неправильно отрегулированная система требует большей мощности вентилятора, и как следствие дополнительных затрат электроэнергии. Да и уровень шума возрастет.

Сфера применения

Дополнительные вентиляционные устройства можно устанавливать везде: и в квартире, и в частном доме, на стенах, окнах, даже на полу или крыше жилого помещения. Естественно, что для каждого места установки предусмотрены подходящие модели клапанов.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

• электровентилятор;
• фильтры для очистки воздушного потока;
• нагревательные элементы.

Такие устройства обладают следующими плюсами:

• способность работать независимо от общей системы проветривания;
• добавочная очистка воздуха;
• контроль уровня влагосодержания.

Важно! Однако высокая цена устройства и его монтажа, а также дополнительные затраты на электроэнергию являются довольно значимыми недостатками.

Как правильно установить своими руками?

Стоит придерживаться следующих правил установки стеновых приточных устройств:

• перед тем как начать установку дополнительных клапанов вентиляции, определитесь с местами их монтажа, сверьтесь со схемой системы вентиляции, установленной в вашем доме, лучше, чтобы эту схему вам составили специалисты;
• далее, определите толщину стены и купите подходящую по длине конструкцию;
• на месте, определенном для монтажа устройства, просверлите отверстие с запасом по диаметру;
• после того как вы установите трубу приточного клапана, все щели заделайте монтажной пеной для герметичности;
• затем крепится наружная решетка, а внутри собирается само устройство, согласно инструкции от завода-изготовителя;
• установите над решеткой козырек для предотвращения попадания осадков внутрь конструкции.

Обычно вытяжные вентиляционные устройства монтируют в бытовых помещениях – кухне, ванной, туалетной комнатах. Вся процедура монтажа состоит из присоединения клапанов к уже существующим каналам вентиляции. Обычно соединение происходит при помощи фланцев. После установки клапана крепится наружная решетка.

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Используемые источники:

• https://otivent.com/obratnyj-klapan-dlya-ventilyacii
• https://topventilyaciya.ru/ventilyaciya/elementy/zaslonka.html
• https://oventilyacii.ru/ventilyaciya/germetichnyj-elektricheskij-vozdushnyj-klapan-zaslonka-dlya-ventilyatsii.html
• https://stroy-podskazka.ru/ventilyaciya/klapan/
