Разновидности и особенности радиаторов STI для отопления

Панельные радиаторы пользуются широким спросом при установке автономного отопления в жилых зданиях, офисах и торговых центрах. Такая большая популярность объясняется высокими техническими свойствами устройств, а также их современной конструкцией, которая представлена огромным выбором стилей и размеров.

Кроме того, современные электроприборы просты в монтаже и идеально подходят для систем индивидуального и центрального отопления.

Особенности и устройство

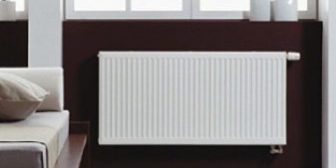

Панельные радиаторы – это современные отопительные приборы, состоящие из стальных панелей и предназначенные для различных систем отопления в частных домах и квартирах. Для улучшения конвекторной теплоотдачи и увеличения площади передачи тепла внутри панелей размешены специальные стальные ребра, имеющие П-образную форму.

Благодаря этому показатель теплоотдачи возрастает до 50%. Главной особенностью таких изделий считается отсутствие секций, вместо которых лицевая сторона оформлена в виде цельной панели, созданной из двух листов стали толщиной в 1,25 мм.

Иногда встречаются также модели из оцинкованной стали, в которых оребрение пластин выполняется металлом толщиной от 0,04 до 0,5 мм. Снаружи приборы панельного типа проходят грунтование и покраску с помощью порошкового метода. Стандартно радиаторы окрашивают в белый цвет, но можно встретить и цветные панели, изготовленные производителями под заказ.

Обычно изделия состоят из двух или трёх панелей, декорированных сбоку и сверху решеткой. В результате этого радиатор приобретает эстетичный вид и оригинально вписывается в любой современный дизайн.

Благодаря тому, что объем панелей небольшой, в ОС наблюдается мгновенный нагрев, так как обмен тепла происходит очень быстро.

Поэтому уже через 15 минут после включения прибора помещение будет теплым, потому что нагрев выполняется не только за счет передачи теплого воздуха, но и путем выделения тепла от самого корпуса.

Панельные радиаторы отлично подходят для эксплуатации в загородных домах, это обусловлено тем, что они рассчитаны на рабочий процесс при низком давлении системы. Что же касается квартир в многоэтажных домах, то в них, как правило, данные устройства устанавливают при наличии автономных систем, так как давление в централизованных системах часто превышает 10 атмосфер. Также панельный вариант не рекомендуется для централизованного отопления, потому что может произойти загрязнение теплоносителя и его выход из строя.

Достоинства и недостатки

На сегодняшний день панельные батареи можно встретить на рынке различных стран, так как они являются самым традиционным прибором, обеспечивающим качественное отопление и отвечающим требованиям по энергосбережению.

К главным преимуществам таких радиаторов можно отнести:

• Стильный дизайн. Изделие внешне имеет простой и аккуратный вид. Производители выпускают приборы в различном оформлении, начиная с классики и заканчивая модерном.
• Удобная регулировка. Степень нагрева можно легко контролировать при помощи механических и электронных устройств.
• Высокая теплоотдача. Благодаря особому принципу конвекции прибор обладает повышенным КПД.

• Доступная цена. По сравнению с другими видами отопительных устройств, панельные радиаторы стоят дешевле, так как для их изготовления используется сталь.
• Экономия энергоресурсов. Прибор имеет емкость небольшого объема, поэтому на ее нагрев расходуется намного меньше электричества.
• Многофункциональность. Изделие можно использовать как в качестве радиатора, так и конвектора.
• Небольшой вес. Конструкция легкая, поэтому ее монтаж вполне реально выполнить своими руками.
• Большой выбор модельного ряда. На рынке представлены радиаторы любой мощности и размеров.

Панельные батареи обладают следующими недостатками:

• Неустойчивость к гидроударам. Из-за этого радиаторы нельзя подключать к системам центрального отопления.
• Высокая чувствительность к кислотной среде. Чтобы защитить стальную поверхность изделия от коррозии, необходимо постоянно поддерживать его уровень рН в диапазоне от 8,3 до 9,5.
• Согласно инструкции по эксплуатации, запрещается на длительное время сливать с системы воду. Если этого не делать, то внутренние стенки панелей будут вступать в контакт с кислородом, что повлечет их коррозию.

Характеристика и типоразмеры

В продаже встречаются панельные радиаторы различных видов, они отличаются между собой не только дизайном, но и имеют определенные размеры и мощность.

В зависимости от способа подключения теплоноситель подразделяют на два типа:

• С нижним подключением. В подобных моделях патрубки батареи размещены внизу. Их монтаж, как правило, осуществляется удобно, если трубы системы отопления проходят непосредственно в полу. Но в данном случае, необходимо учесть, что теплопотери будут большими.
• С боковым вариантом подключением. В радиаторах отводящий патрубок устроен снизу, а подводящий – сверху. Благодаря подобной конструкции прибор обеспечивает помещению равномерный обогрев. Исключением являются изделия, состоящие из многих секций, для них характерны значительные потери тепла.

Такие батареи могут выпускаться с различным количеством панелей, поэтому их классифицируют на следующие типы:

• Тип 10. Имеют вид однорядного прибора без комплектации конвекторными каналами.
• Тип 11. Состоят только из одной панели, но, в отличие от предыдущего типа, оснащены стальной обрешеткой, отвечающей за конвекцию воздуха.
• Тип 21. Устройство представлено двумя панелями, которые обеспечивают хороший обогрев помещениям большой площади.
• Тип 22. Конструкция прибора имеет две панели и обрешетку. Воздушные каналы в данном случае устроены с обеих сторон батареи.
• Тип 23. Является самым большим панельным изделием, в котором конструкция состоит из трех панелей, имеющих три ряда оребрения.

Что же касается размеров, то радиаторы обычно выпускаются шириной от 40 до 300 см и высотой от 30 до 90 см. Поэтому перед покупкой отопительного устройства следует правильно рассчитать мощность системы, площадь помещения и, отталкиваясь от этого, подобрать соответствующий размер радиатора.

Разновидности и критерии выбора

Радиаторы панельного типа бывают оснащены как конвективным, так и гигиеническим оребрением, предполагающим отсутствие конвективных пластин. Гигиенические батареи отличаются тем, что их можно легко чистить от пыли. Они производятся без декоративных решеток, поэтому подобная конструкция характеризуется легким доступом к внутреннему устройству изделия. Такие модели устанавливают в основном в больницах и других видах помещений с высокими гигиеническими требованиями.

В зависимости от вида фронтальной панели приборы выпускаются с рифленой, гладкой и плоской поверхностью. Изделия с плоской поверхностью могут иметь вертикальные или горизонтальные бороздки. Таким образом, внешний корпус устройства собирают из стандартной и декоративной панелей.

Металлические радиаторы лучше всего подключать к системе автономного отопления. Если же их врезать и в централизованную систему, то срок службы приборов сократится в два раза.

Для того чтобы прибор надежно прослужил долгий срок, специалисты рекомендуют при его выборе учесть следующие нюансы:

• Рабочие показатели. Давление в системе обогрева не должно достигать 10 бар. Некоторые производители выпускают изделия, которые могут поддерживать прессовочное давление 13 бар, но температура воды в данном случае составляет не более +110С.
• Тепловая мощность. Для каждого вида радиаторов она устанавливается индивидуально.
• Способ подключения. Обычно приборы крепятся либо снизу, либо сбоку, поэтому выбор определяется как личными предпочтениями пользователей, так и особенностями отопительной системы.
• Наличие дополнительных возможностей. Большинство современных моделей комплектуется термостатическим клапаном, который позволяет эффектно поддерживать определенный температурный режим в помещении. Помимо этого, конструкцию могут дополнять терморегуляторами, которые упрощают контроль обогрева.

Аксессуары

Подключение панельных радиаторов осуществляется в систему отопления при помощи специальных аксессуаров. Поэтому до начала установки важно проверить наличие в комплектации таких важных деталей, как радиаторные клапаны и кронштейны. В том случае, если выполняется монтаж устройства с нижним подключением, применяют узлы с накидной гайкой. Для установки напольных радиаторов используют специальный кронштейн, при этом стоит заметить, что качество работы батарей зависит не только от вида устройств, но и от производителя.

Производители

Среди множества брендов хорошо себя зарекомендовали следующие торговые марки:

• Лидея (Россия). Данный производитель получил много положительных отзывов, так как вся его продукция отличается высоким качеством отделки. Панели радиаторов покрываются уникальным двухслойным лаком, и приборы могут работать в однотрубной и двухтрубной системе отопления.

• Biasi S. p. A. (Италия). Радиаторы этой компании создаются по последним технологиям, поэтому их теплоотдача высокая, и нагрев помещений осуществляется мгновенно. Устройства могут также работать и при низких температурах, предел их рабочего давления составляет 9 бар.
• Korado (Чехия). Батареи имеют как одну, так и две или три панели. Главной особенностью изделий является их широкая цветовая гамма, малый объем теплоносителя, удобные кронштейны. Предел давления достигает 8,7 бар, а вода нагревается до +110 С.

• Radson (Бельгия). Зарубежный производитель представил уникальные батареи, в которых на каждом канале панелей имеется два ребра конвекторов. Благодаря такой конструкции снижается объем теплового носителя. Отдельного внимания заслуживают также компактные модели радиаторов, предназначенные для обогрева маленьких комнат.

Преимуществом изделий является то, что они окрашены по специальной технологии KTL2. Толщина их покрытия составляет не менее 50 микрон, а предел рабочего давления – 10 бар.

Комплектация и способы монтажа

Панельные батареи, имеющие боковое подключение, не нуждаются в комплектации, у них уже есть в наличии внутренняя резьба, в которую можно вмонтировать трубу или кран. Но, несмотря на это, их, как правило, продаю с заглушками и краном Маевского.

Радиаторы с нижним подключением в своей конструкции имеют два патрубка и розетку, поэтому для их монтажа дополнительная комплектация не нужна. Что же касается стандартных устройств с базовой установкой, то во время их приобретения важно проверить, чтобы в коробке имелся напольный крепёж, ручной воздухоотводчик и заглушка. Независимо от вида радиатора, во время его подключения не обойтись без шаровых кранов и специальных регулирующих вентилей. Благодаря этим деталям происходит регулировка потока.

Во время установки батарей с нижним подключением также используют мультифлексы или отдельные запорные узлы.

Мультифлексы бывают как угловыми, так и прямыми. Они напрямую стыкуются с радиатором и трубопроводом, изготовленным из различного материала. Благодаря этим аксессуарам прибор можно снимать, оставляя при этом станцию в рабочем состоянии. Что же касается способов монтажа, то они определяются индивидуально, учитывая материал труб. Для полипропиленовых труб хорошо подходят шаровые краны, и крепёж осуществляется при помощи сварки. Если же трубопровод металлопластиковый, то нужно учесть, что в нем могут иметься прессовые или фитинговые трубы.

Первый вид просто скручивают гайками, а второй сдавливают специальными клещами. Помимо этого, радиатор можно также подключить с помощью клапанов с евро конусом. Обычно процесс монтажа не занимает много времени. Вначале разбирают кран, затем штуцер с накидной гайкой вворачивается в батарею и стыкуется. Чтобы выполнить работу качественно, нужно иметь под рукой специальный ключ для американки. По окончанию установки все резьбовые соединения необходимо уплотнить прокладкой.

Полезные советы и отзывы

Радиаторы панельного типа просты в подключении, поэтому их монтаж вполне реально выполнить самостоятельно. Для того чтобы повысить эксплуатационный срок отопительного прибора, необходимо не только правильно подобрать соответствующую помещению модель, но и придерживаться всех правил его технического использования.

Поэтому перед установкой следует учесть следующие моменты:

• Для частных домов и квартир лучше всего приобретать стальные радиаторы с рабочим давлением не менее 8 бар. Они имеют положительные отзывы пользователей, так как существенно снижают затраты на электроэнергию и характеризуются надежной системой.
• Во время монтажа устройства термостатическую панель можно демонтировать и сделать простое боковое подключение.

• Панельные батареи одного вида и типоразмера обладают близкой по значению мощностью, которая может отличаться только на 10%. Поэтому это позволяет экономить средства на проектировании, так как приборы имеют схожий дизайн и параметры.
• Подключая радиатор к отопительной системе, нужно создать оптимальные условия для циркуляции воздуха. Для этого между подоконником и прибором оставляется расстояние в 100 мм.
• Желательно приобретать панельные батареи, учитывая не только ширину окон, но и ожидаемые тепловые потери при обогреве помещения. Если этого не сделать, то может ухудшиться микроклимат в комнате, или возрастут расходы электроэнергии.
• Отправляясь за покупкой, нужно тщательно изучить отзывы потребителей о той или иной марке. Кроме того, выбор будет зависеть и от условий, в которых планируется эксплуатировать радиатор.

Некоторые модели устройств предназначены только для чистых помещений, и их нельзя устанавливать в местах, где много пыли.

В следующем видео вас ждет обзор стальных панельных радиаторов отопления.

Батарея является прибором, внутри которого циркулирует теплоноситель. Его энергия передается в окружающую среду посредством излучения, теплопроводности и конвекции. Прообразом оборудования стали печи с отходящими от них трубами.

Это придумка римлян. Одну из систем отопления нашли археологи в городе Эфес. По трубам передавался горячий воздух. К радиаторам перешли уже после падения Римской империи, в 19-м веке. Начинали с чугунных.

Первый такой создан Францес Сан-Гали в 1855-м. Прибор был больше привычных советским людям чугунных батарей. На рынке же 21-го века радиаторов больше 10-ти видов. Ознакомимся с ними.

Классификация радиаторов по материалам

Чугунные батарее считаются пережитком прошлой эпохи. Отказ обусловлен тяжелым весом и медленным нагревом. К тому же, чугунные варианты не предусматривают встраивание регулятора температуры и плохо держат краску.

Внешнее покрытие отслаивается. Приходится периодически окрашивать радиаторы. Работа кропотливая. Внутри батареи из чугуна пористые. В отверстия забиваются загрязнения. Это уменьшает со временем теплоотдачу.

Современными вариантами радиаторов отопления считаются:

1. Стальные. Толщина металла радиаторов колеблется в пределах 1,15—1,25 миллиметра. Рабочее давление стальных радиаторов равно 6—15 атмосферам. Для прогрева достаточно воды температурой 110—120 градусов. У чугунных радиаторов показатель на 30 единиц больше. Однако стальные батарее нельзя долго держать без воды. Значит, для систем централизованного отопления вариант не подходит. Места сварки расходятся при гидроударах. К тому же, стальные модели неустойчивы к коррозии, служат максимум 10 лет и, подобно чугунным, облазят со временем. Особенно сильно краска отслаивается, если изначально нанесена с огрехами.

Стальные радиаторы отопления

К плюсам стальных теплообменников относят быстрый нагрев, повышенную конвекцию, легкость, дешевизну, совместимость с различными материалами крепежей, возможность установки регуляторов температуры. К тому же, есть выбор дизайнов. Привлекает и легкость монтажа.

1. Алюминиевые. Их рабочее давление —5—16 атмосфер. Максимальный нагрев воды равен 110-ти градусам. Служат алюминиевые радиаторы до 15-ти лет. Однако за этот срок батареи могут изрядно помяться. Алюминий — мягкий метал, податлив ударам и прочим физическим воздействиям. Этого не скажешь о меди. Трубы из нее несовместимы с алюминиевыми радиаторами. К тому же, у них малая конвекция, то есть передача внутренней энергии носителя внешней среде струями и потоками.

Хоть конвекция у алюминиевых моделей малая, зато теплопроводность высокая. Отличной теплоотдаче способствуют и особенности конструкции радиаторов. Они совместимы с термоклапанами и регуляторами, не подвержены отслаиванию краски, легче стальных и проще в монтаже.

1. Батареи отопления биометаллические. Эти конструкции гибридные. Внутри находятся стальные или медные трубки, а снаружи — алюминий. Служат биометаллические батареи 20 лет. Рабочее давление составляет 18—40 атмосфер, а температура теплоносителя — 110—130 градусов. В первые годы эксплуатации радиаторы могут потрескивать, шуметь. Это итог разности показателей расширения стали, алюминия, меди. Сердечники батарей могут разрушаться коррозией во время спуска воды. В это время на внутренние трубки одновременно воздействуют влага и воздух. Коррозия исключена, если внутренние трубки медные. Однако этот вариант дорог.

Биометаллические батареи служат, не нуждаясь в техобслуживании. У моделей хорошая теплоотдача, ведь алюминий быстро прогревается а сечение стальных сердечников минимально. Конструкции устойчивы к скачкам давления и физическим воздействиям. Дополнительным плюсом служит легкость радиаторов. В плане модельного ряда выбор широк.

Виды батарей отопления могут иметь подтипы. Биометаллические радиаторы, к примеру, бывают таковыми на 50% или  100%. В последнем случае все сердечники стальные, медные.  У 50-процентных моделей из них сделаны только усиливающие вертикаль трубы. Этот вариант дешевле.

Классификация радиаторов по строению

Классификация по строению отчасти относится к дизайнерским решениям. От комплектации батареи зависят ее вид, эстетичность. В продаже имеются:

1. Секционные радиаторы. Состоят из подобных друг другу отсеков. Внутри каждого находятся 2—4 канала, по которым движется теплоноситель. Секции соединены меж собой, следовательно, могут разделяться, заменяться. Однако порой, это лишь иллюзия. Разборными являются литьевые батарее. Каждая секция для них изготавливается отдельно, в условиях повышенного давления. Бывают еще радиаторы, полученные методом экструзии. Металл продавливается сквозь некий шаблон, принимая его форму. На выходе получается целая батарея. Внешне подобна литьевой, но неделима, зато, дешева.

Разборные секции облегчают ремонт батарей, позволяют составлять их в соответствии с размерами и теплопотерями помещений, по желанию повышая мощность отопительных приборов.

Однако стыки меж их отсеками могут протекать и расходиться при резких скачках давления в системе. К тому же, секционные радиаторы сложно прочищать. Пыль оседает на внутренних поверхностях отсеков.

1. Панельные виды батарей отопления. В квартире смотрятся едиными щитами, хоть передняя поверхность зачастую и ребристая. Два металлических щита свариваются. К тыльной стороне буквой П присоединяются ребра. Это увеличивает площадь нагреваемой поверхности. Ребристость щитов тоже играет на увеличение площади. Меж панелями расположены вертикальные каналы. По ним циркулирует теплоноситель.

За панельными батареями просто ухаживать, протирая единые поверхности. Малая инерционность радиаторов позволяет им быстро реагировать на смену температур. Размеры батарей отопления панельного типа разнообразны. Есть возможность подобрать радиатор в соответствии с площадью помещения. В плюс идут также низкая стоимость и легкость панельных моделей.

В противовес плюсам панельных радиаторов встают минусы. Батареи чувствительны к гидроударам, не применяются в системах высокого давления и нуждаются в чистом теплоносителе. В последнем не должно быть химических примесей, грязи.

1. Трубчатые батареи. Они состоят из металлических цилиндров. Трубки соединены нижним и верхним коллекторами. Цилиндров бывает от 1 до 6, а размер батарей варьируется в пределах 0,3—3 метров. Разнится и толщина трубок. От их сечения зависит уровень теплоотдачи.

Трубчатые радиаторы выдерживают до 20-ти атмосфер рабочего давления, устойчивы к его перепадам. Этим батареи во многом обязаны прочным сварным стыкам. Преимуществом является также простой уход за отопительными приборами. На округлых трубах не скапливается пыль, да и протирать цилиндры легко. У конструкций высокая конвекция, поэтому помещения быстро прогреваются.

К минусам трубчатых батарей относятся подверженность коррозии и высокая стоимость. Модели категории считаются дизайнерскими. У некоторых строений радиаторов есть подтипы. Так, панельные батареи бывают плоскими.

Пространство меж щитами максимально сжато. Это позволяет размещать приборы в труднодоступных местах, экономя пространство. Однако рабочее давление плоских батарей не превышает 10-ти атмосфер.

Классификация по характеру теплоносителя

Теплоносителем является вещество, переносящее энергию от котла к радиаторам. Если в Древнем Риме использовали горячий воздух от печей, то современные виды батарей отопления в доме или иных помещениях делятся на:

• водяные, жидкость в которых имеет высокую теполоемкость, неограниченный срок годности, безопасна и безвредна, но расширяется замерзая
• антифризовые, жидкость в которых теряет текучесть при отрицательных температурах, но не расширяется, сохраняя целостность радиаторов
• тэновые, а проще говоря, электрические, работающие от сети

Проложить ТЭН можно, к примеру, внутри плоского панельного радиатора. Вариант позволяет не зависеть от системы центрального отопления. Водные батареи идеальны для постоянного жилья. К антифризовым приходится прибегать в домах, которые определенный период времени выстужаются. Так происходит, к примеру, со многими дачами, гаражами, складами.

Существуют подвиды водяных батарей отопления. Они подразделяются на обычные и повышенной надежности. Определяющими факторами являются материалы и качество соединений меж деталями радиаторов.

Деление радиаторов по типу установки и месту эксплуатации

Устанавливать батареи можно на стены или пол. Решение о месте расположения принимается заранее, приобретаются соответствующие модели. Их принято называть:

1. Вертикальными. Это настенные.
2. Горизонтальными. Это напольные. Радиаторы идентичны обычным, но устанавливаются на горизонтальную поверхность. Одни модели переносные, просто ставятся на пол. Другие радиаторы закрепляются на нем. Последние обеспечивают равномерный обогрев. От настенных батарей жар устремляется вверх, оставляя холодную прослойку воздуха у пола. Однако установка горизонтальных обогревателей требует подведения к ним труб, скрытых в стяжке.

По месту установки батареи делят на обычные, для ванной, производственных помещений. Есть также типовые и дизайнерские модели под заказ.

Классификация по классу престижности

Это деление основано на суммировании показателей разных классификаций, в основном, основанных на строении батарей и материалах, из которых они изготовлены. Выделяют:

• радиаторы эконом-класса, к которым относятся панельные, стальные и чугунные
• батареи среднего класса из алюминия и биометалла, секционного строения
• отопительные приборы премиум-класса, то есть трубчатые и художественного литья из чугуна

Художественное литье из чугуна всегда является индивидуальным заказом. В свободной продаже таких моделей не имеется. Трубчатые радиаторы реализуют, но редко. Спрос мал из-за высокой стоимости. Трубки, кстати, могут располагаться не только вертикально, но и горизонтально.

Цена батарей отопления

Цена батарей отопления исчисляется целиком. Однако в случае секционных радиаторов, стоимость варьируется в зависимости от количества отсеков. Их можно приобретать по отдельности:

• одна алюминиевая секция стоит 200—400 рублей
• отсек биометаллической батареи оценивается в 450—750 рублей
• около 350-ти рублей стоит секция стального радиатора
• отсек с медными трубками обходится минимум в 2 тысячи рублей

В целом, стандартный радиатор мощностью 1,5 киловатта стоит в пределах 17 тысяч рублей.  Прочие ценники обусловлены отличиями батарей от общей массы или особыми габаритами.

• Главная
• Полезные материалы
• Виды радиаторов отопления

Последние статьи

Покупай дешевле! Скидки и акции в нашей рассылке!

СантехСтандарт192289РоссияЛен. областьСанкт-Петербургул. Софийская, д. 72(812) 777-05-80

Виды радиаторов отопления

Какие бывают радиаторы отопления в зависимости от материала изготовления? Какие есть виды радиаторов отопления в зависимости от конструкции? Какие существуют виды радиаторов отопления в зависимости от формы? По каким критериям выбирать виды радиаторов отопления?

Информация

2017-09-08

2017-09-08

СантехСтандарт Вся продукция производится на современном высокотехнологичном оборудовании в соответствии с международными стандартами качества. Соответствие товара заявленным характеристикам обеспечивается обязательным входным контролем комплектующих и сырья, а также контролем качества и тестированием продукции на всех этапах производства. 192289РоссияЛен. областьСанкт-Петербургул. Софийская, д. 72(812) 777-05-80https://santehstandart.com/

Виды радиаторов отопления: преимущества, недостатки, критерии выбора

Виды радиаторов отопления: преимущества, недостатки, критерии выбора

Виды радиаторов отопления: преимущества, недостатки, критерии выбора

Отопление – одна из важнейших систем в доме. Она обеспечивает комфортные условия для жизни. И позаботиться о ее исправности и эффективности необходимо заранее. Современными элементами отопительной системы являются панельные стальные радиаторы. Они обладают высоким коэффициентом полезного действия. Их еще называют конвекторами.

Особенности радиаторов

Стальные панельные радиаторы отопления являются на сегодняшний день самым бюджетным вариантом для решения проблемы по автономному теплоснабжению частного дома. В них совмещаются функциональные возможности радиаторов и конвекторов. Они представляют собой прямоугольные панели различных размеров. На рынке можно найти модели с длиной от 30 до 90 см и шириной от 40 до 300 см. Толщина (в данном случае глубина) зависит от типа выбранного прибора, а точнее, от его конструкции.

По сравнению с другими секционными радиаторами, этот вид оборудования отличается более высоким коэффициентом полезного действия. КПД большинства моделей находится на уровне 75%.

Внутри радиаторов находится теплоноситель. Его максимальная температура составляет 110-120°. Рабочее давление в них может достигать 9-10 атмосфер при толщине стенки 1,2 и 1,4 мм соответственно. Как показывают испытания, произведенные одним из производителей, радиатор разрушится при достижении давлением отметки 25 атмосфер. Поэтому приборы нельзя использовать в системах с более высоким давлением (центральное отопление многоэтажных домов, где случаются гидроудары большой мощности).

Конструкция прибора

Стальные радиаторы панельного типа могут слегка отличаться по своей конструкции. Основными элементами являются панели. Их количество может изменяться от 1 до 3. Каждая панель, в свою очередь, состоит из металлических пластин, которые соединяются по контуру между собой. Пластины изготавливаются из стали путем штамповки. В результате на поверхности пластин появляются вертикально расположенные каналы – по ним в дальнейшем будет двигаться теплоноситель.

Если конструкция прибора предусматривает наличие нескольких пластин, они объединяются между собой в единое целое. Для этого используют патрубки. Для увеличения значения теплоотдачи между панелями устанавливают пластинчатые конвекторы. В том случае, если прибор состоит из одной панели, патрубки располагаются сзади панели.

По бокам отверстия между панелями (если их несколько) закрываются кожухом.

Классификация батарей

Панельные стальные радиаторы могут работать с различной мощностью. Для этого панели и оребрения собираются в различных комбинациях, которые и дают разную мощность. В зависимости от строения батареи выделяют несколько типов. Наиболее популярными из них являются:

• Тип 10. Расшифровывается так: «1» говорит о том, что конструкция предусматривает 1 панель, «0» – отсутствуют оребрения. Иными словами, это однорядный вариант, не имеющий оребрений. В его конструкцию также не входят боковые стенки и решетка для выхода воздуха. Отличаются такие модели небольшим весом и малой мощностью.

• Тип 11. В отличие от предыдущего варианта, панель дополнена пластиной оребрения. Мощность его немного выше, чем у предыдущего варианта.

• Тип 21. Состоят из двух панелей, между которыми размещена пластина оребрения.

• Тип 22. Радиатор стальной панельный данного вида является двухрядным по глубине. Он имеет два ряда конвективного оребрения, которые находятся между панелями. Пластины приварены к каждой из панелей.

• Тип 33. Это самый мощный вариант. Он собран из трех панелей, к которым прикреплены три пластины оребрения.

По мере увеличения индекса в обозначении типа увеличивается и мощность прибора. Но при этом габариты изделия также увеличиваются.

Основные характеристики

К основным показателям, которые необходимо учитывать при выборе радиатора, относятся мощность и габаритные размеры.

Среди большого ассортимента предложений можно отыскать модели с различными габаритами. Это позволяет подобрать подходящий вариант для любого помещения и любой ниши. Предусмотрены модели с высотой от 30 до 90 см и длиной от 40 до 300 мм.

С увеличением размеров увеличивается и мощность прибора. Мощность наиболее востребованных батарей можно увидеть в таблице, представленной ниже.

Достоинства радиаторов

Стальные панельные радиаторы обладают рядом плюсов. Основными из них являются:

• отличная отдача тепла (высокий КПД);

• допускается устанавливать в системах с различным видом котлов;

• привлекательный внешний вид;

• требования к характеристикам теплоносителя не такие жесткие, как для других видов радиаторов (рН 8,5-9,5, жесткость до 7, содержание кислорода в 1 кг воды не более 0,02 мг);

• низкая инерционность;

• незначительное потребление энергии;

• безопасны;

• экологичны.

Наличие этих достоинств обеспечивает широкое применение приборов. Кроме того, они обладают длительным сроком эксплуатации (до 35 лет).

Недостатки

Имеются и свои недостатки, но их мало. Подключение стального панельного радиатора возможно только в системе с постоянным давлением воды. Батареи плохо переносят гидроудары.

Система должна быть постоянно заполнена теплоносителем. При отсутствии воды в приборе за счет реакции с кислородом на поверхности появляется коррозия.

При использовании радиаторов данного вида создается конвекция, за счет чего возможно появление сквозняков. Это может привести к поднятию мелкой пыли.

Расчет батарей

Прежде чем приступать к установке панельных стальных радиаторов, необходимо рассчитать их мощность. Она будет зависеть от размера самого помещения и некоторых других особенностей.

Принятые нормы требуют соблюдения следующих значений необходимого количества тепла на кубический метр пространства. Выглядят они так:

• в кирпичных зданиях на каждый метр кубический необходимо 34 Вт;

• для панельных зданий это значение составляет 41 Вт.

Учитывая эти требования, вы можете рассчитать необходимое количество тепла для каждого помещения. Зная габариты комнаты, можно найти ее объем (он равен произведению длины комнаты на ширину и на высоту). Далее полученный объем умножаем на нормы по СНиП. Полученное произведение – это и есть необходимая мощность радиатора.

Пример. Ширина комнаты 4 м, длина 5 м, высота потолков 3 м. Значит, объем помещения будет составлять 4 х 5 х 3 = 60 м³. Предположим, что помещение находится в панельном доме. Тогда получим необходимую мощность 60 х 41 = 2460 Вт.

В расчетах следует учитывать климатические условия региона. Указанные выше нормы относятся к центральной зоне. Для других районов с учетом средних температур в зимнее время используются коэффициенты. Они изменяются в пределах от 0,7 до 1,5 (для температур от -10 °C до -30 °C соответственно).

В расчетах также необходимо учитывать количество стенок, расположенных между помещением и наружной стороной здания. Если только одна стена выходит наружу, то берут коэффициент 1,1. Для двух стен это значение будет 1,2.

Полученное значение сравниваем с таблицей мощностей всех моделей конкретного производителя. Естественно, точное значение в таблице не найдется. Поэтому выбирают наиболее близкое значение. Оно должно быть немного больше, чем полученное во время рассчетов.

Подключение своими руками

Радиатор подключается на уже готовую стену. Это значит, что вся отделка (покраска, оклейка обоями) должна быть завершена. Навешиваются батареи на стену с помощью крюков или кронштейнов. Если стена не способна выдержать вес радиатора, он крепится к полу. Для этого в продаже имеются специальные ножки.

Радиатор подключается к системе отопления с помощью специальных запорных устройств. Они позволят в любой момент перекрыть воду или установить необходимую температуру. Соединяются детали с помощью резьбовых элементов (шаровых кранов, тройников, сгонов). Все резьбовые соединения герметизируются. Если имеются навыки, соединения можно закрепить сваркой.

Производители

Панельные радиаторы, выполненные из стали, представлены на рынке моделями различных производителей. Имеются как отечественные, так и импортные товары. Следующие компании производят радиаторы стальные панельные:

• Kermi (Германия);

• Buderus (Германия);

• «Корадо» (Чехия);

• DeLonghi (Италия);

• PURMO (Финляндия).

Панельные стальные радиаторы – прекрасный выбор для автономной системы отопления. Они позволят качественно и быстро обогреть помещение. Благодаря своей конструкции они обладают высоким коэффициенто полезного дейтвия, могут работать с теплоносителем практически любого качества, потребляют незначительное количество энергии и при этом не выделяют вредных и опасных веществ, то есть экологически безопасны.

Похожие статьи

Чугунные радиаторы отопления для дома. Сразу нет!

Прежде, чем проводить сравнительный анализ, придется сразу отсечь чугунных представителей. Почему? Отечественные батареи из чугуна имеют немало существенных недостатков, но слабая устойчивость к высокому давлению и некачественные межсекционные прокладки – главные из них. Чугунные батареи требуют перед установкой обязательного разбора и замены прокладок. В противном случае, в системе обязательно появляется течь, особенно при наличии антифриза в качестве главного теплопроводника. Самостоятельный разбор и замена прокладок – оптимальный вариант, но далеко не каждый может это сделать своими руками. При обращении к профессионалам чугунная батарея окажется по себестоимости дороже биметаллической или алюминиевой. Именно поэтому, несмотря на приемлемые цены, высокую коррозионную стойкость и долгий срок службы, эти радиаторы не являются по-настоящему экономными и устанавливаются крайне редко. Другое дело – биметаллические и алюминиевые радиаторы — лучше их ставить в дом.

Секционные биметаллические, стальные или алюминиевые радиаторы: сравнительный анализ

Внешние отличия между биметаллическими и алюминиевыми радиаторами отопления для дома практически неуловимы. Показатели теплоотдачи тоже приблизительно равны. Различия состоят в строении: у биметаллических батарей конструкция включает соединение двух видов металла («би» – значит, два), а именно, стальной сердечник, покрытый сверху алюминиевым сплавом.

Главными преимуществами такого строения считается стойкость к гидроударам, высокая коррозионная устойчивость и хорошая теплоотдача. Если сравнивать все эти показатели с аналогичными параметрами алюминиевых и стальных моделей, окажется, что существенной практической разницы между ними нет. Есть только у стального радиатора небольшая потеря теплоотдачи и, якобы, более высокое рабочее давление.

Проблема высокого рабочего давления (10-12 атмосфер) свойственна только многоквартирным высотным домам со стояковой системой обогрева. Тут к вопросу какие радиаторы лучше ставить в дом надо подойти повнимательнее. Хотя практически все радиаторы отопления для дома или же квартиры рассчитаны на такие нагрузки, поэтому при покупке достаточно обратить внимание на то, чтобы выбранная модель была рассчитана на высокое давление. Но это совершенно не значит, что приоритет остаётся только за биметаллическим или стальным радиатором. Есть достаточно модификаций более дешёвых алюминиевых моделей, рассчитанных на аналогичный показатель давления. В то же время среди стальных батарей есть разновидности, например, панельные, которые имеют ограничения до 6 атмосфер. Такие радиаторы отопления лучше в дом не ставить.

Получается, что значительное превосходство биметаллических радиаторов над другим отопительным оборудованием, по большей части, надумано. А вот его более высокая стоимость – фактор вполне реальный и ощутимый. Одним словом, зачем платить больше, когда результат можно получить одинаковый?

Алюминиевые и стальные радиаторы отопления для дома выигрывают более лёгким весом и отсутствием переплаты. Технологически же они ничем не отличаются от биметаллических. Главные потребительские свойства (прочность и коррозионная стойкость) у них одинаковые, а той разницей, которая существует в их теплоотдаче, вполне можно пренебречь. Но их лучше ставить в частный дом, нежели в квартиру.

Сравнение панельных радиаторов отопления для дома с секционными

Преимущество такого отопительного оборудования состоит, прежде всего, в отсутствии большого количества соединений. В отличие от секционных, в них только 4: кран Маевского, заглушка и 2 входа. Это обеспечивает абсолютное отсутствие каких-либо протечек, обусловленных низкокачественными прокладками.

Что касается размера, то преимущество секционных батарей отопления для дома в том, что их можно наращивать за счёт присоединения новых секций, а вот особым выбором по высоте они не отличаются. Как правило, речь идёт о 200, 350 или 500 мм. Панельные разновидности выигрывают тем, что в продаже достаточно часто можно найти даже 900-миллиметровые радиаторы (по высоте). В длину они бывают до 5 м.

По мощности панельные стальные устройства также представлены в большом ассортименте. При одном фронтальном размере потребитель может получить от 5-6 разных уровней мощности, главным образом, за счёт увеличения его ширины и количества греющих панелей, а также ребрений.

Недостаток стального панельного радиатора отопления для дома в том, что он не предназначен для многоэтажного высотного дома, оснащённого стояковой системой отопления, ведь его рабочее давление – 6 атмосфер. Во всём остальном он ничем не проигрывает секционной разновидности. Такой радиатор отопления лучше не ставить в многоквартирном доме.

Если говорить о способах крепления, то к секционному оборудованию необходимо дополнительно приобретать комплект кронштейнов и, так называемый, радиаторный набор, в который входит заглушка, кран Маевского, 4 пробки и 2 кронштейна. Комплектация панельного стального радиатора, по умолчанию, уже содержит весь перечисленный крепёж. На лицо преимущество панельного устройства.

Ещё один плюс – достаточно простой процесс установки, который стал возможным благодаря очень удобной и продуманной системе кронштейнов. Если не вдаваться в подробности, то такие крепления позволяют установить стальной панельный радиатор «намертво», то есть, без малейшего люфта или качания. Тогда как с секционным отопительным оборудованием всё по-другому – очень трудно подогнать кронштейны так, чтобы радиатор не качался. Стоимость и время подгонки увеличивается именно за счёт непродуманности системы кронштейнов, предназначенных для секционных батарей.

Ну, и конечно, снова о прокладках. Они в секционных радиаторах отопления для дома часто выходят из строя, особенно при заполнении отопительной системы незамерзайкой. Панельные устройства от этого защищены в виду отсутствия самих прокладок. Поэтому лучше ставить в доме панельные радиаторы отопления.

Из всего выше изложенного легко понять, почему самыми популярными остаются секционные алюминиевые и стальные панельные батареи, а в коттеджном строительстве потребители отдают предпочтение последним из названных. Во многом, благодаря их возможности использовать незамерзайку, богатому выбору мощностей и удобной системе креплений.

Медно-алюминиевые радиаторы отопления

Не стоит их путать с биметаллическими. Это два разных устройства. Медно-алюминиевые батареи на сегодняшний день являются самыми дорогими. Причина в используемых материалах: меди и алюминия.

Теплоноситель в таких радиаторах движется по медными трубкам, а теплосъем происходит через специальные алюминиевые ребрения.

Такие батареи по своим характеристикам на 90% являются конвекторами. То есть работают по принципу конвекции, а не излучения.

Проще говоря, такие батареи очень быстро прогревают помещение и очень быстро помещение остывает, когда эти радиаторы отопления для дома не отапливаются. Такие радиаторы отопления лучше ставить в доме, в котором вы хотите быстрого нагрева помещения и готовы к быстрому остыванию.

Самотёчная и насосная системы – какой радиатор отопления выбрать?

Для насосной системы подходит любая разновидность оборудования. Для самотёчной лучше ставить радиатор отопления для дома с большим протоком между верхним и нижним коллектором. Именно этой особенности лишены биметаллические и панельные стальные модели, а вот чугунные и алюминиевые подходят идеально. Приемлемой альтернативой могут также стать стальные конвекторы, которые, по сути, представляют собой кусок трубы с металлическим ребрением.

Количество радиаторов

Как правило, радиаторы отопления для дома размещаются под каждое окно, кроме мансардного. Даже в случае с низкими подоконниками можно и нужно подбирать отопительные устройства с соответствующими параметрами. В последнее время некоторые производители начали выпускать радиаторы отопления для дома высотой 200 мм, поэтому проблем с выбором устройства по высоте у современного потребителя нет. Причем это касается как панельных стальных моделей, так и секционных алюминиевых.

Количество батарей редко совпадает с количеством окон в доме по той причине, что отопление необходимо и в тех комнатах, где нет окон: в санузле, в тамбуре, в сауне, на чердаке, в подвале и т.д. Если самостоятельно определиться с этим вопросом не получается, можно посоветоваться со специалистом. Но правило «1 окно-1 радиатор» остаётся незыблемым в любом случае.

Правильное размещение радиатора

Если отопительное оборудование размещается в стандартных условиях, расстояние до пола выбирается из расчёта, минимум, 22 см (для стальной панельной модели). Если же требуется монтаж батареи а в крайне стеснённых условиях – минимум, 10 см. До подоконника интервал должен составлять не менее 5 см. Желательно также, чтобы подоконник не перекрывал радиатор полностью, тогда циркуляция прогретого воздуха будет идеальной.

В редких случаях батареи отопления для дома необходимо разместить за экраном, что в технологическом смысле крайне нежелательно. Но если избежать этого условия невозможно, необходимо учесть следующие моменты: экран должен иметь либо технологические отверстия, либо располагаться на некотором расстоянии от пола и от подоконника, чтобы не мешать естественной циркуляции.

Но даже при соблюдении всех этих требований, скорее всего, н не обойтись без увеличения мощности оборудования. Также потребуется специальная термоголовка с капиллярной трубкой. Рабочий элемент в таком случае будет располагаться на радиаторе вместо теормоголовки, а она сама выносится в помещение, как правило, на стену на высоте 1,5 м. Главное требование: тёплый воздух не должен её «омывать», иначе она будет «врать».

В противном случае, в комнате будет холодно – радиатор отопления для дома попросту не сможет выполнять свою функцию.

Читайте так же:

Используемые источники:

• https://stroy-podskazka.ru/otoplenie/radiatory/panelnye/
• https://zastpoyka.ru/vidy-batarej-otopleniya-ix-osobennosti-i-ceny/
• https://santehstandart.com/poleznye-materialy/vidy-radiatorov-otopleniya/
• https://www.syl.ru/article/316815/panelnyie-stalnyie-radiatoryi-vidyi-harakteristiki-i-raschet
• https://eurosantehnik.ru/radiaotory-otopleniya-dlya-doma.html
