Размеры вентканалов: нормы и требования, устройство

Содержание

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

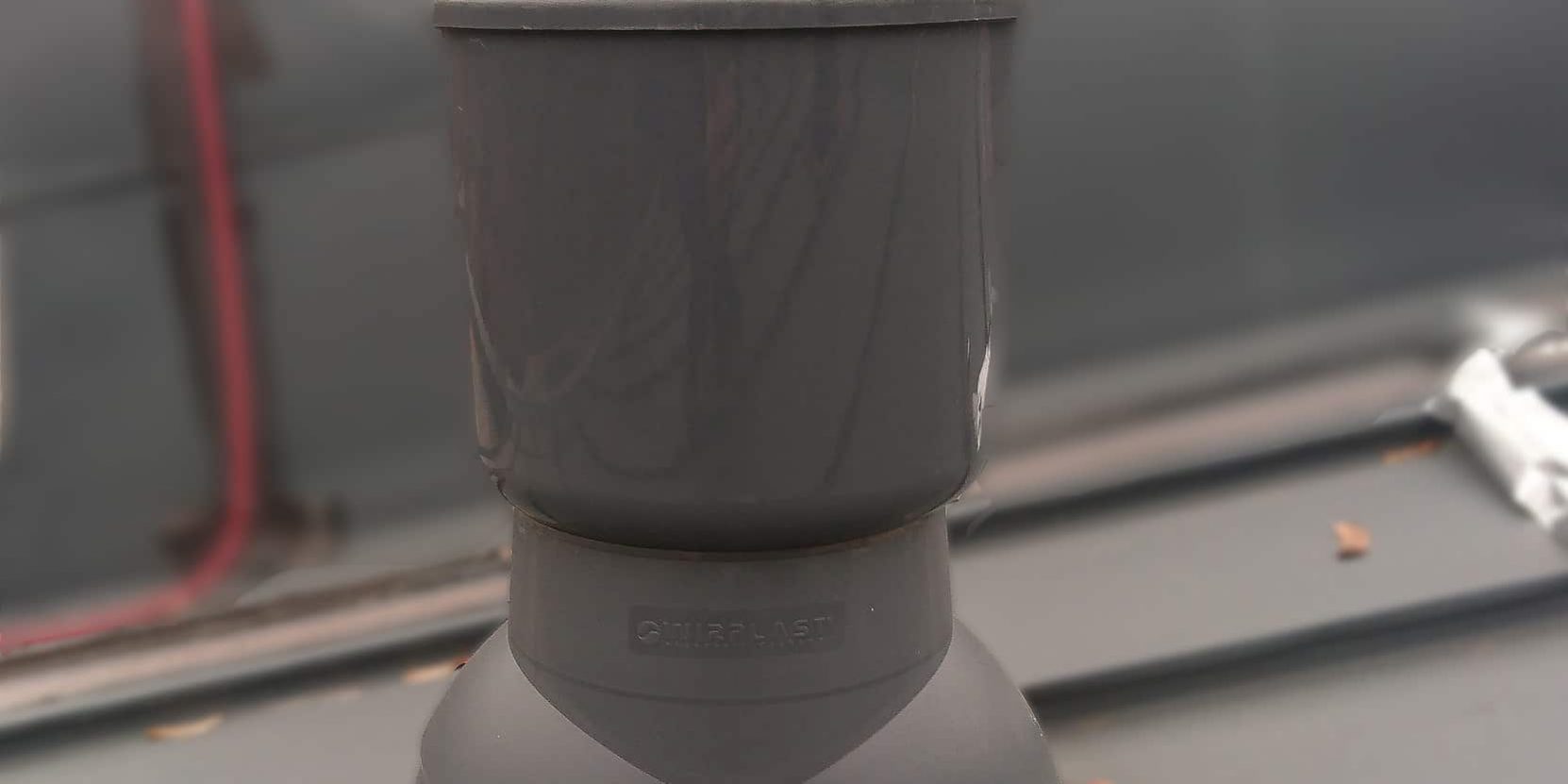

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

• по горизонтали оно равно десяти метрам,
• по вертикали, соответственно, шести.

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

• при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
• при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
• для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта.

Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается вверх, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Устройство вентиляционных каналов

Выбор длины и сечения:

• трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
• Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
• При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо провести заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы, правила эксплуатации»).

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

1. закрепления воздуховодов;
2. установки решеток и дефлекторов;
3. обеспечения притока воздуха за счет приточных клапанов;
4. монтажа вытяжки на кухне;
5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
2. подсоединяют к нему воздуховоды;
3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
5. соединяют воздуховоды с блоком с помощью гофрированных труб;
6. проводят утепление вентиляционных труб;
7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Принципы выбора вентиляционной трубы

Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:

• герметичностью;
• устойчивостью к возгоранию;
• минимальными размерами;
• соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:

• форме сечения;
• используемым материалам.

Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

• Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
• Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.

Прямоугольные вентиляционные трубы из нержавеющей стали

• Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.

• Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.

Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.

Гибкий воздуховод с теплоизоляцией

Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.

</ul></ul></ul></ul></ul>22 ноября 2017ВентиляцияКаналы вентиляции в частном доме —>

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет.В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

1. Санузла (ванной, туалетной комнаты) – актуально для любого дома;2.  Кухни – актуально для домов с газовой плитой;3.  Кухонного зонта (над плитой) – актуально для любого дома;4. Котельной – строго обязательна согласно СП 281.1325800.2016 -пункт 14.3;5. Дымохода котла  – актуально для любого дома.

Дополнительные шахты: Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. 7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может. Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх. Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12). Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.



 Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

ШАХТЫ ВЕНТИЛЯЦИИ В КОТТЕДЖЕ
Помещение	Размер шахты (мм)
ОСНОВНЫЕ
Санузел (ванная, душевая)	150х100 / 200х150
Кухня (естественная шахта)	200х100 / 250х150
Кухня (кухонный зонт)	300х150 / 350х200

Котельная (вытяжка) ⌀200 / 250 для Sзд < 400 м2 </td></tr>⌀250 / 315 для Sзд > 400 м2 </td></tr>ДОПОЛНИТЕЛЬНЫЕ</td></tr>Гардеробная</td>100х100/150х150</td></tr>Кладовая</td>100х100/150х150</td></tr></tbody></table>

Воздуховод (первый размер) идет внутри шахты (второй размер)Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы. Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м³/ч для любых типов санузлов и ванных комнат.Желательно над туалетом, ванной или душем.  Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами. Желательно как можно ближе к газовой плитке.

 Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление. На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

C вентиляцией котельной всё гораздо проще, чем кажется. По помещениям котельной в коттеджах в 2016 году вышли новые нормы. (СП 281.1325800.2016).

Если коротко:

• для маленьких котлов (в коттеджах до 400м²) – вытяжная шахта круглая Ø200 (отв.Ø250)
• для крупных котлов (коттеджи более 400 м²) – вытяжная шахта Ø250 (отв. Ø315)
• воздуховод выводится на высоту равную высоте трубы котла. Чаще всего дымоход и воздуховод вентиляции проводятся вместе в одной шахте в строительном исполнении.
• бонусом скажу про приток. Для притока используется отверстие в стене котельной выходящие на улицу, располагается под потолком над предполагаемым местом котла.

Рекомендуется:Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см.выше). (Пункт. 14.4 –СП 281.)Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора. А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

n>ило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

В загородных домах сегодня в большинстве случаев устанавливаются пластиковые герметичные окна и двери. А следовательно, при составлении проекта частного жилого здания обязательно следует предусмотреть и систему вентиляции.

Одной из самых важных составляющих инженерных коммуникаций этой разновидности являются вентканалы. Именно по ним воздух проникает в помещения здания и удаляется из них. Размеры вентканалов, проложенных в загородном доме, бывают разными. Выбирают сечение таких коммуникаций с учетом множества всевозможных факторов.

Проектирование вентканалов

Прокладывать воздуховоды в загородном здании, конечно же, следует правильно. Иначе владельцев дома могут ждать такие, к примеру, неприятности, как появление в комнатах затхлого запаха, сквозняки и т. д. Помимо всего прочего, при проектировании здания следует определиться с материалом изготовления вентканалов и их сечением.

Основные разновидности

Чаще всего в загородных частных домах обустраиваются вентканалы:

• кирпичные;

• пластиковые.

Первый вид воздуховодов монтируется в кирпичных же зданиях. Проходят такие вентканалы непосредственно внутри стен. К плюсам таких коммуникаций относят долгий срок службы и надежность.

Пластиковые вентканалы могут монтироваться в зданиях, построенных из любого материала. Основными преимуществами этой разновидности воздуховодов являются дешевизна и простота в монтаже.

Проектирование кирпичных вентканалов

Обустраивают такие коммуникации еще на этапе возведения здания. При проектировании шахт этой разновидности следует определиться с:

• размером вентканалов, а в частности, с их сечением и толщиной кладки;

• местом прокладки каналов.

При монтаже таких систем придерживаться, конечно же, нормативов СНиП.

Какими должны быть размеры кирпичных вентканалов

По правилам, сечение таких коммуникаций не должно быть меньше 140х140 мм, что равно примерно 1.5 кирпича. Оптимальный же размер вентиляционной шахты определяется с учетом мощности отопительного котла. Если этот показатель у нагревательного агрегата не превышает 3.5 кВт, в доме обычно обустраивают вентиляционную шахту именно сечением 14х14 см.

При мощности котла от 3.5 до 5.2 кВт здание проектируют таким образом, чтобы размер проходящей в стене шахты был не меньше 14х20 см. Если в доме установлено отопительное оборудование мощностью более 5.2 кВт, размеры вентканалов должны быть равны 14х20 см.

Соблюдать эти правила при проектировании и монтаже вентканалов следует обязательно. Иначе в последующем внутри шахт начнет скапливаться конденсат.

Толщина кладки

Согласно нормативам СНиП, расстояние между шахтами разных коммуникаций в доме не должно быть не меньше 250 мм. То есть кладку в здании нужно вести так, чтобы между такими каналами образовывалась перегородка минимум в 1 кирпич.

Размеры вентканалов из кирпича в загородных зданиях могут быть разными. Но перегородки непосредственно между воздуховодами самой вентиляционной шахты, по правилам, должны иметь толщину минимум в 140 мм, то есть в полкирпича.

Дочерний канал от главного в таких системах должен отстоять не далее чем на 1 м. Размещать такие коммуникации полагается на расстоянии минимум в 40 см от окон и дверей. Также, согласно нормативам СНиП, прокладывать вентканалы допускается только в стенах толщиной не менее 100 мм.

Размеры пластиковых вентканалов

Такие воздуховоды устанавливаются в зданиях уже после их возведения. Сечение они могут иметь круглое или квадратное. При этом каждая из этих разновидностей может быть простой или гофрированной.

В настоящее время в частных домах прокладываются чаще всего круглые пластиковые воздуховоды. Размеры вентканалов по ГОСТ (сечение) этой разновидности бывают следующими:

• 100 мм;

• 125 мм;

• 150 мм;

• 200 мм.

При этом в продаже чаще всего можно встретить круглые воздуховоды сечением 10, 15 или 20 см. Размеры прямоугольных вентканалов пластиковых стандартных могут быть такими:

• 11х5.5 см;

• 12х6 см;

• 20.4х6 см.

Максимальная длина таких изделий в обоих этих случаях составляет 2 м.

Как правильно выбрать диаметр пластикового воздуховода

Сечение вентканалов этой разновидности выбирают с учетом прежде всего того, где они будут располагаться. Согласно нормативам, в жилых зданиях на 1 м² площади помещения должно приходиться 5.4 см² сечения воздуховода. То есть, к примеру, в комнате размером в 25 м² должен быть смонтирован пластиковый вентканал не менее чем на 135 мм. Поскольку стандартных труб такого диаметра не выпускается, в данном случае придется использовать воздуховоды на 200 мм.

Устройство кирпичной шахты

Размеры вентканалов из кирпича зависят, таким образом, в первую очередь от мощности используемого в доме отопительного оборудования. Основная же часть таких коммуникаций представляет собой проем внутри стены дома, являющийся неотъемлемой ее составляющей и имеющий вертикальную направленность.

Если стена имеет толщину в 38 см, такие коммуникации прокладывают в ней в один ряд. Если же этот показатель равен 64 см — в два ряда. Располагают кирпичные вентиляционные шахты обычно с внутренней стороны несущей стены здания.

Согласно нормативам, возводить такие коммуникации полагается из полнотелого кирпича. В некоторых случаях допускается использование также пустотелого или облицовочного. Не разрешается выкладывать вентиляционные шахты только из силикатного кирпича.

Воздух по таким каналам может двигаться естественным путем или принудительно. В последнем случае за его циркуляцию по шахтам отвечают вентиляторы или приточно-вытяжная установка.

Особенности монтажа шахт из кирпича

Возводятся вентканалы этой разновидности в большинстве случаев по технологии двойной кладки с вертикальным квадратным ходом. Производят строительство кирпичных шахт в данном случае так:

• выполняют разметку с использованием шаблона;

• выкладывают 2-3 ряда шахты;

• по отвесу устанавливают буйки — кирпичи, проложенные поперек;

• выкладывают еще 5-6 рядов;

• переставляют буйки.

Выполняться кладка вентиляционных каналов из кирпича может по однорядной или многорядной технологии перевязки швов. Для того чтобы исключить возможность проникновения продуктов горения во внутреннее пространство дома, при возведении шахт используется также методика укладки камня впритык.

Отводы по помещениям от основных кирпичных шахт при обустройстве таких систем вентиляции делают с использованием пластиковых труб. Все такие рукава сначала объединяют в одну магистраль и только затем подводят и стыкуют с вентканалом. Согласно нормативам, все переходы на трубную систему от основной шахты должны быть герметичными.

Устройство пластиковых вентканалов

Размеры вентканалов для частных домов этого типа бывают разными. Но различаться такие конструкции могут не только по диаметру или форме сечения, но и по виду использованного для изготовления материала. В частных домах допускается устанавливать вентканалы:

• полиэтиленовые;

• поливинилхлоридные;

• полипропиленовые.

Преимуществом первого типа воздуховодов при этом является гибкость и износостойкость. Достоинством конструкций ПВХ считается в первую очередь устойчивость к воздействию повышенных температур и УФ-излучения. Основным плюсом полипропиленовых вентканалов является химическая инертность.

Особенности монтажа

Необходимые размеры вентканалов из пластика обычно подбираются инженерами. Прокладывают такие коммуникации в частных домах чаще всего также в соответствии с проектом, разработанным специалистом. Самостоятельно места монтажа воздуховодов владельцы загородных жилых зданий обычно не выбирают. Ошибки в проектировании вентиляционной системы частного дома могут привести к таким неприятностям, к примеру, как появление запахов из уборной на кухне или в жилых помещениях, значительное повышение расходов на отопление, неэффективность проветривания комнат.

Поскольку длину пластиковые воздуховоды обычно имеют небольшую, в процессе монтажа их приходится соединять. Для этой цели используются специальные муфты, тройники, уголки и переходники. Эти элементы также изготавливаются из пластика. Крепление вентканалов этой разновидности производится на хомуты.

Если для отделки стен в загородном доме использовались гипсокартон или фанера, пластиковые воздуховоды вентиляции обычно протягивают за этой декоративной обшивкой. В деревянных сооружениях и зданиях с оштукатуренными или оклеенными обоями стенами такие конструкции обычно тянут открытым способом. В последующем трубы, чтобы они не портили внешнего вида помещений, закрывают специальными декоративными коробами.

Этапы монтажа

Каких размеров вентканалы из пластика могут монтироваться в частных домах мы, таким образом, выяснили. Технология же прокладки таких воздуховодов выбирается в зависимости от того, какую систему вентиляции предполагается обустроить в загородном доме. Для самой сложной разновидности таких коммуникаций — приточно-вытяжной, методика монтажа будет выглядеть примерно следующим образом:

• в стене здания проделывается приточное отверстие, а в скате его кровли — вытяжное;
• в приточное отверстие вставляется патрубок, к которому подсоединяется притонная магистраль;
• магистраль подключается к приточно-вытяжной установке, монтируемой обычно на чердаке;
• к другому патрубку установки подключается разводящая приточная магистраль;
• монтируются рукава для подачи свежего воздуха в помещения;
• примерно по тому же принципу собирается вытяжная часть системы.

На отрезки нужной длины пластиковые воздуховоды нарезаются непосредственно на месте. Разного рода фитинги обычно идут в комплексе с самими вентканалами. Помимо муфт, участки пластиковых воздуховодов при монтаже системы вентиляции здания могут соединяться при помощи сварки. Крепление таких вентканалов к конструкциям здания обычно производится с использованием одного хомута на один цельный участок.

Важным условием формирования нормального микроклимата, который способствует поддержанию хорошего самочувствия, является регулярное поступление в помещение свежего воздуха. Поэтому отверстия для вентиляции в фундаменте, в крыше, а также и в стенах являются неотъемлемым элементом буквально любой конструкции. Ниже в статье изучим главные функции вентиляции, принцип работы и нормы вентиляционных отверстий.

Основные функции

В процессе формирования системы воздухообмена жилого дома важно позаботиться об обустройстве притока и вытяжки воздуха. С этой целью в конструкции здания создаются вентиляционные отверстия, среди важных функций которых:

• Выравнивание температуры и давления в помещениях.
• Выведение углекислого газа.
• Обеспечивание внутренней циркуляции воздушных масс.
• Осуществление естественной регулировки уровня влажности.

Вентиляция в фундаменте

Чтобы в подвале всегда было сухо, необходимо обеспечить круглосуточную вентиляцию основания дома. Это возможно сделать двумя способами: за счет формирования соответствующих отверстий в подвальных помещениях здания, сделав несколько вентиляционных отверстий с разных сторон фундамента или вывода вытяжной трубы на крышу. На сегодня выделяют два главных способа создания вентиляционной системы в помещениях, которые находятся в здании ниже уровня земли:

1. Вырезать в фундаменте специальные отдушины. В данной ситуации излишняя влага выводится за счет сквозняка: вентиляционные отверстия должны быть расположены в противоположных стенах.
2. Организовать вытяжку воздуха из цокольных помещений, для чего вывести вентиляционные трубы на крышу, а поступление воздуха обеспечить за счет установки решетки в комнатах. В этом случае вентиляционные отверстия в основе здания не формируют, но обязательно делают хорошее наружное утепление фундамента, цоколя и даже отмостков, если они имеются. После чего внутри подвальных помещений производится гидроизоляция грунта.

Вентиляционные отверстия в фундаменте специалисты могут вырезать как круглого, так и квадратного сечения. Намного реже такие устройства делаются треугольной или любой другой формы. Главным условием является то, чтобы размеры вентиляционных отверстий были достаточными для обеспечения эффективного удаления влаги из подвала и цокольных помещений.

Не стоит выдумывать «велосипед» и нарушать правила. СНиП 31-01-2003 регламентируют габариты вентиляционных отверстий в фундаменте. Согласно данным стандартам, площадь таких устройств должна быть не меньше 1/400 от общей площади подвальных помещений. Например, если площадь подпола 80 кв. м, тогда общая площадь отверстий для вентиляции в основании здания должна быть 80/400=0,2 кв. м или 20 кв. см.

Вентиляция в стене

Воздухообменная система также предусматривает формирование притока свежего воздуха через стену. На сегодня выделяют два типа вентиляции, которые встраиваются в стену и в окно — естественная и механическая.

Первый вариант, то есть естественный приток воздуха, обеспечивается за счет стенового приточного клапана. Принцип его действия схож с основой функционирования оконного клапана: по сути, создается дополнительное сквозное отверстие для движения воздуха, но контролировать его объем человек не имеет возможности.

В процессе монтажа приточного клапана специалист должен обязательно учитывать климатические условия окружающей среды: в регионах с затяжными и морозными зимами (большая часть России) стеновой вентиляционный клапан промерзает и также способствует происходить данному процессу, охватывая стену вокруг отверстия.

Второй вариант — механическая приточная вентиляция также вставляется в конструкцию стены. Данное устройство позволяет контролировать и регулировать объем поступающего воздуха в помещение. Механическая вентиляция — это специальные устройства с вентиляторами, которые принудительно нагоняют воздух из окружающей среды.

Для формирования вентиляционного отверстия в стене делается сквозная дыра — воздуховод. Важно обратить внимание, что для монтажа разных устройств необходимо делать отдушины различного диаметра. Размеры вентиляционных отверстий приведены ниже:

• Для приточных стеновых клапанов понадобится 10-13,2 см.
• Для проветривателя необходимо 8,2-15,0 см.
• Для рекуператора нужно одно отверстие 21,5-22,5 см либо два отверстия диаметром по 8-9 см с расстоянием 20-35 см между ними.
• Для бризеров для формирования приточной вентиляции — 13,2 см.

Вентиляция в крыше

Отверстия для проветривания важны также для выпуска излишней влаги из дома, что предотвращает рост болезнетворных бактерий и плесени. Также вентиляционные устройства в крыше препятствуют гниению древесины в чердачных помещениях. Выполняются приборы для вентилирования из пластика или металла. Такие устройства могут изготавливаться собственноручно из материалов, которые вполне реально приобрести в строительном или хозяйственном супермаркете.

Как правило, на каждые 15 кв. м крыши монтируются вентиляционные отверстия площадью 0,1 кв. м.

Вентиляция на софите

Для изготовления устройства для проветривания необходим картонный шаблон вентиляционного отверстия. С помощью такого макета специалист чертит контур отверстия между опорами софита. Местонахождение последних легко найти по шляпкам гвоздей, которые служат для крепления софита к опорам. На углах контура просверливаются отверстия с помощью дрели или других подручных инструментов. Работа завершается установкой решетки на вентиляционное отверстие.

Вентиляция в окнах

Чтобы проветрить помещение, буквально каждый привык открывать окна. Самый очевидный, но и также самый неудобный способ. Со свежим воздухом в жилые помещения попадает пыль и грязь с окружающей среды, шум и запахи с улицы. Зимой открытое окно способствует появлению сквозняков и, соответственно, простудных заболеваний.

Другой способ обеспечения нормального проветривания через окно — это монтаж приточного клапана в оконную раму. Благодаря этому вполне возможно усилить естественный приток воздуха, создав дополнительное вентиляционное отверстие.

Вытяжная вентиляция — важный элемент для нормального воздухообмена как в жилых, так и общественных зданиях. Если она установлена грамотно, то в помещениях будет поддерживаться благоприятный микроклимат для здоровья людей.

Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

• СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
• СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
• СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
• СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

• На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
• Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
• На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10^о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м³ продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см².

Для того чтобы обеспечить требуемые 1,5-2 м³ в час кратности смены воздуха для жилых помещений в 60 м² при высоте потолков 2 м, расход составляет 150 м³, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

• Скорость потока воздуха на высоте установки вентиляционной трубы;
• Температура воздуха на улице и внутри помещения;
• Форма сечения канала и качество поверхности по всей высоте воздуховода;
• Форма крыши.

Практическим измерением можно получить расходный коэффициент С_. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

Если крыша плоская или имеет небольшой скат в 5-10^о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Что еще почитать по теме?Воронки водосточные кровельныеВодостоки GamratВентиляционные выходы канализационных стояковАвтор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.Оцените статью:Используемые источники:

• https://mr-build.ru/newteplo/vytaznaa-truba.html
• https://hvac-life.ru/ventilyaciya/ventilyatsionnye-kanaly-v-chastnom-dome/
• https://fb.ru/article/385201/razmeryi-ventkanalov-normyi-i-trebovaniya-ustroystvo
• https://fb.ru/article/424088/ventilyatsionnoe-otverstie-normyi-i-pravila-raspolojenie-funktsii-sovetyi
• http://proroofer.ru/aksessuary/vysota-ventilyacionnoj-truby-nad-kryshej.html
