Разбираем схему одноконтурного отопления в частном доме

<index>

Однотрубная система отопления в домах частного плана пользуется в последнее время все большей популярностью. Отчасти это имеет место, потому что в частных домах такая система является фактически единственным вариантом для организации отопительной системы. Главными достоинствами однотрубной системы отопления являются ее несложное устройство, простота установки, надежность, эффективность, а также приемлемая цена. Еще одним плюсом является то, что коммуникации можно спрятать под напольным покрытием. Однотрубная и двухтрубная система отопления имеют свои преимущества и недостатки, рассмотрим, чем отличается однотрубная система.

Однотрубная система отопления

Устройство однотрубной отопительной системы

1. Главное устройство такой системы, как одноконтурная система отопления, – это котел. Чаще всего топливом для котла является газ, но иногда может применяться и топливо твердых сортов. Такой вариант лучше всего подходит для таких домов, где централизованная газовая система отсутствует.
2. Элементами для отопления служат радиаторы. Если раньше в домах были установлены радиаторы из такого материала, как чугун, то сейчас большей популярностью пользуются биметаллические батареи. Чугунные радиаторы имеют несколько больших недостатков. В первую очередь, они не всегда соответствуют всем требованиям технического характера, а во-вторых, обогрев помещения проходит не на самом высоком уровне. Биметаллические радиаторы выглядят более эстетично и лучше обогревают помещение.

3. Расширительный бак является еще одним важным компонентом такой схемы, как одноконтурная система отопления. Такой элемент необходим для стабилизации давления, а также следит за степенью его расширения. Расширительный бак необходим для того чтобы во время нагревания теплоносителя лишняя влага вытеснялась в него, и, таким образом, исключалась проблема слишком большого нагрева теплоносителя. Теплоносителем может служить не только антифриз, но также и обычная вода, которая течет из крана.

4. Подача теплоносителя из котла в компоненты для обогрева имеет место благодаря сливным кранам, трубным разводкам и запорной арматуре. Одноконтурное отопление отличается от других систем тем, что обратные процессы не могут иметь место. Если трубы скрыть под полом, то в доме не станет теплее, но в плане эстетичном это будет преимуществом.

Технические характеристики однотрубного отопления

Однотрубная  схема отопления домов является магистралью, к которой подключены радиаторы в последовательном порядке. Теплоноситель проходит по всем нагревательным компонентам. Теплообменный цикл заканчивается тогда, когда теплоноситель доходит до последнего радиатора.

Принципиальная схема однотрубного отопления

Этот нюанс является самым большим недостатком подобной отопительной системы, однако ему есть альтернативное решение. Чтобы этот нюанс не имел негативных последствий, нужно в помещении устанавливать как можно больше батарей или устанавливать на них специальные краны. Такой метод позволит сбалансировать всю систему, то есть, будет осуществлена правильная регулировка однотрубной системы отопления.

Схема устройства однотрубной отопительной системы

Варианты отопительной системы могут различаться в зависимости от того, какой является площадь здания. Если здание имеет площадь не более чем 100-150 кв.м, то будет достаточной установка такой системы, где циркуляция теплоносителя имеет место естественным образом. Однотрубное отопление будет сбалансированным благодаря тому, что на разных участках теплоноситель будет иметь разную плотность.

В случае, когда площадь дома несколько больше, то эффективней будет работать схема с циркуляцией принудительного характера. Такую циркуляцию можно организовать посредством мощного водяного насоса.

Однотрубная система отопления с циркуляционным насосом

Однотрубная система отопления не предполагает обратных стояков. Монтаж однотрубной системы отопления должен предусматривать расположение трубопровода в верхней части дома. Монтаж такой системы не представляет ничего сложного, а также для ее организации не нужно большое количество труб.

Рекомендуем к прочтению:Однотрубная система отопления частного дома

Однотрубная система отопления популярна тем, что она характеризуется эстетичностью.

Существует несколько основных вариантов организации однотрубной отопительной системы, которые вы можете посмотреть на фото.

Первый вариант связан с использованием системы стояков проточного характера. Второй вариант предполагает применение завершающих участков на батарее. Главное отличие состоит в том, что во втором случае перед радиатором ставятся еще и байпасы.

Способы подключения радиаторов в однотрубной системе отопления

Если схема стояков проточная, то нет стояка подачи. Здесь радиаторы соединяются сверху вниз. И вода в них идет тоже с верхних в нижние. По логике вещей – в нижних радиаторах вода будет более холодной температуры. Поэтому на верхних этажах можно поставить меньше радиаторов, чем на нижних. Такой проект однотрубной системы отопления должен учитывать еще один нюанс – на радиаторы не ставят клапаны и краны. Если перекрыть кран на радиатора отдача тепла понизится и обогревание дома уменьшится. Кроме этого, регулирование температуры в разных помещениях невозможно.

Второй вариант такой системы, как однотрубное отопление из полипропилена, предусматривает замыкающиеся участки на радиаторах – байпасы. Здесь вода равномерно попадает из стояка в верхние и нижние радиаторы. Сама вода будет остывать медленнее, поэтому на разных этажах температура будет почти одинаковой. Так, данная система – это несколько усовершенствованный вариант.

Радиатор отопления с байпасом

Чтобы вмонтировать байпасы, используются трубы меньшего диаметра, чем для подсоединения к радиаторам. Если же трубы будут одинакового диаметра, то циркуляция воды в трубах будет нарушена. Чтобы сбалансировать систему с одинаковыми трубами, применяют специальные краны. Обычно их ставится 2 – на трубе, подающей носитель тепла, и на байпасе. Так, будет производиться регулирование потока воды в радиатор.

Монтаж отопления с однотрубной системой

Важный этап монтажа – это гидравлический расчет однотрубной системы отопления. В процессе расчета определяются диаметры труб на разных участках. Также производится расчет горизонтальной однотрубной системы отопления и вертикальной с учетом всех потерь давления на участках системы. Делается увязка параллельных приборных и других веток системы. Также осуществляется расчет однотрубной системы отопления потерь давления и расход носителя тепла.

Рекомендуем к прочтению:Лучевая система отопления

Чтобы установить однотрубные системы водяного отопления, стоит начать с установки котла. Он должен размещаться на глубине, но не в подвале. Обычно делается углубление в полу. После котла при установке такой системы, как однотрубное отопление с нижней разводкой или верхней, делается дымоход. Соединяется с котлом дымоход гофрометаллической трубой. Обязательно следует правильно выбрать диаметр. Теперь основная труба подсоединяется к котлу для магистрали, диаметр ее равен порядка 25 миллиметра.

Обязательно следует помнить, что горизонтальная однотрубная система отопления или вертикальная подразумевает монтаж к котлу только металлических труб, так как другие материалы не способны будут выдержать высокую температуру нагревания. По этой причине и переходники здесь нецелесообразны.

Мембранный бак нужно ставить на высоте около 3-х метров. То есть, это – самая высокая точка в такой схеме, как вертикальная однотрубная система отопления или горизонтальная.

Расширительный бачок должен находится в самой высокой точке системы отопления

Теперь делается установка труб и радиаторов. На этом же этапе ставятся и клапаны Маевского, а также краны. Радиаторы обычно ставят под окнами. Но между подоконником и батареей обязательно должно быть еще пространство. Трубы лучше делать без изгибов, так как вода может циркулировать не так легко.

Конечно же, при монтаже такой схемы, как однотрубная нижняя разводка системы отопления или нижняя, нужно смонтировать узел, который будет служить для наполнения водой системы, а также через него можно будет слить воду.

Видео по установке однотрубной системы отопления можно посмотреть ниже. После того, как система готова – обязательно проверьте котел на исправность, лучше всего – в присутствии специалиста. Несмотря на некоторые недостатки однотрубной системы отопления, она широко применима в настоящее время.

</index>

Принцип работы однотрубного отопления

Принцип одноконтурного (однотрубного) отопления заключается в последовательном (линейном) соединении радиаторов, теплоноситель (вода) движется по одной трубе. Вход трубы радиатора одноконтурного отопления находится в верхней части, выход в нижней. Труба, проходящая под радиатором, имеет уменьшенный диаметр, чем магистральная, называется байпасом.

Перечислим все элементы, из которых состоит однотрубная или одноконтурная, система отопления:

• котел;
• радиаторы;
• трубы;
• расширительный бак (основное назначение этого элемента – компенсация расширения воды при нагревании);
• байпасы;
• отсекающие краны;

Именно благодаря наличию байпасов, наличие второй магистральной трубы, по которой в обратном направлении идет вода уже другой температуры, необязательно. Наличие байпасов облегчает ремонт установки. Но здесь важно учитывать при использовании двухтрубной системы теплоноситель подходит к каждому радиатору с одинаковой температурой, нижний выход от каждого радиатора соединяется с нижней трубой теплоносителя, идущей к котлу.

При выборе одноконтурной системы отопления к каждому последующему радиатору вода подходит с потерями  температурного режима. Об этом следует помнить, прокладывать магистраль таким образом, чтобы сначала присоединялись радиаторы помещений, где воздух должен максимально прогреваться, а самый последний радиатор был расположен в той комнате, где меньше всего требуется тепло.

Этот недостаток можно компенсировать за счет определенных манипуляций, например:

• увеличить теплоемкость последних радиаторов;
• повысить температуру на самом котле.

Недостаток последнего варианта в том, что в ближнем помещении установится слишком высокая температура. Компенсация обойдется владельцам загородного коттеджа достаточно дорого, энергопотери повысятся.

Виды одноконтурного отопления

Существует несколько классификаций одноконтурных систем отопления в зависимости от различных параметров. Первоначально следует обозначить основные типы систем:

• открытая;
• закрытая.

Поскольку вода имеет достаточно высокий коэффициент расширения при нагревании (0,3% вследствие увеличения температуры каждые 10 градусов), необходимо компенсировать увеличивающийся объем теплоносителя, чтобы не повредились трубы, избежать аварии. Компенсацию осуществляют, как правило, за счет расширительного бака внутрь которого вставлена мембрана из полимеров. Эта мембрана эластична, под действием увеличивающейся в объеме воды заполняет бак полностью.

Использование таких мембранных баков характерно для закрытых, полностью автоматизированных систем. Котлы для таких систем работают на газе, пеллетах, мазуте. Они отличаются безопасностью, поскольку при увеличении давления, система автоматически выключается.

Ранее использовались преимущественно одноконтурные системы открытого типа, которые еще именуются системами отопления с естественной циркуляцией. В таких устройствах устанавливается патрубок, через который выводилось избыточное давление, пары в атмосферу, если интенсивная работа котла становится причиной существенного расширения теплоносителя.

Установки для отопления частного коттеджа также делятся на системы с:

• естественной циркуляцией;
• принудительной циркуляцией.

В установках естественной циркуляции используется закон Архимеда, согласно которому под влиянием конвекции нагретый теплоноситель перемещается наверх. Чтобы реализовать использование этого принципа магистрали располагают с небольшим уклоном.

Принудительная циркуляция осуществляется за счет включения в систему специальных насосов, других инженерных устройств перекачки воды. Такой вариант считается более современным, не требует использования труб, арматуры большего диаметра, соответственно дополнительных трудозатрат, в большей степени подходит для многоэтажных коттеджей, где необходимо подавать теплоноситель на верхние этажи.  Использование насосов затруднено, если есть проблемы с постоянным, мощным энергоснабжением.

Система Паук

Так называемая система «Паук» относится к одноконутрным установкам естественной циркуляции. На сегодняшний день этот принцип построения соединения котла и магистралей, идущих к радиатору, считается устаревшей, используется в основном в отдаленных от областных центров населенных пунктах, где могут возникнуть проблемы с энергоснабжением. По внешнему виду система действительно напоминает паука (котел устанавливается на чердаке, от него отходят магистрали), поэтому она получила такое название в простонародье. Установку реализуют своими руками.

Система «Ленинградка»

К наиболее надежным системам, которая также является вариантом естественной циркуляции, относится «Ленинградка». «Ленинградка» — оптимальное соотношение цены и качества, учитывая простоту реализации проекта, эффективность. Классическая «Ленинградка» представляет собой комплекс из последовательно соединенных радиаторов по периметру помещений с единым трубопроводом, источником нагрева является котел. Такой вариант нередко устанавливают в небольших двухэтажных коттеджах с использованием циркуляционного насоса.

Типы подключения радиаторов

Различают три основных типа подключения одноконтурной системы отопления:

• диагональное;
• боковое;
• нижнее

Стандартные радиаторы могут состоять из верхнего и нижнего горизонтальных коллекторов. Боковое подключение означает: в верхний горизонтальный коллектор поступает теплоноситель, затем теплоноситель спускается по вертикальным каналам радиатора, через нижний горизонтальный коллектор уходит в ту сторону (например, влево), откуда пришел. В данном случае лучше прогреваются левые секции, расположенные ближе к магистрали, чем больше секций радиатора, тем хуже будут прогревать последние секции, это отражается на общей теплоотдаче.

В случае нижнего подключения, теплоноситель по секциям сначала достаточно равномерно поднимается вверх, затем вниз, равномерно распределяя тепло внутри батареи. Такой вариант в плане теплопотерь считается более экономичным, но полностью избежать потери не удается, примерно 10-20% энергии тратится впустую.

При диагональном типе подключения, теплоноситель поступает по верхнему коллектору, спускается вниз по вертикальным каналам, уходит через нижний горизонтальный коллектор, который расположен диагонально относительно входящей магистрали. Такой вариант считается наиболее эффективным, поскольку теплоноситель распределяется более равномерно.

Одноконтурное или двухконтурное: какое отопление лучше?

Как уже отмечалось выше, преимуществом одноконтурной установки отопления являются простота монтажа, снижение затрат на комплектующие системы, особенно если рассматривать вариант с естественной циркуляцией, который к тому же позволяет экономить электроэнергию. Такой вариант доступен для установки системы в загородных коттеджах в самых отдаленных населенных пунктах страны, где возможны перебои с подачей электроэнергии.

К числу недостатков одноконтурного отопления можно отнести неравномерное распределение тепла по помещениям, в том, который находится ближе всего к котлу, температура всегда будет выше, поскольку, проходя по магистрали, теплоноситель теряет свои температурные показатели.

В случае с двухконтурным отоплением теплоноситель распространяется по всем радиаторам равномерно. При этом система включает не одну, а две магистрали. По одной трубе теплоноситель идет на вход в радиаторы, по другой уже остывший теплоноситель – на выход. Затраты на установку значительно выше, чем в случае одноконтурного отопления, монтаж производить сложнее.

В обоих случаях используется котел, который может работать на жидком или на твердом топливе. Вид топлива выбирают с учетом себестоимости (например, газ относится к наиболее экономичным вариантам), безопасности, доступности в любое время года.

Вне зависимости от выбора системы, специалисты рекомендуют установить циркуляционный насос, что позволит обеспечить наиболее равномерное распределение тепла в помещениях. Чаще всего предпочтение в современных автономных установках отдают системам с мембранными баками. Такие варианты считаются наиболее эффективными, безопасными.

Читайте так же:

Во время проектирования отдельно стоящей недвижимости для проживания, одним из пунктов является его обогрев. Такой же вопрос возникает при покупке уже готового сооружения. В частном доме устанавливается одноконтурная или многоконтурная система отопления. Другие выбирают многоконтурную. Все зависит от размеров дома, вида системы и потребностей владельца. Чаще используется первый вариант, так как он простой в монтаже и требует меньше составляющих. Для нагрева используется котел, а в качестве теплоносителя – вода.

Принцип работы одноконтурной системы

Схема одноконтурного отопления, устанавливаемого в частном доме, состоит из таких компонентов:

• котел;
• радиаторы;
• трубы;
• расширительный бачок.

По факту система представляет собой последовательное подсоединение всего вышеупомянутого оборудования. Центральным узлом является котел. Он подогревает воду, которая уже потом поступает по трубам в радиаторы. Проходя все элементы, теплоноситель остывает. Завершается цикл, когда жидкость опять попадает в котел.

Во время проектирования важно помнить, что первый радиатор получит максимальный обогрев. При этом вода, попадая в следующий, будет остывать. В среднем, в последней батарее температура теплоносителя колеблется от 40 до 50 градусов, что не позволяет полноценно прогреть одну комнату.

С этим можно бороться двумя способами:

• повысить теплоотдачу последних радиаторов, увеличив теплоемкость;
• поставить больше температуру нагрева на самом котле.

Важно! Эти способы хоть и кажутся простым решением, тем не менее ведут к увеличению операционных расходов и стоимости в целом.

Также нужного эффекта можно добиться благодаря установке циркуляционного насоса, увеличивающего скорость движения воды. Подобные компоненты питаются от электричества. Они хоть и кажутся отличным решением, при этом в местах, где нередко происходят отключения тока, не являются хорошим вариантом.

Еще один прекрасный выход – разгонный коллектор, который представляет собой высокую прямую трубу. Теплоноситель, выходя из него, разгоняется, что позволяет быстрее преодолевать батареи. При этом высота этого компонента по отношению к верхней точке первого радиатора должна превышать 2,2 метра. В противном случае его установка бессмысленна. Поэтому таким образом лучше обустраивать отопительную систему в двухэтажном доме. Чем выше будет труба – тем эффективнее окажется работа.

На коллектор сверху устанавливается расширительный бачок, с помощью которого осуществляется контроль теплоносителя. При нагреве жидкость увеличивается в объеме. И лишняя как раз попадает в этот бак. После остывания системы – возвращается в нее.

Специфика системы состоит в том, что в ней нет обратки – ей выступает вторая половина всей конструкции. Именно это и является основным отличием многоконтурной системы отопления от одноконтурной в частном доме.

Виды разводки

Устанавливать одноконтурную систему в помещении можно двумя способами:

• горизонтальным;
• вертикальным.

Так, горизонтальная разводка подразумевает использование минимального количества труб. Подсоединение компонентов осуществляется последовательно. При этом могут возникать воздушные пробки. Кроме того, отсутствует возможность регулировать теплопоток.

Вертикальная разводка подразумевает прокладывание центральной магистрали по чердачному помещению, от которой отходят трубы к каждому радиатору. Этот метод позволяет доставлять воду в батареи одинаковой температуры. Главной особенностью является общий стояк для радиаторов, независимо от этажности сооружения.

Преимущества

Одноконтурное отопление имеет массу преимуществ перед многоконтурным:

1. Единственная труба проходит по всему помещению.
2. Эта система дает возможность прокладывать трубы под дверным проемом, что снижает себестоимость.
3. Предусмотрена возможность установки сразу нескольких котлов на случай неполадок с одним из них.
4. Возможность указывать направление потока теплоносителя, который будет более выгодным владельцу дома.

Недостатки

Вместе с тем можно выделить некоторые недостатки:

1. В случае длительного простоя системы – долгий запуск.
2. Во время отопления двухэтажного частного дома горячая вода подается вначале наверх. Попадая вниз она уже имеет температуру гораздо ниже. Для увеличения теплоотдачи можно установить больше радиаторов – стоимость системы увеличится, и при этом будет иметь не эстетичный вид.
3. Нет возможности отключить один этаж от системы, а потому во время ремонта нужно полностью отказаться от отопления.
4. Высокая теплопотеря.

Особенности установки

Монтаж одноконтурной системы отопления имеет свои особенности. Так, например, первым устанавливается котел. Он может располагаться как в подвале, так и на первом этаже. Оптимальным считается размещение его на полу. Кроме того, желательно оборудование облицевать плиткой. Этот вариант надежный и эстетичный.

Затем отводится дымоход, подсоединенный гофрированной трубой. Здесь обязательно нужно идеально подобрать диаметры. В противном случае внутрь помещения могут попадать вещества, образующиеся при сгорании, что будет вредить здоровью.

Затем на выбранные места устанавливаются радиаторы. Чаще всего такими являются пролеты под окнами. Батареи крепятся либо на кронштейны, либо на металлические подставки.

Только после этого прокидываются все трубы и происходит подключение. При этом обязательно нужно поставить кран Маевского для вывода воздуха и отсекающий вентиль. Трубы крепятся к остальным частям системы обогрева с помощью резьбовых переходников.

Также нельзя забывать о расширительном бачке. Он должен находится в высочайшей точке системы. Оптимальной считается высота в 3 метра.

Важно! Нужно сделать проект так, чтобы ветки дополнительных магистралей были только прямыми. В противном случае это сильно повлияет на эффективность отопления.

Только после этого котел подсоединяется к водопроводу и подключается сливной патрубок.

Многие специалисты рекомендуют также перед местом, где вода попадает из общей системы в контур отопления, установленного в частном доме, поставить фильтры. Проще будет сменить этот компонент, чем потом восстанавливать систему в целом.

Вся магистраль должна иметь небольшой уклон – не меньше 5 мм на 1 погонный метр. Если этого не сделать, в приподнятом месте будет собираться воздух, что помешает нормальному течению теплоносителя.

Перед каждым прибором желательно установить запорный кран. При необходимости ремонта не нужно будет сливать воду со всей системы. Кроме того, этот элемент позволяет регулировать температуру системы.

Кран слива размещается в нижней точке конструкции.

Еще одним важным элементом является синхронизация электрического котла и насоса. Если один не работает – второй тоже должен отключаться.

Что же, можно понять, что установка одноконтурной системы отопления в дом имеет множество нюансов. Если все их учесть и правильно подсоединить каждый элемент – вы будете радоваться каждый отопительный сезон. Если же какие-то моменты будут не учтены – могут появиться серьезные проблемы.

<index>

Система отопления в частных домах существенно отличается от схем городских квартир. И дело здесь не только в том, что теплоноситель подается из разных приборов или оборудования. Сама схема обвязки котла и разводки трубопроводов может быть разнообразной. И в каждом случае необходимо учитывать индивидуальные запросы. В настоящее время для отопительной системы пользуются двумя схемами — одноконтурной и двухконтурной. Давайте разберемся с первой и определим, почему одноконтурную систему отопления считают схемой простой и легкой в сборке.

Сразу же оговоримся, что работает она по принципу, который и определяет ее название. Теплоноситель в ней движется от отопительного котла по трубам к радиаторам, которые установлены в последовательном порядке. Пройдя все приборы, теплоноситель возвращается в котел. Все просто и незамысловато. Но экономично в плане количества используемых труб.

Однако в такой схеме есть один минус — последние в цепочке радиаторы получают меньше всего тепловой энергии, поскольку теплоноситель доходит до них уже охлажденным. Правда, из этого положения есть выход — нарастить на последние радиаторы дополнительные секции, тем самым увеличив их теплоотдачу. Есть еще несколько способов, чтобы сбалансировать тепло во всех помещения. К примеру, установить на батареях запорную арматуру, с помощью которой можно будет регулировать поступление теплоносителя в первые отопительные приборы. Сократив в них подачу, можно увеличить тепловую энергию горячей воды в последних радиаторах.

Содержание

Однотрубная система — горизонтальная и вертикальная

В малоэтажном частном строительстве две эти системы используются очень часто. Но если для одноэтажных коттеджей подойдет горизонтальная разводка, то для двухэтажных только вертикальная. Здесь важно понять принцип работы системы и определиться, какую лучше выбрать.

К примеру, горизонтальная разводка труб потребует соблюдения определенных правил в процессе ее монтажа. В частности, определенного уклона магистрали обратки. Здесь необходимо точно выставить радиаторы отопления в одной плоскости, чтобы не получилось перепадов высот верхних точек. Вот почему такая схема считается не очень простой. Конечно, с ней можно справиться и своими руками, но даже профессионалы говорят о сложности монтажного процесса. А установка циркуляционного насоса решает все проблемы разом.

К примеру, не нужно будет наращивать дополнительные секции на батареях. Созданное внутри системы небольшое давление теплоносителя обеспечит его равномерное распределение по всем отопительным приборам. И это большой плюс. Не придется строго соблюдать пропорции и параметры трубопроводов и месторасположение отопительных приборов. Насос все это скомпенсирует. Но с ним есть и проблемы, потому что этот агрегат работает от сети электрического тока. Небольшой сбой в подаче электричества — и все преимущества сразу становятся недостатками. Вот почему даже при установке циркуляционного насоса мастера стараются придерживаться всех требований монтажа системы.

Одноконтурная разводка двухэтажного дома

Одноконтурная схема индивидуального отопления двухэтажного строения отличается тем, что в ее конструкции есть вертикальный стояк, распределяющий поток теплоносителя поэтажно.

Чтобы проще было регулировать этот поток, делают две вещи:

1. Стояк врезают в магистраль до первого радиатора на первом этаже.
2. Здесь же устанавливают запорный вентиль, с помощью которого можно не только отключить первый этаж при необходимости, но и регулировать подачу теплоносителя. К примеру, уменьшив зазор, можно увеличить подачу тепла на второй этаж.

Это неплохая схема отопительной системы, но у нее есть и недостатки:

• Во-первых, такое отопление требует использования труб большого диаметра.
• Во-вторых, разводную магистраль нужно делать обязательно с уклоном.
• В-третьих, вид трубопроводов не отличается эстетичностью, а спрятать их подчас невозможно. Правда, все это компенсируется тем, что система может прекрасно работать с естественной циркуляцией теплоносителя, то есть без использования электроэнергии.

Но если установить в нее циркуляционный насос, то ее функционирование станет во много раз эффективнее. Кстати, в этом случае отпадёт необходимость использования на обратке трубы большого диаметра. Насос прекрасно продавит теплоноситель и в небольших трубопроводах. Но помните, что его работа может создавать определенные проблемы.

Преимущества и недостатки однотрубной системы

Подытожим все, о чем говорилось выше, и определимся с плюсами и минусами описанной схемы. К ее достоинствам можно отнести:

• Низкую себестоимость установки за счет простоты монтажных работ и меньшего количества необходимых материалов.
• Эстетичный внешний вид, потому что по комнатам проходит всего лишь одна труба, проложенная по полу или утопленная внутри полового основания.

Недостатки системы:

• Чтобы получить равномерное распределение тепловой энергии по всем радиаторам отопления, в последние приходится устанавливать дополнительные секции, а это увеличивает стоимость системы в целом.
• Использование металлических труб ведет к сложностям демонтажа радиаторов.
• Чтобы схема работала эффективно, необходимо повышенное давление теплоносителя. А его можно создать только установкой в трубопровод циркуляционного насоса.

Монтаж однотрубной системы

Последовательность монтажа одноконтурной отопительной системы учитывает параметры каждого узла отдельно. Процесс нужно начинать с установки котла, причем совсем не обязательно в подвальном помещении. Оптимальный вариант — сделать углубление в полу, залить дно и стенки бетонным раствором и облицевать все это керамической плиткой. Эстетично, гигиенично и надежно.

Второй этап — это сооружение дымохода, который соединяется с котлом гофрированной трубой. Здесь важно соблюсти в точности диаметр выхлопного патрубка и гофры. Затем выполняется разводка труб, то есть подключается магистральный трубопровод, на который устанавливается расширительный бачок.

Внимание! Место, где будет стоять расширительный бачок, должно быть самым высоким в системе. Оптимальная высота — 3 метра.

Далее определяются места расположения батарей. Обычно это промежутки под окнами. Приборы выставляются в одной горизонтальной плоскости и крепятся на специальные кронштейны. Можно воспользоваться подставками из металлических конструкций. После этого радиаторы подсоединяются к магистрали трубами. И не забудьте установить запорную арматуру, а именно, отсекающий вентиль и кран Маевского для спуска воздуха, который обязательно начнет скапливаться в радиаторах.

Кстати, трубы должны крепиться к котлу и радиаторам с помощью резьбовых переходников. Здесь важно добиться, чтобы ветви дополнительных магистралей не были изогнутыми. Этот момент может отразиться на эффективности работы отопления в целом.

Теперь можно подключать котел к водопроводу и устанавливать сливной патрубок. Кстати, сегодня все больше мастеров рекомендуют поставить фильтры, которые будут очищать воду от механических примесей — имеется в виду вода, поступающая в систему отопления из водопровода.

Особенности функционирования

В одноконтурной системе частного дома стараются использовать трубы разных диаметров. Это позволяет избежать нарушений циркуляции теплоносителя. Если по каким-то причинам использованы трубы одного диаметра, учтите, что гидродинамическое давление в батареях будет выше, чем на обратной магистрали. Это обязательно скажется на ухудшении работы отопления в целом.

Что можно предпринять в этом случае? Выход один — установить два крана, один из которых на байпас, а второй — на подводящий патрубок от водопровода.

Температуру радиаторов можно контролировать и регулировать, если установить на каждый прибор регулирующий кран. Лучше, чтобы этот тип запорной арматуры был трехходовым. Он обычно заменяет сразу два простых крана.

Заключение по теме

Как видите, устройство отопления в частном доме с одноконтурной схемой подключения батарей имеет массу нюансов. Если все это знать заранее, то проблем с монтажом никогда не возникнет. Однако мы, как правило, стараемся сэкономить, что подчас приводит к потере качества. А делать этого ни в коем случае нельзя.

Так что есть два пути:

1. Дать возможность все сделать специалистам, переложив груз ответственности на их плечи.
2. Смонтировать все своими руками. Но в этом случае придется многому научиться у тех же профессионалов.

</index>Похожие записи

Однотрубное отопление привлекает владельцев частных домов простотой конструкции и легкой сборкой. Разводку одноконтурной схемы может собрать любой человек, обладающий минимальными слесарными навыками, а для понимания ее схемы не нужно быть инженером-теплотехником. И если вы держали в руках гаечный ключ хотя бы раз в жизни, то наша инструкция поможет вам обустроить простую, но эффективную систему отопления для частного дома.

1 Как устроена одноконтурная система – схема и принцип действия</span></h2>

Одноконтурная система отопления устроена проще некуда:

• Котел подогревает теплоноситель (обычно воду) и отдает ее в разводку.
• Трубопровод разводки подводит горячую воду к первой батарее отопления.
• Пройдя сквозь первую батарею, теплоноситель попадает во вторую и так далее.
• После последнего радиатора теплоноситель движется в котел, и весь цикл повторяется.

Схема однотрубной системы отопления

Устроенное таким образом отопление может работать на гравитационном или принудительном побуждении. В первом случае давление в системе обеспечивает разница плотности между холодной и горячей водой и сила гравитации. Разогретая жидкость поднимается вверх по вертикальному отводу от напорного патрубка котла и стекает по наклонному трубопроводу к первой батарее.

По гравитационному принципу устроена однотрубная система отопления с верхней разводкой. Причем нижней точкой в схеме является котел отопления, а батареи располагаются на разной высоте над уровнем пола, под уклоном к тепловому генератору. На такие ухищрения идут ради возможности поддерживать циркуляцию без электронасоса. Верхняя разводка работает без электричества и шума. Однако ее сборка требует некоторой практики.

Во втором случае напор в системе обеспечивает циркуляционный насос. Его врезают между последней батареей и котлом, фактически перед обратным патрубком теплогенерирующего прибора. Напорное оборудование нагнетает давление в теплопроводе, прокачивая жидкость по всему контуру, поэтому никаких ухищрений с наклонами разводки, вертикальными каналами и батареями на разной высоте не нужно.

Однотрубная система отопления с нижней разводкой устроена по принудительному принципу

По принудительному принципу устроена однотрубная система отопления с нижней разводкой. В этом случае трубу тянут на уровне пола по всему периметру дома. Собрать такую систему может любой человек. Кроме того, нижняя разводка не уродует интерьер – в этом случае вы не увидите ни вертикального канала, ни бросающегося в глаза спуска к первому радиатору.

Рекомендуем

2 Какой котел выбрать – газовый, дровяной или электрический?</span></h2>

Водяное отопление одноконтурного типа можно питать энергией от котла любой разновидности. Эта схема прекрасно работает с газовыми, дровяными или электрическими котлами. Поэтому на выбор конкретной разновидности влияет только доступность топлива. Если у вас газифицированный дом, то для его обогрева можно использовать газовый котел. Если нет – вам придется установить в системе дровяной тепловой генератор. Электрический вариант будет оправдан только в случае отсутствия газопровода и места для строительства угольного или дровяного склада. Ведь самое дешевое топливо – это газ, а самое дорогое – это электричество. Дрова, пеллеты и уголь находятся в зоне золотой середины.

Газовый котел отопления дома

После выбора типа котла определитесь с его мощностью. В этом случае нам понадобится пропорция 10 квадратных метров = 1 кВт. То есть сам расчет тепловой мощности выглядит следующим образом: умножаем длину дома на его ширину (в метрах); делим полученный результат на 10; умножаем полученное число на 1 кВт. Например, если длина фасада 12, а ширина – 8 метров, то искомая тепловая мощность считается по формуле ((12 х 8)/10) х 1 кВт и равняется 9,6 кВт. При этом нужно помнить, что при покупке котла следует накинуть еще 20-25 процентов к вычисленной мощности «на сильные морозы». В итоге мы получаем результат 11,5-12 кВт.

Кроме того, при выборе котла стоит обращать внимание на то, в какую сторону пойдет нагретая жидкость – влево или вправо. Проще говоря, куда смотрят напорный и обратный патрубки. Нужная сторона выбирается на месте, исходя из направления движения теплоносителя от котла к первой батареи. Если вода пойдет слева-направо – вам нужен тепловой генератор с правыми патрубками, и наоборот.

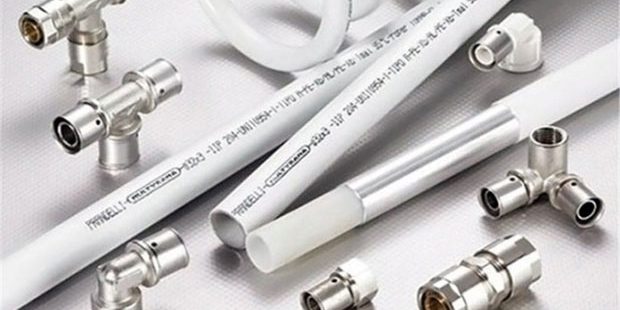

3 Какие трубы лучше – металлопластик или полипропилен?</span></h2>

Если вас интересует сборка отопительного контура своими руками, то в качестве трубопроводной арматуры вам подойдут только металлопластиковые трубы. Объясняем почему: во-первых, такие трубы можно гнуть на углах, экономя на соответствующих фитингах, во-вторых, такая арматура стоит не очень дорого и легко режется острым ножом или дешевым труборезом. Кроме того, металлопластик рассчитан именно на домашних мастеров, собирающих контур разводки или водопровода, поэтому технология стыковки такой арматуры не требует особых умений и навыков.

Трубы из этого материала собираются на обжимные и цанговые фитинги, для установки которых достаточно или обычного (гаечного) или специального (прессовочного) ключа.

Разумеется, вы можете взять и более дорогие медные трубы, но тогда вам придется освоить технологию пайки соединений. А про стальной вариант в случае самостоятельной сборки разводки лучше вообще не вспоминать – тут нужны навыки сварщика. И даже альтернатива металлопластику – арматура из полипропилена – выглядит на его фоне не очень выгодно. Ведь PP-трубы придется паять с помощью особого сварочного аппарата, рискуя получить трещину в стыке из-за неумения обращаться с таким «паяльником».

Поэтому идеальной арматурой, на которой будет построена самодельная система отопления, является именно металлопластиковая труба на ½ дюйма. Почему мы выбрали именно этот размер? Тут все просто: во-первых, половины дюйма вполне достаточно для транспортировки нужного объема теплоносителя к батарее, во-вторых, фитинги такого размера стоят дешевле других вариантов, а их потребуется немало, в-третьих, стандартные патрубки большинства батарей рассчитаны именно под фитинги на ½ дюйма.

4 Батареи, фитинги, инструменты – сколько чего нужно?</span></h2>

Число радиаторов обычно определяют по количеству окон в доме – батарею размещают как раз под окном. Габариты каждого нагревательного элемента определяются желаемой теплоотдачей – каждый киловатт излучаемой энергии будет греть 10 квадратных метров комнаты. И если в помещении на 20 «квадратов» будет два окна, то под ними должны висеть 2 батареи мощностью по 1 кВт каждая.

Батарея под окном

При этом отопление с нижней разводкой предполагает соединение батарей с помощью теплопровода, расположенного на уровне пола. Поэтому для сборки такой конструкции на каждый радиатор нам понадобится:

• Два угловых фитинга с цанговым зажимом и наружной или внутренней резьбой на противоположном торце, который будет ввинчиваться или навинчиваться на батарею.
• Два отрезка металлопластиковой трубы. Длина первого должна равняться высоте от пола до верхнего патрубка радиатора. Длина второго – высоте от пола до нижнего патрубка.
• Два фитинга с цанговыми торцами, которые будут монтироваться на края отрезков трубы.

Кроме этого, вам понадобится:

• Два переходника – с диаметром патрубков котла на ½ дюйма. Один торец у такого переходника должен быть под наружную резьбу, а второй – под зажим.
• Бухта металлопластиковой трубы, метраж которой равен периметру дома (сумме всех сторон строения).
• Два тройника для монтажа расширительного бака и еще один для точки залива воды с зажимами на всех торцах.
• Два шаровых вентиля для установки насоса и еще один для точки залива воды (один торец – резьба, второй – зажим).
• Три-четыре угловых фитинга для обвода линии по углам дома.

Трубы и фитинги вам стоит купить заранее. Причем метраж арматуры подсчитывают по сумме всех отрезков для монтажа радиаторов и величины периметра дома, покупая целую бухту нужной длины. Но спешите ее резать – это лучше сделать на месте.

Трубы и фитинги стоит купить заранее

Какие инструменты понадобятся для сборки системы? Во-первых, два гаечных ключа на 24 или два разводных ключа – с их помощью вы будете закручивать контргайки фитингов. Во-вторых, труборез и торцовщик – с их помощью вы будете нарезать отрезки и подравнивать края трубы. В-третьих, разводной ключ на 2 дюйма – им удобно держать фитинг, рулетка – пригодится для замера расстояний, дрель и молоток – будут нужны для монтажа кронштейнов для радиаторов.

5 Собираем одноконтурное отопление – пошаговая инструкция</span></h2>

Однотрубная система отопления частного дома собирается за 2-3 дня, а если вы позовете приятеля или наймете помощника, то все работы можно завершить за один день. Вначале развешиваем под окнами батареи. Для этого нужно приложить к стене кронштейн и, отметив точки крепления, просверлить отверстия под анкерные болты. После кронштейн фиксируется на опорной поверхности, и на него навешивают радиатор. Причем в нашем случае можно развесить все радиаторы на одной высоте от пола (или на разной). Одноконтурная принудительная система отопления, схема которой была принята нами за образец, не нуждается в точном позиционировании высоты батарей по отношению к котлу или друг к другу.

В первую очередь следует развесить под окнами батареи

Следующий ход – монтаж котла. Его устанавливаем в специально подготовленном помещении, соблюдая правила пожарной безопасности, и соединяем с дымоходом. В самом конце на патрубки или сгоны котла монтируем переходники на полдюйма. Далее необходимо раскатать трубу по периметру дома. Бухту укладываем у котла и тянем арматуру, рассверливая межкомнатные перегородки (если они уже есть в доме). В конце этой операции один торец трубы крепим к фитингу напорного переходника, а второй фиксируем в фитинге обратки. В углах дома трубу сгибаем по радиусу или под 90 градусов, используя угловые фитинги.

После этого можно взяться за монтаж расширительного бака. В этой роли может выступать и емкость из магазина, и обычная канистра с врезанным штуцером, зафиксированным с помощью контргаек. Для монтажа бака достаточно разрезать трубопровод на расстоянии 40-50 сантиметров от напорного патрубка котла и вставить на это место тройник. Далее к верхнему отводу тройника крепят 20-сантиметровый отрезок трубы (его можно вырезать из разводки), который соединяет теплопровод с расширительным баком.

Следующий этап – монтаж насоса. Для этого нужно разрезать трубу на расстоянии 30-40 сантиметров от обратного патрубка котла. Далее нужно взять циркуляционный насос, накрутить на его торцы два шаровых вентиля и соединить цанговые части вентилей с торцами разрезанного трубопровода. Насос придется подключать к розетке и заземлять, поэтому он может быть удален на большее расстояние от котла, чем 30-40 сантиметров, смотря, куда заведут вас кабель-каналы для электропроводки. Далее займемся батареей. На верхний (со стороны хода теплоносителя) торец трубы накручиваем угловой фитинг. Аналогичным образом поступаем и с нижним торцом.

Далее раскатанная под батареей труба режется в двух местах – под верхним и нижним фитингом, а на свободные концы теплопровода немедленно накручивают еще два угловых фитинга. В конце первый «нижний» фитинг соединяется вертикальным участком с верхним отводом батареи, а второй – с нижним. Аналогичным образом поступаем и со всеми остальными радиаторами. Между насосом и патрубком котла врезаем еще один тройник, на боковой отвод которого крепим шаровой вентиль. К этому вентилю пробрасываем линию от водопровода. В конце в систему заливаем воду, открыв вентиль на тройнике у обратного патрубка котла. Эту операцию придется повторять несколько раз, стравливая воздух из батарей.

Вот и все! Отопление частного дома собрано и готово к эксплуатации!

Фото

Используемые источники:

• https://otoplenie-doma.org/odnotrubnaya-sistema-otopleniya.html
• https://eurosantehnik.ru/odnokonturnoe-otoplenie-chastnogo-doma.html
• https://znatoktepla.ru/otoplenie/v-dome/odnokonturnoe-otoplenie-v-dome.html
• https://gidotopleniya.ru/montazh-otopleniya/sxemy/odnokonturnaya-sistema-otopleniya-sxema-osobennosti-5426
• http://obustroen.ru/inghenernye-sistemy/otoplenie/sistemy-otopleniya/odnotrubnaya-sistema-otopleniya.html
