Разбираем принцип работы насосной станции и его реализацию в различных конструкциях

Поверьте, частный дом можно обустроить с настолько высоким уровнем комфорта, что проживать в нем станет гораздо удобнее, чем в городской квартире. Во всяком случае, водопроводом можно пользоваться с не меньшим удобством. Точно так же для получения воды нужно будет всего лишь открыть кран, что пока не очень совместимо с загородной инфраструктурой, согласны?

А ведь это вовсе не «радужная» мечта. Для осуществления задумки в схему водоснабжения достаточно включить насосную станцию. Она переделает за хозяев колоссальный объем нелегкой физической работы. Правда для ее грамотного подключения и эксплуатации надо хорошо знать устройство оборудования.

Мы предлагаем вам ценную информацию о специфике использования означенной техники. Наша статья поможет понять принцип работы насосной станции и ознакомит с правилами установки. Представленные нами сведения дополнены предельно понятными схемами, фото-подборками и видео-руководствами.

Устройство станции подачи воды

Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования.

Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании.

Основные рабочие составляющие

По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.

Галерея изображенийНасосная станция представляет собой комплекс оборудования, включающий гидробак, реле давления, манометр и непосредственно поверхностный электрический насос. Если есть вероятность работы агрегата в состоянии “сухого хода” рекомендуется покупать насосы-автоматы, оборудованные контроллером потока и блоком автоматики (+)

Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.

Чем больше емкость бака гидроаккумулятора, тем реже двигателю насоса придется включаться на работу и меньше будет его износ (+)

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока.

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Галерея изображенийВ гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный “запас”. При открытом кране сжатый воздух выталкивает воду

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало.

По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч)

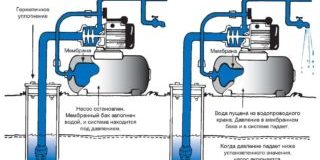

Работает автоматическая насосная станция в два цикла:

1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

Насос закачивает жидкость в мембранный бак только тогда, когда давление в системе падает до показателей в районе 1,5 атм, при достижении заданного предельно высокого значения давления, станция отключается (+)

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Галерея изображенийНасосные станции, полностью подготовленные к работе на предприятии-изготовителе, необходимо лишь подсоединить к соответствующим трубопроводам и электропитанию (+)

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Внутреннему эжектору не страшны воздушные пробки. Они вначале прокачивают воздух без каких-либо негативных последствий для себя, а потом начинают уже нагнетать в систему саму воду из скважины.

Главный недостаток станций с внутренним эжектором – это высокий уровень шума при работе. Если эти модели насосного оборудования для автономного водоснабжения планируются к установке в честном доме, то делать это рекомендуется только в подсобных помещениях с хорошей звукоизоляцией.

Использование выносного эжектора позволяет забирать воду с глубин до 50-ти метров. Эти насосы более экономичны, но имеют низкий КПД (не более 40%). Зато они издают гораздо меньше шума, нежели аналоги с встроенным эжектором.

Выбор типа насосного агрегата для станции зависит от качественных характеристик планируемой к перекачке среды:

Галерея изображенийТеплый вентилируемый подвал с шумоизоляцией является идеальным местом для монтажа насосной станции, там она и трубы водоснабжения зимой точно не замерзнут (+)

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода.

Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

При выборе места для расположения станции водоснабжения необходимо учесть температурные пределы, указанные в ее паспорте изготовителем:

Галерея изображенийРегулирование давления в воздушной части гидроаккумулятора производится через золотник путем стравливания лишнего воздуха либо его подкачки автомобильным насосом

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.

Ниппель для подкачки воздуха чаще всего располагается с обратной от ввода воды стороны бака, но возможны и варианты сбоку

При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.

Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

Достоинства насосного агрегата с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще.

Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

Гидронасос устанавливаемой в подвале насосной станции работает на всасывание, что позволяет ее использовать только при неглубоких водоносных слоях или со скважинами с естественным подпором воды

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидроударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

Выводы и полезное видео по теме

Ролик #1. С каких глубин насосное оборудование способно поднять воду:

Ролик #2. Как самому собрать насосную станцию из бытового центробежного насоса:

Ролик #3. Все о принципе работы гидроаккумулятора, идущего в составе насосной станции:

Автоматические автономные системы водоснабжения дают возможность при проживании в загородном доме не утруждать себя переноской воды в ведрах. Благодаря простому устройству насосные станции несложны в монтаже и обслуживании.

С их установкой способен справиться практически любой. Благо, количество конфигураций насосного оборудования различного типа с гидроаккумуляторами существует немало, для каждого коттеджа можно подобрать оптимальное решение.

Хотите поделиться собственным опытом по использованию насосной станции, появились вопросы или обнаружили недоработки в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

• производительность;
• глубина;
• статистический уровень воды – при неработающем насосе;
• динамический уровень воды – при включенном насосе;
• тип фильтра;
• диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

• с самовсасывающим центробежным насосом;
• с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

• вода идет самотеком, поэтому низкий напор;
• большие габариты;
• сложность монтажа;
• бак должен быть установлен выше уровня самой станции;
• если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

• насосным агрегатом;
• мембранным напорным баком, ограничивающим число запуска насоса;
• реле давления;
• манометром;
• кабелем;
• разъемом для подключения;
• клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Основное предназначение такого устройства, как насосная станция, заключается в возможности обеспечить данное конкретное строение чистой водой, которая взята из колодца или скважины.

В настоящее время насосные станции представляют собой очень важную, практически неотъемлемую часть двух систем: системы подачи воды и системы водоотведения.

В зависимости от объемов и целей эксплуатации насосных станций, их разделяют на:

• промышленные;
• бытовые.

Промышленные насосные станции

Важнейшая особенность промышленных насосных станций заключается в возможности перекачивания жидкости в большом объеме, в связи с чем происходит серьезная нагрузка на систему. Такая нагрузка обеспечивает бесперебойную работу насосных станций, которая также достигается благодаря дублирующему оборудованию, а также применению циркуляционных и вакуумных насосов. Свое применение вакуумные насосы нашли в различных промышленных отраслях, которые нуждаются в перекачивании жидкости в больших объемах.

В системах отопления чаще всего применяют циркуляционные насосы. Важнейшим критерием при выборе такого насоса считается его мощность.

Благодаря возможности выполнять быструю замену некоторых элементов насоса, а также высокой износостойкости, вакуумные и циркуляционные насосы являются широко распространенными во многих видах промышленности.

Бытовые насосные станции

Чаще всего этот вид насосных станций применяют в коттеджах и загородных домах. Там обеспечение водоснабжением происходит благодаря подаче воды из колодца или скважины. Бытовые насосные станции условно разделяют на:

• самовсасывающие;
• автоматические.

Самовсасывающие насосные станции

В состав этого вида бытовых насосных станций входят:

• насос;
• гидроаккумулятор с мембранным баком;
• реле давления.

Автоматические насосные станции

В таких насосных станциях отсутствует мембранный бак. Напор воды контролируется при помощи электроники. Отдельно выполняется монтаж необходимых датчиков. Это позволяет сделать работу насоса более безопасной. Насос имеет достаточно компактные размеры.

Коротко работу автоматической насосной станции описывают так: насос поставляет предварительно закачанную им воду в гидроаккумулятор и отключается. Выкачанную воду используют до тех пор, пока давление в аккумуляторе не опустится до некого фиксированного уровня. В этот момент реле давления подается сигнал насосу, происходит его включение, и процесс снова повторяется.

Свежие записиКакой картофель лучше не употреблять в пищу и почему он опасенКак выбрать эффективные биопрепараты для защиты растений9 ошибок в осеннем уходе за розами

Также все насосные станции подразделяют на 3 вида:

Вихревые

Давление в таких станциях образуется при помощи создания большого количества вихрей. Они образуются благодаря работе лопастного колеса. Минус этого вида станций в том, что для их запуска требуется изначальное давление. Такие насосы отличаются чувствительностью к колебаниям атмосферного давления, поэтому их установку выполняют в закрытом помещении.

Центробежные

Именно благодаря центробежному колесу создается нужное давление в центробежных насосных станциях. Это давление и поднимает вверх воду даже с очень большой глубины. Обычно этот вид станции используется для скважин. Эта станция сможет выдержать температурные колебания той воды, которую подает.

Канализационные насосные станции (КНС)

Такие установки считаются довольно громоздким. Они состоят из корпуса, а в его состав входит несколько насосов, датчики и трубопроводы. Как правило, вполне достаточно бывает и самотечной канализации. Цена насосной станции зависит от комплектации и бренда ее производителя.

Принцип работы насосной станции

Очень важным условием нормальной работы насосной станции является то, чтобы зеркало воды в скважине или колодце не находилось на глубине более 9 м. Насос попросту не поднимет воду с большей глубины. Эту величину называют глубиной всасывания.

В состав насосной станции с гидробаком входит поверхностный насос и гидроаккумулятор. Если открывают кран, то вода поступает из гидробака, куда она была несколько раньше закачана насосом, до создания определённого давления. Это давление можно регулировать. Включение поверхностного насоса не происходит до тех пор, пока не будет израсходован некоторый лимит воды из гидроаккумулятора. Преимущество этого вида насосных станций в том, что в баке всегда будет иметься запас воды. Его используют, если отключили электричество. Величина этого запаса зависит от объёма бака. Обычно это 24л или 50 л. Также, благодаря имеющемуся запасу воды в баке, меньше придется включать-выключать насос. Но этот вид имеет и недостатки.

• во время подачи воды из бака до того, когда происходит очередное включение насоса, опускается давление в системе, а если в этот момент потребляется горячая вода, то котёл реагирует на это включением-отключением;
• в момент одноразового длительного потребления воды насос в связке с гидробаком будет чаще включаться — отключаться.

Монтаж насосной станции

Для нормальной работы насосной станции понадобится установка дополнительного оснащения.

• Водяной фильтр. Он предотвратит попадание мелких частичек и песка из колодца в гидробак или корпус насоса.
• Реле защиты от сухого хода, которое позволит насосу сохранить его работоспособность в момент его перегрева.
• Обратный клапан. Он пропустит к насосу воду, предотвращая ее стекание в колодец.
• Реле давления, позволяющее выполнять контроль давления в гидробаке.
• Блок автоматики, объединяющий в себе и реле давления, и защиту от сухого хода.
• Стабилизатор напряжения.

Установка насосной станции будет выполнена правильно, если было со всей ответственностью выбрано место ее расположения, учтена и глубина, с которой будет подниматься вода, и расстояние до источника воды. Обычно насосные станции устанавливают внутри жилого помещения. Тогда расстояние к скважине или колодцу может быть существенным, и это отразится на фактической глубине всасывания, которую рассчитывают по определенной формуле. В результате вычислений получится расстояние, которое не должно превышать 8 м. Если результат больше этой цифры, то установку станции выполняют максимально близко к источнику. Как правило, монтаж станции выполняют в надежно защищенном от влаги и холода приямке.

Как не ошибиться, выбирая насосную станцию

Как видим, насосные станции на строительном рынке представлены достаточно широко, но такое многообразие вызывает некоторые трудности в выборе нужного варианта, так как каждая модель имеет свои технические показатели.

Насосная станция, на самом деле, является «сердцем» всей системы водоснабжения. Нужно приобрести такую насосную станцию, чтобы ее надежность в процессе эксплуатации успешно сочеталась с затратами на все процессы, связанные с ее приобретением, установкой и эксплуатацией. Следует учитывать такие характерные особенности насосных станций:

• Высоту всасывания. Это очень важный критерий для станций с поверхностным насосом.
• Напор. Этот параметр представляет собой высоту, на которую вода подается при помощи насоса. Однако, если вода будет подаваться на максимально допустимую высоту, то производительность насоса может значительно снизиться. Такой показатель важен, если вода подается по участку, на котором отмечен существенный перепад высоты. Этот параметр влияет на уровень высоты давления в системе.
• Производительность насоса — это некий объем воды, подающийся насосом за единицу времени. Перед тем, как выбрать насосную станцию, выполняют расчет водопотребления, учитывая только показатель в момент максимального водопотребления. Подача воды не даст сбоя, если показатель производительности будет слегка избыточным.
• Дебет скважины или колодца представляет собой объем воды, выкачиваемый из данного источника за один час при максимальном сохранении его производительности. Это очень важный показатель.

Комплектуется насосная станция очень просто: насос, блок управления и напорный накопитель. Иногда изготовитель добавляет и систему, которая позволяет защитить её от возможного перегрева.

Статья размещена в рубрике|подрубрике

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

• Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
• Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
• Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
• Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
• Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

• При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
• При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

• возможность подачи воды при отсутствии электроснабжения,
• стабильность напора в системе,
• компактность и небольшой вес комплексного оборудования,
• возможность выбора места установки,
• экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
• долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

• Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
• В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

• повышения температуры (перегрева) насоса,
• перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Добавьте страницу в закладки!Содержание статьи:

Обустройство частного дома начинается с монтажа коммуникаций. Одной из них является водопровод и канализационный коллектор. Как правило, подачу чистой воды осуществляют из скважины или колодца. Чтобы процесс водоснабжения был бесперебойным, прибегают к установке насосной станции. Комплекс позволяет обеспечивать дом водой круглосуточно и иметь её постоянный запас. Устройство насосной станции для домашнего водопровода достаточно простое.

Назначение и принцип работы

Работа насосной станции

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

1. Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
2. По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
3. Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
4. В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Циклы работы станции постоянно повторяются за счет перепадов давления в баке.

Основные элементы домашней насосной станции

Гидравлическая насосная станция Джилекс

Различают все насосные системы для частного пользования по нескольким категориям. По типу всасывания существует два вида оборудования:

• С встроенным эжектором. Предназначены для подъема и транспортировки воды в дом с глубины до 8 метров. Модель актуальна для установки на колодец. Работают станции с встроенным эжектором очень громко. Их лучше устанавливать в специальном кессоне, а не в доме.
• С выносным эжектором. Оборудование, способное поднимать воду с глубины от 8 до 50 метров. Оптимально для использования со скважиной. Работает тихо.

По типу запаса и подачи воды:

• Оборудование с отдельно установленным баком. Обеспечивает постоянный запас воды. Резервуар занимает достаточно много места и есть риск подтопления помещения в случае неполадки с накопителем. При малом напоре воды бак не работает, приходится ставить дополнительный повысительный насос.
• Гидравлическая станция. Контроль наполняемости бака осуществляется аккумулятором и мембраной (обычно в разрезе на схеме она часто выглядит, как диафрагма). Резервуар имеет компактные габариты. Актуально использование гидравлического оборудования при небольшой глубине подъема воды.

Считается, что резервуар гидравлической станции более надежный.

По типу насоса выделяют такие системы:

• Погружные. Агрегат углубляют в воду. Специалисты считают, что этот вид оборудования более долговечный и простой в монтаже, обслуживании.
• Поверхностные. Насос располагается на суше. В источник опускают заборную трубу. Поверхностные насосы имеют более простую систему управления.

Существуют также специальные скважинные и колодезные станции. Первые имеют более мощный погружной центробежный насос, который требователен к качеству воды. Колодезное оборудование выдерживает наличие примесей в ней.

Как выбрать насосную станцию

Выбирая насосное оборудование для частного дома, нужно руководствоваться такими критериями:

• Мощность. Важно не перегнуть палку. Слишком сильное оборудование истощает источник и бьет по карману. Слабенькая станция не обеспечит запас воды для дома. Средний показатель мощности оборудования для частного пользования — 900-1500 Вт.
• Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м – имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике.
• Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров.
• Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике.
• Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен.

В перечне критериев выбора значится и производитель оборудования. Популярными считаются «Джилекс», Metabo, Pedrollo (Педролло), Grundfos (Грундфос) и Gardena. Хорошее оборудование не может иметь маленькую цену. В среднем за насосную систему придется выложить от 500 у.е.

Этапы установки

Монтаж оборудования для перекачки воды из скважины/колодца проходит в несколько этапов:

• Полностью собранную систему оснащают фильтрами.
• Выполняют подключение агрегата к всасывающей магистрали и обязательно следят за заземлением.
• Заполняют мембранный бак и систему водой, регулируют реле давления.
• Включают насосную станцию.

Для глушения вибраций под оборудование нужно уложить специальную антивибрационную прокладку. Помещение или кессон под установку станции нужно утеплять, чтобы в зимнее время вода в резервуаре не замерзла.

Важные моменты в обслуживании и эксплуатации

Схема подключения насосной станции

Основные принципы эксплуатации системы позволяют продлить срок её службы и избежать сложных ремонтов. Сводятся они к следующему:

• Помещение, кессон и трубопровод до насоса и после него нужно утеплить, иначе вода зимой будет замерзать в системе.
• Если проживание в доме зимой не предполагается, воду из гидробака и трубопровода нужно слить до наступления морозов.
• Регулярно (раз в месяц и после каждой консервации системы) нужно проверять корректность работы реле давления.
• Важно регулярно чистить фильтры грубой очистки. Частота операции зависит от степени загрязненности воды в источнике.

Если фильтр забьется, это приведет к работе насоса вхолостую, оборудование может сгореть.

Преимущества и недостатки насосных станций

Основными положительными моментами насосной станции считаются:

• простота установки и эксплуатации: системы поставляются в уже собранном виде;
• обеспечение частного дома бесперебойной водоподачей в автономном режиме;
• защита оборудования от перегрева и холостого хода;
• умеренный шум в работе, который глушится правильным расположением системы; некоторые виды оборудования вообще работают бесшумно;
• большой срок эксплуатации при условии правильного использования агрегата.

К относительным минусам относят стоимость насосного оборудования и необходимость предварительных настроек перед запуском.

Стоимость насосных станций

Цена на насосную станцию водоснабжения для частного дома варьируется в зависимости от производителя, мощности, объема накопительного бака. В среднем по Москве и региону за малопроизводительные модели просят от 2 000-3 000 рублей. Модели помощнее будут стоить на порядок дороже – от 4 000 до 10 000 рублей. Если же речь идет о сложной многоступенчатой станции с сильными техническими характеристиками, цена на нее будет стартовать от 15 000 рублей и выше. Сколько заплатить за надежную модель агрегата, решает мастер в зависимости от потребностей семьи и бюджета.

Установка насосной станции на загородном участке устраняет проблемы с бесперебойной эксплуатацией колодца или скважины. Жить в загородном коттедже в результате становится не менее комфортно, чем в городской квартире. При наличии собственной канализации не приходится платить и за водоотведение.

Используемые источники:

• https://sovet-ingenera.com/vodosnab/nasosy/princip-raboty-nasosnoj-stancii.html
• https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html
• https://nashgazon.com/instrument/nasosy/nasosnye-stantsii-i-ih-osobennosti.html
• http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/princip-raboty-nasosnoj-stancii.html
• https://strojdvor.ru/vodosnabzhenie/nasosnaa-stancia-dla-castnogo-doma/
