Рациональное управление насосом: SALUS предлагает выгодное решение

<index>Автоматика для циркуляционного насоса отопления

Источник бесперебойного питания

Бесперебойное питание для насоса отопления – конечно, важный момент. Однако не стоит спешить с выбором отопительной системы, пока не будут изучены все их преимущества и недостатки. Если ваш выбор остановился на системе отопления с естественной циркуляцией теплоносителя, то необходимо учесть, что у нее тоже есть некоторые минусы. Самый главный недостаток состоит в том, что если будет отсутствовать автоматика или насос, то система может выйти из строя или, по крайней мере, не будет обладать должной эффективностью. Также отсутствие данных компонентов негативно скажется на объеме потребляемого топлива, а значит, такая система принесет вам немалые финансовые потери.

Установка ИБП для насоса отопления будет отличным решением для предотвращения подобных проблем.

Установив ИБП для циркуляционного насоса отопления, можно не волноваться, если вдруг отключится электричество, так как такое оборудование оснащено автоматикой. Такое оборудование имеет аккумулятор для насоса отопления, который обеспечит бесперебойную работу насосов и других энергозависимых компонентов системы отопления, если вдруг отключится электричество.

Рекомендуем к прочтению:Поиск по сайту otoplenie-doma.orgИБП для циркуляционного насоса отопления

Есть еще один способ, который создаст все условия для того чтобы компоненты отопительной системы не теряли свою работоспособность. Речь идет о дизельном или бензиновом генераторе. Данный способ более надежный, но в то же время, более дорогостоящий. Тем не менее, даже у генераторов есть свои недостатки: некоторые подобные устройства могут давать на вывод кратковременные броски напряжения. Это может спровоцировать неисправность некоторых автоматических компонентов котла или отопительной системы.

Комплектующие для циркуляционных насосов

Кроме ИПБ для насоса отопления, отметим также другие комплектующие. А именно — реле давления, это своего рода таймер для насоса отопления.

Реле давления

Такой компонент необходим для того чтобы насос в отопительной системе работал автоматическим образом. Реле будет включать насос, если в отопительной системе давление упадет ниже установленной отметки, а если давление достигнет самой верхней отметки, то реле автоматическим образом отключит насос. Так, реле осуществляет управление насосом отопления. Принцип работы такого компонента состоит в следующем. После того, как потребитель перестанет разбирать воду, давление в системе поднимется в один момент до верхней отметки. В этот момент благодаря такому реле насос отключится на время.

Рекомендуем к прочтению:Ремонт циркуляционного насоса для отопления

Если потребитель включит подачу воды, то она начнет поступать под давлением, тем самым, уровень давления в системе начнет понижаться. Он будет понижаться до тех пор, пока не достигнет до самой нижней отметки. В этот момент реле давления включит циркуляционный насос.

Управление циркуляционным насосом отопления также производит терморегулятор. Это – вентиль и термоэлемент. Терморегулятор для насоса отопления контролирует его температуру. Помимо этого, существуют и такие комплектующие для отопительной системы, как насос рециркуляции воды для автономного отопления.

</index><index>

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Реклама

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Рекомендуем к прочтению:Выбор теплового циркуляционного насоса для отопления дома

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

• считывание информации с температурного датчика, который нужен для определения режима нагрева;
• сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
• осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Рекомендуем к прочтению:Принцип работы, устройство и ремонт теплового насоса

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

</index><index>

Выбирая вариант автономной схемы отопления для частного дома, хозяева чаще всего отдают предпочтение системам с принудительной циркуляцией. Прибор обеспечивает подачу теплоносителя нужной температуры ко всем приборам, ускоряет циркуляцию и справляется с подачей воды на верхние этажи дома. Рассмотрим, что такое автоматика для циркуляционного насоса отопления и зачем она нужна.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

• рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
• электрический двигатель запускает работу оборудования;
• перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
• корпус, защищающий прибор от механического воздействия;
• клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

1. В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
2. Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
3. За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Рекомендуем к прочтению:Схемы открытой системы отопления с циркуляционным насосом и баком

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

1. Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
2. Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
3. Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Рекомендуем к прочтению:Автоматика для управления работой насоса

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.

</index>

Управление циркуляционным насосом

Поговорим об управлении циркуляционным насосом системы отопления для поддержания оптимально комфортной температуры в помещениях здания без лишних затрат на прогрев теплоносителя в котле обогрева, ни траты электроэнергии на переключение скоростей вращения вала циркуляционного насоса, который как раз и отвечает за температурные параметры в жилище.

Новшества в системах управления циркуляционными насосами

Простые циркуляционные насосы из первых изделий фирм наилучших производителей этих агрегатов от Omnigena, Grundfos, IBO, Unipump и WILO не имеют автоматических регуляторов работы насосов по температурным показателям в помещениях.

Уже начиная с серии Grundfos ALPHA2 начался выпуск агрегатов с функциями автоматической настройки работы насоса в зависимости от установленной температуры в помещениях (Grundfos UP 20-14 BXUT, Grundfos UP 15-14 BUT, Grundfos MAGNAиGrundfos MAGNA-3 – модели уже с термостатом и таймером, задающим режим работы насоса по времени включения и выключения насоса и по температуре в помещении, Grundfos UP 20-14 BXT, – модели с одним таймером без термостата, Grundfos UP 15-14 BT – только с термостатом).

Теперь уже не нужно стало следить за температурой (термостат) в помещениях и выключать котел, когда вы уезжали на долгий период из дома. Автоматика само стала отслеживать температурные показатели во всем доме и исходя из этих данных «заставляла» насос работать с большей или меньшей интенсивностью, подавая больше или меньше тепла в радиаторы дома.

Автоматы (таймер) стал отслеживать программу, которую вы ему задаете на включение и отключение работы не только насоса, но и котла, то есть всей системы отопления, что очень важно при вашем длительном отсутствии (когда вы приедете из отпуска, то здание уже будет прогрето и не нужно будет ждать, пока прогреются батареи и нагреется воздух в доме).

Кроме этих важных и удобных функций новые модели циркуляционных насосов «научились» сами экономить тепло в доме, следить за расходом энергии как по теплу, так и по электричеству, сами руководят рациональным соотношением энергии в доме.

Современные автоматические циркулярные насосы серии Grundfos MAGNA и Grundfos MAGNA-3 уже самостоятельно могут с помощью автомата AvtoADAPT, которая уже начала применяться с серии Grundfos ALPHA2:

1. Регулировать свои характеристики работы в соответствии с теми величинами тепла, которое выдает котел;

2. Пропорционально регулировать давление изменение напорных характеристик самого насоса;

3. Поддерживать автоматически постоянный напор воды в системе отопления не смотря на расход воды в магистрали;

4. Переключаться самостоятельно на ночной, с пониженной подачей теплоносителя в систему, режим, который сочетается со всеми предыдущими режимами агрегата и зависит от температуры воды в системе подачи.

Кроме того серия MAGNA и MAGNA -3 получили ряд дополнительных функциональных возможностей от пульта управления R100:

1. Режим работы, соответствующий постоянным характеристикам по числу оборотов или регуляции по значениям макс./мин. или в этом интервале;

2. Автоматическую регуляцию режимов по температуре – давление и температура теплоносителя; Сигнализацию по аварийному состоянию насоса и системы отопления со световой индикацией.

В эти дополнения так же входят:

1. Возможность автоматической синхронной работы совместно с несколькими аналогичными агрегатами;

2. Внешнее аналоговое и принудительное управление через узел коммутации;

3. Обмен данными через шину связи;

4. Внешнее управление пуском/остановом, сигнализацию готовности к работе.

Циркуляционные насосы серии MAGNA могут регулироваться 3-мя способами, которые обозначены на панели управления соответствующими символами:

1. Через автоматическое адаптивное управление с заводской настройкой давления в сети – система AvtoADAPT;

2. Пропорциональное регулирование давления теплоносителя;

3. Регулирование по постоянному давлению.

Для ввода данных установки настройки насосов последнего поколения используют следующие органы управления:

1. Клавиатуру пульта управления, находящегося в клеммной коробке;

2. Пульт дистанционного управления типа R100;

3. Управление с шины связи.

Отдельно выпускаемы системы управления циркуляционными насосами

Кроме названных серийных моделей автоматизированных циркуляционных насосов, в специализированных торговых точках продаются отдельные универсальные радиочастотные устройства управлением частотой вращения электродвигателя насоса в зависимости от температуры НМС 82, работающий на принципе термостата по температуре потока жидкости в системе отопления и который подает определенные сигналы на реле управления скоростью вращения вала насоса.

Можно использовать данные термостата погружного или контактного Fantini Cosmi итальянского производства и от не уже строить систему управления работой насоса.

Также можно применять электронные системы управления запуском циркуляционного насоса после того, как котел обогрева создаст разницу температур в зоне подачи и обратке не менее 5-10 градусов по схеме:

с применением терморезистора и конденсаторов пуска.

Можно использовать регуляторы работы котла обогрева – терморегуляторы Е8 в системах отопления, связав работу котла с включением/выключением циркуляционного насоса через общий блок питания насоса на пульте управления котлом.

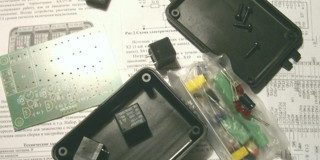

Многофункциональные устройства BM8036 и NM8036 производства Мастер Кит могут быть использованы в качестве центральной части системы управления отоплением, охлаждением, вентиляцией и т.п. На основе NM8036 один из наших покупателей решил сделать автоматику управления отоплением дома и подробно описал процесс реализации своей идеи: «Я в статье Автоматика отопления для дома писал о том, какая нужна автоматика для системы отопления с водяным тепловым аккумулятором (ВТА). Исходя из желаемого алгоритма и особенностей работы системы отопления такого рода я пришел к выводу, что нужен программируемый блок управления, выполняющий не только функции терморегулятора, но и таймера с календарем. В принципе, можно просто взять старый компьютер, какой-нибудь пентиум 2-й, написать для него программу, которая будет выполнять все желаемые функции — да и делу конец. Признаюсь, у меня до сих пор еще не пропало такое настроение. Однако я вдруг вспомнил о такой фирме, где можно купить массу разных комплектов для самых разнообразных задач. Это Мастер Кит. А надо сказать, что эта фирма поставляет разные комплекты для сборки радиоэлектронных устройств. Что такое комплект? Это, как правило, печатная плата и набор деталей для сборки. Правда, есть и уже собранные, готовые приборы. Я, собственно, раньше пользовался этим сервисом, что-то собирал… И вот, совсем немного порывшись в его каталоге, я обнаружил устройство, которое в общем и целом вполне соответствует моим требованиям. Это 4-х канальный таймер-термостат NM8036. Есть там в каталоге и аналог такого термостата, но уже на 8 каналов: BM8036. *прибор поставляется в спаянном виде с установленными силовыми ключами в комплекте с корпусом и 8-ю датчиками температуры Если поближе познакомиться с тем и другим вариантом, то лично мой выбор: 4-х канальный. Почему? Его легко расширить до 12 каналов. Точнее, оба устройства можно переделать в 12-канальный вариант. То есть, установить под его управление 12 устройств. И это не мое изобретение, на сайте Мастер Кит обо всем этом говорится. Мой выбор пал на NM8036, так как он дешевле. Однако использование того или иного варианта зависит от задач, умения паять и т.д. (кому то будет проще и удобнее использовать готовое устройство). Какие это могут быть устройства? Ну, например, электроклапаны системы отопления, циркуляционные насосы, электротэны, вентиляторы, электрически управляемые задвижки… Эка меня разнесло. Задвижки, вентиляторы… Дык, это я уже прикидываю, что термостат сей будет не только системой отопления управлять, но и поддерживать оптимальную для овощей температуру хранения в подвале. Не лишне заметить при этом, что ко входам этого аппарата можно подключить просто огромное количество датчиков температуры. Цифровых датчиков, обладающих высокой точностью. А для гурманов от электроники еще предусмотрена возможность подключения и еще пары аналоговых датчиков ко входам АЦП. Но изюминка этого агрегата даже не в этом. Его программное ядро позволяет программировать работу без знания каких-либо языков программирования. Все на уровне человеческого понимания на русском языке. Хотя, конечно, далекому от таких вещей человеку, наверное, будет трудновато с этим справиться. По крайней мере, не сразу, не с налета. Но что мне особенно понравилось, так это то, что этот аппарат можно подключить к компьютеру и изгаляться над ним уже не с помощью его штатных кнопок, а с клавиатуры компьютера. Просматривать программу, изменять ее, заливать новые версии прошивок… Сложно, Мастер? Не знаю, мне так не кажется. Сегодня век такой, что 12-летние внуки, вон, уже не глядя на кнопки по клавиатуре лупят. А я что ж, тупее их, что ли? Дудки, нас не догонят! Ну, короче, я этот аппарат собрал, отладил. Теперь осталась мелочь: расставить по местам датчики температуры и создавать программу по тому алгоритму, который мне необходим для работы системы. И это вовсе не является несбыточным делом. Посмотри, Мастер, почитай, сколько людей уже пользуются этим термостатом. Я никакого открытия тут не сделал, просто нашел то, что мне нужно, и по приемлемой цене. Ну так а что же требуется для полной сборки моего блока управления? Я так прикинул на свои хотелки-мотелки и решил задействовать сразу все 12 каналов. Может быть, не сразу, но блок управления надо собрать полный. Поэтому: 1. Таймер-термостат NM8036 1 шт 2. Блок исполнительных реле NM4411 3 шт 3. Блок питания PW1220D 1 шт 4. Датчик температуры цифровой DS1822 4 шт Это все я купил в интернет-магазине. Датчики температуры, собственно, идут в комплекте с таймером, там их уже 4 штуки. Но я на расширение еще взял 4. Лишними не будут. А еще в местном магазине присмотрел корпус для блока управления, куда можно воткнуть все эти компоненты. Сам Мастер Кит торговлей не занимается, это делают различные дилеры-магазины, в том числе и интернет-магазины. В моем поселке нет супермаркетов, потому я пользуюсь интернет-магазинами. Вот процесс сборки Теперь поговорим о самой сборке и запуске блока управления отоплением на основе NM8036. У Мастер Кита имеется очень хорошая инструкция для работы с набором. На странице описания набора в конце есть на нее ссылка. Но сегодня я не для того рассказ затеял, чтобы инструкцию эту повторять. Есть разные подводные камешки и булыжники, о которых в инструкции не говорится, а я по практике своей или натыкался, или чудесным образом избежал такового, но мог наткнуться. Вот об этом и речь поведу. Я не буду рассказывать и показывать, как припаивать элементы к печатной плате. Разумеется, это делается не с помощью паяльной лампы и определенный минимальный навык, конечно же, весьма желателен. Тут правила простые: аккуратность и внимательность, выводы и контактные площадки стараться не перегревать. Схемы с наборами имеются, перечни элементов вложены, наименования на элементах написаны — имей, как говорится, глаза и руки. Но об одном хочу напомнить: после сборки, очистки и промывки не спеши сразу включать. Возьми, Мастер, лупу покрупнее и самым тщательным образом проверь каждую пайку. КАЖДУЮ! Чтобы кружочек был ровненьким, чтобы от него не тянулись замыкающие сопли припоя на другие контакты. Львиная доля неисправностей возникает именно от некачественной пайки. Правильно вставь в разъем процессор (контроллер). Это самая большая микросхема, у нее есть на торце выемка, обозначающая начало выводов. На монтажной схеме нарисовано, куда должна смотреть эта выемка. Собрал? Проверил? Теперь еще раз проверь. Контрольный выстрел перед запуском. Стрельнул? Ну что ж, перекрестись на образа и тычь разъем питания. Только учти, что если не туда вставишь, удовольствие будет сомнительное, да и результат не тот. Смотри, около разъема СОМ два разъемчика поменьше — справа и слева. Тот, что справа — это разъем для подключения датчиков. А разъем питания — это тот, что слева от COM. Так вот, разъем питания очень хорошо тычется в разъем датчиков. Будь внимателен, иначе рискуешь нарваться на неприятности. Разъем COM. Для чего? Для соединения с компьютером… и не только. К контактам этого же разъема подведены выходы контроллера для управления нагрузками OUT0, OUT1, OUT2 и OUT3 (смотри разъем XS1 на схеме). То есть, эти 4 выхода можно использовать напрямую с этого разъема. Неплохо, конечно, но если ты их не используешь здесь, а используешь разъем только для соединения с компьютером, то не пытайся применять абы какой кабель для соединения. В этом кабеле могут быть припаяны и провода к контактам выходов. Неизвестно, чем это может кончиться. Сказано в инструкции, как надо распаять кабель для соединения с компьютером — так и делай. Далее. Вот эти синенькие клеммнички (XS6 — XS9), что слева от разъемов, можно вообще не устанавливать, если ты намерен для управления использовать наборчики NM4411. Мало того, можно также не припаивать и все элементы, которые предусмотрены в этих выходных каскадах. Все, что имеются на этом фрагменте схемы NM8036 (тут еще 8 резисторов и 4 оптрона). Эти элементы не нужны (меньше паек — надежней прибор). А как же тогда соединять выходы контроллера со входами NM4411? Дык, как… напрямую. Я ведь говорил, что штатно в этом наборе только 4 выхода, к которым, соответственно, можно подключить только 4 нагрузки. А программное обеспечение, прошивка контроллера может обеспечить работу с 12-ю нагрузками. При этом каждая из них подключается напрямую к контактам контроллера (хотя, конечно, первые 4 могут быть взяты с COM-разъема, штатно). А как напрямую? Если посмотреть на плату NM8036 со стороны паек, то ее вид будет примерно таким, как на этом рисунке (для увеличения щелкни по нему). Выходы каналов управления от 1-го до 12-го пронумерованы соответствующими цифрами. Пронумерованы также и два аналоговых входа (А1 и А2), которые также обрабатываются новой прошивкой контроллера. Если, Мастер, ты смотрел видеоролик сборки, то, конечно, заметил жгутик проводов, припаянный к выводам контроллера с обратной стороны платы. Посредством этого жгутика я соединил указанные выводы с разъемом на дополнительной плате. А там уже пошел другой жгут, от этого разъема на платы исполнительных реле NM4411 и два переключателя, кои соединились с аналоговыми входами контроллера. Для чего переключатели? Их я поставил для переключения режимов работы системы отопления. Управление отоплением частного дома с котлом и тепловым аккумулятором не решается однозначно. Тут ведь не просто „включил-выключил“. Работа котла по накоплению тепловой энергии — это уже отдельный режим, отличный от режима потребления тепла. Первый мой переключатель — это включение/отключение режима „Котел“, который как раз соответствует работе котла. Второй переключатель в моем случае включает нагрев бани. В дежурном режиме в помещениях предбанника, мойки и сауны поддерживается температура на уровне 16 градусов. При включении нагрева температура в мойке повышается до 35 градусов. Схема переключателя режимов простенькая, это пара резистров номиналом 1 ком, подпаянных к тумблеру. Верхний по схеме резистор подключен к выводу 10 контроллера (VCC, питание +5в), а нижний — к выводу 11 (GND, общий). Осталось дополнить эту статью соображениями по выбору корпуса. Очень удачным в моем случае оказался выбор пластикового корпуса, который попался в одном из местных магазинов электротоваров. Некоторая тесноватость в нем вполне компенсировалась довольно уместным прозрачным окном для размещения под ним блока NM8036 с дисплеем. В нем же разместился и блок питания, и 3 платы управления NM441 по 4 канала каждая. Клавиатуру и тумблеры переключателей режимов удалось закрепить на внутренней стороне крышки. Таким образом получился неплохой блок управления отоплением частного дома. Продолжение следует…»Используемые источники:
