Расстояние от радиатора до стены: от батареи отопления, какое должно быть по нормам СНиП

<index>Установка радиатора управления

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Варианты подключения радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Рекомендуем к прочтению:Стоимость установки радиатора отопления и правила монтажа

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Рекомендуем к прочтению:Установка радиаторов отопления

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
Устанавливаются необходимые переходники, кран Маевского, заглушки;
Теперь можно начинать установку непосредственно самого радиатора;
Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

</index>В гостиной

Нормативы

Нормативы СНиП носят рекомендательный характер, но при замене батарей в квартире многоквартирного дома с центральной системой отопления их выполнение обязательно. Это связано с тем, что при проектировании дома учитывались все условия его дальнейшего содержания и среди прочего – экономное тепловое обеспечение.

По установленным стандартам в кирпичном или панельном доме предусматривается следующее:

Расстояние от пола до батареи или радиатора должно быть в пределах 80–140 мм. Меньшая высота установки сделает невозможным проведение влажной уборки под устройством, спровоцирует накопление нежелательной для здоровья людей пыли, большая – сократит полезную зону обогрева.
Расстояние между батареей и подоконниками должно быть 100–120 мм. Если дистанция от радиатора до подоконника будет сокращена, то уменьшится конверсия воздушных масс и эффективность батареи отопления снизится.
Установка радиаторов отопления от стены более чем на 30–50 мм не рекомендована в связи с тем, что, как и в предыдущем случае, снижается конверсия, а также провоцируется скопление грязи с минимальными возможностями ее устранения.

На кухне

Вешать радиатор над полом необходимо точно по центру проема окна. Так будет обеспечено создание теплового экрана в районе стеклянного наполнения окна, и при этом сохранится эстетичный вид комнаты.

Схемы подключения

Разработаны и используются несколько схем подключения радиаторов в единую тепловую систему. Они представлены следующими видами:

максимальная тепловая отдача происходит при боковом подключении, предполагающем монтаж ввода в верхнем секторе батареи, вывод – внизу с той же стороны;
при значительных размерах теплоотводящего устройства оптимальным вариантом считают диагональное подключение, где вода поступает через верхний патрубок, а выводится нижним, с противоположной стороны;
при монтаже скрытых под поверхностью пола труб подвода горячей воды используется схема с нижним подключением, в народе называемая «Ленинградкой».

Нижняя разводка

Если трубы подвода тепла помещены в черновую стяжку, то следует ожидать значительных тепловых потерь из-за контакта с бетоном и перекрытием потолка нижнего этажа.

Виды батарей отопления

Эффективность обогрева помещения будет зависеть не только от того, на каком расстоянии от пола вешать батарею или радиатор отопления, но и от схемы их подключения, материала и устройства самих отопительных приборов. Сегодня на рынке представлены следующие модели:

Чугунные батареи. Взрослое поколение наверняка их знает не понаслышке. Во время Советского Союза в системах отопления использовали только эти модели. Сегодня они имеют более презентабельный внешний вид. Их характеризует высокий уровень теплоемкости, длительная отдача тепла, отсутствие последствий при гидравлических ударах, также у них повышенный срок эксплуатации.
Стальные радиаторы. Имеют невысокие показатели теплоотдачи – нагрев происходит быстро, но не менее быстро они и остывают. Сварная конструкция чувствительна к гидравлическим ударам. Нет возможности самостоятельно добавлять секции. Вместе с тем вес изделия и простота монтажа привлекают многих домовладельцев. Особым спросом пользуются товары немецкой торговой марки «Kermi».
Алюминиевые радиаторы. Характеризуются малым весом, красивой формой, повышенной тепловой отдачей. На рынке представлены в двух исполнениях, где в первом конструкция состоит из одного моноблока, с объемом, обеспечивающим разные мощности, во втором – наборная секционная.
Биметаллические батареи. Новаторская конструкция размещения обогревательных коллекторов позволила достичь уровня теплоотдачи алюминиевых моделей, а также прочности и надежности чугунных собратьев.

Минимальные зазоры

Приобретаемые радиаторы должны отвечать нормам ГОСТа. Проверяют соответствие путем ознакомления с документами на товар в магазине. Их отсутствие может служить поводом для отказа от покупки изделия в этой торговой точке.

Читайте также: На каком расстоянии от дома можно строить гараж: норма СНиП и закон

Монтаж радиаторов

Монтаж всех типов отопительных радиаторов проводят по одинаковой технологии. Разница представлена лишь выбранной схемой подключения и необходимостью приобретения для чугунных батарей заглушек большего диаметра, чем у остальных типов, а также установки на них воздушного отводчика, а не крана Маевского.

В спальне

Инструменты и принадлежности

Проведение монтажа отопительных элементов сопровождается использованием следующего:

набора слесарных инструментов;
дрели или перфоратора с комплектом сверл;
молотка;
отвертки или шуруповерта;
принадлежностей для измерения и разметки;
строительного уровня и уголка.

Приобретают следующие комплектующие и принадлежности:

Радиаторы с комплектом кронштейнов или держателей.
Краны Маевского, соответствующие требованиям ГОСТа, лучше отечественного или европейского производства. Другие на радиаторе могут крепиться с трудом.
Элементы крепления фитингов и труб.
Заглушки, с учетом установки одного крана Маевского на одну батарею.
Запорные краны для оперативного выключения из системы вышедшего из строя элемента обогрева для замены.

Под окном

Установка на каждую батарею кранов с плавной регулировкой тепла значительно сэкономит расход энергии и позволит создать комфортную атмосферу в комнатах разного назначения. Краны бывают в механическом или электронном исполнении.

Подготовка помещения

Перед началом проведения монтажных работ необходимо подготовить помещение. Если планируют проводить подключение по схеме «Ленинградка», то следует демонтировать напольные покрытия в комнатах. В других случаях это необязательно.

Чтобы мебель не мешала при демонтаже старых нагревательных элементов и установки новых радиаторов, ее убирают в центр комнаты. Подготавливают принадлежности для сбора остатков воды из снимаемых батарей, а также наведения порядка на месте их крепления.

Схема рекомендуемых удалений

Установка своими руками

После подготовки инструмента, принадлежностей и помещения начинают заниматься монтажом. Работы выполняют в такой последовательности:

Производят разметку. Для этого используют строительный уровень и рулетку. Измеряют высоту элемента отопления, добавляют расстояние радиатора от пола, делают отметку на стене. С помощью уровня чертят строго горизонтальную линию по отметке. От этой линии отступают и фиксируют на плоскости стены точки установки держателей.
С помощью электрической дрели или перфоратора делают сверления под дюбеля. Соблюдая дистанцию от батареи до подоконника, вкручивают держатели. Повторно проверяют горизонталь.
Распаковка радиатора. Устройство продают в защитной пленке. Если монтаж производится в период строительства, до окончания работ снимать ее не рекомендуют. При обстоятельствах, когда нужно, например, повесить на кухне взамен старого, пленку снимают до монтажа.
Компоновка отопительного элемента. Производится установка механического или автоматического устройства выпуска воздуха. Его вкручивают на посадочное место в одном из верхних коллекторов, напротив ввода горячей воды. На неиспользованные выходы вкручивают заглушки. Если имеется разница диаметров, следует использовать специальные переходники.
На входе и выходе устанавливают шаровые краны. Они обеспечивают возможность демонтажа отдельного отопительного элемента без остановки работы всей системы.
После сборки всех компонентов теплового элемента производят его аккуратное навешивание на кронштейны. Проверяют точность соблюдения дистанций в соответствии с требованиями СНиП 2.04.05-91.
Подключают вводную и отводящие трубы. Их фиксация зависит от типа используемого соединения – резьбового, путем обжима или прессовки.

Дистанция от пола и стены согласно нормам СНиП

При первом пуске батареи подачу воды производят под небольшим давлением, обеспечивая плавное заполнение полостей.

Резкое включение системы может привести к гидравлическому удару, который выведет из строя корпус или разрушит входные краны.

Читайте также: Сколько метров 16 этажный дом в высоту: шестнадцатиэтажные здания

На видео ниже представлена одна из методик установки элементов отопления.

Заключение

Расстояние от подоконников до радиатора отопления, наряду с другими параметрами и дистанциями установки элементов теплоснабжающей системы, играют важную роль в создании комфортной температуры в помещении.

Допущенные погрешности при эксплуатации проявятся повышенным расходом ресурсов, вследствие чего возникнет удорожание стоимости тепла.

Минимальные дистанции

В связи с этим при отсутствии достаточной подготовки домашнего мастера следует обратиться к помощи специалистов. Они смогут не только правильно установить приборы отопления, но и рассчитают оптимальную потребность оборудования для обогрева определенного помещения.

Читайте также: На каком расстоянии от железной дороги можно строить дом: здание до жд по нормам СНиП (СП)

Расстояние от подоконника до отопительного прибора

Фактически все современные отопительные приборы и секционные отопительные батареи удивляют собственным большим коэффициентом полезного действия, показателем полезного действия, обеспечивая подобные характеристики за счёт циркулированию воздуха, естественного протекания его через теплообменную систему. Собственно в силу данных конструктивных свойств недостаточно лишь приобрести высокоэффективные отопительные приборы и запитать их носителем тепла, нужно обеспечить условия для конвекции — естественного переноса тепла воздухом. Обозначим расстояние которое потребуется от подоконника до отопительного прибора, а еще главные установочные советы, как условия сохранения большого КПД.

Подоконная доска.

Устанавливая мраморные подоконники в жилую площадь или приватизированный дом, многие ориентируются исключительно на верхний просвет в 100мм, абсолютно забывая, что подбирая безмерно выступающий, широкий подоконник, можно нарушить не только тепловую отсечку холодного воздуха, но и скорректировать общую воздушную циркуляцию вдоль окон. Подоконная доска не должна закрывать отопительный прибор, создавая своеобразную нишу для батареи, предполагая огибающее движение тепла вдоль нее. Определенный размер, к большому сожалению, советовать нельзя, а выступ доски должен минимально мешать циркулированию воздуха у отопительного прибора и отодвигать его от стекла.

Навеска отопительного прибора.

Перед тем, как изобразить первую точку крепления на стенке, тщательно изучите имеющуюся инструкцию к теплообменнику, т.к. многие производители информирует о рекомендуемых установочных зазорах, которые обеспечивают высокую отдачу тепла собственно этой батареи. При отсутствии подобных советов, пользуются общими, по СНиП 3.05.01-85. «Внутренние санитарно-технические системы»:

установка радиаторов

Установка радиатора отопления

Перед началом работ учтите некоторые нюансы:

Перед заменой батареи вода должна быть перекрыта только в квартире заказчика, а не в доме целиком.

Воду должны перекрывать только сотрудники ЖЭКа, имеющие для этого соответствующую квалификацию. Даже при замене батареи своими руками поручите это занятие специалистам. В противном случае рискуете оставить без водоснабжения всех жильцов, чьи квартиры расположены по стояку.

Замена батареи, в идеале, также должна производиться сотрудниками ЖЭКа или специально нанятыми для этого рабочими. Если снятие и установка заказчиком были проведены самостоятельно, то вся ответственность за исправность системы ложиться на него.

Установка и замена батареи при использовании метода изгиба труб и работы газосваркой,вместо привычной системы установки, также должны производиться рабочими, имеющими определенную квалификацию на проведение работ повышенного уровня безопасности.

Грамотная установка отопительных радиаторов рекомендации экспертов

Правила для удачной установки батарей в доме. Правильно подобрав мощность радиаторов отопления мы часто не приобретаем желаемого тепла в доме. От чего обуславливается их производительная работа?

Для того чтобы отопительная система работала правильно и эффектно необходимо правильно поставить и собрать отопительные приборы

Неважно, какой системой отопления вы пользуетесь (независимой или централизованной) правила установки отопительных приборов неизменны

Расположение отопительных радиаторов

Отопительный прибор необходимо установить таким образом, чтобы он работал со 100% отдачей. Идеальный вариант установки – под окном. Самые большие потери тепла в доме происходят через окна. Расположение батарей отопления под окном предохраняет теплопотери и возникновение конденсата на стеклах. При больших окнах применяют отопительные приборы высотою 30 см, или устанавливают их конкретно рядом с окном.

Предлагаемое расстояние от пола до отопительного прибора – 5-10 см, от отопительного прибора до подоконника – 3-5 см. От поверхности стены до задней поверхности батареи 3-5 см. Если Вы запланировали за отопительным прибором приклеить какой-нибудь теплоотражающий материал, то можно уменьшить расстояние между поверхностью стены и батареей до очень маленького (3 см).

Отопительный прибор обязан быть поставлен строго под прямыми углами, как в горизонтальном положении, так и в вертикальном положении – любое отклонение приводит к скоплению воздуха, что приводит к коррозии отопительного прибора.

Трубы в системе обогрева

Совет тем, у кого в доме отопление централизованное. Естественно для систем отопления высотных домов применяются трубы из металла.

Если в квартире труба стояка железная – нельзя перейти на полипропиленовые трубы отопления!

В магистральном отоплении часто появляются температурные перепады носителя тепла и его давления – квартирная разводка и отопительные приборы поломаются на протяжении года.

Также только не применяйте неармированные трубы из полипропилена – они рассчитаны на эксплуатацию для водообеспечения и при температуре носителя тепла от +90°С приходят в негодность.

Фурнитура для отопительных радиаторов

Для того чтобы вам было удобно во время отопительного периода следует установить внешние водяные термостаты на каждый отопительный прибор. Так вы сумеете экономить, перекрыв батареи в неприменяемых помещениях и управлять температурой в доме. Можно выбрать программируемые внешние водяные термостаты – они будут отключать/включать отопительный прибор, поддерживая нужную температуру.

Установка термостатов на каждый отопительный прибор возможна в отопительной системе с двумя трубами. В однотрубной (в многоквартирных и высотных домах) системе для терморегуляции устанавливают перед батареей перемычку – циркулярный насос. Циркулярный насос – это труба, поставленная перпендикулярно между подачей и «обраткой». Труба для циркулярного насоса должна обязательно быть небольшого диаметра, чем трубы, примененные в разводке системе отопления.

Также на батарею устанавливают клапан Маевского – клапан для отводки воздуха из системы. Такие элементы облегчают управление отопительным прибором и упрощают их ремонт.

Преграды для отапливания помещения

На эффективную отдачу тепла воздействуют и преграды, которые сами мы создаём. Сюда относят длинные гардины (70% потери тепла), выступающие подоконники (10%) и декоративные решётки. Плотные гардины до пола мешают воздушной циркуляции в помещении – вы просто обогреваете окно и цветы на подоконнике. Данный же эффект, но с меньшими результатами выполняет подоконник, полностью накрывающий сверху батарею. Плотный декоративный экран (особенно с верхней панелью) и расположение батареи в нише понижают результативность отопительного прибора на 20%.

Грамотная установка отопительных радиаторов – одна из основных составляющих хорошего функционирования системы отопления в общем. Не стоит идти на поводу у экономии в ущерб комфортабельному теплоснабжению.

Правила установки алюминиевых радиаторов

Правильно собрать радиатор, ввернув радиаторные пробки заглушку с прокладками, установить терморегулирующую арматуру, запорную арматуру, клапан Маевского.
Руководствуясь общими правилами расположения радиатора относительно окна, отметить места креплений.
Если необходимо, то покрыть поверхность стены теплоотражающим материалом и прикрепить кронштейны на стену.
Закрепить радиатор на кронштейны, располагая крюки между секциями, и подсоединить к централизованной либо помещения.

Монтировать алюминиевые радиаторы можно как в однотрубных, так и в двухтрубных системах отопления с вертикальным и горизонтальным трубопроводом. Сегодняшний рынок может предложить два вида алюминиевых радиаторов: усиленные радиаторы с давлением до 16 атм., которые используются для отопления высотных зданий, и европейские алюминиевые радиаторы не более 6 атм., используемые для обогрева в автономных системах отопления.

Как определить требуемое расстояние

Многие строительные работы, осуществляемые внутри жилых помещений, регламентируются строительными нормами и правилами (СНиПами). Есть свой СНиП и на монтаж батарей отопления.

Из него можно не только узнать, какое расстояние между стеной и радиатором необходимо соблюдать, но и другие параметры его установки:

располагать прибор следует непосредственно под окнами так, чтобы центры проема и батареи совпадали;
ширина отопительного прибора не должна превышать 70% ширины подоконной ниши при ее наличии;
расстояние до пола не должно превышать 12 см, до подоконника – 5 см;
расстояние до стены лежит в пределах 2-5 см.

Существует несколько параметров, влияющих на выбор оптимального зазора. Чаще всего на него влияют материал стен дома и размер подоконников. В некоторых помещениях можно наблюдать неприглядную картину, когда батареи значительно выступают за его пределы.

Монтаж радиатора отопления

Основным способом регулировки требуемого расстояния до стен служит качественная и грамотная установка приборов отопления своими руками или с помощью специалистов. Остановимся на этом аспекте подробнее.

Этот вариант крепления оптимален для изделий, имеющих высокую массу и изготовленных чаще всего из чугуна. Такие батареи оснащают съемными или стационарными ножками, которые и фиксируют к полу. В зависимости от материала основания крепление может осуществляться саморезами по дереву, саморезами и пластиковыми дюбелями, дюбель-гвоздями.

Необходимым элементом монтажа напольного отопительного прибора служит и настенный кронштейн. Его устанавливают на требуемую высоту, которую определяют как желаемое расстояние от пола до верхней продольной трубы радиатора с учетом зазора. С помощью крепежей и разметки мест их установки добиваются оптимального расстояния до пола, стены и подоконника.

Каждый отопительный прибор комплектуется тем или иным видом подвесов, используемых для установки на стены. Материал и прочностные характеристики кронштейнов должны соответствовать массе отопительной с учетом заполнения ее теплоносителем. В противном случае возможна протечка системы.

Перед непосредственной установкой необходимо определить место монтажа и требуемые расстояния до основных поверхностей.

Для этого выполним следующие шаги:

Определим центр окна и нанесем разметку на стену для совмещения в последующем с центром радиатора.
Измерим расстояние от нижней кромки батарей до верхней трубы и прибавим 12 см. Данный размер отложим от пола в местах установки кронштейнов, проверив горизонтальность точек крепления по уровню.
В местах установки подвесов сверлим победитовым сверлом отверстия, устанавливаем в них дюбели и саморезами фиксируем кронштейны.

Стоимость установки радиаторов отопления

Монтаж радиатора:

Киев − 250-350 грн. за точку;
Москва − 2 650-3 000 руб. за точку.
Отдельно рассчитывается стоимость работ по подводу или замене труб отопления.

Расчет высоты

Расстояние между батареей и подоконником должно быть не менее 10 см, вне зависимости от того, какой тип отопительного прибора используется. Учитывать нужно и высоту самой батареи. Сзади необходимо отступить 8 см. Сама батарея должна возвышаться над полом на 10 см, то есть, устанавливая подоконник от пола согласно СНИП, потребуется отступить на 70-80 см.

Плохую конвекцию может вызвать и слишком широкий подоконник. Он не даст теплому воздуху выйти, в итоге на окне начнет скапливаться конденсат, так как основные потоки воздуха уйдут вверх, а часть их застрянет под окном, нагревая атмосферу

В этом случае очень важно рассчитать расстояние от подоконника до радиатора отопления как по высоте, так и тому, насколько возможно сделать выступ. Избежать описанной выше проблемы можно, используя плиту, которая не выходит за пределы стены больше, чем на 8 см

Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков.

Нужен ли зазор?

Некоторые владельцы окон считают, что подоконник глубоко заходит под оконную раму, однако это не так. Расстояние между окном и подоконником примерно 10 мм. В противном случае конструкция может деформироваться. Дело в том, что под воздействием теплого воздуха материал, из которого выполнена плита, расширяется. Зазор оставляют для того, чтобы конструкция могла принять нужную форму, не получив повреждений. Визуально такой прием незаметен.

Как расположить занавеску?

Расстояние шторы подоконника также играет роль. Для того чтобы шторы могли передвигаться, не цепляясь, на них не оставалось следов, а теплый воздух мог свободно циркулировать, расстояние должно быть не меньше 5 см.

Видео: Установка радиаторов (батарей) отопления

Выбор радиатора

На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:

места проживания;
разводки отопительной системы;
от того, каким способом нужно будет установить отопительные радиаторы;
температурного режима в отопительной системе;
учета, какой материал был использован при производстве труб;
необходимости регулирующих элементов и арматуры;
расположения помещения в здании.

Произведя данный анализ, можно перейти к выбору батареи.

Сегодня чугунные радиаторы могут выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.

Чугунные радиаторы современного типа — это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.

Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие — это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток — это легкое восприятие химического состава воды и скачков давления в трубопроводе.

Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.

Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.

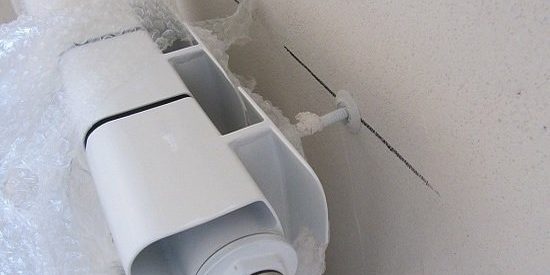

Крепление батарей

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

<index>

Каждый профессиональный строитель знает, что при организации различных монтажных работ следует выполнять определенные постулаты-правила, которые могут быть условные и узаконенные различными сертифицированными документами типа ГОСТов и СНиПов.

Правила и рекомендации, как устанавливать конструкцию, существуют на любую, даже небольшую деталь, соответственно они есть и для организации отопления, в том числе и на установку радиаторов – нагревательных элементов системы.

Как подбирать батареи для помещения

Объема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Маленький обогреватель не будет давать значительной теплоотдачи, и в помещении не будет хватать обогрева.

Правила установки радиаторов

Если радиатор находится под окном, то установите его строго посередине

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Следует помнить, что если радиатор максимально приблизить к стене, то промежуток будет являться «сборщиком пыли», и к тому же устройство в период отопления способно не только испортить наружную стеновую отделку (обои), но и разрушить стеновую конструкцию – гипсокартонную плиту.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

</index>Похожие статьи:Что делать сначала: пол или стеныКак убрать монтажную пену с линолеумаКак очистить линолеум от краскиКак убрать клей от мышей с полаПрокладка кабеля по полуСтандартная высота смесителя в ванной

Содержание

При обустройстве либо реконструкции отопительной системы часто требуется замена или монтаж батарей. Установка радиаторов отопления может выполняться своими силами, не прибегая к помощи специалистов, а лишь неукоснительно соблюдая требования СНиП. При выполнении работ потребуются и теоретические знания, и практический опыт, потому как даже малейшая ошибка может повлечь к проблемам во время эксплуатации отопительной системы.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

однотрубная;
двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Что нужно для монтажа

Для закрепления отопительных приборов потребуется приобретение различных материалов и дополнительных приборов. Их комплект практически идентичен, но для чугунных батарей, например, потребуются заглушки большего диаметра, установка воздухоотводчика вместо крана Маевского.

Монтаж биметаллических и алюминиевых батарей абсолютно одинаков.

Следует учесть при выборе радиатора, что многие производители дают гарантию на приборы только при установке их организациями, имеющими соответствующую лицензию.

Необходимые инструменты и материалы

При установке радиаторов своими руками обязательно потребуется использование кронштейнов либо держателей. Их количество определяется в зависимости от размеров радиаторов:

если планируется поставить прибор не более чем на восемь секций или протяженностью до 1,2 м, для надежного закрепления хватит и двух точек – сверху и снизу;
каждые последующие 5–6 секций или 50 см длины батареи требуют добавления еще одной пары крепежных элементов.

Также для установки батарей необходимо приобрести:

льняную подмотку или фум-ленту;
дрель с набором сверл;
уровень;
дюбели;
элементы для соединения фитингов и труб.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского представляет собой устройство, которое используется на незанятом верхнем выходе. Служит для удаления скопившегося воздуха. Такое устройство обязательно устанавливается на каждом отопительном приборе при монтаже алюминиевых либо биметаллических батарей. Сечение крана Маевского намного меньше сечения коллектора, потому соединение осуществляется посредством переходного устройства, поставляющегося в комплекте.

Помимо крана Маевского на батарею можно также установить автоматические воздухоотводчики, изготавливающиеся в никелированном либо латунном исполнении. Для стандартных батарей приборы в белом эмалированном корпусе не выпускаются.

Заглушка

У радиатора при боковом подсоединении имеется четыре выхода. Два из них – для подачи и обратки, третий занят краном Маевского либо воздухоотводчиком, а четвертый нужно закрыть заглушкой. Они производятся из различных материалов, подходящих для батарей любого типа.

Запорная и регулирующая арматура

Чтобы поставить и подключить батарею правильно потребуется также пара запорных либо регулирующих клапанов, устанавливающихся на входе и выходе каждой батареи. Обыкновенные шаровые краны требуются для быстрого отключения прибора от сети при демонтаже. Система при этом будет продолжать работать.

Преимуществом шаровых кранов является их низкая стоимость, недостатком – невозможность регулирования теплопередачи.

Те же функции, но с возможностью регулирования интенсивности потока теплоносителя, способны выполнять регулирующие запорные краны. Стоимость их отличается в большую сторону, но, в то же время, их эстетические характеристики выше. Они могут быть угловыми и прямыми.

Так же на подающей трубе за шаровым краном можно разместить терморегулятор – небольшой по размерам прибор, позволяющий изменять теплоотдачу радиатора. Однако, если батарея греет плохо, терморегуляторы устанавливать нельзя, так как они снизят и без того малый поток. Управление теплоотдачей может осуществляться поворотом ручки до требуемого деления (механические устройства) либо заранее программируя режим работы радиатора (электронные терморегуляторы).

Правила и порядок установки

Как правило, устанавливают отопительный прибор под окном, так как поднимающийся нагретый воздух отсекает поступающий от проема холод. Чтобы исключить запотевание стекол ширину радиатора необходимо выбирать на 70–75% от ширины окна.

Основные правила установки

Следующие правила монтажа радиаторов отопления к отступам рекомендует СНиП:

Установка радиатора отопления осуществляется точно посреди проема окна. Перед монтажом ширина делится на два, далее в правую и левую стороны откладываются расстояния до точек расположения крепежных элементов.
От уровня пола радиатор должен отступать на высоту 8–14 см. Меньший интервал приведет к затруднениям при уборке, а больший повлечет образование зон ненагретого воздуха.
От подоконника радиаторы следует вешать на удалении 10–12 см. Если расположить прибор ближе – ухудшится конвекция, снизится теплопередача.
Расстояние от стены до радиатора должно составлять порядка 3–5 см, именно такая величина зазора способна обеспечить беспрепятственное распределение тепла и нормальную конвекцию. При слишком близком расположении от стен на задней поверхности батарей будет скапливаться пыль, удалить которую достаточно сложно.

Принимая во внимание требования СНиП, можно определить оптимальную протяженность батареи и подобрать соответствующую конкретным условиям модель.

Расстояние от батареи до подоконника и пола

Вышеперечисленные правила – единые для всех типов радиаторов. Отдельные производители устанавливают свои нормы, следовать которым нужно обязательно. Потому перед покупкой необходимо изучить требования при установке, убедиться в возможности их соблюдения в конкретных условиях.

Порядок выполнения работ

Установка радиатора отопления своими руками требует внимательного отношения к каждому этапу работ, учета любой детали. Для навешивания секций специалисты рекомендуют использование трех точек крепления: двух верхних и одной нижней.

Любая секционная батарея навешивается на держатели через верхний коллектор. Таким образом, на расположенное вверху крепление приходится основная нагрузка, а размещенный внизу держатель служит в качестве направляющего и фиксирующего элемента.

Процесс установки батарей отопления выполняется в несколько этапов:

Выполнение разметки и установка держателей.
Монтаж регулирующих и запорных устройств.Независимо от принятой схемы подсоединения в любых системах на местах ввода и вывода батарей монтируется запорная арматура в виде шаровых полнопроходных кранов, позволяющих демонтаж батареи без остановки системы в случае ремонтных работ либо технического обслуживания. Единственное условие – наличие байпаса при монтаже батареи в квартирах с вертикальным типом разводки.

Согласно рекомендациям экспертов, в качестве регулирующих устройств нужна установка автоматического либо ручного термостата. Нормы установки радиаторов отопления не относят эти устройства к обязательным, они требуются для поддерживания в помещении комфортной для хозяев температуры.
Опрессовка системы либо радиатора.

Самостоятельно заполняя систему теплоносителем, краны следует раскрывать понемногу. Быстрое открытие кранов приведет к гидроудару, способному вывести из строя батарею, разрушить арматуру.

Тонкости прикрепления к стене

Каждый изготовитель батарей прилагает свою инструкцию, в которой излагаются требования и советы по установке. Но одно требование одинаково: монтировать радиатор следует на заранее выровненную и очищенную стену.

Правильное закрепление кронштейнов влияет на эффективность функционирования системы отопления. Слишком большой уклон либо перекос в какую-либо сторону может привести к неполному прогреву батареи, для устранения чего придется перевешивать прибор. Потому при подготовке поверхности и выполнении разметки следует строго соблюдать расположение по вертикали и горизонтали. Батарея должна быть повешена ровно относительно всех плоскостей.

Допускается сделать подъем на 1 см со стороны установки воздухоотводчика, что повлечет скапливание на этом участке воздуха и облегчение его удаления. Уклон в обратную сторону не допускается.

Устанавливая биметаллические радиаторы и батареи других типов с небольшой массой, навешивание следует выполнять на пару расположенных сверху крюков. Если длина прибора невелика, размещать их следует между двумя последними секциями. Расположение третьего кронштейна необходимо выбирать посередине снизу. Крюки после установки можно заделать раствором.

Крюки для крепления алюминиевых и биметаллических секций

При самостоятельном размещении кронштейнов в намеченных точках просверливаются отверстия, ставятся заглушки из дерева или дюбели. Держатели крепятся саморезами длиной от 35 мм и диаметром не менее 6 мм. Такие требования стандартны, норма для конкретной модели батареи указывается в техническом паспорте.

Панельные радиаторы устанавливаются немного по-другому. В комплекте к таким устройствам поставляются специальные элементы крепежа, число которых зависит от размеров прибора.

Чтобы повесить радиатор отопления на задней его поверхности имеются специальные скобы. Для установки крепежных элементов нужно знать расстояние от центра батареи до скоб и перенести его в виде отметок на стену. Далее, прикладывая крепеж, намечаются отверстия для дюбелей. Действия просты: сверление, установка дюбелей, закрепление кронштейнов с помощью саморезов.

Особенности установки радиаторов в квартире

Рассмотренные правила самостоятельного монтажа позволяют подключать батареи в условиях автономных и централизованных отопительных систем.

Перед заменой либо установкой батарей следует учитывать, что работы должны выполняться после получения разрешения от эксплуатирующей либо управляющей компании – отопительная система считается общедомовой собственностью. Существенное изменение характеристик сети ведет к разбалансировке системы.

Установка батарей отопления в квартире имеет еще одну особенность. Вертикальная однотрубная разводка требует установки байпаса – специальной перемычки между питающей трубой и обраткой. В сочетании с шаровыми кранами байпас позволяет выключить батарею при аварии либо другой острой необходимости. Система при этом продолжает функционировать, так как нагретая вода проходит через байпас.

Байпас также потребуется и при установке батареи с терморегулятором.

Заключение по теме

Процесс монтажа батарей отопления, если следовать изложенной в статье инструкции, не должен вызвать дополнительных вопросов. При должной подготовке, соблюдении последовательности выполнения работ и ответственному отношению, система эффективно прослужит несколько десятилетий.

Видео по теме:

Используемые источники:

https://otoplenie-doma.org/pravila-ustanovki-radiatorov-otopleniya.html
https://pronormy.ru/stroitelstvo/dom/rasstoyanie-ot-pola-do-radiatora
https://vse-otoplenie.ru/vysota-radiatora-ot-pola
https://gurupola.ru/sovety/vysota-ustanovki-radiatora-ot-pola.html
https://profiteplo.com/radiatory/142-ustanovka-radiatorov-otopleniya-svoimi-rukami.html

Расстояние от радиатора до подоконника и батареи до пола и стены
