Расстояние от пола до радиатора и батареи: нормы СНиП от подоконников

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

Что нужно знать о монтаже радиаторов отопления

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

• расстояние от радиатора до пола должно быть не менее десяти сантиметров, до стены – 3-5 см, до подоконника – пять и более сантиметров;
• длина отопительного прибора должна составлять 50-75% ширины окна, под которым он крепится;
• центральная вертикальная ось батареи должна примерно совпадать с аналогичной осью окна. Допустимое отклонение составляет 20 мм. Эта норма не обязательная, а рекомендуемая;
• также правильная установка радиатора отопления предполагает монтаж прибора в местах наибольшей циркуляцией воздуха (под окном, недалеко от дверей);
• допускается снизить расстояние от устройства до стены до 2,5 см, если покрыть её поверхность теплоотражающим экраном, который содержит слой фольги. Благодаря нему тепло будет отталкиваться от поверхности стены, а не поглощаться ею. В результате таких мер воздух прогреется сильнее, а экономия тепла составит до пятнадцати процентов.

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

Двухтрубная система отопления предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
2. Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
3. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если система однотрубная, устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или биметаллические радиаторы, оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.

Содержание

При обустройстве либо реконструкции отопительной системы часто требуется замена или монтаж батарей. Установка радиаторов отопления может выполняться своими силами, не прибегая к помощи специалистов, а лишь неукоснительно соблюдая требования СНиП. При выполнении работ потребуются и теоретические знания, и практический опыт, потому как даже малейшая ошибка может повлечь к проблемам во время эксплуатации отопительной системы.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

• однотрубная;
• двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

1. Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Что нужно для монтажа

Для закрепления отопительных приборов потребуется приобретение различных материалов и дополнительных приборов. Их комплект практически идентичен, но для чугунных батарей, например, потребуются заглушки большего диаметра, установка воздухоотводчика вместо крана Маевского.

Монтаж биметаллических и алюминиевых батарей абсолютно одинаков.

Следует учесть при выборе радиатора, что многие производители дают гарантию на приборы только при установке их организациями, имеющими соответствующую лицензию.

Необходимые инструменты и материалы

При установке радиаторов своими руками обязательно потребуется использование кронштейнов либо держателей. Их количество определяется в зависимости от размеров радиаторов:

• если планируется поставить прибор не более чем на восемь секций или протяженностью до 1,2 м, для надежного закрепления хватит и двух точек – сверху и снизу;
• каждые последующие 5–6 секций или 50 см длины батареи требуют добавления еще одной пары крепежных элементов.

Также для установки батарей необходимо приобрести:

• льняную подмотку или фум-ленту;
• дрель с набором сверл;
• уровень;
• дюбели;
• элементы для соединения фитингов и труб.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского представляет собой устройство, которое используется на незанятом верхнем выходе. Служит для удаления скопившегося воздуха. Такое устройство обязательно устанавливается на каждом отопительном приборе при монтаже алюминиевых либо биметаллических батарей. Сечение крана Маевского намного меньше сечения коллектора, потому соединение осуществляется посредством переходного устройства, поставляющегося в комплекте.

Помимо крана Маевского на батарею можно также установить автоматические воздухоотводчики, изготавливающиеся в никелированном либо латунном исполнении. Для стандартных батарей приборы в белом эмалированном корпусе не выпускаются.

Заглушка

У радиатора при боковом подсоединении имеется четыре выхода. Два из них – для подачи и обратки, третий занят краном Маевского либо воздухоотводчиком, а четвертый нужно закрыть заглушкой. Они производятся из различных материалов, подходящих для батарей любого типа.

Запорная и регулирующая арматура

Чтобы поставить и подключить батарею правильно потребуется также пара запорных либо регулирующих клапанов, устанавливающихся на входе и выходе каждой батареи. Обыкновенные шаровые краны требуются для быстрого отключения прибора от сети при демонтаже. Система при этом будет продолжать работать.

Преимуществом шаровых кранов является их низкая стоимость, недостатком – невозможность регулирования теплопередачи.

Те же функции, но с возможностью регулирования интенсивности потока теплоносителя, способны выполнять регулирующие запорные краны. Стоимость их отличается в большую сторону, но, в то же время, их эстетические характеристики выше. Они могут быть угловыми и прямыми.

Так же на подающей трубе за шаровым краном можно разместить терморегулятор – небольшой по размерам прибор, позволяющий изменять теплоотдачу радиатора. Однако, если батарея греет плохо, терморегуляторы устанавливать нельзя, так как они снизят и без того малый поток. Управление теплоотдачей может осуществляться поворотом ручки до требуемого деления (механические устройства) либо заранее программируя режим работы радиатора (электронные терморегуляторы).

Правила и порядок установки

Как правило, устанавливают отопительный прибор под окном, так как поднимающийся нагретый воздух отсекает поступающий от проема холод. Чтобы исключить запотевание стекол ширину радиатора необходимо выбирать на 70–75% от ширины окна.

Основные правила установки

Следующие правила монтажа радиаторов отопления к отступам рекомендует СНиП:

• Установка радиатора отопления осуществляется точно посреди проема окна. Перед монтажом ширина делится на два, далее в правую и левую стороны откладываются расстояния до точек расположения крепежных элементов.
• От уровня пола радиатор должен отступать на высоту 8–14 см. Меньший интервал приведет к затруднениям при уборке, а больший повлечет образование зон ненагретого воздуха.
• От подоконника радиаторы следует вешать на удалении 10–12 см. Если расположить прибор ближе – ухудшится конвекция, снизится теплопередача.
• Расстояние от стены до радиатора должно составлять порядка 3–5 см, именно такая величина зазора способна обеспечить беспрепятственное распределение тепла и нормальную конвекцию. При слишком близком расположении от стен на задней поверхности батарей будет скапливаться пыль, удалить которую достаточно сложно.

Принимая во внимание требования СНиП, можно определить оптимальную протяженность батареи и подобрать соответствующую конкретным условиям модель.

Вышеперечисленные правила – единые для всех типов радиаторов. Отдельные производители устанавливают свои нормы, следовать которым нужно обязательно. Потому перед покупкой необходимо изучить требования при установке, убедиться в возможности их соблюдения в конкретных условиях.

Порядок выполнения работ

Установка радиатора отопления своими руками требует внимательного отношения к каждому этапу работ, учета любой детали. Для навешивания секций специалисты рекомендуют использование трех точек крепления: двух верхних и одной нижней.

Любая секционная батарея навешивается на держатели через верхний коллектор. Таким образом, на расположенное вверху крепление приходится основная нагрузка, а размещенный внизу держатель служит в качестве направляющего и фиксирующего элемента.

Процесс установки батарей отопления выполняется в несколько этапов:

1. Выполнение разметки и установка держателей.
2. Монтаж регулирующих и запорных устройств.Независимо от принятой схемы подсоединения в любых системах на местах ввода и вывода батарей монтируется запорная арматура в виде шаровых полнопроходных кранов, позволяющих демонтаж батареи без остановки системы в случае ремонтных работ либо технического обслуживания. Единственное условие – наличие байпаса при монтаже батареи в квартирах с вертикальным типом разводки.


   Согласно рекомендациям экспертов, в качестве регулирующих устройств нужна установка автоматического либо ручного термостата. Нормы установки радиаторов отопления не относят эти устройства к обязательным, они требуются для поддерживания в помещении комфортной для хозяев температуры.

3. Опрессовка системы либо радиатора.

Самостоятельно заполняя систему теплоносителем, краны следует раскрывать понемногу. Быстрое открытие кранов приведет к гидроудару, способному вывести из строя батарею, разрушить арматуру.

Тонкости прикрепления к стене

Каждый изготовитель батарей прилагает свою инструкцию, в которой излагаются требования и советы по установке. Но одно требование одинаково: монтировать радиатор следует на заранее выровненную и очищенную стену.

Правильное закрепление кронштейнов влияет на эффективность функционирования системы отопления. Слишком большой уклон либо перекос в какую-либо сторону может привести к неполному прогреву батареи, для устранения чего придется перевешивать прибор. Потому при подготовке поверхности и выполнении разметки следует строго соблюдать расположение по вертикали и горизонтали. Батарея должна быть повешена ровно относительно всех плоскостей.

Допускается сделать подъем на 1 см со стороны установки воздухоотводчика, что повлечет скапливание на этом участке воздуха и облегчение его удаления. Уклон в обратную сторону не допускается.

Устанавливая биметаллические радиаторы и батареи других типов с небольшой массой, навешивание следует выполнять на пару расположенных сверху крюков. Если длина прибора невелика, размещать их следует между двумя последними секциями. Расположение третьего кронштейна необходимо выбирать посередине снизу. Крюки после установки можно заделать раствором.

При самостоятельном размещении кронштейнов в намеченных точках просверливаются отверстия, ставятся заглушки из дерева или дюбели. Держатели крепятся саморезами длиной от 35 мм и диаметром не менее 6 мм. Такие требования стандартны, норма для конкретной модели батареи указывается в техническом паспорте.

Панельные радиаторы устанавливаются немного по-другому. В комплекте к таким устройствам поставляются специальные элементы крепежа, число которых зависит от размеров прибора.

Чтобы повесить радиатор отопления на задней его поверхности имеются специальные скобы. Для установки крепежных элементов нужно знать расстояние от центра батареи до скоб и перенести его в виде отметок на стену. Далее, прикладывая крепеж, намечаются отверстия для дюбелей. Действия просты: сверление, установка дюбелей, закрепление кронштейнов с помощью саморезов.

Особенности установки радиаторов в квартире

Рассмотренные правила самостоятельного монтажа позволяют подключать батареи в условиях автономных и централизованных отопительных систем.

Перед заменой либо установкой батарей следует учитывать, что работы должны выполняться после получения разрешения от эксплуатирующей либо управляющей компании – отопительная система считается общедомовой собственностью. Существенное изменение характеристик сети ведет к разбалансировке системы.

Установка батарей отопления в квартире имеет еще одну особенность. Вертикальная однотрубная разводка требует установки байпаса – специальной перемычки между питающей трубой и обраткой. В сочетании с шаровыми кранами байпас позволяет выключить батарею при аварии либо другой острой необходимости. Система при этом продолжает функционировать, так как нагретая вода проходит через байпас.

Байпас также потребуется и при установке батареи с терморегулятором.

Заключение по теме

Процесс монтажа батарей отопления, если следовать изложенной в статье инструкции, не должен вызвать дополнительных вопросов. При должной подготовке, соблюдении последовательности выполнения работ и ответственному отношению, система эффективно прослужит несколько десятилетий.

Видео по теме:

Один из этапов монтажа отопительной системы в квартире или частном доме – установка батарей отопления с подключением к магистралям. Указанную операцию лучше выполнять перед прокладкой труб, так проще сделать аккуратные радиаторные подводки. Остальные нюансы монтажных работ мы раскроем в подробной инструкции, как правильно установить радиатор отопления своими руками.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. Как выбирать обогреватели, детально рассказывается в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80—90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80—100%. Упрощенные способы расчета мощности описываются в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.
3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10—20% в зависимости от давления, создаваемого циркуляционным насосом.
4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

4 вида радиаторной арматуры

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

Как правильно устанавливать радиаторную арматуру:

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30—40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 ручной воздухоотводчик (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7—10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.
3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.


Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. Спустите воздух из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Заключение

Для установки радиаторов отопления своими руками не нужно проходить какое-то специальное обучение либо иметь профильное образование. Достаточно запомнить нюансы монтажа, посмотреть несколько видео от опытных мастеров и можно приступать к работе. Единственное предостережение: батареи следует крепить надежно, особенно чугунные. Просадка или обрыв кронштейна приведет к вытеканию теплоносителя, иногда довольно горячего 😊.

<index>Установка радиатора управления

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Варианты подключения радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Рекомендуем к прочтению:Стоимость установки радиатора отопления и правила монтажа

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Рекомендуем к прочтению:Установка радиаторов отопления

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

</index>

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

• В нише;
• Под окном;
• На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

Содержание статьиСкрыть1Виды систем отопления1.1Последовательное подключение1.2Однотрубная система1.3Двухтрубная система1.4Коллекторная (параллельная) система2Правильная установка радиаторов отопления в нише3Как правильно установить батарею под окном4Установка радиатора на стене5Эксперт отвечает на ваши вопросы6Общие правила установки для всех типов размещения

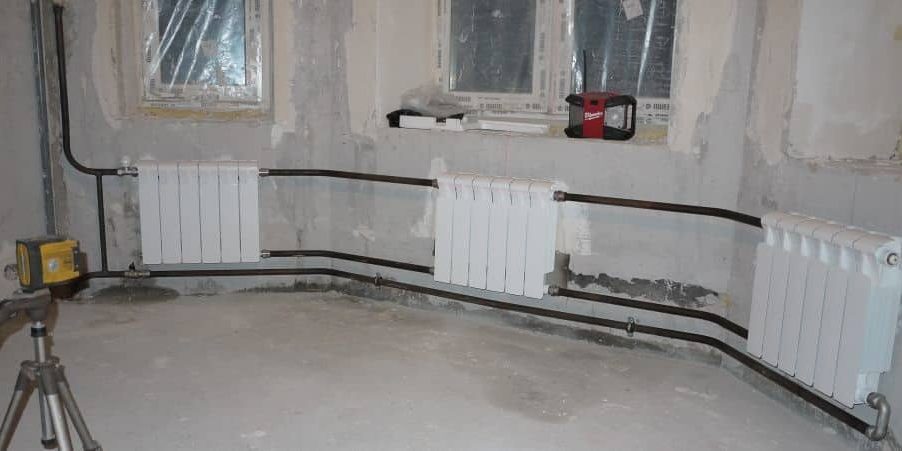

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Читайте также:Когда лучше устанавливать кондиционер: экспертное мнение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

• Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
• Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Читайте также:Подключение радиатора отопления к однотрубной системе

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

ВажноЕсли радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Читайте также:Установка наружного блока теплового насоса правильно и с умом

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

• Расстояние до стены не менее 3-5 см.
• Расстояние от пола до радиатора – 5-10 см.

ВажноПеред тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Читайте также:Течь алюминиевого радиатора отопления: как устранить своими руками

Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

Loading… </figcaption>Используемые источники:

• http://spetsotoplenie.ru/radiatory-otopleniya/ustanovka-radiatorov-otopleniya/pravilnyj-montazh-radiatora-otopleniya-pri-raznyh-shemah-podklyucheniya.html
• https://profiteplo.com/radiatory/142-ustanovka-radiatorov-otopleniya-svoimi-rukami.html
• https://otivent.com/ustanovka-batarej-otoplenija
• https://otoplenie-doma.org/pravila-ustanovki-radiatorov-otopleniya.html
• https://vteple.xyz/pravilnaya-ustanovka-radiatorov-otopleniya/
