Расширительный бак для водоснабжения: выбор, устройство, установка и подключение

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. О преимуществах применения гидроаккумулятора далее мы и расскажем.

Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

• камеры для воды;
• диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
• гнезда с клапаном;
• патрубка подсоединения к системе.

Гидробаки с мембраной баллонного типа состоят из:

• камеры для воды;
• баллона мембраны, который закреплен на входе около входного патрубка;
• гнезда с клапаном; газовой камеры;
• патрубка подсоединения к системе.

Гидробаки предназначены для:

• холодного водоснабжения;
• горячего водоснабжения;
• системы отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Горизонтальные гидробаки чаще всего используют в насосных станциях с наружными насосами. В таком случае насос устанавливается на бак, что прилично экономит место.

Гидроаккумулятор с мембраной имеет больший срок службы, чем гидробак из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?

• Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
• При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
• Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.

Таким образом, гидроаккумулятор выполняет следующие функции:

• сглаживающую – помогает избежать гидроудары;
• поддерживающую – совместно с реле поддерживается стабильное давление воды;
• защитную – защищает насос от постоянных включений, а также в отсутствие электрической энергии, за счет небольших запасов воды.

В одной половине гидробака – сжатый воздух, находящийся под давлением 1,5 атм. Вторая часть гидроаккумулятора наполняется водой. Объем давления неизменен и на размеры емкости никак не влияет.

Самый простой прибор, который помогает измерять давление, манометр. Подключается манометр к гидроаккумулятору при помощи штуцера.

Если при проверке выявлено, что давление в гидробаке упало, то его легко увеличить до необходимого уровня при помощи велосипедного насоса через ниппель, который расположен наверху оборудования. А для того чтобы уменьшить давление, необходимо отогнуть клапан ниппеля и выпустить воздух.

При проведении данных действий необходимо следить за параметрами на манометре.

Нормальное давление в гидроаккумуляторе составляет от 1,4 до 2,8 атм. Давление в системе должно превышать давления бака на 0,1 атм. Если Вам необходимо высчитать самостоятельно, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Давление в гидробаке = (Максимальная высота точки разбора +6) / 10

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место.

Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера.

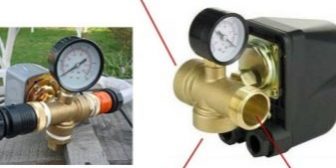

5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.

Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.

Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

• Опускаем насос в скважину;
• Необходимо закрепить страховочный трос, который удерживает насос;
• Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
• Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

• Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
• Открывается крышка реле и включается насос для заполнения системы водой.
• После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
• Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
• Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
• Все настройки должны проводиться при выключенном насосном оборудовании.
• После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

• Погружной насос перекачивает воду из скважины в гидробак;
• По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
• Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
• И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

Схема подключения нескольких гидроаккумуляторов к погружному насосу

Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.

Подключаются второй и последующие баки просто, при помощи вкрученного тройника. К одному входу подключается насос (пятивыводной штуцер), а к другому новый гидробак.

При подключении нескольких гидроаккумуляторов не требуется перенастраивать систему.

Также наибольшее количество гидробаков продлит срок службы Вашего насоса, т.к. его придется включать реже.

Любая линия для снабжения частного дома водой состоит из приборов, автоматизирующих процесс ее работы. Одним из основных ее узлов является накопительный бак, при установке которого своими руками важно знать, как выглядит схема подключения гидроаккумулятора к насосу и системе водоснабжения.

Помимо правильного подключения, гидробак необходимо точно отрегулировать, создав внутри оптимальное давление при работе в индивидуальной системе водозабора. Для выполнения данной работы необходим сантехнический инструмент и соблюдение технологии при регулировочных работах.

Зачем нужен гидробак

Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:

• Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
• Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
• Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
• Подключение гидроаккумулятора к системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.

Рис. 1 Гидроаккумуляторы для водопроводных магистралей

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

При приобретении гидробака следует знать, что его полезный объем при накоплении жидкости составляет не более 30% от общего.

Рис. 2 Конструкция гидробака

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Читайте также:  Система водоснабжения частного дома: какие элементы входят, что нужно покупать

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Читайте также:  Как увеличить давление воды в частном доме: возможные проблемы и их решения

Рис. 8 Гидробак в блоке частотного управления насосами

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой. Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности.

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

<index>

Расширительный бак для водоснабжения применяют для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей жидкости. Работа гидробаков протекает автономно на основании полученных данных о состоянии системы и не требует наличия насосов, компрессора или подключения к электросети.

Расширительный бак.

Характеристика закрытых расширительных баков

Расширительные емкости – это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте – это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой – вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи – воздух.

Баки для бытового использования поставляются в торговую сеть размером от 8 до 150 л. Модели от 50 л снабжаются опорными стойками, штуцером для подключения дополнительных устройств и манометром для измерения давления.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор – это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры – воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа – это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

• подачи холодной воды;
• горячего водоснабжения;
• отопления;
• водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

1. Натуральная резина – предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
2. Бутил-каучуковая диафрагма – работает в пределах 0…+120°С.
3. EPDM – синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости – до 12 бар.
4. SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения – до 15 бар, +1…+100°С.

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

После этого необходимо воспользоваться таблицей из международного способа расчета UNI 9182, подставить суммарный коэффициент и выбрать резервуар нужного размера.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

• до 3 потребителей – расширительный бак до 24 л;
• до 8 точек – 50 л;
• свыше 10 приборов – 100 л.

Горизонтальная и вертикальная ориентация

Какой ориентации приобрести гидробак, зависит от размера емкости и свободного места в квартире. В стандартном варианте резервуары объемом до 50 л выпускают с возможностью монтажа прибора на стены помещения и с вертикальным расположением корпуса.

Гидроаккумуляторы большей вместимости предусматривают несколько способов установки. Они могут быть как вертикальной, так и горизонтальной ориентации. В зависимости от комплектации приборы могут поставляться в составе насосной станции или в виде отдельного агрегата для автономных систем.

Схемы подключения гидробаков

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.

• подающим, спускным и отводящим патрубками;
• манометром;
• предохранительным клапаном;
• датчиком уровня;
• ниппелем – устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

1. Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
2. Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
3. Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
4. Нижняя граница запуска оборудования настраивается малым креплением.
5. Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

1. После установки агрегата. Регулировка значений согласно техническим нормам региона.
2. Слабый напор в системе.
3. Бак не наполняется.
4. Замена мембраны на новую.
5. Ремонт магистрали.
6. В воздушной камере превышены рекомендуемые значения, основания – показания манометра.
7. Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.

Правила обслуживания гидробака

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

1. Проверять давление в воздушной камере.
2. Проводить внешний осмотр корпуса установки.
3. Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
4. Инспектировать герметичность трубопроводов и работу запорной арматуры.

Монтаж гидробака открытого типа

Расширительные емкости открытого типа – это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.

Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.

Использование расширительных баков в системе водоснабжения квартиры позволяет получить контролируемую подачу воды с постоянным давлением, обеспечивающим стабильную безаварийную работу сантехнического оборудования.

</index>

Традиционно гидроаккумуляторы пользуются спросом в частном секторе и в населённых пунктах с проблемным водоснабжением. Данное устройство позволяет сделать любую систему водоснабжения более эффективной. Монтаж и эксплуатация гидроаккумулятора – это несложное дело, но, как и везде – здесь есть свои нюансы, в которых следует разобраться подробнее.

Назначение

Данное устройство позволяет снизить нагрузку на водяной насос: при закачке из скважины, колодца или иной ёмкости часть воды попадает в резервуар гидроаккумулятора. Таким образом, вода из резервуара будет использована в первую очередь, а насос включится снова только при опустевшем резервуаре. В общих чертах, гидроаккумулятор позволяет снизить количество включений и выключений водяного насоса. А также данное устройство минимизирует вероятность гидроударов, что увеличивает срок безремонтной эксплуатации всей системы водоснабжения. В отопительных системах гидроаккумулятор используется в качестве «расширительного бака»: излишек нагретой воды уходит в ёмкость гидробака, снижая общее давление в системе.

Подключить гидроаккумулятор своими руками, например, проходной или глубинный, совсем несложно, если учитывать рекомендации специалистов.

Устройство, принцип работы и виды

Вне зависимости от бренда, конфигурации и целевого назначения практически все гидроаккумуляторы имеют схожую конструкцию, включая следующие элементы:

• корпус на стойке (ножки или арматурные «башмачки»);
• мембрана или каучуковая «груша» для нагнетания давления, которая расположена внутри корпуса;
• ниппели для подачи воздуха, которые комплектуются защитными крышками.

По типу расположения корпуса (конфигурации) гидроаккумуляторы могут быть следующими:

• горизонтальные модели используют для подключения к наружным насосам;
• вертикальные модели, как правило, подключаются к системе водоснабжения с погружными насосами.

В зависимости от типа назначения различные модели гидроаккумуляторов могут иметь такие дополнительные элементы конструкции, как:

• для стравливания избыточного воздуха горизонтальные модели комплектуются специальными кранами;
• гидроаккумуляторы для питьевой воды оснащены грушами из химически нейтрального каучука, что позволяет не придавать накопленной воде неприятный привкус;
• корпуса для систем отопления используются в качестве «расширительных баков» и исполняют важную роль в регулировании давления.

Конфигурация гидроаккумулятора определяется исходя из соображений экономии пространства, целевого назначения, локальных особенностей водоснабжения.

Критерии выбора

Для долгосрочной эксплуатации специалисты рекомендуют приобретать модели с грушей. Мембранные гидроаккумуляторы более подвержены коррозии, так как мембрана не способна изолировать стенки корпуса от воздействия воды. Однако для моделей с грушей ремонт более сложен, чем для мембранных аналогов. Выбирая накопитель, также нужно учитывать и будущий расход воды.

Если количество постоянно проживающих в доме или квартире составляет не более трёх человек, сантехнических приборов – минимум, то вполне хватит ёмкости на 24 литра.

Если пользователей будет больше, то и гидроаккумулятор требуется соответствующий. Перед установкой необходимо учесть следующее:

• количество пользователей;
• количество водоразборных точек;
• количество бытовых сантехнических приборов;
• наличие нагревательных элементов.

Если предварительные расчёты не оказались окончательными, например, в семье появился ещё один человек или увеличилось количество сантехнических приборов, лучшим выходом станет установка бака большего объёма или установка дополнительного бака.

Обе процедуры обладают примерно одинаковой сложностью и сопоставимыми затратами на оборудование.

Установка: варианты и схемы подсоединения

В зависимости от внутренних особенностей водопроводной системы способы установки могут различаться. Стоит рассмотреть наиболее востребованные варианты.

Подключение к насосной станции

В данном случае работы по подключению гидроаккумулятора к автономной системе водоснабжения осуществляются одновременно с установкой автоматики и переходников. Наиболее общие случаи монтажа предполагают наличие следующих комплектующих:

• манометра;
• пятивходного штуцера;
• коммутирующего гидравлического реле (реле давления).

Если для забора воды используется погружной насос, скважинная обвязка должна комплектоваться обратным клапаном и реле сухого входа. Если для подкачки воды применяется более простой – поверхностный центробежный насос, дешевле и целесообразнее покупать насосную станцию в сборе, а не монтировать отдельные элементы. Второй вариант предпочтительнее для тех, у кого мало опыта, но есть желание устанавливать насос самостоятельно.

Два гидробака к одному насосу

Подключение двух (и более) гидробаков – это распространённая проблема для людей, столкнувшихся с вынужденным увеличением водопотребления. Если объём одного бака оказался слишком мал, монтаж дополнительного гидроаккумулятора – это дело несильно обременительное.

Установить дополнительные элементы можно параллельно действующей системе: достаточно использовать ещё один переходный штуцер, гибкий шланг или водопроводную трубу. Система с двумя (и более) баками – это и рациональное решение, и отличная подстраховка. Если в одном из баков выйдет из строя мембрана, то всё равно можно будет использовать насос, но не в интенсивном режиме. Такая система предоставит достаточно времени для замены несправного узла.

К погружному

Можно догадаться, что речь идёт о насосе, который погружён в водоносный горизонт скважины или колодца. Для бесперебойного водоснабжения такую систему необходимо оборудовать обратным клапаном: данное устройство не позволит выкачанной воде после использования вернуться в забой скважины. Соответственно, насос не будет работать вхолостую и прослужит гораздо дольше.

Обратный клапан в большинстве случаев уже установлен на насос, дополнительный монтаж может понадобиться в процессе ремонта. Чтобы не остаться без воды на неопределённое время, рекомендуется приобретать насос с запасным клапаном, который продаётся отдельно либо поставляется вместе с насосом.

Ещё один важный момент – это качество напорного трубопровода: так как труба залегает на довольно большую глубину, возможную поломку можно заметить не сразу.

Первый признак проблем с трубопроводом – это резкое падение давления, гидроаккумулятор дольше набирает воду, со временем этот промежуток может увеличиться.

Поверхностному

У подключения гидроаккумулятора к системе с внешним центробежным насосом также есть свои нюансы, а именно:

• первым делом нужно проверить внутреннее давление бака: оно не должно превышать отметку 1 бар;
• для подготовки к подключению понадобится пятивыводный штуцер. Эта маленькая, но очень важная деталь объединяет сам гидроаккумулятор, трубопровод, реле давления, манометр и внешний насос. Перед непосредственным процессом установки необходимо запастись герметизирующими материалами (герметик или сантехническая лента);
• чтобы присоединить штуцер к бачку, следует использовать жёсткий шланг или фланец с пропускным клапаном;

• после установки бачка стоит монтировать остальные элементы: манометр, реле, водопровод, ведущий к насосному агрегату;
• перед началом эксплуатации следует провести серию циклов включения и выключения, чтобы выявить возможные протечки;
• если что-то пошло не так, нужно выяснить причину неполадки и при необходимости повторить весь цикл установки заново.

К водонагревателю

Гидроаккумулятор в системе с накопительным водонагревателем исполняет функцию расширительного бака. Вода в процессе нагревания увеличивается в объёме, что также увеличивает нагрузку на водопровод. Так как в замкнутом пространстве повышается давления, то процесс может стать очень критическим, при этом снижение температуры является недопустимым. Возникает необходимость куда-нибудь перенести это избыточное давление. Здесь на помощь и приходит гидроаккумулятор. Излишек нагретой воды будет уходить в гидробак, что позволит нормализовать давление в системе. Далее, воду из расширительного бака можно использовать для бытовых целей.

Настройка реле

Чтобы понимать принцип работы реле давления на гидроаккумуляторе, не нужно обладать специальными знаниями – всё довольно просто. Вплоть до полного заполнения в бак с мембраной (или грушей) подаётся вода под напором, что вызывает рост давления в системе. Когда оно становится максимальным, срабатывает реле и подача воды прекращается. По мере эксплуатации давление начинает падать, а по достижении минимального порога снова срабатывает реле и активизируется подача воды. Вышеописанный цикл повторяется до тех пор, пока система находится в исправном состоянии.

Многие люди ошибочно представляют себе процесс монтажа реле чем-то заоблачно сложным. На самом деле это далеко не так. Любой владелец жилья в частном секторе, у которого в распоряжении есть колодец или артезианская скважина, вполне может справиться с этой задачей самостоятельно. Главное – отнестись к этому с умом и терпением. В конце концов, водоснабжение частного дома – это жизненно важная вещь.

Стоит понимать, что реле – это «промежуточное звено» между водопроводной системой и системой электроснабжения. Очевидно, что на данном приборе лежит огромная ответственность. По этой причине ко всем нюансам (а их не так уж и много) стоит отнестись с максимально возможным вниманием. Чтобы обезопасить систему, рекомендуется выделить отдельную линию электропитания. Для подключения стоит использовать двухжильный медный кабель. Провода необходимо заземлять и хорошо изолировать: речь идёт о взаимодействии тока и воды, а это сочетание для человека всегда опасно.

Проводку необходимо соединить с контактной колодкой через перфорации на корпусе. Далее, согласно инструкции, следует соединить фазу, нулевой провод и заземление с соответствующими клеммами. Нужно быть внимательным и осторожным, весь процесс монтажа реле должен происходить в обесточенной среде. Необходимо позаботиться об этом заранее. Ни в коем случае не стоит пренебрегать элементарными правилами техники безопасности.

Для регулировки реле давления на гидроаккумуляторе потребуется качественный, высокоточный манометр, способный в точности до десятой доли бар измерить давление. Чем точнее манометр, тем быстрее произойдёт настройка. Чтобы избежать ошибок в дальнейшей работе, необходимо придерживаться следующей последовательности действий:

• необходимо включить систему, фиксировать показатели манометра в циклах включения и выключения реле. На данном этапе можно и нужно выявить неисправности манометра;
• следует произвести настройку пружины нижнего уровня давления (она самая большая). Для подгонки стоит использовать обыкновенный гаечный ключ нужного размера (лучше всего иметь разводной);
• нужно протестировать выставленный уровень. Если что-то пошло не так, повторить предыдущий шаг;
• далее, следует подкрутить гайку пружины верхнего уровня давления (она меньшего размера);
• необходимо провести полное тестирование работы системы. Если выявлены какие-либо недочёты, то повторить весь цикл настройки заново.

Расширительный бак: обвязка

Как уже говорилось выше, в отопительной системе расширительный бак выполняет ограничительную функцию: забирает излишек нагретой воды, чтобы снизить давление в системе. Обвязкой же принято называть технологический узел, соединяющий котёл с остальными приборами отопления. Вроде бы всё просто: котёл отдаёт тепло воде, трубопровод транспортирует нагретую воду по всей системе, отопление работает.

Но помимо выработки тепла, необходимо обеспечить стабильность работы всей системы. Для этого необходимо выполнить следующее:

• обеспечить условия циркуляции тепла;
• создать условия для снижения избыточного расширения при помощи расширительного бака;
• обеспечить качественную работу системы путём правильного подбора приборов учёта давления;
• не допустить попадание воздуха в грушу через мембрану (избыточное давление воздуха нужно стравливать);
• предотвратить механические повреждения расширительного бака;
• не допустить загрязнений, осадков, образования взвеси.

Разгрузить расширительный бак поможет подключение нескольких выводов отопления, работающих в разном температурном режиме, например, батареи и системы «тёплый пол».

На заметку: Накопление тепла – это процесс взаимодействия системы водоснабжения и системы электроснабжения.

В некоторых городах России действуют так называемые тарифы на электричество. Среди них есть и выгодные ночные тарифы. Если есть возможность использовать «ночной» тариф, то тепло лучше всего накапливать ночью, а использовать его днём, когда киловатт за час обходится дороже.

О том, как устроен гидроаккумулятор, смотрите далее.

Используемые источники:

• https://iseptick.ru/vodoprovod/gidroakkumulyator/podklyuchenie-gidroakkumulyatora-k-pogruzhnomu-nasosu.html
• https://montagtrub.ru/shema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/
• https://vodasovet.ru/vodoprovod/rasshiritelnyj-bak
• https://stroy-podskazka.ru/vodosnabzhenie/gidroakkumulyator/shema-podklyucheniya/
