Расход газового конвектора: нюансы расчета

Содержание

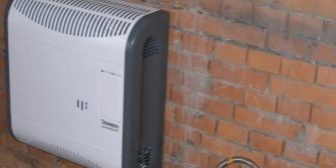

Конвектор на баллонном газе — автономный отопительный прибор, хорошо подходящий для использования в индивидуальном жилье. Его можно установить в качестве резервного источника тепла на случай отключения основной системы или применять для периодического обогрева помещения. Расход газового конвектора для дачи невелик – даже одного баллона может хватить на все лето. В городской квартире установка такого прибора возможна только при согласовании с коммунальными службами. Но это вовсе не умаляет достоинств отопительного оборудования, работающего на пропане.

Получить полное представление о работе газовых конвекторов поможет подробный обзор моделей от производителей из России и других стран. Кроме того, стоит заранее изучить схему подключения, учесть необходимость в создании дополнительной системы вентиляции для отвода отработанных газов. При правильном монтаже газобаллонные конвекторы не доставляют хлопот в процессе эксплуатации, позволяют без труда обогревать помещения различной площади — от жилых домов до производственных цехов.

Принцип работы

Основной принцип работы газового конвектора на баллонном топливе — это процесс естественного теплообмена, при котором нагретый воздух поднимается, а холодный опускается к поверхности пола. Непрерывность этого перемещения позволяет поддерживать заданную температуру в помещении. Кроме того, помимо естественной конвекции, может дополнительно использоваться искусственное нагнетание воздушных масс. В этом случае теплообмен ускоряется, воздух нагревается быстрее.

По сути, весь процесс работы оборудования сводится к следующим моментам.

• Газ поступает к горелке.
• В технологические отверстия на корпусе — воздухозаборники — поступает холодный воздух.
• Проходя через прибор, воздушные массы нагреваются, поступают в пространство комнаты, поднимаются и циркулируют дальше.
• Продукты горения отводятся по коаксиальному дымоходу за пределы помещения.

Газовые конвекторы с баллонным подключением не требуют доступа к магистральным коммуникациям. В этом случае основным источником поступления топлива в камеру сгорания становится резервуар, в котором под давлением находится закачанный пропан. Помимо обычных баллонов, могут применяться варианты со сжиженным газом — в этом случае продолжительность работы прибора на одной заправке увеличится в 2-3 раза.

Модели газовых конвекторов могут иметь настенный или напольный тип крепления. Первая группа приборов монтируется на жесткое соединение к поверхности стен в вертикальном положении, не перемещаясь в процессе эксплуатации. Напольные приборы могут бывают мобильные, снабженные роликами для перемещения, или стационарные.

В конструкции газового конвектора с баллонным типом топлива присутствуют следующие компоненты:

• горелка с запалом, используемая для сгорания топлива в закрытой камере;
• теплообменный элемент;
• газоуловитель и труба дымохода;
• термореле для поддержания заданного температурного режима;
• автоматика, отключающая подачу топлива в случае неисправности прибора;
• корпус с технологическими отверстиями для обеспечения процессов теплообмена.

Опционно устанавливается вентилятор для нагнетания воздуха. Кроме того, внутри техники мобильного типа можно найти отсек для установки газового баллона определенного размера. В «домашних» стационарных конвекторах используется подключение через гибкие шланги для газа с выносом баллона в специальный уличный шкаф, как требуют правила пожарной безопасности.

Плюсы и минусы

Среди очевидных плюсов выбора конвекторов на баллонном газе для дачи или обогрева дома можно отметить следующие моменты.

• Полная автономность отопления. Не требуется подключение газовой магистрали, прокладка труб, закачивание воды в систему. Прибор успешно работает только на топливе, поступающем из баллона.
• Использование конвекции. Она обеспечивает максимально быстрый нагрев воздуха, дает возможность оперативно повысить температуру даже в очень холодном помещении.
• Автоматизация работы отопительной системы. При выборе конвектора с термостатом можно поддерживать заданный температурный режим в помещении, практически не заботясь об обслуживании системы.
• Закрытый тип камеры сгорания. При горении не сжигается кислород.
• Современный дизайн. Отопительные приборы от ведущих производителей гармонично вписываются в оформление интерьера загородного дома или коттеджа.
• Высокая скорость монтажа. Необязательно получать согласование газовых служб, достаточно обеспечить герметичность соединения.
• КПД аппарата выше 90%. Это птимальный вариант для обогрева помещений малой и средней площади, смежных комнат и площадей общего назначения.
• Минимальные затраты на развертывание отопительной системы.

Минусы тоже есть. Точно рассчитать расход топлива достаточно сложно, поэтому используются нормативные расчеты, при которых прибор мощностью от 2 до 5 кВт ориентировочно потребляет 0,13-0,29 куб. м топлива в час. При этом показатели возрастают в 2 раза при прогреве холодного помещения и снижаются на 30% при работе в поддерживающем режиме.

Еще один весомый недостаток — необходимость в регулярном пополнении запасов газа. Такую систему невозможно легализовать в городской квартире — получить разрешение на эксплуатацию подобной системы в многоквартирном доме не получится. Кроме того, одного конвектора точно не хватит для обогрева всего дома. В среднем, один прибор рассчитан на 20-50 кв. м площади.

Необходимость устройства отверстий в стене, создания системы дымохода тоже можно отнести к минусам. Эта работа трудоемкая, и требует определенных навыков.

Производители

Среди производителей конвекторов на баллонном газе есть бренды из России и известные зарубежные фирмы. Среди наиболее известных фирм можно отметить несколько.

Alpine Air

Турецкий бренд, широко известный в странах Европы и Азии. Именно его оборудование сегодня считается наиболее надежным и безопасным в эксплуатации. Во всех моделях используются чугунные теплообменники, есть встроенные терморегуляторы. Газовая арматура и горелка производятся в Италии, на эксплуатацию техники дается гарантия в 50 лет. Среди популярных моделей лидирует Alpine Air NGS-50F.

Akor

Российский производитель газовых конвекторов, выпускающий универсальные модели, пригодные для работы и с магистральным газом, и баллонным (при установке сменных форсунок). В оборудовании используется естественная конвекция, монтируется коаксиальная труба для отвода отработанного газа, есть встроенный термостат для контроля за нагревом воздуха в помещении.

Hosseven

Еще один турецкий бренд, пользующийся высокой популярностью. В его комплектацию включен прочный чугунный теплообменник, итальянская газовая арматура, в наличии принудительная система вентиляции. Возможна работа на сжиженном баллонном топливе или через магистральное подключение. Среди популярных моделей — Hosseven GDU-5 DK, HDU-3 DK, HP-3.

Karma

Чешский производитель, обеспечивающий европейское качество своей продукции. В ассортименте бренда есть модели, способные обогревать от 50 до 100 кв. м площади. Комплектующие для горелки и арматура итальянские, оформление моделей лаконичное и довольно современное, теплообменник стальной, что несколько снижает эффективность оборудования в сравнении с аналогами.

Aton

Российский производитель с широким ассортиментом продукции. Бренд выпускает напольные конвекторы на баллонном газе, самая популярная модель Vektor АОГК-3. В комплектацию включена итальянская горелка, стальной эмалированный теплообменник с повышенной коррозионной стойкостью. Встроенная автоматика обеспечивает полную защиту пламени даже при сквозняке или порыве ветра.

FEG

Венгерский производитель газовых конвекторов, его заводы входят в один холдинг с чешской Karma. Один из лидеров европейского рынка, вся продукция проходит сертификацию по ISO 9001. В конвекторах используются новейшие технологии, позволяющие повысить их безопасность для окружающей среды. Среди популярных серий — Zeus.

Схема подключения

Подключение конвектора на баллонном газе начинается с правильного выбора места для его монтажа. И напольные, и настенные варианты размещаются как можно ближе к точке ввода газовой гибкой подводки в дом. При формировании отверстия под шланг стоит учитывать расположение входного отверстия на самом приборе. Выше располагается воздухообменный коаксиальный дымоход, прокладываемый в стене дома в горизонтальной плоскости. Чем мощнее оборудование, тем больше должен быть диаметр этой трубы.

Все отверстия проделываются при помощи перфоратора. Диаметр определяется показателями патрубков, которые установлены в самом отопителе. После того, как будут протянуты коммуникационные линии, оборудование соединяется с вытяжной трубой. Все стыковочные узлы герметизируются сантехническим силиконом

Фиксация отопительного прибора производится при помощи дюбелей и саморезов, ввинчиваемых в поверхность стен. Зазоры, щели вокруг технологических отверстий герметизируются при помощи монтажной пены. Это позволит предотвратить попадание холодного воздуха с улицы в помещение, поможет избежать образования конденсата.

Подключение к источнику подачи топлива рекомендуется доверить специалистам. Обращение с газовыми баллонами требует осторожности. Проложенную гибкую подводку необходимо зафиксировать на стене при помощи клипс, расстояние между клипсами 1 м. Соединение конвектора со шлангом выполняется через специальные фитинги.

Работа должна выполняться без спешки, с контролем надежности создаваемого соединения. После завершения монтажа стыковочные узлы покрываются силиконовым составом.

Советы по эксплуатации

При эксплуатации газовых конвекторов с баллонным подключением необходимо следить за концентрацией угарного газа в помещении. Особенно важно это в случае использования моделей автономного типа, не имеющих отдельного дымохода. Их не рекомендуется использовать в помещениях площадью менее 60 кв. м, а также в жилых зданиях из-за сложностей с обеспечением пожарной безопасности и выбросами продуктов сгорания прямо в атмосферу. Если использовать прибор все же необходимо, нужно позаботиться об обеспечении постоянного притока свежего воздуха.

Для конвекторов на баллоном газе с дымоходом большое значение имеет правильный монтаж. Чтобы оборудование работало в штатном режиме, ему необходима герметизация всех стыковочных узлов. В обязательном порядке проводится и тестовый пуск. Он проводится по следующей схеме.

1. Стыковочные узлы системы по всей ее длине покрываются вспененным мыльным раствором.
2. Открывается кран, отвечающий за подачу топлива. Появление пузырей на стыках говорит о том, что соединение не герметично – есть утечка. Если она выявлена, нарушение нужно устранить. При отсутствии признаков выхода газа в атмосферу можно переходить к следующему этапу.
3. Включается конвектор. При первом пуске нужно зафиксировать кнопку на 60 секунд, а потом дождаться попадания газа в камеру сгорания.
4. Зажигается горелка. Можно приступить к настройке работы прибора, отрегулировав при этом желаемые параметры.

Слабоуловимый запах гари в первые часы использования прибора является нормой. Для его устранения будет достаточно усилить воздухообмен в помещении простым открытием форточки. При сохранении неприятного запаха более 2 дней нужно обязательно обратиться в сервисную службу.

Стоит учесть, что встроенная автоматика в конвекторах может требовать дополнительного подключения к электросети. При выходе блока управления из строя из-за отсутствия электричества прибор тоже выключится.

О газовом конвекторе смотрите в следующем видео.

В связи с постоянным ростом цен на коммунальные услуги и средства обогрева помещений, все более важной становится проблема поиска рациональной разновидности автономного отопления. Разработаны и успешно применяются самые разные системы, имеющие свои отличительные черты, достоинства и недостатки. Одной из наиболее перспективных систем являются газовые конвекторы. Попробуем разобраться, в каких случаях рекомендуется их установка, какими бывают подобные устройства и как они работают.

Когда и почему эффективно использование газовых конвекторов?

Газовые конвекторы отличаются низким ресурсопотреблением, однако не в состоянии развить должную мощность для обогрева крупных помещений. Поэтому сферой их применения стали небольшие частные дома на одну-две жилых комнаты, дачи, гаражи и временные постройки. В таких условиях отопительный газовый конвектор обеспечивает следующие преимущества:

• компактность, относительная дешевизна и удобство монтажа оборудования;
• отсутствие необходимости разработки и согласования проектной документации;
• автономность в случае питания конвектора из газовых баллонов;
• высокий КПД (до 90% в устройствах промышленного производства и до 80% в самодельных конвекторах);
• стойкость к низким температурам, отсутствие «эффекта промерзания»;
• использование атмосферного кислорода, а не находящегося внутри помещения;
• универсальность топлива, то есть возможность перехода с метана на пропан путем замены форсунок.

Среди недостатков системы наиболее существенными являются серьезные потери КПД при отоплении крупных помещений и увеличение времени их прогрева.

Вторая проблема отчасти устраняется установкой конвекторов с принудительной циркуляцией, то есть оборудованных нагнетающим вентилятором, однако в домах на три и более комнаты рациональность такого решения весьма сомнительна.

Еще одна проблема, которая может возникнуть при попытке переоборудовать квартиру под конвекторное отопление – запрет муниципальной службы газа, вызванный потенциальной опасностью устройства для соседей. Поэтому жителям многоквартирных домов необходимо заранее согласовывать подобные работы.

Классификация газовых отопительных систем

Газовые отопительные системы классифицируют по нескольким признакам. Самой распространенной и очевидной является классификация по конфигурации устройств, то есть способу их установки. Она включает две группы:

1. Настенные конвекторы – жестко монтируются на стену помещения и сообщаются с атмосферным воздухом через технологическое отверстие, забирая кислород и выбрасывая наружу продукты горения.
2. Напольные – не имеют жесткой фиксации, с внешней средой сообщаются, как правило, посредством гибких трубок.

Функциональной разницы у этих видов нет, а при выборе между ними ориентироваться стоит лишь на личные предпочтения и ценовую политику поставщиков. Более важной с точки зрения эффективности системы и удобства ее эксплуатации является классификация по виду используемого топлива.

Регламентированы следующие группы устройств:

1. Магистральные газовые конвекторы на природном газе. Природный метан забирается из коммунального газопровода, подключение к которому может осуществляться лишь уполномоченными органами. Преимущество топлива – доступность, бесперебойность поставки, относительно высокое качество.
2. Газовый конвектор на баллонном газе отзывы характеризуют как наиболее эффективный в загородных условиях. Топливо для него по-прежнему относительно дешево, находится под высоким давлением, однако быстро расходуется ввиду малой емкости баллона.
3. Газовый конвектор на сжиженном газе. Сжиженный метан или пропан получается путем резкого понижения температуры вещества и стоит несколько дороже, чем сжатый. Баллон с газом такого типа вмещает в 2-3 раза больше топлива.

Подробный обзор возможных схем подключения радиаторов отопления в частном доме.

Выбираем качественный электрический масляный радиатор отопления — советы эксперта.

Вечная классика — ленинградская система отопления: схема подключения, плюсы и минусы.

Третий критерий классификации учитывает особенности распространения сгенерированного тепла, которых всего два:

1. Конвектор газовый с вентилятором – система принудительной циркуляции, обеспечивающая более быстрый и равномерный теплообмен, однако шумная и более ресурсоемкая.
2. Без вентилятора – система естественного теплообмена, действие которой основано на природном свойстве теплого воздуха подниматься вверх, вытесняя холодные массы.

Помимо указанных факторов, при выборе или проектировании конвектора важно учитывать материал изготовления деталей и механизмов, мощность устройства и те его параметры, которые обеспечат оптимальный баланс эффективности и экономичности работы оборудования.

Принцип работы

Несмотря на кажущееся разнообразие технологических типов отопительных систем, их устройство и принцип работы практически идентичны. Так, в конструкции любого конвекторного устройства имеются следующие компоненты:

• газовая горелка с запальником, обеспечивающая воспламенение и стабильное сжигание топлива;
• теплообменник, прогревающий движущийся воздух и, как правило, ребристый – для увеличения площади рабочей поверхности;
• система улавливания и устранения (выброса во внешнюю среду) продуктов горения;
• термостат, выполняющий роль температурного клапана – его главная функция заключается в поддержании заданной температуры;
• контрольная автоматика, деактивирующая систему в случае возникновения поломок и сбоев;
• корпус, который служит основой для размещения основных компонентов, а также защитным механизмом, предотвращающим их взаимодействие с внутренней средой помещения.

Работа всех рассмотренных элементов возможна только в тесном взаимодействии друг с другом. Для того чтобы убедится в этом, рассмотрим динамику процессов, протекающих в системе во время ее функционирования.

Конвекторы настенные газовые имеют следующий рабочий цикл:

• Газ, поступающий из магистрали или присоединенного баллона в горелку, воспламеняется запальным устройством и сгорает, нагревая теплообменник.
• Поток холодного воздуха, который обычно забирается снизу, проходит через теплообменник, где нагревается. Далее воздух поступает либо сразу к выпускному окну, либо в камеру вентилятора, нагнетающего его в помещение.

• Вытяжной коллектор, обычно оснащенный электромотором принудительной вытяжки, улавливает продукты сжигания топлива и выводит их наружу через коаксиальный (двухстенный) патрубок. Тем же путем внутрь поступает атмосферный воздух, кислород которого необходим для поддержания горения.

Это общие принципы, а которых базируется работа любого газового конвектора. Более подробно о нюансах функционирования конкретных элементов и их внутреннем устройстве будет рассказано в следующем разделе.

Схема внутреннего устройства и материалы

Как было сказано выше, основная задача отопительной системы – прогрев воздуха – решается теплообменником. Поэтому выбор его конфигурации, размера и материала изготовления должен осуществляться особенно тщательно. В первых двух пунктах (конфигурации и размере) существует единство мнений.

Так, наиболее эффективным признается S-образное положение трубок в ребристом радиаторе, которое обеспечивает равномерный прогрев метала и быструю отдачу тела проходящему потоку. Размеры же устанавливаются пропорционально мощности устройства. С материалом изготовления сложнее.

Покупателю или сборщику системы предстоит выбрать из нескольких вариантов, каждый из которых имеет свои преимущества и недостатки.

Наибольшей популярностью пользуются:

1. Сталь – дешево стоит, быстро прогревается, но и быстро остывает. Подвержена коррозии, а потому относительно недолговечна, в процессе эксплуатации постепенно теряет эффективность.
2. Чугун – еще одно бюджетное решение, но более перспективное, чем сталь. Чугун хрупок, поэтому монтировать изделия из него следует аккуратно, а большой удельный вес материала предъявляет дополнительные требования к надежности крепления системы на стене. Среди преимуществ чугуна высокая теплоемкость, то есть способность длительное врем отдавать накопленное тепло даже после отключения горелки.
3. Алюминиевые сплавы – благодаря малой массе, высокой прочности и химической стабильности, способны длительное время надежно функционировать. По теплоемкости практически не уступают чугуну, однако стоят на порядок дороже.
4. Медь – обеспечивает максимальную теплоемкость, практически не подвержена коррозии, отлично выдерживает перепады температуры и давления, удобна в формовке и монтаже. Однако за такую универсальность придется хорошо заплатить – медные теплообменники самые дорогие из предложенных на современном рынке.

Проанализировав преимущества и недостатки каждого из материалов, можно прийти к выводу, что в газовых конвекторах промышленного производства предпочтительны теплообменники из чугуна и алюминиевых сплавов, так как они обеспечивают оптимальное соотношение цены и качества.

В самодельных устройствах лучше отдать предпочтение алюминиевым сплавам или меди как более надежным и не столь требовательным к навыкам сборщика.

Еще одна дилемма, которую предстоит решить – комплектация системы камерой сгорания открытого или закрытого типа.

1. Открытая камера забирает холодный воздух непосредственно из помещения, прогревая его и удаляя продукты горения во внешнюю среду. Тем не менее, при ошибке монтажа, недостаточно эффективной вытяжке или в плохо вентилируемом помещении может наблюдаться нехватка кислорода и повышение концентрации угарного газа. Устанавливать конвектор с открытой камерой горения рекомендуют исключительно в нежилом помещении.
2. Закрытая камера нагнетает внутрь атмосферный воздух через коаксиальный трубопровод. В противоположном направлении по нему движутся продукты горения, которые через стенку трубопровода предварительно подогревают чистый воздух. Такая система надежнее и безопаснее, она компактна и удобна в монтаже. Однако закрытая камера не лишена определенных недостатков – для ее работы требуется электроэнергия, что не всегда удобно в загородных условиях, кроме того, цена конвектора с горелкой закрытого типа всегда выше.

И последняя особенность, которая уже упоминалась выше – наличие тепловентилятора. Тут все просто – чем мощнее вентилятор, тем быстрее прогретый воздух достигнет удаленных помещений и стен, обеспечивая более равномерное распределение тепла. А с ростом мощности вентилятора растет уровень шума и потребление электроэнергии. В мощных устройствах вентилятор также предотвращает перегрев теплообменника, тем самым продлевая срок его службы.

Расчет мощности и расхода газа

Среднюю мощность газового конвектора можно определить, умножив площадь помещения на коэффициент, учитывающий тип системы и условия ее эксплуатации. Общая формула имеет вид:

P = k * S, где:

• P– мощность конвектора, кВт;
• k– корректирующий коэффициент;
• S – площадь помещения, кв. м.

Корректирующий коэффициент

• принимают равным 0,1 для систем с баллонным питанием или помещений с хорошей теплоизоляцией.
• Значение k = 0,12 устанавливается в случае, когда конвекторное отопление является единственным источником тепла в жилом помещении и стабильно эксплуатируется в течение дня.
• Если отопительное устройство монтируется в проходном или плохо утепленном помещении, а также в загородных домах или на дачах, где жильцы бывают лишь периодически, принимают k = 0,15.

А вот расчет расхода газа представляет собой куда более трудоемкую задачу. Казалось бы, достаточно узнать пропускную способность горелки и умножить ее на время работы, но дело в том, что это не позволит учесть такие факторы, как:

• давление топлива в баллоне или магистрали;
• изначальная температура внешней и внутренней среды;
• интенсивность подачи газа в горелку;
• порог срабатывания термостата;
• время, в течение которого термостат будет удерживать горелку выключенной (время остывания помещения).

Какой лучше выбрать настенный газовый котел отопления: виды и лучшие производители.

Очень полезная при проектировании таблица расчетов теплоотдачи радиаторов отопления.

Поскольку эти факторы невозможно спрогнозировать, минимальный расход газа выбирается из сводных таблиц.

Вот некоторые значения, которые демонстрирует газовый конвектор «Ужгород»:

• мощностью 2 кВт – 0,13 куб. метра в час;
• мощностью 2,5 кВт – 0,15 куб. метра в час;
• мощностью 3 кВт – 0,2 куб. метра в час;
• мощностью 4 кВт – 0,23 куб. метра в час;
• мощностью 5 кВт – 0,29 куб. метра в час.

Изделия других производителей аналогичной мощности имеют приблизительно такой же расход. В процессе прогрева холодного помещения он увеличивается в полтора-два раза, если же конвектор используется исключительно для поддержания температуры, значения минимального расхода снижают еще на 35-50%.

Как сделать газовый конвектор своими руками

Самостоятельное изготовление подобного устройства возможно лишь в понимании его сборки из готовых конструктивных элементов.

Изготовление конвектора «с нуля» не только крайне сложно, но и небезопасно. Сборка же позволяет оптимизировать характеристики системы, так как сочетает элементы, наиболее подходяще к конкретным условиям эксплуатации.

Производство газового конвектора своими руками включает такие этапы:

• Выбор места установки, предварительная оценка проекта.
• Проведение технологических расчетов, разработка чертежей, обоснование эффективности системы, определение ее параметров.
• Выбор и приобретение горелки, теплообменника, термостата и электроники в соответствии с требованиями, которым должна удовлетворять система.
• Изготовление подводящих и отводящих патрубков, трубопровода; изготовление или приобретение монтажных деталей.

• Слесарные работы по формовке корпуса из листового металла, сверление технологических отверстий и установка крепежных поверхностей, нанесение термостойкой краски.

• Монтаж конструктивных элементов в корпус конвектора.

• Установка системы.

• Тестовый пуск.

На последних двух пунктах следует остановиться подробнее, так как они свойственны не только самодельным устройствам, но и любой другой отопительно системе.

Монтаж следует проводить вблизи от окон или под ними, на том же уровне выполняют входное отверстие для газа, а вот трубопровод воздухообмена должен выходить наружу несколько выше.

• Крепление конвектора к стене обычно обеспечивают четыре самореза, ввинченных в надежные дюбели. Все остаточные зазоры и щели герметизируют монтажной пеной, соединения фитингов покрывают силиконом для предотвращения прорыва газов и облегчения монтажа.

• Перед тестовым пуском все стыки газоводов покрывают раствором мыла или шампуня. Если в определенных местах он начинает пузыриться, фиксируют и устраняют разгерметизацию системы.

• Когда все утечки будут устранены, в конвектор пускают газ, но не сразу воспламеняют его, а ожидают хотя бы минуту. Разумеется, делать это следует при открытых окнах, а смысл операции – в устранении воздушных пробок в газоводах.
• Когда операция будет завершена, можно включить горелку.

Первые несколько часов работа устройства будет сопровождаться запахом гари, что совершенно нормально. А вот ели он сохранится даже спустя два-три дня, следует обратиться к специалисту по ремонту и обслуживанию газовых систем.

Обзор популярных моделей и их цен

Ассортимент настенных конвертеров, представленных на современном рынке, не так уж и широк. Из общей массы выделяются несколько крупных компаний, поставляющих высококачественную продукцию.

Наибольшей популярностью сегодня пользуются следующие модели:

1. Газовый конвектор Alpine Air NGS 20F – имеет настенную конфигурацию, оснащается закрытой камерой сгорания и усовершенствованной системой отвода газов. При мощности 2,2 кВт способен отапливать помещения площадью объемом до 40 куб. м. Зарекомендовал себя как надежный и долговечный отопительный прибор, способный работать даже в самых суровых климатических условиях. Цена на модель NGS 20F варьируется в пределах 20-23 тысяч рублей.
2. Alpine Air NGS-40F – еще одно интересное решение от той же фирмы, на этот раз – на 4 кВт. Технологически повторяет конструкцию «младшего брата», комплектуется превосходным чугунным теплообменником. Отапливаемый объем возрос до 70 кубов, но и цена не отстает – 26-30 тысяч.
3. Hosseven HDU-3 – бюджетное решение от известной турецкой компании. HDU-3 представляет собой 2,7-киловаттовый настенный конвектор со стальным теплообменником и обеспечивает КПД до 89% – один из лучших результатов в своей категории. Закрытая камера сгорания, коаксиальная отводящая трубка и демократичная цена (от 13 000 до14 500 рублей) – вот основные преимущества модели.
4. Hosseven HDU-5DKV – высокопроизводительный конвектор, который можно приобрести за 21-23 тысячи рублей. Имеет чугунный теплообменник с электронезависимым вентилятором и усовершенствованную закрытую горелку, благодаря чему выдает 4,5 кВт мощности. КПД устройства достиг 91%.

Разумеется, перечень достойных внимания конвекторов не ограничивается этими моделями. Он включает продукцию таких брендов, как Karma, ATON, Emax, АКОГ, КОРДИ и др.

Отзывы владельцев

Чтобы разобраться со всеми нюансами практического применения конвекторов, не помешает ознакомиться с отзывами их владельцев. Вот некоторые из них, в которых, как нам кажется, хорошо отображены преимущества и недостатки подобных отопительных систем:

Антон (г. Москва): Для небольшого частного дома двух настенных конвекторов вполне хватает. Тепло как летом, ни шума, ни неприятных запахов, в общем, ничего того, чем пугали на форумах. В зимние месяцы расходую 80-100 кубометров из общей магистрали, при том, что топлю хорошо, не экономлю.

Виктор (г. Саров): Для гаража и дачи купил конвекторы на 2 и 4 киловатта. Первый нормально справляется, т. к. маленькая площадь, второй на 35 квадратов еле тянет, но если не выключать больше чем на 8-10 часов, то терпимо. Столкнулся с проблемой перевода на баллонное питание – из коробки были заточены под магистральный газ. Пришлось вызывать службу, чтобы меняли форсунки. Кто планирует питать из баллонов, при покупке сразу проверяйте комплектацию, ну или читайте уже оставленные про газовые конвекторы на баллонном газе отзывы в тематических чатах.

Поделиться:

1 Комментарий

Сравнение выбранных товаровОглавление

Выбор газового конвектора

увеличить…

Газовый конвектор — достаточно популярный в последнее время прибор, однако о нем знают далеко не все. Газовые воздухонагреватели,В  какВ  одни из самых экономных, экологичных и эффективных приборов отопленияВ  можно использовать для обогрева домов, дач, офисов, производств, подсобных хозяйств и даже кузовов большегрузных автомобилей. КПДВ  конвектора около 90 %. Топливом для него служит сравнительно недорогоеВ  в нашей стране топливо — природный газ. Затраты на производства полезного тепла с помощью газового конвектора в разы меньше, чем при электрическом обогреве и значительно ниже, чем при использовании типового котельного оборудования.Как устроен газовый конвектор Воздух в камеру сгорания поступает с улицы сквозь горизонтальную трубу, проложенную в стене. В камеру сгорания подается газ, который, воспламеняясь, прогревает теплообменник. В комнате, холодный воздух, поступая в прибор снизу, соприкасается с разогретым теплообменником и поднимается вверх. Естественная циркуляция воздуха довольно интенсивная, благодаря высокой температуре теплообменника, однако, в некоторых моделях устанавливается электровентилятор для ускорения воздушного потока. Использование вентилятора сокращает время прогрева холодного помещения. Продукты сгорания выбрасываются на улицу по тому же дымоходу, по которому подводится свежий воздух. Такой дымоход называется коаксиальным. Горячий воздух выходит по внутренней трубе дымохода, а холодный навстречу ему по внешней трубе. В этом случае, во-первых, комнатный воздух не соприкасается с процессом горения, а во-вторых, не перегревается труба дымохода. В Как выбирать газовый конвектор? 1)В В В  В первую очередь нужно определиться — действительно ли он Вам нужен. Основной конкурент газового конвектора — это газовый котел отопления. Котел выгоднее использовать, если нужно обогреть дом, в котором больше 4 комнат. Из-за того что газовый конвектор необходимо устанавливать в каждое помещение, которое нужно отопить, стоимость всей системы напрямую зависит от количества комнат. При использовании стандартного газового котла отопления зависимость также присутствует, но она намного слабее. Чем больше комнат, тем меньше эффективность системы отопления на основе газовых конвекторов. Однако если дом средний или небольшой выгоды очевидны: при использовании газового конвектора вам не нужно выделять отдельное помещение для котельной, а также делать трубную разводку. Благодаря этому получается значительная экономия. Дополнительным аргументом в пользу отопления газовыми конвекторами является отсутствие необходимости в постоянном присутствии жильцов в доме. Газовый конвектор — идеальное решение для дачи — не нужно опасаться замерзания воды в системе и связанных с этим разрывов и повреждений трубопровода, нет задержки при запуске — воздух начинает прогреваться сразу же после включения. Также целесообразно использовать конвекторы в регионах с экстремальными условиями эксплуатации, там где необходима постоянная работа системы отопления при возможных перебоях в электроснабжении. 2) Отработанная на практике формула расчета необходимой мощности газового конвектора — 1 кВт на 10 метров квадратных помещения (при высоте потолков до 3 м). Расчет действителен для типовой комнаты с окном, дверью и отделкой стен. Часто к рассчитанной мощности добавляют еще 1 кВт для компенсации дополнительных теплопотерь: открывания дверей, щели, вентиляция. Завышенная мощность прибора не вызовет дискомфорта, так как почти все модели оснащены термостатом.Выбор материала теплообменника. a. Обычно газовые конвекторы выпускают с чугунным или со стальным теплообменником. Конвекторы с чугунным теплообменником весьма долговечны — они могут служить до 50 лет, если не забывать о необходимом обслуживании и прочистке. К тому же, специфическая пористая структура чугуна способствует равномерному прогреванию, что увеличивает эффективность и КПД.В  Из недостатков — вес конвектора килограммов на 10 больше, чем вес стального аналога и стоит дороже. b. Стальные конвекторы дешевле и выпускаются большей мощности 7, 8, 10, 12 кВт и более, тогда как чугунные конвекторы, обычно производятся мощностью от 2 до 5 кВт. Стальная конструкция предусматривает окошко из термостойкого стекла. Дополнительный бонус — удовольствие от вида живого огня.Выбираем тип дымохода. Есть два типа дымохода вертикальный и горизонтальный коаксиальный. В большинстве моделей предусмотрена удобная телескопическая труба, длину которой можно легко отрегулировать по толщине стены. Вертикальный дымоход используется тогда, когда конвектор устанавливается вместо дровяной печи или котла. В этом случае забор воздуха для горения происходит из помещения. Такие конвекторы оборудованы системой безопасности, останавливающей подачу газа при снижении уровня кислорода в помещении ниже установленного значения. Такие помещения нуждаются в притоке воздуха, из-за этого, как правило, для спален такой тип конвекторов не используется. Но нужно учитывать то, что конвекторы с открытой камерой сгорания мощней «закрытых» моделей при равной стоимости. В Какой газ используется в конвекторах? a. Если у вас магистральный газ, нужно уточнить, с каким давлением работает выбранный Вами конвектор. В России горелка функционирует при давлении 130 мм. Как правило, под это давление конвектор можно отрегулировать, но все-таки удобнее купить сразу адаптированный в заводских условиях. b. Если вы хотите использовать газовый конвектор на баллонном газе, необходимо приобрести комплект перехода на сжиженный газ. Немаловажен изготовитель газового клапана и комфорт в пользовании прибором. Лучшей автоматикой по мнению специалистов является сделанная в Италии EUROSIT (SIT). Она весьма отказоустойчива, вдобавок четкая работа терморегулятора препятствует бесполезному сгоранию газа и перегреву помещения. Запускается прибор кнопкой пьезо- или электророзжига. Электророзжиг немного удобнее в использовании, чем пьезо, потому что дает множество искр все то время, пока удерживается кнопка, и газ быстрее загорается, но батарейка в обогревателе нуждается в периодической замене (примерно раз в год). В Затраты при эксплуатации Затраты при эксплуатации газового конвектора напрямую зависят от расхода газа. Есть еще и другие факторы (тип газа, его стоимость, теплоизоляция, температура окружающей среды, режимы работы), все они учитываются в практической методике расчета. Типовые значения расхода на 1кВт тепловой мощности газового конвектора такие: 0,11 кубических метров природного газа или 0,09 кг баллонного сжиженного газа.Пример: В загородном доме установлено 3 газовых конвектора: Один мощностью 5кВт в большой зал 41 кв.м. и два мощностью по 3 кВт в спальни площадью каждая по 22 кв.м. То есть с запасом, получается 11 кВт на 83 м кв отапливаемой площади. В зависимости от теплопотерь, на обогрев этой площади нужно будет около 96 кВт тепла в сутки. Регулируемые автоматикой конвекторы потребят примерно 9,6 м.куб. природного газа. При тарифе в 3,30 руб. за 1 м куб получаем затраты, примерно, 32 руб/сутки. Такое же отопление электричеством при стоимости в 3,5 руб. за 1 кВт обойдется в 336 рублей. Отопление баллонным газом обойдется в 326 руб в суткиВ  (баллон 50 литров 21,2 кг. пропана стоит 800 рублей)

Отапливаемая площадь, м.куб.	Необходимое тепло, кВт в сутки	Расход газа, м.куб. в сутки	Затраты на отопление природным газом, руб. в сутки	Затраты на отопление электричеством, руб. в сутки.	Затраты на отопление баллонным газом, руб. в сутки
80 м?	96 кВт	9,6 м?	32 руб.	336 руб.	326 руб.

Итак, отопление с помощью газового конвектора примерно в 10 раз (!) выгоднее электрического отопления, при условии наличия магистрального газа. Выгода при использовании конвекторов на баллонном газе не настолько очевидна, обычно рекомендуется использование сжиженного газа в тех случаях, когда требуется создание автономной от электроснабжения системы или тогда, когда сечения существующей линии электропитания не хватает подключения обогревателей рассчитанной мощности .

• Газовые конвекторы Alpine Air — Презентация
• Газовые конвекторы Alpine Air с чугунным теплообменником — Описание
• Газовые конвекторы Alpine Air со стальным теплообменником — Описание В
• Перейти к выбору газовых конвекторов—>>

2012-01-12<center>Все статьи</center>

Для обогрева квартиры или частного дома часто применяется такое устройство, как газовый конвектор. Основной источник топлива у него — природный газ. Указанные приборы способны очень экономично работать и предоставлять пользователям максимальную безопасность. Кроме этого, отличаются полным отсутствием шума при работе. Идеально подходят для дачи, коттеджа или дома.

Описание

Газовый конвектор — что это такое? Существует категория электрических конвекторов, которые работают от стандартной бытовой розетки. Основой для работы является принцип естественной конвекции, когда холодный воздух заходит в устройство, там нагревается и поднимается вверх в нагретом состоянии.

Важно! Аналогичный принцип действия и у газового конвектора, только последний имеет другой источник питания.

Принцип работы

Электрические приборы для отопления расходуют очень дорогую энергию. Основой для работы их газовых аналогов является сжиженный природный газ, который поступает из специального баллона, подключенного к устройству. Зачастую применяется пропан. В результате работы получается обогрев необходимого помещения. Основным преимуществом газовых приборов является возможность применять их в любом месте, даже там, где нет доступа к любым другим источникам энергии.

Конвектор на газе состоит из следующих элементов:

• источник, превращающий топливо в тепло — горелка газовая. На горелку подается пропан, который сжигается и выделяет большое количество тепловой энергии. Тепло после горелки передается в специальный теплообменник;
• теплообменник. Представляет основу прибора и отвечает за нагрев воздуха, находящийся внутри устройства;
• система управления. Отвечает за управление и контроль температурными режимами при помощи регулирования подачи газа. В данном месте также находится автоматика розжига;
• дымоход. Представленный элемент может быть коаксиальным или стандартным. С его помощью продукты горения, которые получаются при сгорании пропана, выходят в атмосферу.

Разнообразие предложений на отечественном рынке позволяет выбрать модели с различными опциями. Существуют устройства с вентиляторами, обеспечивающими принудительную конвекцию. Таким образом можно увеличить скорость нагревания помещения.

Обратите внимание! Баллонный настенный или напольный недорогой конвектор представляет собой прибор, который может работать как от централизованной сети подачи газа, так и от компактного баллона.

Технические характеристики

Все представленные бытовые приборы имеют две основные характеристики:

• мощность. Отвечает за скорость нагрева помещения;
• расход газа. Указывает, как уровень расхода получается у прибора.

Плюсы и минусы

Газовые нагревательные устройства, как и любые другие, обладают собственными достоинствами или недостатками.

Плюсы:

• возможность использовать такие конвекторы для любых типов помещений;
• отсутствие каких-либо ограничений по площади;
• небольшие габариты и современное дизайнерское исполнение. Предоставляет возможность хорошо вписать устройство в любой интерьер;
• независимость от источников электрической энергии, расположения газовых труб, если применение происходит от баллона;
• отсутствие необходимости учета уклона;
• простота монтажа;
• стойкость к замерзанию;
• высокий уровень коэффициента полезного действия, который превышает аналогичные котлы.

Минусы:

• подходит для обогрева только одной комнаты;
• невозможность применять для обогрева воды, как газовые котлы;
• небольшая мощность, которая колеблется от 2 до 7 киловатт;
• имеют увеличенные габариты, по сравнению с водяными конвекторами, что создает трудности с их размещением.

Важно! Основным недостатком, которым обладают указанные конвекторы, является невозможность подогревать воду, как аналогичные котлы. Они используются только для отопления.

Стоит ли применять для отопления дачи или дома

Несмотря на большое количество положительных сторон, конвекторы мало годятся для постоянного отопления. Они могут применяться как временная мера в межсезонье и в холодное время года. Постоянное использование газовых баллонов совсем нецелесообразно.

Как альтернатива, если в доме или на даче есть возможность подключения к централизованной газотранспортной системе, его можно к ней присоединить. Тогда получится нормальное постоянное отопление. Однако полноценной заменой может служить установка двухконтурного газового котла, который пригоден для регулярного обогрева и нагрева воды. Такой способ обойдется немного дороже, но имеет несравненное преимущество.

Важно! Конвекторы, работающие на газе, годятся только для временного обогрева.

Сходства и отличия от котлов

Баллонный конвектор используется только для обогрева помещений. Устройство непосредственно обогревает только входящие воздушные массы, которые поступают уже в нагретом состоянии. Котел имеет совсем другой принцип работы, он нагревает воду, которая впоследствии распространяется по батареям. Обогревом занимаются уже непосредственно радиаторы. Кроме этого, котел может служить источником подачи горячей воды в систему.

Применять конвектор для регулярного, как альтернативу централизованной системе, отопления можно, только если подключить его к газопроводу. Эффективность такого нагрева будет приблизительно идентична котлу. КПД также останется на одном уровне. Однако котел позволяет обогреть весь дом, а один конвектор способен заменить отопление только для одной комнаты. То есть придется приобретать еще несколько устройств, что по цене сопоставимо установке котла.

Виды

По видам модели делятся на такие категории:

• работающие на баллонном газе;
• модели с возможностью подсоединения к магистральному газопроводу;
• устройства с открытой или закрытой камерой сгорания;
• домашние или дачные;
• напольные или настенные;
• с возможностью применения встроенного вентилятора;
• имеющие вертикальный дымоход;
• чугунный теплообменник для регулярного применения.

Каждый из представленных видов устройств способен справиться с определенными задачами. Деление моделей происходит по способу монтажа, отводу продуктов горения, места применения. Знать все виды и их преимущества будет полезно при выборе устройства.

Как выбрать

При подборе определенной модели для дома, квартиры или дачи следует учесть сразу множество различных факторов. Первым делом рекомендуется принять во внимание планируемые условия применения, ознакомиться с отзывами, уточнить цены. Для расчета эффективности устройства понадобится знать площадь помещения и максимальную температуру обогрева.

Аналогично другим бытовым приборам, конвекторы обладают собственными особенностями, которые следует внимательно изучить и определить критерии наиболее эффективного подбора. Следует обратить внимание на:

• метод циркуляции;
• присутствие или отсутствие встроенного вентилятора;
• тепловую мощность изделия;
• способ монтажа;
• метод удаления продуктов горения;
• материал теплообменника.

Расчет мощности и расхода газа

Устройства имеют относительно небольшой расход газа во время функционирования. Почитать потребление не сложно, выполняется расчет согласно исходных данных: на один киловатт мощности на баллонном газе приходится расход в 0,09 кубических метра в час. Для природного газа от централизованной трубы расход составляет 0,11 кубических метра за час.

Мощность конвектора является его главной характеристикой. Именно исходя из нее, пользователи зачастую выбирают прибор. Чем больше мощность, тем выше функциональность отопления. Согласно приблизительным данным, необходимо 1 киловатт мощности на 30 квадратных метров комнаты. В магазинах встречаются конвекторы с мощностью от 2 до 12 киловатт.

Как устанавливается

На отечественном рынке представлены устройства, которые могут устанавливаться на пол или вешаться на стену.

Первые оборудуются специальными ножками для более легкой транспортировки и установки. Для монтажа вторых потребуется наличие креплений.

Советы и рекомендации по использованию

Советы и рекомендации по применению заключаются в следующем:

• в связи с малой мощностью устройств, их нецелесообразно применять в больших частных домах. Они подходят для маленьких помещений, дач, гаражей;
• для ускорения нагрева рекомендуется приобретать приборы с вентилятором;
• переоборудование помещения под отопление при помощи газовых коллекторов должно быть согласовано в специальных органах;
• напольный коллектор можно легко транспортировать.

Конвектор, который функционирует на газе, является неплохим средством для отопления небольших площадей. Различаются по видам, имеют различную мощность и расход газа. При выборе обязательным является учет всех основных характеристик устройств.

Используемые источники:

• https://stroy-podskazka.ru/konvektory/na-ballonnom-gaze/
• https://klimatlab.com/otoplenie/gaz/konvektory-nastennye-gazovye.html
• http://ele-mag.ru/pages/vybor-gazovogo-konvektora/
• https://www.tproekt.com/gazoviy-konvektor-chto-eto-takoe/
