  Слабая мощность котла пустит насмарку всё, включая уровень жизни. Из-за превышенной мощности, система заработает импульсами: потребление топлива вырастет, а срок службы оборудования сократится. Может закипеть котёл. Или мозги. Как рассчитать правильно, какие параметры учитывать, что такое теплопотери и другие вопросы покупателей о мощности котлов читайте здесь.

1. Как просто рассчитать мощность котла отопления?

Рассчитать примерную мощность котла для дома можно по площади и по объёму.

1) Упрощённый вариант вычислений по площади: 10 кВт на 100 м² дома (или отапливаемой площади). И это цифра покажет лишь минимальную мощность, ниже которой опускаться нельзя.

График зависимости котла и площади

Для учёта климатических зон разработали коэффициенты, которые корректируют эту формулу:

• Средняя полоса России – это 1-1,5;
• Северные районы – это 1,5-2;
• Южные территории – 0,7-0,9;
• Москва и Подмосковье – 1,2-1,5.

Чтобы приблизиться к реалистичной цифре, нужно ещё учесть возможные теплопотери. Для этого к минимальному значению прибавляют 10-15%. Если потолки выше 2,7 метра, то делим высоту потолков по факту на высоту стандартную. Получаем ещё один поправочный коэффициент.

Загородный дом

Пример:

Посчитаем мощность котла для дома в Подмосковье. Потолки – 3 метра, площадь – 150 м². Котёл нужен двухконтурный – для тепла и горячего водоснабжения.

По формуле получается 15 кВт – минимальное значение мощности для будущего котла. Далее, к цифре 15 добавляем 10% теплопотерь, умножаем на климатический коэффициент 1,2. Потолки выше 2,7м, поэтому умножаем полученную цифру на коэффициент 1,1.

Мощность котла = 15 кВт (минимум) + 10% (теплопотери) * 1,2 * 1,1 =21,7, округляем до 22 кВт.

2) Вторая формула от объёма: 1 м3 – 40 Вт. Плюс накрутки, которые включили в первую формулу, кроме потолочного коэффициента. Подсчитаем по этой формуле тот же дом в Подмосковье.

Мощность котла =((150 м²*3м)* 40 Вт + 10%) * 1,2 * 1,1 =23522 Вт ≈ 24 Квт. Разница между первым и вторым расчётом в 2 кВт. Вариант расчета мощности котла по объему воздуха является наиболее правильным.

На этом можно было бы прекратить читать эту статью. Но разница между примерным и точным расчётом в нескольких нюансах. Что за нюансы — спросите вы. Ответ на этот вопрос заложен в следующих пунктах.

2. Какие параметры, кроме объёма и площади, влияют на выбор котла? И почему это важно?

Упрощённая формула расчёта зачастую приводит к покупке неподходящего котла. Каждый дом индивидуален, а теплопотери в процентах не могут быть равны для всех домов. Перед подсчётом мощности считают данные конкретного дома:

1) Замерить площадь стен, окон, дверей;

2) Уточнить толщину стен, указать тип отделки и материал, высоту потолков;

3) Понаблюдать минимальную температуру дома в морозы;

4) Определить желаемую температуру в результате установки котла;

5) Выписать значения теплопроводности для материалов, из которых строили дом.

Материал стены
Кирпич (1600 кг/м³ — плотность)	510 мм (если делать кладку в два кирпича), R=0,73 °С·м²/Вт
Брус деревянный	150 мм, R=0,83 °С·м²/Вт
Керамзитобетон (1200 кг/м³ — плотность.)	300 мм, R=0,58 °С·м²/Вт
Щит деревянный (внутри заполнение минеральной ватой + слой внутренней и наружной обшивки по 25 мм)	150 мм, R=1,84 °С·м²/Вт
Арболит	0,80-0,17Вт/м²	—
Пенобетон	0,14-0,38 Вт/м²	—
Газобетон	0,18-0,28 Вт/м²	—

Тепловое сопротивление материалов

Зачем это нужно? Ключевой параметр, влияющий на выбор котла – это теплопотери дома. Дома с одинаковой площадью и объёмом, но отличающейся степенью утепления, потребуют разное по мощности оборудование.

Куда уходит тепло:

Поверхность	Теплопотери в %
Крыша и вентиляция	20-25%
Фундамент, если он примыкает к грунту	до 15%
Стены, окна и двери	10-15%
Первый этаж и не отапливаемые помещения, подвал, например	до 15%

А также значение имеет: насколько отличается уличная температура от внутренней, климатический регион, сила и направление ветра, как стоит дом относительно частей света.

Теплопотери



3. Как посчитать мощность с учётом теплопотерь?

Что такое теплопотери? Допустим, на улице мороз -20 градусов, дома средняя температура равна +20 градусов. Эти величины уравновешиваются через обмен энергией. Происходят тепловые потери. Вычислить мощность котла с высокой точностью помогает величина теплопотерь при суровых условиях погоды.

Шаг 1

Потери тепла определяются по формуле: Q = Q_крыши + Q_стен + Q_пола + Q_дверей + Q_окон,

Где крайнее значение Q – это теплопотери каждой поверхности дома.

Каждое значение Q вычисляется по формуле: Q = S* T/R

Где Q – потери тепла в Вт, S – площадь конкретной поверхности в м², T – разница уличной температуры и комнатной в градусах, R – справочные данные теплового сопротивления по типам материалов.

Шаг 2

В эту формулу дополнительно закладывают непроизвольные теплопотери сквозь щели, вентиляцию, вытяжку, открывание дверей и проветривание через окна. Для самостоятельного расчёта без программы добавляют дополнительно 5% от общей цифры утечек.

Шаг 3

Дальше переходим к определению мощности котла. Всего две формулы на выбор:

Р_кот. = (S_помещ.*P_уд. ) / 10, где Р_кот. — мощность котла, S_помещ. — суммарная площадь комнат в доме, где планируется отопление, P_уд. — удельная мощность по условиям климата.

Р_кот. = (Q_потерь*S_{от. площ.} ) / 100, где Р_кот. — мощность котла, Q_потерь – теплопотери, S_{от. площ.} – суммарная площадь отапливаемых комнат.

Шаг 4

Для электрического и газового котла можно воспользоваться таблицей для проверки:

Вариант	Площадь дома, м²	Отопление, кВт	Рекомендуемое количество приборов	Сколько человек проживает	Бойлер ГВС, л/кВт	Тёплый пол, м²	Тёплый пол, кВт	Суммарная мощность	Мощность котла	Стандартный ряд котлов, Кат, Нс/А/Нд
1	2	3	4	5	6	7	8	9	10	11
2	150	19	10	4	100/28	16	0,75	48	28	28/27/28
3	200	22	11	4	100/28	20	1	51	28	28/27/28
4	250	25,5	17	4	160/33	20	1	60	33	32/35/36
5	300	27	20	6	160/33	30	1,5	62	34	-/35/36
6	350	31	26	6	200/33	40	2	66	39	-/44/44
7	400	4	30	6	200/36	50	2,5	70	43	-/44/44
8	450	36	44	8	300/36	60	3	75	45	-/53/52



4. Зачем считать, если можно купить котёл с запасом мощности?

Иногда у котлов имеется резерв производительности. Это хорошо, когда резерв не более 25%. Особенно, когда семья планирует развивать площадь: достроить бассейн, баню, или другую отапливаемую зону. Когда требуемая мощность превышена значительно, собственник тратит лишние деньги, а оборудование работает внештатном режиме:

Ремонт котла

• Ломается или даёт сбои;
• Снижается КПД системы;
• Котёл большей мощности стоит дороже;
• Расходуется больше топлива, чем требуется для обогрева дома;
• Понадобится более мощный и дорогой насос;
• В доме будет очень жарко;
• Автоматическое регулирование затрудняется, может закипеть котёл;
• Котел начинает тактовать — включаться и выключаться за короткий промежуток времени, изнашиваются узлы оборудования;
• В дымоходе появляется конденсат. При горении конденсат вступает в реакцию с выбросами и образуется кислота. Она разрушает дымоход и иногда котёл.

Вывод: при частом включении и выключении тратится больше топлива, чем при непрерывной работе. Покупка котла с превышением мощности не только не имеет смысла, но и вредна для бюджета и оборудования.

5. Как решить проблему высокой мощности и слабой потребности?

В идеальной ситуации котёл работает с постоянной, номинальной мощностью. При этом наружная температура постоянно меняется, а бывают и вовсе аномальные скачки. Что делать? Помогут четырёхходовые смесительные клапаны в гидравлической системе. Или вариант с термогидравлическим распределением. Эти устройства решают проблему не корректировкой мощности котла, а подстраивают регулирующий клапан. Или меняется скорость работы циркуляционного насоса. Температура теплоносителя в батареях становится комфортной, не нарушая оптимальных условий котла. Это решение имеет минус – высокая цена.

Четырехходовый смесительный клапан

Для газовых и жидкотопливных котлов эту ситуацию решает многоступенчатые горелки. Более низкая ступень снижает мощность котла при необходимости. Продвинутые модели имеют в конструкции плавную регулировку мощности горелок – модуляцию. Это дешевле и не так хлопотно, как первый вариант.

В твердотопливных котлах также бывает встроена настройка мощности и автоматическая подача топлива. Это помогает решить вопрос с избытком мощности при изменениях внешней температуры.

Устройство автоматической подачитоплива ЖТ-котла

6. Что будет, если купить котёл меньшей мощности?

Когда собственник ошибся с мощностью в меньшую сторону, это так же плохо, как и переизбыток. Система работает на пределе. Снижается срок службы. Дом отапливается недостаточно, возможно промерзание системы при аномальных морозах.

Промерзание системы отопления

7. Зачем обращаться к специалисту?

Мы выяснили, что покупать котёл от площади неправильно. Важно учитывать теплопотери здания. Например, дом в 300 м² может отопить котёл в 15кВт, если все поверхности капитально утеплили. А в дом 150 м² может потребоваться оборудование на 30кВт при тонких стенах и не утеплённой крыши и вентиляции.

На эту тему есть сотни нормативов и регламентов, есть десятки формул. Иногда одно противоречит другому, или нормативы изменяются и непрофессионалу сложно разобраться, актуальны ли эти требования. Можно это все посчитать, вооружившись стопкой справочников. Или обратиться к специалистам, которые сделают точный расчёт в программе и объяснят все тонкости. Помогут сэкономить деньги, время, смоделируют эффективную систему отопления дома.

Какие выводы?

• Формула от площади дома не годится для точного подсчёта мощности;
• Формула от объёма более реалистична;
• Самое правильное – считать мощность исходя из теплопотерь дома;
• Излишний запас мощности губителен для оборудования, заниженный тоже;
• Консультация специалиста сбережёт время и деньги.

Строительный дворМощность котла: 7 вопросов покупателей/articles/new/140/Вернуться к списку статей по товарамСодержимое:бираем тип изготавливаемого котлаНесмотря на кажущуюся сложность, изготовление твердотопливного котла своими руками, вполне осуществимый проект, позволяющий сократить расходы на приобретение оборудования, практически вдвое. Потребуется правильно подобрать тип оборудования, конструкцию и выполнить все необходимые нюансы, связанные с производственным процессом.При соблюдении рекомендаций, можно получить котел, практически не отличающийся теплотехническими характеристиками от модели, собранной в заводских условиях.

Выбираем тип изготавливаемого котла

Практически все самодельные котлы отопления на твердом топливе для частного дома, являются просто хорошей копией того оборудования, что выпускается на заводах отечественных и зарубежных производителей. Хотя полностью воссоздать технологический процесс без специального оборудования невозможно, при изготовлении используются схемы и чертежи уже готовых моделей.При выборе типа котла, обращают внимание на КПД, требования, предъявляемые к качеству топлива и другие характеристики. Все популярные конструкции, делятся на два вида, по особенностям расположения топочной камеры.

Шахтный с вертикальной загрузкой

Такая конструкция, впервые стала использоваться в котлах длительного горения отечественных производителей. В устройстве шахтного оборудования имеются следующие особенности:Шахтный твердотопливный котел работает по принципу длительного горения, с применением газогенерации или пиролиза. Изготовление модели данного типа трудоемко и требует проведения грамотных теплотехнических расчетов. На выходе, получается котел с КПД около 88%, неприхотливостью к качеству дров (допускается влажность до 42%).

Горизонтальный с боковой загрузкой

Конструкция с боковой загрузкой является классической и чаще всего, именно ее выбирают при самодельном изготовлении твердотопливного котла. По внутреннему устройству, модель напоминает обычную дровяную печь.Самодельный твердотопливный отопительный котел с водяным контуром, использующий боковую загрузку, имеет следующие особенности:Котлы с боковой загрузкой и горизонтальной топкой, имеют простую конструкцию, наиболее подходящую для самостоятельного производства.

Определяем тип горения топлива

Длительность горения топлива в самодельном твердотопливном котле, зависит от выбранной конструкции агрегата. Принято различать два основных используемых принципа работы:При наличии необходимых инженерных навыков, возможно изготовить агрегат, способный проработать от одной закладки в течение нескольких суток.

Обычное классическое горение

Изготовление котла на твердом топливе с классическим горением своими руками, отличается простотой. Конструкция напоминает ту, что используется в дровяных печах и состоит из следующих частей:В котлах, в качестве водяного контура, зачастую используется обычный змеевик. Особенностями внутреннего устройства классических твердотопливных котлов является:Затраты на изготовление классического твердотопливного котла меньше, чем на производство пиролизной модели, практически вдвое.

Длительное горение с пиролизом

Сделать своими руками твердотопливный котел длительного горения возможно, но, для этого потребуется провести грамотные теплотехнические расчеты и подобрать подходящий чертеж. Процесс пиролиза невозможен без двух составляющих:Чтобы обеспечить необходимые условия, устанавливается механический регулятор горения, а также, обкладывают камеру сгорания, шамотным кирпичом, для уменьшения теплопотерь. Подробные рекомендации относительно изготовления, находятся в статье «Изготовление пиролизного котла своими руками», расположенной на сайте.КПД заводского котла длительного горения с пиролизом, достигает 92%. При самостоятельном производстве, коэффициент полезного действия несколько ниже, 86-88%.

Из какого металла лучше сделать котел

От выбора металла, зависит время эксплуатации котла. При производстве в заводских условиях, существуют строгие требования, относительно типа используемого материала для каждой части котла. Строгие требования предъявляются к составу металла, толщине стали и другим характеристикам.Подобным нормам, должен соответствовать и материал, используемый при самостоятельном изготовлении агрегата. При выборе учитывают эксплуатационные особенности, термическое и механическое воздействие и многие другие аспекты. Для производства котла применяют сталь и чугун.

Чугун

Чугун имеет хорошие теплотехнические характеристики: устойчив к перегреву и выгоранию, долгое время сохраняет тепло. Срок эксплуатации котла, изготовленного из данного металла, составляет не менее 25 лет. Недостатком чугуна является подверженность к гидравлическим и механическим ударам, растрескивание нагретой поверхности при резком охлаждении.Изготовление котла из чугуна в домашних условиях, невозможно. Теплообменник и другие части котла, производятся литьевым методом в плавильнях. Создать подобные условия и изготовить чугунные детали, нереально.При изготовлении твердотопливного котла своими руками, можно использовать уже готовые элементы конструкции, изготовленные из чугуна: дверцы, колосники и т. д.

Сталь

В отличие от чугуна, сталь хорошо поддается обработке. Для производства, применяется металл, раскатанный в листы. Марки используемой стали, в зависимости от изготавливаемого узла:Сталь удобна в обработке, но имеет недостатки, связанные с эксплуатацией:В виду сложности обработки чугуна, при самостоятельном изготовлении котла, применяется исключительно жаропрочная толстостенная сталь.

Тип теплообменника самодельного котла

От того, как сконструирован теплообменник, зависит КПД и остальные теплотехнические характеристики котла: время прогревания помещения, возможность работы в режиме пиролиза и т.п. Устройство рассчитывается для максимальной аккумуляции вырабатываемого тепла с наименьшими теплопотерями и передачи энергии теплоносителю.В котлах используется две базовых конструкции теплообменника, отличающихся показателями энергоэффективности. Традиционно, это «водяная рубашка» и змеевик.

Внешняя водяная рубашка

Если необходимо увеличить КПД, уменьшить вероятность перегрева теплоносителя, за счет более равномерного прогрева, используется теплообменник в виде водяной рубашки.Принцип «рубашки» основан на том, что жидкая среда, буквально окружает всю топочную камеру. Независимо от интенсивности горения и степени горения огня, осуществляется нагрев теплоносителя. В моделях длительного горения пиролизного типа, теплообменник дополнительно окружает ломаный дымовой канал, что увеличивает КПД, приблизительно на 5%.У данной конструкции есть свои недостатки:При изготовлении в домашних условиях, теплообменник «водяная рубашка», требует больших материальных затрат и высокого качества проведения сварных работ. Некачественные сварочные швы, дадут течь уже через несколько недель эксплуатации и приведут к остановке агрегата.

Встроенный змеевик

В классических моделях котлов, в виде теплообменника, чаще всего используют обычную изогнутую трубку – змеевик. Нагрев осуществляется проточным способом. Теплоэффективность встроенного змеевика меньше чем у водяной рубашки.Данное решение имеет следующие особенности:Установка встроенного змеевика требует меньших материальных затрат. Водяной контур данного типа, проще в обслуживании, но имеет меньшую теплоэффективность.

Из чего лучше сделать колосники

В стальных котлах, традиционно используются металлические колосники. Сталь не лучшим образом реагирует на чрезмерный нагрев. Поэтому, после нескольких лет эксплуатации, решетку приходится менять. При усовершенствовании твердотопливного котла, стальные колосники часто заменяют на чугунные.Преимуществ у данного решения несколько:Колосники из чугуна, несколько увеличивают общий вес котла, что необходимо учитывать при выборе материала.

Материалы для внешней теплоизоляции котла

При сжигании твердого топлива, рабочая температура нагрева, достигает 550°С, у пиролизных агрегатов, превышает 600°С. Теплоизоляция котла, служит для обеспечения безопасности эксплуатации и снижения теплопотерь к минимуму.При проведении изоляционных работ используют следующие материалы:Базальтовый утеплитель способен выдерживать нагрев, до 1200°С. Большинство производителей твердотопливного оборудования, использует именно такую изоляцию в конструкции котла.

Правильная краска для покраски корпуса котла

Окрашивание корпуса выполняется порошковыми термостойкими красками. Главными требованиями, предъявляемыми к ЛКМ, являются:Современные лакокрасочные материалы, способны выдерживать прямое воздействие огня без потери защитных свойств. При выборе, ориентируются на порошковые краски, прямо предназначенные для окрашивания котлов.Изготовление твердотопливного котла требует тщательного планирования и теплотехнических расчетов, использования грамотных чертежей, а также, правильного подбора комплектующих и расходных материалов. При соблюдении рекомендаций, у котла, изготовленного своими руками, будут хорошие теплотехнические характеристики и параметры.</li>

Чтобы сделать правильный выбор твердотопливного котла, нужно знать два показателя:

1. Количество тепла, необходимое для отопления помещения и нагрева воды.
2. Реальную мощность прибора.

Расчет мощности в зависимости от объема помещения

Формула расчета такова:

Q = VxΔTxK/850,

• где Q – количество тепла, определенное в кВт/ч4;
• V – объем помещения (единица измерения куб. м);
• ΔT является разницей между температурой снаружи и температурой в помещении;
• К – корректирующий коэффициент, учитывающий теплопотери;
• цифра 850 используется для того, чтобы перевести произведение вышеуказанных трех показателей в кВт/час.

К может иметь такие значения:

1. 3-4 – для помещений, представляющих собой упрощенную деревянную конструкцию или здание, сделанное из профлиста.
2. 2-2,9 – для зданий, имеющих небольшую теплоизоляцию. Конструкция таких домов является упрощенной, толщина стены равна длине 1 кирпича, окна и крыша имеют простое строение.
3. 1-1,9 – для домов, конструкция которых является стандартной. Кирпичная кладка двойная, количество простых окон небольшое. Крыша имеет обычную кровлю.
4. 0,6-0,9 – для домов с улучшенной конструкцией, двойной теплоизоляцией кирпичных стен, окнами с двойным стеклопакетом, толстой основой пола, крышей, сделанной из хорошего теплоизоляционного материала.

В качестве примера возьмём современный дом с площадью в 200 кв. м, высотой стен 3 м и первоклассной теплоизоляцией. Дом находится в зоне, где зимой температура не опускается ниже -25 °С. В таком случае ΔT = 20 – (-25) = 45 °С. Поэтому для отопления дома нужно создать Q = 200*3*45*0,9/850 = 28,58 кВт/ч. Цифру округлять не стоит, ведь она не является конечной и ее нужно повысить своими руками на количество тепла для ГВС. Если воду планируется нагревать другим образом, то полученный результат не корректируют, и часть расчета завершена.

Расчет тепла для ГВС

Чтобы рассчитать, сколько тепла нужно потратить на подогрев воды, нужно использовать формулу Qв = с*m*Δt:

• где с является удельной теплоемкостью воды (показатель всегда равен 4200 Дж/кг*К);
• m – масса воды в кг;
• Δt разница температур между нагретой водой и поступившей из водопровода.

Читайте также:  Изготовление шахтного котла

Пример. Потребность средней семьи в теплой воде может достигать 150 л. Если котел нагревает теплоноситель до температуры, равной 80 °С, а вода из трубопровода имеет температуру 10 °С, то Δt = 80 – 10 = 70 °С.

Qв = 4200*150*70 = 44 100 000 Дж или же 12,25 кВт/ч.

Далее поступают так:

1. Если 150 л надо нагреть за один раз, емкость косвенного бойлера составляет 150 л, то 12,25 кВт/ч добавляют к 28,58 кВт/ч. Это нужно делать потому, что при Qзаг, меньшим 40,83 , в помещении будет холоднее расчетных 20 °С.
2. Если вода должна нагреваться порциями, объем косвенного бойлера равен 50 л, то 12,25 делят на 3 и добавляют своими руками к 28,58. Qзаг будет равен 32,67 кВт/ч. Это и является мощностью устройства для системы отопления.

Расчет по площади

Он является более точным, поскольку учитывает большее число факторов. Расчет производится по формуле:

Q = 0,1*S*k1*k2*k3*k4*k5*k6*k7, где:

0,1 кВт является нормой тепла на 1 кв. м;

S – площадь отапливаемого дома;

k1 демонстрирует потерю тепла, вызванную конструкцией окон. Имеет значение:

• 1,27 – если окна имеют одно стекло;
• 1,0 – если имеются окна с двойным стеклопакетом;
• 0,85 – если стоят окна с тройным стеклом.

k2 демонстрирует потерю тепла, вызванную площадью окна (Sw). Является отношением Sw к площади пола Sf. Его значения такие:

• 0,8 при Sw/Sf = 0,1;
• 0,9 при Sw/Sf = 0,2;
• 1 при Sw/Sf = 0,3;
• 1,1 при Sw/Sf = 0,4;
• 1,2 при Sw/Sf = 0,5.

k3 является коэффициентом потери тепла через стены. Бывает таким:

• 1,27 при очень плохой теплоизоляции;
• 1 в домах со стеной в 2 кирпича или утеплителем, толщина которого составляет 15 см;
• 0,854 при хорошей теплоизоляции.

k4 показывает потерю тепла в зависимости от температуры воздуха за пределами дома (tз). Имеет такие значения:

• 0,7, если tз = -10 °С;
• 0,9 для tз = -15 °С;
• 1,1 для tз = -20 °С;
• 1,3 для tз = -25 °С;
• 1,5 для tз = -30 °С.

Читайте также:  Двухконтурный котёл на твердом топливе

k5 демонстрирует потерю тепла через наружные стены. Является таким:

• 1,1 для помещений с одной внешней стеной;
• 1,2 для 2 внешних стен;
• 1,3 для 3 внешних стен;
• 1,4 для здания с 4 внешними стенами.

K6 показывает, сколько требуется дополнительного тепла в зависимости от высоты потолка (Н). Его значения такие:

• 1 для Н = 2,5 м;
• 1,05 для Н = 3,0 м;
• 1,1 для Н = 3,5 м;
• 1,15 для Н = 4,0 м;
• 1,2 для Н = 4,5 м.

k7 определяет потери тепла в зависимости от типа помещения, размещаемого над отапливаемой комнатой. Бывает таким:

• 0,8 для отапливаемых помещений;
• 0,9 для теплого чердака;
• 1 для холодного чердака.

Пример. Условия задачи являются теми же. Окна имеют тройной стеклопакет и составляют 30% площади пола. Количество внешних стен – 4. Наверху находится холодный чердак.

Q = 0,1*200*0,85*1*0,854*1,3*1,4*1,05*1 = 27,74 кВт/ч. Эту цифру надо повысить, добавив своими руками количество тепла, необходимого для ГВС.

Реальная мощность котла длительного горения

Многие приборы созданы под конкретный тип горючего. Если в них сжигать другие виды топлива, то их КПД будет меньше.

Расчет мощности будет проведен на основе пиролизного котла Viessmann Vitoligno 100-S 60. Его особенности таковы:

1. Работает на дровах.
2. За 1 час в камере загрузки сгорает от 6 до 15 кг дров.
3. Его номинальная мощность составляет 60 кВт.
4. Объем загрузочной камеры составляет 294 л.
5. КПД составляет 87%

Пусть владелец планирует сжигать в нем осиновые дрова. 1 кг таких дров выдает 2,82 кВт/ч. Если за 1 час котел сжигает 15 кг, то он выделяет 2,82*15*0,87 = 36,801 кВт/ч тепла (0,87 является КПД). Такого прибора для отопления дома с бойлером на 150 л не хватит, а для ГВС с бойлером на 50 л – вполне. Чтобы получить цифру 32,67 кВт/ч, нужно за 1 час сжечь 13,31 кг осиновых дров (32,67/(2,82*0,87) = 13,31). Это в случае, если рассчитывать потребность в тепле по объему.

Читайте также:  Изготовление котла длительного горения

Можно посчитать, за какое время сгорит полная загрузка дров. 1 л таких дров весит 0,143 кг. В камере помещается 294*0,143 = 42 кг дров. Этого запаса хватит на время, превышающее 3 часа. Это мало, поэтому нужно выбрать агрегат со вдвое большей топкой или же найти иное устройство, например, пеллетное.

Некоторые твердотопливные приборы для системы отопления рассчитаны на разные виды топлива. Например, котел «Стропува». В нем можно сжигать уголь, дрова и топливо пеллетного типа. Реальная мощность при использовании различного топлива будет разной. Расчет такого показателя делают своими руками, используя энергоэффективность каждого вида топлива. После осуществляют выбор лучшего из них.

Энергоэффективность различных видов топлива

1. Сгорание 1 кг сухих опилок или мелкой хвойной стружки выдает 3,2 кВт/ч. 1 л весит 1,137 кг.
2. Ольховые брикеты лучше – 3,5 кВт/ч. Вес 1 л – 0,285 кг.
3. Брикеты из твердолиственных деревьев выдают 3,1 кВт/ч. 1 л весит 0,31 кг.
4. Эффективность каменного угля ДПК равняется 4,85 кВт/ч. Вес 1 л – 0,4 кг.
5. 1 кг СООМ дает 5,58 кВт/ч тепла. Вес 1 л – 0,403 кг.
6. Антрацит даёт 5,68 кВт/ч. 1 л имеет вес 0,485 кг.
7. Белорусский торф – 2,36 кВт/ч. Вес 1 л – 0,34 кг.

Некоторые производители указывают общее время горения одной загрузки и не пишут, сколько топлива сгорает за 1 час. В таком случае нужно рассчитать:

1. Вес горючего, которое может поместиться в топке.
2. Количество тепла, которое выделит это топливо. Его корректируют на КПД.
3. Количество тепла, которое выделяется за один час. Вышеуказанную цифру делят на время сгорания всего объема горючего.

Конечная цифра и является реальной мощностью твердотопливного котла для системы отопления, которую он может выдать за 1 час.

Поделиться:

В настоящее время существует довольно большой выбор отопительных приборов, с помощью которых можно эффективно организовать систему автономного отопления. Желание потребителей уменьшить зависимость от централизованных услуг по тепло и энергоснабжению вполне объяснимо. Экономия средств, затраченных на газовое отопление, является существенным фактором, на который обращают внимание жители частных домов.

К тому же не всегда есть технологическая возможность подключиться к централизованному газоснабжению. В такой ситуации на главные роли выходит котельная техника, работающая на твердом топливе. Мощный твердотопливный котел является прекрасной альтернативой газовому оборудованию. Производители сумели не только повысить технологичность нагревательной техники этого типа, но и добиться значительного повышения эффективности твердотопливных агрегатов. Большая мощность и высокий коэффициент полезного действия твердотопливного котла, работающего на различных видах ископаемого и органического топлива, делают подобные аппараты востребованными и популярными.

Важным аспектом для того, что бы правильно выбрать нагревательный прибор для собственных нужд, является расчет мощности котла. Детально рассмотрим, как это сделать и на что следует обратить внимание.

Для чего необходимо делать расчет мощности нагревательного прибора

Внешний вид отопительной техники, высокие технологические характеристики, заявленные в техническом паспорте, дают только поверхностное представление о технических возможностях твердотопливного котла. Основным параметром, влияющим на ваш выбор, является мощность аппарата. В погоне за ней мы порой делаем скоропалительные выводы и переплачиваем, приобретая мощные агрегаты, не соответствующие реальным требованиям и поставленным задачам.

Цена-качество + тепловая отдача, соотношение имеет определяющее значение для любого отопительного оборудования. Фирмы-производители предлагают потребителю нагревательные котлы самых разных моделей, каждая из которых соответствует определенным условиям эксплуатации. Несмотря на это, в каждом отельном случае важно иметь понимание, как должен работать нагревательное устройство и на что будет расходоваться ресурс греющего агрегата. Рассчитанный с учетом потребностей и конструктивных особенностей помещения параметр работы отопительного прибора на твердом топливе, правильная установка оборудования, позволят вывести систему домашнего отопления на оптимальный режим работы.

Многие потребители задаются вопросом. Как рассчитать самостоятельно мощность собственного твёрдотопливного котла, что бы в дальнейшем не было проблем с работой системы отопления. Сложного ничего нет. Приложив минимум знаний и усилий, можно получить предварительные данные, дающие представление о том, какой должен быть нагревательный прибор и чем его лучше топить.

Мощность отопительного котла —  теория и реальные факты

Нагревательный аппарат, работающий на угле, дровах или на другом органическом топливе выполняет определенную работу, связанную с подогревом теплоносителя. Величина работы котельного оборудования определяется объемом тепловой нагрузки, которую способен выдержать твердотопливный котел при сгорании определенного количества топлива. Соотношение расходуемого количества топлива, объем выделяемой тепловой энергии на оптимальных режимах работы оборудования и является мощностью котла.

Некорректно подобранный по мощности отопительный агрегат, не сможет обеспечить необходимую температуру котловой воды в отопительном контуре. Маломощные твердотопливные устройства не позволят автономной системе полностью реализовать ваши потребности в плане обогрева жилья и обеспечении работы ГВС. Возникнет необходимость увеличивать мощность автономного устройства. Мощный аппарат наоборот, создаст проблемы во время эксплуатации. Придется вносить конструктивные изменения в существующий отопительный комплекс для снижения тепловой нагрузки твердотопливного нагревательного устройства. Зачем зря жечь драгоценное топливо, если нет необходимости в таком количестве тепла.

Для справки: превышение мощности котла технологических параметров системы отопления, приводит к тому, что теплоноситель в контуре будет расходиться импульсивно. Частые включения и выключения нагревательного агрегата приводит к перерасходу топлива, снижению эксплуатационных возможностей отопительного оборудования в целом.

С теоретической точки зрения рассчитать оптимальный режим работы котельного оборудования не представляет сложности. Ориентировочно принято считать, что 10 кВт достаточно для отопления жилой площади в 10 м². Данный показатель берется с учетом высокой теплоэффективности здания и стандартных конструктивных особенностей строения (высота потолка, площадь остекления).

В теории расчет делается на основе следующих параметров:

• площадь отапливаемого помещения;
• удельная мощность отопительного оборудования для обогрева 10 кв. м, с учетом климатических условий вашего региона.

В таблице показаны средние параметры котельного оборудования, применяемого потребителями в Московской области:

Площадь жилого дома, других помещений, м2	Рекомендуемая мощность агрегата, кВт
60 — 200	до 25
200 — 300	25 — 35
300 — 600	35 — 60
600 — 1200	60 — 100

Параметры тепловой нагрузки выглядят оптимальными на бумаге, в теории, чего явно недостаточно применительно к местным условиям. Подобранный агрегат в реальности должен иметь избыточные возможности. В реальности надо ориентироваться на оборудование, способное работать с небольшим запасом мощности.

На заметку: Избыточная мощность твердотопливного котла позволит быстро выйти на оптимальный режим работы всю систему отопления в доме. Дополнительный ресурс должен превышать расчетные данные на 20-30%.

Реальные показатели нагрузки твердотопливных агрегатов зависят от совокупности самых разных факторов. Климатические условия региона, в котором вы проживаете, могут вносить коррективы при выборе нагревательного котла. Для средней полосы принято считать оптимальными следующие параметры мощности котельного оборудования:

• однокомнатная городская квартира – котел с выходной нагрузкой 4,16- 5 кВт;
• для двухкомнатной квартиры – оборудование номиналом в 5,85-6 кВт;
• трехкомнатной квартире будет достаточно иметь агрегат  8,71-10 кВт;
• четырехкомнатная квартира, жилой частный дом потребуют для отопления установки котла параметрами в 12-24 кВт.

Важно! Если речь идет о монтаже котельного оборудования на твердом топливе в частных домах и в загородных жилых постройках, необходимо ориентироваться на аппараты больших технологических возможностей. Для обогрева и обеспечения ГВС жилого дома площадью 150 м² и более, потребуется ставить твердотопливный котел 24 кВт и более. Все зависит от интенсивности работы отопительной системы и объема бытовых потребностей в горячей воде.

Выбирать отопительную технику необходимо всегда индивидуально, опираясь на расчетные данные и собственные потребности.

Варианты расчета мощности твердотопливных агрегатов

Точность ваших расчетов зависит от учета всех факторов и показателей, на которые мы обращали внимание выше. Для большей понятности можно выполнить ряд действий, которые дадут представление о том, как это делается.

Удельная мощность нагревательного прибора обозначается буквой W. Для регионов нашей страны с суровым климатом этот параметр составляет 1,2-2 кВт. В южных областях удельная величина обогревателя варьируется в пределах 0,7-0,9 кВт. Среднее значение в данном случае составляет 1.2-1,5 кВт.

Для начала определяем площадь помещений, подлежащих отоплению. Далее полученные данные площади делим на удельную величину мощности котла, установленного в доме на определенной территории. Полученный результат делим на 10, из расчета теоретического соотношения затраченной мощности отопительного оборудования на обогрев 10 кв. метров.

Например: рассчитываем предельную нагрузку нагревательного котла, работающего на угле для среднестатистического жилого дома, площадью в 150 м².

• Жилая площадь составляет  —  150 кв. метров.
• Удельная мощность отопительного аппарата для обогрева 10 м² составляет 1,5 кВт.

Используем для работы следующую формулу: W = (150 х 1.5)/10. В итоге получаем 22,5 кВт. Полученное значение является отправной точкой для того, что бы подобрать автономный котел на твердом топливе, учитывая технологические возможности отопительной системы и собственных бытовых нужд.

На заметку: найдя подобную модель отопительной техники, накиньте 20-30% мощности для повышения технологических возможностей всего отопительного оборудования. От количества жильцов в доме зависит нагрузка на систему ГВС, комфортная температура в доме при условии, что котел работает на оптимальных режимах.

По аналогичному сценарию можно рассчитать необходимый ресурс отопительного аппарата для дома любой площади. Всегда учитывайте климатические условия и собственные запросы к котельному оборудованию.

Оптимальный выбор отопительной техники  — нюансы и тонкости вопроса

Узнав для себя необходимые параметры мощности твердотопливного котла, который будет стоять у вас в доме, можно приступать к проектированию и монтажу отопительной системы. Следует знать, что заявленные данные о ресурсе тепловой нагрузки оборудования оказывают влияние на стоимость агрегата. Нагревательные устройства малой мощности имеют ограниченные технологические возможности и рассчитаны главным образом на обогрев малых по площади помещений. Это могут быть дачные дома, сауны и гостевые постройки загородного типа.

При необходимости возникает вопрос, как увеличить функциональность и эффективность твердотопливного прибора. В данном случае существуют разумные технические и инженерные решения, с помощью которых увеличение работоспособности котла даст ощутимый эффект.

На заметку: существенно увеличить эффективность устройства можно посредством установки в дымоходе дополнительного теплообменника, который будет получать тепло от выходящих в атмосферу летучих отходов горения. Экономайзер (дополнительный теплообменник) даст прирост в 20-30% к номинальной мощности котельного оборудования.

Использовать для автономного отопления жилых домов твердотопливные котлы большой мощности нецелесообразно. Подобное оборудование громоздко и требует для установки специального помещения большой площади. Учитывая размеры и огромную мощность промышленного котельного оборудования, следует помнить о значительном расходе топливного ресурса.

Такая техника идеально подходит для отопления в промышленных масштабах. Много тепла потребуется при обогреве крупных промышленных объектов и сооружений. Твердотопливные агрегаты с большой тепловой нагрузкой устанавливаются на предприятиях.

Выводы

В каждом отдельном случае можно сделать выбор в пользу того или иного вида нагревательной техники

Большая мощность котла может потребоваться в пиковых ситуациях, когда климатические условия заставляют работать систему отопления в усиленном режиме. Однако такие ситуации не являются систематическими, и большую часть времени ваш нагревательный прибор будет работать на пониженных режимах. Если у вас предполагается большой расход горячей воды в бытовых целях, то сразу следует ориентироваться на оборудование большей мощности. В современных частных домах больше 50% мощности нагревательного оборудования идет на обеспечение горячей водой обитателей дома. Подключение системы отопления «теплый пол» так же заставляют обращать внимание на котельное оборудование с большей мощностью.

Подбирать котел нужно не только исходя на его фактическую мощность. Здесь играет роль эксплуатационные возможности отопительной техники, способ и качество обслуживания котельного оборудования. Используя оптимальный вид топлива для своего нагревательного оборудования, наличие автоматики позволят вам добиться нормальной работы твердотопливного котла.

</ul>Котлы отопления от компании «Kotel PRO» > Теория >

Дата: 23.06.2015

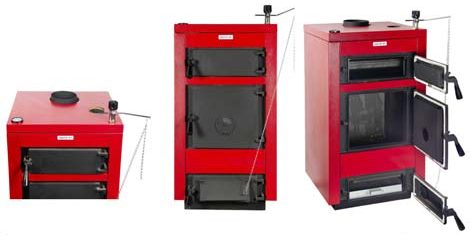

Твердотопливные котлы представляют собой отличную альтернативу широко распространенным газовым котлам. Современные и функциональные модели таких котлов успешно используются для отопления загородных коттеджных домиков, городских квартир (тут цены на квартиры в Киеве очень низкие, поэтому покупают их чаще всего), а также административных, производственных и промышленных зданий. Грамотный расчет мощности твердотопливного котла позволит обеспечить максимально комфортный уровень температуры и повысить эффективность этого отопительного оборудования.

Под понятием мощности принято подразумевать максимальную тепловую нагрузку данного изделия. И если этот важный параметр был выбран некорректно, это может привести к целому ряду проблем в процессе эксплуатации. В том случае, если этот показатель не достигает установленного, температура в системе отопления окажется низкой, поскольку процесс прогревания будет происходить слишком длительно и некачественно.

Причины выбора такого отопления

Современные производители предлагают усовершенствованные модели твердотопливных котлов, предназначенные для установки в городских квартирах и загородных домах. Для таких изделий свойственен эстетичный внешний вид и компактные размеры.

По своим функциональным качествам и удобству использования они практически ничем не уступают популярным газовым аналогам. Более того, твердотопливные котлы являются более экономичными в отношении семейного бюджета – поэтому их популярность и востребованность стремительно возрастает. Среди других важных преимуществ, присущих отопительным котлам, работающим на твердых видах топлива, следует отметить такие, как:

• широкая распространенность используемого топлива;
• невысокая стоимость горючего;
• абсолютная экологическая безопасность;
• высокий уровень безопасности использования устройства;
• отсутствие опасности перегрузок электрических сетей или взрывов;
• минимальная пожарноопасность;
• возможность изменения периода работы посредством загрузки твердого топлива различных размеров или фракций.

На способности котлов отопления влияют такие факторы, как общая площадь помещения, а также климатические условия региона, на территории которого оно расположено. Так, в условиях климата средней полосы оптимальные показатели для установки в городских квартирах является следующей:

• для однокомнатных квартир – 4,16 кВт;
• для двухкомнатных – 5,85 кВт;
• для трехкомнатных – 8,71 кВт;
• для четырехкомнатных – 11,05 кВт.

Важно! Установка твердотопливного котла возможна лишь в старых квартирах, в которых ранее имелось печное отопление и остались дымоходы.

Способы расчета — пояснения

Для того, чтобы производить максимально точный расчет мощности твердотопливного котла отопления для каждого конкретного случая, необходимо руководствоваться такими показателями, как:

• общая площадь помещения, в котором планируется установка котла;
• удельная мощность отопительного устройства на десять квадратных метров отапливаемой площади.

Показатель удельной величины отопителя, обозначаемый буквой W, во многом зависит от климатических условий местности и поэтому может несколько различаться. Для северных регионов он составляет приблизительно 1,5-2 кВт, для южных колеблется от 0,7 до 0,9 кВт. Средняя величина возможностей отопительного оборудования для умеренных климатических условий может составлять от 1,2 до 1,5 кВт.

Чтобы правильно осуществить расчет мощности твердотопливного котла самостоятельно, необходимо общую площадь помещения сначала разделить на величину способностей отопителя, а затем полученную цифру разделить на 10. Иногда для выполнения таких расчетов используют более упрощенный метод, при котором в качестве величины удельной возможностей используется число 1. Однако в данном случае, для получения более объективного значения, рекомендуется к цифре, полученной в результате, дополнительно прибавить как минимум 15 процентов.

Мощность современных отопительных котлов влияет на их стоимость. Чем больший этот показатель у устройства, тем дороже оно обойдется потребителю. Помимо этого, на стоимость котла могут влиять также фирма-производитель, страна его происхождения, материал изготовления, а также индивидуальные функциональные особенности.

Наиболее популярными компаниями-производителями, которые специализируются на выпуске высококачественных и надежных систем отопления, работающих на твердых видах топлива, являются:

• Buderus,
• Bosch,
• Dakon,
• Ziehbart,
• Данко,
• Viadrus,
• Protherm.

На примере устройств Buderus можно посмотреть разброс цен в зависимости от их способностей.

Название котла	Мощность	Стоимость
Buderus S111-12	13,5	875 у.е.
Buderus G221-20	20	1305 у.е.
Buderus G221-25	25	1467 у.е.
Buderus G221-32	32	1620 у.е.
Buderus G221-40	40	1742 у.е.

Советы по эффективному использованию

Выбирая наиболее эффективный отопительный агрегат для обогрева своего жилого помещения, следует соблюдать определенные правила, которые позволят ему работать с максимальной эффективностью и производительностью. Очень важно поддерживать возможности отопительного устройства на надлежащем уровне. Мощность агрегата этого типа может значительно снижаться при использовании некачественного сырого топлива – в таких случаях устройство затрачивает слишком много энергии на предварительное высушивание топлива. При ухудшении производительности уже установленной системы её способности можно повысить самостоятельно. Для этого необходимо:

• применять исключительно сухое и высококачественное топливо;
• при открытой отопительной системе устанавливать специальный циркуляционный насос для равномерного прогрева;
• при закрытой системе устанавливать предохранительный клапан;
• регулярно осуществлять очистку всех каналов, дымоходов и других компонентов отопительного оборудования.

Вверх Соблюдение несложных правил эксплуатации позволит эффективно улучшить принцип работы котла, а также продлить срок его надежной и безопасной эксплуатации.

Используемые источники:

• https://www.sdvor.com/articles/new/140/
• https://avtonomnoeteplo.ru/otopitelnye_kotly/160-kotly-dlya-otopleniya-zagorodnogo-doma.html
• https://poluchi-teplo.ru/kotlyi/tverdo/raschet-moshhnosti-tverdotoplivnyih-kotlov.html
• https://znatoktepla.ru/kotly/tverdotoplivnie/varianty-rascheta-tverdotoplivnyh-kotlov-bolshoj-moshhnosti.html
• http://kotelstroi.com/theory/raschet-moshhnosti-tverdotoplivnogo-kotla.html
